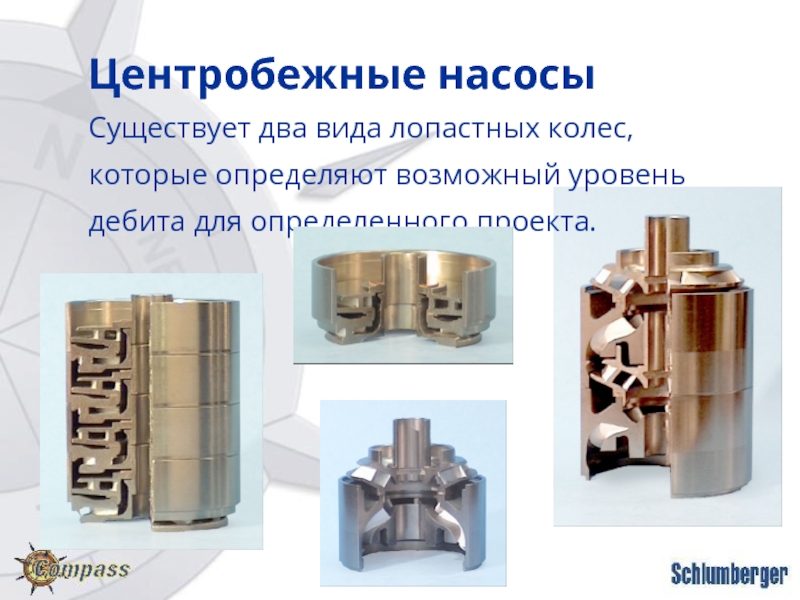

Конструкция насоса и типы ступеней презентация

и типы ступеней

для определенного проекта.

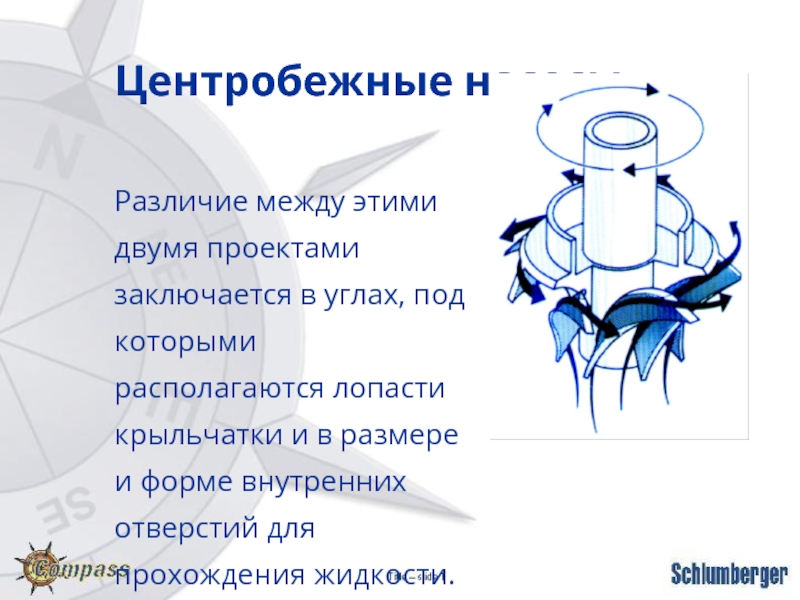

располагаются лопасти крыльчатки и в размере и форме внутренних отверстий для прохождения жидкости.

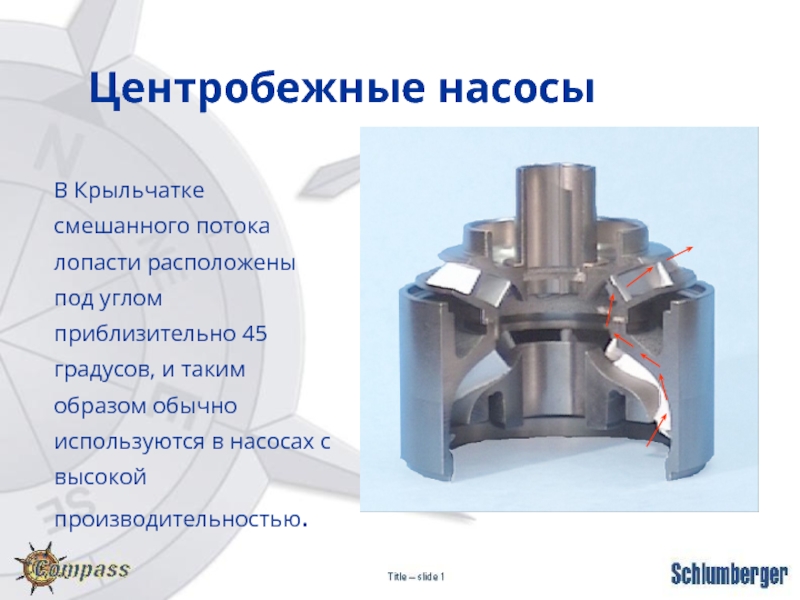

градусов, и таким образом обычно используются в насосах с высокой производительностью.

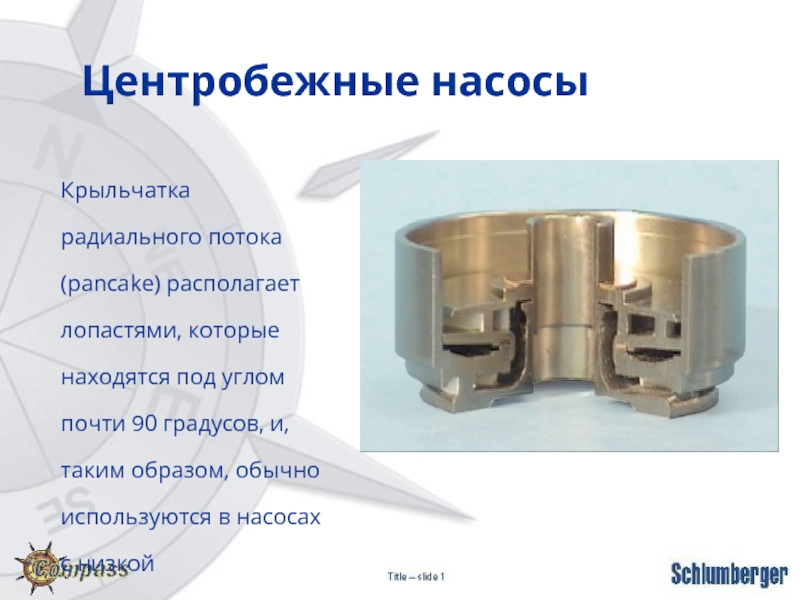

почти 90 градусов, и, таким образом, обычно используются в насосах с низкой производительностью.

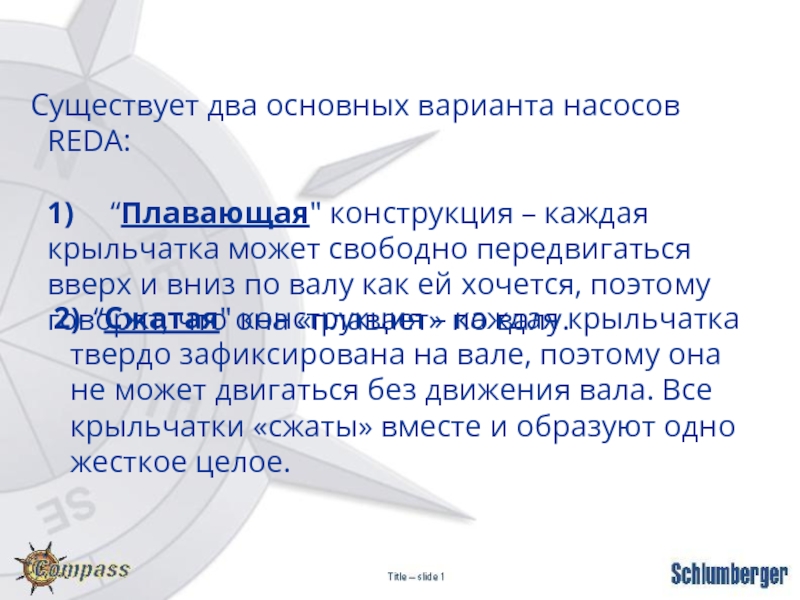

может свободно передвигаться вверх и вниз по валу как ей хочется, поэтому говорят, что она «плавает» по валу.

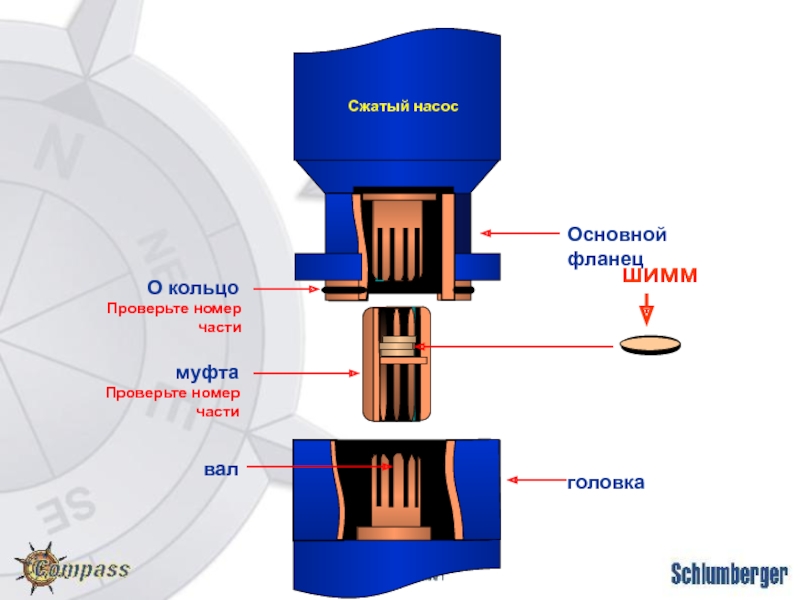

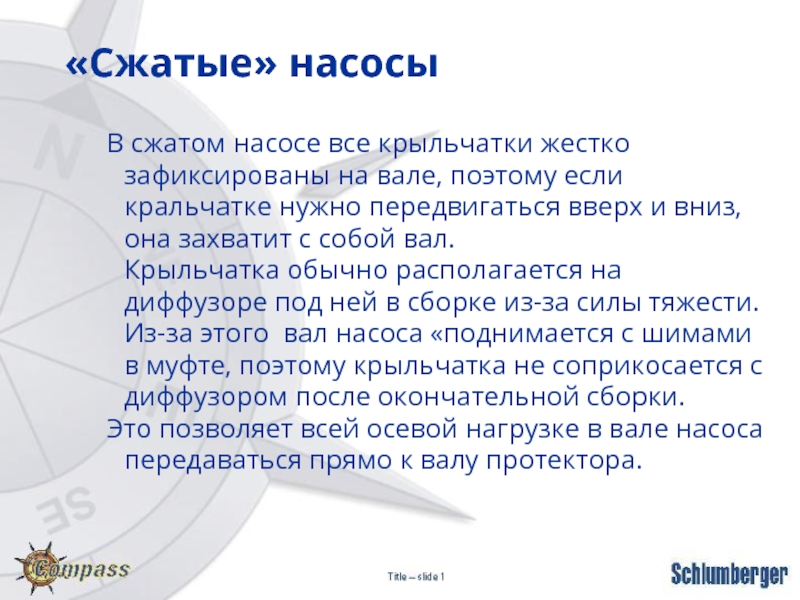

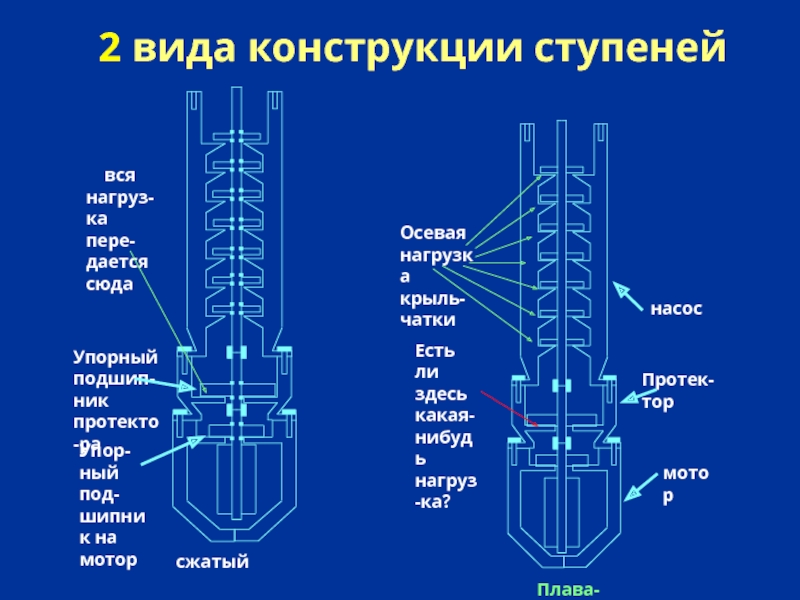

2) “Сжатая" конструкция – каждая крыльчатка твердо зафиксирована на вале, поэтому она не может двигаться без движения вала. Все крыльчатки «сжаты» вместе и образуют одно жесткое целое.

если кральчатке нужно передвигаться вверх и вниз, она захватит с собой вал. Крыльчатка обычно располагается на диффузоре под ней в сборке из-за силы тяжести. Из-за этого вал насоса «поднимается с шимами в муфте, поэтому крыльчатка не соприкосается с диффузором после окончательной сборки.
Это позволяет всей осевой нагрузке в вале насоса передаваться прямо к валу протектора.

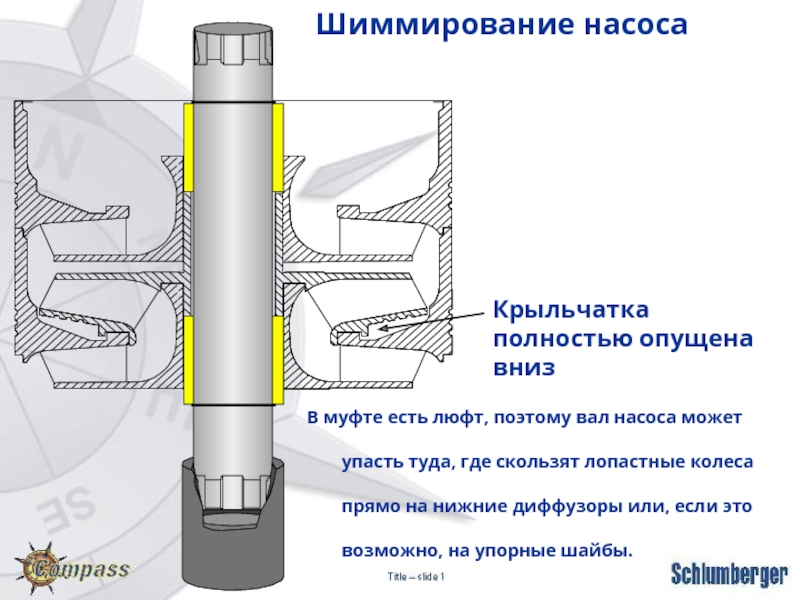

скользят лопастные колеса прямо на нижние диффузоры или, если это возможно, на упорные шайбы.

Крыльчатка полностью опущена вниз

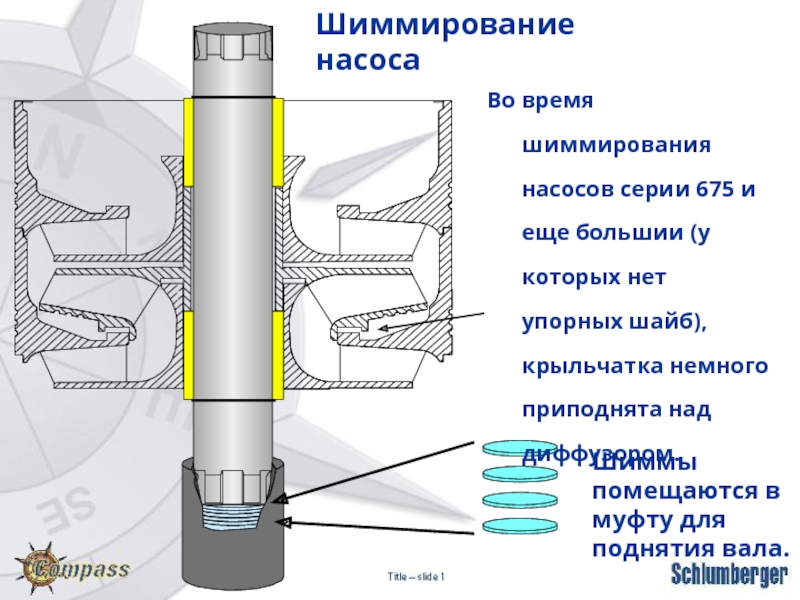

Шиммирование насоса

нет упорных шайб), крыльчатка немного приподнята над диффузором.

Шиммы помещаются в муфту для поднятия вала.

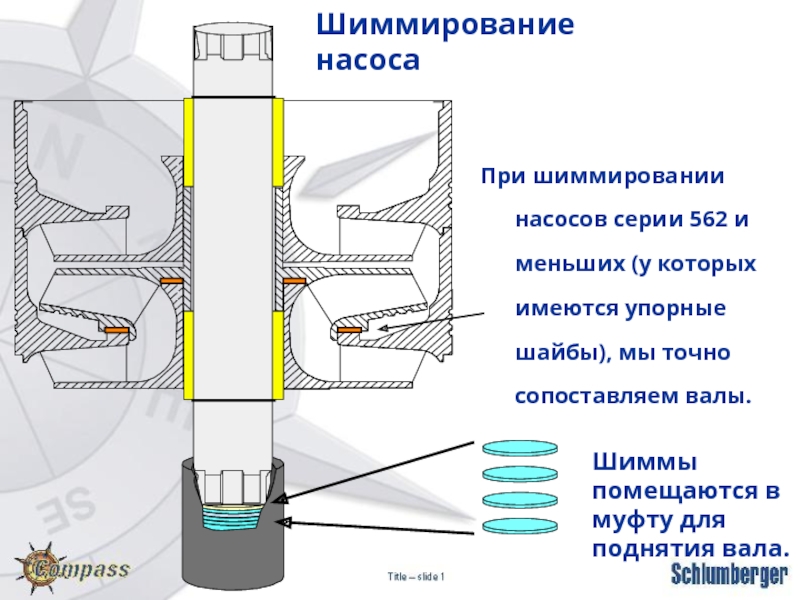

Шиммирование насоса

шайбы), мы точно сопоставляем валы.

Шиммы помещаются в муфту для поднятия вала.

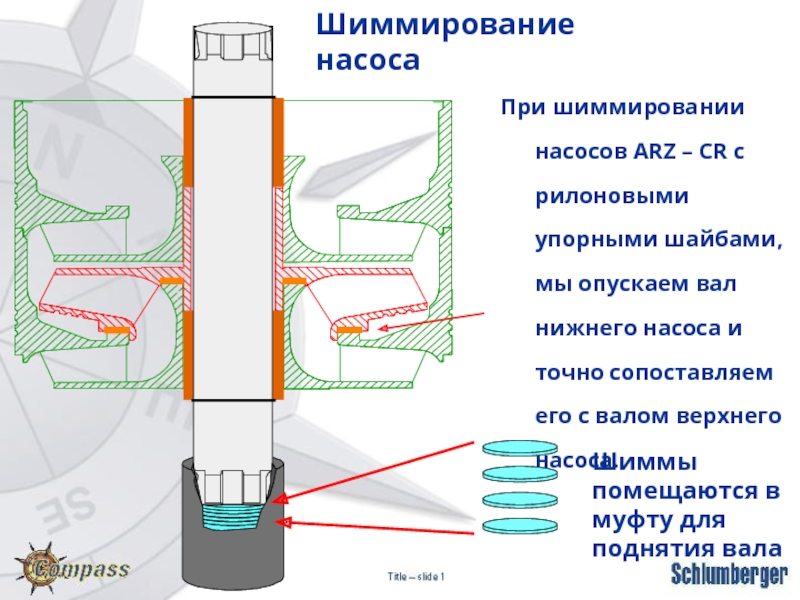

Шиммирование насоса

опускаем вал нижнего насоса и точно сопоставляем его с валом верхнего насоса.

Шиммы помещаются в муфту для поднятия вала

Шиммирование насоса

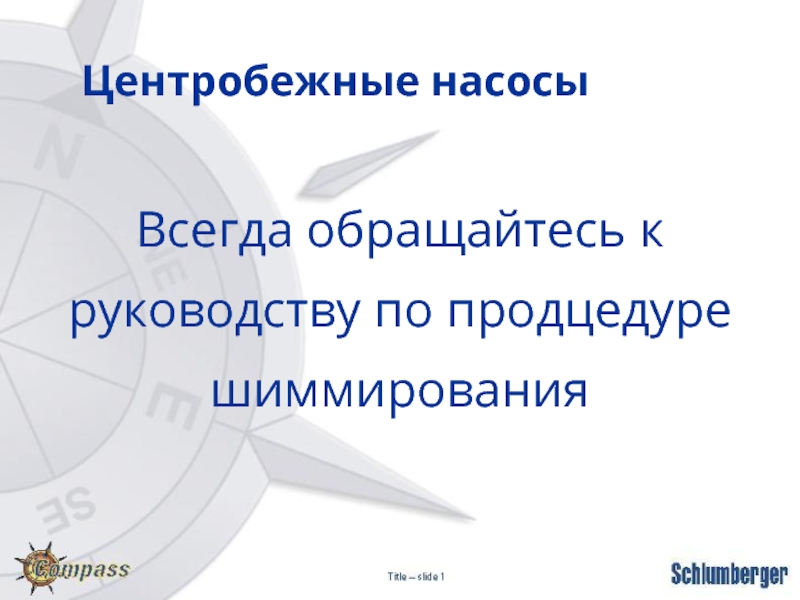

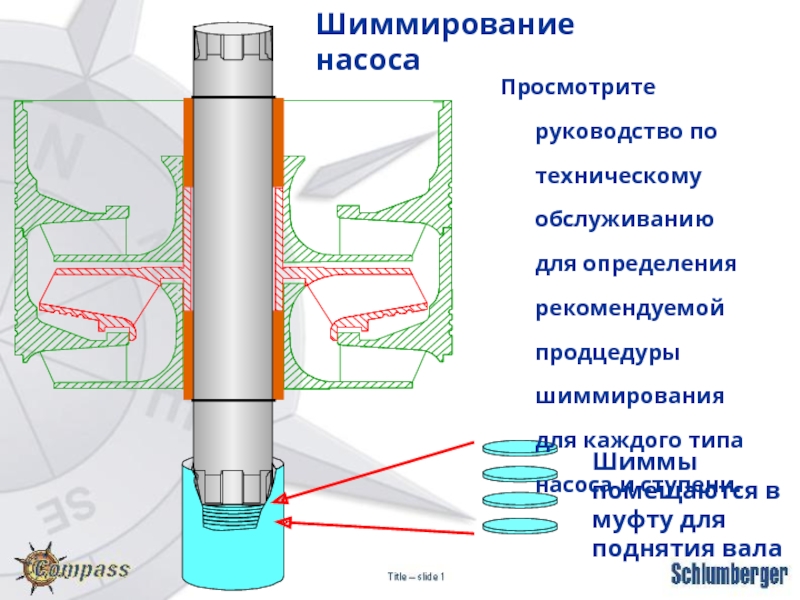

каждого типа насоса и ступени.

Шиммы помещаются в муфту для поднятия вала

Шиммирование насоса

которой не может справиться упорная шайба ступени.

Если присутствуют абразивы или корродирующие вещества, то будет намного полезнее справляться с осевой нагрузкой в зоне с моторным маслом, чем со скважинной жидкостью.

Некоторые жидкости, (например, жидкий пропан) не имеют достаточных смазочных качеств для смазки упорной шайбы.

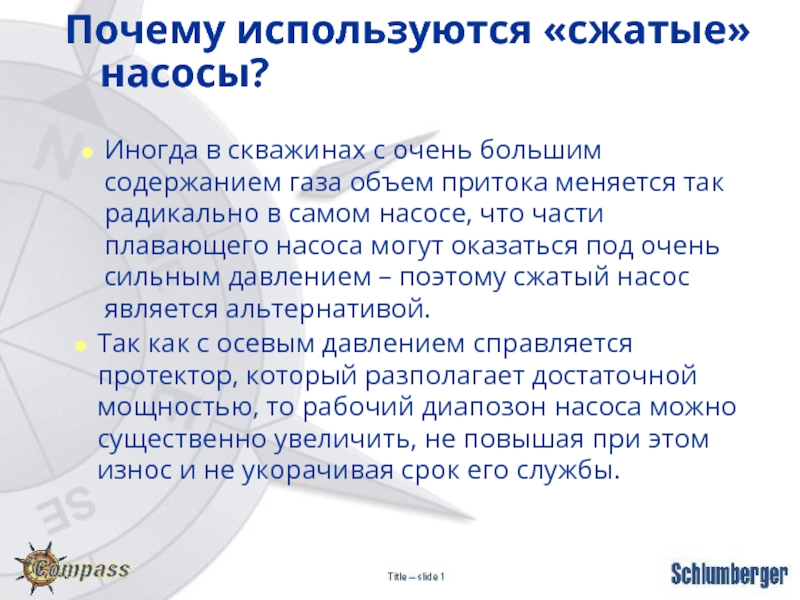

разполагает достаточной мощностью, то рабочий диапозон насоса можно существенно увеличить, не повышая при этом износ и не укорачивая срок его службы.

Иногда в скважинах с очень большим содержанием газа объем притока меняется так радикально в самом насосе, что части плавающего насоса могут оказаться под очень сильным давлением – поэтому сжатый насос является альтернативой.

"HB". Такой тип насоса обычно используется при очень больших осевых нагрузках (например, при большом количестве ступеней), где в стандартном сжатом насосе перегрузился бы упорный подшипник протектора.

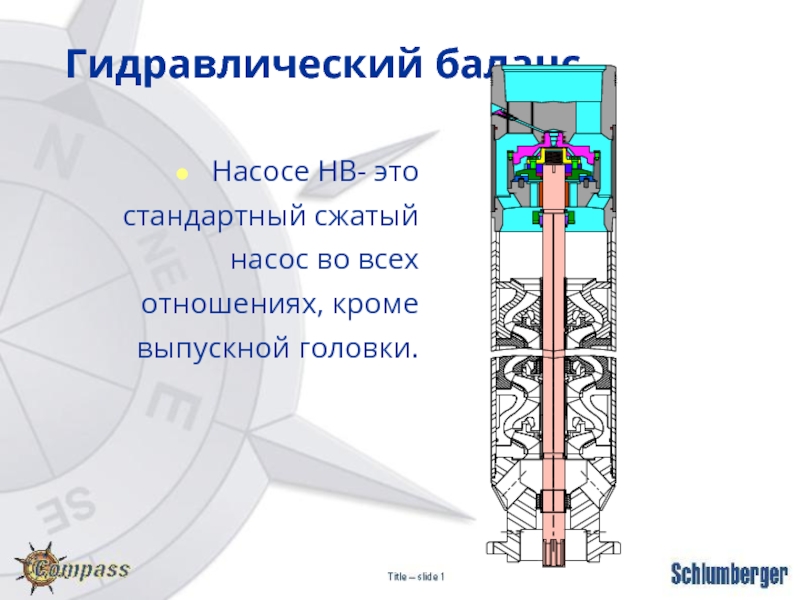

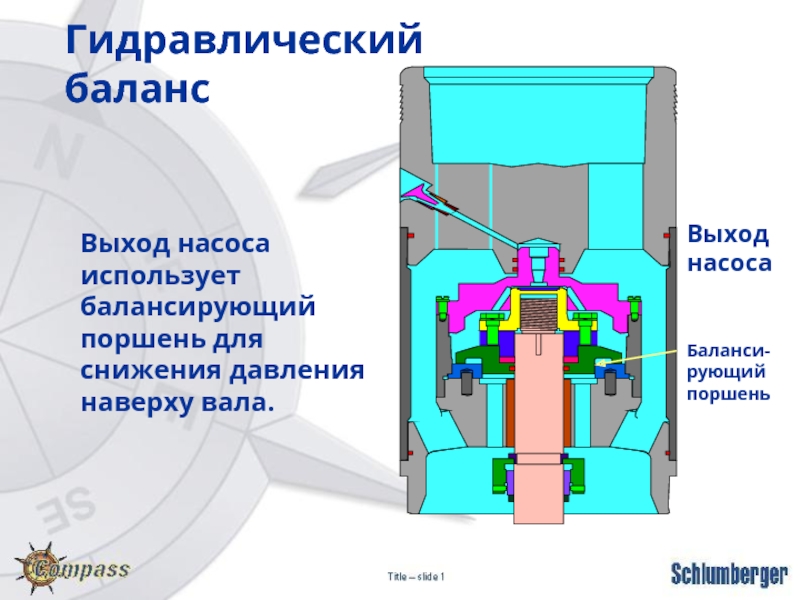

Гидравлический баланс

головки.

Гидравлический баланс

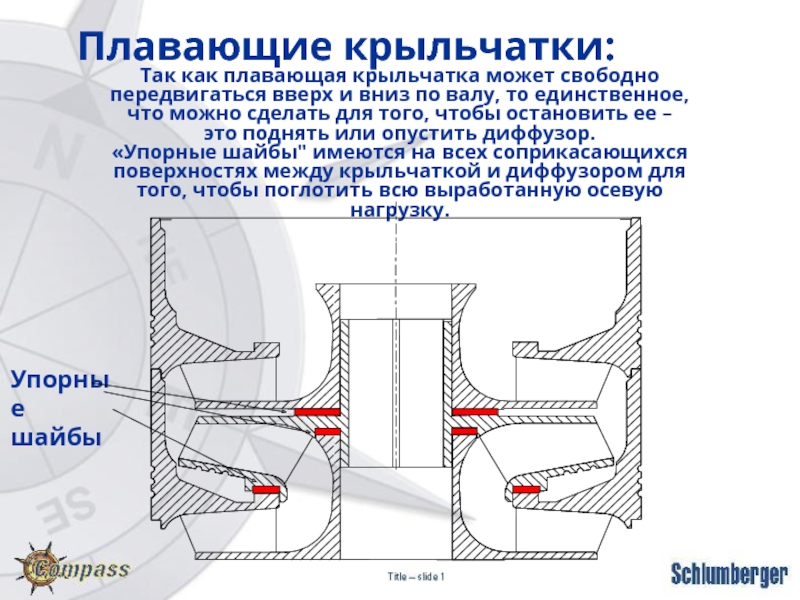

по валу, то единственное, что можно сделать для того, чтобы остановить ее – это поднять или опустить диффузор.
«Упорные шайбы" имеются на всех соприкасающихся поверхностях между крыльчаткой и диффузором для того, чтобы поглотить всю выработанную осевую нагрузку.

Упорные шайбы

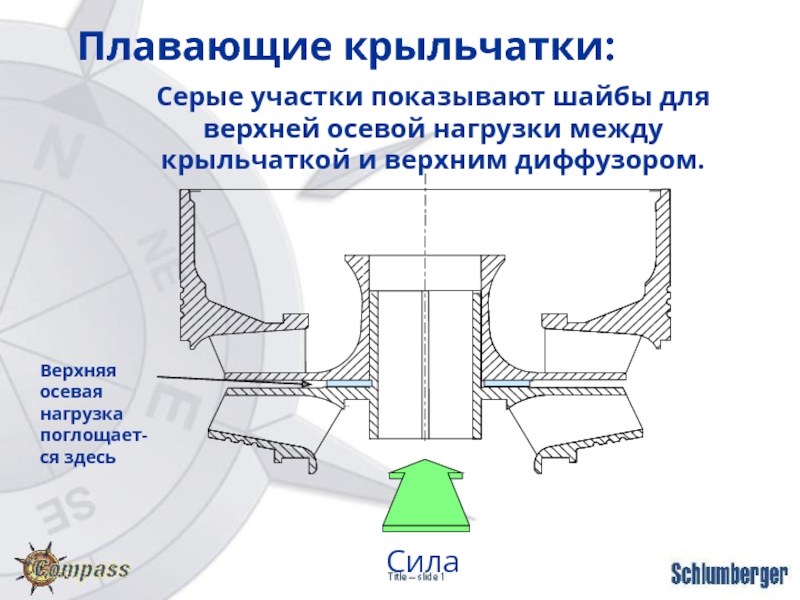

и верхним диффузором.

Сила

Верхняя осевая нагрузка поглощает-ся здесь

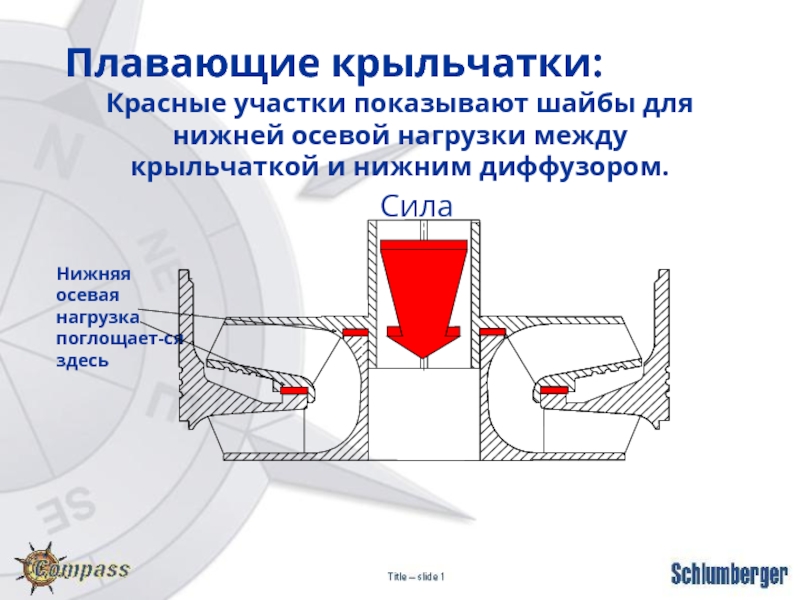

крыльчаткой и нижним диффузором.

Нижняя
осевая нагрузка поглощает-ся здесь

Сила

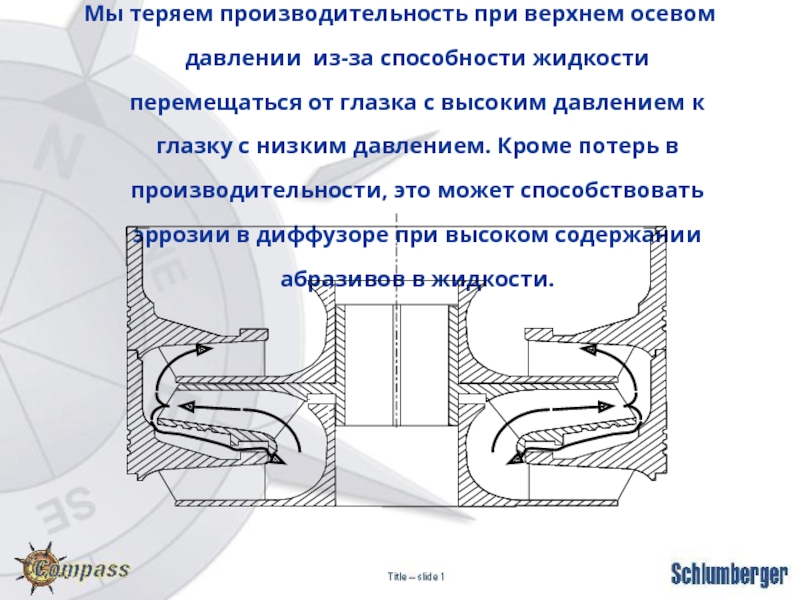

от глазка с высоким давлением к глазку с низким давлением. Кроме потерь в производительности, это может способствовать эррозии в диффузоре при высоком содержании абразивов в жидкости.

осевой нагрузкой, то большое количество ступеней в насосе позволяет не беспокоиться о мощности подшипника протектора.

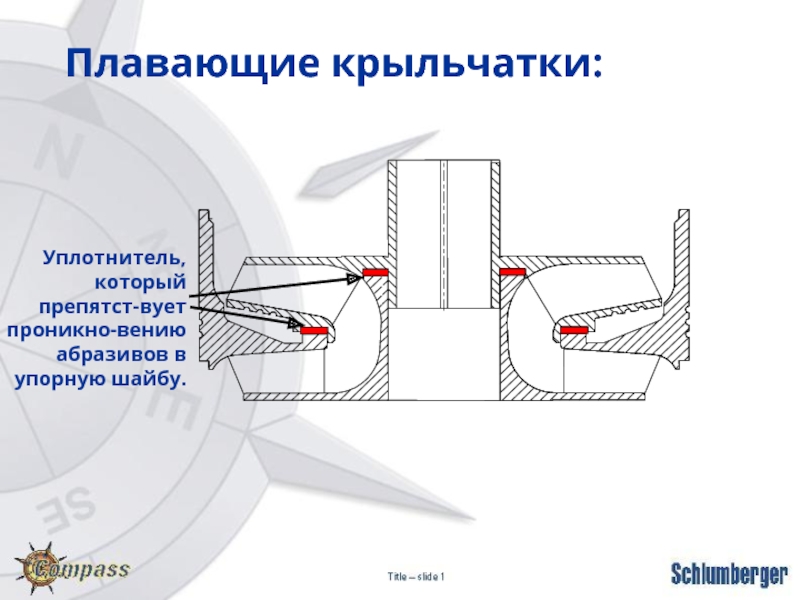

«Плавающие» насосы так же очень хорошо применять для жидкостей с легкоми абразивами, так как они препятствуют проникновению этого материала в зону радиального подшипника.

«Плавающие» насосы легки для их производства, так как точное наложение механизмов один на другой не является необходимостью.

Легкая сборка на поле – не требуется шиммирования.

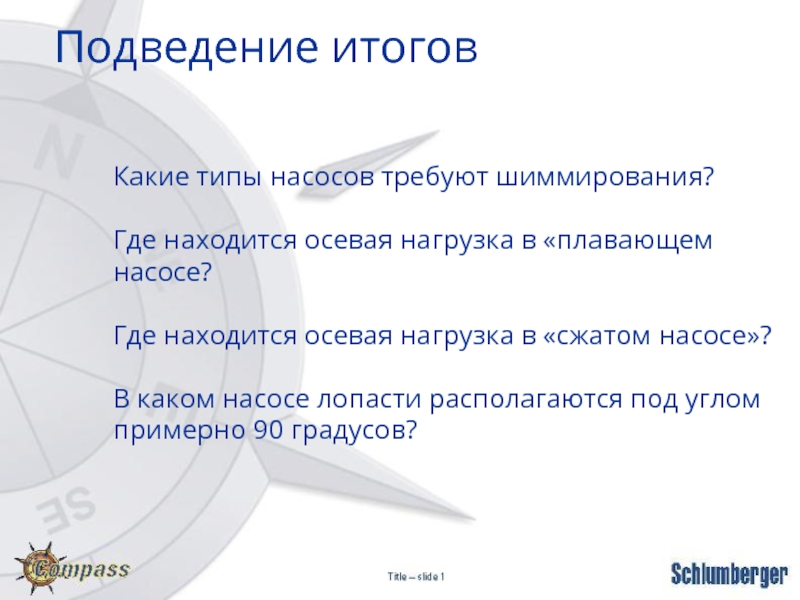

насосе?

Где находится осевая нагрузка в «сжатом насосе»?

В каком насосе лопасти располагаются под углом
примерно 90 градусов?
