Конструкционные металлы и инструментальные материалы презентация
Содержание
- 1. Конструкционные металлы и инструментальные материалы
- 2. ЛЕКЦИЯ №2 1. Конструкционные металлы, обрабатываемые
- 3. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЛЕГИРУЮЩИХ ЭЛЕМЕНТОВ
- 4. ГРУППИРОВАНИЕ КОНСТРУКЦИОННЫХ МАТЕРИАЛОВ Конструкционные металлы Углеродистые
- 6. 2Х13Н4Г9 Х15Н9Ю Х17Н7Ю 2Х17Н2
- 10. Требования к обработке резанием
- 11. Показатели обрабатываемости металлов резанием Сила резания
- 12. Требования к инструментальным материалам 1. Твёрдость

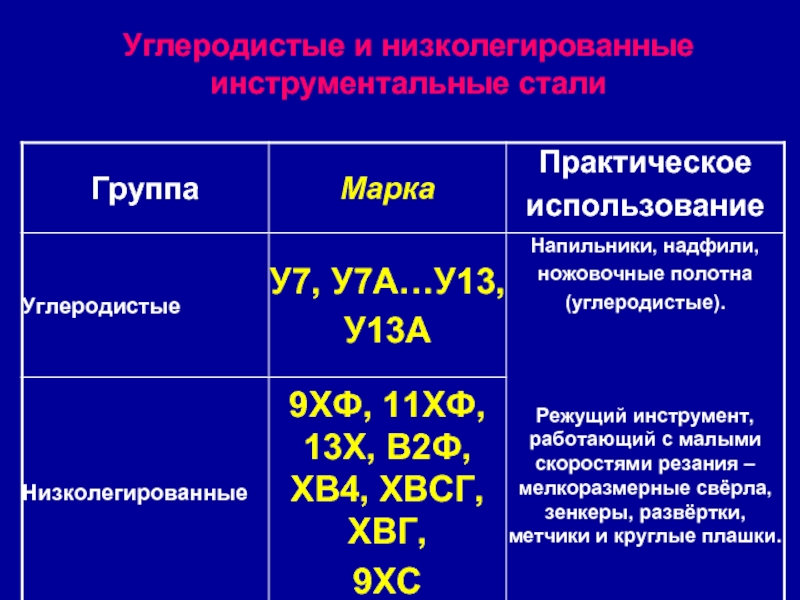

- 14. Углеродистые и низколегированные инструментальные стали

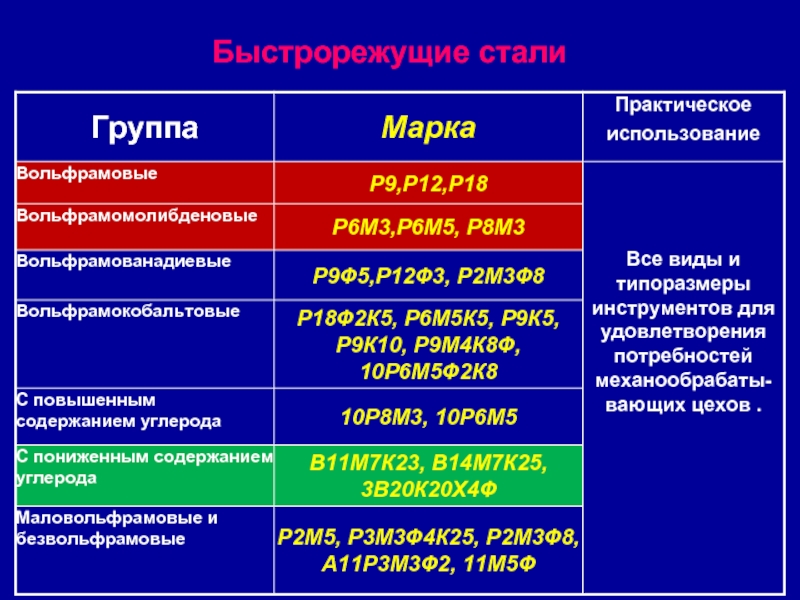

- 15. Быстрорежущие стали

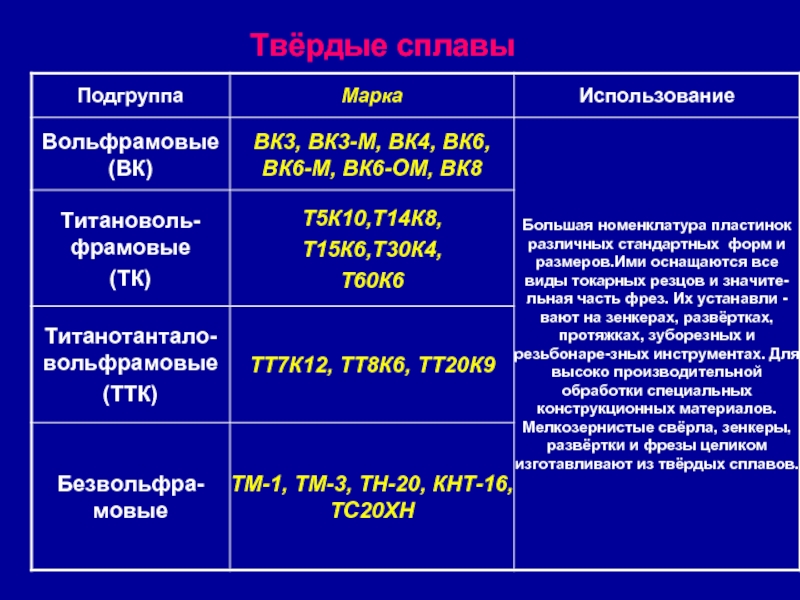

- 16. Твёрдые сплавы
- 17. Соответствие марок твердых сплавов международной классификации

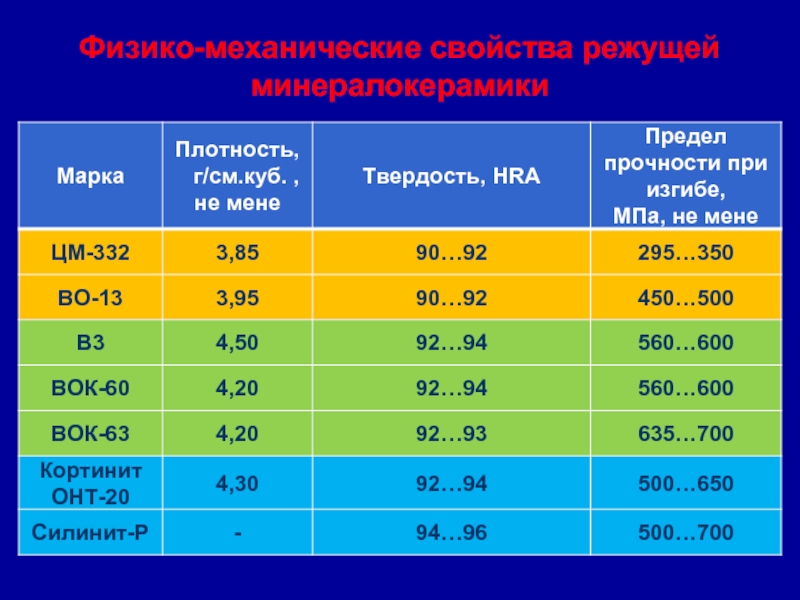

- 18. Физико-механические свойства режущей минералокерамики

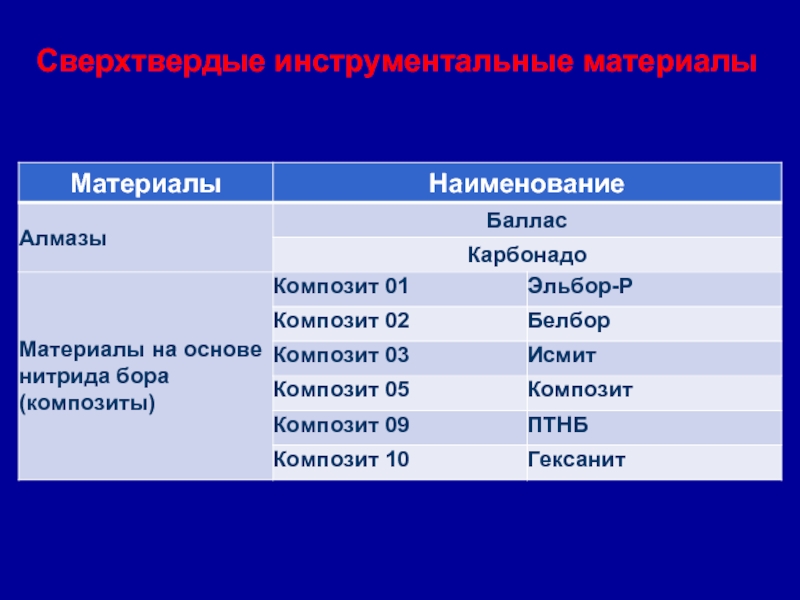

- 19. Сверхтвердые инструментальные материалы
- 20. Температуростойкость инструментальных материалов 1800 Нитрид бора

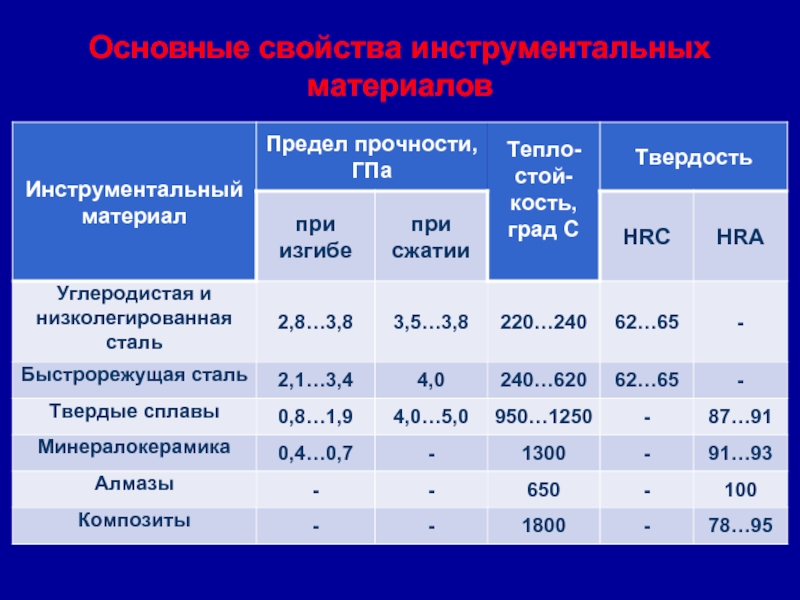

- 21. Основные свойства инструментальных материалов
ЛЕКЦИЯ №2 1. Конструкционные металлы, обрабатываемые резанием. 2. Инструментальные материалы. 1. Резание материалов/Г.И. Грановский, В.Г.Грановский –М. :Высшая школа -1985,с.5..9,11…30/. 2. Основы теории резания металлов/В.Ф.Бобров- М.

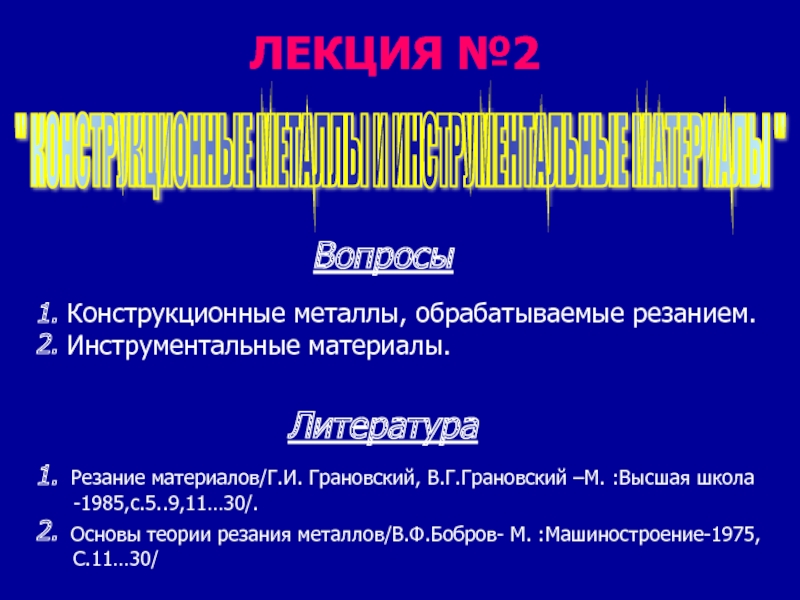

Слайд 2ЛЕКЦИЯ №2
1. Конструкционные металлы, обрабатываемые резанием.
2. Инструментальные материалы.
1. Резание материалов/Г.И.
Грановский, В.Г.Грановский –М. :Высшая школа
-1985,с.5..9,11…30/.
2. Основы теории резания металлов/В.Ф.Бобров- М. :Машиностроение-1975,
С.11…30/
-1985,с.5..9,11…30/.
2. Основы теории резания металлов/В.Ф.Бобров- М. :Машиностроение-1975,
С.11…30/
Вопросы
Литература
" КОНСТРУКЦИОННЫЕ МЕТАЛЛЫ И ИНСТРУМЕНТАЛЬНЫЕ МАТЕРИАЛЫ "

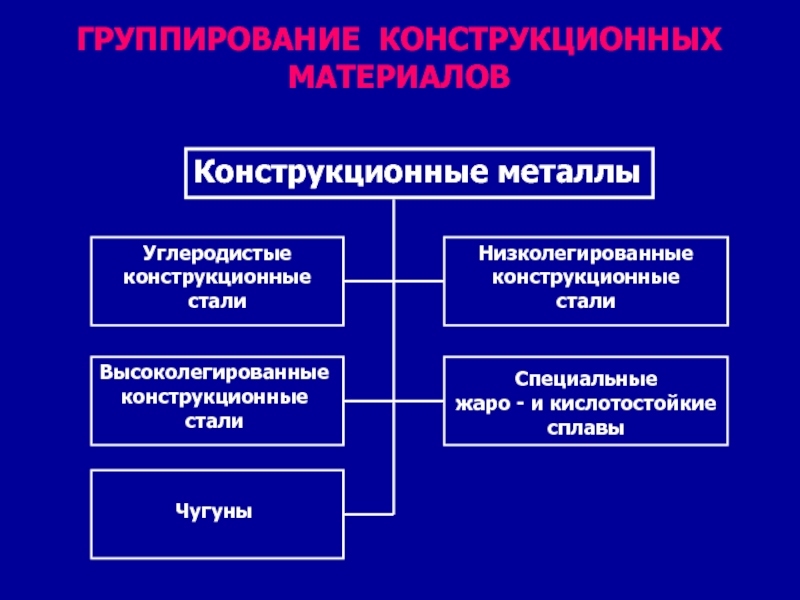

Слайд 4ГРУППИРОВАНИЕ КОНСТРУКЦИОННЫХ
МАТЕРИАЛОВ
Конструкционные металлы
Углеродистые
конструкционные
стали
Высоколегированные
конструкционные
стали
Чугуны
Низколегированные
конструкционные
стали

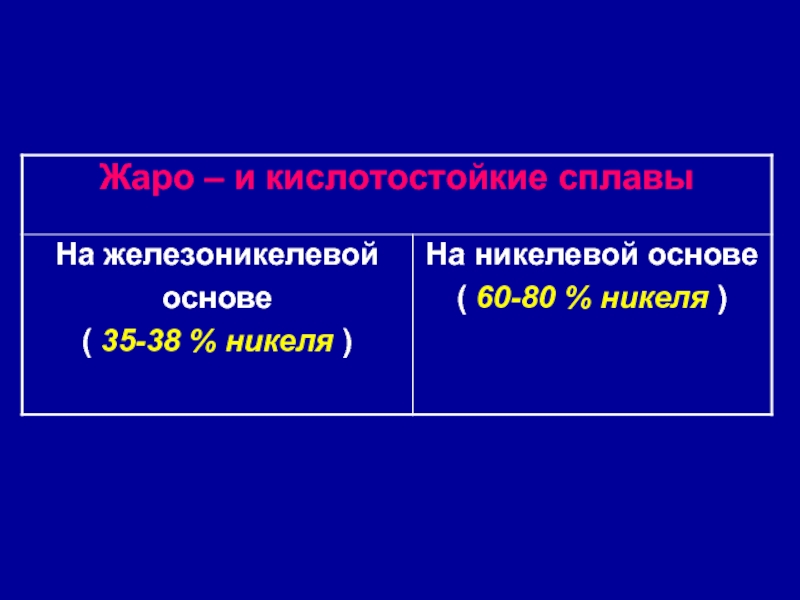

Специальные
жаро - и кислотостойкие
сплавы
Слайд 11

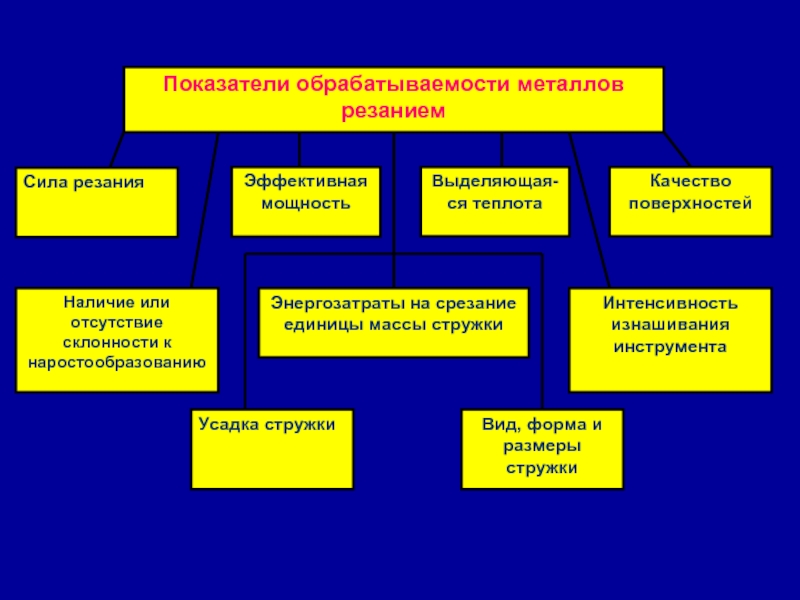

Показатели обрабатываемости металлов резанием
Сила резания
Эффективная мощность
Усадка стружки
Наличие или отсутствие склонности к
наростообразованию
Качество поверхностей
Интенсивность изнашивания инструмента
Выделяющая-ся теплота
Вид, форма и размеры стружки
Энергозатраты на срезание единицы массы стружки

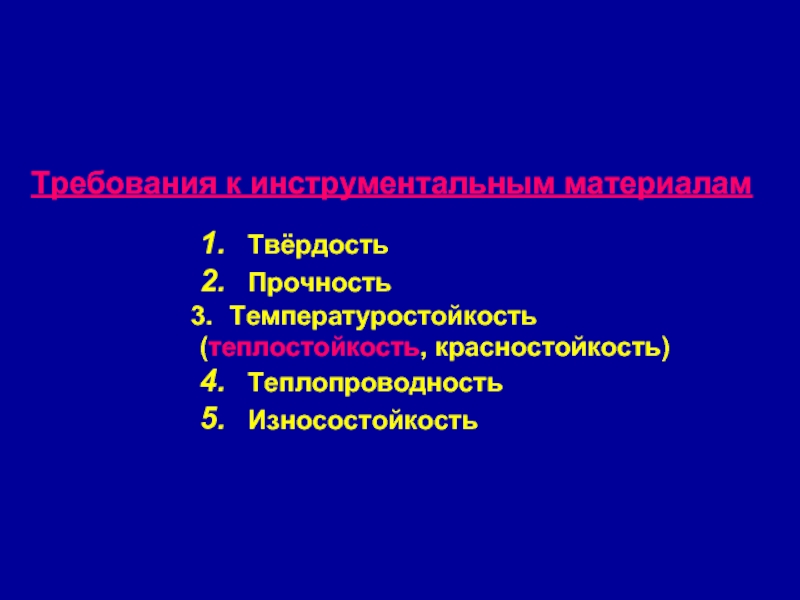

Слайд 12Требования к инструментальным материалам
1. Твёрдость
2. Прочность
Температуростойкость
(теплостойкость, красностойкость)
4.
Теплопроводность
5. Износостойкость
5. Износостойкость
Слайд 20Температуростойкость инструментальных
материалов
1800
Нитрид бора
1500
Минералокерамика
1100…1250
Твёрдые сплавы подгруппы ТК
950…1100
Твёрдые сплавы подгруппы ВК
650
Синтетический алмаз
620…640
Быстрорежущие
стали
240
Низколегированная сталь
220
Углеродистая сталь
Температура град.С
Название
