Консолидация серверов:видение Data Centre Advisory Council (DCAC) и инициативы Microsoft презентация

Бахметьев
специалист по системной архитектуре, MCSE, МСТ
vbakhmet@microsoft.com
Microsoft Corporation

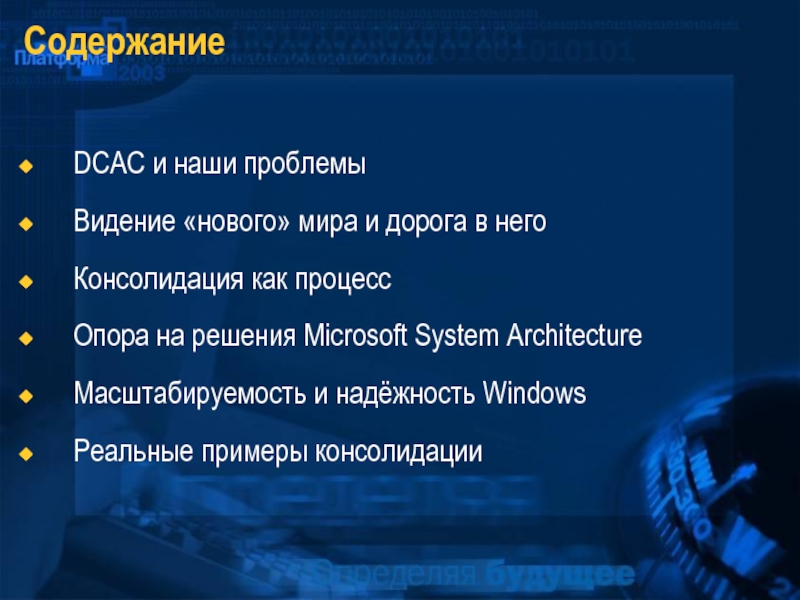

процесс
Опора на решения Microsoft System Architecture
Масштабируемость и надёжность Windows
Реальные примеры консолидации

в Европе и США по управлению Windows-инфраструктурами
Опираясь на реальный опыт крупнейших инсталляций Windows-систем, члены DCAC показали необходимость создания руководства по консолидации серверов
Microsoft, в свою очередь, с уважением принимает накопленную крупными корпорациями экспертизу, и предоставляет её со своими комментариями и дополнениями широкому кругу клиентов

уже начали консолидацию серверов и хранилищ данных, другие 40% планируют консолидацию на ближайшие 5 лет”
Meta Research (Gartner) 2001

“Слишком дорого эксплуатировать большое и растущее количество различных серверов” (CFO)

“Развёртывание новых приложений на существующей инфраструктуре занимает слишком много времени” (IT Director)

“Требуются слишком большие усилия для установки обновлений на все серверы, которые при этом имеют различные версии ОС” (IT Director)

чем полить цветок, снимите горшок с сервера !!!!
Нет никаких правил, кто мне может это запретить?
Как же просто я добираюсь до оборудования и ПО!
А, это был WEB-сервер ☹ Зато чайник смогли включить!
Что-то жарковато у нас в комнате …
А мой «любимый продукт» - другой!
Мой сын лучше знает, с чем мне работать
Мне нужен новый домен Windows NT 4.0 для каждого нового сегмента сети
Оборудование опять не справляется !!!
Какие еще лицензии ?????
Добавьте сюда Ваши любимые причины…

это возможно

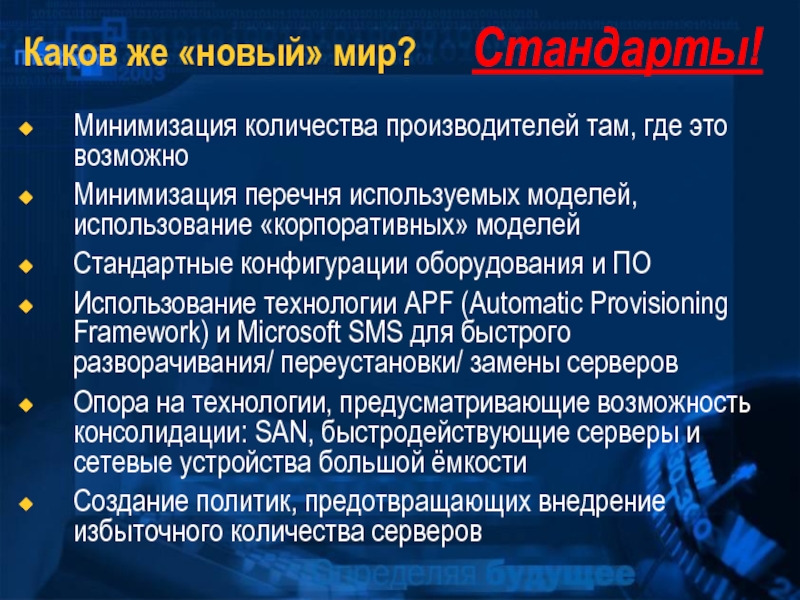

Минимизация перечня используемых моделей, использование «корпоративных» моделей
Стандартные конфигурации оборудования и ПО
Использование технологии APF (Automatic Provisioning Framework) и Microsoft SMS для быстрого разворачивания/ переустановки/ замены серверов
Опора на технологии, предусматривающие возможность консолидации: SAN, быстродействующие серверы и сетевые устройства большой ёмкости
Создание политик, предотвращающих внедрение избыточного количества серверов

физических и человеческих ресурсов

Увеличение гибкости бизнеса и его способности отвечать внешним требованиям

всесторонне обученных IT-специалистов

Слишком много «тонких мест», ведущих к ошибкам, особенно в области безопасности

инфраструктуру в соответствии с текущими требованиями вашего бизнеса и, конечно же, с учётом его развития

приложениями
Пример: Создание центра мониторинга и управления всеми географически распределенными системами

Перемещение серверов в ограниченное количество географических мест

Пример: Физическое перемещение серверов из восьми городов в два

ГЕОГРАФИЧЕСКАЯ

ГОМОГЕННАЯ

Объединение единого приложения, функционирующего на многих серверах, на меньшем количестве серверов
Пример: Консолидация пяти Exchange-серверов на два сервера

Объединение множества приложений на множестве серверов на нескольких серверах
Пример: Слияние серверов Exchange, SQL и приложений SAP на 2 серверах

ГЕТЕРОГЕННАЯ

другими службами
Плохое качество приложения
Для некоторых приложений и сценариев лучше подходит горизонтальное (scale-out) масштабирование
Некоторые приложения созданы для горизонтально масштабируемых сред
Web-фермы:
Web-серверы оптимизированы для горизонтально масштабируемых сред
Их производительность и пропускная способность быстрее растут при горизонтальном расширении, нежели при консолидации
Требования разумной избыточности для отказоустойчивости
Многие типы ресурсов не работают через медленные каналы связи («близость к пользователям»)

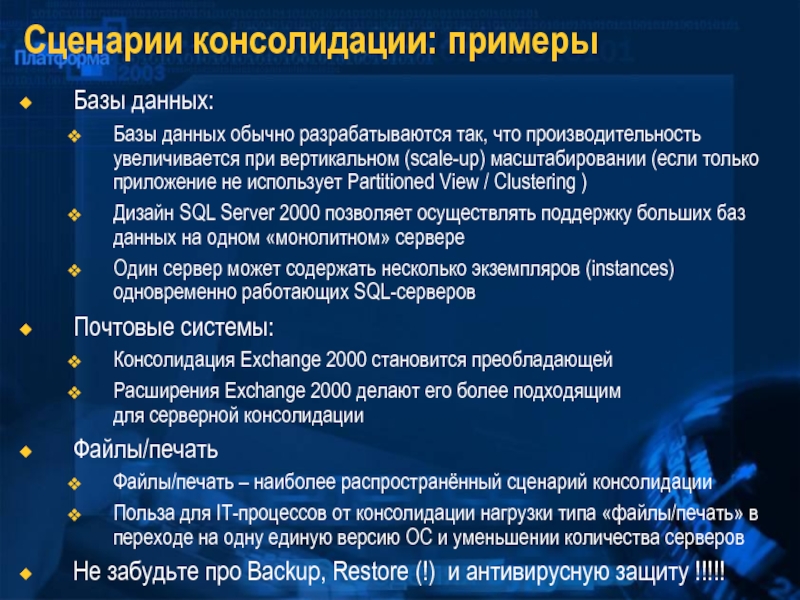

при вертикальном (scale-up) масштабировании (если только приложение не использует Partitioned View / Clustering )
Дизайн SQL Server 2000 позволяет осуществлять поддержку больших баз данных на одном «монолитном» сервере
Один сервер может содержать несколько экземпляров (instances) одновременно работающих SQL-серверов
Почтовые системы:
Консолидация Exchange 2000 становится преобладающей
Расширения Exchange 2000 делают его более подходящим для серверной консолидации
Файлы/печать
Файлы/печать – наиболее распространённый сценарий консолидации
Польза для IT-процессов от консолидации нагрузки типа «файлы/печать» в переходе на одну единую версию ОС и уменьшении количества серверов
Не забудьте про Backup, Restore (!) и антивирусную защиту !!!!!

существующих сред и идентификация целей

Миграция пользователей и данных

для создания корпоративных центров обработки данных

Мы документируем эти конфигурации и как единые центры обработки данных, и как отдельные модули специализированного функционала

Поддержка безопасных удалённых соединений даёт возможность интеграции разрозненных звеньев цепи производства

Включая возможности хостинга такие как гео-кластеры, биллинг и др. мы предоставляем поддержку хостинговых сред

Вместе с нашими партнёрами мы в лабораториях создаём и тестируем конфигурации центров обработки данных и затем оптимизируем их под Windows

Хостинг

VLAN – MOM, SMS, …

VLAN

VLAN клиентов

VLAN

VLAN

VLAN

RADIUS VLAN

Intranet VLAN - Web Servers

Прокси VLAN

VLAN СУБД – SQL Server Clusters

Удаленный ВЦ

Инфраструктурный VLAN
– Active Directory для ДМЗ

VLAN

NIC teams/2 коммутатора

Пример. MSA EDC — Логическая архитектура

в КОМПЛЕКСНОЕ решение
Протестированные, рекомендованные Microsoft конфигурации
Рекомендуемые и предопределенные архитектуры, руководства, скрипты …
Основанные на MOF операционные процедуры
Расширенная поддержка
Предложения, интегрированные с консалтингом
Руководства, позволяющие использовать решение частично

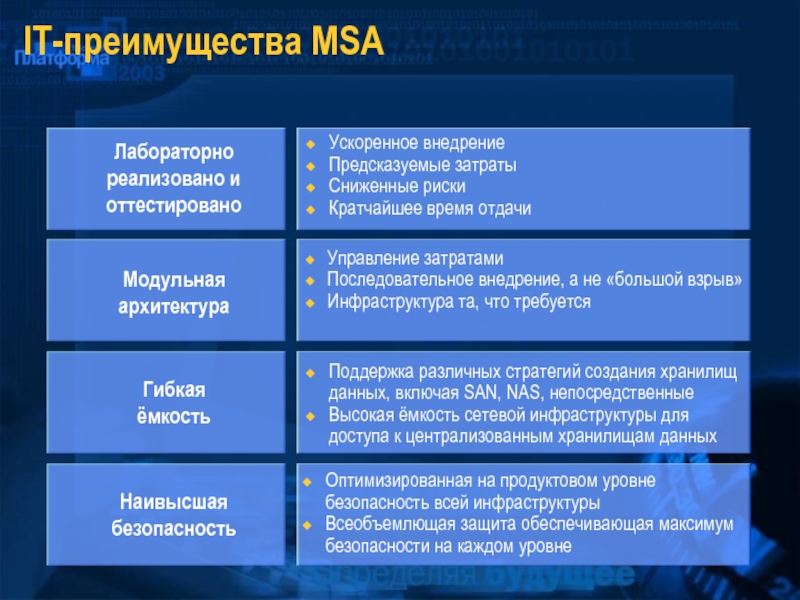

Программа сертификации вычислительных центров на соотв. MSA
Сокращение рисков - это уже испытано!
Сокращение времени внедрения
Адресовано IT-профессионалам
ПРЕДОСТАВЛЯЕТСЯ БЕСПЛАТНО (но не консалтинг!)

отказа

Улучшенная надежность
Повышенная доступность
Лучшая масштабируемость и отказоустойчивость
Более высокая производительность

Снижение затрат на управление и администрирование
Снижение стоимости простоев
Лучшее использование ресурсов – хранилища, процессоры, память и ПО

поддержка больших объёмов ОЗУ
8-узловая кластеризация
Windows Resource Manager
IIS 6.0: поддержка множественности
Улучшенная вдвое производительность файловых служб
Shadow Copy “Snapshot” backups
Virtual Disk Service

Поддержка GEO-кластеров
Полностью удалённое управление
Инструменты миграции, доверительные отношения между лесами
Расширенная поддержка SAN
Улучшенное качество драйверов, CHKDSK
Поддержка расширений NUMA
Зеркалирование памяти

Новые возможности для консолидации

Дальнейшие улучшения

as of 4-29-02. Sources: http://www.microsoft.com/sql/evaluation/compare/benchmarks.asp, www.tpc.org

систем стремящемся к 99,99%”

“Заметим, что эта статистика отражает доступность отдельных серверов, и представляет результаты ранее достижимые лишь… на кластерных системах”

Источник: Aberdeen Group - Proving-the-Point: Interviews with Next-Generation Windows 2000 dot.coms, Feb ‘01

Готовность систем на базе Windows 2000 Server за 6-месячный период

Надёжность Windows 2000

устройств

Консолидация серверов

Какие сценарии консолидации поддерживаются MSA?

слишком большого времени для резервного копирования

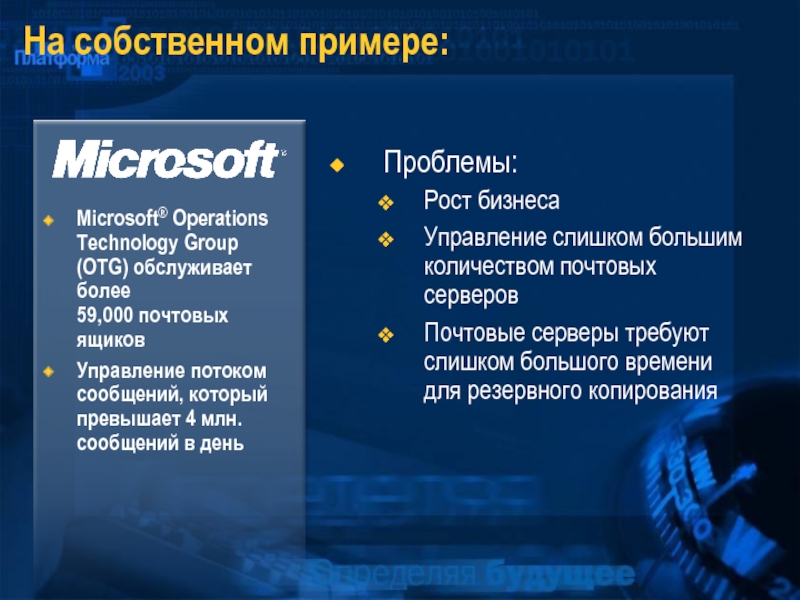

Microsoft® Operations Technology Group (OTG) обслуживает более 59,000 почтовых ящиков
Управление потоком сообщений, который превышает 4 млн. сообщений в день

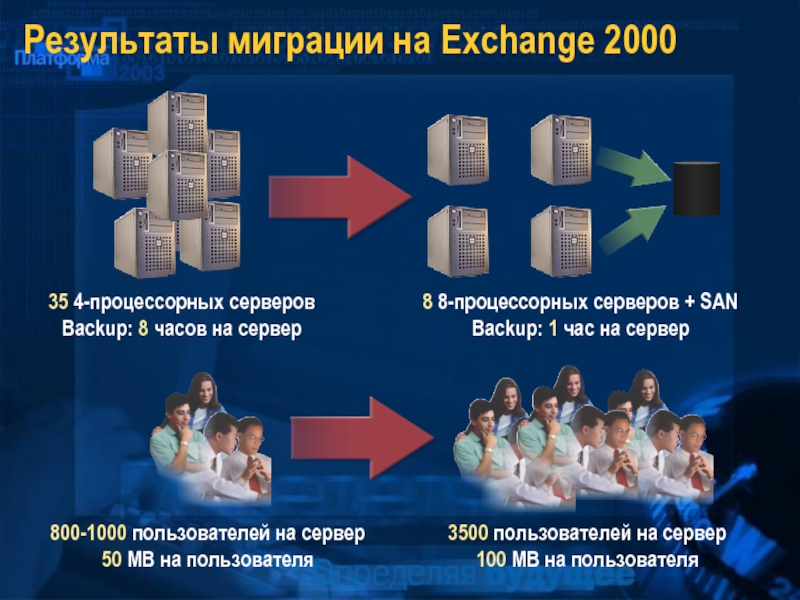

сервер
100 MB на пользователя

35 4-процессорных серверов
Backup: 8 часов на сервер

800-1000 пользователей на сервер 50 MB на пользователя

Результаты миграции на Exchange 2000

– на 50%

Сокращение штата на 50%

Сокращение затрат на $550K

Сокращение ССВ на 26%

Сократила штат на 33%

Экономия $1.4M

25% уменьшение количества Ф/П-серверов сэкономило $500K

Уменьшение количества серверов на 30%, рост производительности приложений на 30%

Лучшие ССВ / значимость для бизнеса

Data Center: Process Control Tool
Собственные разработки: Использование Win32 Job API
Windows .Net Enterprise & Datacenter Server – WSRM, Windows System Resource Monitor
Инструменты третьих фирм:
Aurema ARMTech for Windows: www.aurema.com , для покупателей Windows 2000 Datacenter – бесплатно!!!!
HP ProLiant Essentials Workload Management Pack, www.hp.com
…..

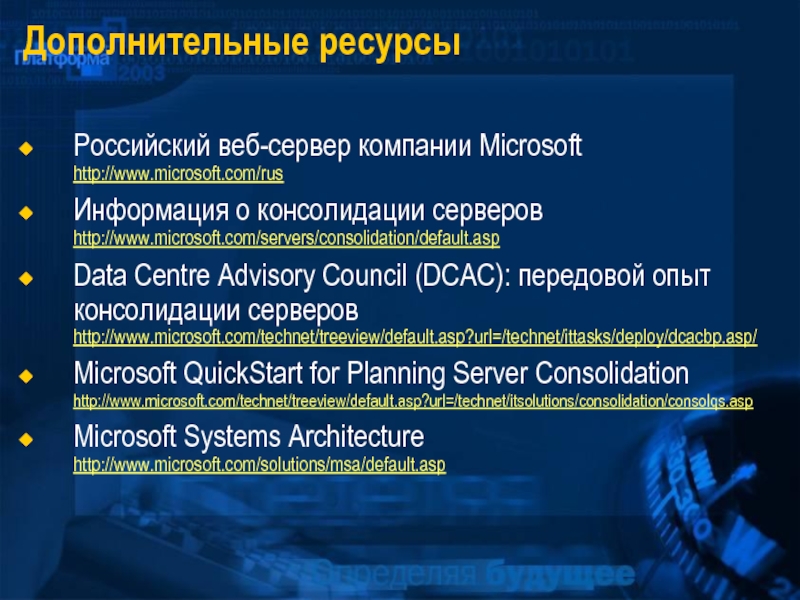

Council (DCAC): передовой опыт консолидации серверов http://www.microsoft.com/technet/treeview/default.asp?url=/technet/ittasks/deploy/dcacbp.asp/
Microsoft QuickStart for Planning Server Consolidation http://www.microsoft.com/technet/treeview/default.asp?url=/technet/itsolutions/consolidation/consolqs.asp
Microsoft Systems Architecture http://www.microsoft.com/solutions/msa/default.asp
