Компоненты сетейи модель OSI презентация

поставлены производителем и установлены на компьютере.

ODI (Open Driver Interface — открытый интерфейс передачи данных)

NDIS (Network Driver Interface Specification — спецификация интерфейса сетевого драйвера).

Сетевые драйверы и адаптеры выполняют функции, соответствующие функциям канального уровня в модели OSI.

В модели IEEE канальный уровень разбивается на подуровень управления логическим каналом (LLC), соответствующий программам драйвера, и подуровень управления доступом к среде (MAC), соответствующий сетевому адаптеру.

(людьми, компьютерами, бытовыми электроприборами и т.д.).
Протокол — это набор элементарных действий, которые должны выполнить в соответствующем порядке обе стороны (или оба компьютера).

Отправитель должен:
Разбить данные на небольшие фрагменты, называемые пакетами.
Добавить к пакетам адресную информацию, определяющую компьютер-получатель.
Доставить данные к сетевой плате для передачи по сети.

Получатель должен:
Принять данные от сетевого адаптера.
Удалить служебную информацию, добавленную компьютером-отправителем.
Восстановить оригинальное сообщение из пакетов данных.

как передавать данные
Информация для сборки (если пакет является частью большего сообщения)
Данные, передаваемые удаленному компьютеру (их часто называют полезной нагрузкой пакета)
Информация для обнаружения ошибок, по которой можно удостовериться в корректности полученных данных

данных, адреса источника и получателя, а также информацию таймера для синхронизации передачи.
Данные Реально пересылаемые данные. Их длина может составлять (в зависимости от типа сети) от 48 байт до 4 Кбайт.
Завершающая часть Содержимое этой части (или даже само ее наличие) зависит от типа сети, но обычно включает в себя циклический избыточный код CRC (Cyclic Redundant Code). Код CRC позволяет сети определить, был ли пакет поврежден во время передачи.

сетевого устройства и платой сетевого адаптера. К одной плате можно привязать несколько протоколов

Процесс привязки может использоваться на всех уровнях модели OSI для соединения одного стека протоколов с другим. Драйвер устройства (реализующий функции канального уровня) привязан к сетевому адаптеру (который реализует функции физического уровня). К драйверу устройства может быть привязан протокол TCP/IP, а сеансовый уровень NetBIOS — к протоколу TCP/IP.

к получателю, поэтому протокол не гарантирует доставку и правильную очередность пакетов.

Примером транспортного протокола Интернета без установления соединения является протокол UDP (User Datagram Protocol— протокол передачи пользователь­ских датаграмм), являющийся частью стандарта протоколов TCP/IP.

Системы без установления соединения обычно довольно хорошо функционируют в слабо загруженных сетях, какими является большинство локальных сетей.

Системы с установлением соединения пессимистично предполагают, что в большинстве случаев при передаче может происходить потеря каких-либо данных или нарушение их порядка. Они гарантируют доставку данных к получателю в нужном порядке и без потерь. Для этого они сохраняют переданные данные и при не­обходимости согласовывают их повторную передачу.

Пример протокола с установлением соедине­ния для Интернета — это протокол TCP (Transmission Control Protocol).

приложениями.
Транспортные протоколы устанавливают сеансы связи между компьютерами.
Сетевые протоколы отвечают за маршрутизацию и адресацию, контроль ошибок и запросы на повторную передачу

Стеки протоколов различных фирм – производителей оборудования
NetWare,
AppleTalk,
NetBIOS
TCP/IP,
SNA (IBM),
DECnet (Compaq)
Хотя в действительности эти протоколы работают на разных уровнях модели OSI, они точно укладываются в три четкие группы.

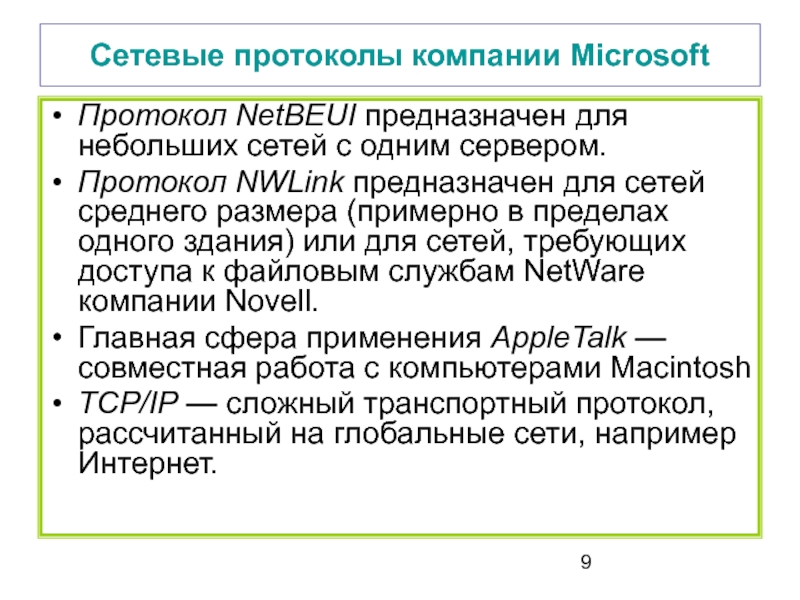

сервером.
Протокол NWLink предназначен для сетей среднего размера (примерно в пределах одного здания) или для сетей, требующих доступа к файловым службам NetWare компании Novell.
Главная сфера применения AppleTalk — совместная работа с компьютерами Macintosh
TCP/IP — сложный транспортный протокол, рассчитанный на глобальные сети, например Интернет.

Network Basic Input/Output System (Сетевая базовая система ввода/вывода).
Протокол NetBEUI разработан для рабочих групп с числом компьютеров от 2 до 200.
Достоинства протокола NetBEUI:
Высокая скорость в маленьких сетях при небольших накладных расходах
Простота в установке и использовании
Самонастройка
Недостатки
Трафик NetBEUI нельзя рассылать между сетями, поэтому он абсолютно непригоден для больших сетей.
Существует мало инструментов отладки NetBEUI, что затрудняет устранение неполадок.
NetBEUI имеет очень ограниченную межплатформенную поддержку.

NBT (NetBIOS over TCP/IP — расширениеNetBIOS поверх TCP/IP).

широко используется в сетевых играх

Достоинства протокола NWLink:
Простота в установке и управлении
Маршрутизируемость
Простота соединения с установленными серверами и клиентами NetWare
Недостатки:
Затруднен обмен трафиком между независимыми организациями.
Ограниченная поддержка в Windows 2000.
Он не поддерживает стандартные протоколы управления сетью.
отсутствует эффективная центральная система адресации IPX.

— межсетевой протокол)
TCP/IP и ряд подобных протоколов разрабатывались Агентством по перспективным исследованиям Министерства обороны США (ARPA, впоследствии DARPA), начиная с 1969 г.
Достоинства:
Возможность взаимодействия компьютеров и серверов любых типов, в том числе прямой доступ в Интернет
Серьезная поддержка маршрутизации с использованием ряда гибких протоколов маршрутизации
Поддержка усовершенствованных служб разрешения имен и адресов службы DNS, протокола DHCP и службы WINS
Поддержка большого спектра протоколов из стандарта Интернет
Централизованное присвоение сетевых номеров и имен, упрощающее объединение сетей разных организаций.
Недостатки:
Его труднее устанавливать, чем NetBEUI или IPX.
Его средства маршрутизации и установления соединения требуют достаточно высоких накладных расходов.
Он медленнее, чем IPX и NetBEUI.

Link Control (LLC — управление логическим каналом)
Media Access Control (MAC — управление доступом к среде)
NetBIOS over TCP/IP (NBT — NetBIOS поверх TCP/IP)
NetBEUI (NetBIOS Extended User Interface — расширенный пользовательский интерфейс NetBIOS)
Network Driver Interface Specification (NDIS — спецификация интерфейса сетевого драйвера)
Open Driver Interface (ODI — открытый интерфейс передачи данных)
Open Systems Interconnection (OSI— взаимодействие открытых систем)
Packet payload (полезная нагрузка пакета)
Protocol stack (стек протоколов)
Service Access Points (SAP — точки доступа к службе)
Transmission Control Protocol (TCP — протокол управления передачей)
User Datagram Protocol (UDP — протокол передачи пользовательских датаграмм)
