Компонентная база электроники презентация
Содержание
- 1. Компонентная база электроники
- 2. Компонентная база электроники
- 3. * 2. Классификация полупроводниковых приборов Диоды Тиристоры Транзисторы Интегральные микросхемы (ИМС)
- 4. * Условные графические обозначения полупроводниковых приборов
- 5. * Полупроводниковый диод содержит одним p-n –
- 6. * Идеальный
- 7. * Таким образом, полупроводниковый диод обладает
- 8. * КС225А
- 9. * ВАХ стабилитрона реальная:
- 10. * Однополупериодный выпрямитель Однофазная

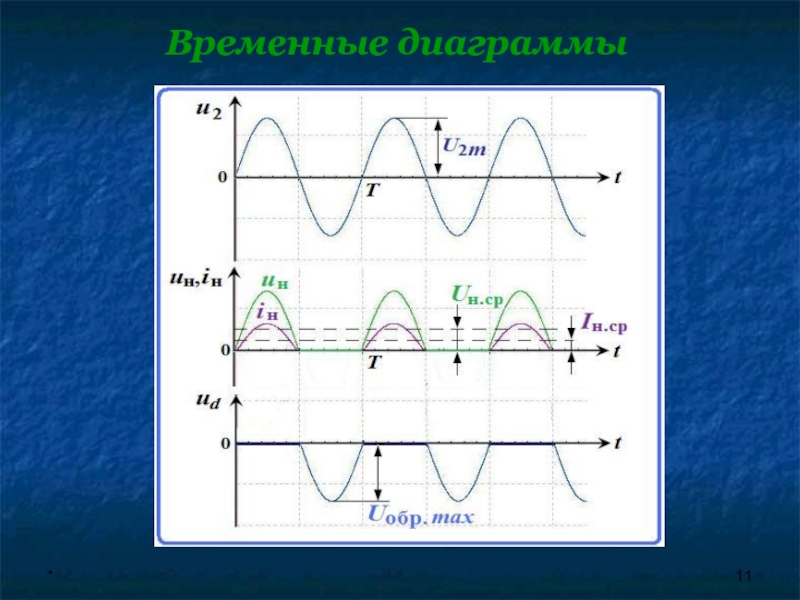

- 11. * Временные диаграммы
- 12. * Среднее выпрямленное напряжение и ток за
- 13. *
- 14. * Отношение амплитуды первой
- 15. * При выборе выпрямительных диодов используются максимально
- 16. * Преимущества однополупериодного выпрямителя -
- 17. * Мостовая схема двухполупериодного выпрямителя: состоит из
- 18. * Временные диаграммы Кривые напряжения и
- 19. * Среднее выпрямленное напряжение и ток (постоянные составляющие): где или
- 20. * Прямой ток диода (диоды работают поочередно,
- 21. * Тогда коэффициентом пульсации:
- 22. * Недостатки двухполупериодного выпрямителя 1.
- 23. * Качество фильтра характеризует коэффициент
- 24. * Rн Наиболее распространены сглаживающие фильтры типов L, C и LC.
- 25. * В выпрямителях малой мощности используются
- 26. * Временная диаграмма однополупериодного выпрямителя с емкостным фильтром
- 27. * Время разрядки зависит от постоянной времени

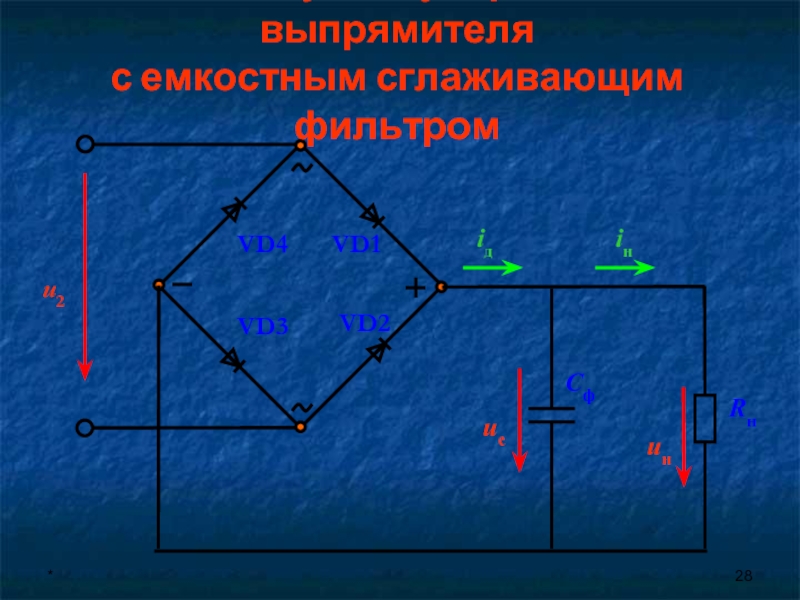

- 28. * Схема двухполупериодного выпрямителя с емкостным сглаживающим фильтром
- 29. *
- 30. * Выбор емкости
- 31. * Обратное максимальное
- 32. * Одноэлементный L-фильтр - включают последовательно с
- 33. * Временная диаграмма двухполупериодного выпрямителя с L - фильтром
- 34. * RС-фильтр: Коэффициент сглаживания L-фильтра: где m
- 35. * Временная диаграмма двухполупериодного выпрямителя с LC- фильтром
- 36. * Трехфазные выпрямители применяют в устройствах средней и большой мощностей. 2.ТРЕХФАЗНЫЕ ВЫПРЯМИТЕЛИ
- 37. * Временная диаграмма трехфазного тока
- 38. * i Im Iн 0 Т ωt
- 39. * Если считать диоды идеальными, то напряжение
- 40. * Временная диаграмма
- 41. * Среднее выпрямленное напряжение и ток
- 42. * В каждом диоде ток проходит в
- 43. * Преимущества: достаточно
- 44. *

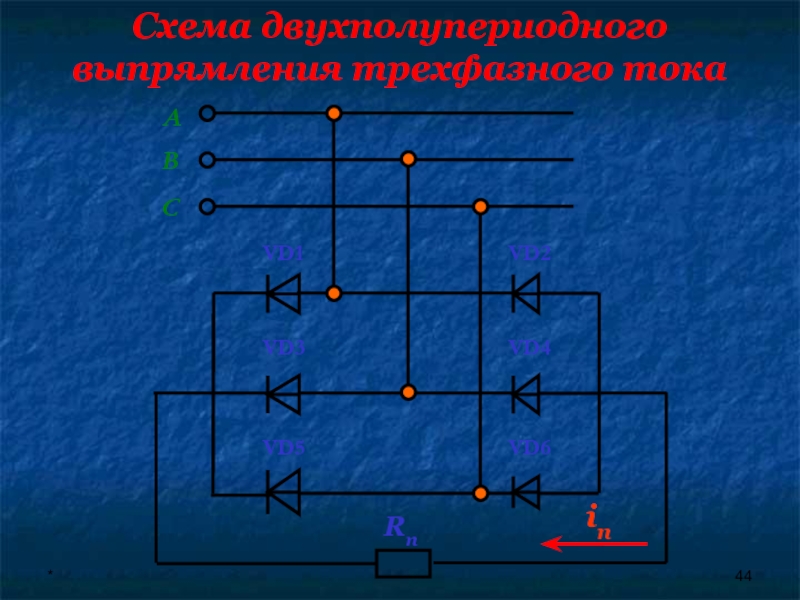

- 45. * Временная диаграмма напряжений и токов трехфазного мостового выпрямителя

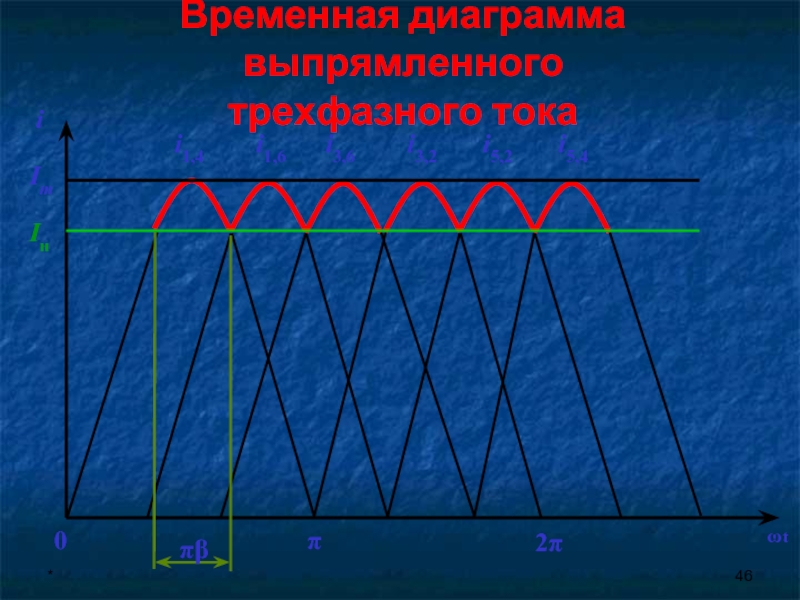

- 46. * ωt Временная диаграмма выпрямленного трехфазного тока
- 47. * Из временных диаграмм видно, что пульсации
- 48. * Среднее выпрямленное
- 49. * Преимущества: У

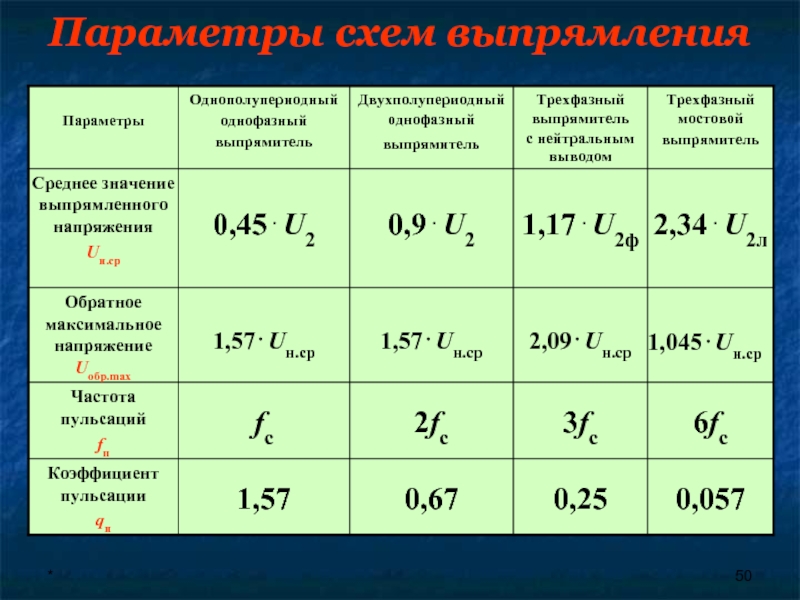

- 50. * Параметры схем выпрямления
- 51. * Uн.ср Eн.ср Uн.ср1 Iн.ср. Iн.ср1 ΔUн.ср1 Внешняя характеристика выпрямителя
Слайд 3*
2. Классификация полупроводниковых приборов
Диоды
Тиристоры
Транзисторы
Интегральные микросхемы (ИМС)
Слайд 4*
Условные графические обозначения
полупроводниковых приборов
А
К
К
К
А
А
УЭ
УЭ
Выпрямительный и импульсный диод
Варикап
Симметричный
стабилитрон
Стабилитрон и
стабистор
Динистор
Тиристор
УЭ – управляющий электрод

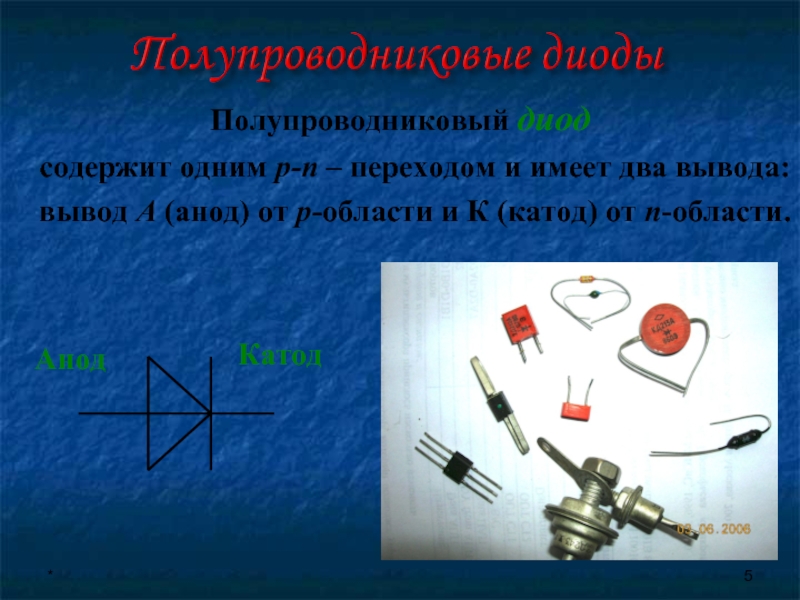

Слайд 5*
Полупроводниковый диод
содержит одним p-n – переходом и имеет два вывода:
вывод А
Анод
Катод
Слайд 6*
Идеальный электрический вентиль (диод)
не имеет потерь,
ВАХ
Слайд 7*
Таким образом, полупроводниковый диод обладает односторонней проводимостью,
т. е. является
Диод характеризуется статическим и дифференциальным сопротивлениями.

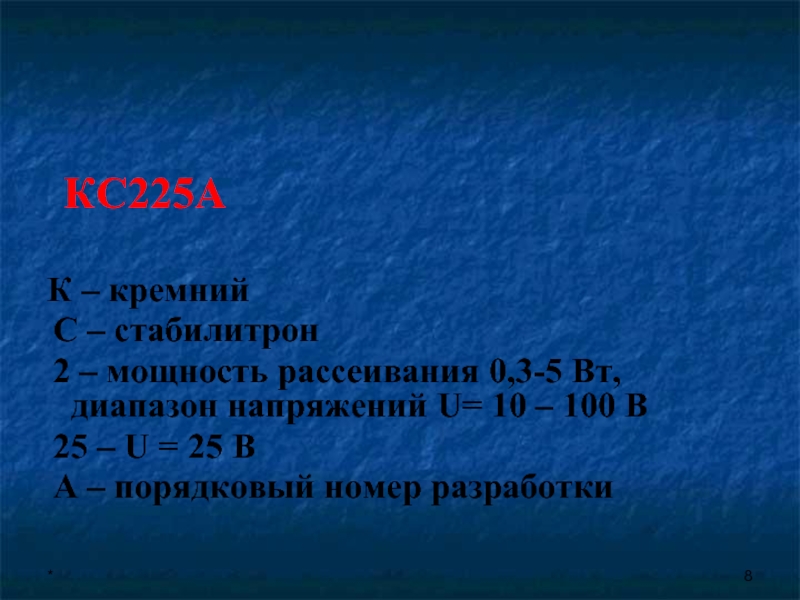

Слайд 8*
КС225А
К – кремний
С – стабилитрон
2
25 – U = 25 В
А – порядковый номер разработки
Слайд 9*
ВАХ стабилитрона реальная:
стабилитрон
В отличие от диода
стабилитрон работает при
Слайд 10*
Однополупериодный
выпрямитель
Однофазная однополупериодная схема выпрямления с активной нагрузкой является простейшей
Слайд 12*
Среднее выпрямленное напряжение и ток
за период:
Прямой ток диода равен току нагрузки:
или
или
Слайд 13*
Выпрямленное напряжение uн имеет несинусоидальную форму сигнала и
Слайд 14*
Отношение амплитуды первой гармоники к постоянной составляющей называется коэффициентом пульсации:
fп = fс
Амплитуда основной гармоники:

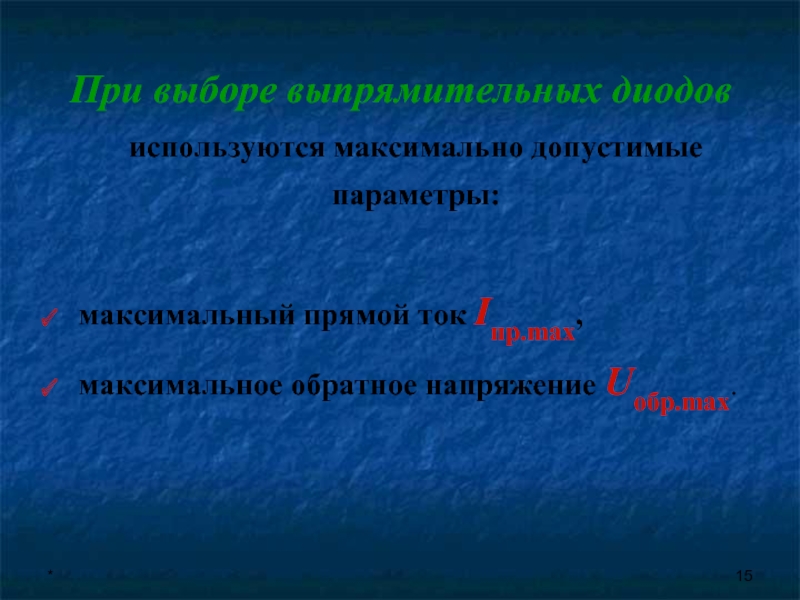

Слайд 15*
При выборе выпрямительных диодов используются максимально допустимые параметры:
максимальный прямой ток
максимальное обратное напряжение Uобр.max.
Слайд 16*
Преимущества однополупериодного выпрямителя
- его простота и минимальное количество элементов.
1. большой коэффициент пульсаций;
2. малые значения выпрямленных тока и напряжения;
3. выпрямленный ток через нагрузку протекает через
обмотки трансформатора, что вызывает
подмагничивание сердечника трансформатора
(как следствие снижение к.п.д всего выпрямителя).
Слайд 17*
Мостовая схема
двухполупериодного выпрямителя:
состоит из трансформатора ТР и четырех диодов, собранных по
Слайд 18*
Временные диаграммы
Кривые напряжения и тока на нагрузке повторяют
(при прямом напряжении
Они пульсируют от нуля до максимального значения U2m.
Слайд 20*
Прямой ток диода (диоды работают поочередно, поэтому нагружены вдвое меньше):
Обратное
Амплитуда основной (второй) гармоники выпрямленного напряжения, определенная из разложения в ряд Фурье:

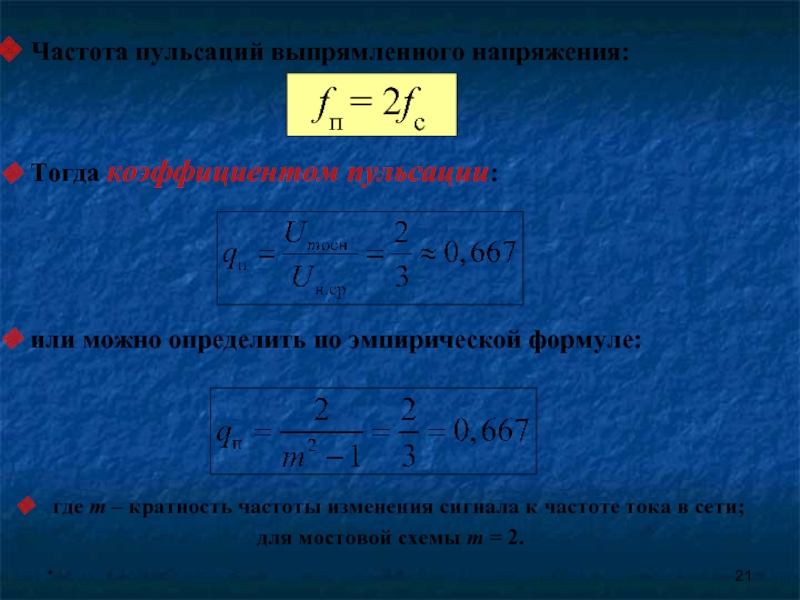

Слайд 21*
Тогда коэффициентом пульсации:
Частота пульсаций выпрямленного напряжения:
fп = 2fс
или можно определить по эмпирической формуле:
Слайд 22*
Недостатки двухполупериодного выпрямителя
1. Лучше используется трансформатор (работает без подмагничивания);
2. Меньше коэффициент пульсации (q = 0,67),
хотя его величина остается значительной.
3. Uобр.max не изменилось по сравнению с 1 п/п;
4. Увеличились средневыпрямленные значения тока и напряжения.
- увеличение числа элементов.
Преимущества:
Слайд 23*
Качество фильтра характеризует
коэффициент сглаживания
Чем больше Kсгл, тем лучше фильтр
- отношение коэффициента пульсаций на выходе выпрямителя qп.вх (до фильтра) к коэффициенту пульсации на нагрузке qп.вых (после фильтра).
2. Сглаживающие фильтры
Слайд 25*
В выпрямителях малой мощности используются емкостные фильтры. Конденсатор Сф включен
1 п/п. схема. вып.
Емкостной С-фильтр
Слайд 27*
Время разрядки зависит от постоянной времени
которая показывает, в течение какого времени
τраз= Cф⋅Rн
Чем меньше разрядится конденсатор Сф, тем меньше будут пульсации в выпрямленном токе iн.
Коэффициент пульсации:
Слайд 29*
t2
t3
t6
t4
t5
t1
T/2
T
Um
u, uc, uн
t
iд
0
0
t
Временная диаграмма работы схемы двухполупериодного выпрямителя
с емкостным сглаживающим
Слайд 30*
Выбор емкости конденсатора для получения нужного коэффициента пульсации можно осуществить
для однополупериодной схемы выпрямления
для двухполупериодной схемы выпрямления
где ω – угловая частота напряжения u2 трансформатора.

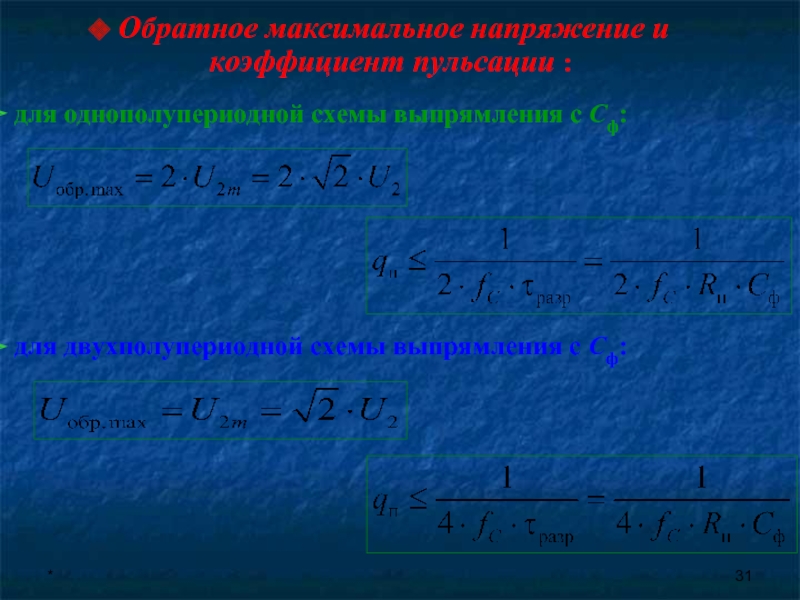

Слайд 31*
Обратное максимальное напряжение и коэффициент пульсации :
для однополупериодной схемы
для двухполупериодной схемы выпрямления с Сф:
Слайд 32*
Одноэлементный L-фильтр
- включают последовательно с нагрузкой Rн.
При нарастании выпрямленного напряжения
При снижении напряжения u2 ток в нагрузке поддерживается за счет накопленной энергии
в дросселе.
В мощных выпрямителях (когда сопротивление Rн мало)
L-фильтр действует наиболее эффективно.
Индуктивность дросселя :
где n - номер основной гармоники выпрямленного напряжения u2
Слайд 34*
RС-фильтр:
Коэффициент сглаживания L-фильтра:
где m – число фаз выпрямления; ω = 2πf
Коэффициент сглаживания можно определить и по отдельным формулам, например:
LС-фильтр:
RL-фильтр:
Слайд 36*
Трехфазные выпрямители применяют в устройствах средней и большой мощностей.
2.ТРЕХФАЗНЫЕ ВЫПРЯМИТЕЛИ
Слайд 39*
Если считать диоды идеальными, то напряжение на нагрузке Rн равно напряжению
пульсация тока в трехфазном выпрямителе относительно невелика и коэффициент пульсации :
fп = 3fс
Частота пульсаций выпрямленного напряжения:
где m – кратность частоты изменения сигнала к частоте тока в сети, m = 3

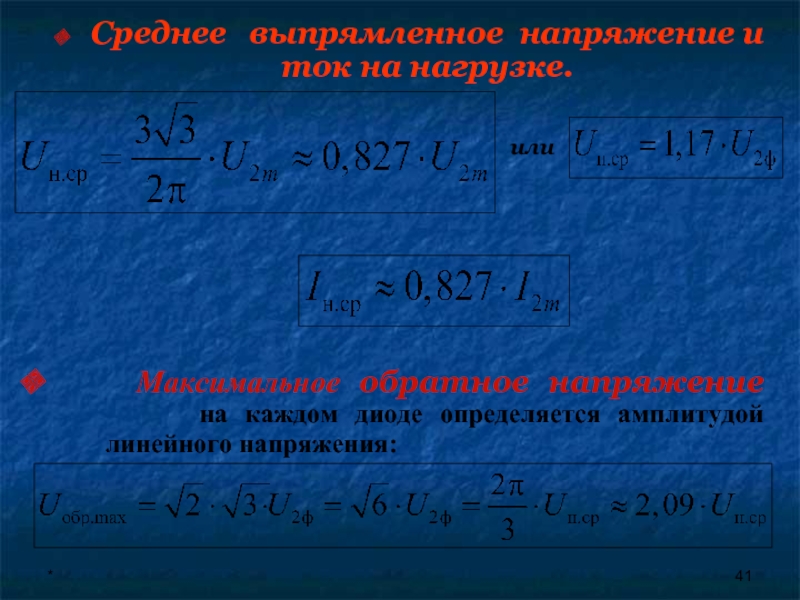

Слайд 41*
Среднее выпрямленное напряжение и ток на нагрузке.
или
Максимальное
Слайд 42*
В каждом диоде ток проходит в течение Т/3, и поэтому его
Максимальный прямой ток:
Слайд 43*
Преимущества:
достаточно высокая надежность и минимальное количество диодов.
Недостатки:
подмагничивание сердечника трансформатора постоянным током, что приводит к снижению к.п.д. выпрямителя.
Трехфазный выпрямитель с нейтральным выводом служит для питания нагрузочных устройств, в которых средние значения выпрямленного тока доходят до сотен ампер,
а напряжение – до десятков киловольт.
Слайд 47*
Из временных диаграмм видно, что пульсации выпрямленного напряжения значительно меньше, чем
Частота пульсаций выпрямленного напряжения
в 6 раз больше сетевой частоты:
fп = 6fс
Коэффициент пульсации:
где m – кратность частоты изменения сигнала к частоте тока в сети, m = 6.
Слайд 48*
Среднее выпрямленное напряжения
Его значение в рассматриваем выпрямителе
в 2 раза
где: U2л – линейное напряжение на вторичной обмотке трансформатора
Максимальное обратное напряжение:
Среднее выпрямленное значение тока:
Слайд 49*
Преимущества:
У него выше к.п.д. выпрямителя, т.к. нет
Трехфазный мостовой выпрямитель, несмотря на то что в нем используется в два раза больше диодов, по всем показателям превосходит трехфазный выпрямитель.
