Календарне планування презентация

Слайд 1ТЕМА 5: КАЛЕНДАРНЕ ПЛАНУВАННЯ
План






1. Загальні положення
2. Розробка календарного плану виконання

робіт
3. Розподіл спільного фронту робіт на захватки

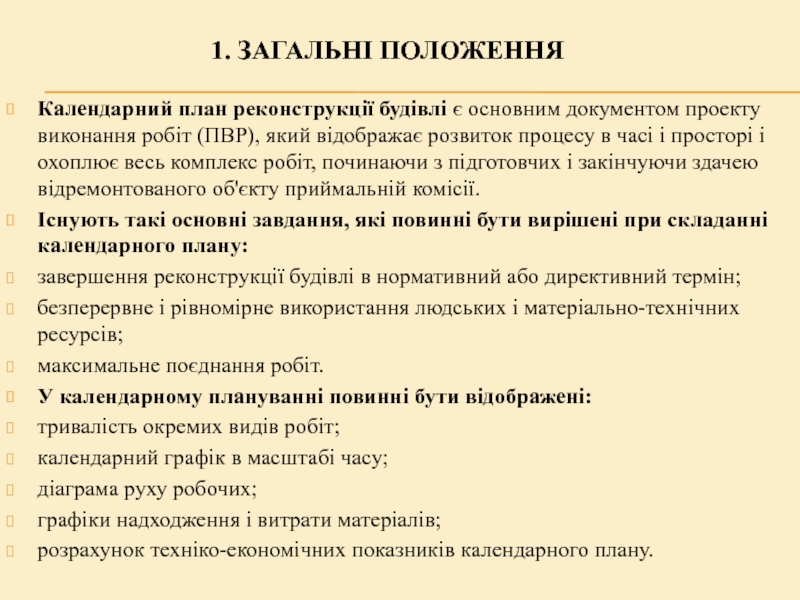

Слайд 21. ЗАГАЛЬНІ ПОЛОЖЕННЯ
Календарний план реконструкції будівлі є основним документом проекту виконання

робіт (ПВР), який відображає розвиток процесу в часі і просторі і охоплює весь комплекс робіт, починаючи з підготовчих і закінчуючи здачею відремонтованого об'єкту приймальній комісії.
Існують такі основні завдання, які повинні бути вирішені при складанні календарного плану:
завершення реконструкції будівлі в нормативний або директивний термін;
безперервне і рівномірне використання людських і матеріально-технічних ресурсів;
максимальне поєднання робіт.
У календарному плануванні повинні бути відображені:
тривалість окремих видів робіт;
календарний графік в масштабі часу;
діаграма руху робочих;
графіки надходження і витрати матеріалів;
розрахунок техніко-економічних показників календарного плану.

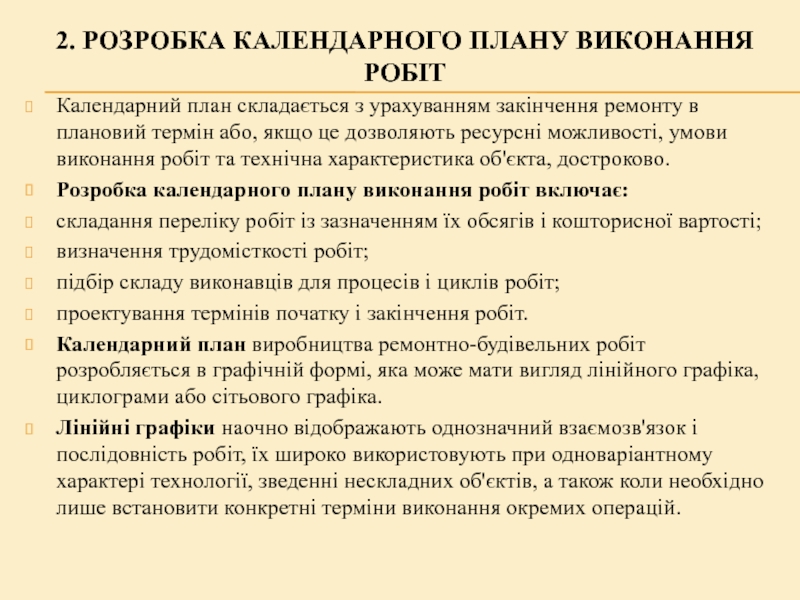

Слайд 32. РОЗРОБКА КАЛЕНДАРНОГО ПЛАНУ ВИКОНАННЯ РОБІТ
Календарний план складається з урахуванням закінчення

ремонту в плановий термін або, якщо це дозволяють ресурсні можливості, умови виконання робіт та технічна характеристика об'єкта, достроково.
Розробка календарного плану виконання робіт включає:
складання переліку робіт із зазначенням їх обсягів і кошторисної вартості;
визначення трудомісткості робіт;
підбір складу виконавців для процесів і циклів робіт;
проектування термінів початку і закінчення робіт.
Календарний план виробництва ремонтно-будівельних робіт розробляється в графічній формі, яка може мати вигляд лінійного графіка, циклограми або сітьового графіка.
Лінійні графіки наочно відображають однозначний взаємозв'язок і послідовність робіт, їх широко використовують при одноваріантному характері технології, зведенні нескладних об'єктів, а також коли необхідно лише встановити конкретні терміни виконання окремих операцій.

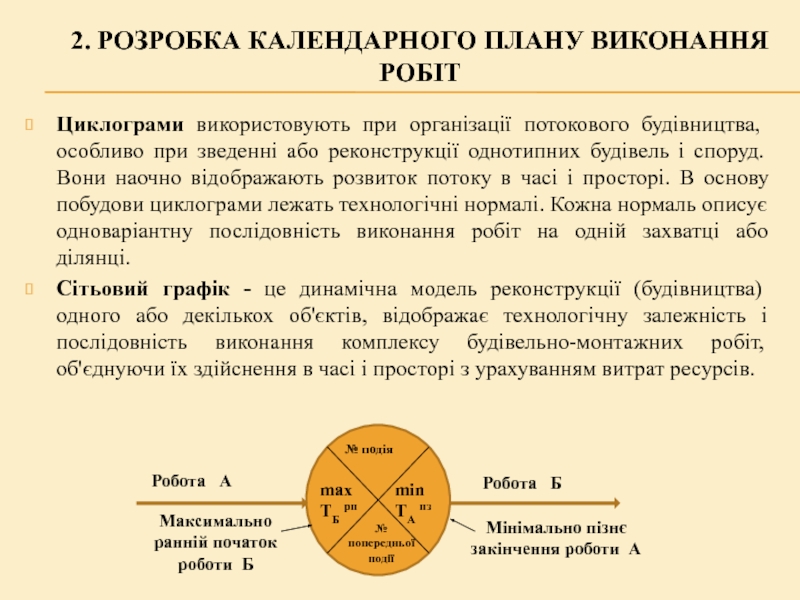

Слайд 42. РОЗРОБКА КАЛЕНДАРНОГО ПЛАНУ ВИКОНАННЯ РОБІТ
Циклограми використовують при організації потокового будівництва,

особливо при зведенні або реконструкції однотипних будівель і споруд. Вони наочно відображають розвиток потоку в часі і просторі. В основу побудови циклограми лежать технологічні нормалі. Кожна нормаль описує одноваріантну послідовність виконання робіт на одній захватці або ділянці.
Сітьовий графік - це динамічна модель реконструкції (будівництва) одного або декількох об'єктів, відображає технологічну залежність і послідовність виконання комплексу будівельно-монтажних робіт, об'єднуючи їх здійснення в часі і просторі з урахуванням витрат ресурсів.




№ подія

Робота А

max
ТБ рп

№ попередньої події

Робота Б

min
ТA пз

Максимально ранній початок роботи Б

Мінімально пізнє закінчення роботи А

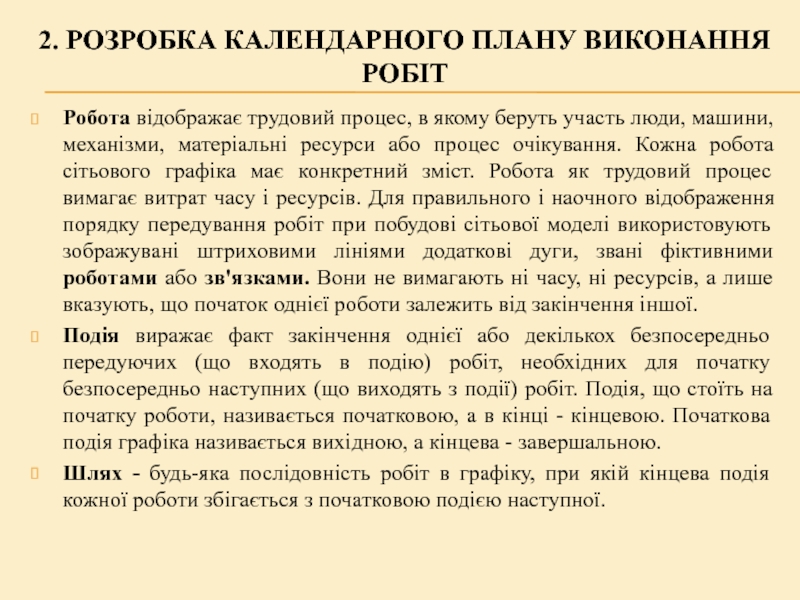

Слайд 52. РОЗРОБКА КАЛЕНДАРНОГО ПЛАНУ ВИКОНАННЯ РОБІТ
Робота відображає трудовий процес, в якому

беруть участь люди, машини, механізми, матеріальні ресурси або процес очікування. Кожна робота сітьового графіка має конкретний зміст. Робота як трудовий процес вимагає витрат часу і ресурсів. Для правильного і наочного відображення порядку передування робіт при побудові сітьової моделі використовують зображувані штриховими лініями додаткові дуги, звані фіктивними роботами або зв'язками. Вони не вимагають ні часу, ні ресурсів, а лише вказують, що початок однієї роботи залежить від закінчення іншої.
Подія виражає факт закінчення однієї або декількох безпосередньо передуючих (що входять в подію) робіт, необхідних для початку безпосередньо наступних (що виходять з події) робіт. Подія, що стоїть на початку роботи, називається початковою, а в кінці - кінцевою. Початкова подія графіка називається вихідною, а кінцева - завершальною.
Шлях - будь-яка послідовність робіт в графіку, при якій кінцева подія кожної роботи збігається з початковою подією наступної.

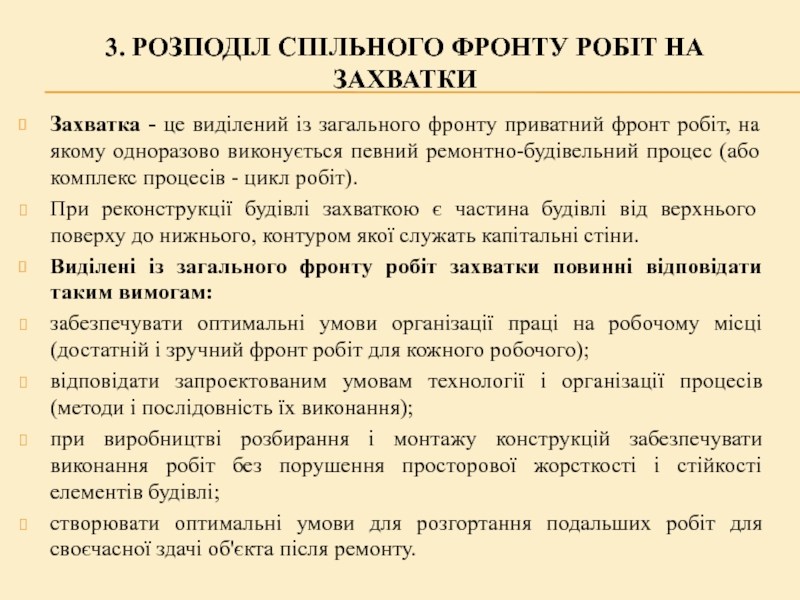

Слайд 63. РОЗПОДІЛ СПІЛЬНОГО ФРОНТУ РОБІТ НА ЗАХВАТКИ
Захватка - це виділений із

загального фронту приватний фронт робіт, на якому одноразово виконується певний ремонтно-будівельний процес (або комплекс процесів - цикл робіт).
При реконструкції будівлі захваткою є частина будівлі від верхнього поверху до нижнього, контуром якої служать капітальні стіни.
Виділені із загального фронту робіт захватки повинні відповідати таким вимогам:
забезпечувати оптимальні умови організації праці на робочому місці (достатній і зручний фронт робіт для кожного робочого);
відповідати запроектованим умовам технології і організації процесів (методи і послідовність їх виконання);
при виробництві розбирання і монтажу конструкцій забезпечувати виконання робіт без порушення просторової жорсткості і стійкості елементів будівлі;
створювати оптимальні умови для розгортання подальших робіт для своєчасної здачі об'єкта після ремонту.

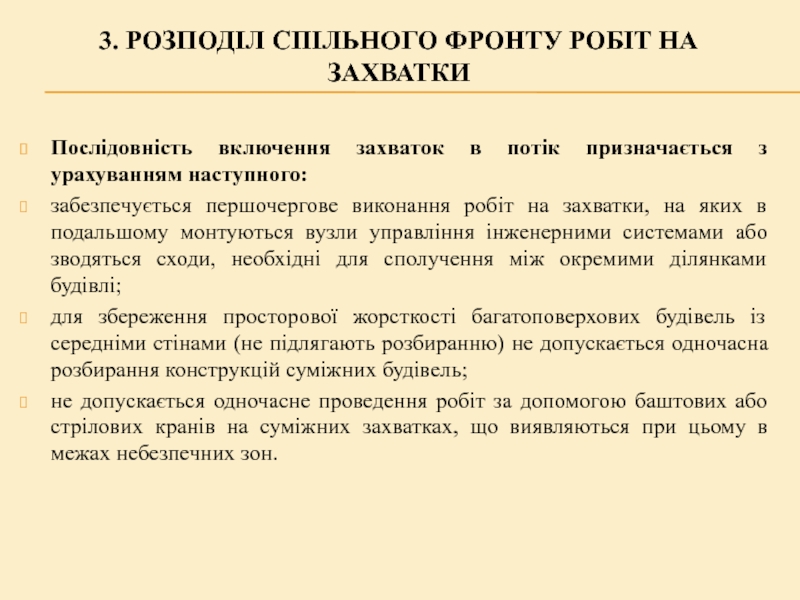

Слайд 73. РОЗПОДІЛ СПІЛЬНОГО ФРОНТУ РОБІТ НА ЗАХВАТКИ
Послідовність включення захваток в потік

призначається з урахуванням наступного:
забезпечується першочергове виконання робіт на захватки, на яких в подальшому монтуються вузли управління інженерними системами або зводяться сходи, необхідні для сполучення між окремими ділянками будівлі;
для збереження просторової жорсткості багатоповерхових будівель із середніми стінами (не підлягають розбиранню) не допускається одночасна розбирання конструкцій суміжних будівель;
не допускається одночасне проведення робіт за допомогою баштових або стрілових кранів на суміжних захватках, що виявляються при цьому в межах небезпечних зон.
