Кафедра лучевой диагностики и лучевой терапии презентация
Содержание
- 1. Кафедра лучевой диагностики и лучевой терапии
- 2. Введение в радиологию
- 3. АНРИ БЕККЕРЕЛЬ
- 6. Памятник ученым, погибшим от ионизирующего излучения
- 7. Ионизирующие излучения можно разделить на два класса:
- 8. К корпускулярным излучениям относятся заряженные (альфа, бета,
- 9. К квантовому излучению относятся электромагнитные волны:
- 10. - это способность ядер атомов некоторых химических
- 12. называются элементы, сущест- вующие в природе Естественными
- 13. состоит в том, что число рас-павшихся ядер
- 14. Виды радиоактивного распада:
- 15. распад при котором из ядра радиоак-тивного элемента
- 16. распад при котором из ядра радиоа-ктивного вещества
- 17. позитрон и вновь образованный элемент смещается в
- 18. является Беккерель ( БК ) 1
- 19. это определение количества и качества ионизирующего излучения
- 20. Клиническая дозиметрия
- 21. Задачи дозиметрии: дать качественную и количественную характе-ристику
- 22. это доза, которая введена для количественной характеристики
- 23. - это такая экспозиционная доза рент-геновского
- 24. Внесистемной единицей экспози-ционной дозы является:
- 25. служит для количественной оцен-ки энергии ионизирующего излу-чения,
- 26. такая поглощенная доза излучения, при которой энергия
- 27. понимается доза, поглощенная в определенной массе вещества.
- 28. понимается отношение дозы на глубине к дозе
- 29. - эта минимальная доза облу-чения, ниже которой эффект поражения не выявляется Пороговая доза
- 30. Предельно допустимая дозой для отдельного человека явля-ется
- 31. - это предельно-допустимая величина энергии поглощен-ная жизненно
- 32. Источники ионизирующих излучений
- 33. Классификация методов дозиметрии ионизирующих излучений
- 34. Ионизационные методы основаны на эффекте ионизации газовых
- 35. Сцинтилляционные методы основаны на преобразовании погло-щенной энергии
- 36. Термолюминесцентный метод основан на возникновении тепла под
- 37. Биологический метод дозиметрии основан на:
- 38. дозиметры для индивидуального конт-роля безопасности при
- 39. рентгенометры - приборы для измерения дозы
- 40. Индивидуальный дозиметр ДКС-АТ3509, предназначен для измерения индивидуальной эквивалентной дозы
- 41. Дозиметр индивидуальный цифровой ДКГ-АТ2502, предназначен для измерения
- 42. Индивидуальный дозиметр ИД-02, Персональный дозиметр типа "карандаш".
- 43. Дозиметр ДКС-АТ5350 Универсальный высокоточный широкодиапазонный дозиметр
- 44. Дозиметры-радиометры МКС-АТ6101А, МКС-АТ6101Д Портативные многофунк-циональные сцинтилля-ционные
- 45. Радиометр сцинтилляционный СРП-88Н, предназначен для измерений радиоактивности
- 46. Конденсаторный дозиметр
- 47. - называют совокупность устройств и мероприятий, предназначенных
- 48. временем -доза прямо пропорциональна времени нахождения
- 49. стены перекрытия
- 50. ширмы кожухи сейфы
- 51. Пистолет для внедрения гранул радиоактивного золота Защитные шприцы для внутритканевого введения радиоактивных растворов
- 52. Радиоманипуляционный стол с дистационными минцетами перед автоматической

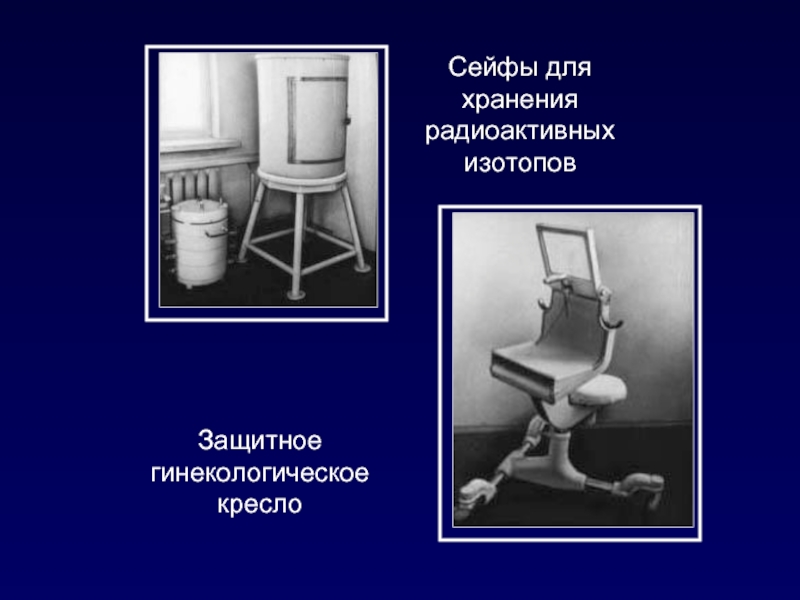

- 53. Сейфы для хранения радиоактивных изотопов Защитное гинекологическое кресло
- 54. Взаимодействие излучений с веществом: альфа
Слайд 7Ионизирующие излучения можно разделить на два класса:
фотонное, представляющее собой электромагнитные
корпускулярное – ионизирующее излучение, состоящее из частиц
1
2
Слайд 8К корпускулярным излучениям относятся
заряженные (альфа, бета, протоны и др.) и незаряженные
Слайд 9К квантовому излучению относятся электромагнитные волны:
рентгеновское излучение
тормозное излучение
1
2
3
гамма – излучение
Слайд 10- это способность ядер атомов некоторых химических элемен-тов самопроизвольно превра-щаться в
Радиоактивность
Слайд 12называются элементы, сущест-
вующие в природе
Естественными
радиоактивными нуклидами
Искусственные
радиоактивные нуклиды
- это
Слайд 13состоит в том, что число рас-павшихся ядер изотопа про-порционально всему налич-ному
Закон
радиоактивного
распада
Слайд 15распад при котором из ядра радиоак-тивного элемента уходит альфа-час-тица и возникает
Альфа распад
формула
Слайд 16распад при котором из ядра радиоа-ктивного вещества уходит электрон и вновь
(электронный распад)
Бета распад
формула
Слайд 17позитрон и вновь образованный элемент смещается в таблице Менде-леева на одну
(позитронный распад)
формула
К этому виду распада относится и так называемый К-захват
формула
Слайд 18является Беккерель ( БК ) 1 БК - это активность радиоактивного
Единицей радиоактивности
1 БК= 1 расп\с
Ранее использовалась единица активности одного грамма радия, равная одному кюри
1 кюри = 3,7 * 1010 расп\с
Слайд 19это определение количества и качества ионизирующего излучения
Дозиметрия
Дозой
ионизирующего излучения
называется энергия, переданная излучением элементарному объему или массе облучаемого вещества
Слайд 21Задачи дозиметрии:
дать качественную и количественную характе-ристику источнику ионизирующего излучения
контроль надежности защитных
определение величины дозы излучения, полу-чаемые пациентом при лучевой диагностике
определение величины дозы излучения, полу-чаемые больным при лучевой терапии
обнаружение источника излучений, определение вида, количества и энергии излучения
1
2
3
4
5
Слайд 22это доза, которая введена для количественной характеристики излучения и затраченная на
Экспозиционная доза
Единицей
экспозиционной дозы в СИ
является кулон на килограмм –
Кл\кг
Слайд 23 - это такая экспозиционная доза рент-геновского и гамма-излучений, при ко-торой
кулон на килограмм
Мощность экспозиционной дозы выражается: D
Р =
T
и измеряется в амперах на килограмм
( А\кг )
Слайд 24 Внесистемной единицей экспози-ционной дозы является:
рентген ( Р )
Аналогично
рентген\сек, рентген\ мин, рентген\час

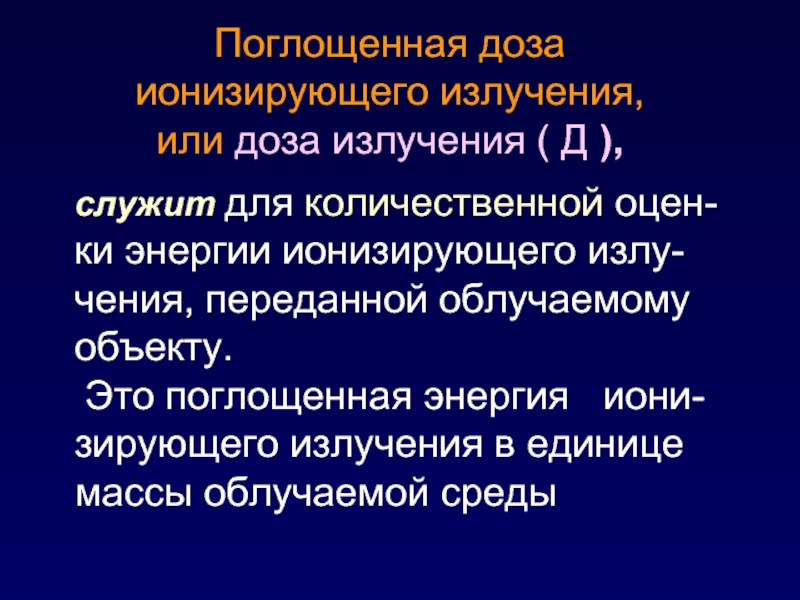

Слайд 25служит для количественной оцен-ки энергии ионизирующего излу-чения, переданной облучаемому объекту.
Поглощенная доза ионизирующего излучения,
или доза излучения ( Д ),
Слайд 26такая поглощенная доза излучения, при которой энергия 1 Дж ионизирую-щего излучения
Единицей поглощенной дозы является грей ( Гр)
1 Гр= 1 Дж\кг
Единицей мощности дозы является
1 джоуль на килограмм в 1 с
(1 Дж\кг.с)
Слайд 27понимается доза, поглощенная в определенной массе вещества.
Единицей интегральной
Гр\кг в системе СИ и
рад\г – во внесистемных единицах
Под интегральной дозой
Слайд 28понимается отношение дозы на глубине к дозе на поверхности, выраженное в
Под относительной или процентной глубинной дозой облучения
Слайд 29- эта минимальная доза облу-чения, ниже которой эффект поражения не выявляется
Пороговая
Слайд 30Предельно допустимая дозой для отдельного человека явля-ется такая аккумулированная за долгий
Слайд 31- это предельно-допустимая величина энергии поглощен-ная жизненно важными орга-нами и тканями,
Толерантная доза
Слайд 34Ионизационные методы
основаны на эффекте ионизации газовых сред и регистрации воз-никающих электрических
Слайд 35Сцинтилляционные методы
основаны на преобразовании погло-щенной энергии в световое излучение.
Последнее
Полупроводниковые методы
основаны на появлении электричес-ких токов, изменении проводимости под действием излучения
Слайд 36Термолюминесцентный метод
основан на возникновении тепла под действием облучения, которое преоб-разуется в
Фотографический метод
основан на радиационно- химических реакциях
Калориметрический метод
основан на прямом измерении выде-ляемого при поглощении излучения тепла

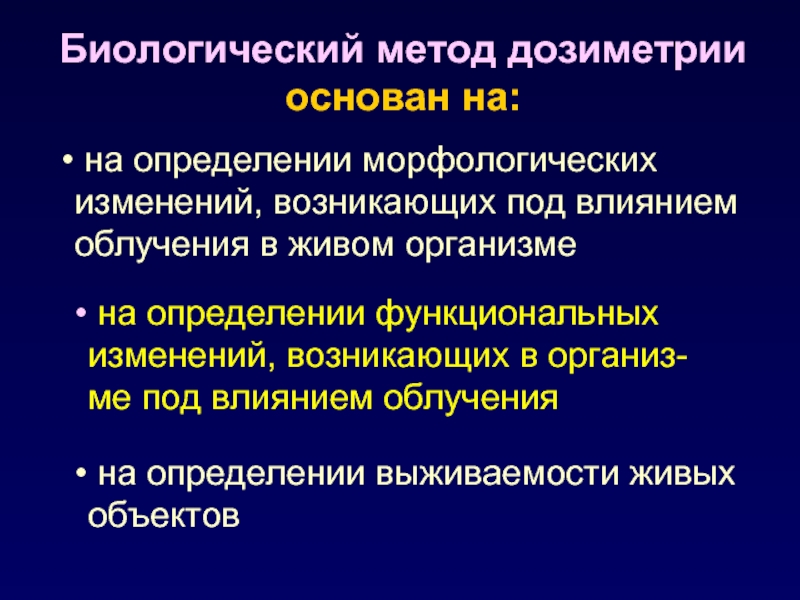

Слайд 37Биологический метод дозиметрии основан на:
на определении морфологических изменений, возникающих под
на определении функциональных изменений, возникающих в организ-ме под влиянием облучения
на определении выживаемости живых объектов
Слайд 38 дозиметры для индивидуального конт-роля безопасности при работе рентге-новским и гамма
дозиметры для контроля защиты от рентгеновского и гамма излучения; проверка качества защитных устройств и приспособлений, для определения уров-ней радиации в помещениях радиологи-ческих кабинетов и смежных с ними
Основные типы
дозиметрических приборов:

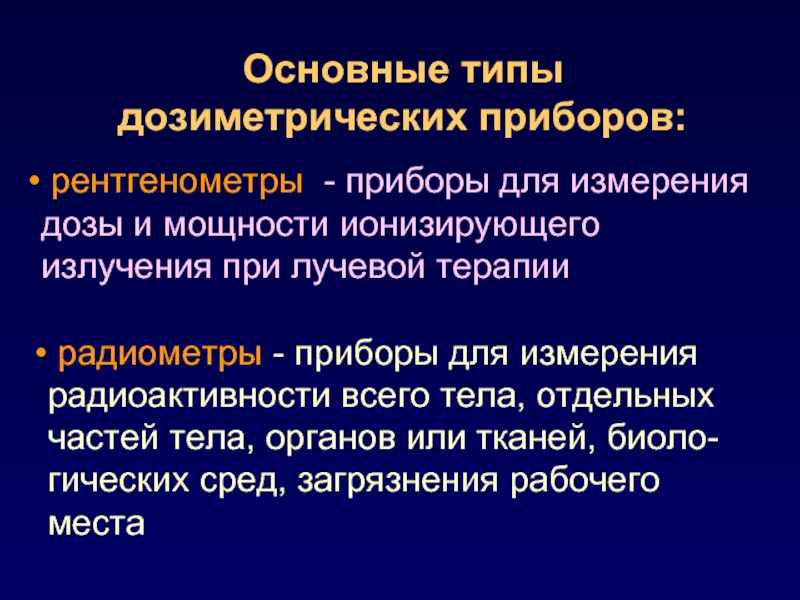

Слайд 39 рентгенометры - приборы для измерения дозы и мощности ионизирующего излучения
радиометры - приборы для измерения радиоактивности всего тела, отдельных частей тела, органов или тканей, биоло-гических сред, загрязнения рабочего места
Основные типы
дозиметрических приборов:
Слайд 40Индивидуальный дозиметр ДКС-АТ3509, предназначен для измерения
индивидуальной эквивалентной дозы
Слайд 41Дозиметр индивидуальный цифровой ДКГ-АТ2502, предназначен для измерения эквивалентной дозы и мощности
Слайд 42Индивидуальный дозиметр ИД-02, Персональный дозиметр типа "карандаш". Применяется для измерения накопленной

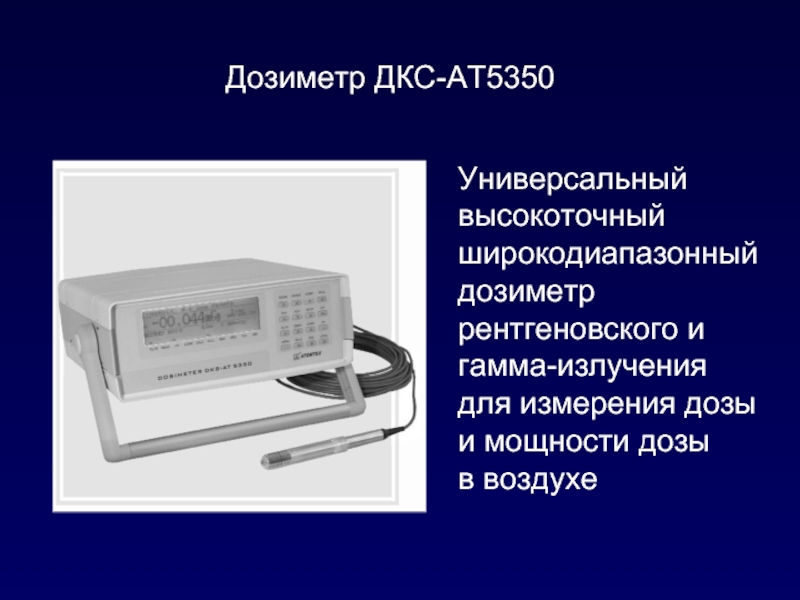

Слайд 43Дозиметр ДКС-АТ5350
Универсальный высокоточный широкодиапазонный дозиметр рентгеновского и гамма-излучения для измерения
Слайд 44Дозиметры-радиометры
МКС-АТ6101А, МКС-АТ6101Д
Портативные многофунк-циональные сцинтилля-ционные гамма-радио-метры, предназначенные для измерения энерге-тического распределения
Слайд 47- называют совокупность устройств и мероприятий, предназначенных для сни-жения физической дозы
Защитой

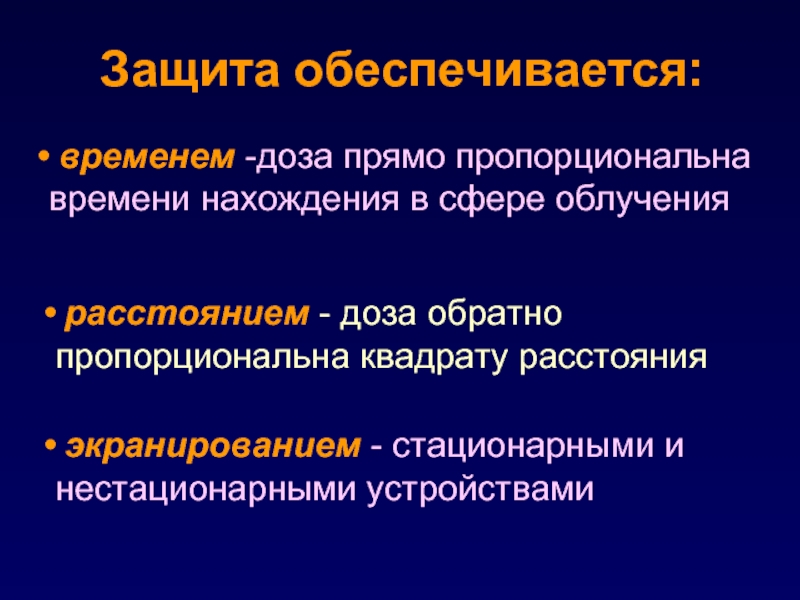

Слайд 48 временем -доза прямо пропорциональна времени нахождения в сфере облучения
расстоянием
Защита обеспечивается:
экранированием - стационарными и нестационарными устройствами
Слайд 49 стены
перекрытия
защитные двери
смотровые окна
Стационарные устройства - это неподвижные сооружения
Слайд 50 ширмы
кожухи
сейфы и контейнеры
радиоманипуляционные столы
Нестационарные
защитные устройства
- это перемещаемые приспособления, предназначенные для защиты персонала и больных, находящихся в тех помеще-ниях, где расположены источники излучений:
Слайд 51Пистолет для внедрения гранул радиоактивного золота
Защитные шприцы для внутритканевого введения радиоактивных
Слайд 52Радиоманипуляционный стол с дистационными минцетами перед автоматической линией передачи контейнеров
Транспортный контейнер

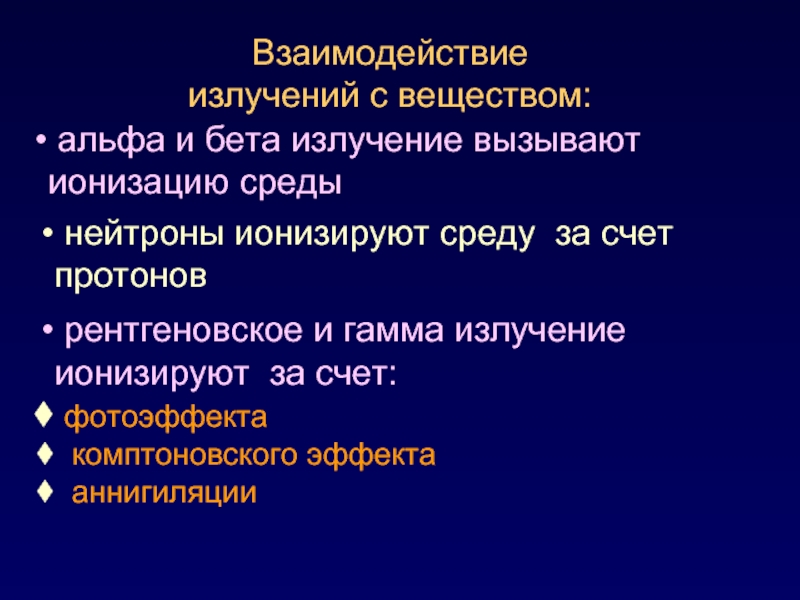

Слайд 54Взаимодействие
излучений с веществом:
альфа и бета излучение вызывают ионизацию среды
рентгеновское и гамма излучение ионизируют за счет:
фотоэффекта
комптоновского эффекта
аннигиляции
