Исследование стойкости нагревательных элементов высокотемпературных вакуумных печей из композиционных материалов с карбидными покрытиями презентация
Содержание
- 1. Исследование стойкости нагревательных элементов высокотемпературных вакуумных печей из композиционных материалов с карбидными покрытиями
- 2. Рабочая атмосфера Вакуум Инертные газы Слабо окислительная
- 3. Применяемые материалы для нагревательных элементов Металлические Углеродные

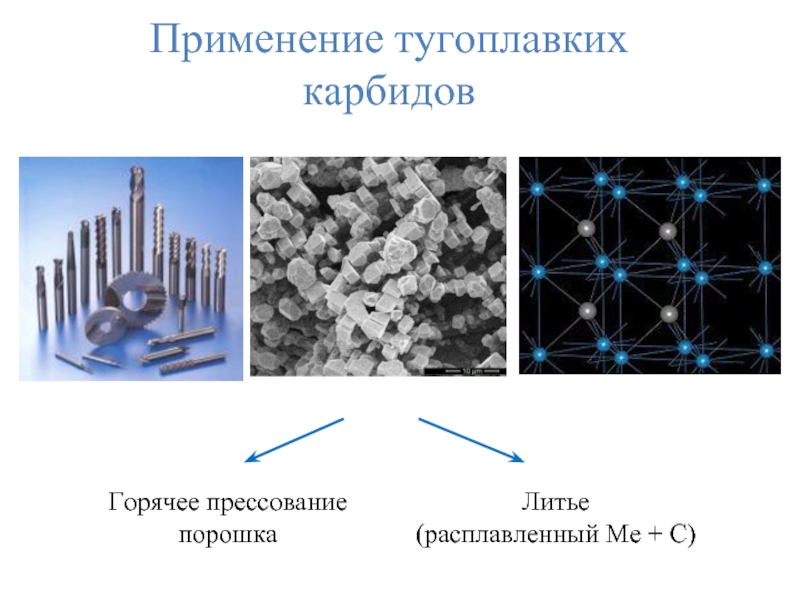

- 4. Применение тугоплавких карбидов Горячее прессование порошка Литье (расплавленный Ме + С)
- 5. Способы получения карбидного слоя на УУКМ Обработка
- 6. Обработка металлоорганическими соединениями Результат пропитки титаном химическим методом После прогрева при t=300-4000C в аргоне
- 7. Взаимодействие с Расплавленными металлами То
- 8. Прямое и косвенное восстановление оксидов металлов
- 9. Испытания на окисление при t≤10000C УУКМ УУКМ

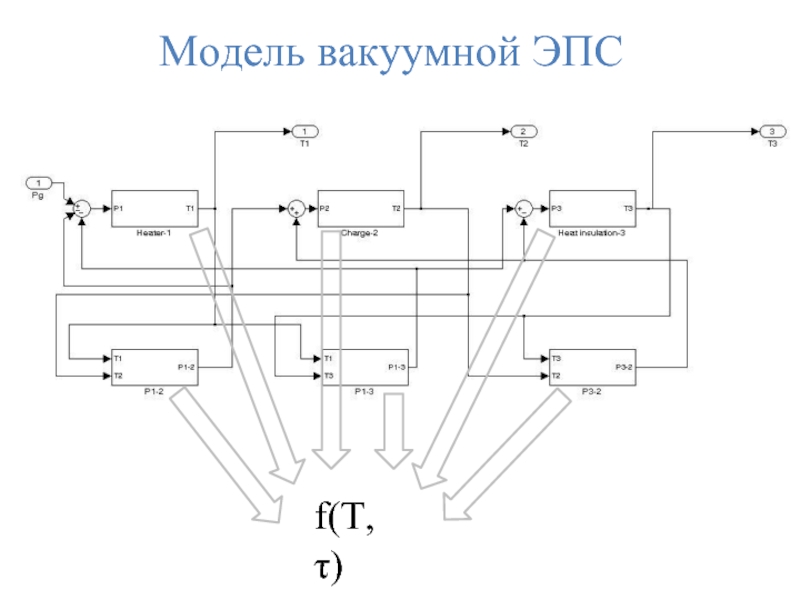

- 10. Модель вакуумной ЭПС f(T,τ)

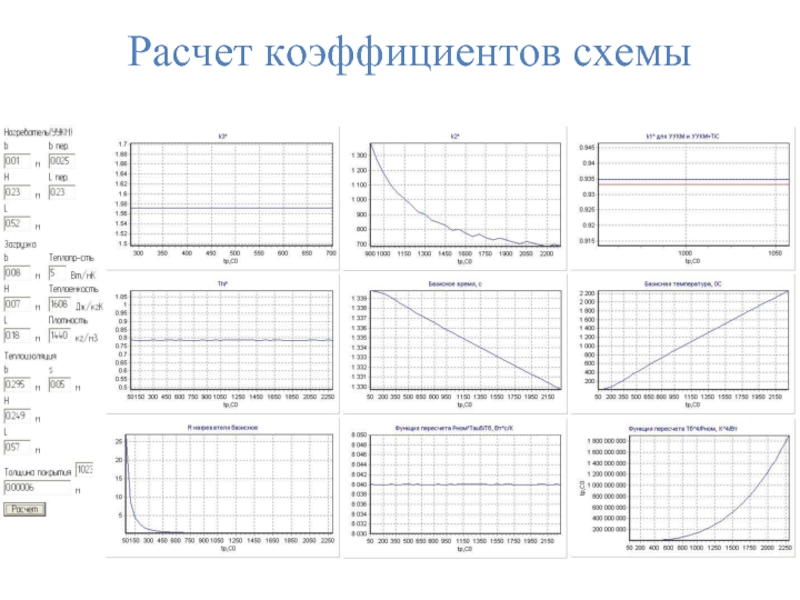

- 11. Расчет коэффициентов схемы

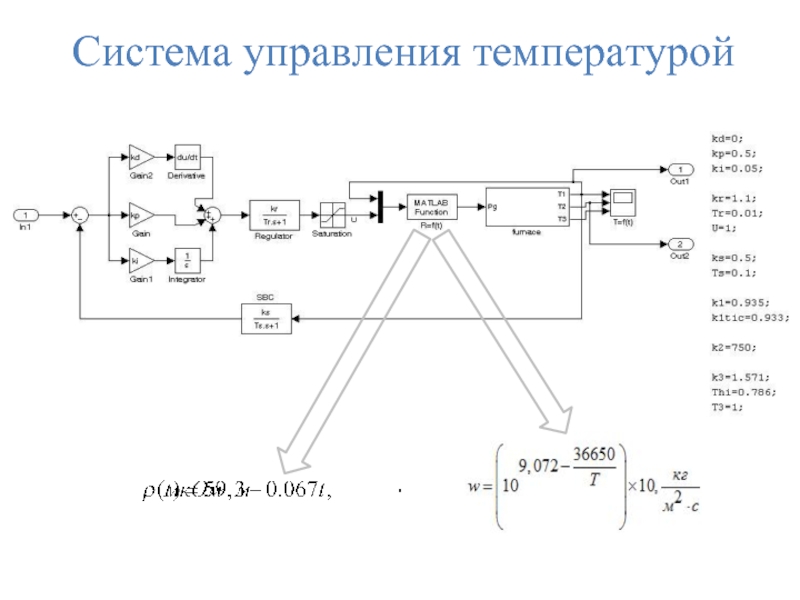

- 12. Система управления температурой

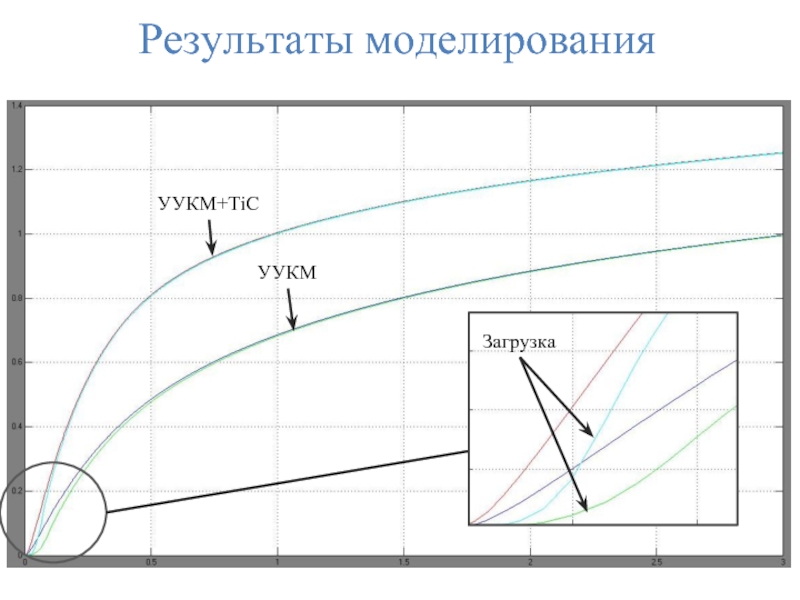

- 13. Результаты моделирования УУКМ+TiC УУКМ Загрузка

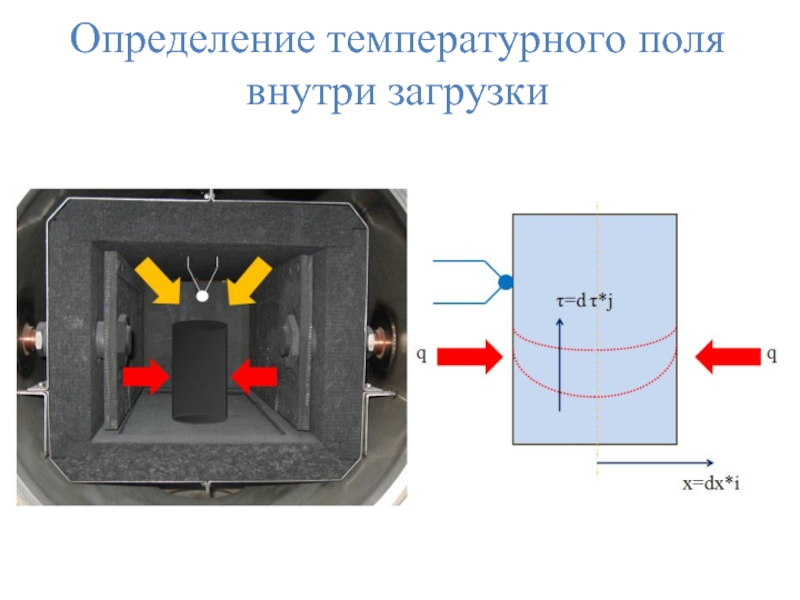

- 14. Определение температурного поля внутри загрузки

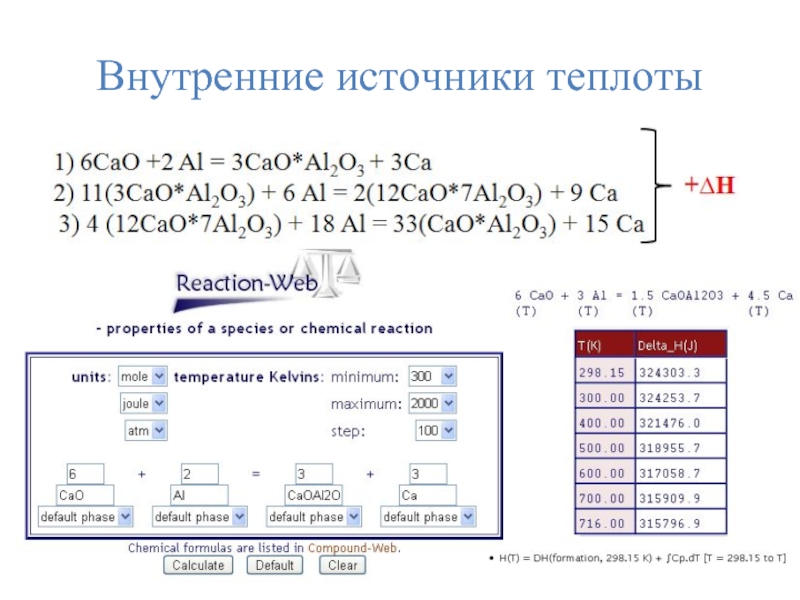

- 15. Внутренние источники теплоты

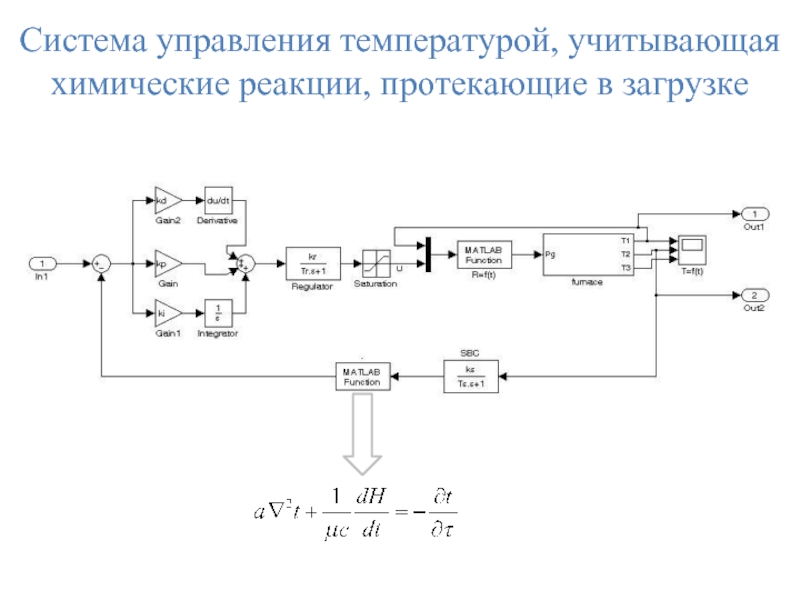

- 16. Система управления температурой, учитывающая химические реакции, протекающие в загрузке
- 17. Выводы Разработан способ получения защитных жаростойких покрытий
Слайд 1Исследование стойкости нагревательных элементов высокотемпературных вакуумных печей из композиционных материалов с
карбидными покрытиями

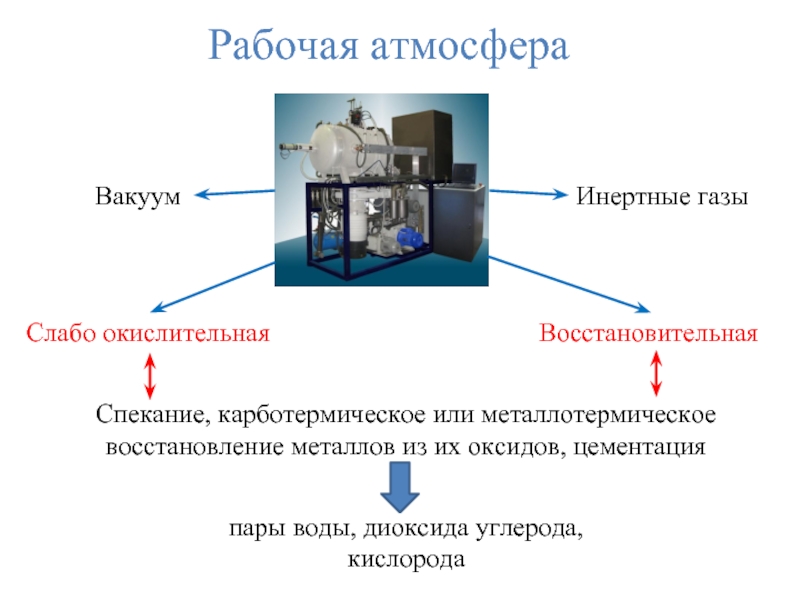

Слайд 2Рабочая атмосфера
Вакуум
Инертные газы
Слабо окислительная
Восстановительная
Спекание, карботермическое или металлотермическое восстановление металлов из их
оксидов, цементация
пары воды, диоксида углерода, кислорода

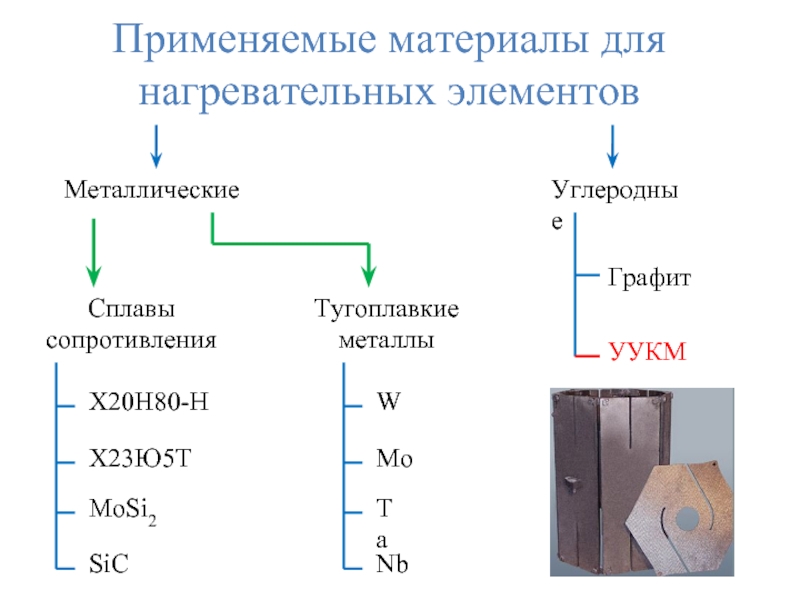

Слайд 3Применяемые материалы для нагревательных элементов
Металлические
Углеродные
Сплавы
сопротивления
Тугоплавкие
металлы
Графит
УУКМ
Х20Н80-Н
Х23Ю5Т
MoSi2
SiC
W
Mo
Ta
Nb

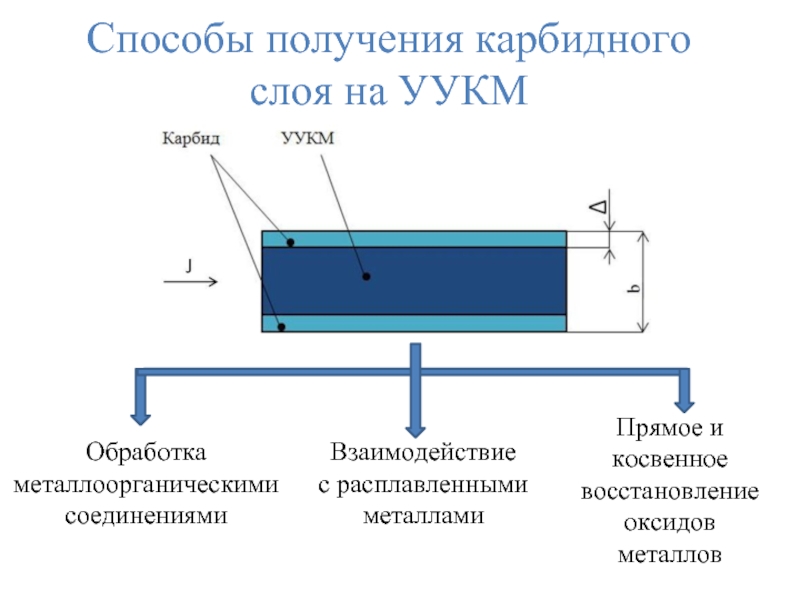

Слайд 5Способы получения карбидного слоя на УУКМ
Обработка
металлоорганическими
соединениями
Взаимодействие
с расплавленными
металлами
Прямое и
косвенное
восстановление
оксидов
металлов

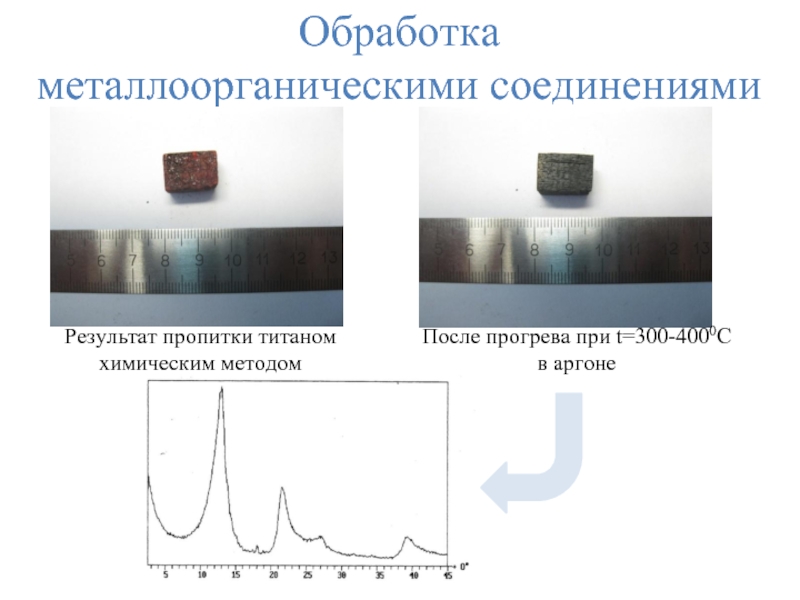

Слайд 6Обработка
металлоорганическими соединениями
Результат пропитки титаном
химическим методом
После прогрева при t=300-4000C
в аргоне

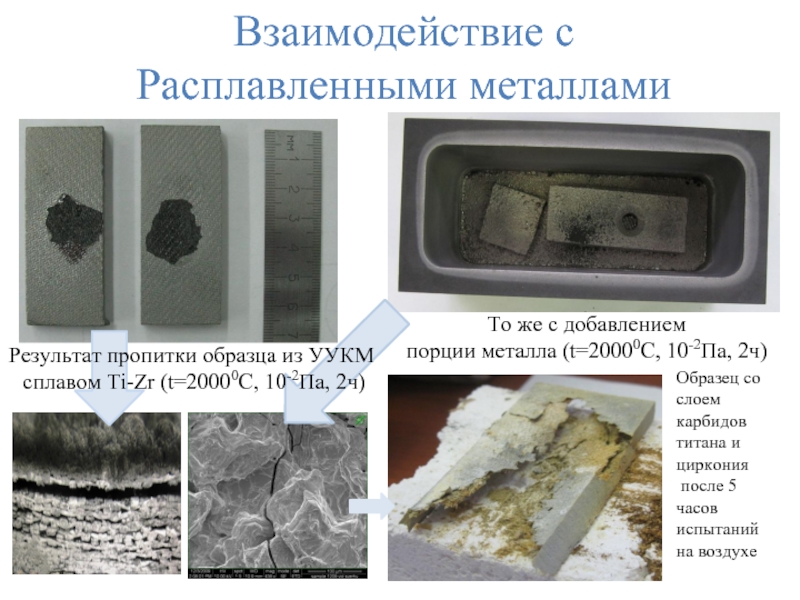

Слайд 7
Взаимодействие с
Расплавленными металлами
То же с добавлением
порции металла (t=20000C, 10-2Па, 2ч)
Результат пропитки
образца из УУКМ
сплавом Ti-Zr (t=20000C, 10-2Па, 2ч)
сплавом Ti-Zr (t=20000C, 10-2Па, 2ч)
Образец со
слоем
карбидов
титана и
циркония
после 5
часов
испытаний
на воздухе

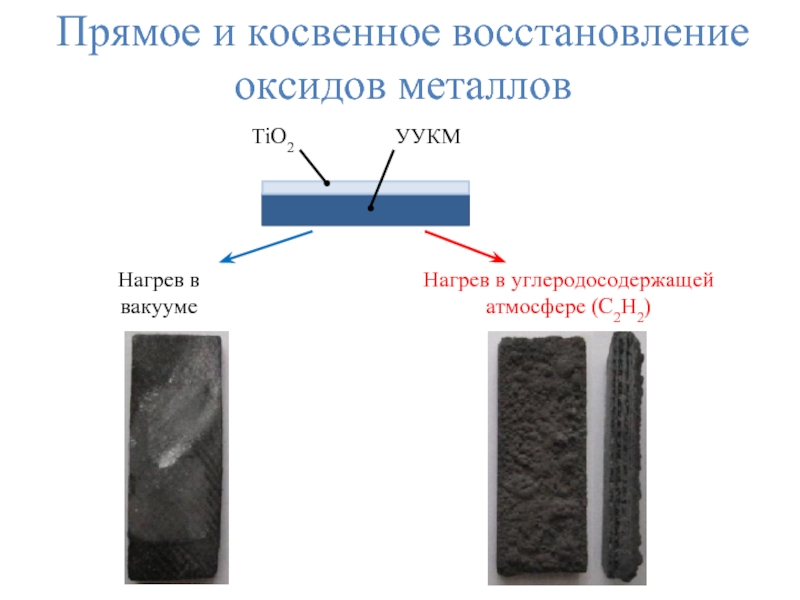

Слайд 8Прямое и косвенное восстановление
оксидов металлов
TiO2
УУКМ
Нагрев в
вакууме
Нагрев в углеродосодержащей атмосфере (С2Н2)

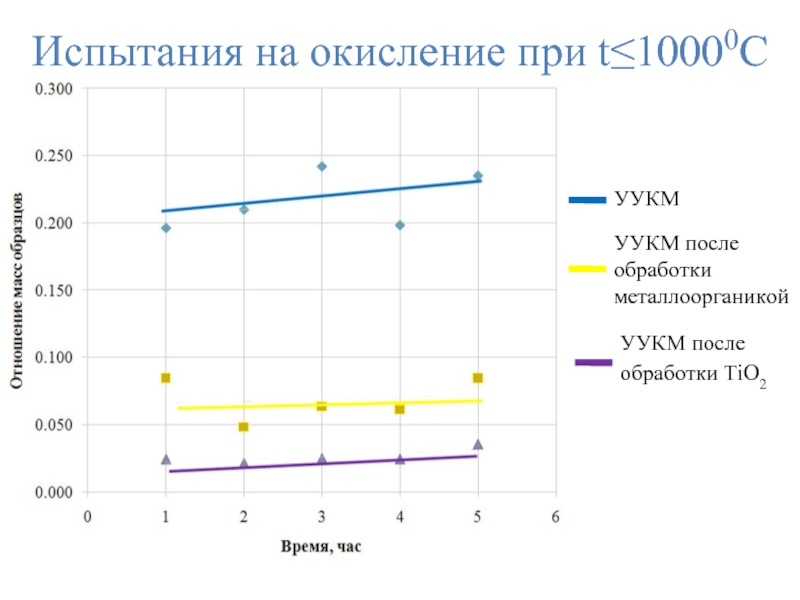

Слайд 9Испытания на окисление при t≤10000C
УУКМ
УУКМ после
обработки
металлоорганикой
УУКМ после
обработки TiO2

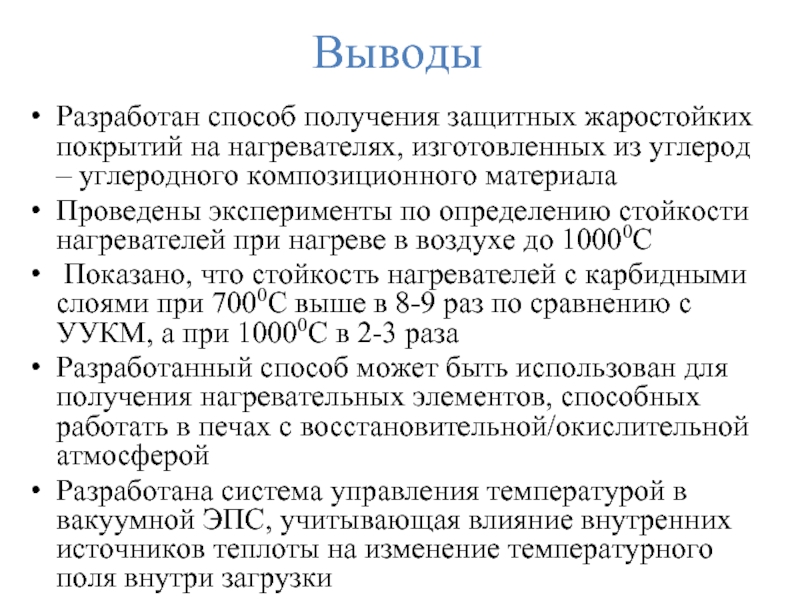

Слайд 17Выводы
Разработан способ получения защитных жаростойких покрытий на нагревателях, изготовленных из углерод
– углеродного композиционного материала
Проведены эксперименты по определению стойкости нагревателей при нагреве в воздухе до 10000С
Показано, что стойкость нагревателей с карбидными слоями при 7000С выше в 8-9 раз по сравнению с УУКМ, а при 10000С в 2-3 раза
Разработанный способ может быть использован для получения нагревательных элементов, способных работать в печах с восстановительной/окислительной атмосферой
Разработана система управления температурой в вакуумной ЭПС, учитывающая влияние внутренних источников теплоты на изменение температурного поля внутри загрузки
Проведены эксперименты по определению стойкости нагревателей при нагреве в воздухе до 10000С
Показано, что стойкость нагревателей с карбидными слоями при 7000С выше в 8-9 раз по сравнению с УУКМ, а при 10000С в 2-3 раза
Разработанный способ может быть использован для получения нагревательных элементов, способных работать в печах с восстановительной/окислительной атмосферой
Разработана система управления температурой в вакуумной ЭПС, учитывающая влияние внутренних источников теплоты на изменение температурного поля внутри загрузки
