Использование информационно-коммуникационных технологий в лабораторном практикуме презентация
Содержание
- 1. Использование информационно-коммуникационных технологий в лабораторном практикуме
- 2. Установка изучения вращательных спектров циана Определение вращательной
- 3. Старый вариант регистрации
- 4. Модернизация регистрации спектра Замена фотопластинки на ПЗС-линейку
- 5. Блок-схема
- 6. Преимущества ПЗС Высокая чувствительность. Квантовый выход
- 7. Недостатки ПЗС Наличие темнового шума, ограничивающее время
- 8. Способы борьбы с этими недостатками Последовательно снимаются
- 9. Основные характеристики ПЗС-линейки ILX511 Ширина пиксела
- 10. Функциональные возможности программы
- 11. Уровень шума
- 12. Вид установки
- 13. Вид приемника спереди
- 14. Вид приемника сзади
- 15. Полный вид спектра
- 16. Распределение интенсивности в полосе CN
- 17. Определение температуры NJ=NhcB(2J+1)/(kT)*exp(-[BJ(J+1)hc/(kT)] ln (Iисп/(J’+J’’+1))=ln C – B’J’(J’+1)hc/(kT),
- 18. Литература Г.Герцберг. Спектры и строение двухатомных молекул, ИЛ, Москва, 1949
- 19. Установка по изучению спектров поглощения

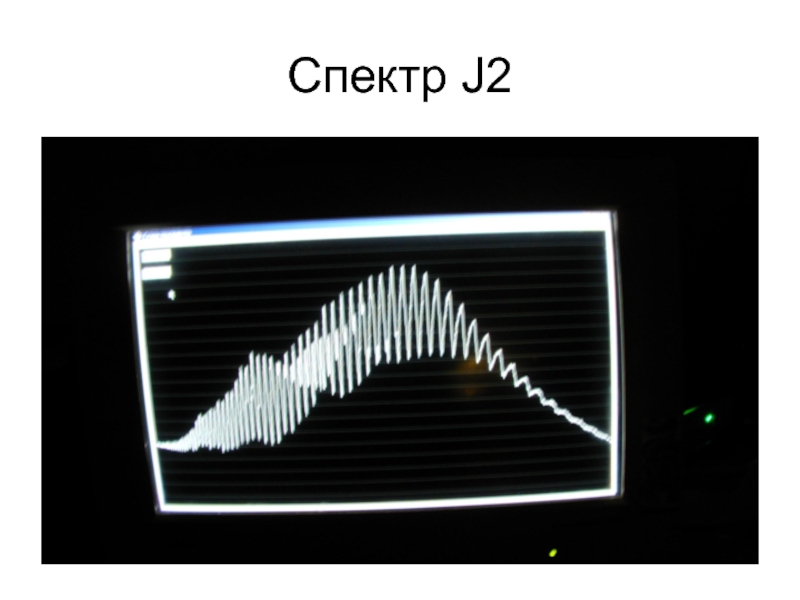

- 20. Спектр J2
Установка изучения вращательных спектров циана Определение вращательной температуры по распределению интенсивности в вращательной полосе спектра молекул циана
Слайд 1Использование информационно-коммуникационных технологий в лабораторном практикуме
Томский госуниверситет
Королев Б.В., Елисеев А.А., Горчаков
Слайд 2Установка изучения вращательных спектров циана
Определение вращательной температуры по распределению интенсивности в
вращательной полосе спектра молекул циана
Слайд 4Модернизация регистрации спектра
Замена фотопластинки на ПЗС-линейку
Использование микроконтроллера Mega128 для управления ПЗС-линейкой
, оцифровки и передачи данных
Использование компьютера для управления экспериментом и визуализации спектра
Использование компьютера для управления экспериментом и визуализации спектра

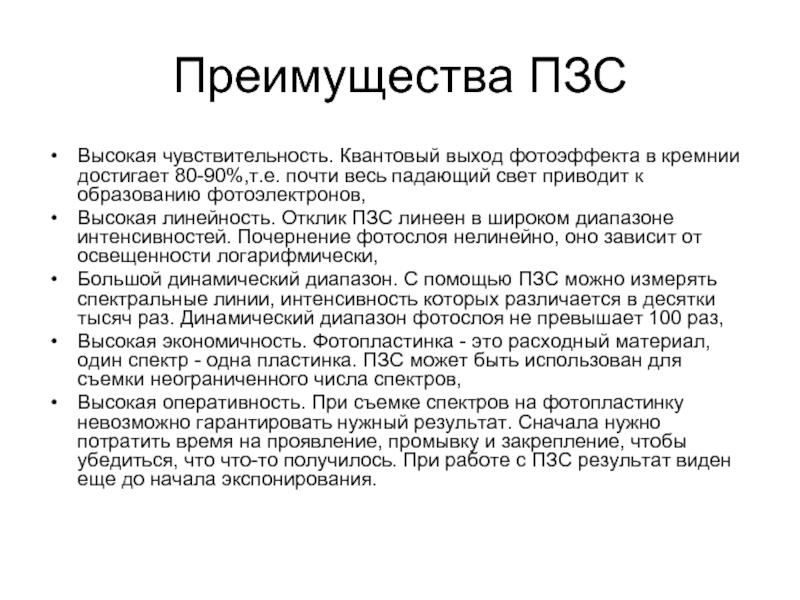

Слайд 6Преимущества ПЗС
Высокая чувствительность. Квантовый выход фотоэффекта в кремнии достигает 80-90%,т.е.
почти весь падающий свет приводит к образованию фотоэлектронов,
Высокая линейность. Отклик ПЗС линеен в широком диапазоне интенсивностей. Почернение фотослоя нелинейно, оно зависит от освещенности логарифмически,
Большой динамический диапазон. С помощью ПЗС можно измерять спектральные линии, интенсивность которых различается в десятки тысяч раз. Динамический диапазон фотослоя не превышает 100 раз,
Высокая экономичность. Фотопластинка - это расходный материал, один спектр - одна пластинка. ПЗС может быть использован для съемки неограниченного числа спектров,
Высокая оперативность. При съемке спектров на фотопластинку невозможно гарантировать нужный результат. Сначала нужно потратить время на проявление, промывку и закрепление, чтобы убедиться, что что-то получилось. При работе с ПЗС результат виден еще до начала экспонирования.
Высокая линейность. Отклик ПЗС линеен в широком диапазоне интенсивностей. Почернение фотослоя нелинейно, оно зависит от освещенности логарифмически,
Большой динамический диапазон. С помощью ПЗС можно измерять спектральные линии, интенсивность которых различается в десятки тысяч раз. Динамический диапазон фотослоя не превышает 100 раз,
Высокая экономичность. Фотопластинка - это расходный материал, один спектр - одна пластинка. ПЗС может быть использован для съемки неограниченного числа спектров,
Высокая оперативность. При съемке спектров на фотопластинку невозможно гарантировать нужный результат. Сначала нужно потратить время на проявление, промывку и закрепление, чтобы убедиться, что что-то получилось. При работе с ПЗС результат виден еще до начала экспонирования.
Слайд 7Недостатки ПЗС
Наличие темнового шума, ограничивающее время экспозиции
Индивидуальная зависимость термоэмиссии для каждого
отдельного пиксела, приводящая к геометрическому закону распределения шумов
Слайд 8Способы борьбы с этими недостатками
Последовательно снимаются отдельные спектры с экспозицией, при
которой еще не происходит насыщения, и суммируются с помощью компьютера.
измерить сначала только шум при закрытой щели, а затем открыть щель прибора и измерить шум плюс сигнал. После этого путем вычитания можно эффективно подавить шум.
измерить сначала только шум при закрытой щели, а затем открыть щель прибора и измерить шум плюс сигнал. После этого путем вычитания можно эффективно подавить шум.
Слайд 9Основные характеристики ПЗС-линейки ILX511
Ширина пиксела - 14 микрон,
Высота пиксела-200 микрон,
Количество
пикселов-2048 шт,
Спектральный диапазон -390 -1000 нм,
Экспозиция насыщения -0.004 лк*с,
Неравномерность чувствительности -5%,
Допустимая скорость считывания -2 млн. пикселов в секунду.
Спектральный диапазон -390 -1000 нм,
Экспозиция насыщения -0.004 лк*с,
Неравномерность чувствительности -5%,
Допустимая скорость считывания -2 млн. пикселов в секунду.
Слайд 17Определение температуры
NJ=NhcB(2J+1)/(kT)*exp(-[BJ(J+1)hc/(kT)]
ln (Iисп/(J’+J’’+1))=ln C – B’J’(J’+1)hc/(kT),
