Слайд 1ИНТЕРФЕЙСЫ И ПРОТОКОЛЫ ЦИФРОВОЙ ПЕРЕДАЧИ ИНФОРМАЦИИ Емец Сергей Викторович, доцент кафедры АТПП

УГНТУ, канд. техн. наук

Слайд 2КОДИРОВАНИЕ ЦИФРОВОЙ ИНФОРМАЦИИ ДЛЯ ПЕРЕДАЧИ ПО ПОСЛЕДОВАТЕЛЬНЫМ КАНАЛАМ
Униполярный код NRZ (non return

to zero)
Биполярный код NRZ
Код «Манчестер-II»
AMI-сигнал (alternate mark inversion)

Слайд 3ВРЕМЕННЫЕ ДИАГРАММЫ ЛИНЕЙНЫХ КОДОВ

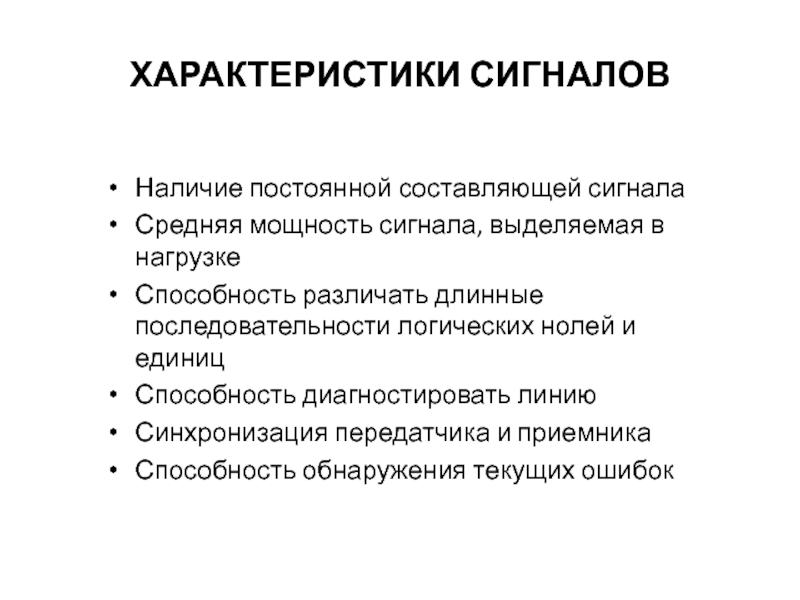

Слайд 4ХАРАКТЕРИСТИКИ СИГНАЛОВ
Наличие постоянной составляющей сигнала
Средняя мощность сигнала, выделяемая в нагрузке
Способность различать

длинные последовательности логических нолей и единиц
Способность диагностировать линию
Синхронизация передатчика и приемника
Способность обнаружения текущих ошибок

Слайд 5СПОСОБЫ ВВЕДЕНИЯ ИЗБЫТОЧНОСТИ В СИГНАЛ
Увеличение скорости передачи сигнала (Гц) по отношению

к скорости передачи информации (бит/с)
Введение дополнительных электрических уровней сигнала

Слайд 6ПОСЛЕДОВАТЕЛЬНЫЕ КАНАЛЫ СВЯЗИ, ИСПОЛЬЗУЮЩИЕ КОД NRZ


Слайд 7ФОРМАТ ПОСЫЛКИ И КОМАНДЫ
1 выбор контроллера (КОП = 001). В битах

данных (D0-D7) центральный процессор выставляет адрес контроллера, с которым необходимо установить связь.;
2 передача данных из центрального процессора в контроллер, выбранный командой 1 (КОП = 111). В этом случае данные (D0-D7) выставляет в линию NRZ центральный процессор.;
3 передача данных из контроллера, выбранного командой 1, в центральный процессор (КОП = 110). Центральный процессор выдает в линию стартовый бит и код операции, а затем переключается на прием данных (D0-D7;
4 контроль состояния контроллеров (КОП = 000) («приглашение к прерыванию»).

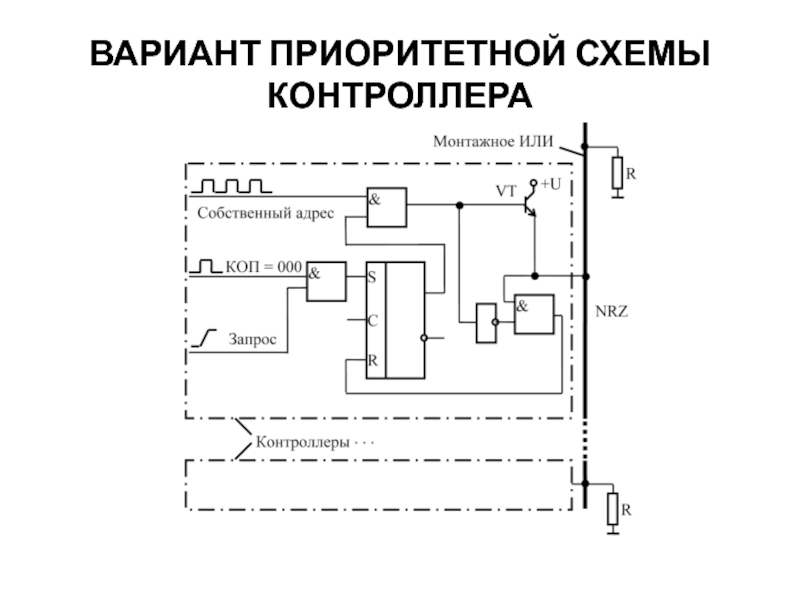

Слайд 8ВАРИАНТ ПРИОРИТЕТНОЙ СХЕМЫ КОНТРОЛЛЕРА


Слайд 9ТРЕБОВАНИЯ К СИНХРОННОСТИ ГЕНЕРАТОРОВ ПЕРЕДАТЧИКА И ПРИЕМНИКА ПРИ ОТСУТСТВИИ СИНХРОСИГНАЛОВ
Для 12-битной

посылки рассогласование работы генераторов не должно превышать 4%
12,5Δ < Т/2

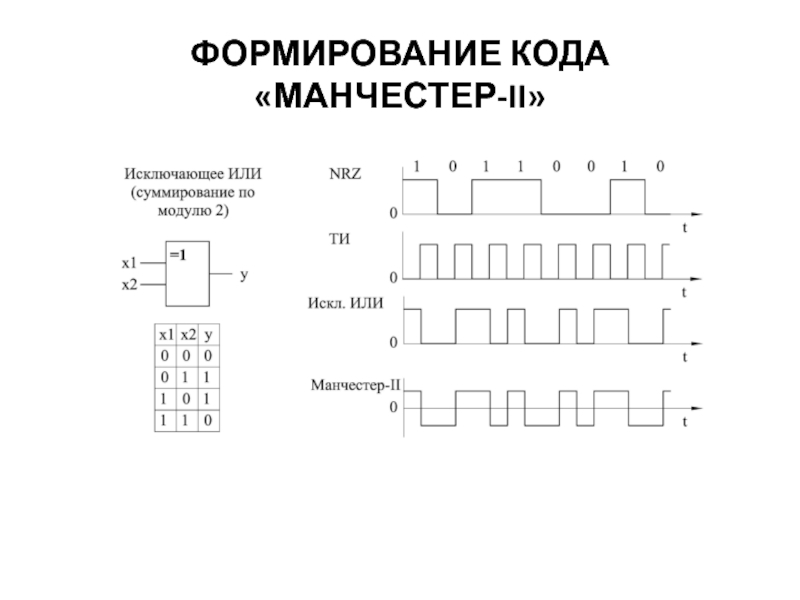

Слайд 10ФОРМИРОВАНИЕ КОДА «МАНЧЕСТЕР-II»


Слайд 11ФОРМАТ ПОСЫЛКИ В СТАНДАРТЕ RS-232
Стартовый бит
Биты данных в количестве от 5

до 8
Бит паритета Р может генерироваться, а может не генерироваться
Функции бита паритета: - защита данных в посылке на четность или на нечетность
- фиксация бита паритета в логическом состоянии «0» или «1» независимо от состава данных в посылке
Минимальное число стоп-битов: 1 или 2 (1,5 при 5-тибитной посылке)

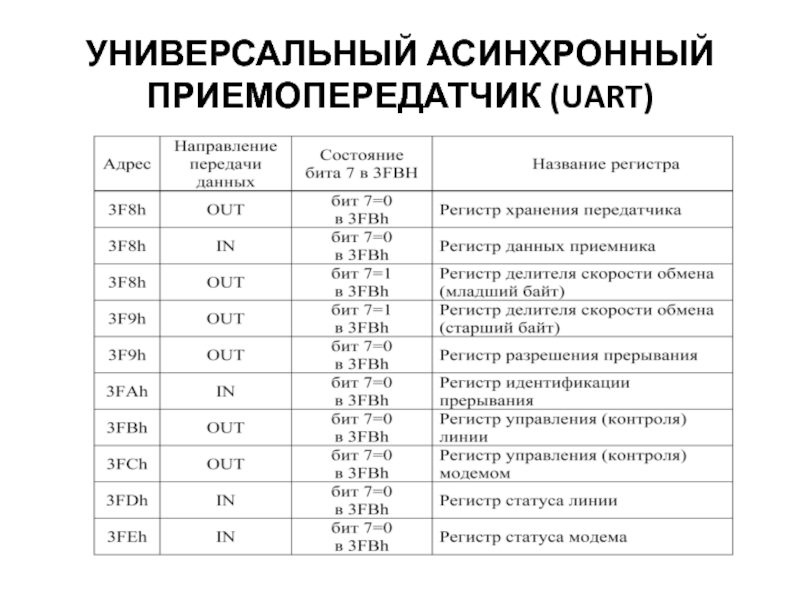

Слайд 12УНИВЕРСАЛЬНЫЙ АСИНХРОННЫЙ ПРИЕМОПЕРЕДАТЧИК (UART)

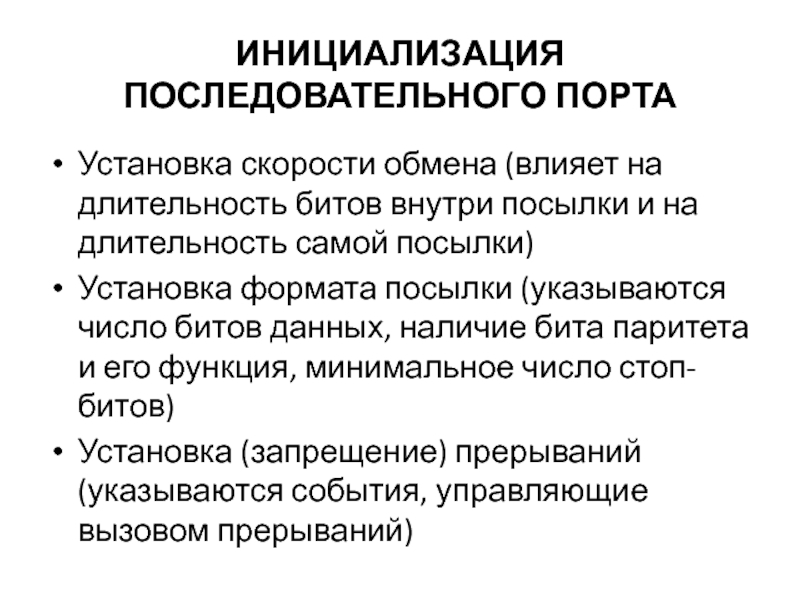

Слайд 13ИНИЦИАЛИЗАЦИЯ ПОСЛЕДОВАТЕЛЬНОГО ПОРТА
Установка скорости обмена (влияет на длительность битов внутри посылки

и на длительность самой посылки)
Установка формата посылки (указываются число битов данных, наличие бита паритета и его функция, минимальное число стоп-битов)
Установка (запрещение) прерываний (указываются события, управляющие вызовом прерываний)

Слайд 14ИНИЦИАЛИЗАЦИЯ СКОРОСТИ ОБМЕНА
1 Определяется двухбайтный делитель скорости обмена ДСО, соответствующий устанавливаемой скорости



2 Младший и старший байты ДСО записываются в соответствующие регистры делителей скорости обмена 3F8H и 3F9H при значении бита D7=1 в регистре контроля линии 3FBH
Например, при скорости V=300 бит/с десятичное значение ДСО равно 384 или в шестнадцатеричном виде 180H. В младший регистр ДСО по адресу 3F8H записывается число 80H, а в старший регистр ДСО по адресу 3F9H – число 01H




Слайд 15УСТАНОВКА ФОРМАТА ПОСЫЛКИ
Установка формата посылки осуществляется путем записи определенного числа в

регистр контроля линии 3FBH


D0-D1: устанавливают длину слова (00 – 5 бит; 01 – 6 бит; 10 – 7 бит; 11 – 8 бит данных в посылке)
D2: устанавливает минимальное число стоп-битов (0 – 1 стоп-бит; 1 – 2 стоп-бита)
D3: управляет генерацией бита паритета (0 – не генерируется; 1 – генерируется)
D4: определяет защиту данных (0 – на нечетность; 1 – на четность)
D5: управляет фиксацией бита паритета (0 – фиксация запрещена; 1 – фиксация разрешена)
D6: управляет «перерывом» в линии
D7: управляет адресацией регистров (0 – доступны все регистры кроме регистров ДСО; 1 – доступны регистры ДСО)

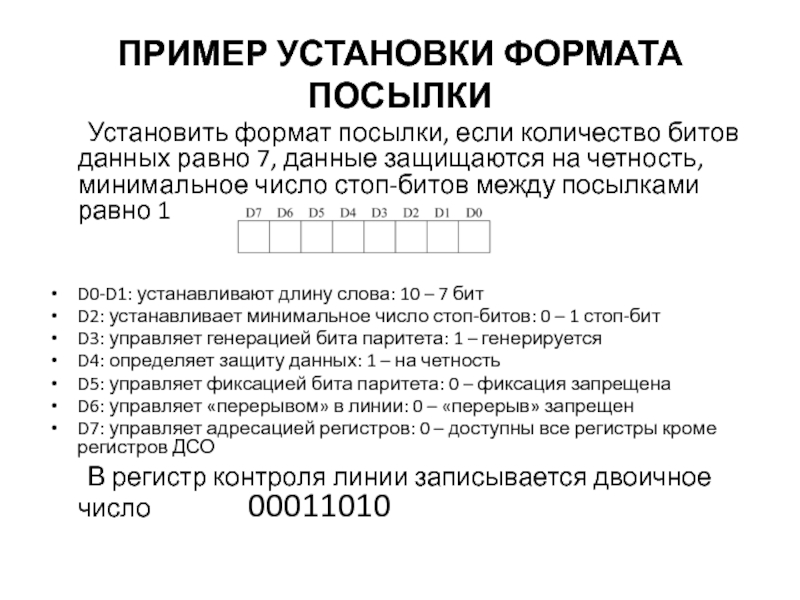

Слайд 16ПРИМЕР УСТАНОВКИ ФОРМАТА ПОСЫЛКИ
Установить формат посылки, если количество битов данных равно

7, данные защищаются на четность, минимальное число стоп-битов между посылками равно 1


D0-D1: устанавливают длину слова: 10 – 7 бит
D2: устанавливает минимальное число стоп-битов: 0 – 1 стоп-бит
D3: управляет генерацией бита паритета: 1 – генерируется
D4: определяет защиту данных: 1 – на четность
D5: управляет фиксацией бита паритета: 0 – фиксация запрещена
D6: управляет «перерывом» в линии: 0 – «перерыв» запрещен
D7: управляет адресацией регистров: 0 – доступны все регистры кроме регистров ДСО
В регистр контроля линии записывается двоичное число 00011010

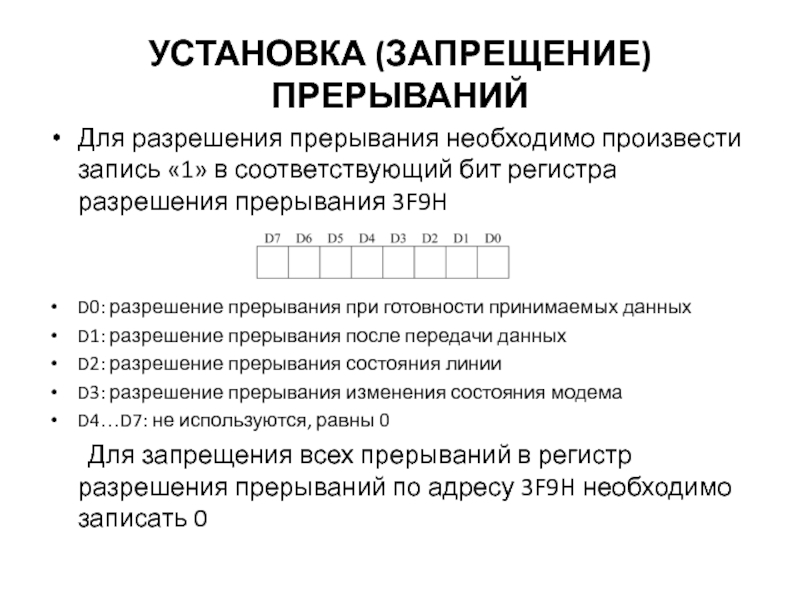

Слайд 17УСТАНОВКА (ЗАПРЕЩЕНИЕ) ПРЕРЫВАНИЙ
Для разрешения прерывания необходимо произвести запись «1» в соответствующий

бит регистра разрешения прерывания 3F9H


D0: разрешение прерывания при готовности принимаемых данных
D1: разрешение прерывания после передачи данных
D2: разрешение прерывания состояния линии
D3: разрешение прерывания изменения состояния модема
D4…D7: не используются, равны 0
Для запрещения всех прерываний в регистр разрешения прерываний по адресу 3F9H необходимо записать 0

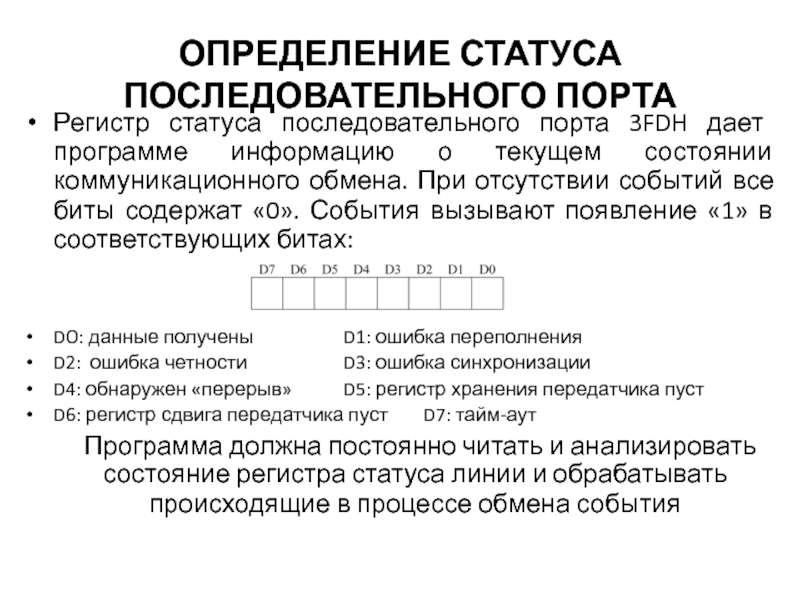

Слайд 18ОПРЕДЕЛЕНИЕ СТАТУСА ПОСЛЕДОВАТЕЛЬНОГО ПОРТА
Регистр статуса последовательного порта 3FDH дает программе информацию

о текущем состоянии коммуникационного обмена. При отсутствии событий все биты содержат «0». События вызывают появление «1» в соответствующих битах:


DO: данные получены D1: ошибка переполнения
D2: ошибка четности D3: ошибка синхронизации
D4: обнаружен «перерыв» D5: регистр хранения передатчика пуст
D6: регистр сдвига передатчика пуст D7: тайм-аут
Программа должна постоянно читать и анализировать состояние регистра статуса линии и обрабатывать происходящие в процессе обмена события

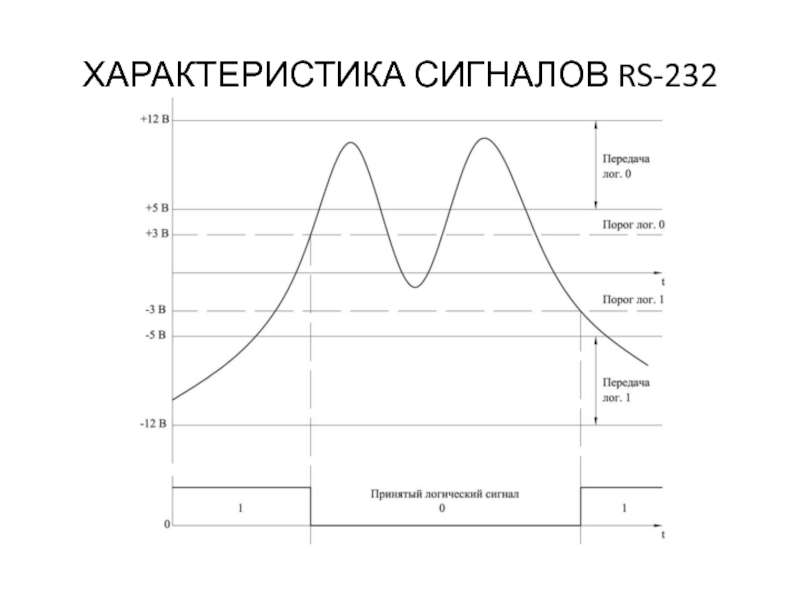

Слайд 19ХАРАКТЕРИСТИКА СИГНАЛОВ RS-232

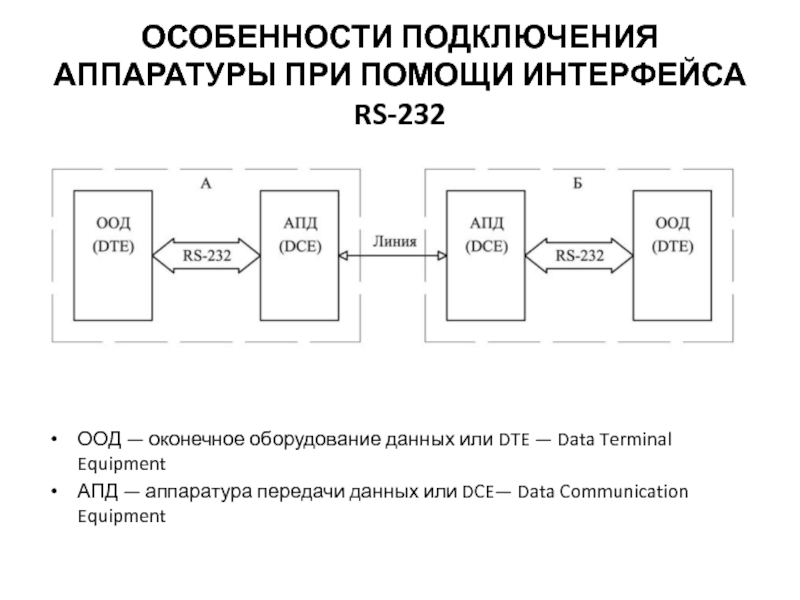

Слайд 20ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ АППАРАТУРЫ ПРИ ПОМОЩИ ИНТЕРФЕЙСА RS-232










ООД — оконечное оборудование данных

или DTE — Data Terminal Equipment
АПД — аппаратура передачи данных или DCE— Data Communication Equipment

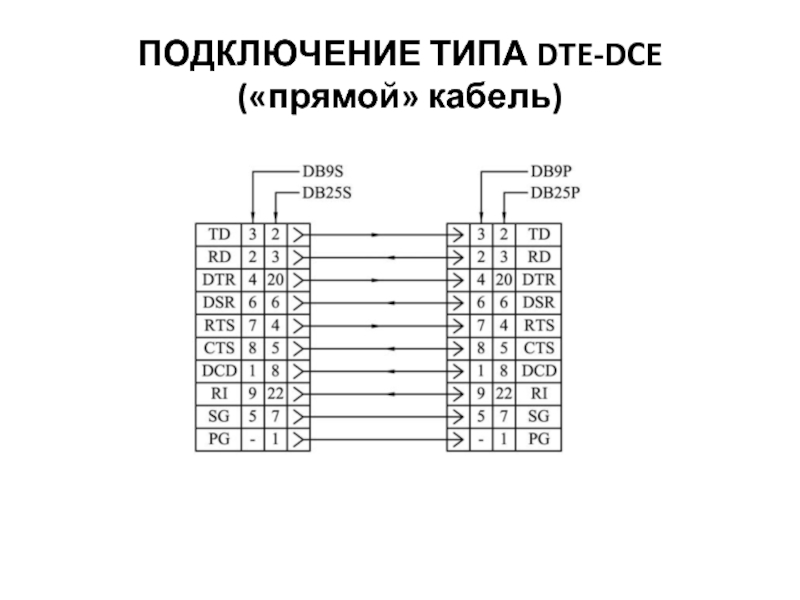

Слайд 21ПОДКЛЮЧЕНИЕ ТИПА DTE-DCE («прямой» кабель)


Слайд 22ПОДКЛЮЧЕНИЕ ТИПА DTE-DTE (кабель «нуль-модем»)

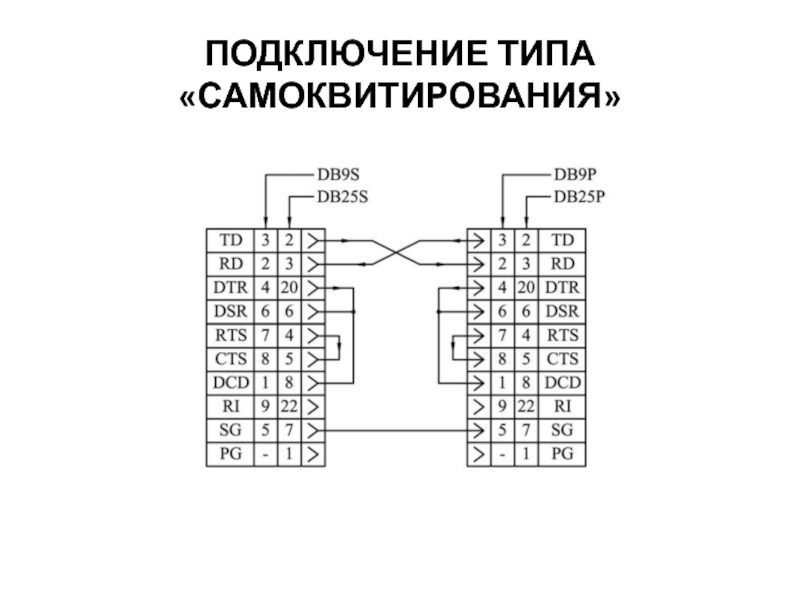

Слайд 23ПОДКЛЮЧЕНИЕ ТИПА «САМОКВИТИРОВАНИЯ»


Слайд 24АППАРАТНЫЙ ПРОТОКОЛ УПРАВЛЕНИЯ ПОТОКОМ RTS/CTS (HARDWARE FLOW CONTROL)

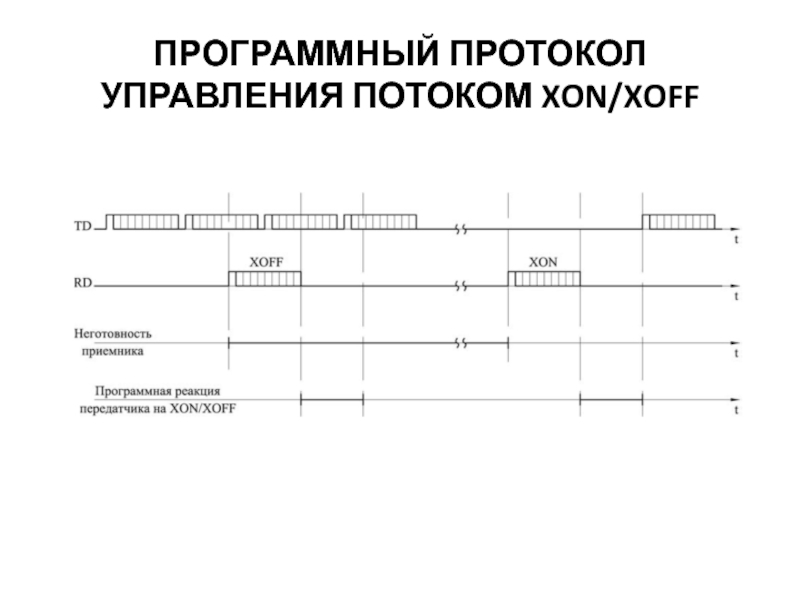

Слайд 25ПРОГРАММНЫЙ ПРОТОКОЛ УПРАВЛЕНИЯ ПОТОКОМ XON/XOFF


Слайд 26СПАСИБО ЗА ВНИМАНИЕ!
