Интегральные представления решения системы уравнения Максвелла в виде спектра поверхностных электромагнитных волн презентация
Содержание
- 1. Интегральные представления решения системы уравнения Максвелла в виде спектра поверхностных электромагнитных волн
- 2. Н.Л.Казанский, д.ф.-м.н 2 Л.Л.Досколович, д.ф.-м.н С.И.Харитонов, к.ф.-м.н Авторский коллектив
- 3. Постановка задачи [1] Barnes W L,
- 4. Уравнения поверхностных волн (1) (2) (3)

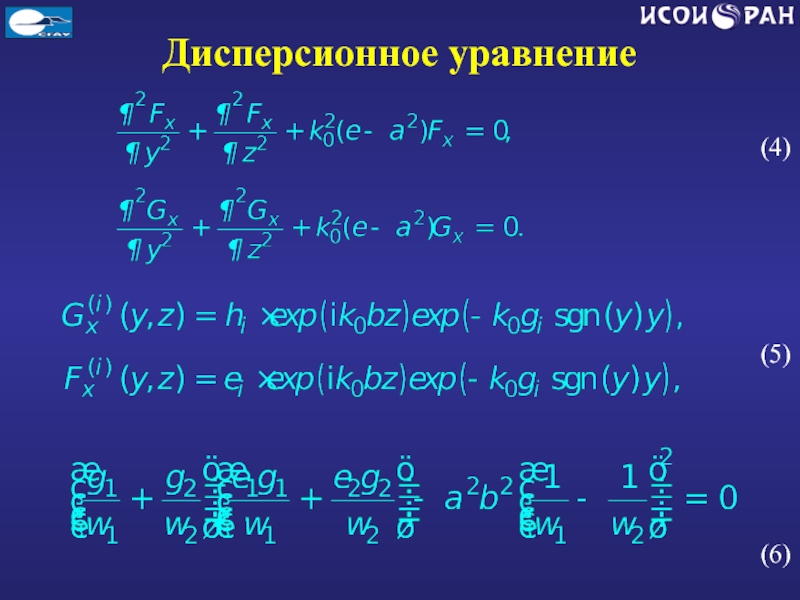

- 5. Дисперсионное уравнение (4) (5) (6)
- 6. Интегральные
- 7. Интеграл Кирхгофа для поверхностных плазмонов (11)
- 8. Асимптотические представления для функции Грина Приближение Френеля Приближение Фраунгофера (12) (13) (14)

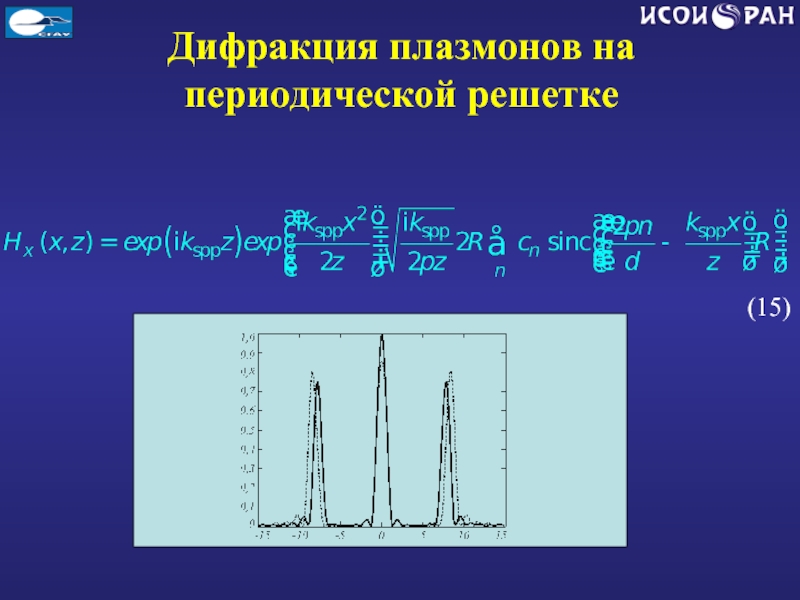

- 9. Дифракция плазмонов на периодической решетке (15)
- 10. Конические поверхностные плазмоны Решение в первой
- 11. Дисперсионное уравнение для конических поверхностных плазмонов
- 12. Прохождение через тонкую диэлектрическую пленку (8a) (9a) (10a)
- 13. Анализ коэффициента прохождения Условие максимального прохождения (11a) (12a)
Н.Л.Казанский,
д.ф.-м.н 2 Л.Л.Досколович,
д.ф.-м.н С.И.Харитонов,
к.ф.-м.н Авторский коллектив
Слайд 1
Интегральные представления решения системы уравнения Максвелла в виде спектра поверхностных электромагнитных
волн
Слайд 3

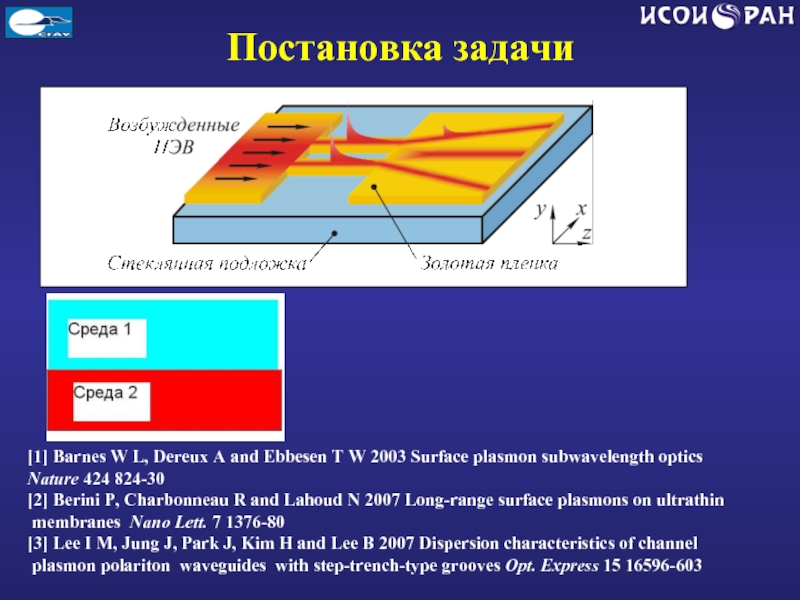

Постановка задачи
[1] Barnes W L, Dereux A and Ebbesen T W
2003 Surface plasmon subwavelength optics
Nature 424 824-30
[2] Berini P, Charbonneau R and Lahoud N 2007 Long-range surface plasmons on ultrathin
membranes Nano Lett. 7 1376-80
[3] Lee I M, Jung J, Park J, Kim H and Lee B 2007 Dispersion characteristics of channel
plasmon polariton waveguides with step-trench-type grooves Opt. Express 15 16596-603
Nature 424 824-30
[2] Berini P, Charbonneau R and Lahoud N 2007 Long-range surface plasmons on ultrathin
membranes Nano Lett. 7 1376-80
[3] Lee I M, Jung J, Park J, Kim H and Lee B 2007 Dispersion characteristics of channel
plasmon polariton waveguides with step-trench-type grooves Opt. Express 15 16596-603
Слайд 8Асимптотические представления для функции Грина
Приближение Френеля
Приближение Фраунгофера
(12)
(13)
(14)
Слайд 10Конические поверхностные плазмоны
Решение в первой среде
Решение во второй среде
)
(1a)
(2a)
(3a)
(4a)
Слайд 11Дисперсионное уравнение для конических поверхностных плазмонов
Общее решение в виде спектра конических
плазмонов
(5a)
(6a)
(7a)
