Инструкция по подготовке SSR. Версия SSR v4.0. Версия инструкции v1.1 презентация

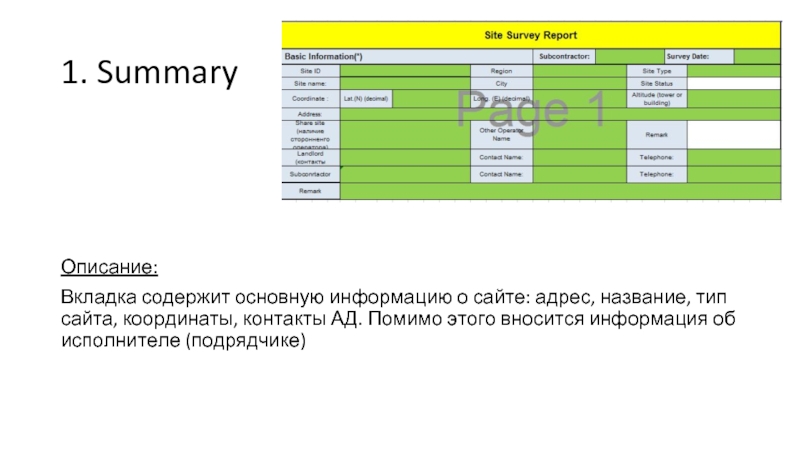

координаты, контакты АД. Помимо этого вносится информация об исполнителе (подрядчике)

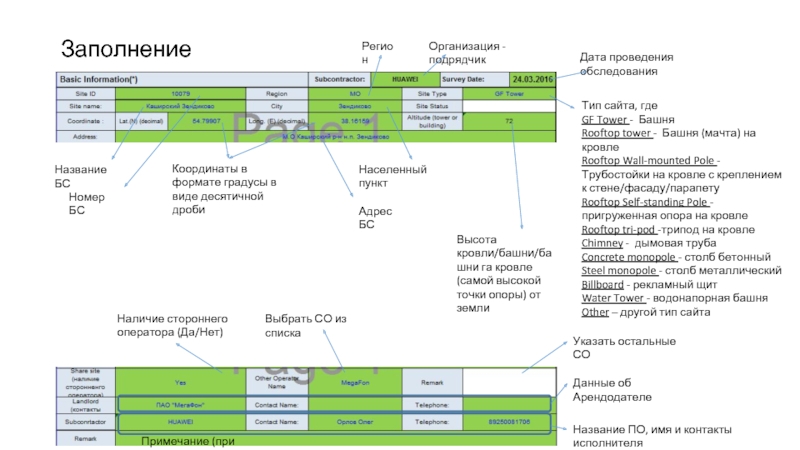

Башня
Rooftop tower - Башня (мачта) на кровле
Rooftop Wall-mounted Pole - Трубостойки на кровле с креплением к стене/фасаду/парапету
Rooftop Self-standing Pole - пригруженная опора на кровле
Rooftop tri-pod -трипод на кровле
Chimney - дымовая труба
Concrete monopole - столб бетонный
Steel monopole - столб металлический
Billboard - рекламный щит
Water Tower - водонапорная башня
Other – другой тип сайта

Высота кровли/башни/башни га кровле(самой высокой точки опоры) от земли

Регион

Координаты в формате градусы в виде десятичной дроби

Населенный пункт

Адрес БС

Название ПО, имя и контакты исполнителя

Данные об Арендодателе

Наличие стороннего оператора (Да/Нет)

Выбрать СО из списка

Указать остальные СО

Примечание (при необходимости)

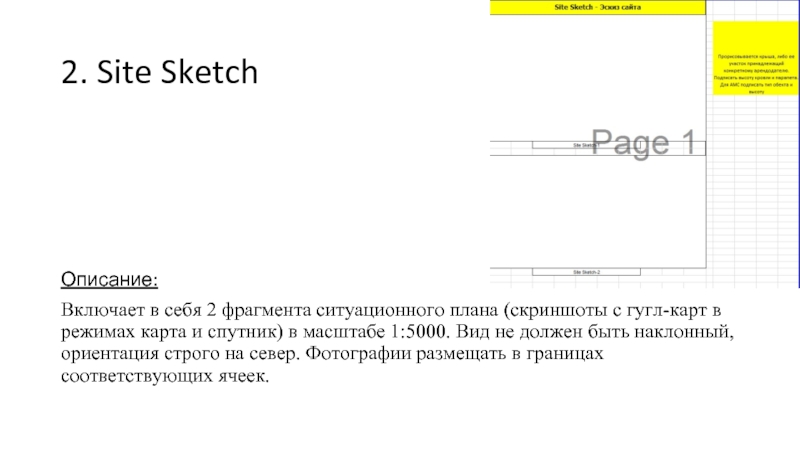

гугл-карт в режимах карта и спутник) в масштабе 1:5000. Вид не должен быть наклонный, ориентация строго на север. Фотографии размещать в границах соответствующих ячеек.

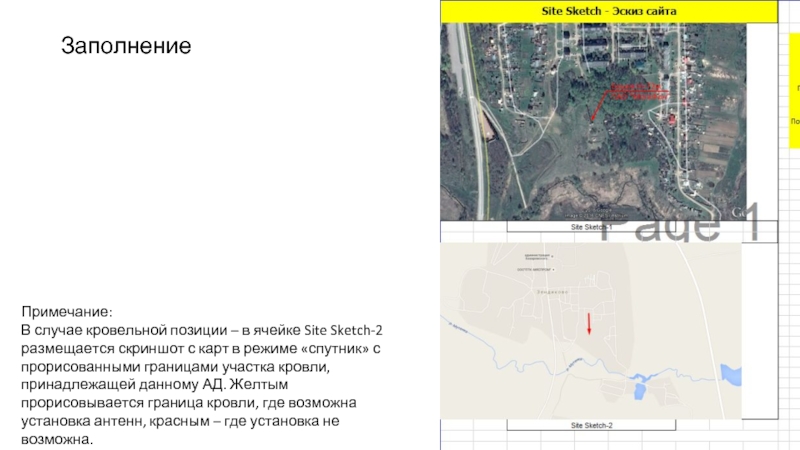

с карт в режиме «спутник» с прорисованными границами участка кровли, принадлежащей данному АД. Желтым прорисовывается граница кровли, где возможна установка антенн, красным – где установка не возможна.

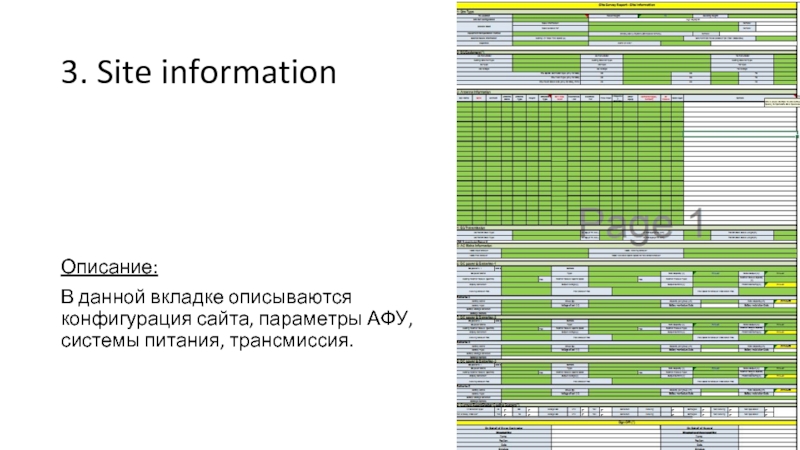

питания, трансмиссия.

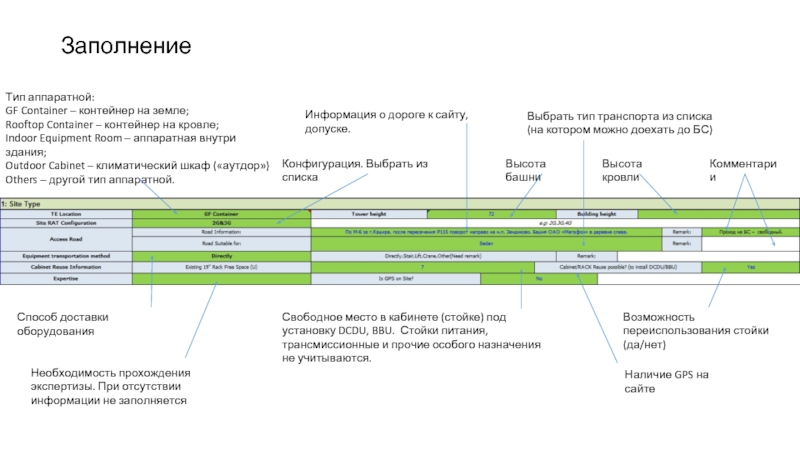

кровле;
Indoor Equipment Room – аппаратная внутри здания;
Outdoor Cabinet – климатический шкаф («аутдор»)
Others – другой тип аппаратной.

Конфигурация. Выбрать из списка

Высота башни

Высота кровли

Комментарии

Наличие GPS на сайте

Необходимость прохождения экспертизы. При отсутствии информации не заполняется

Способ доставки оборудования

Возможность переиспользования стойки (да/нет)

Выбрать тип транспорта из списка (на котором можно доехать до БС)

Свободное место в кабинете (стойке) под установку DCDU, BBU. Стойки питания, трансмиссионные и прочие особого назначения не учитываются.

Информация о дороге к сайту, допуске.

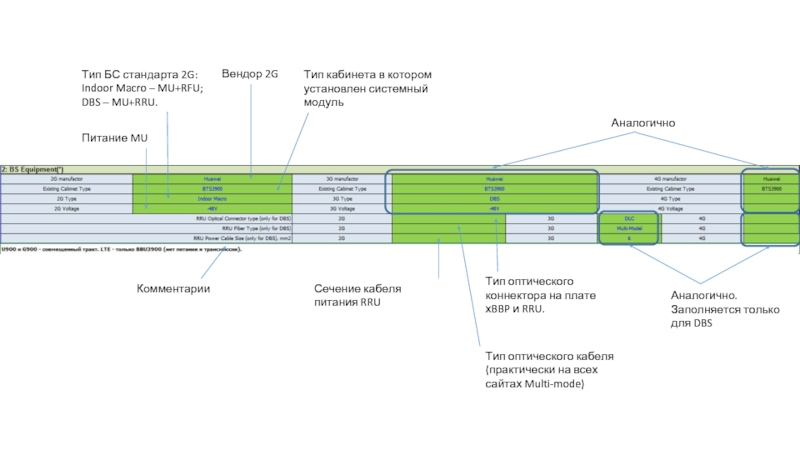

Macro – MU+RFU;
DBS – MU+RRU.

Питание MU

Тип оптического кабеля
(практически на всех сайтах Multi-mode)

Аналогично

Тип оптического коннектора на плате хBBP и RRU.

Сечение кабеля питания RRU

Аналогично. Заполняется только для DBS

Комментарии

но возможность установки имеется

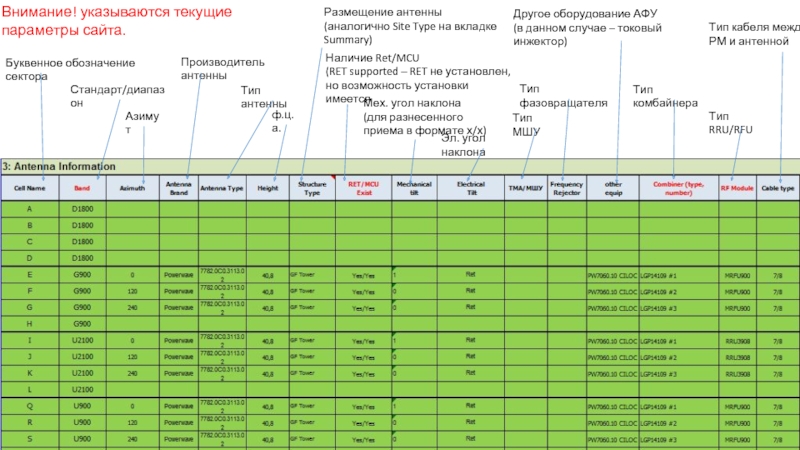

Размещение антенны
(аналогично Site Type на вкладке Summary)

Мех. угол наклона
(для разнесенного приема в формате х/х)

Тип МШУ

Тип фазовращателя

Другое оборудование АФУ
(в данном случае – токовый инжектор)

Тип комбайнера

Эл. угол наклона

Тип RRU/RFU

Тип кабеля между РМ и антенной

Внимание! указываются текущие параметры сайта.

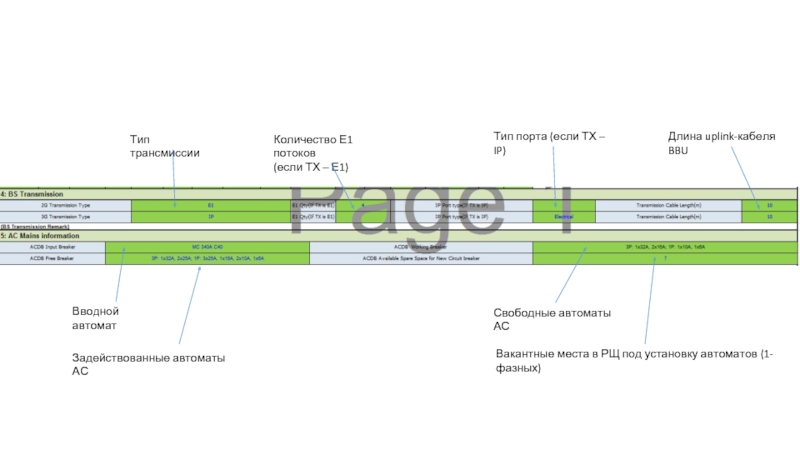

IP)

Длина uplink-кабеля BBU

Вакантные места в РЩ под установку автоматов (1-фазных)

Свободные автоматы АС

Вводной автомат

Задействованные автоматы АС

выпрямителя

Состояние дисплея
(Good/Bad/No display/Does not work)

Свободные посадочные места под выпрямители

Напряжение Ток
Показания дисплея (выходные параметры)

Выходная мощность (текущая)

Количество установленных выпрямителей

В данной строке описываются автоматы ИБП, не считая вводного и автоматов ИБП (задействованные/свободные/свободные места под установку)

Внимание! Описывать все ИБП (до трех), установленные на сайте в порядке: ИБП BTS, ИБП для трансмиссионного оборудования, остальные.

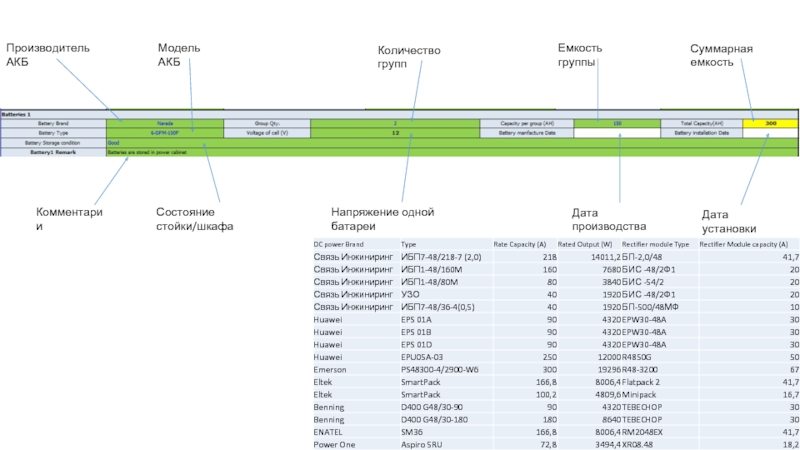

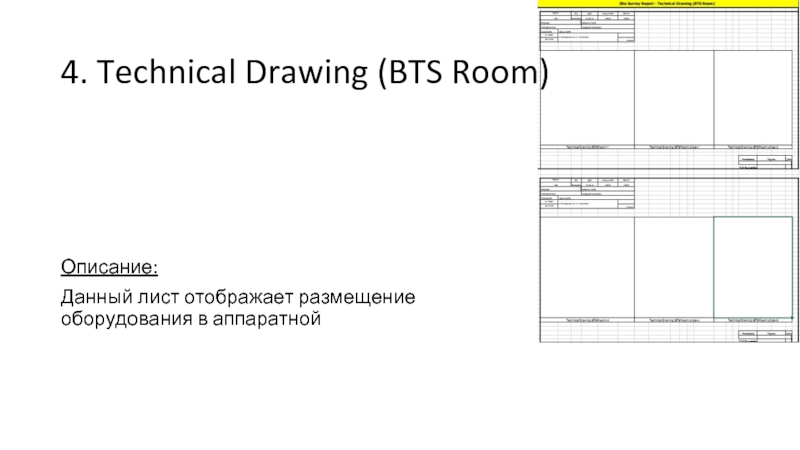

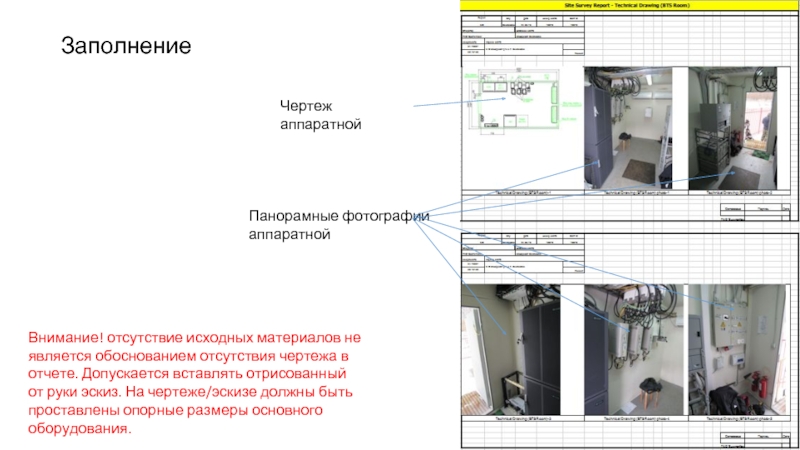

отчете. Допускается вставлять отрисованный от руки эскиз. На чертеже/эскизе должны быть проставлены опорные размеры основного оборудования.

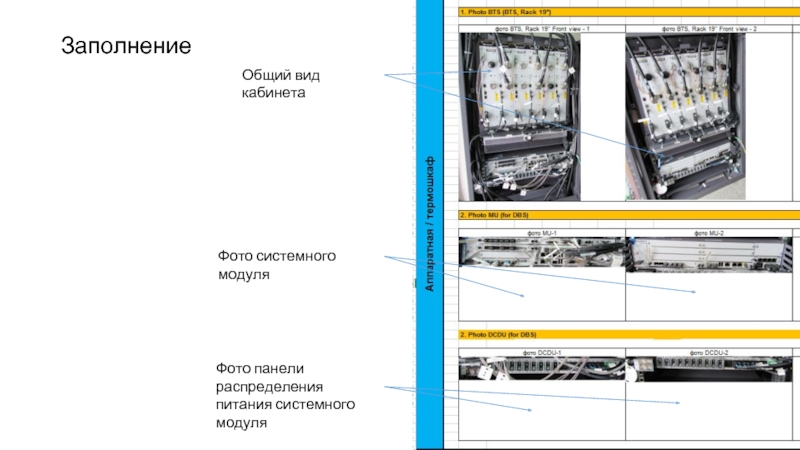

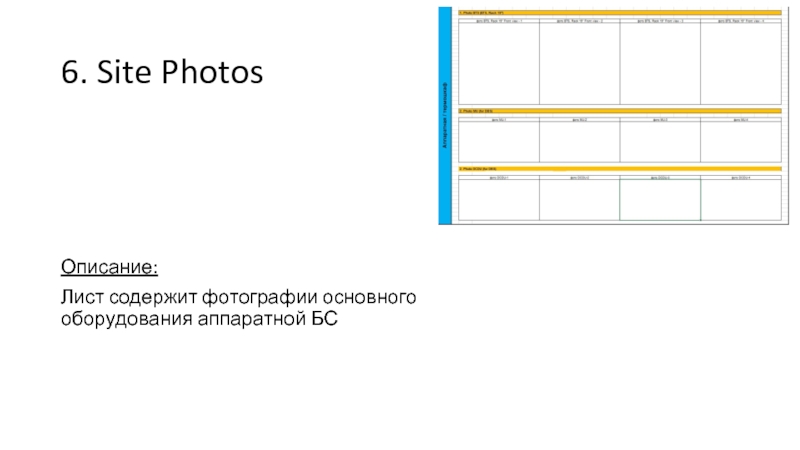

Панорамные фотографии аппаратной

ВК

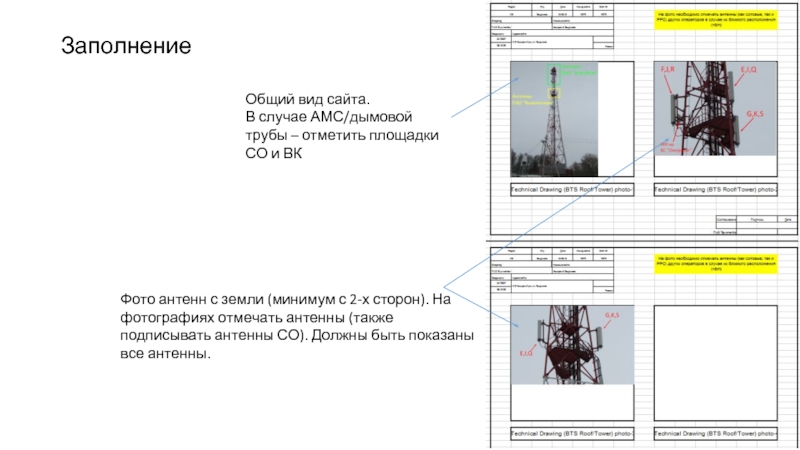

Фото антенн с земли (минимум с 2-х сторон). На фотографиях отмечать антенны (также подписывать антенны СО). Должны быть показаны все антенны.

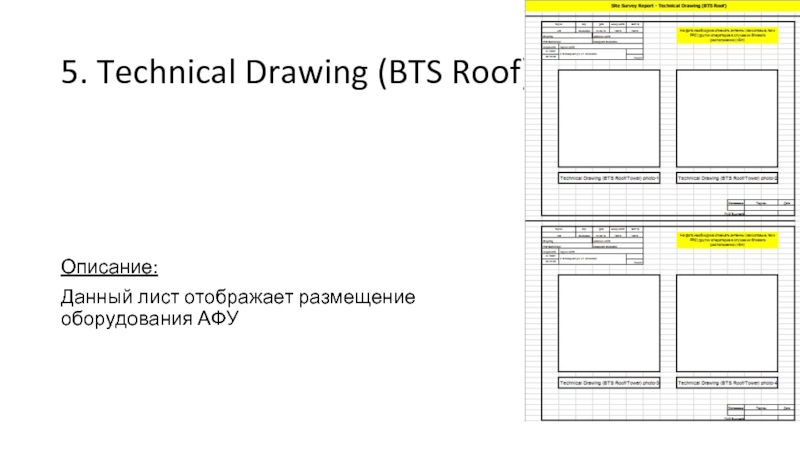

отчете. Допускается вставлять отрисованный от руки эскиз. На чертеже/эскизе должны быть проставлены основные размеры.

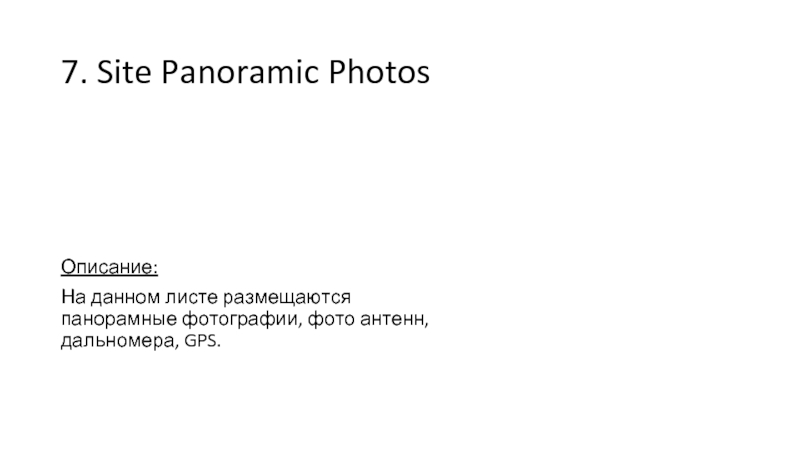

дальномера, GPS.

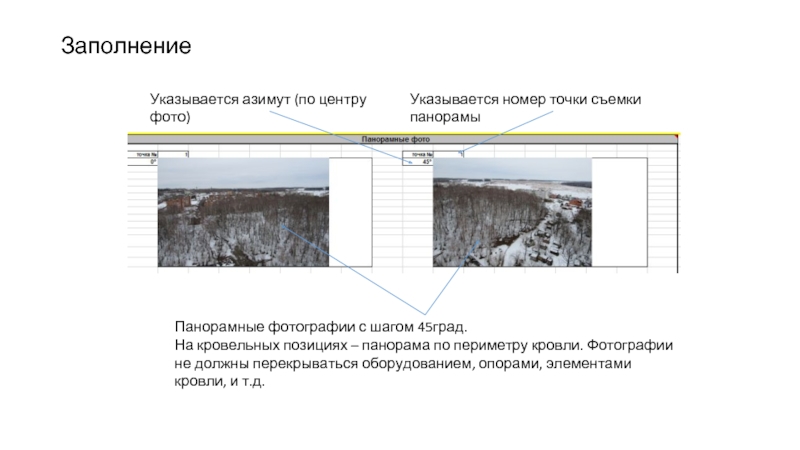

периметру кровли. Фотографии не должны перекрываться оборудованием, опорами, элементами кровли, и т.д.

Указывается номер точки съемки панорамы

Указывается азимут (по центру фото)

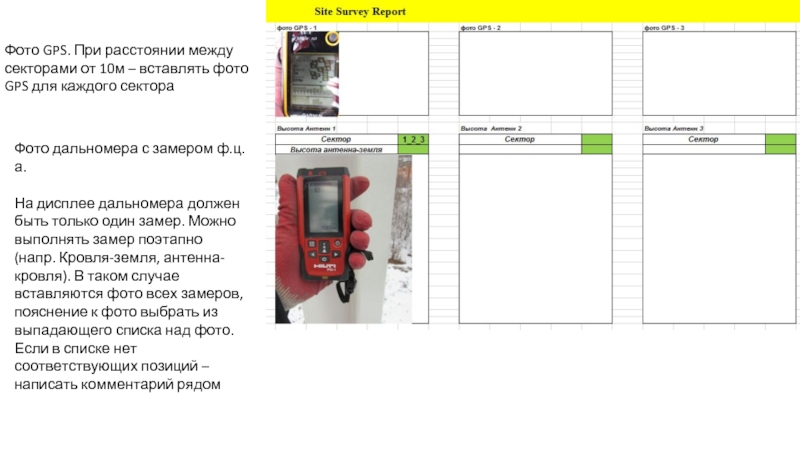

GPS для каждого сектора

Фото дальномера с замером ф.ц.а.

На дисплее дальномера должен быть только один замер. Можно выполнять замер поэтапно (напр. Кровля-земля, антенна-кровля). В таком случае вставляются фото всех замеров, пояснение к фото выбрать из выпадающего списка над фото. Если в списке нет соответствующих позиций – написать комментарий рядом

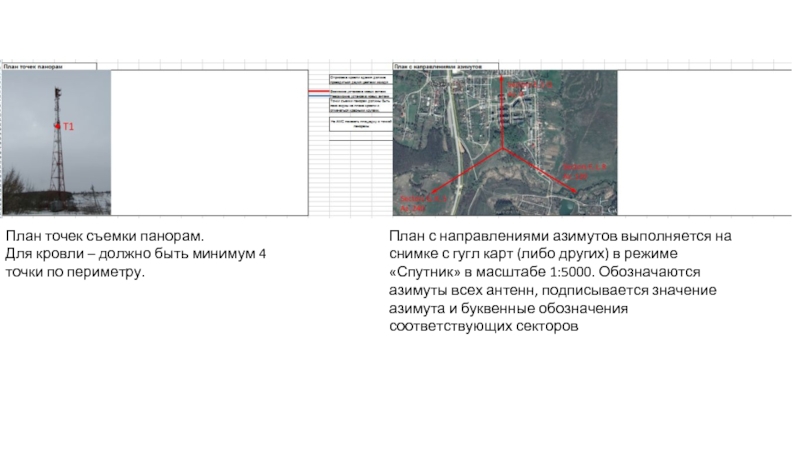

по периметру.

План с направлениями азимутов выполняется на снимке с гугл карт (либо других) в режиме «Спутник» в масштабе 1:5000. Обозначаются азимуты всех антенн, подписывается значение азимута и буквенные обозначения соответствующих секторов

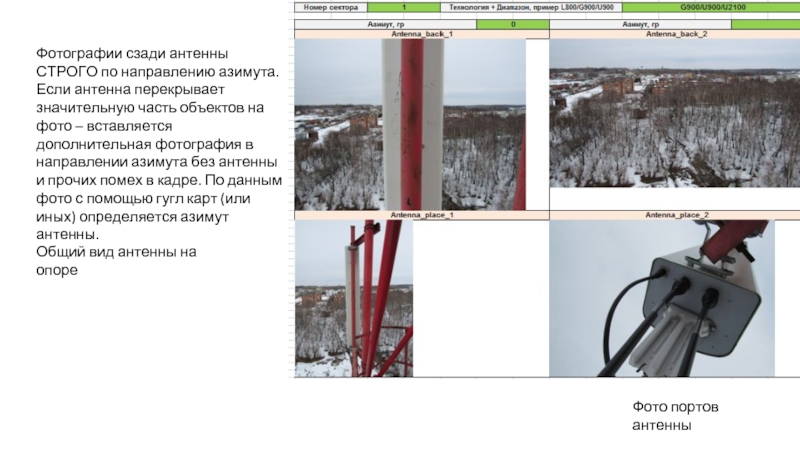

часть объектов на фото – вставляется дополнительная фотография в направлении азимута без антенны и прочих помех в кадре. По данным фото с помощью гугл карт (или иных) определяется азимут антенны.

Общий вид антенны на опоре

Фото портов антенны

заполняется

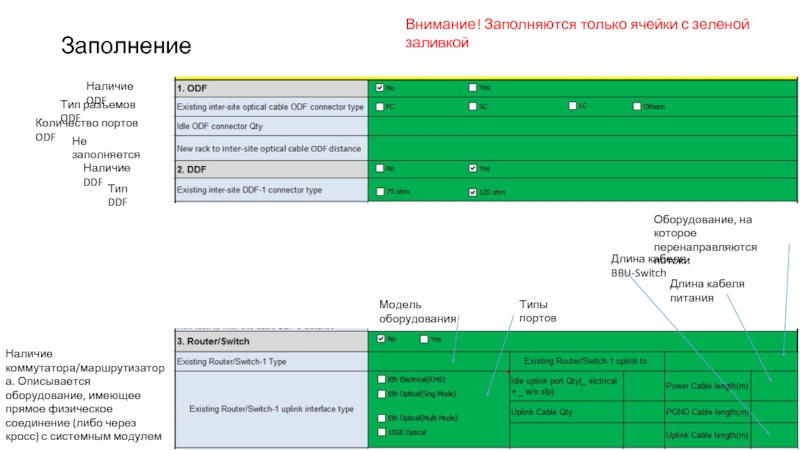

Наличие коммутатора/маршрутизатора. Описывается оборудование, имеющее прямое физическое соединение (либо через кросс) с системным модулем

Модель оборудования

Тип DDF

Оборудование, на которое перенаправляются потоки

Типы портов

Тип разъемов ODF

Длина кабеля питания

Длина кабеля BBU-Switch

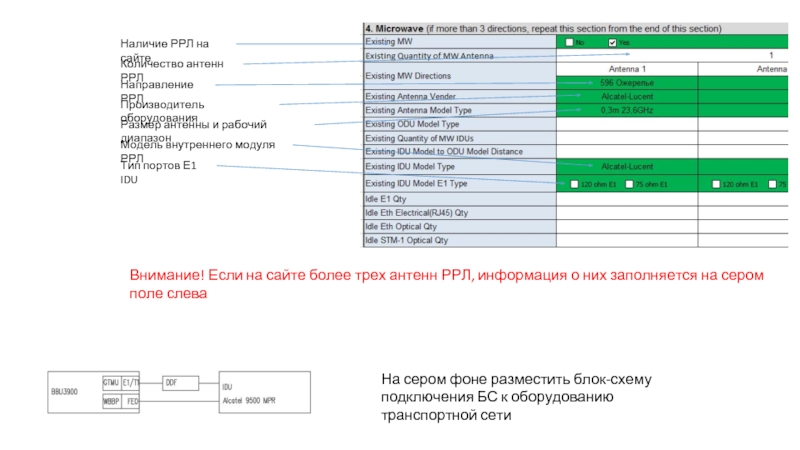

диапазон

Модель внутреннего модуля РРЛ

Тип портов Е1 IDU

Внимание! Если на сайте более трех антенн РРЛ, информация о них заполняется на сером поле слева

На сером фоне разместить блок-схему подключения БС к оборудованию транспортной сети

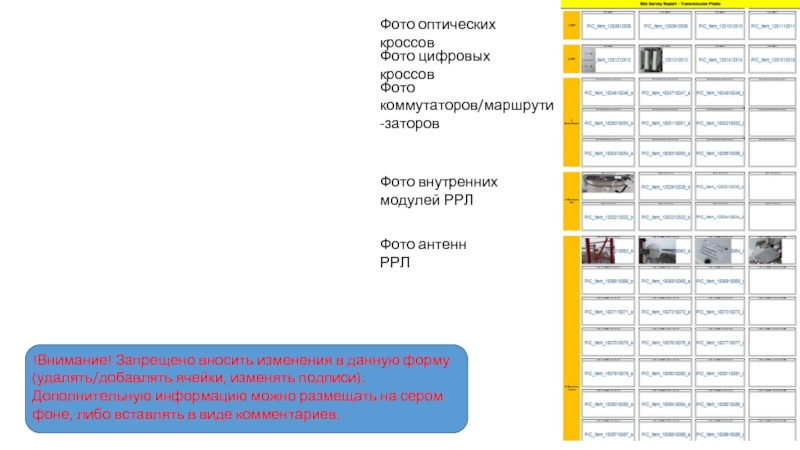

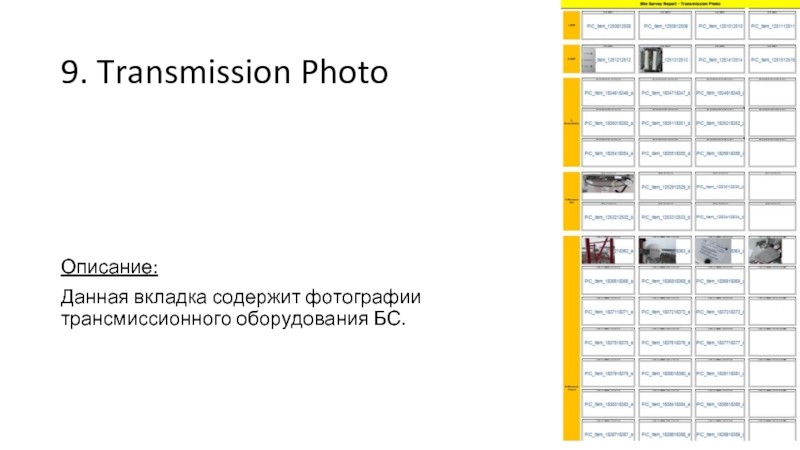

Запрещено вносить изменения в данную форму (удалять/добавлять ячейки, изменять подписи). Дополнительную информацию можно размещать на сером фоне, либо вставлять в виде комментариев.
