Инструкция по наладке узла управления отопления по зависимой схеме

Слайд 1Инструкция по наладке узла управления отопления по зависимой схеме

Слайд 2Инструкция по наладке узла управления
отопления по зависимой схеме

Слайд 3Статическое давление (P2) в системе отопления необходимое для заполнения трубопроводов и

удаления воздуха - 4-6 кгс/см2 или «Н» - высота дома (метр) + 5 м.в.ст
Давление в подающем трубопроводе от котельной (P1)≤7,5 кгс/см2, для обеспечения перепада давления 1,5-2,0 кгс/см2, необходимого для создания стабильной циркуляции в системе отопления.
После редукционного клапана устанавливается давление на вводе в системе отопления не выше 6 кгс/см2 для предотвращения разрушения батарей отопления.
Испытательное давление систем отопления устанавливают 6 кгс/см2.

Правила эксплуатации систем отопления по зависимой схеме от котельных устанавливают:

Инструкция по наладке узла управления
отопления по зависимой схеме


Слайд 41. Осмотреть узел управления отопления: на внешних поверхностях трубопроводах и оборудования

не должны быть подтеков и ослабленных стыков.

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

2. Вся запорная арматура со стороны теплосети и системы отопления должна быть закрыта.

3. Регулирующий клапан должен находиться в открытом положении.

4. Циркуляционные насосы и управляющие контроллеры должны быть выключены.

Инструкция по наладке узла управления
отопления по зависимой схеме


Слайд 51. Открываем шаровой кран 2 на обратном трубопроводе со стороны теплосети.
2
1
2-2
1-1
Инструкция

по наладке узла управления
отопления по зависимой схеме


в СО

из СО

из теплосети

в теплосеть

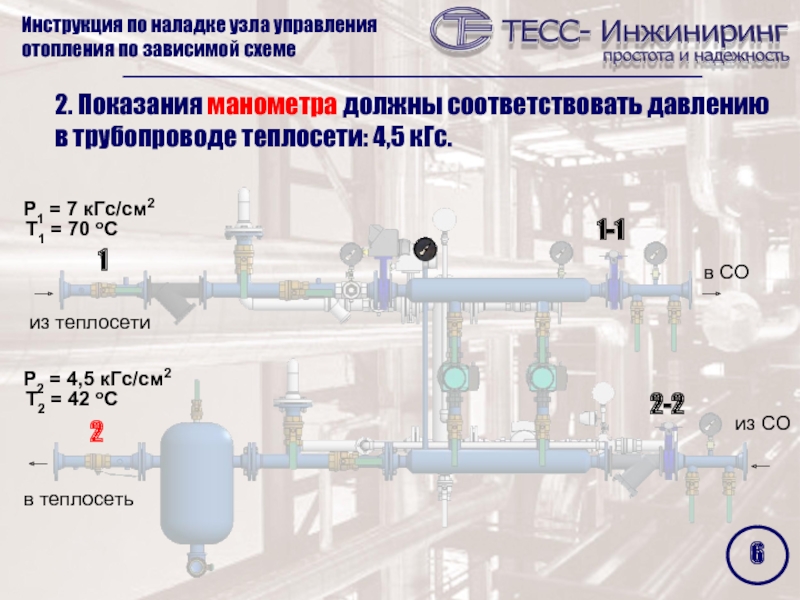

Слайд 62. Показания манометра должны соответствовать давлению в трубопроводе теплосети: 4,5 кГс.
2
1
2-2
1-1
Инструкция

по наладке узла управления
отопления по зависимой схеме


в СО

из СО

из теплосети

в теплосеть

Слайд 73. Открываем шаровой кран 1-1 подающего трубопровода для заполнения системы отопления.
2
1
2-2
1-1
Инструкция

по наладке узла управления
отопления по зависимой схеме


в СО

из СО

из теплосети

в теплосеть

Слайд 84. Показания манометра СО должны соответствовать давлению в обратном трубопроводе теплосети:

4,5 кГс.

2

1

2-2

1-1

Инструкция по наладке узла управления
отопления по зависимой схеме


в СО

из СО

из теплосети

в теплосеть

Слайд 95. Показания манометра на обратном трубопроводе СО должны сравняться с показаниями

манометра в подающем трубопроводе СО: 4,5 кГс.

2

1

2-2

1-1

Инструкция по наладке узла управления
отопления по зависимой схеме


в СО

из СО

из теплосети

в теплосеть

Слайд 106. Открываем шаровой кран 2-2.
2
1
2-2
1-1
Инструкция по наладке узла управления
отопления по зависимой

схеме


в СО

из СО

из теплосети

в теплосеть

Слайд 117. Показания манометра на редукционном клапане должны сравняться с показаниями манометра

в системе отопления СО: 4,5 кГс. Выпускаем воздух из верхних точек СО.

2

1

2-2

1-1

Инструкция по наладке узла управления
отопления по зависимой схеме


в СО

из СО

из теплосети

в теплосеть

Слайд 128. Открываем шаровой кран 1 на подающем трубопроводе со стороны теплосети.
2
1
2-2
1-1
Инструкция

по наладке узла управления
отопления по зависимой схеме


в СО

из СО

из теплосети

в теплосеть

Слайд 139. Регулировкой редукционного клапана устанавливаем давление в подающем трубопроводе СО 6

кГс.

2

1

2-2

1-1

Инструкция по наладке узла управления
отопления по зависимой схеме


в СО

из СО

из теплосети

в теплосеть

Слайд 1410. Включаем циркуляционный насос.
2
1
2-2
1-1
Инструкция по наладке узла управления
отопления по зависимой

схеме


в СО

из СО

из теплосети

в теплосеть

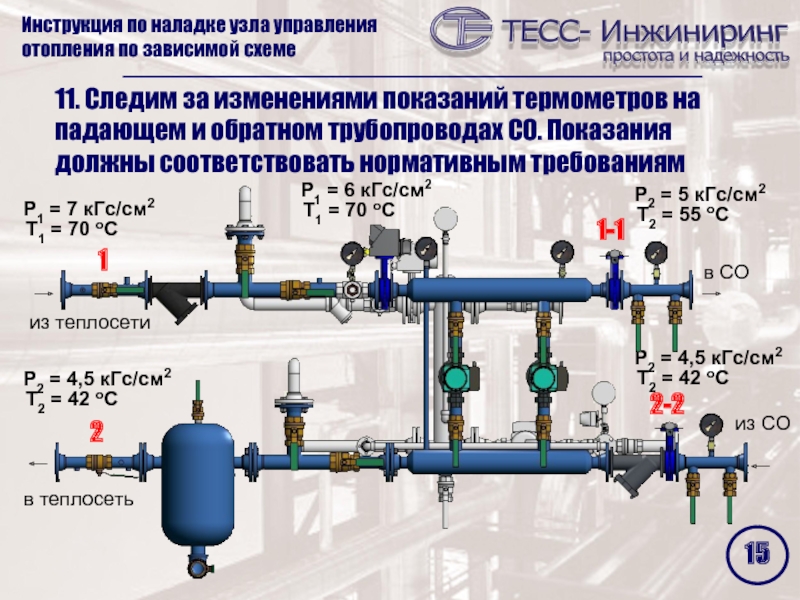

Слайд 1511. Следим за изменениями показаний термометров на падающем и обратном трубопроводах

СО. Показания должны соответствовать нормативным требованиям

2

1

2-2

1-1

Инструкция по наладке узла управления
отопления по зависимой схеме


в СО

из СО

из теплосети

в теплосеть

Слайд 16Программирование микропроцессорного контроллера Микконт М-180 м 4-3 для системы отопления

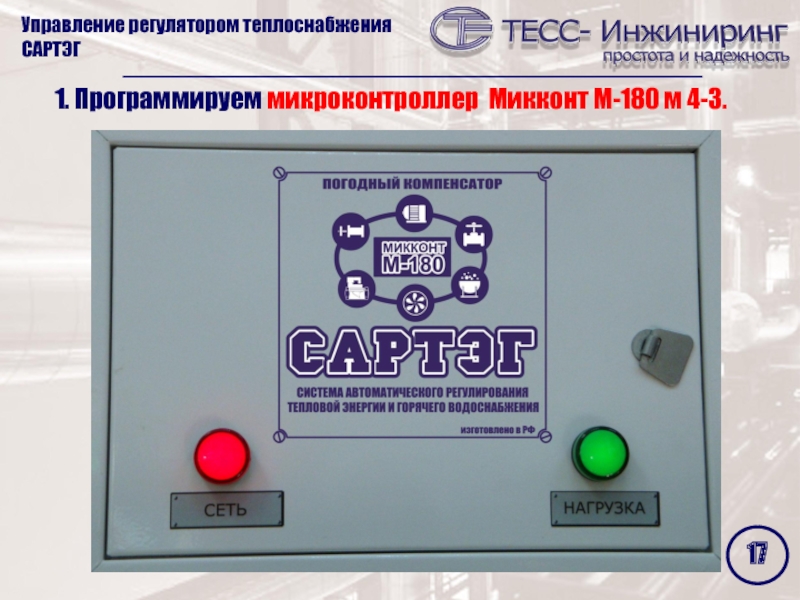

Слайд 171. Программируем микроконтроллер Микконт М-180 м 4-3.
Управление регулятором теплоснабжения САРТЭГ

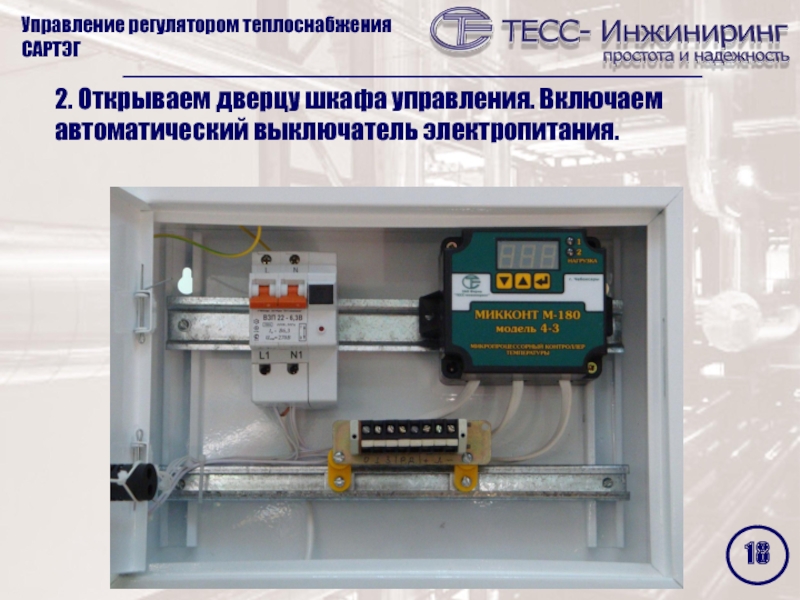

Слайд 182. Открываем дверцу шкафа управления. Включаем автоматический выключатель электропитания.
Управление регулятором

теплоснабжения САРТЭГ


Слайд 193. На индикаторе микроконтроллера высвечивается показания второго термодатчика °С.
Управление регулятором теплоснабжения САРТЭГ

Слайд 204. Нажатием кнопки «▼» вызываем показания первого датчика температуры °С.
Управление регулятором

теплоснабжения САРТЭГ


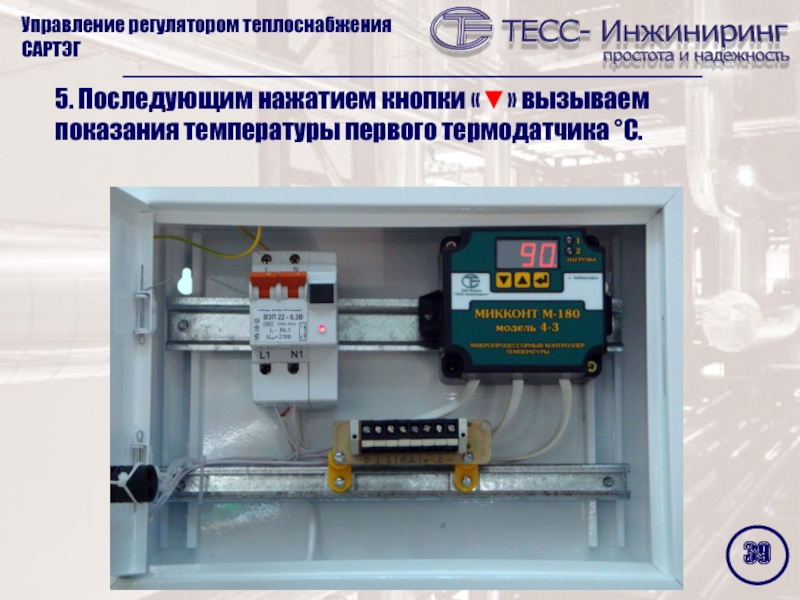

Слайд 215. Последующим нажатием кнопки «▼» вызываем показания третьего термодатчика °С.
Управление регулятором

теплоснабжения САРТЭГ

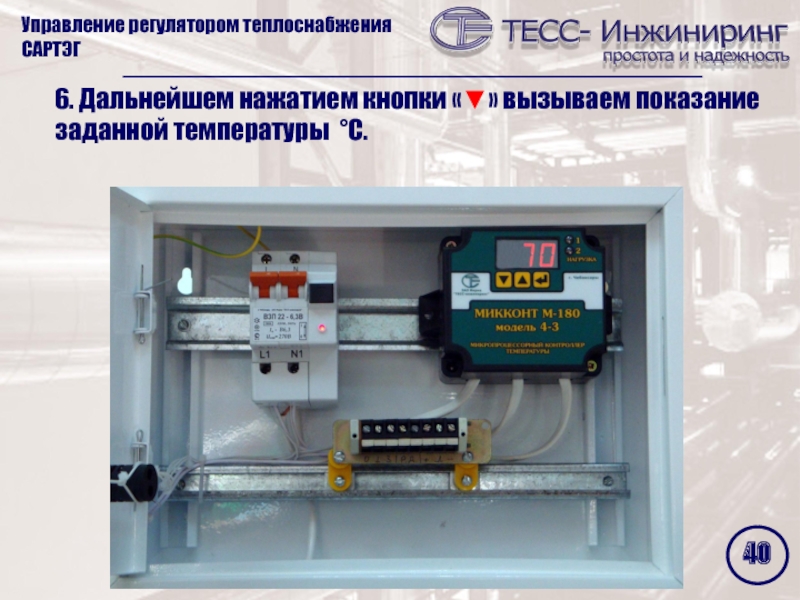

Слайд 226. Дальнейшем нажатием кнопки «▼» вызываем значение уставки температуры °С.
Управление

регулятором теплоснабжения САРТЭГ


Слайд 23Уставка – задаваемая температура, которую должен поддерживает микроконтроллер.
Управление регулятором теплоснабжения САРТЭГ
В случае

неисправности микроконтроллера на индикаторе будет высвечиваться 999 или другое кодовое значение. Подробное описание внештатных ситуаций указаны в Руководстве по эксплуатации .


Слайд 24ПЕРЕХОДИМ К НАЛАДКЕ УЗЛА РЕГУЛИРОВАНИЯ ГВС
Управление регулятором теплоснабжения САРТЭГ

Слайд 25Инструкция по наладке узла управления
отопления по зависимой схеме
1. Осмотреть узел управления

горячего водоснабжения: на внешних поверхностях трубопроводах и оборудования не должны быть подтеков и ослабленных стыков.

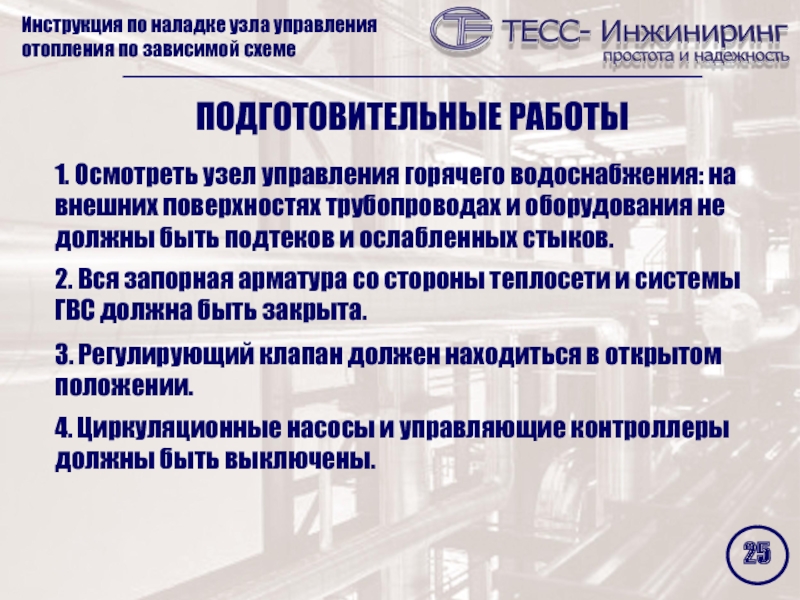

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

2. Вся запорная арматура со стороны теплосети и системы ГВС должна быть закрыта.

3. Регулирующий клапан должен находиться в открытом положении.

4. Циркуляционные насосы и управляющие контроллеры должны быть выключены.


Слайд 26Испытательное давление системы ГВС - 10 кгс/см2 или статическое давление «Н»

- высота дома (метр) +5 кгс/см2, но не выше 10 кгс/см2.
Рабочее давление на вводах в квартиры – 6 кгс/см2, 60 oC.
Давление на подводе к смесителям горячей и холодной воды- 4 кгс/см2.
Температура рециркуляционной воды по нормативу.

Правила эксплуатации для открытых систем ГВС устанавливают:

Инструкция по наладке узла управления
отопления по зависимой схеме


Слайд 271. Открываем шаровой кран 2. После заполнения узла водой сравниваем показания

манометров. Значения должны совпадать.

2

1

2-2

1-1

Инструкция по наладке узла управления
отопления по зависимой схеме


из теплосети

в теплосеть

в систему ГВС

из системы
рециркуляции ГВС

Слайд 28Инструкция по наладке узла управления
отопления по зависимой схеме
2
1
2-2
1-1
2. Открываем шаровой кран

1-1. Заполняем циркуляционную систему водой.


из теплосети

в теплосеть

в систему ГВС

из системы
рециркуляции ГВС

Слайд 29Инструкция по наладке узла управления
отопления по зависимой схеме
2
1
2-2
1-1
3. Открываем шаровой кран

2-2. Показания давления на манометрах должны совпадать.


из теплосети

в теплосеть

в систему ГВС

из системы
рециркуляции ГВС

Слайд 30Инструкция по наладке узла управления
отопления по зависимой схеме
2
1
2-2
1-1
4. Открываем шаровой кран

1.


из теплосети

в теплосеть

в систему ГВС

из системы
рециркуляции ГВС

Слайд 31Инструкция по наладке узла управления
отопления по зависимой схеме
2
1
2-2
1-1
5. Регулировкой редукционного клапана

устанавливаем давление в системе ГВС 6 кГс (или на 0,5 кГс выше располагаемого в обратном трубопроводе).


из теплосети

в теплосеть

в систему ГВС

из системы
рециркуляции ГВС

редуктор

Слайд 32Инструкция по наладке узла управления
отопления по зависимой схеме
2
1
2-2
1-1

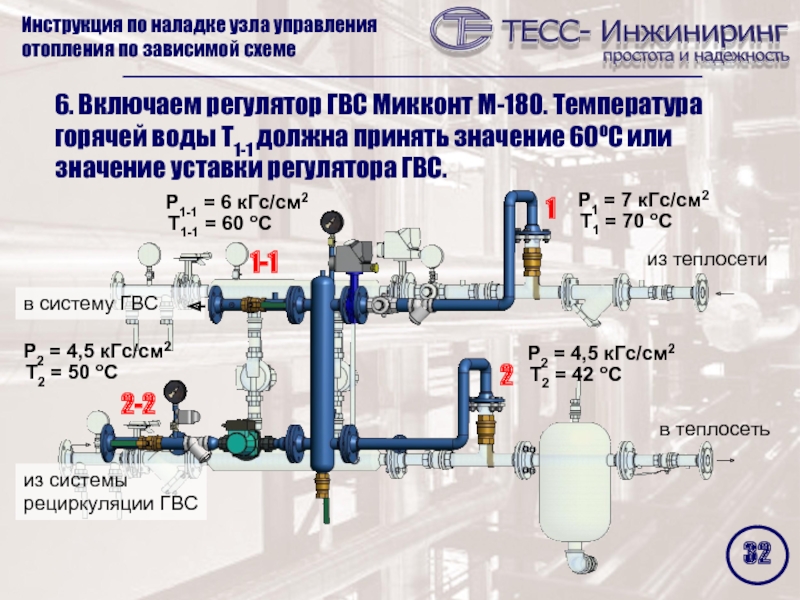

6. Включаем регулятор ГВС

Микконт М-180. Температура горячей воды Т1-1 должна принять значение 60оС или значение уставки регулятора ГВС.


из теплосети

в теплосеть

в систему ГВС

из системы
рециркуляции ГВС

Слайд 33При правильно налаженном БАТП должны установиться температурные режимы:
в системе отопления по

графику – 70О/42ОС;
в системе ГВС по нормативу – 60ОС;
в дальнейшем температурный режим меняется в соответствии с графиком отопления.
Коррекция температурных режимов программируется в контроллере Микконт М-180.
При эксплуатации БАТП необходимо следить за работой циркуляционных насосов, т.к. они подвержены загрязнению.

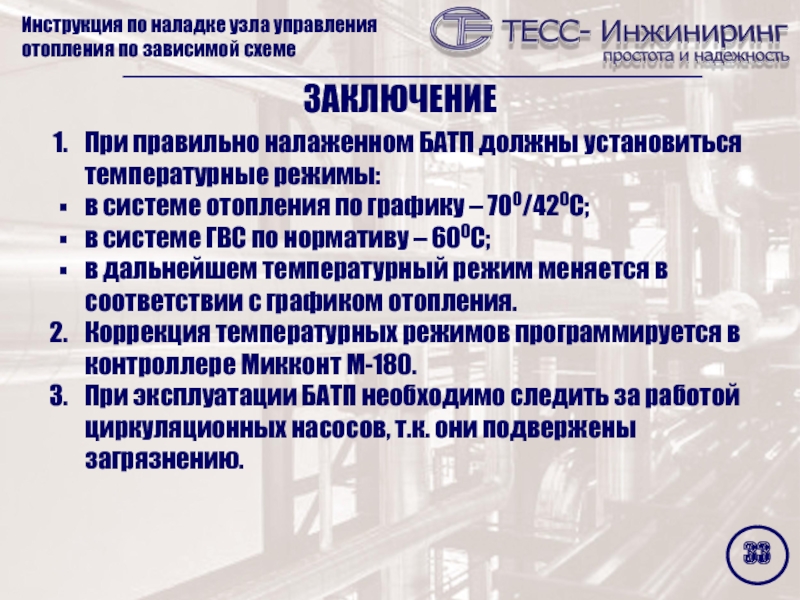

ЗАКЛЮЧЕНИЕ

Инструкция по наладке узла управления
отопления по зависимой схеме


Слайд 34Программирование микропроцессорного контроллера Микконт М-180 м 4-3 для системы ГВС

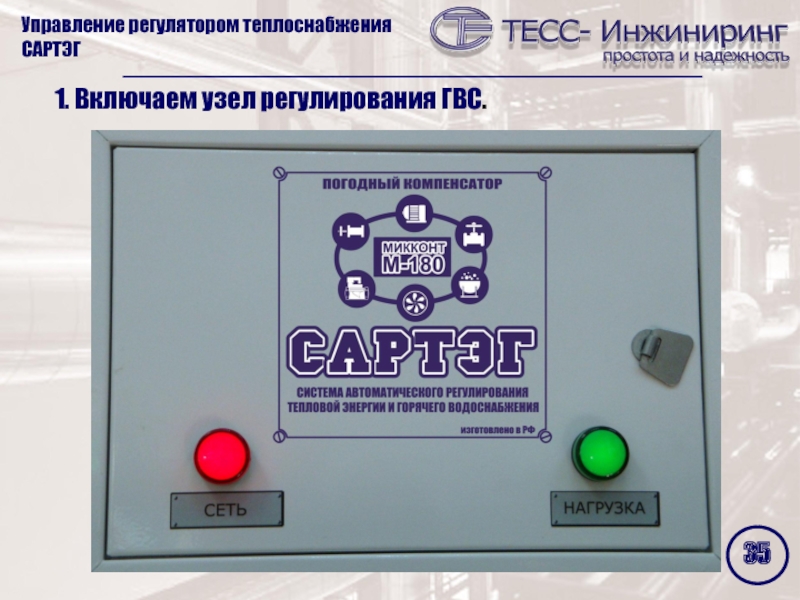

Слайд 351. Включаем узел регулирования ГВС.
Управление регулятором теплоснабжения САРТЭГ

Слайд 362. Открываем дверцу шкафа управления
Управление регулятором теплоснабжения САРТЭГ

Слайд 373. Включаем автоматический выключатель электропитания. На индикаторе микроконтроллера высвечивается показания второго

термодатчика ГВС °С

Управление регулятором теплоснабжения САРТЭГ


Слайд 384. Нажатием кнопки «▼» вызываем показания температуры третьего термодатчика °С горячей

воды.

Управление регулятором теплоснабжения САРТЭГ


Слайд 395. Последующим нажатием кнопки «▼» вызываем показания температуры первого термодатчика °С.
Управление

регулятором теплоснабжения САРТЭГ


Слайд 406. Дальнейшем нажатием кнопки «▼» вызываем показание заданной температуры °С.
Управление

регулятором теплоснабжения САРТЭГ


Слайд 41В случае неисправности микроконтроллера на индикаторе будет высвечиваться 999 – отказ,

или другой код нештатной ситуации. Подробное описание внештатных ситуаций указаны в Руководстве по эксплуатации .

Управление регулятором теплоснабжения САРТЭГ

Конец!!! Бегом все за пивом!!!


Слайд 42Работа системы «Гейзер» в составе теплового узла

Слайд 43Инструкция по наладке узла управления
отопления по зависимой схеме
2
1
2-2
1-1
1. При переводе ГВС

на летний режим закрываем шаровой кран 1 на подающем трубопроводе. Циркуляционный насос работает в обычном режиме. Температура Т2 = 60 оС.


в теплосеть

в систему ГВС

из системы
рециркуляции ГВС

Слайд 44Инструкция по наладке узла управления
отопления по зависимой схеме
2
1
2-2
1-1
2. Снабжение горячей водой

осуществляется через обратный трубопровод теплосети.


в теплосеть

в систему ГВС

из системы
рециркуляции ГВС

Слайд 45Инструкция по наладке узла управления
отопления по зависимой схеме
2
1
2-2
1-1
3. Включаем систему «Гейзер».

Температура горячей воды Т1-1 должна принять значение 60оС или значение уставки регулятора ГВС.


в теплосеть

в систему ГВС

из системы
рециркуляции ГВС
