Идентификация модели рудно-термической печи с закрытой дугой по экспериментальным данным презентация
Содержание
- 1. Идентификация модели рудно-термической печи с закрытой дугой по экспериментальным данным
- 2. Цель исследования Разработка системы управления РТП, основанной
- 3. Структура работы
- 4. Особенности работы РТП с закрытой дугой

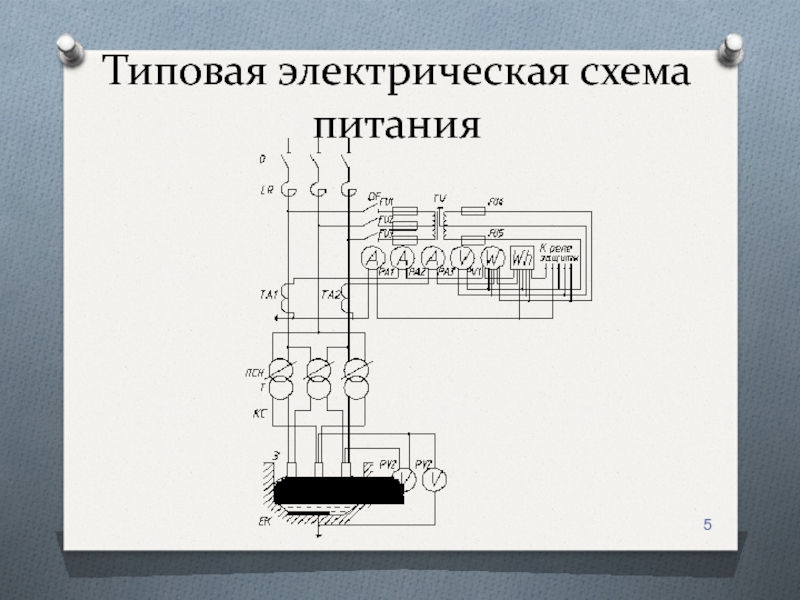

- 5. Типовая электрическая схема питания
- 6. Схема замещения
- 7. Структурная схема модели электрической части печи
- 8. Результаты моделирования Гармонические составляющие (3, 5, 7)
- 9. Тепловая модель печи
- 10. Результаты моделирования Картина температурного поля печи после
- 11. Разработка системы управления (патент на полезную модель 96266 U1 МПК G05F1/02)
- 12. Исследование системы управления
- 13. Исследование системы управления Переходной процесс при старте печи
- 14. Экспериментальные исследования Объект исследования: РКО-16,5ФХм Виды исследования: Исследование электрических режимов Исследование тепловых режимов
- 15. Схема исследований электрических режимов
- 16. Исследование электрических режимов Полезная мощность печи Вольт-амперная характеристика печи
- 17. Исследование тепловых режимов
- 18. Спасибо за внимание!
Цель исследования Разработка системы управления РТП, основанной на анализе гармонического состава кривой фазного тока, обеспечивающей повышение эффективности электрических и технологических режимов плавки, а также снижение стоимости конечной продукции
Слайд 1Идентификация модели рудно-термической печи с закрытой дугой по экспериментальным данным
Аспирант:
Елизаров В.А.
Научный
руководитель:
д.т.н., проф. Рубцов В.П.
д.т.н., проф. Рубцов В.П.
Слайд 2Цель исследования
Разработка системы управления РТП, основанной на анализе гармонического состава кривой
фазного тока, обеспечивающей повышение эффективности электрических и технологических режимов плавки, а также снижение стоимости конечной продукции
Слайд 8Результаты моделирования
Гармонические составляющие (3, 5, 7) для сопротивления шихты 5,616 мОм
при изменении напряжения дуги от 37,5 В до 90 В
Зависимости мощностей для сопротивления шихты 5,616 мОм при изменении напряжения дуги от 37,5 В до 90 В

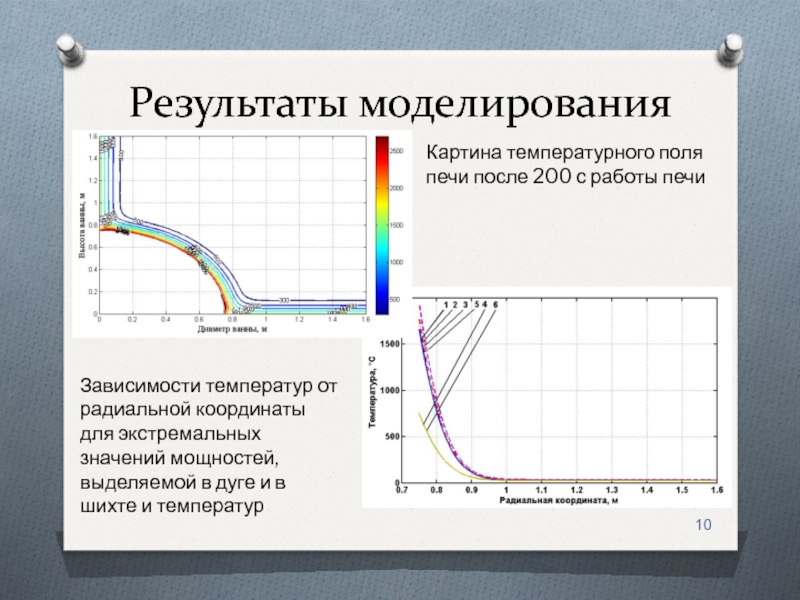

Слайд 10Результаты моделирования
Картина температурного поля печи после 200 с работы печи
Зависимости температур
от радиальной координаты для экстремальных значений мощностей, выделяемой в дуге и в шихте и температур
Слайд 14Экспериментальные исследования
Объект исследования:
РКО-16,5ФХм
Виды исследования:
Исследование электрических режимов
Исследование тепловых режимов
