Характеристики насоса презентация

Слайд 1Характеристики насоса


Слайд 2Q
H,м


η,%
P

ηmax




5-10%


η
H
Рабочая часть
Qопт
Hопт
N,кВт
N
Δh,м

Δh


k

0


Слайд 3Точка Р, соответствующая максимальному значению КПД, называется оптимальной режимной точкой.

Рабочая

часть характеристики – зона характеристики насоса, в пределах которой допускается длительная его эксплуатация; соответствует отклонению КПД от максимального значения на 5 – 10 %.

Слайд 4Q
H,м

η,%
η
H
Область неуст.работы
Q1
Hmax
N,кВт
N
Δh,м

Δh

0





QА1
QА2



Слайд 5
Характеристики насосов, развивающих максимальный напор после открывания задвижки, называются восходящими

(западающими, нестабильными, с восходящей ветвью).
Характеристики, не имеющие восходящей ветви, называются стабильными.

Слайд 6Кривая Q-H характеризуется крутизной:



где Нопт – напор насоса при максимальном КПД.
При

крутизне 8 – 12 % характеристики считают пологими, при крутизне 25-30 % - крутопадающими.
Форма напорной характеристики зависит от коэффициента быстроходности насоса ns: чем больше коэффициент быстроходности, тем круче кривая Q-H.
Для центробежных насосов крутизна напорной характеристики не превышает 25 %, для диагональных – составляет 25-80 %, для осевых – достигает 100 %.




Слайд 7Q
H,м

Qmin
0

Qmax

H1
H2


ΔH



Слайд 8Q
H,м

0

Hmax
Hmin


Q1
Q2

ΔQ



Слайд 9При пологой характеристике напор насоса даже при значительном изменении подачи меняется

мало. Насосы с такими характеристиками целесообразно применять в системах, где при постоянном напоре требуется регулирование подачи в широких пределах, например, в безбашенной системе водоснабжения.
Насосы с крутопадающей характеристикой применяют в системах со значительными колебаниями напора при необходимости сохранения постоянной подачи, например, на насосных станциях I подъема из поверхностных источников.

Слайд 10Аналитические характеристики
Е.А.Прегер на основе анализа характеристик Q-H составил уравнение, дающее

аналитическую зависимость между подачей и напором (уравнение полной квадратичной параболы):
H = a0 + a1Q + a2Q²,
где а0 – постоянная, положительная по величине, равная напору, создаваемому насосом при Q = 0;
а1 и а2 – постоянные, положительные или отрицательные, зависящие от формы напорной характеристики насоса.

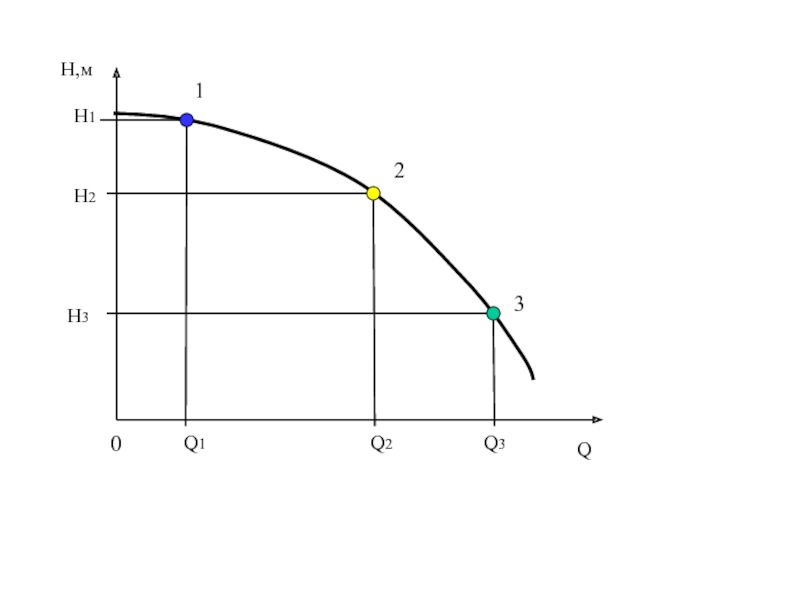

Слайд 11Q
H,м
0

Q3
H1
H2
H3


Q1
Q2

1
2
3


Слайд 12Определение постоянных. 1. По характеристике Q – H, приведенной в каталоге,

устанавливаются значения напоров H1, H2, H3, соответствующих трем подачам Q1, Q2, Q3.
2. Составляются три уравнения:
⎧ H1 = a0 + a1Q1 + a2Q²1
⎨ H2 = a0 + a1Q2 + a2Q²2
⎩H3 = a0 + a1Q3 + a2Q²3.
3. При решении системы уравнений определяются значения а0 , а1 и а2.

Слайд 13Аналогичным образом можно выразить и характеристики Q – N насосов:
N =

b0 + b1Q + b2Q²
