Функционирование системы пневматической подвески (EAS) презентация
Содержание
3/12/2018 1:16 PM Slide Функционирование системы пневматической подвески (EAS) Воздух через фильтр поступает в компрессор Сжатый воздух направляется в осушитель Сухой воздух через запорный клапан NRV1 поступает в ресивер 3
Слайд 13/12/2018 1:16 PM
Slide
Функционирование системы пневматической подвески (EAS)
Для выпуска воздуха из
пневмоэлемента необходимо активировать выпускной клапан и электромагнитный клапан
Слайд 23/12/2018 1:16 PM
Slide
Функционирование системы пневматической подвески (EAS)
Воздух через фильтр поступает
в компрессор
Сжатый воздух направляется в осушитель
Сухой воздух через запорный клапан NRV1 поступает в ресивер
3 запорных клапана обеспечивают правильное направление потоков воздуха в системе
Датчик давления поддерживает давление в системе в заданных пределах
Для подкачки пневмоэлемента необходимо активировать впускной клапан и электромагнитный клапан
Слайд 33/12/2018 1:17 PM
Slide
Блок клапанов
Блок клапанов осуществляет распределение сжатого воздуха по
контурам
Осуществляется с помощью 7 клапанов:
По одному клапану для каждой воздушной подушки (4 шт.)
Один впускной клапан
Один выпускной клапан
Один спускной клапан
Осуществляется с помощью 7 клапанов:
По одному клапану для каждой воздушной подушки (4 шт.)
Один впускной клапан
Один выпускной клапан
Один спускной клапан

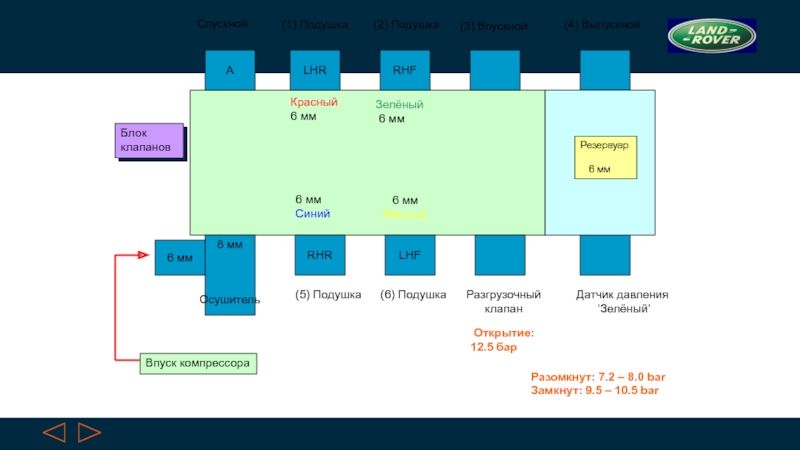

Слайд 4
A
LHR
RHF
LHF
RHR
8 мм
6 мм
Зелёный
6 мм
6 мм
Жёлтый
Резервуар
6 мм
6
мм
Синий
Синий
Красный
6 мм
Осушитель
(5) Подушка
(6) Подушка
(1) Подушка
(2) Подушка
(3) Впускной
(4) Выпускной
Датчик давления
‘Зелёный’
Разомкнут: 7.2 – 8.0 bar
Замкнут: 9.5 – 10.5 bar
Разгрузочный
клапан
Открытие:
12.5 бар
Впуск компрессора
Блок клапанов
Спускной
