Формообразование обуви презентация

промышленности
Институт Сервиса, моды и дизайна, кафедра Сервиса и моды
Слесарчук Ирина Анатольевна

Лекция 7

методов конструирования обуви
Особенности создания конструкций обуви различных видов

) часть стопы
III – задняя (пяточная ) часть стопы

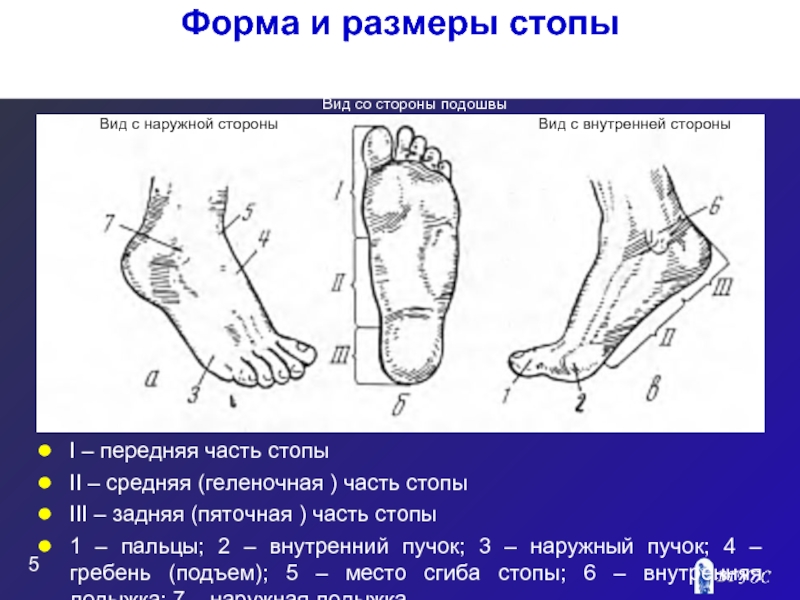

1 – пальцы; 2 – внутренний пучок; 3 – наружный пучок; 4 – гребень (подъем); 5 – место сгиба стопы; 6 – внутренняя лодыжка; 7 – наружная лодыжка

Вид с наружной стороны

Вид со стороны подошвы

Вид с внутренней стороны

– каблук
7 – задний наружный ремень

Детали обуви

накладная деталь берца
6 – язычок
7 – мягкий кант
8 – фурнитура
9 – закрепка

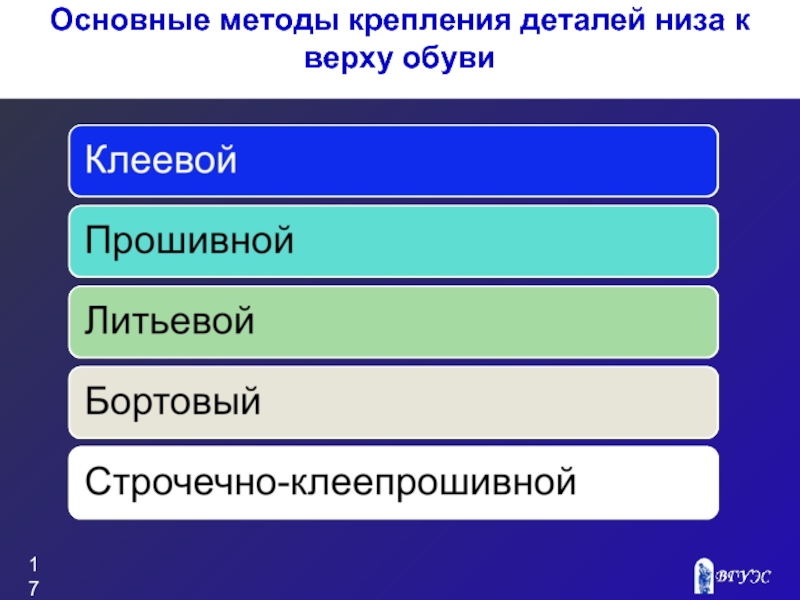

10 – строчечно-клеепрошивной метод крепления

Детали обуви

частью берцев, для предохранения стопы от повреждения блочками и давления шнурками
Союзка - наружная деталь верха обуви, закрывающая тыльную поверхность плюсны стопы
Берцы - наружная деталь верха обуви, закрывающая тыльную поверхность пяточно-геленочной части стопы, иногда в части голени
Задний наружный ремень - наружная деталь верха обуви для укрепления заднего шва заготовки, которая может служить одновременно карманом для размещения задника
Носок – наружная деталь верха обуви, закрывающая тыльную поверхность пальцев стопы;
Задинка – наружная деталь верха обуви, закрывающая пяточную часть стопы;
Голенище – наружная деталь сапога, закрывающая голень, иногда часть ее и бедра;
Овальная вставка – наружная деталь заготовки верха обуви, соединенная с союзкой швом;
Обтяжка – наружная деталь верха обуви, закрывающая боковую и фронтальную поверхность каблука или торец платформы, подложки, стельки;
Клапан – наружная деталь верха, соединенная с берцами или голенищами, или внутренняя деталь подкладки под застежку «молния».

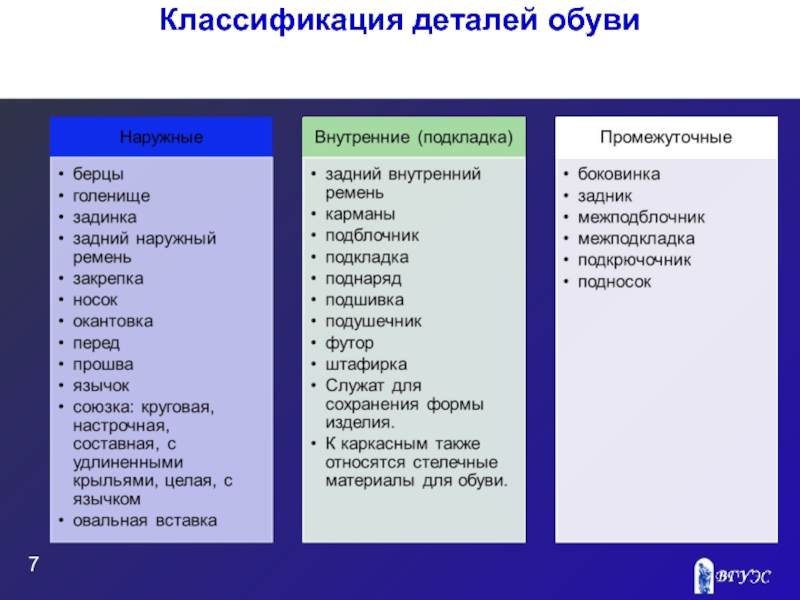

Определения наружных деталей обуви (по ГОСТ 23251-83 )

– подкладка под берцы
6 – карман
7 – вкладная стелька
8 – полустелька
9 – мягкий подпяточник
10 – простилка
11 – верхний кант обуви

Детали подкладки обуви

для размещения задника;
Подблочник – наружная или внутренняя деталь верха для повышения прочности прикрепления блочек, крючков к берцам;
Штаферка – внутренняя деталь верха обуви для укрепления верхнего канта заготовки;
Основная стелька – внутренняя деталь низа обуви, к которой прикрепляют затяжную кромку заготовки верха и детали низа обуви;
Вкладная стелька – внутренняя деталь верха обуви, по форме соответствующая основной стельке, для улучшения внутреннего вида и гигиенических свойств обуви;
Вкладная полустелька – выполняет функции вкладной стельки, но по форме соответствует пяточно-геленочной части вкладной стельки;
Подпяточник – внутренняя деталь, соответствующая по форме пяточной части основной стельки, прикрывающая металлические крепители каблука и обеспечивающая комфортность обуви.

Определения внутренних деталей обуви (по ГОСТ 23251-83 )

геленок
4 – карман подкладки
5 – жесткий задник
6 - верхняя деталь заготовки
7 - подносок
8 - затяжная кромка заготовки
9 - набойка
10 - фронтальная поверхность каблука
11 - декоративная полочка
12 – подошва

Промежуточные детали верха обуви

сохранения ее формы
Боковинка - промежуточная деталь верха обуви, расположенная в геленочно-пучковой части, для повышения ее формоустойчивости
Межподблочник - промежуточная деталь верха обуви для повышения прочности прикрепления блочек к деталям верха
Задник – внутренняя или промежуточная деталь верха обуви, расположенная в пяточной части, для сохранения ее формы
Геленок - промежуточная деталь низа обуви для формоустойчивости геленочной части низа обуви
Простилка - промежуточная деталь низа обуви, заполняющая пространство, ограниченное краями затяжной кромки следа затянутой обуви

Определения промежуточных деталей обуви (по ГОСТ 23251-83 )

стелька
9. Основная стелька
10. Простилка
11. Геленок
12. Каблук
13. Обводка

Детали ботинка

наносят на чертеж в виде вспомогательных линий с помощью коэффициентов и угловых значений
Недостатки системы:
Не учитывает особенности формы колодки
Не учитывает деформации при формовании
Может быть использована только при кустарном производстве

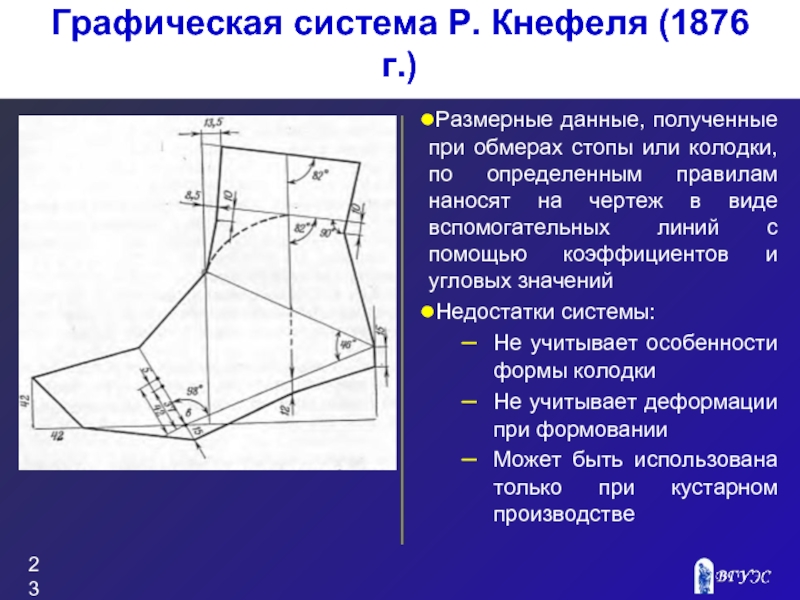

Графическая система Р. Кнефеля (1876 г.)

размеры с помощью снятия копии с колодки (с помощью копировальной бумаги)
Недостатки :
Искажается форма частей колодки, имеющей неправильную геометрическую форму, значительные впадины и выпуклости (например, носочной части)

Метод А. Хассельбарта

Классификация колодок

Полнотам

Целые

Раздвижные

По технологическому признаку

Вспомогательные (отделочные, гладильные)

Основные (затяжные)

гребне колодки, и упором в пучковой части
Применяют для изготовления обуви методом внешнего формования
Перед снятием обуви с колодки клин удаляется

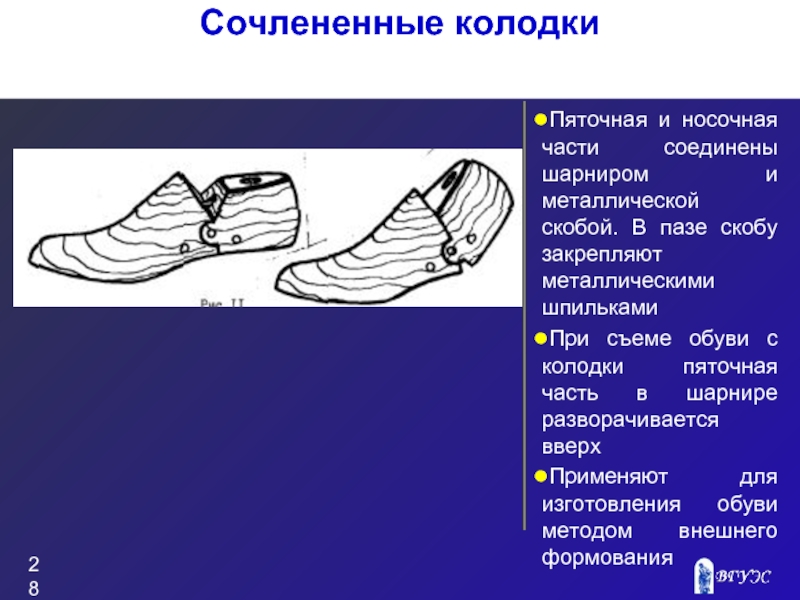

скобу закрепляют металлическими шпильками
При съеме обуви с колодки пяточная часть в шарнире разворачивается вверх
Применяют для изготовления обуви методом внешнего формования

Сочлененные колодки

10-12 мм. Внутри частей колодки вмонтирован специальный рычаговый механизм с направляющими, обеспечивающими стабильное раздвижение колодки
Применяют для изготовления обуви методом внутреннего формования

Раздвижные колодки

части
стелечной поверхности

Разметка колодки

на развертку

Получение развертки упрощенным способом

на внутренней и наружной стороне
Совмещение оболочки без усреднения и с усреднением

Получение жесткой оболочки (по способу Ф.В. Пешикова)

способу Ю.П. Зыбина)

середины стопы (0, 48Др)
IV линия внутреннего пучка (0,68Др)
V линия конца мизинца (0,78Др)

Нанесение конструктивной сетки

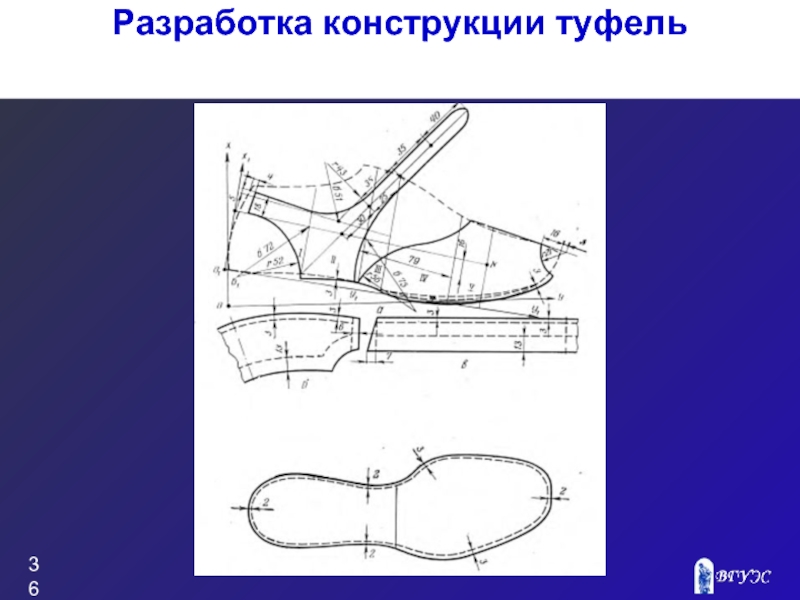

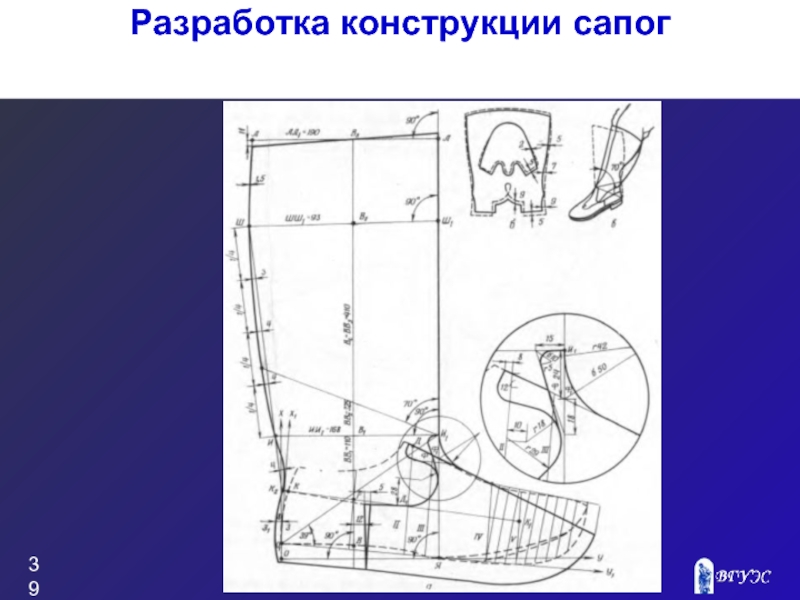

обуви
Характеристика наружных деталей обуви
Характеристика промежуточных деталей обуви
Характеристика внутренних деталей обуви

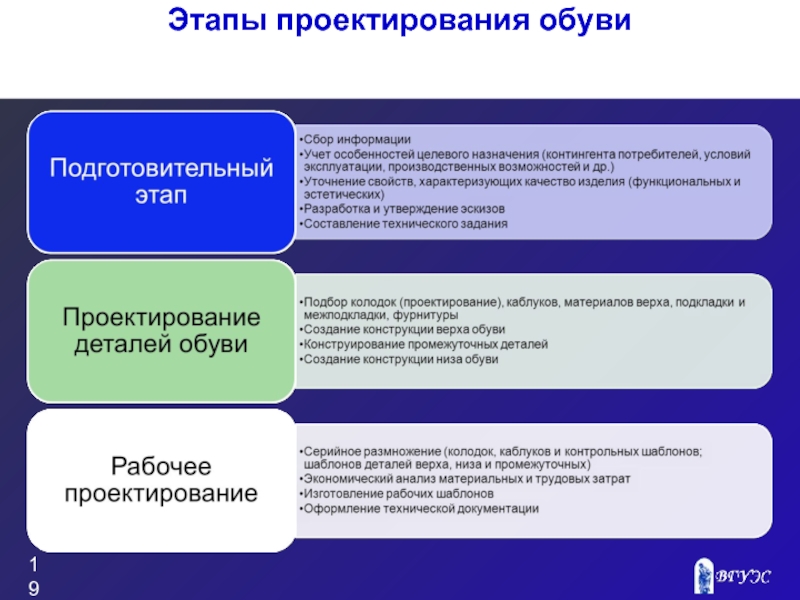

Характеристика этапов проектирования верха обуви

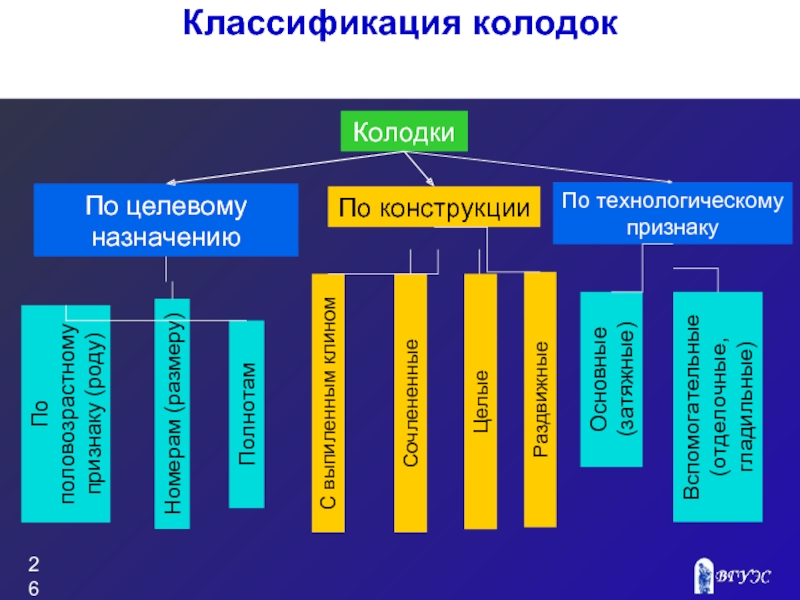

Классификация обувных колодок
Характеристика обувных колодок по назначению
Характеристика современных способов получения разверток с колодок

ред. Ю.П. Зыбина, В.М. Ключниковой, Т.С. Кочетковой, В.А. Фукина . - М. : Лег. и пищ. промышленность, 1982. - 264с.
Кочеткова Т. С. Антропологические и биомеханические основы конструирования изделий из кожи: Учебник для вузов / Т. С. Кочеткова, В. М. Ключникова. - М. : Легпромбытиздат, 1991. - 190с.
Ключникова В. М. Практикум по конструированию изделий из кожи: учебное пособие / В. М. Ключникова, Т. С. Кочеткова, А. Н. Калита ; по ред. В. А. Фукина. - М. : Легпромбытиздат, 1985. - 336 с.
Лиокумович В. Х. Конструирование обуви: Учебник для проф.-техн. учеб. заведений - 2-е изд., исправ. и доп. - М. : Лег. и пищ. пром-сть, 1981. - 175с.
