СОВРЕМЕННОЕ СОСТОЯНИЕ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ ИЗМЕРЕНИЙ РАСХОДА УГЛЕВОДОРОДНОГО СЫРЬЯ, ПРОБЛЕМЫ И ПУТИ ИХ РЕШЕНИЯ

Директор ФГУП «ВНИИР»
Соловьев В. Г.

Федерации»

Устанавливает правовые основы стандартизации, направлен на обеспечение проведения единой государственной политики в сфере стандартизации и регулирует порядок разработки, утверждения, внесения изменений (актуализации), официального опубликования и применения документов по стандартизации.
Положения закона определяют:
цели, задачи и принципы стандартизации в Российской Федерации, основные направления государственной политики в данной сфере;
порядок планирования работ и информационного обеспечения стандартизации, правила применения документов национальной системы стандартизации;
обязательность применения для изготовителя национального стандарта в случае публичного заявления о соответствии продукции национальному стандарту, в т.ч. В случае применения обозначения национального стандарта в маркировке, эксплуатационной и иной документации (Статья 26);
вносят поправки в ФЗ-44 и ФЗ-223 о государственных закупках, согласно которым заказчик в документации о госзакупке должен преимущественно ссылаться на конкретные стандартные показатели ГОСТа. Если же это невозможно, может закупаться продукция, не вписывающаяся в рамки ГОСТа — просто нужно объяснить, почему стандарт неприменим.
Требуется:
Регламентация порядка применения положений данного ФЗ, определение структур, обеспечивающих их выполнение и механизма контроля за данными процессами

проект Энергостратегии на период до 2035 года:
Регламентацию и порядок создания нормативно-правовой базы разработки программ внедрения и использования Наилучших Доступных Технологий ;
Механизмы импортозамещения в приоритетных инвестиционных проектах отрасли, реализуемых с предоставлением государственной поддержки;

Предлагается:
Активизация участия представителей Метрологического сообщества в разработке значимых для экономики Российской Федерации документов с привлечением АНАЛИТИЧЕСКИХ, СТРАТЕГИЧЕСКИХ И ИНЫХ ИССЛЕДОВАТЕЛЬСКИХ ЦЕНТРОВ.

настоящее время в России действует «Стратегия обеспечения единства измерений в России до 2015 года (утв. приказом Министерства промышленности и торговли РФ от 17 июня 2009 г. N 529).
К настоящему времени при научно-методическом руководстве Росстандарта практически завершена работа над проектом «Стратегии обеспечения единства измерений в Российской Федерации до 2025 года».

Необходимо прописать в данном документе:
механизм сопряжения выполнения его основных направлений с Прогнозом долгосрочного социально-экономического развития России на период до 2030 года, Государственной программой Российской Федерации «Развитие промышленности и повышение ее конкурентоспособности», Энергетической стратегией на период до 2035 года и другими документами.

В настоящее время находятся на различной степени подготовки и согласования проекты соглашений с:
Федеральным агентством по резервам (Росрезерв);
ОАО «НК «Роснефть»;
ОАО «Лукойл» и рядом других организаций.
В рамках практической реализации и развития положений Соглашения о сотрудничестве с ОАО «Газпром»:
Для метрологического обеспечения измерения природного газа высокого давления в РФ создан Уральский региональный метрологический центр (УРМЦ) ООО «Газпром трансгаз Екатеринбург» для испытаний и поверки расходомеров газа в рабочих условиях на базе ГИС «Долгодеревенская» (рабочая среда-природный газ, давление от 5,0 до 7,5 Мпа);
Подписано и реализуется Соглашение о сотрудничестве между ООО «Газпром ВНИИГАЗ» и ФГУП «ВНИИР».
В рамках Соглашения о сотрудничестве с ООО «ИМС Индастриз» в г.Белгород создана Калибровочная станция ООО «ИМС Индастриз»:
Предназначена для воспроизведения и передачи единиц объема и массы жидкости при исследовании метрологических характеристик, калибровке, градуировке и поверке объемных и массовых преобразователей расхода, счетчиков жидкости по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»;
Область применения: градуировка, калибровка, поверка преобразователей расхода и счетчиков жидкости в диапазоне расходов от 0,5 до 2200 м3/ч на 4-х нефтепродуктах в диапазоне вязкостей от 0,7 до 70 сСТ; проведение испытаний преобразователей расхода и счетчиков жидкости; исследование метрологических характеристик преобразователей расхода и счетчиков жидкости.

«Об обеспечении единства измерений» ведется работа по формированию перечня измерений Министерства транспорта России, Министерства строительства и жилищно-коммунального хозяйства России, Министерства природных ресурсов и экологии России, Министерства энергетики России, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов и обязательных метрологических требований к ним, в том числе показателей точности измерений;
Проведен анализ действующих «Правил учета нефти», утвержденных Постановлением Правительства Российской Федерации от 16.05.2014 №451, подготовлен пакет предложений по внесению изменений в указанный документ, приглашаются к сотрудничеству и обсуждению предполагаемых изменений все заинтересованные организации;
В составе рабочей группы под эгидой Министерства природных ресурсов и экологии России ведется доработка проектов «Правил разработки месторождений углеводородного сырья» и «Правил проектирования разработки месторождений углеводородного сырья».

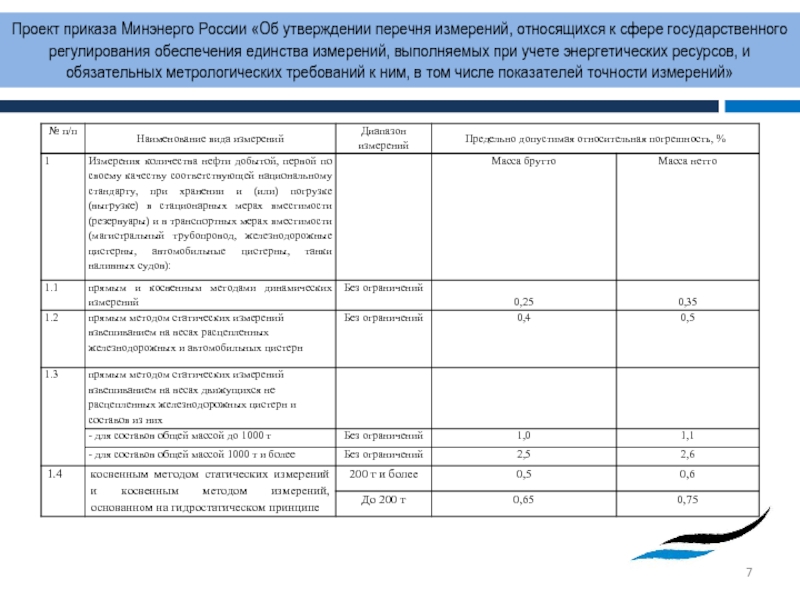

государственного регулирования обеспечения единства измерений, выполняемых при учете энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

государственного регулирования обеспечения единства измерений, выполняемых при учете энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

государственного регулирования обеспечения единства измерений, выполняемых при учете энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

государственного регулирования обеспечения единства измерений, выполняемых при учете энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

государственного регулирования обеспечения единства измерений, выполняемых при учете энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

государственного регулирования обеспечения единства измерений, выполняемых при учете энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

от 16.05.2014 №451

Периодичность измерений количества и состава.
п. 18:
18. В целях определения массы нетто нефти, добытой из каждой скважины месторождения (участка недр) в отчетный период, измерение количества и состава нефтегазоводяной смеси (далее соответственно - суточная производительность, дебит ) с учетом времени работы скважины производится равномерно, не реже 5 раз в месяц .
п. 19:
19. Состав нефтегазоводяной смеси определяется непосредственно после ее извлечения из недр, в том числе при измерении дебита скважины в соответствии с пунктом 18 настоящих Правил, с применением средств измерений и результатов лабораторных испытаний по отобранной пробе.

имеет погрешности, а только ее составляющие: повторяемость и воспроизводимость.
Проведенные исследования поточных влагомеров и анализ применяемых в организациях методик измерений массовой доли воды, разработанных в соответствии с ГОСТ 2477-81 показали следующее:

Погрешность метода измерений объемной/массовой доли воды

штатным пробоотборным устройством в условиях НЕПРЕРЫВНОЙ откачки продукции из скважины

штатным пробоотборным устройством в условиях ПЕРИОДИЧЕСКОЙ откачки продукции из скважины

стандартных условиях.

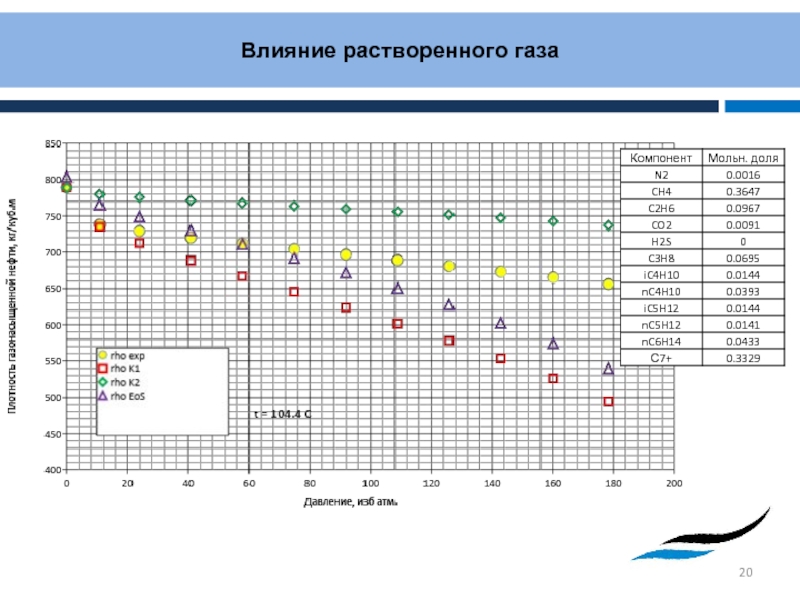

Плотность нефти с растворенным в ней газом.

1-й способ:

2-й способ:

отбора её пробы штатным пробоотборником в условиях непрерывного режима откачки продукции скважины и в диапазоне обводнённости сырой нефти от 0 до 50 %.
Отбор пробы сырой нефти из потока продукции на устье скважины в условиях обводнённости продукции более 50 % рекомендуется осуществлять многократным отбором точечных проб с помощью автоматического пробоотборного устройства.
Отклонения представительности пробы сырой нефти, которая отбиралась штатным пробоотборным устройством в условиях периодической откачки из скважины, достигает значений до 79 %.
Отбор пробы сырой нефти из трубопровода на устье нефтяной скважины, продукция которой откачивается из неё в периодическом режиме, должна осуществляться с реализацией методики отбора множества точечных проб сырой нефти за в течении полного периода откачки продукции из скважины.
Реализация такой методики отбора пробы сырой нефти возможна с помощью автоматического пробоотборного устройства.
Отбор пробы сырой нефти из потока продукции нефтяной скважины наиболее приближенной по составу добытого объема сырой нефти возможен с помощью пробоотборного устройства, реализующего способ отбора пробы с полного поперечного сечения потока или одного полного геометрического размера сечения потока.

смесей согласно ГПС ГОСТ Р 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений многофазных потоков» прямым методом измерений или при помощи компаратора может позволить:
- повысить точность измерений, так как калибровка и поверка будут проходить в условиях, максимально близких к условиям эксплуатации, или в реальных условиях скважины при поверке с использованием эталонов 2-го разряда;
- упростить проведение поверки СИ, входящих в состав систем;
- снизить затраты на техническое и организационное обеспечение поверки СИ.

Существующие проблемы:
-- Необходимость совершенствования правовой базы.
-- Недостаточность экспериментальных данных.
-- Необходимость дальнейшей апробации данного подхода.

разработки
месторождений нефтяных и газонефтяных

Составление Государственного баланса нефти осуществляется на основе данных государственной отчетности предприятий, о состоянии и ежегодном изменении запасов. Государственная отчетность о состоянии и изменении запасов полезных ископаемых и их использовании представляется пользователями недр по формам государственного федерального статистического наблюдения.
Правила обустройства месторождений, определение количества нефти в залежи и количество добытой нефти закладывается на стадии технических проектов разработки месторождений полезных ископаемых, которые регламентируются Постановлением Правительства Российской Федерации от 3 марта 2010 г.№118 «Об утверждении положения о подготовке, согласовании и утверждении технических проектов разработки месторождений полезных ископаемых и иной проектной документации на выполнение работ, связанных с пользованием участками недр, по видам полезных ископаемых и видам пользования недрами», Приказом Минприроды РФ от 8 июля 2010 года №254 и ГОСТ Р 53713-2009 «Месторождения нефтяные и газонефтяные. Правила разработки» и ГОСТ Р 53710-2009 «Месторождения нефтяные и газонефтяные. Правила проектирования разработки» и другими нормативными документами.
К сожалению, во всех перечисленных документах и требованиях к структуре и оформлению проектной документации на разработку месторождений углеводородного сырья отсутствует требование проведения метрологической экспертизы, что противоречит требованиям ст. 14 Закона РФ № 102-ФЗ « Об обеспечении единства измерений» и приводит к серьезным экономическим последствиям.

(или) оказания услуг по испытаниям средств измерений в целях утверждения типа.
В соответствии с областью аккредитации:
-измерения параметров потока, расхода, уровня и объема веществ
- измерения физико-химического состава и свойств веществ
-теплофизические и температурные измерения
-измерения механических величин
-измерения давления, вакуумные измерения
-измерительные информационные, управляющие и многофункциональные системы

Аккредитация ФГУП «ВНИИР»

Аттестат аккредитации в области обеспечения единства измерений № 01.00257-2013 на право аттестации методик (методов) измерений и метрологической экспертизе документов
В соответствии с областью аккредитации:
Аттестация методик (методов) измерений расхода, объема и массы, уровня, параметров потока, механических и геометрических величин, давления, вакуума, физико-химических, температурных и теплофизических величин , электрических и магнитных величин, времени, частоты, включая выполняемые с помощью измерительных систем.
Метрологическая экспертиза в том числе обязательная метрологическая экспертиза, а также добровольная экспертиза стандартов, продукции, проектной, конструкторской и технологической документации и других объектов в химической, нефтегазовой и иных отраслях промышленности, энергетики и жилищно-коммунального хозяйства по вышеперечисленным видам измерений.

Аттестат аккредитации в области обеспечения единства измерений на право проведения поверки средств измерений.
В соответствии с областью аккредитации:
-измерения параметров потока, расхода, уровня и объема веществ
- измерения физико-химического состава и свойств веществ
- теплофизические и температурные измерения
-измерения давления, вакуумные измерения
-измерительные информационные, управляющие и многофункциональные системы

Свидетельство о признании QSF-R26 системы менеджмента качества в соответствии со стандартом ИСО/МЭК 17025.
Свидетельство выдано на основании решения 14-го заседания Технического Комитета Форума качества КООМЕТ

единицы объемного расхода жидкости ГЭТ 64-74 в целях расширения диапазона воспроизводимого расхода до 2,5 тысячи метров кубических в час;
Разработка и создание эталонного расходомерного комплекса, работающего при избыточном давлении до 2,5 МПа, в составе Государственного первичного специального эталона единицы массового расхода газожидкостных смесей ГЭТ 195-2011;
Внедрение государственной поверочной схемы по передаче единицы расхода и количества жидкости и газа методом сличений с применением эталона сравнения в диапазоне значений от 0,01 до 300 т/ч (м.куб/ч);
Внедрение государственной поверочной схемы по передаче единицы расхода и количества газа методом сличений с применением эталона сравнения в диапазоне значений от 0,0003 до 16000 м.куб/ч.
