Слайд 1
ГАЗПРОМ
ВНИИГАЗ
Лаборатория физического моделирования многофазных процессов
ФАЗОВЫЕ ПРОНИЦАЕМОСТИ
Лекция 7(1)
Москва 2016
Троицкий В.М.- канд. физ.-мат.наук
Слайд 2Типы проницаемостей
Абсолютная проницаемость по газу (в модели 100% газа);
Кабс.г
Абсолютная проницаемость по жидкости (воде, нефти)
(в модели 100% жидкости);
Кабс.н; Кабс.в
Фазовая (ФП) (или Эффективная Кэфф) – проницаемость фазы при наличии или движении в модели хотя бы ещё одной фазы
ФПн; ФПг; ФПв тождественны Кэфф.н ; Кэфф.г Кэфф.в
Относительная фазовая проницаемость (ОФП) – отношение ФП к его абсолютной проницаемости Кабс )
ОФП= ФП/Кабс
Слайд 3Фазовая проницаемость
Предполагается, что каждая фаза в общем потоке не зависит от
других фаз. Фазы считаются несмешивающимися.
Чтобы описать одновременное движение 2-х или 3-х фаз вводится понятие фазовой проницаемости ФП (закон Дарси обобщается).
Еще одно определение ФП:
Фазовая проницаемость – это проводимость пористой среды, насыщенной несколькими фазами, для одной из фаз
Эффективная проницаемость?
Для того, чтобы определить фазовую проницаемость одной из фаз,
насыщающей породу необходимо знать насыщенность этой среды фазами
(ФП–это численная величина при некоторых данных условиях насыщенности).
От чего зависит ФП?
Эксперименты показывают, что фазовая проницаемость зависит от:
насыщенности преобладающей фазой,
характеристик смачивания породы, (σ-коэффициент поверхностного натяжения, Θ – краевой угол смачиваемости, t-температура)
геометрии порового пространства .
Слайд 4Фазовая проницаемость
ФП имеет смысл если определена насыщенность всех присутствующих фаз.
Система записи
ФП: Кн, Кв, Кг
Иногда Фазовая проницаемость записывается так: Кн(60,15)
Что это означает? Что означает 1-я цифра? Вторая?
Понятие Sн,Sв, Sг
Sг=1-(Sн+Sв)
Для чего нужна нормировка значений фазовой проницаемости?
Вопросы нормировки по Амиксу:
ОФПн=Кн/К, ОФПв= Кв/К, ОФПг= Кг/К
где К – абсолютная проницаемость среды при её 100% заполнении.
Предполагается, что фазовые проницаемости для различных фаз, полностью заполняющих пористую среду, равны между собой.
Нормировка по ОСТ 39-235-89

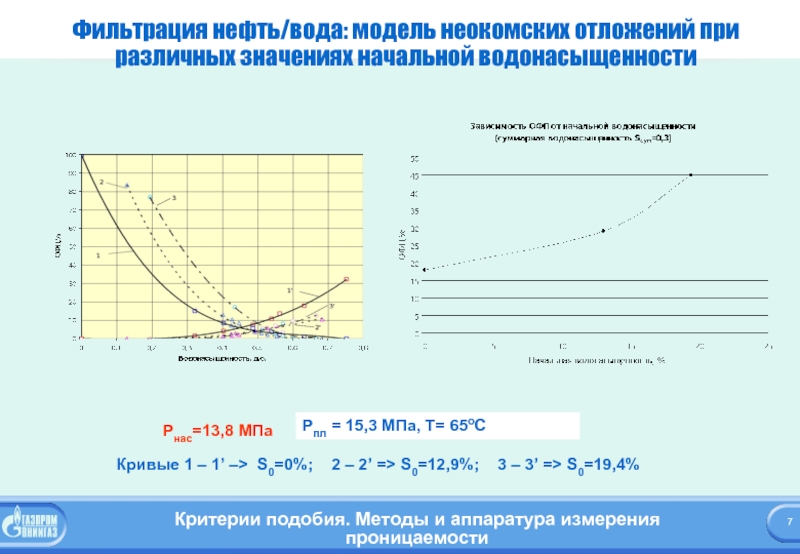

Слайд 7Фильтрация нефть/вода: модель неокомских отложений при различных значениях начальной водонасыщенности
Кривые 1
– 1’ –> S0=0%; 2 – 2’ => S0=12,9%; 3 – 3’ => S0=19,4%
Pпл = 15,3 МПа, Т= 65оС
Pнас=13,8 МПа
Слайд 8Фильтрация нефть/вода: модель неокомских отложений при различных значениях начальной водонасыщенности и
при добавлении газа
Кривые 1 – 1’ –> S0=0%; 2 – 2’ => S0=12,9%; 3 – 3’ => S0=19,4% ; 4- 4’ => S0=20%, Sг=9%
Pпл1 = 15,3 МПа, Т= 65оС
Pнас=13,8 МПа
Pпл2 = 12 МПа, Т= 65оС
Слайд 9Определение фазовых проницаемостей
При известном расходе ΔQi и вязкости μi каждого
флюида при фильтрации значения фазовых проницаемостей воды (ФПв), нефти (ФПн) и газа (ФПг) рассчитывались по формулам:
,
,
где ∆Qн, ∆Qв, ∆Qг - расходы нефти, воды и газа, μн, μв, μг – динамические вязкости нефти,
воды и газа соответственно в условиях эксперимента, L - длина модели пласта,
ΔР - перепад давления, F - площадь поперечного сечения
ОФПн=ФПн/ФПН100% ; ОФПв=ФПв/ФПВ100% ; ОФПг=ФПг/ФПГ100%
Расчет ОФП
Слайд 10Определение фазовых проницаемостей
Параметры модели
Двухфазная фильтрация в системе «нефть-вода»
Характерная зависимость ОФП
Изменение
доли воды и нефти в потоке
Слайд 11Определение фазовых проницаемостей
Параметры модели
Характерная зависимость ОФП
Swo - неснижаемая остаточная
водонасыщенность
S*w - водонасыщенность, при которой ОФПв=1%, а ОФПн=100%
Seq w - водонасыщенность, при которой ОФПв=ОФПн
S**w - водонасыщенность, при которой ОФПв=100%, а ОФПн=0%
Основные количественные критерии насыщенности пласта
SwoS*wS*wSeqwSw>S**w - приток только воды
Слайд 12Тройная диаграмма насыщенностей для трёхфазной фильтрации
при Pпл < Pнас
Рпл
Pнас Pпл = 12 МПа, Т= 65оС, Ргорн = 32 МПа
точки – экспериментальные значения ОФП=0 для каждой из фаз

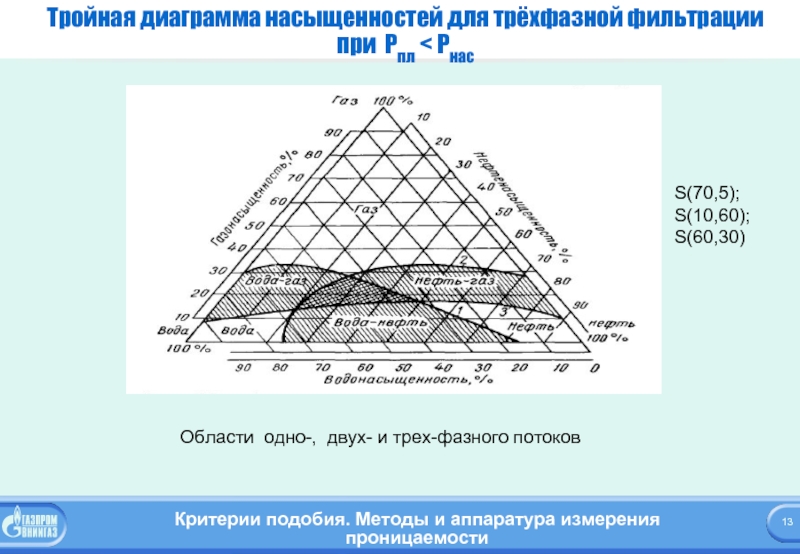

Слайд 13Тройная диаграмма насыщенностей для трёхфазной фильтрации
при Pпл < Pнас
Области одно-,
двух- и трех-фазного потоков
S(70,5);
S(10,60);
S(60,30)
Слайд 14Смачивающие и несмачивающие фазы
Смачивающая фаза – правая ветвь, крутизна смачивающей фазы,
стремится быстро к нулю, когда её насыщенность ещё большая.
Несмачивающая фаза – левая ветвь, (независимо от того, каким флюидом представлена: газом, нефтью).
Особенности (при изучении относительной фазовой проницаемости):
- наличие точки равновесной насыщенности (точка насыщенности, при которой несмачивающая фаза становится подвижной (А));
быстрое увеличение ОФП для несмачивающей фазы при очень малом увеличении её насыщенности выше значения равновесной насыщенности;
ОФП для несмачивающей фазы становится равной единице, когда её насыщенность ещё намного меньше 100%.

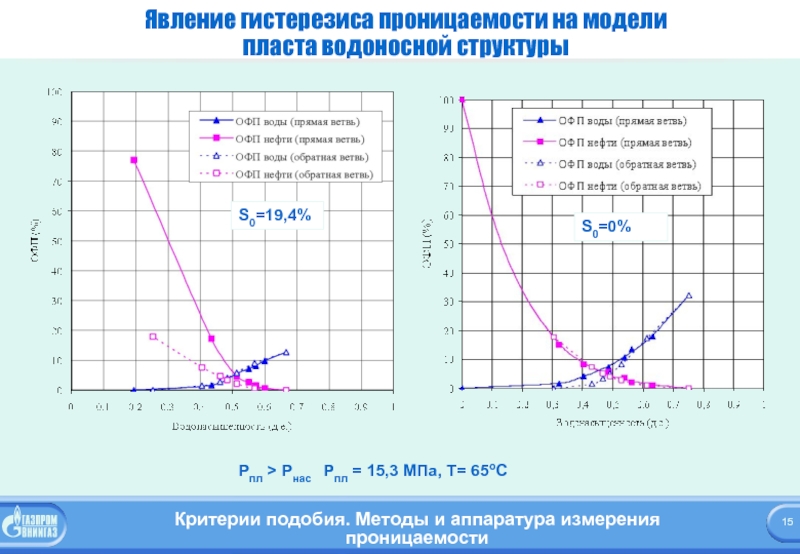

Слайд 15Явление гистерезиса проницаемости на модели
пласта водоносной структуры
Рпл > Pнас
Pпл = 15,3 МПа, Т= 65оС
S0=19,4%
S0=0%
Слайд 16Явление гистерезиса проницаемости на модели
пласта водоносной структуры
Рпл = 25 МПа;
Pгор =56 МПа Pнас = 15,3 МПа, Т= 110оС
синяя линия – С4Н10;
красная линия – вода
Минерализация воды: 33 г СaСl2 на 1 л Н2О

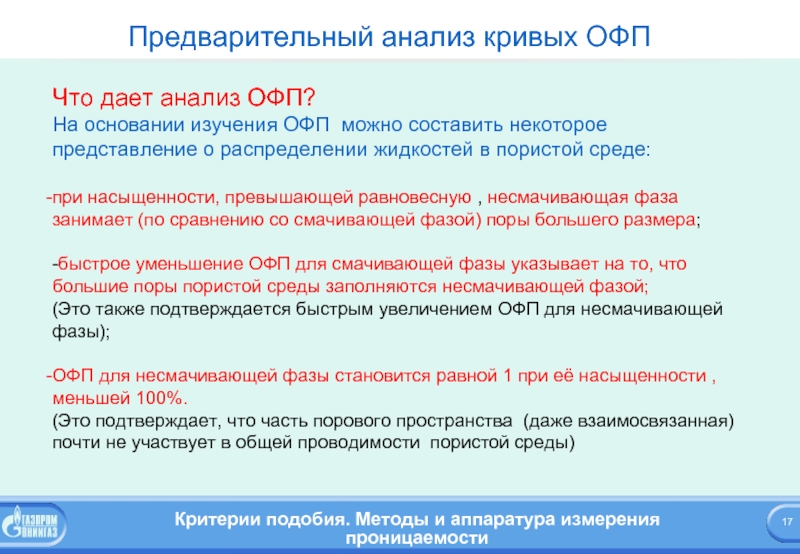

Слайд 17Предварительный анализ кривых ОФП
Что дает анализ ОФП?
На основании изучения ОФП можно
составить некоторое представление о распределении жидкостей в пористой среде:
при насыщенности, превышающей равновесную , несмачивающая фаза занимает (по сравнению со смачивающей фазой) поры большего размера;
-быстрое уменьшение ОФП для смачивающей фазы указывает на то, что большие поры пористой среды заполняются несмачивающей фазой;
(Это также подтверждается быстрым увеличением ОФП для несмачивающей фазы);
ОФП для несмачивающей фазы становится равной 1 при её насыщенности , меньшей 100%.
(Это подтверждает, что часть порового пространства (даже взаимосвязанная) почти не участвует в общей проводимости пористой среды)
Слайд 18Влияние насыщенности на проводимость пористой среды
Объем порового пространства пропорционален квадрату диаметра
поровых каналов
Проводимость поровой среды пропорциональна диаметру поровых каналов в 4 степени
Пример влияния насыщенности на проводимость пористой среды
ЗАДАЧА
Слайд 19ЗАДАЧА
Влияние насыщенности на проводимость пористой среды
Условие:
Имеется 4 капиллярные трубки длиной L
и диаметром 0,001; 0,005; 0,01; 0,05 см. Фильтруется жидкость вязкостью 1 сантипуаз. Диаметр керновой модели D=30 мм.
Трубка большего диаметра заполняется нефтью с вязкостью
приблизительно равной 1 сантипуаз.
Найти:
Общий поровый объем капиллярных трубок;
Абсолютную проницаемость (при заполнении трубок только водой);
Определить насыщенность модели нефтью и ОФП для нефти;
Определить насыщенность и ОФП для второй фазы (воды).
Используем уравнение Пуазейля и Уравнение Дарси
Слайд 20Уравнение Пуазейля для течения жидкостей
Представление проводящих жидкость каналов в пористой среде
в виде непересекающихся трубок определенного радиуса
- трубка радиуса r
- n трубок радиуса r
⅀
- n трубок различного радиуса
Слайд 21Решение задачи
Для расхода или проводимости модели по формуле ПУАЗЕЙЛЯ
Из закона Дарси
Насыщенность
Слайд 22ОФП и основные предположения
Сумма всех значений ОФП для всех фаз
равна 1.
Для реальных пористых сред это предположение не верно!
Основная причина:
Явления адсорбции – образование отложений на внутренней поверхности капилляров (тонкой смачивающей пленки), уменьшающей эффективный диаметр проводимость для второй фазы. В результате уменьшается расход, а диаметр капилляра считается постоянным
Нарушение правил нормировки:
необходимо производить нормировку на Кабс –максимальное из анализируемых фаз.
Нормировка в системе «газ-вода», «газ-нефть», «нефть-вода»
Слайд 23Особенности ОФП для различных кернов
Какие типы коллекторов Вы знаете?
Какие типы коллекторов
самые распространенные?
Сцементированные песчаники, несцементированные песчаники
Разница в ОФП заключается :
неодинаковый наклон ОФП (пример),
разные значения водонасыщенности Sов, при которых ОФПв (или ФПв) становится пренебрежимо малой (или равной нулю).
В сцементированной пористой среде ОФПв =0 при значительно большем значении водонасыщенности Sw, чем для несцементированной:
Sов(сцементированный)> Sов (несцементированный)
Это различие показывает, что ОФП зависит от геометрии порового пространства.

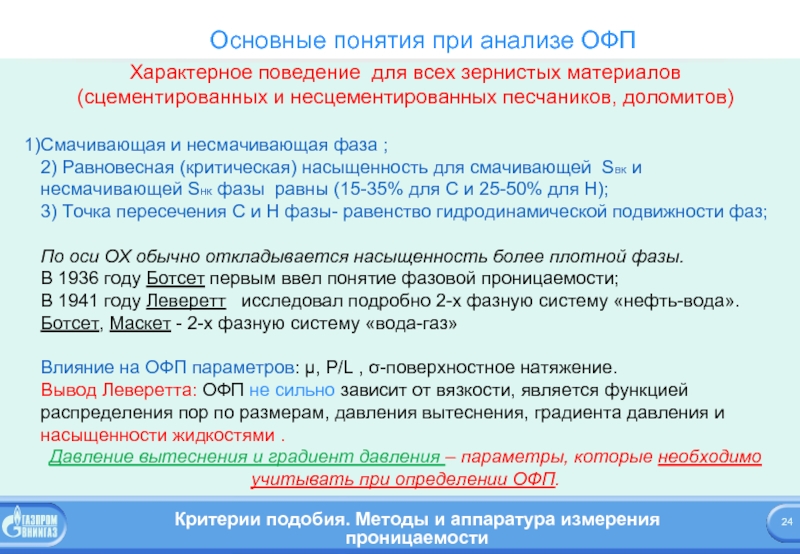

Слайд 24Основные понятия при анализе ОФП
Характерное поведение для всех зернистых материалов (сцементированных
и несцементированных песчаников, доломитов)
Смачивающая и несмачивающая фаза ;
2) Равновесная (критическая) насыщенность для смачивающей Sвк и несмачивающей Sнк фазы равны (15-35% для С и 25-50% для Н);
3) Точка пересечения С и Н фазы- равенство гидродинамической подвижности фаз;
По оси ОХ обычно откладывается насыщенность более плотной фазы.
В 1936 году Ботсет первым ввел понятие фазовой проницаемости;
В 1941 году Леверетт исследовал подробно 2-х фазную систему «нефть-вода».
Ботсет, Маскет - 2-х фазную систему «вода-газ»
Влияние на ОФП параметров: µ, Р/L , σ-поверхностное натяжение.
Вывод Леверетта: ОФП не сильно зависит от вязкости, является функцией распределения пор по размерам, давления вытеснения, градиента давления и насыщенности жидкостями .
Давление вытеснения и градиент давления – параметры, которые необходимо учитывать при определении ОФП.
Слайд 25Кпр.абс.=50мД, Sw=20%
Кпр.абс.=300мД, Sw=13%
Кпр.абс.=750мД, Sw=12%
Зависимость ОФП от начальной водонасыщенности
и абсолютной проницаемости
КИН
Слайд 26ЛИТЕРАТУРА:
ОСНОВНАЯ:
1. Эфрос Д.А. Исследование фильтрации неоднородных систем. – М., Гостехиздат, 1963.
2.
Амикс Дж., Басс Д., Уайтинг Р. Физика нефтяного пласта. – М., Гостоптехиздат. – 1962.-570 стр.
3. Розенберг М.Д., Кундин С.А. Многофазная многокомпонентная фильтрация при добыче нефти и газа. – М.: Недра. – 1976, - 198 стр.
4. Басниев К.С., Дмитриев Н.М., Розенберг Г.Д. Нефтегазовая гидромеханика. Учебное пособие для вузов. – М.- Ижевск: Институт компьютерных исследований, 2005, 544 с.
Слайд 27ЛИТЕРАТУРА:
ДОПОЛНИТЕЛЬНАЯ:
1. Гиматудинов Ш.К. Физика нефтяного и газового пласта. – М., Недра.-1971.-309
стр.
2. Степанова Г.С. Газовые и водогазовые методы воздействия на нефтяные пласты. – М., «Газоил пресс»». -2006.-200 стр.
3. Селяков В.И. Кадет В.В. Перколяционные модели процессов переноса в микронеоднородных средах. – М.: недра. – 1995.- 222 стр.
4. Бергман Л. Ультразвук и его применение в науке и технике.вод с немецкого. – М.: ИЛ.- 1957.- 726 стр.

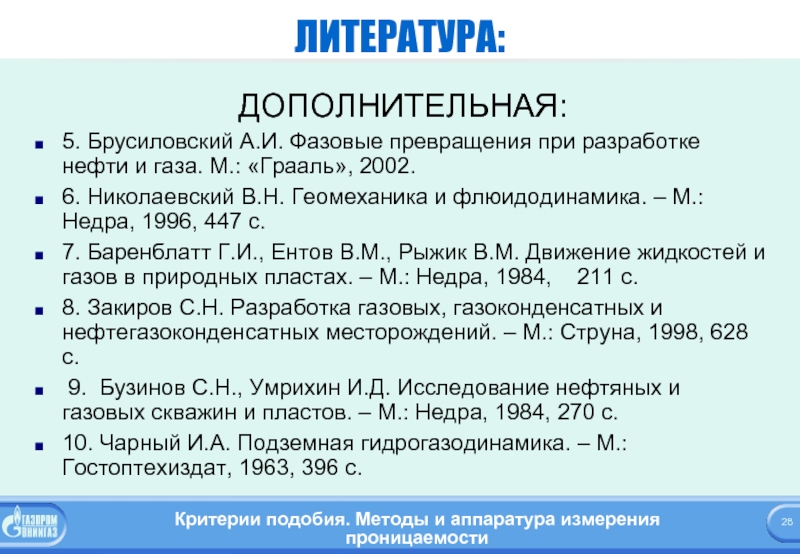

Слайд 28ЛИТЕРАТУРА:
ДОПОЛНИТЕЛЬНАЯ:
5. Брусиловский А.И. Фазовые превращения при разработке нефти и газа. М.:
«Грааль», 2002.
6. Николаевский В.Н. Геомеханика и флюидодинамика. – М.: Недра, 1996, 447 с.
7. Баренблатт Г.И., Ентов В.М., Рыжик В.М. Движение жидкостей и газов в природных пластах. – М.: Недра, 1984, 211 с.
8. Закиров С.Н. Разработка газовых, газоконденсатных и нефтегазоконденсатных месторождений. – М.: Струна, 1998, 628 с.
9. Бузинов С.Н., Умрихин И.Д. Исследование нефтяных и газовых скважин и пластов. – М.: Недра, 1984, 270 с.
10. Чарный И.А. Подземная гидрогазодинамика. – М.: Гостоптехиздат, 1963, 396 с.
