Элеватор для спуска и подъёма насосно-компрессорных труб при проведении подземного ремонта скважин презентация

государственный нефтяной технический университет»
Кафедра технологические машины и оборудование


ЭЛЕВАТОР ДЛЯ СПУСКА И ПОДЪЁМА НАСОСНО-КОМПРЕССОРНЫХ ТРУБ ПРИ ПРОВЕДЕНИИ ПОДЗЕМНОГО РЕМОНТА СКВАЖИН

Выпускная квалификационная работа
(дипломный проект)

по специальности 130602.65 Машины и оборудование нефтяных и газовых промыслов
ЭТА-П.000.00.00.00ПЗ

Студент гр. МПз-10-01 Р.Р. Зинатуллин

Руководитель ст. преподаватель Т.А. Утемисов

УФА 2016

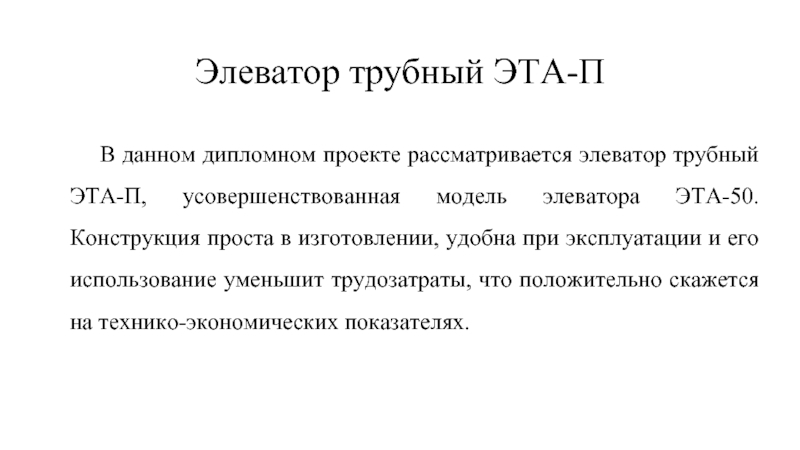

ЭТА-П, усовершенствованная модель элеватора ЭТА-50. Конструкция проста в изготовлении, удобна при эксплуатации и его использование уменьшит трудозатраты, что положительно скажется на технико-экономических показателях.

(дефектоскопия)

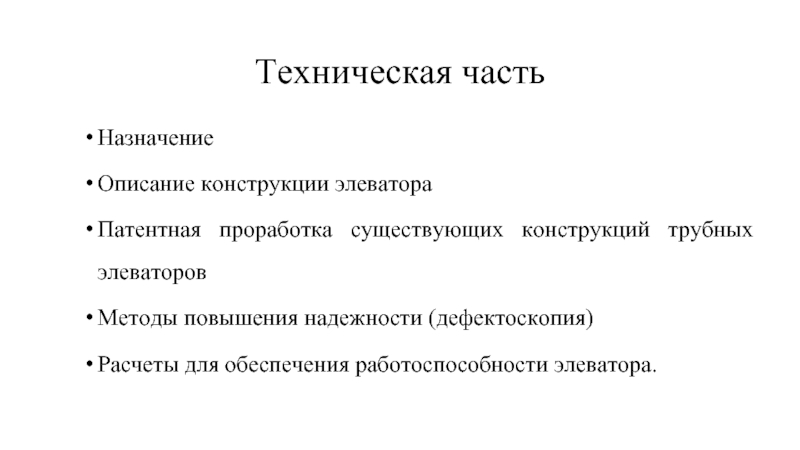

Расчеты для обеспечения работоспособности элеватора.

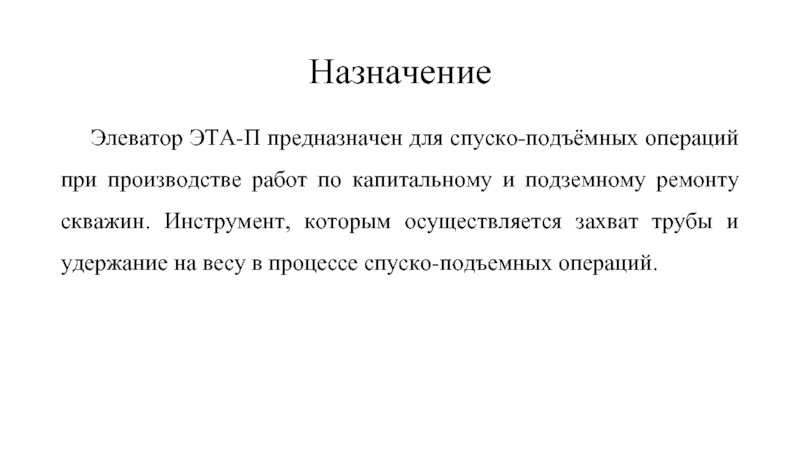

и подземному ремонту скважин. Инструмент, которым осуществляется захват трубы и удержание на весу в процессе спуско-подъемных операций.

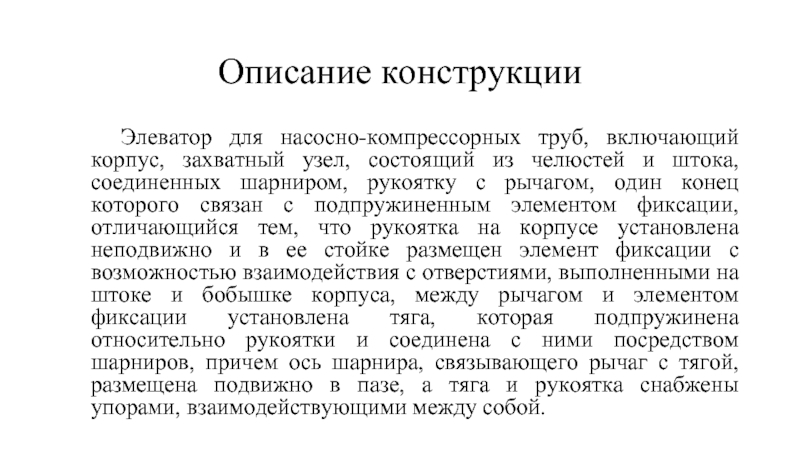

челюстей и штока, соединенных шарниром, рукоятку с рычагом, один конец которого связан с подпружиненным элементом фиксации, отличающийся тем, что рукоятка на корпусе установлена неподвижно и в ее стойке размещен элемент фиксации с возможностью взаимодействия с отверстиями, выполненными на штоке и бобышке корпуса, между рычагом и элементом фиксации установлена тяга, которая подпружинена относительно рукоятки и соединена с ними посредством шарниров, причем ось шарнира, связывающего рычаг с тягой, размещена подвижно в пазе, а тяга и рукоятка снабжены упорами, взаимодействующими между собой.

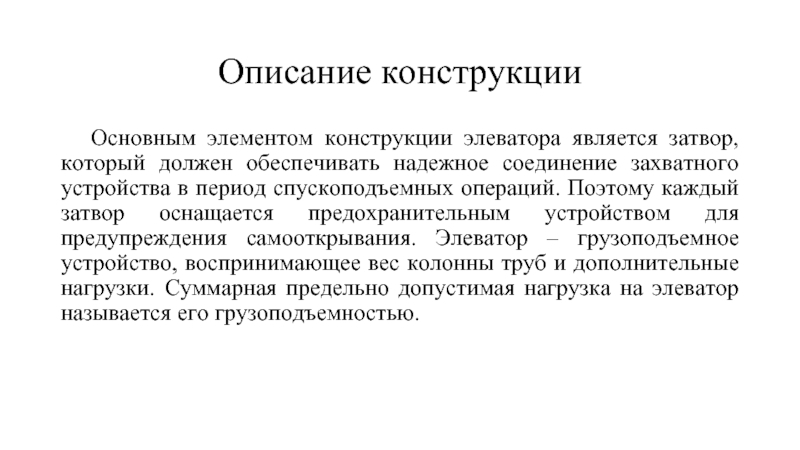

соединение захватного устройства в период спускоподъемных операций. Поэтому каждый затвор оснащается предохранительным устройством для предупреждения самооткрывания. Элеватор – грузоподъемное устройство, воспринимающее вес колонны труб и дополнительные нагрузки. Суммарная предельно допустимая нагрузка на элеватор называется его грузоподъемностью.

на прочность
