Слайд 1
Текст слайда:

Электромагнитные колебания (общие понятия) Свободные и вынужденные электромагнитные колебания


Слайд 2
Текст слайда:

Электромагнитные колебания — это колебания электрического и магнитного полей, которые сопровождаются периодическим изменением заряда, силы тока и напряжения.



Слайд 3
Текст слайда:


Механические колебания - обладающие периодичностью отклонения тела от положения равновесия. Возбуждение механических колебаний происходит путем непосредственного воздействия на колебательную систему.


Слайд 4
Текст слайда:

Примеры колебательных систем

Пружинный маятник - это система, состоящая из груза массой m, прикрепленного к одному концу пружины, другой конец которой закреплен




Слайд 5
Текст слайда:

Математический маятник - это система, состоящая из материальной точки, подвешенной на нерастяжимой нити, имеющей пренебрежимо малую массу






Слайд 6
Текст слайда:



Гармонические колебания –это колебания , в которых данный параметр изменяется по закону синуса или косинуса.

Уравнения гармонических колебаний




Слайд 7
Текст слайда:

Колебательный контур — это цепь, состоящая из катушки индуктивности и конденсатора.











Слайд 8
Текст слайда:

Свободные электромагнитные колебания

Свободные электромагнитные колебания – это периодически повторяющиеся изменения электромагнитных величин (q – электрический заряд, I – сила тока, U – разность потенциалов), происходящие без потребления энергии от внешних источников.


Слайд 9
Текст слайда:

Вынужденные электромагнитные колебания

Незатухающие колебания в цепи под действием внешней, периодически изменяющейся ЭДС – называются вынужденными электромагнитными колебаниями

Магнитный поток Ф сквозь плоскость рамки:

По закону электромагнитной индукции:


Слайд 10
Текст слайда:

Полезные материалы:


Слайд 11
Текст слайда:

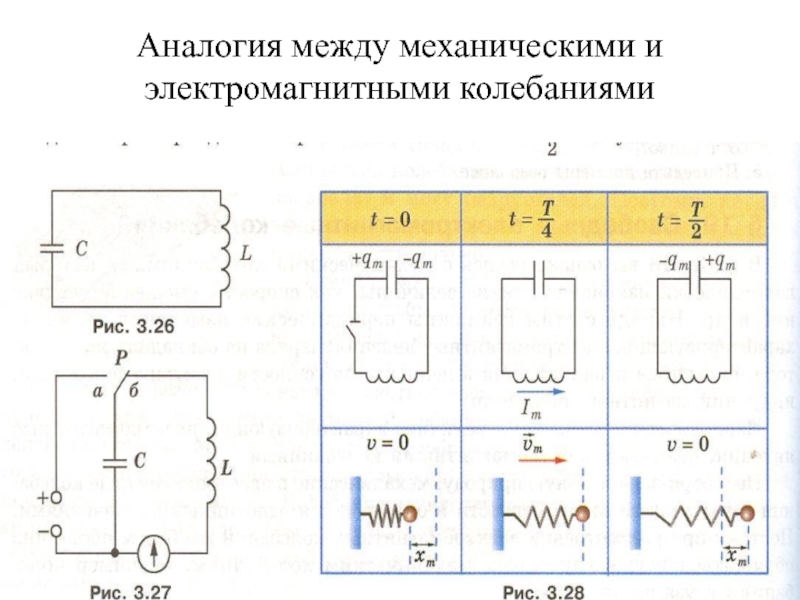

Аналогия между механическими и электромагнитными колебаниями



Слайд 12

Слайд 13
Текст слайда:

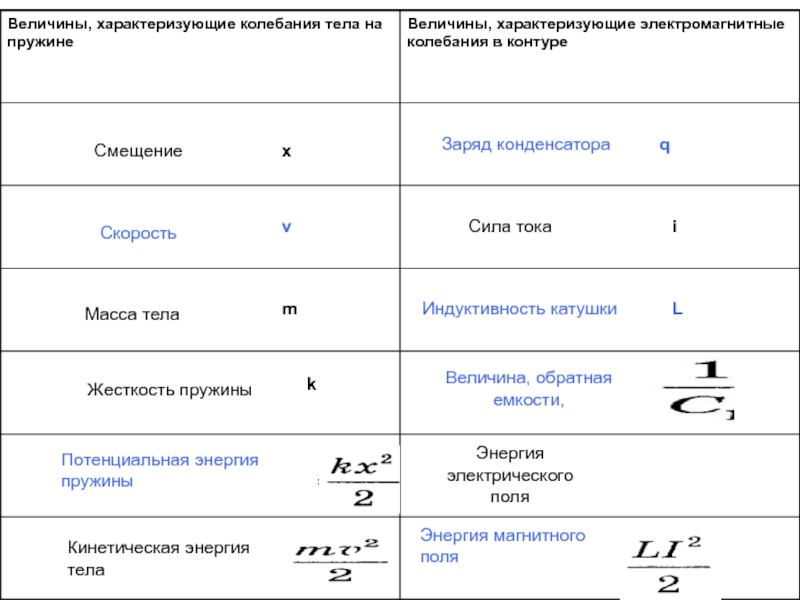

Заряд конденсатора

q

Смещение

х

Скорость

v

Сила тока

i

Масса тела

m

Индуктивность катушки

L

Жесткость пружины

k

Величина, обратная емкости,



Энергия электрического поля


Потенциальная энергия пружины


Энергия магнитного поля


Кинетическая энергия тела



Слайд 14
Текст слайда:

Величины, характеризующие колебательное движение







Период-

наименьший промежуток времени, по истечении которого состояние колебательной системы повторяется






секунда (с)





Слайд 15
Текст слайда:

Величины, характеризующие колебательное движение


Частота-

число колебаний за 1с







герц (Гц)


Слайд 16
Текст слайда:


Амплитуда-

максимальное смещение тела от положения равновесия


Смещение-

расстояние от маятника до положения равновесия

метр (м)


Фаза-величина,

стоящая под знаком синуса или косинуса в уравнении гармонических колебаний,показывающая какая доля периода прошла от начала колебаний




Радиан (рад)

метр (м)


Слайд 17
Текст слайда:

Величины, характеризующие колебательное движение

Циклическая частота-

число колебаний за 2п секунд








Радиан в секунду (рад/ с)


Слайд 18
Текст слайда:

Академик Мандельштам отмечал: “Теория колебаний объединяет, обобщает различные области физики... Каждая из областей физики — оптика, механика, акустика — говорит на своем “национальном” языке. Но есть “интернациональный” язык, и это - язык теории колебаний... Изучая одну область, вы получаете тем самым интуицию и знания совсем в другой области”.
