Электрохимическое формообразование резистивными электродами презентация
Содержание
- 1. Электрохимическое формообразование резистивными электродами
- 2. Цель работы: Достигнуть улучшения формы и точности
- 3. Электрохимическая обработка Электрохимическая обработка (ЭХО) (растворение, удаление

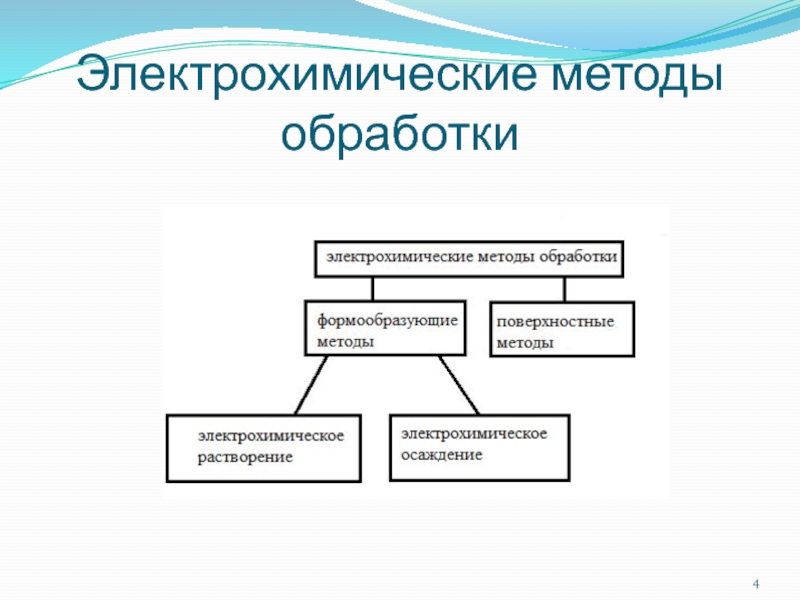

- 4. Электрохимические методы обработки
- 5. Электрод-инструменты (ЭИ) при электрохимической обработке Профилированный ЭИ Непрофилированный ЭИ
- 6. Главная особенность при обработке резистивным электродом
- 7. Теоретические исследования электрохимического формообразования с резистивными электродами. Математическая модель.
- 8. Схема электрохимической обработки с помощью резистивных электродов
- 9. Зависимость распределения потенциала в электролите от межэлектродного зазора при D=0.1, 0.3, 1; K0=2

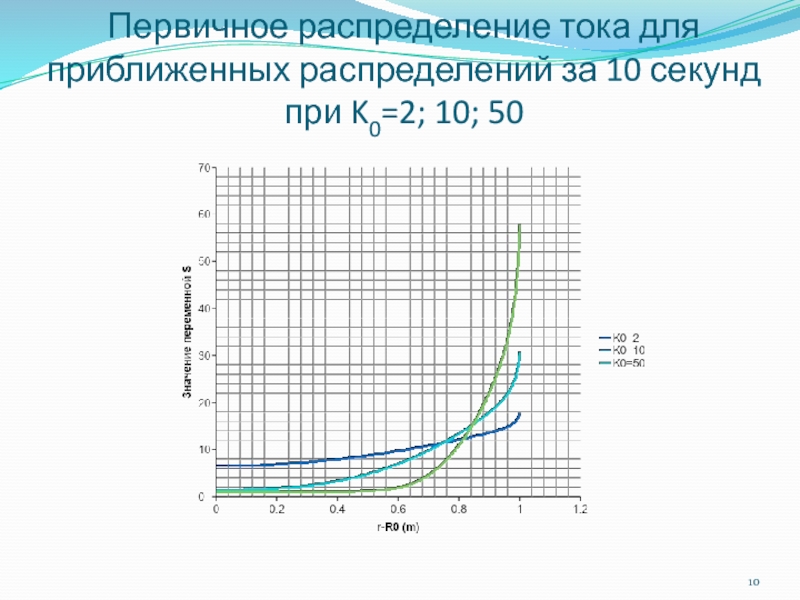

- 10. Первичное распределение тока для приближенных распределений за 10 секунд при K0=2; 10; 50
- 11. Схема электрохимической обработки с помощью резистивных электродов с неравномерной поверхностью

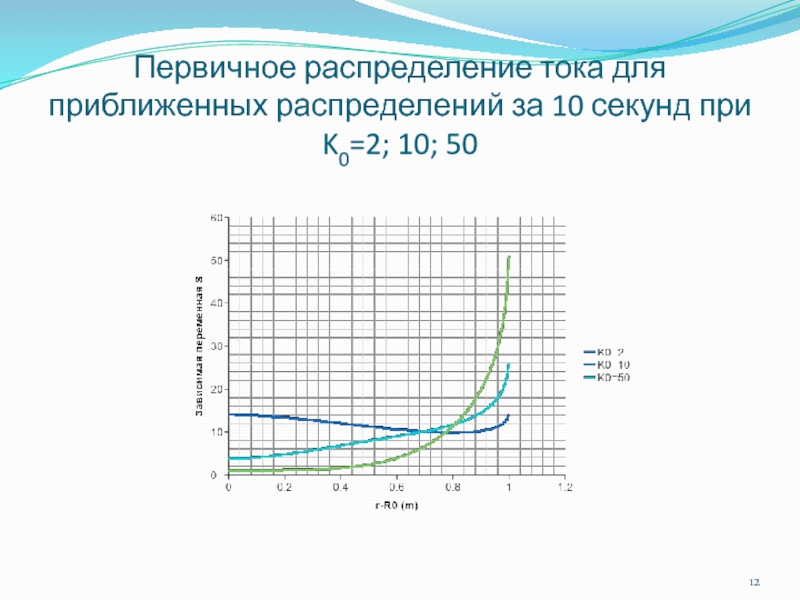

- 12. Первичное распределение тока для приближенных распределений за 10 секунд при K0=2; 10; 50
- 13. Плоская поверхность без экрана (а) и с
- 14. Первичное распределение тока для приближенных распределений на 10 секунде разных схем электрохимического формообразования.
- 15. Спасибо за внимание
Слайд 2Цель работы:
Достигнуть улучшения формы и точности размеров деталей при электрохимическом растворении
и осаждении с помощью электрохимической обработки с резистивными электродами.
Слайд 3Электрохимическая обработка
Электрохимическая обработка (ЭХО) (растворение, удаление металла) основана на электролизе, где
занимает процесс при котором происходит восстановление или окисление поверхностей электродов, которые соединены с источником питания током и помещенных в токопроводящий раствор – электролит. Заготовка является анодом, а электрод-инструмент (ЭИ) катодом.

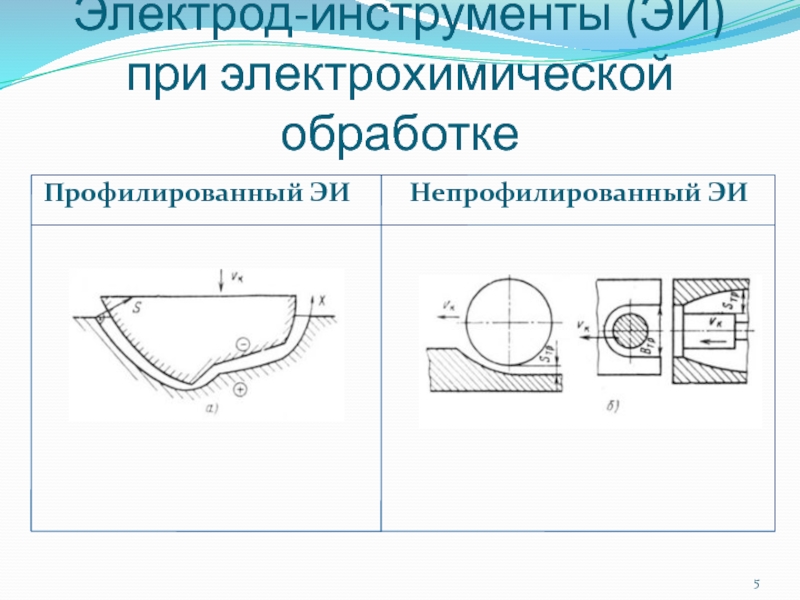

Слайд 5Электрод-инструменты (ЭИ) при электрохимической обработке
Профилированный ЭИ
Непрофилированный ЭИ
Слайд 6Главная особенность при обработке резистивным электродом
Электрод или токопроводящие
части, могут быть очень тонкие, особенно с начальным химическим металлическим слоем. В таких случаях, сопротивление в электроде может быть довольно большим. Это приводит к неравномерному распределению потенциала в электроде, сопротивление становится больше, чем плотность тока.

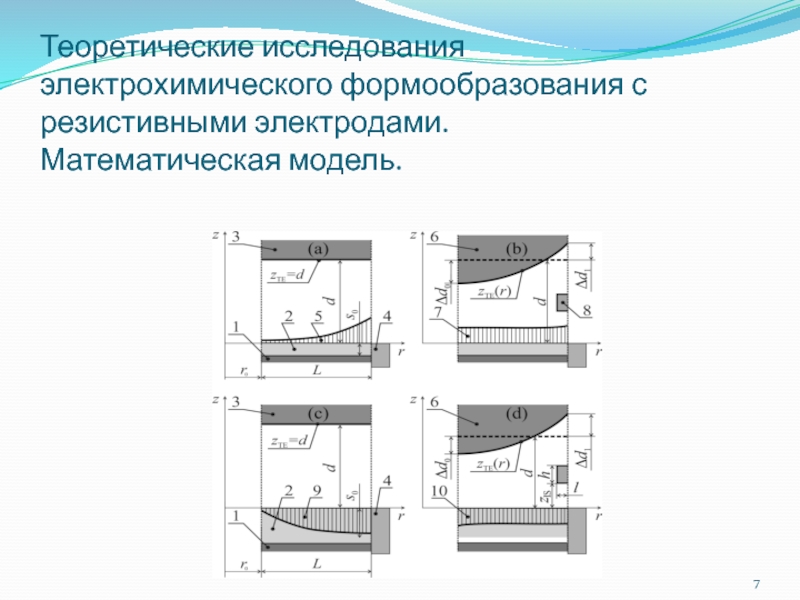

Слайд 7Теоретические исследования электрохимического формообразования с резистивными электродами.
Математическая модель.

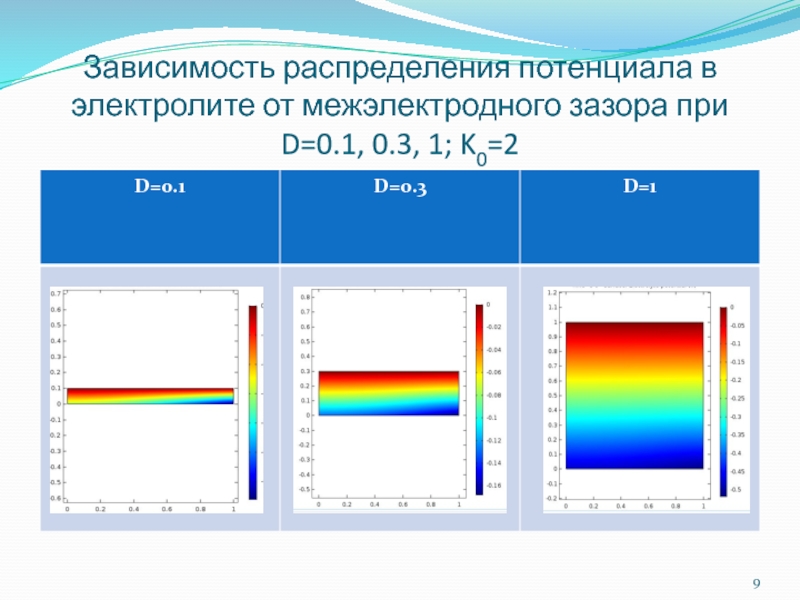

Слайд 9Зависимость распределения потенциала в электролите от межэлектродного зазора при D=0.1, 0.3,
1; K0=2

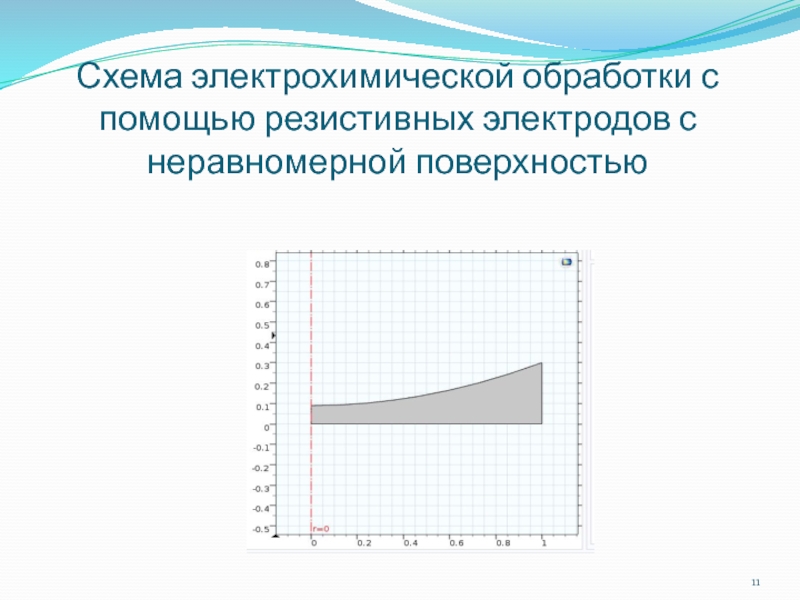

Слайд 11Схема электрохимической обработки с помощью резистивных электродов с неравномерной поверхностью

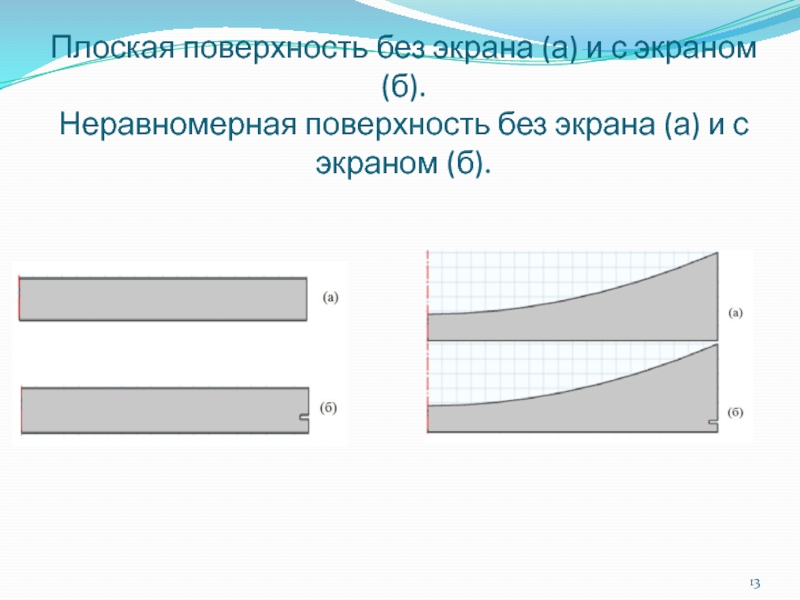

Слайд 13Плоская поверхность без экрана (а) и с экраном (б). Неравномерная поверхность без
экрана (а) и с экраном (б).

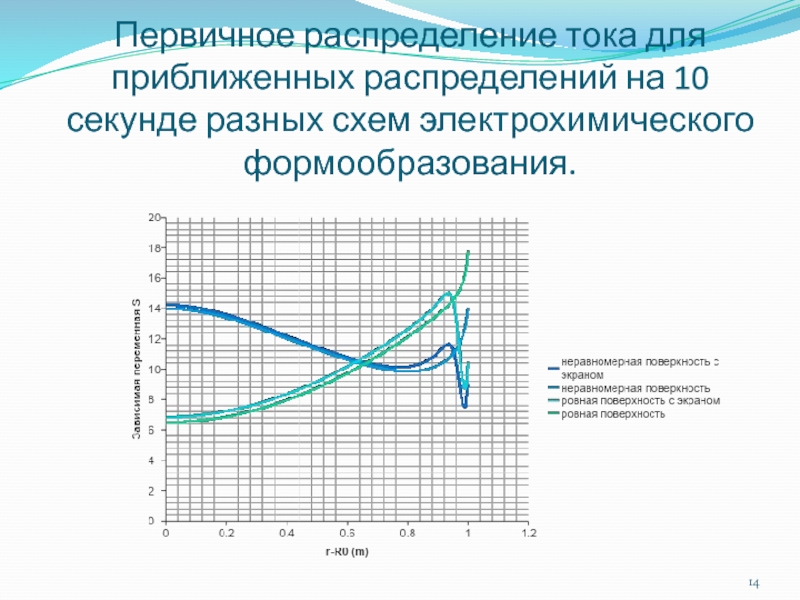

Слайд 14Первичное распределение тока для приближенных распределений на 10 секунде разных схем
электрохимического формообразования.
