Другие логические элементы. Определения презентация
Содержание

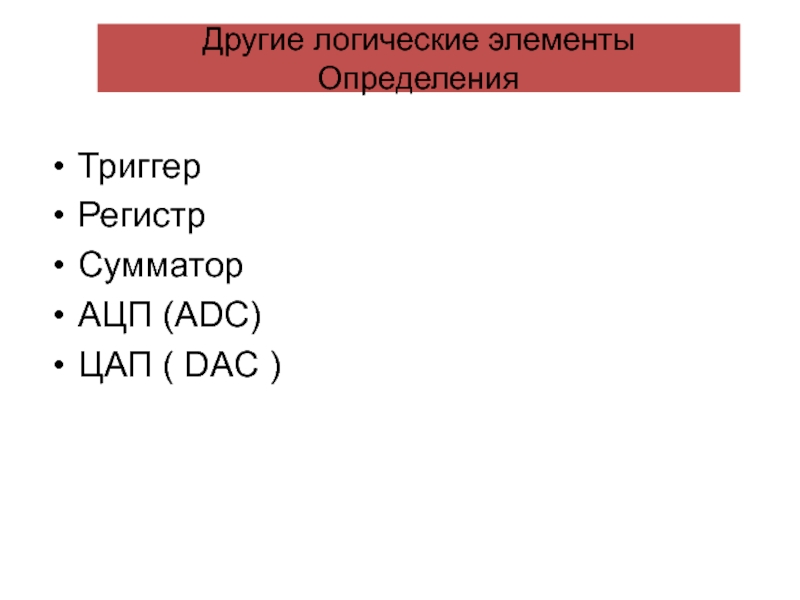

- 1. Другие логические элементы. Определения
- 2. Триггер – Flip-Flop Триггер- ждущий мульльтивибратор Много

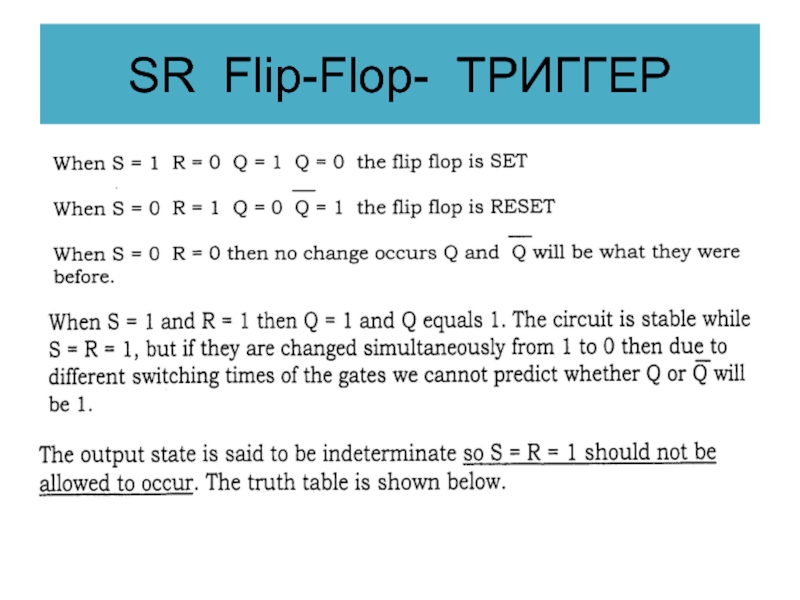

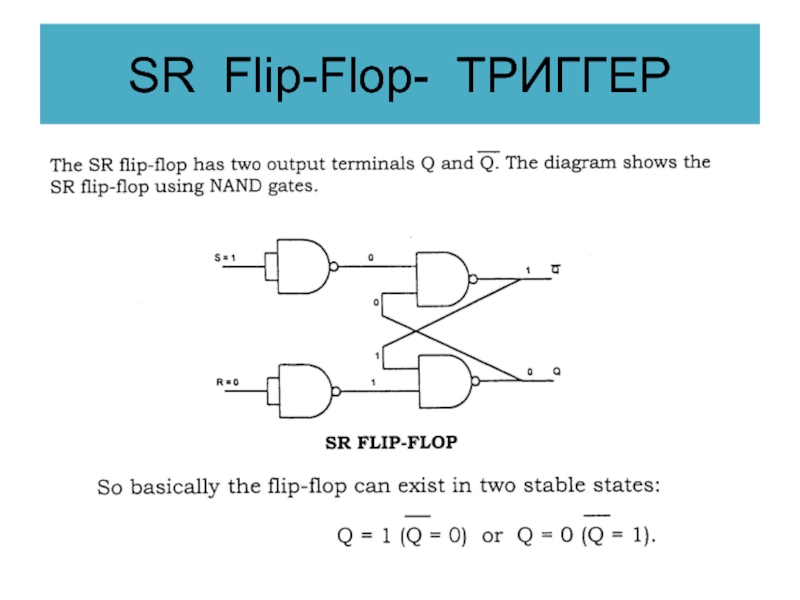

- 3. SR Flip-Flop- ТРИГГЕР
- 4. SR Flip-Flop- ТРИГГЕР

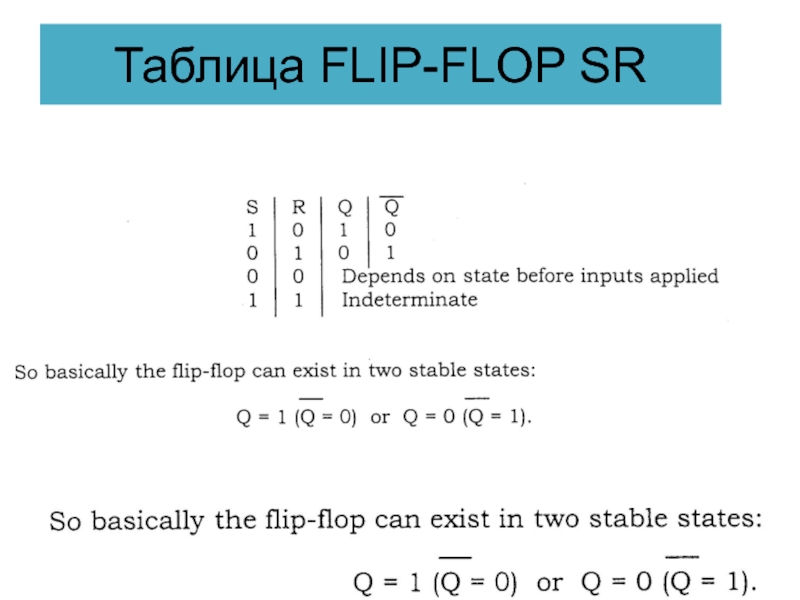

- 5. Таблица FLIP-FLOP SR

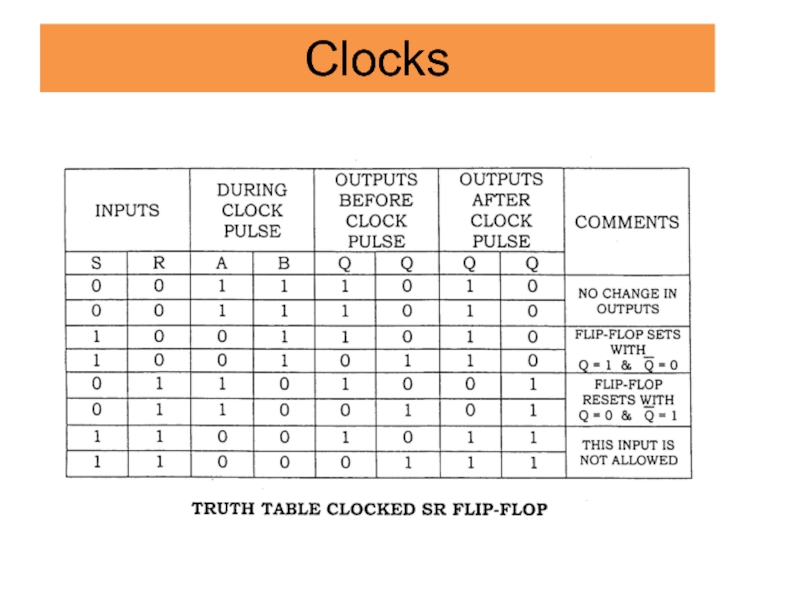

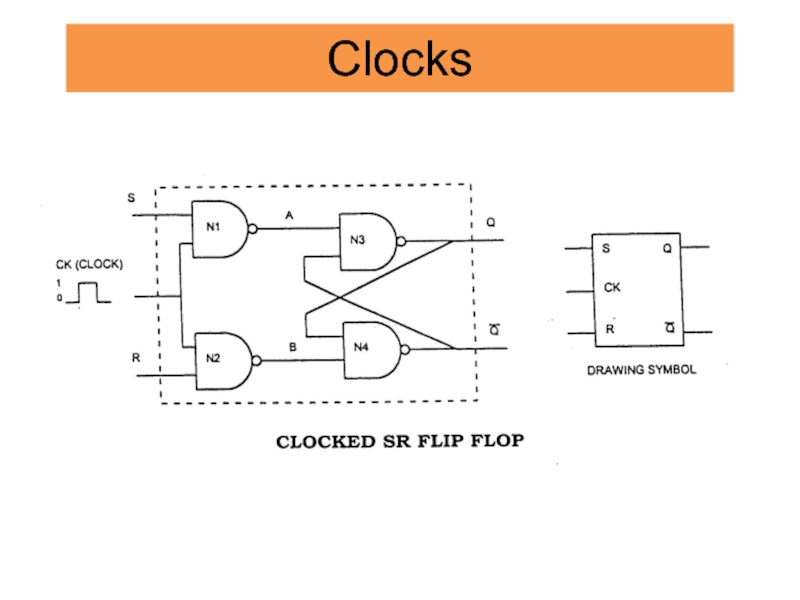

- 6. Clocks
- 7. Clocks

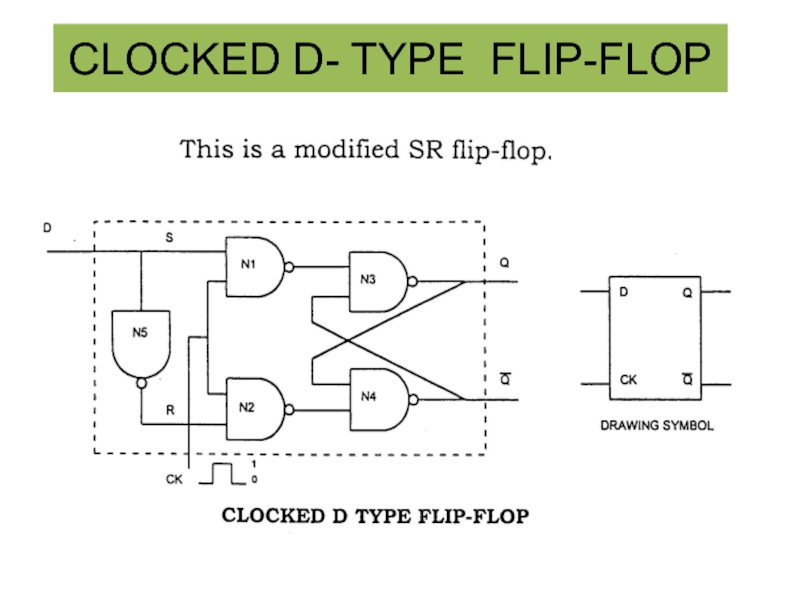

- 8. CLOCKED D- TYPE FLIP-FLOP

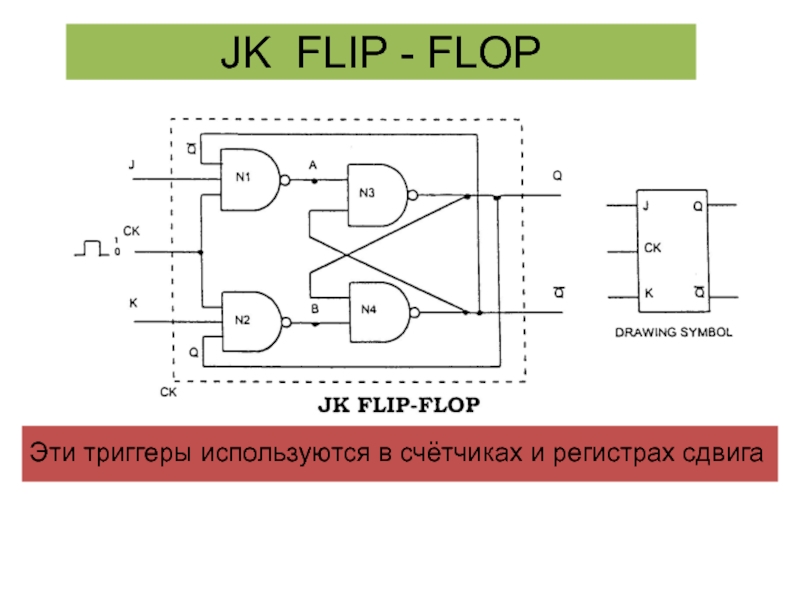

- 9. JK FLIP - FLOP Эти триггеры используются в счётчиках и регистрах сдвига
- 10. Сounters – Cчётчики После 1-го импульса :
- 12. РЕГИСТР СДВИГА Используется для хранения данных. После

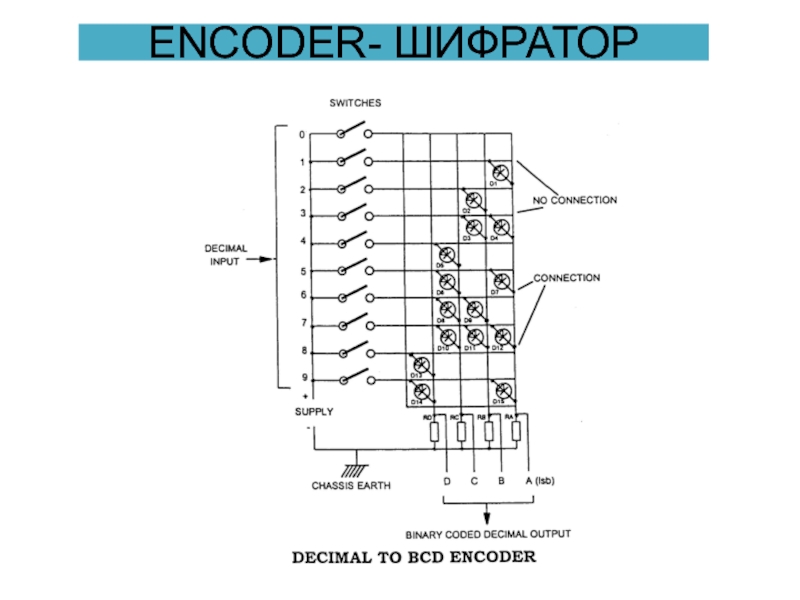

- 13. ENCODER- ШИФРАТОР

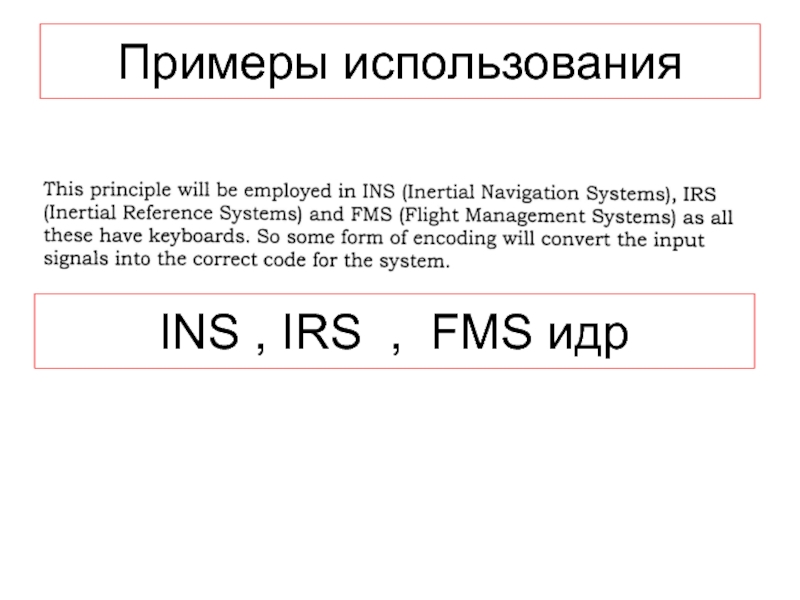

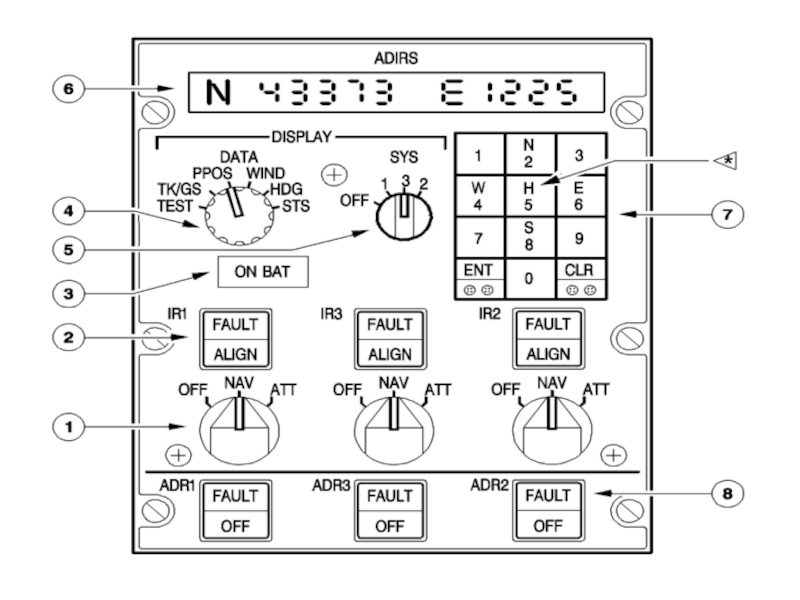

- 14. Примеры использования INS , IRS , FMS идр

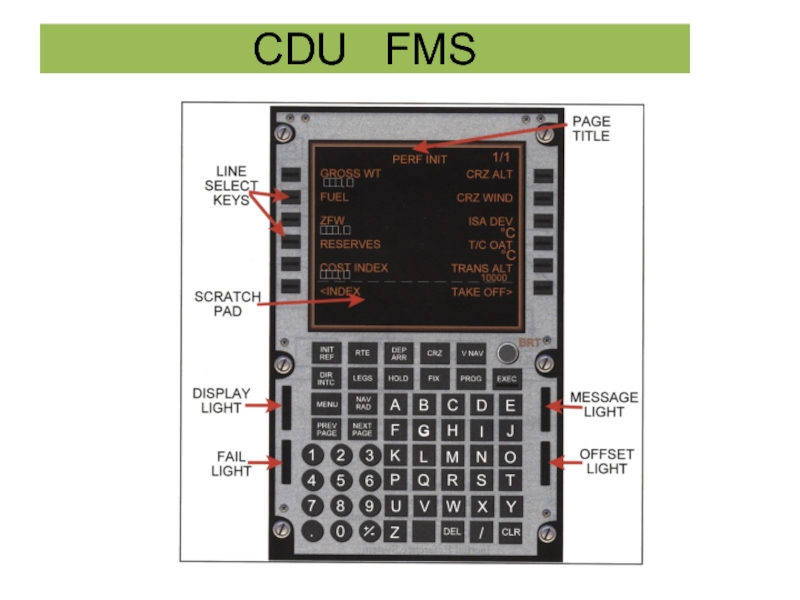

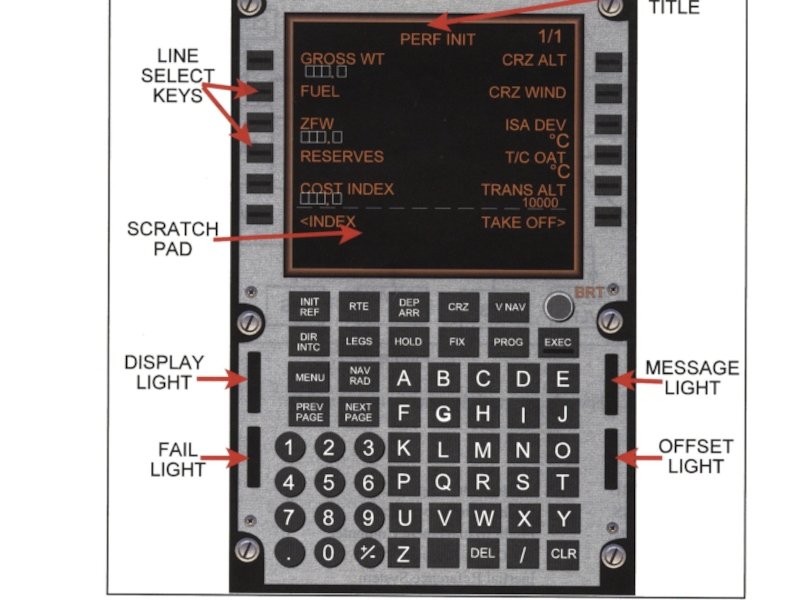

- 17. CDU FMS

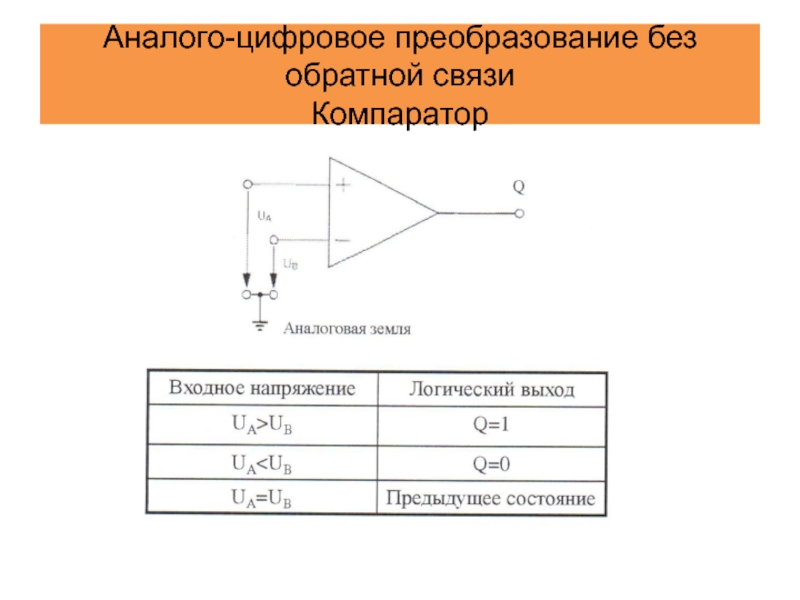

- 18. Аналого-цифровое преобразование без обратной связи Компаратор
- 19. Аналого-цифровое преобразование без обратной связи Компаратор

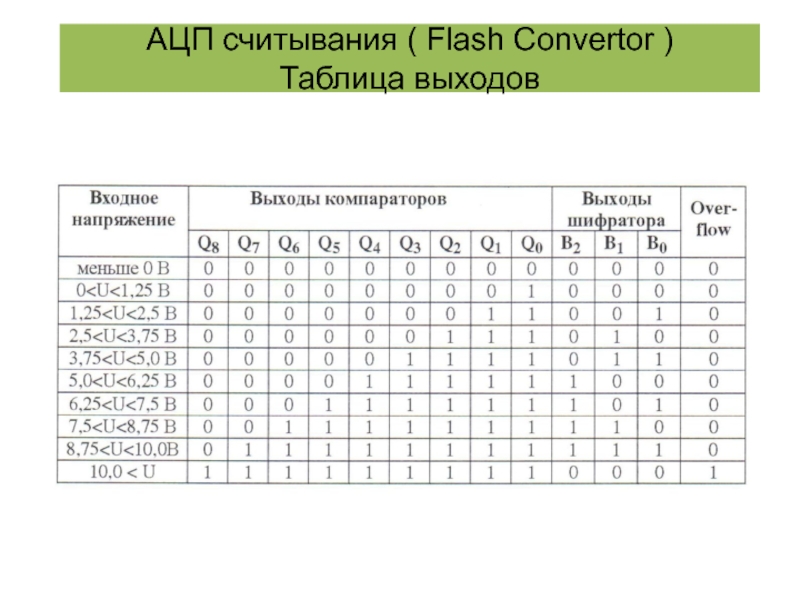

- 20. АЦП считывания ( Flash Convertor ) Таблица выходов

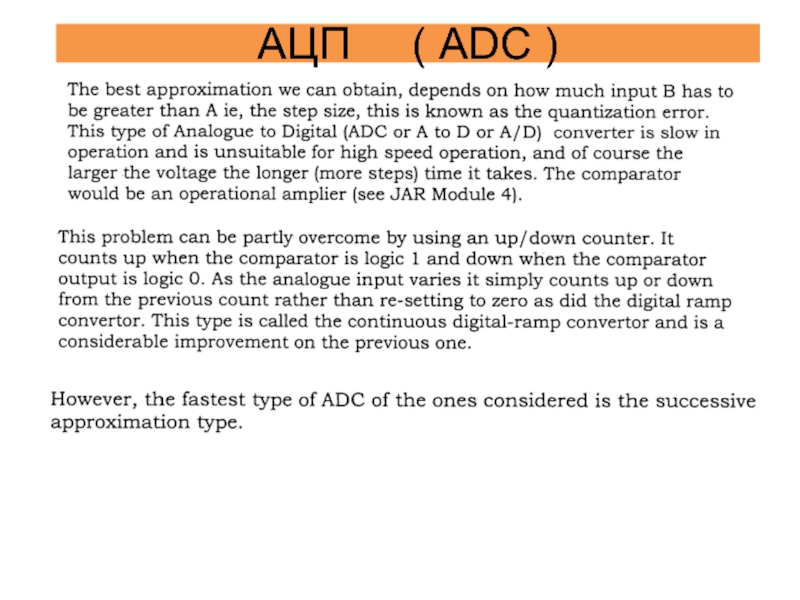

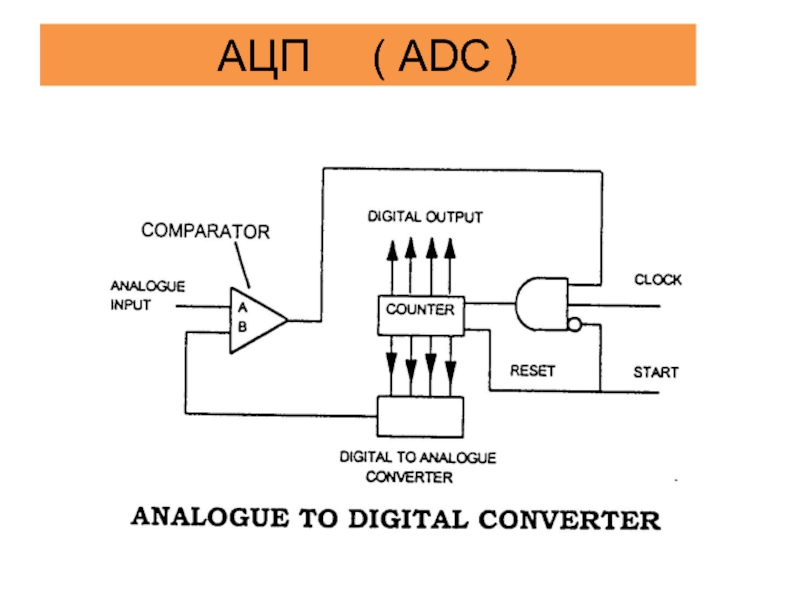

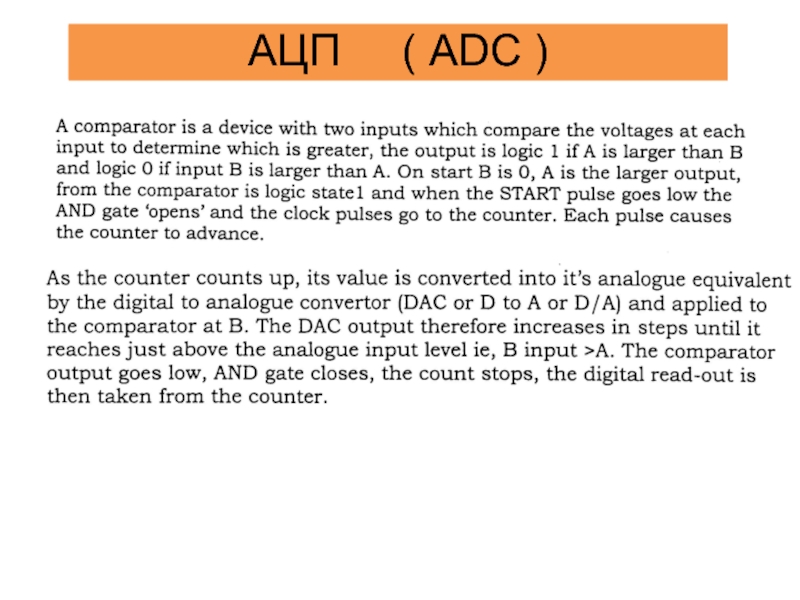

- 21. АЦП ( ADC )
- 22. АЦП ( ADC ) АЦП ( ADC )
- 23. АЦП ( ADC )

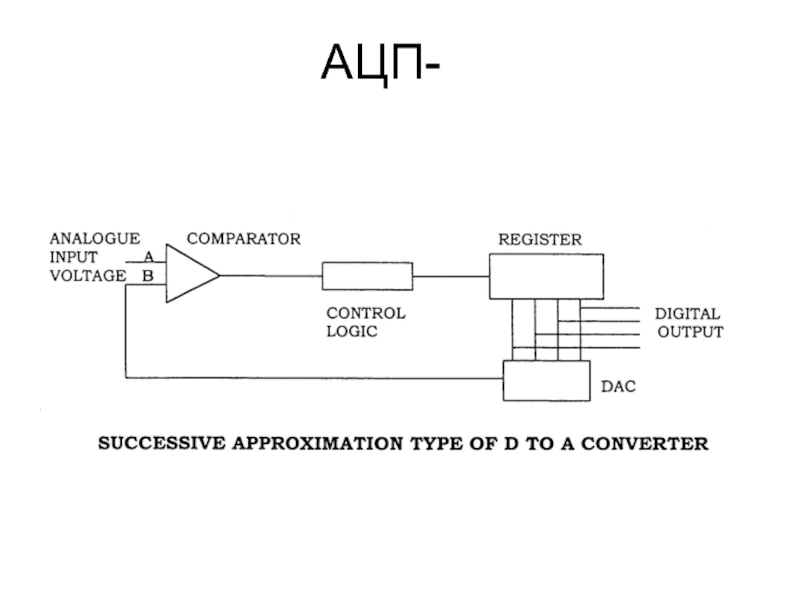

- 24. АЦП-

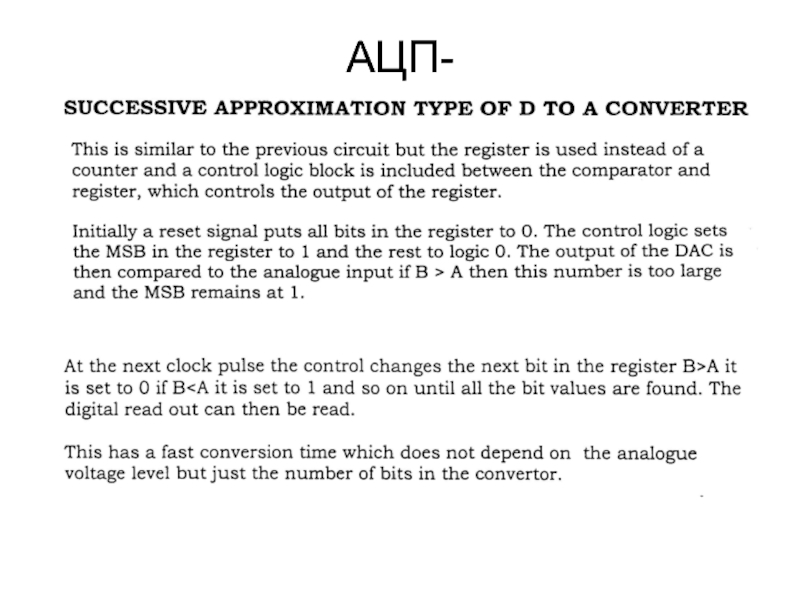

- 25. АЦП-

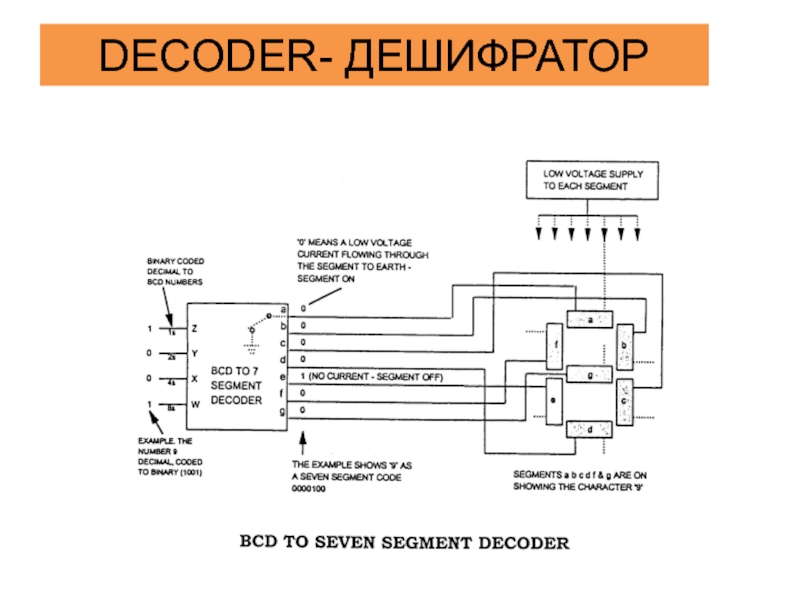

- 26. DECODER- ДЕШИФРАТОР

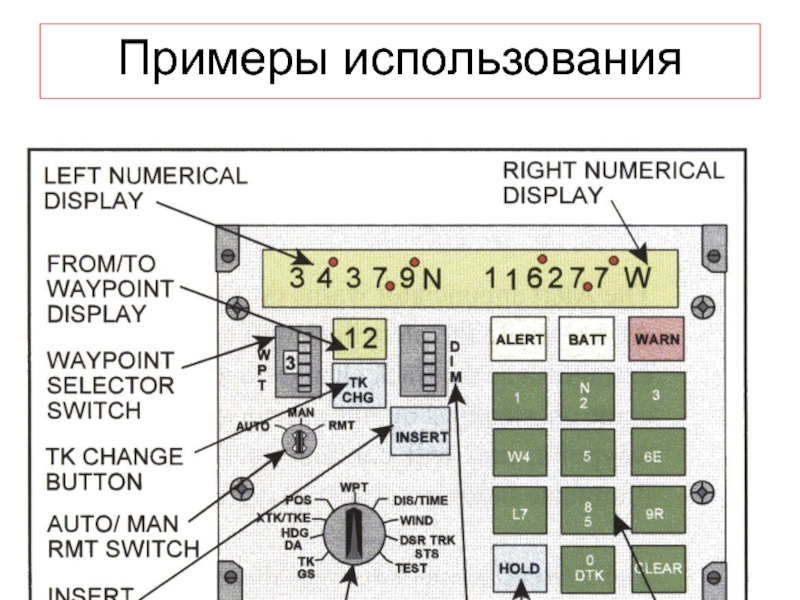

- 27. Примеры использования

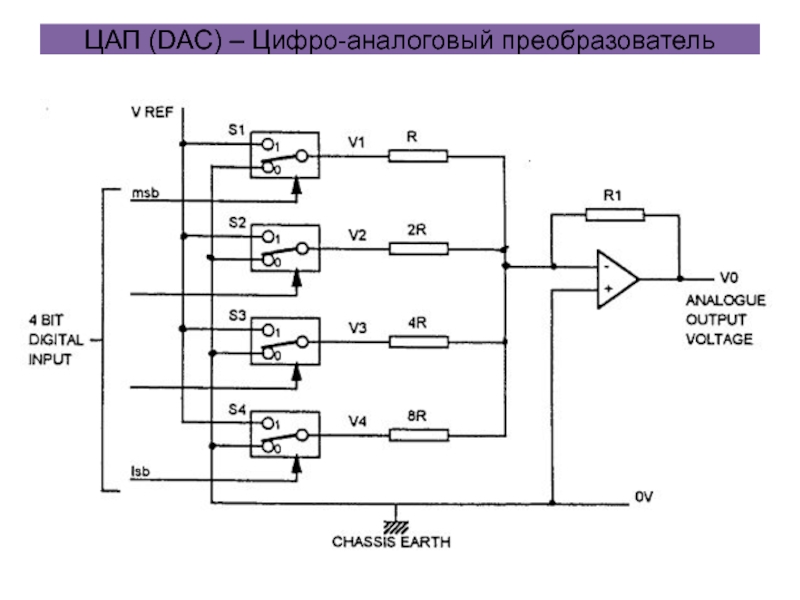

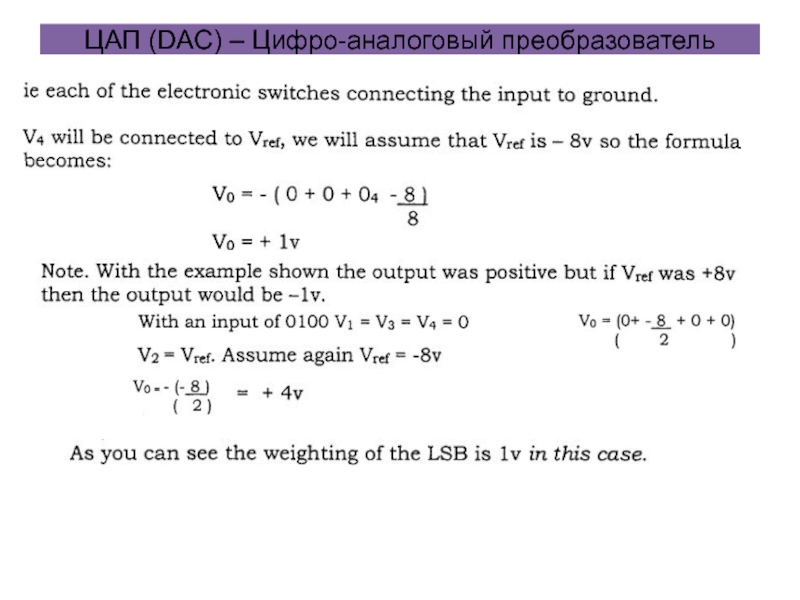

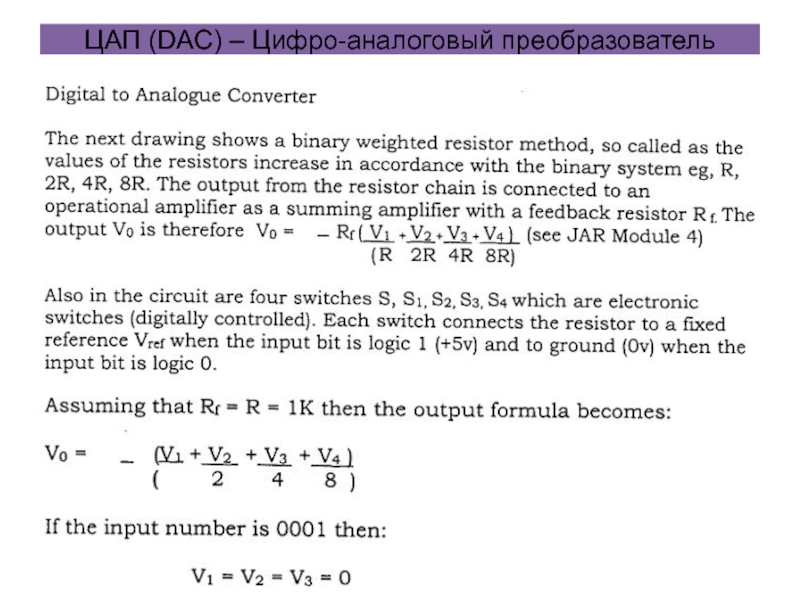

- 28. ЦАП (DAC) – Цифро-аналоговый преобразователь
- 29. ЦАП (DAC) – Цифро-аналоговый преобразователь
- 30. ЦАП (DAC) – Цифро-аналоговый преобразователь

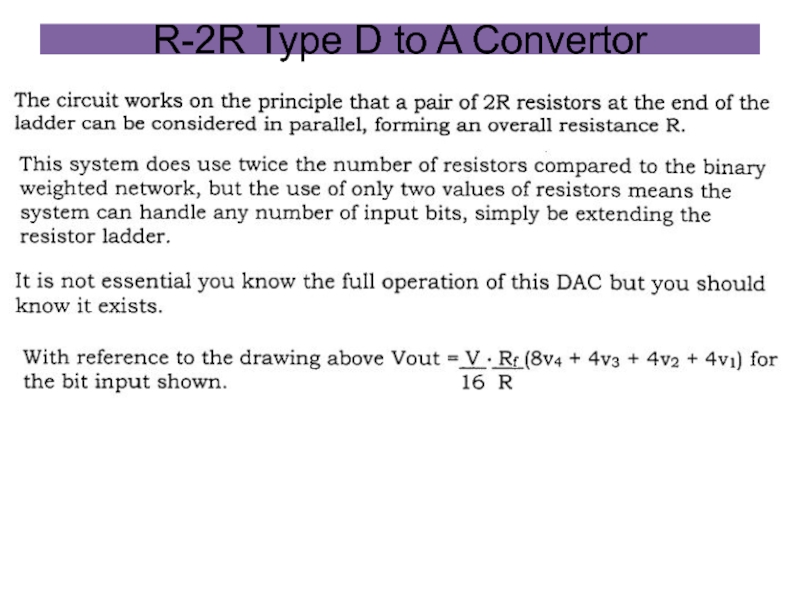

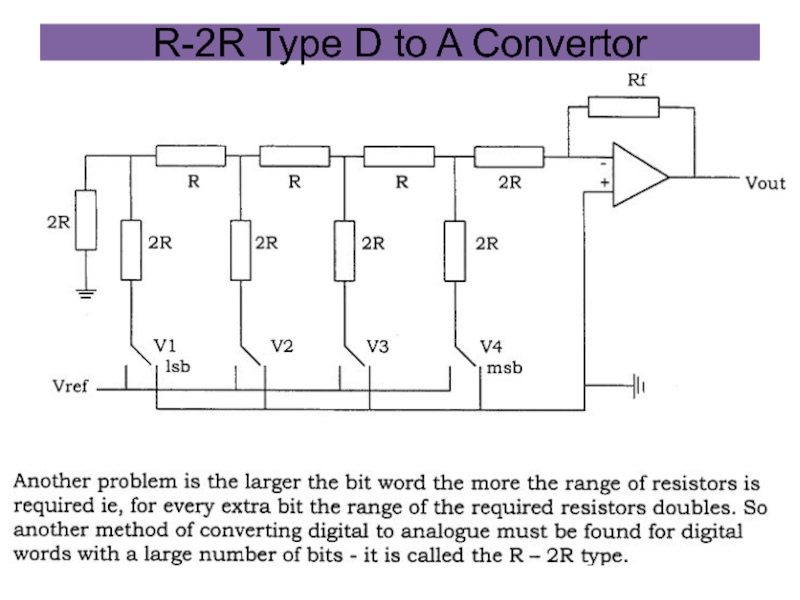

- 31. R-2R Type D to A Convertor
- 32. R-2R Type D to A Convertor

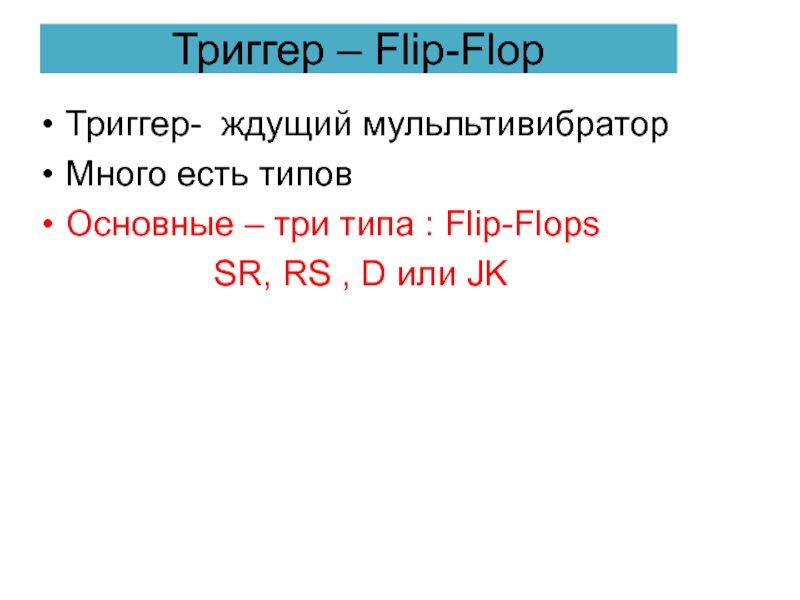

Слайд 2Триггер – Flip-Flop
Триггер- ждущий мульльтивибратор
Много есть типов
Основные – три типа
: Flip-Flops
SR, RS , D или JK
SR, RS , D или JK

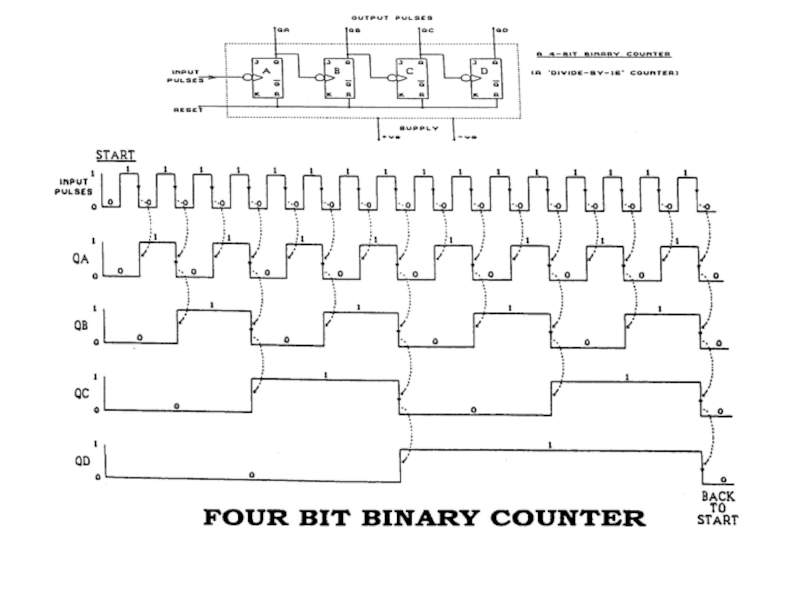

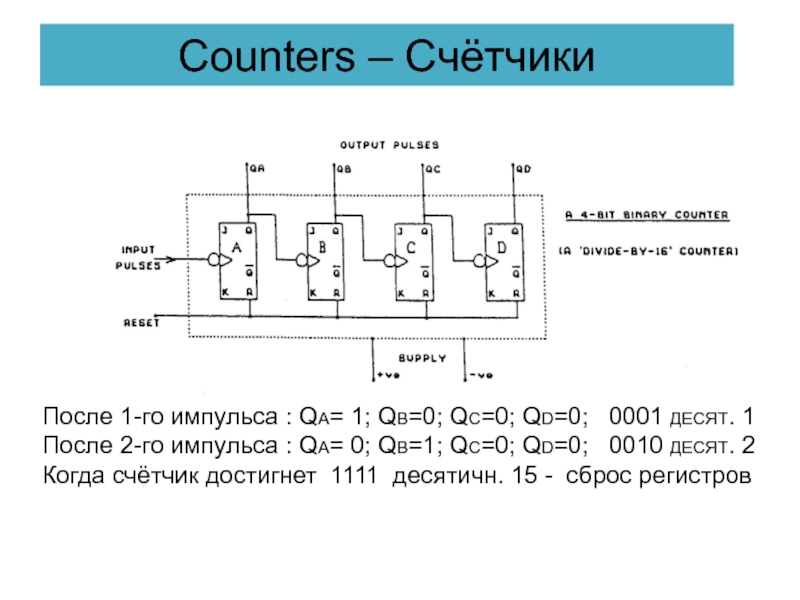

Слайд 10Сounters – Cчётчики
После 1-го импульса : Qa= 1; Qb=0; Qc=0; Qd=0;
0001 десят. 1
После 2-го импульса : Qa= 0; Qb=1; Qc=0; Qd=0; 0010 десят. 2
Когда счётчик достигнет 1111 десятичн. 15 - сброс регистров
После 2-го импульса : Qa= 0; Qb=1; Qc=0; Qd=0; 0010 десят. 2
Когда счётчик достигнет 1111 десятичн. 15 - сброс регистров

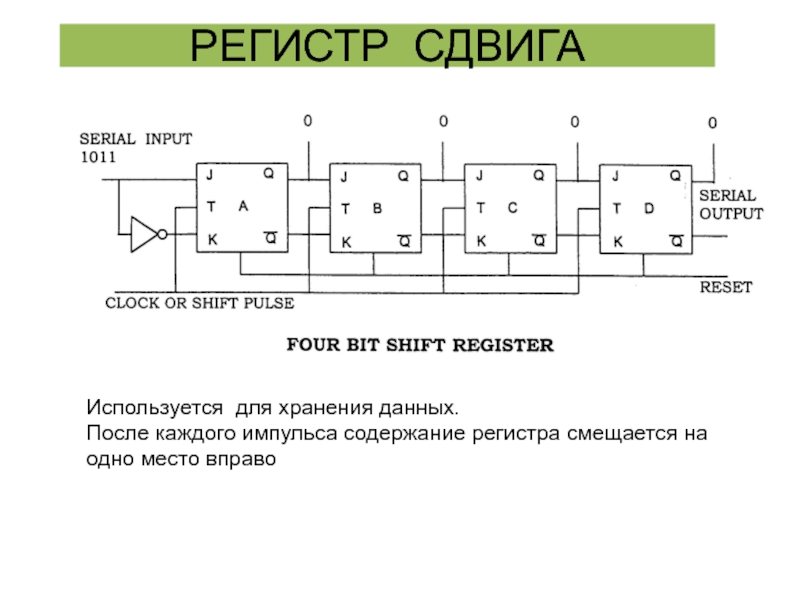

Слайд 12РЕГИСТР СДВИГА
Используется для хранения данных.
После каждого импульса содержание регистра смещается на
одно место вправо
