DP PumpsОбщая информация о производителе и продукте презентация

Содержание

Наш главный офис находится в Голландии

Слайд 1DP Pumps Общая информация о производителе и продукте

Слайд 2Наш главный офис находится в Голландии

Слайд 3Наш завод в Голландии

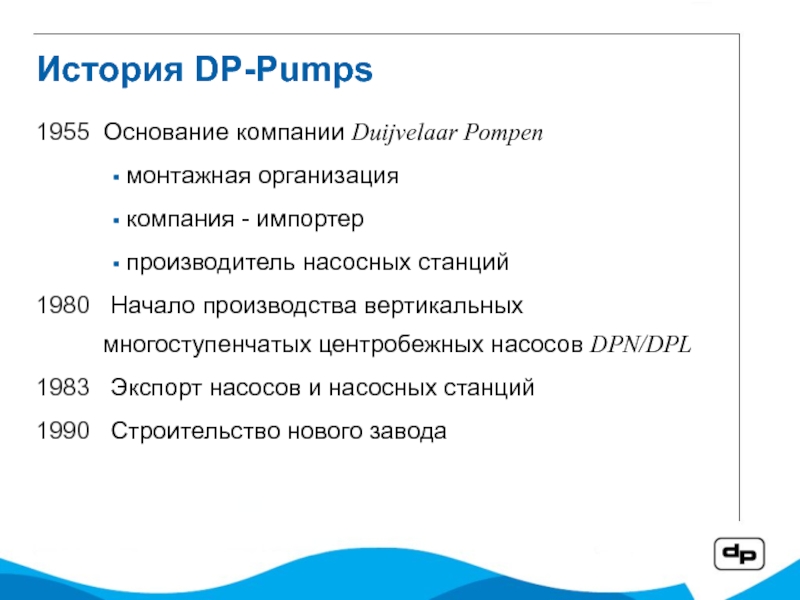

Слайд 4История DP-Pumps
1955 Основание компании Duijvelaar Pompen
монтажная организация
компания - импортер

производитель насосных станций
1980 Начало производства вертикальных многоступенчатых центробежных насосов DPN/DPL
1983 Экспорт насосов и насосных станций
1990 Строительство нового завода

Слайд 5История DP-Pumps
1993 Сертификация ISO 9001 (Lloyd’s)
1998 Сертификация ISO 14001

(Lloyd’s)
2001 Завершение разработки всей производственной линии из нержавеющей стали
2004 Начало производства насосов серии DPVE
2004 Реконструкция производственных мощностей
2005 50-летний юбилей DP
2006 Начало производства промышленных насосов серии DPVCF
2007 Начало производства 6” скважинных насосов серии DPU
2008 Экспорт в более чем 100 стран

Слайд 6Основные виды деятельности
Производство вертикальных многоступенчатых центробежных насосов из высоколегированной стали
Производство 6”

скважинных многоступенчатых насосов
из высоколегированной стали
Проектирование и производство систем повышения давления

Слайд 7Линии сборки насосов

Слайд 8Линии сборки насосных станций Hydro Unit

Слайд 9Оборудование для проведения испытаний и сертификации

Слайд 10 В соответствии с EN10204
2.1 Сертификаты (стандарт)
2.2 Сертификаты (стандарт, результаты испытаний

DB)
3.1 Сертификаты (отчеты о проведении испытаний, специальных испытаниях или тестированиях, результаты испытаний QC)
3.2 Сертификаты (отчеты о проведении испытаний, специальных испытаниях или тестированиях, результаты испытаний QC, испытания в присутствии заказчика)

Сертификаты проведения испытаний

Слайд 11Продукция DP
Вертикальные насосы из нержавеющей стали
DPV(S)
DPVE
DPVCF
DPLHS6
Установки повышения давления
Контроллеры

Слайд 12Вертикальные насосы серии DPV(S)

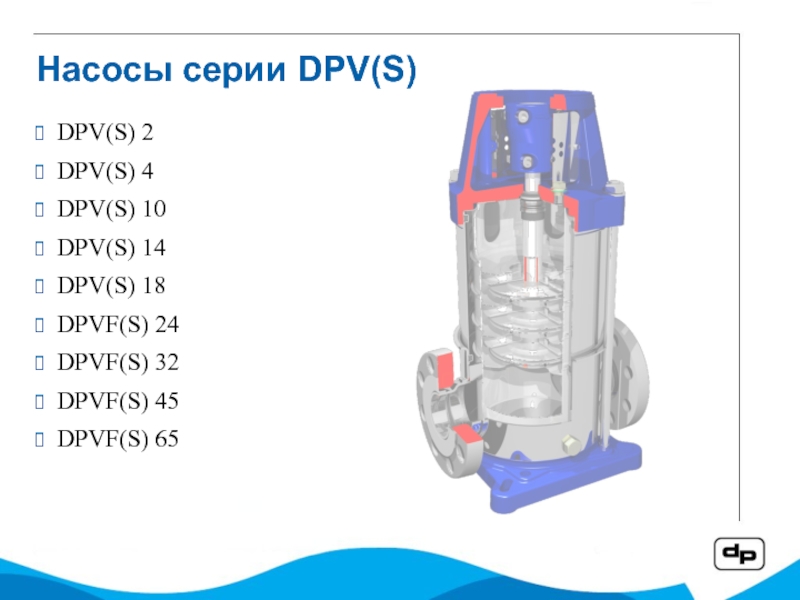

Слайд 13Насосы серии DPV(S)
DPV(S) 2
DPV(S) 4
DPV(S) 10
DPV(S) 14
DPV(S) 18
DPVF(S) 24
DPVF(S) 32
DPVF(S)

45
DPVF(S) 65

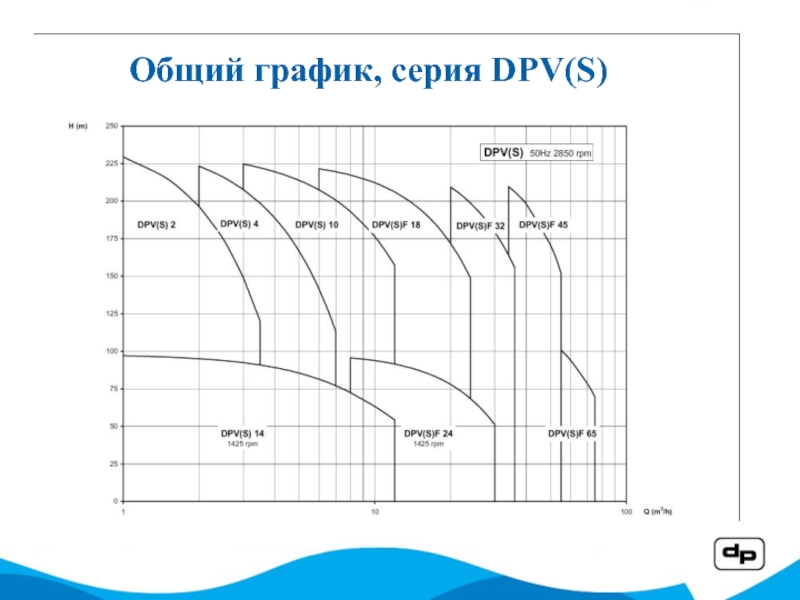

Слайд 14Общий график, серия DPV(S)

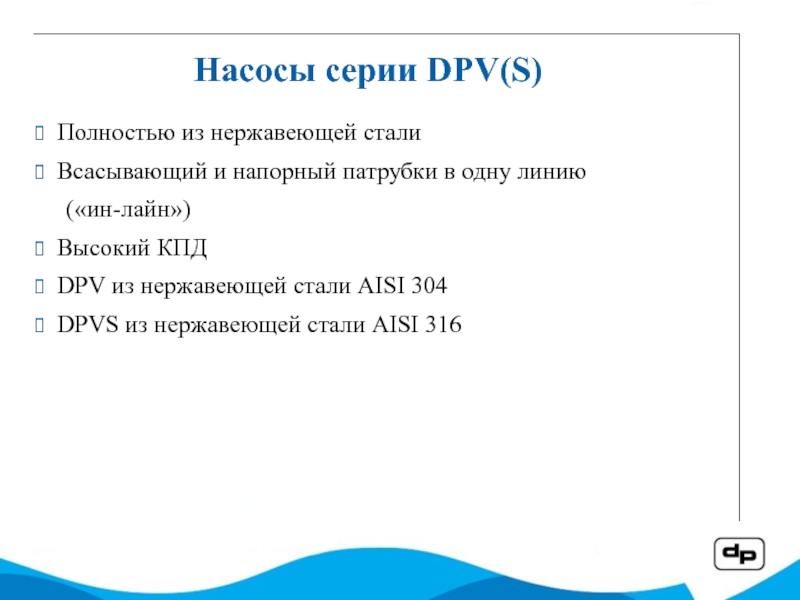

Слайд 15Насосы серии DPV(S)
Полностью из нержавеющей стали
Всасывающий и напорный патрубки в одну

линию
(«ин-лайн»)
Высокий КПД
DPV из нержавеющей стали AISI 304
DPVS из нержавеющей стали AISI 316

Слайд 16Насосы серии DPV(S)
Все детали, контактирующие с перекачиваемой жидкостью, изготовлены из нержавеющей

стали
Максимальное рабочее давление
DPV(S) 2, 4,10,18, 32, 45: 25 бар
DPV(S) 14, 24, 65: 16 бар
Механические уплотнения в соответствии
со стандартом DIN 24960
Уплотнение корпуса кольцевыми
прокладками

Слайд 17Насосы серии DPV(S) Соединения
Основание защищено специальным антикоррозийным покрытием
Корпус полностью изготовлен из

нержавеющей стали
1. DPV: AISI 304
2. DPVS: AISI 316
3. DPVSV («victaulic»): AISI 316
4. DPV(S)F (фланцы): AISI 304 или 316

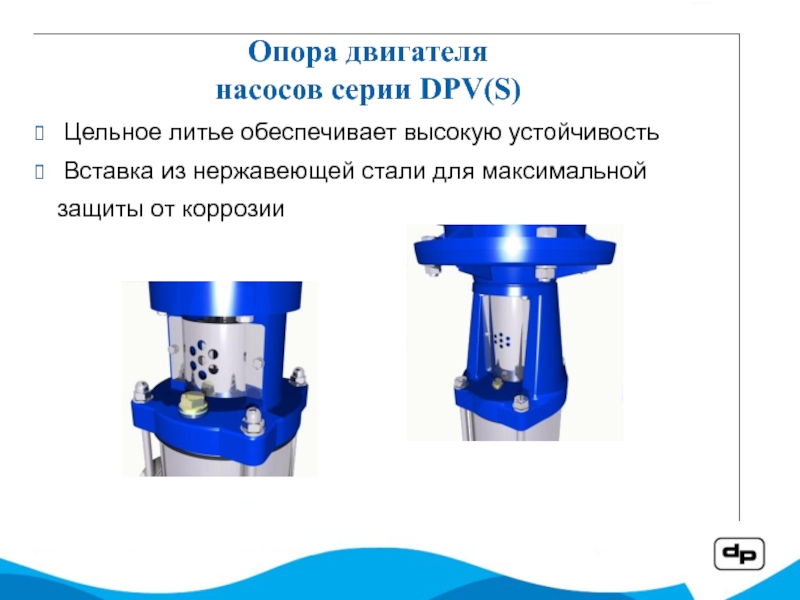

Слайд 18Опора двигателя насосов серии DPV(S)
Цельное литье обеспечивает высокую устойчивость
Вставка

из нержавеющей стали для максимальной защиты от коррозии

Слайд 19Уплотнение вала
Механическое уплотнение в соответствии с нормами
DIN 24960


Одинарное сильфонное картриджевое уплотнение
Эластомеры:
DPV: EPDM (-15 до +120°C)
DPVS: Витон® (-15 до +120°C*) *) в зависимости от перекачиваемой жидкости
Материалы уплотнения:
p < 10 бар: графит / карбид кремния
p > 10 бар: карбид кремния / графит

Слайд 20Одинарное сильфонное картриджевое уплотнение
Одинарное сильфонное картриджевое уплотнение, изготовлено по стандарту

DIN 24960
Является частью конструкции насосов серии DPV
Для насосов серии DPV(S)F 32,45 и 65
для типоразмеров 32 и 45 с двигателями от 7,5 кВт
для типоразмера 65 – входит в стандартную поставку
Особая конструкция опоры двигателя (замена уплотнения без демонтажа двигателя)
Для двигателей малой мощности, замена торцевого
уплотнения посредством смещения верхней скобы

Слайд 21Электродвигатель насосов серии DPV(S) (I)
В соответствии со стандартом IEC
Класс защиты IP

55
Класс изоляции F
Отрегулированная муфта – залог надежной работы насоса
Частота:
50 Гц/ 2850 об/мин или 60 Гц/ 3420 об/мин
50 Гц/ 1425 об/мин или 60 Гц/ 1710 об/мин

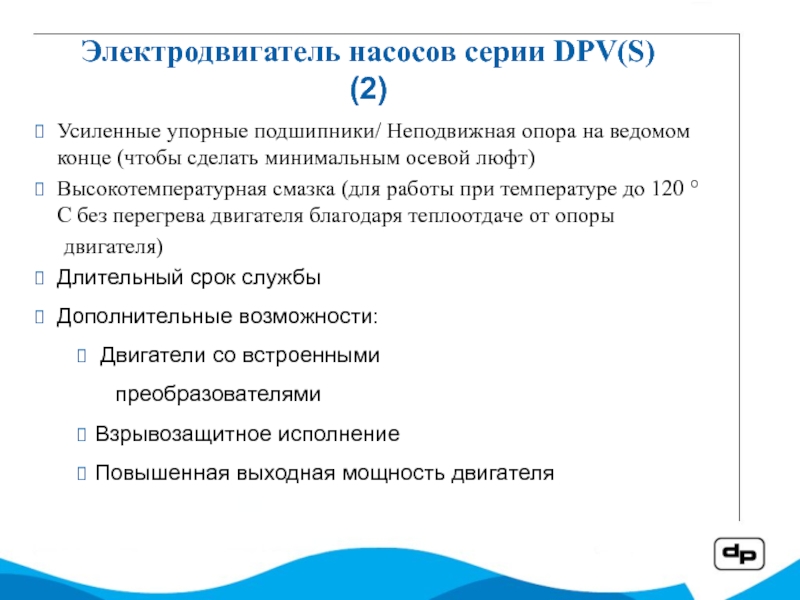

Слайд 22Электродвигатель насосов серии DPV(S) (2)
Усиленные упорные подшипники/ Неподвижная опора на ведомом

конце (чтобы сделать минимальным осевой люфт)
Высокотемпературная смазка (для работы при температуре до 120 °C без перегрева двигателя благодаря теплоотдаче от опоры
двигателя)
Длительный срок службы
Дополнительные возможности:
Двигатели со встроенными
преобразователями
Взрывозащитное исполнение
Повышенная выходная мощность двигателя

Слайд 23Специальные версии DPV(S) , поставляемые по запросу
Различные фланцевые соединения
Повышенная

мощность двигателя
Возможность поставки двигателей с различными значениями напряжения
Приспособление для защиты двигателя от дождевой воды при наружной установке
Специальные торцевые уплотнения для эксплуатации в тяжелых
условиях
Специальные уплотнительные кольца круглого сечения (E425)
Пробки к отверстиям для спуска воздуха или слива воды
изготовлены из нержавеющей стали
Специальная цветовая покраска (для систем пожаротушения)

Слайд 24Насосы серии DPVE
Специально для установок повышения давления
Рабочая жидкость:
холодная
чистая
низкого давления

(PN 10)
Модели
DPVE2, 4 ,10 и 14 (50Гц)
Конструктивные характеристики:
Единый вал без соединений
Патрубки насоса выполнены из литой нержавеющей стали AISI 304 и имеют наружную резьбу
Встроенный обратный клапан

Слайд 25Насосы серии DPVE
Обратный клапан (742) соответствует требованиям :
DVGW (D)


WRc (UK)
NF (F)
SITAC (S)
KIWA (NL)
E.T.A (DK)
Легко заменяемый обратный клапан
Возможность измерения давления
на напорном патрубке

Слайд 26Насосы серии DPVCF
Многоступенчатые вертикальные центробежные насосы из нержавеющей стали, с

чугунным основанием
Разработаны для тяжелых условий эксплуатации и перекачивания воды с высокой температурой:

Питание котлов
Морские применения
Промышленные применения
Тяжелые условия эксплуатации
Другие применения с высокой температурой перекачиваемой воды
Модельный ряд:
DPVCF 2, 4, 10 и 18

Слайд 27DPVCF



Особенно прочная конструкция основания
Подсоединительные размеры насосов DPVCF соответствуют таковым серии

DPVF
Пробка из нержавеющей стали для спуска воздуха
Уплотнительные О-кольца из специальных эластомеров (E425), стойкие к значительным температурным изменениям

Слайд 28Насосы серии DPLHS 6
40 бар, 2-х полюсный двигатель
Нержавеющая сталь AISI 316
Всасывающий

и напорный патрубки в одну линию
Обратный осмос
Водоочистка
Транспортировка морской воды
Системы очистки высокого давления
Технологические лаборатории
Химическая промышленность

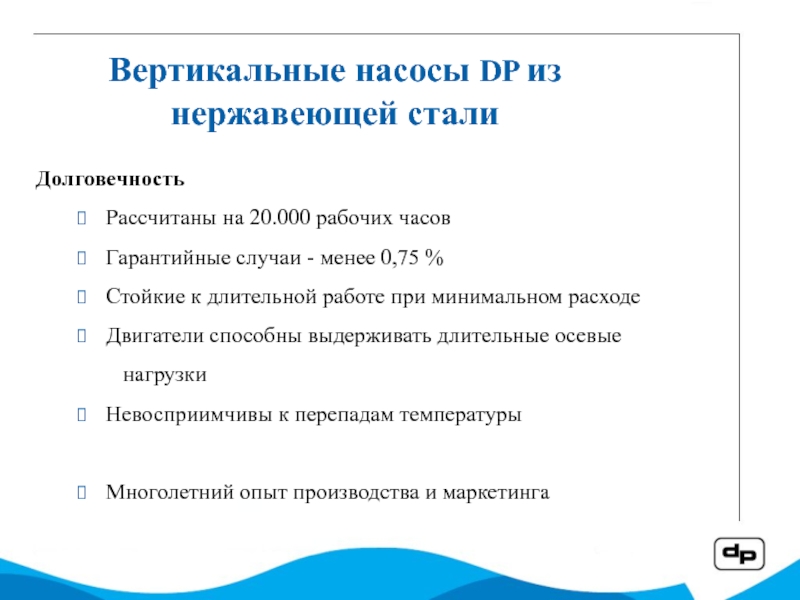

Слайд 29

Долговечность
Рассчитаны на 20.000 рабочих часов
Гарантийные случаи - менее

0,75 %
Стойкие к длительной работе при минимальном расходе
Двигатели способны выдерживать длительные осевые
нагрузки
Невосприимчивы к перепадам температуры

Многолетний опыт производства и маркетинга

Вертикальные насосы DP из нержавеющей стали

Слайд 30

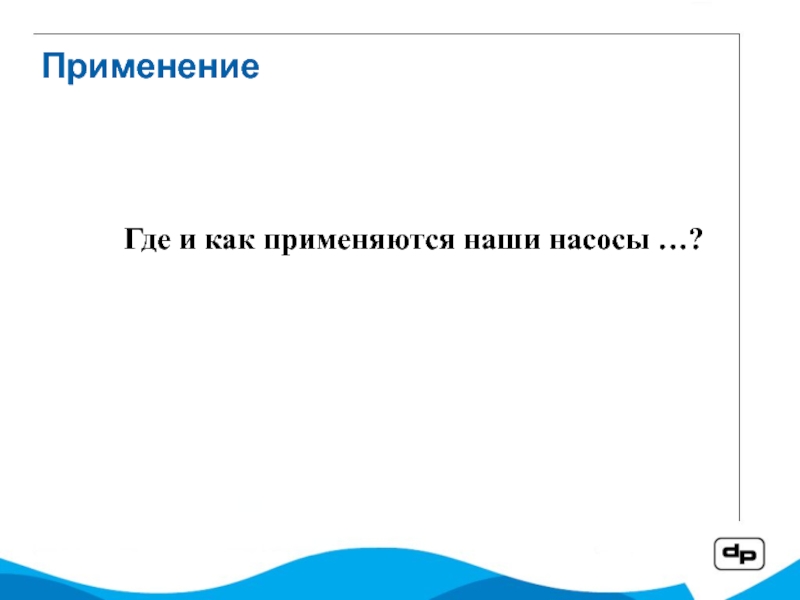

Где и как применяются наши насосы …?

Применение

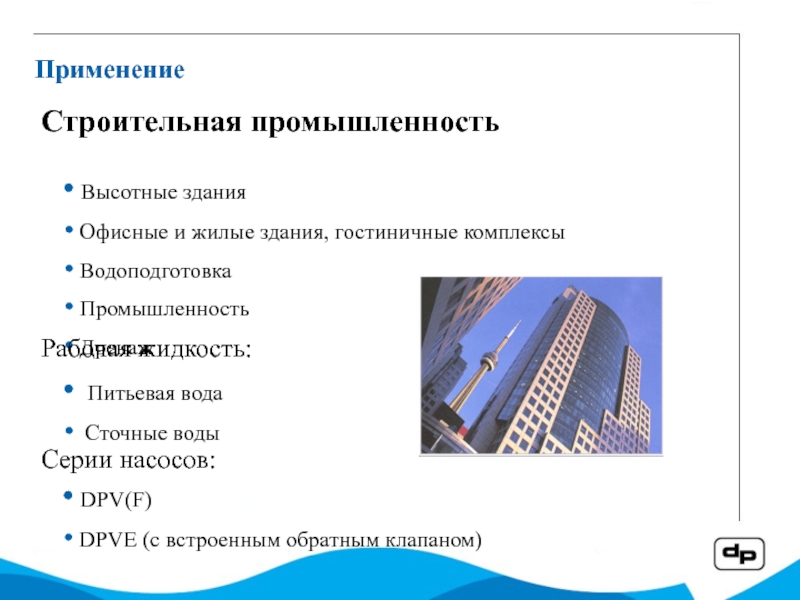

Слайд 31
Высотные здания
Офисные и жилые здания, гостиничные комплексы
Водоподготовка
Промышленность

Дренаж


Рабочая жидкость:

Питьевая вода
Сточные воды

Серии насосов:

DPV(F)
DPVE (с встроенным обратным клапаном)


Строительная промышленность

Применение

Слайд 32
Рабочая жидкость:
Горячая вода
Конденсат
Питательная вода для
котлов
Все серии

насосов.
При значительных колебаниях температуры и/или высоком давлении - серия DPVCF

Питание котлов

Серии насосов:

Применение

Слайд 33
Системы сверхтонкой фильтрации
Установки обезжиривания
Обратный осмос
Опреснительные установки
Производство

дистиллированной воды

Рабочая жидкость:

Питьевая, промышленная, соленая, морская вода
Техническая вода

Серии насосов:

DPV(F), DVS(F), DPLHS6

Водоочистка

Применение

Слайд 34
Сельское хозяйство
Садоводство
Тепличное хозяйство
Ландшафтное и парковое
благоустройство

Рабочая

жидкость:

Питьевая вода
Колодезная вода
Речная вода
Озерная вода

Серии насосов:

DPV(F)
DPVS(F) (для воды, содержащей жидкие удобрения)

Полив

Применение

Слайд 35
Повышение давления в моечных установках
Подача промывочной воды
Рабочая жидкость:
Повторно используемая вода (очищенная

и обезжиренная)

Серии насосов:

DPV(F), DPVS(F)

Автомоечные установки

Применение

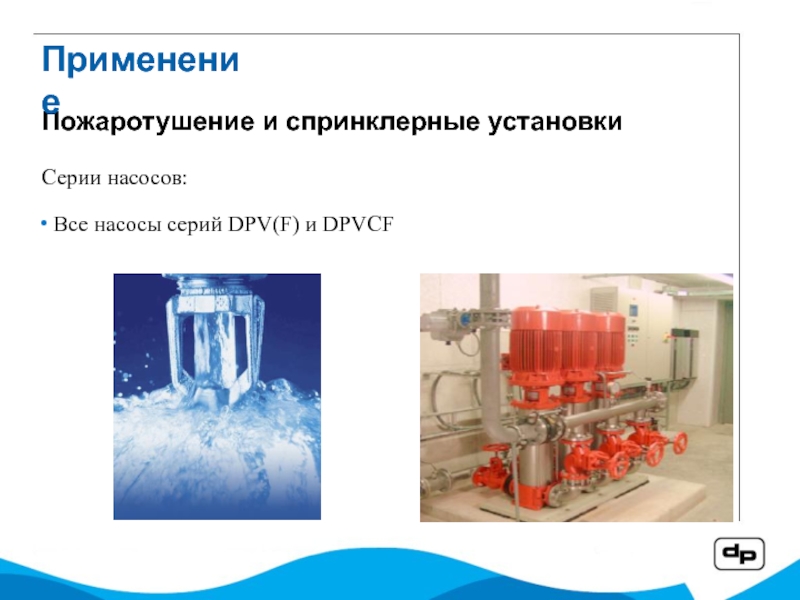

Слайд 36
Пожаротушение и спринклерные установки
Применение
Серии насосов:
Все насосы серий DPV(F) и DPVCF


Слайд 37
Система с одним насосом
Система с несколькими насосами (параллельное подключение)
Контроль давления с

или без применения частотного преобразователя

Рабочая жидкость:

Вода смешанная с другими жидкостями ( например, гликоль)
Следует обратить особое внимание на номинальную мощность двигателя в случае, если вязкость охлаждающей жидкости выше, чем вязкость воды

Серии насосов:

Все насосы серии DPV(F)
(При подборе насоса, следует учитывать химический состав и вязкость воды)

Подача воды для систем охлаждения
инструмента металлорежущих станков

Применение

Слайд 38
Установки повышения давления
Подача питьевой воды
Моечные и промывочные установки

Подача воды для систем охлаждения и кондиционирования
Питание паровых котлов

Рабочая жидкость:

Морская вода
Питьевая вода
Соленая вода

Серии насосов:

Все насосы серии DPV(F)
Для морской и соленой воды: DPVS(F) или DPLHS6

На морских судах

Применение

Слайд 39Продукция DP
Вертикальные насосы из нержавеющей стали
DPV(S)
DPVE
DPVCF
DPLHS6
Системы повышения давления
Контроллеры

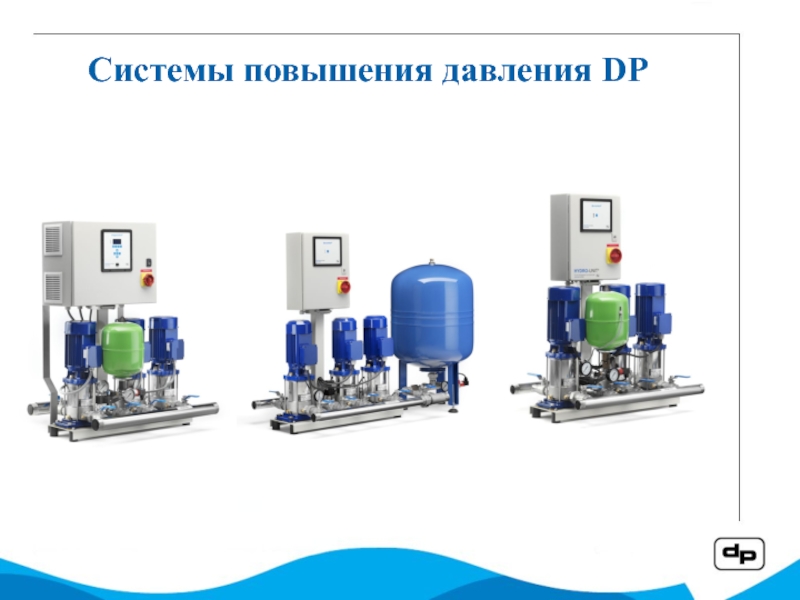

Слайд 40Системы повышения давления DP

Слайд 41Стандартные установки повышения давления
Станция повышения давления Hydro-Unit (компактная установка) с насосами

серии DPVE
От 2-х до 3-х насосов
Микропроцессорный модуль
управления DP-Control
Станция повышения давления
Hydro-Unit с насосами серии DPV
От 2-х до 6 насосов
Микропроцессорный модуль DP-Control или Megacontrol
Система с частотным управлением
Насос - жокей


Слайд 42Станции повышения давления с частотным управлением
Один преобразователь частоты
Несколько преобразователей частоты
Встроенные преобразователи

частоты

Слайд 43Установки специального назначения
Системы со встроенным преобразователем частоты
Система Hydro-Unit +plus+ с большими

мембранными баками

Слайд 44Специальные проекты

Слайд 45Продукция DP
Вертикальные насосы из нержавеющей стали
DPV(S)
DPVE
DPVCF
DPLHS6
Системы повышения давления
Контроллеры

Слайд 46

Контроллеры DP – модуль управления DP Control

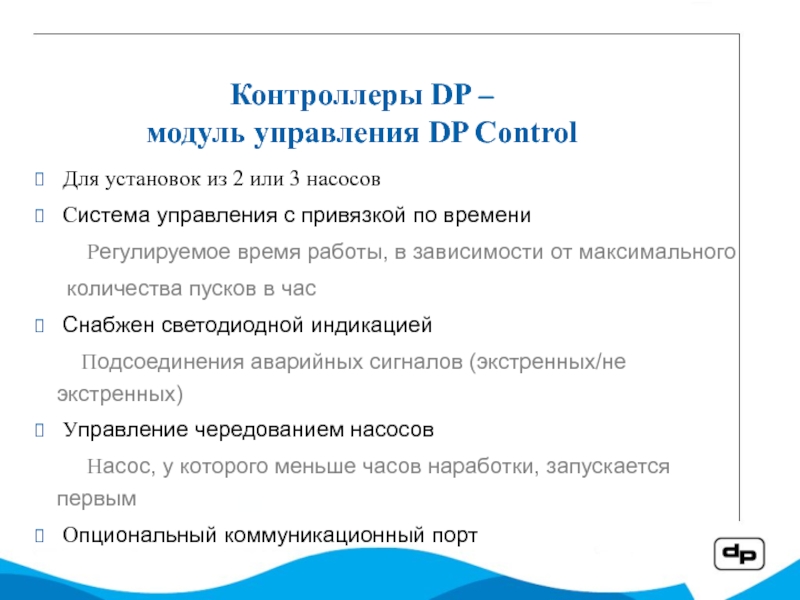

Слайд 47

Контроллеры DP – модуль управления DP Control
Для установок из 2

или 3 насосов
Система управления с привязкой по времени
Регулируемое время работы, в зависимости от максимального
количества пусков в час
Снабжен светодиодной индикацией
Подсоединения аварийных сигналов (экстренных/не экстренных)
Управление чередованием насосов
Насос, у которого меньше часов наработки, запускается первым
Опциональный коммуникационный порт

Слайд 48
Контроллеры DP– микропроцессорный модуль управления Megacontrol

Слайд 49

Контроллеры DP - микропроцессорный модуль управления Megacontrol
Для управления установками от

2-х до 6 насосов
Микропроцессорный модуль управления
ЖК дисплей
Различные подсоединения аварийных сигналов
Контроль скорости вращения при помощи датчика давления
Управление жокей-насосами

Слайд 50

DP Controllers - микропроцессорный модуль управления Megacontrol
Возможность подключения преобразователя частоты

(одного или нескольких)
Автоматический контроль уровня воды в баке
Коммуникационный порт
Возможно соединение посредством интерфейса BMS

Слайд 51Установка параметров, сохранение настроек
Мониторинг (текущий контроль)
Тестирование
Управление через модем

Megacontrol III

Слайд 52Эксклюзивный представитель завода в Украине

ООО «Интегрированные Водные Технологии»
Киев 02218
ул. Н.Кибальчича, 2-А
Тел.: +38

044 587 78 30
Тел.: +38 044 587 78 09
Факс:+38 044 542 84 44
iwt@iwt.net.ua
www.iwt.net.ua

Похожие презентации

РЕФОРМА КОРПОРАТИВНЫХ ДЕЙСТВИЙ 197
Проектирование системы электроснабжения производственного участка цеха 26 ОАО Ижсталь. Пояснительная записка 212
Организация и проведение переговоров 383
roditelskoe sobranie - soznatelnaya distsiplina 213
Повестка развития образования Повестка развития образования 1 модуль 14 – 18 ноября 2011 Арктический вектор: конкурентные преимущества САФУ 3 модуль 27. 174
Разработка грунта землеройно-транспортными машинами 779

Обратная связь

Если не удалось найти и скачать презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое ThePresentation.ru?

Это сайт презентаций, докладов, проектов, шаблонов в формате PowerPoint. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами с другими пользователями.

Для правообладателей

Яндекс.Метрика
