Слайд 1
Текст слайда:

Дефекты сварных соединений

Ю.А.Дементьев Краевое государственное образовательное учреждение начального профессионального образования «Профессиональное училище № 46»


Слайд 2
Текст слайда:

Дефекты сварных соединений

Изготовить сварную конструкцию без дефектов практически невозможно. Необходимо, чтобы сварная конструкция имела минимум допустимых дефектов и удовлетворяла требованиям, предъявляемым к ней техническими условиями.
Дефекты в сварных соединениях снижают прочность сварных конструкций и при неблагоприятных условиях могут привести к разрушению отдельных швов или всей конструкции.


Слайд 3
Текст слайда:

Под дефектом понимают несоответствие продукции установленным требованиям

Продукцией в сварочном производстве считают готовые детали, узлы и изделия, изготовленные на данном предприятии в соответствии с нормативно-технической документацией.


Слайд 4
Текст слайда:

По месту расположения дефекты бывают наружные и внутренние

К наружным относят дефекты формирования шва, непровары, подрезы, прожоги, наплывы, кратеры, а также трещины и поры, выходящие на поверхность металла.
Внутренними дефектами, согласно ГОСТ 23055—78, являются трещины, непровары, несплавления, шлаковые и оксидные включения, поры.


Слайд 5
Текст слайда:

дефекты

наружные

внутренние


Формирование
шва

непровары


прожоги


наплывы


кратеры


трещины


поры


трещины

непровары


поры


несплавления

Шлаковые
включения


подрезы



Закрепление пройденного


Слайд 6
Текст слайда:

Дефекты формы шва

Форма и размеры сварных швов обычно задаются техническими условиями, указываются на чертежах и регламентируются стандартами.
При выполнении сварных соединений швы могут иметь неравномерную ширину и высоту, бугры, седловины, неравномерную высоту катетов в угловых швах.
Неправильная форма швов является следствием неточного направления электрода относительно разделки.




Слайд 7
Текст слайда:

Подрезы

Представляют собой углубления (канавки) по краям шва. Глубина подреза может колебаться от десятых долей до нескольких миллиметров.
Причины появления этого дефекта — значительная сила тока и повышенная скорость сварки.


-



Слайд 8
Текст слайда:

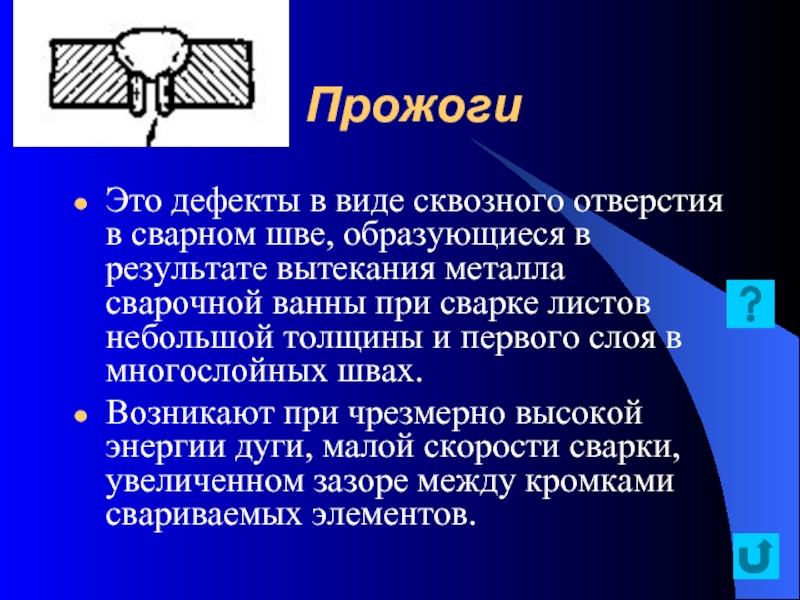

Прожоги

Это дефекты в виде сквозного отверстия в сварном шве, образующиеся в результате вытекания металла сварочной ванны при сварке листов небольшой толщины и первого слоя в многослойных швах.
Возникают при чрезмерно высокой энергии дуги, малой скорости сварки, увеличенном зазоре между кромками свариваемых элементов.





Слайд 9
Текст слайда:

Наплывы

Образуются от натекания жидкого металла из сварочной ванны на кромки холодного основного металла.
Наплывы возникают из-за чрезмерной силы тока при длинной дуге и большой скорости сварки.




Слайд 10
Текст слайда:

Кратер

Углубление, образующееся в конце шва при внезапном прекращении сварки.
Размеры кратера зависят от силы сварочного тока.
Кратеры снижают прочность сварного соединения, так как являются концентраторами напряжений.



Слайд 11
Текст слайда:

Трещины

Частичное местное разрушение сварного соединения в виде разрыва.
Различают трещины холодные и горячие.
Холодные трещины образуются в результате высокой скорости охлаждения при сварке сталей, склонных к закалке на воздухе.
Горячие трещины образуются под действием напряжений усадки при кристаллизации последних порций жидкой фазы.




Слайд 12
Текст слайда:

Непровары

Дефект в виде местного несплавления в сварном соединении вследствие неполного расплавления кромок или поверхностей ранее выполненных валиков.
Причины образования непроваров: плохая зачистка кромок; чрезмерная скорость сварки; значительное смещение электрода в сторону одной из свариваемых кромок и т.д.




Слайд 13
Текст слайда:

Поры

Полости округлой формы.
Образуются вследствие загрязненности кромок свариваемого металла, использования влажного флюса или отсыревших электродов, недостаточной защиты шва при сварке в среде защитного газа и завышенной длины дуги.




Слайд 14
Текст слайда:

Шлаковые включения

Это небольшие объемы, заполненные неметаллическими веществами (шлаками, оксидами).
Образуются в шве из-за плохой очистки свариваемых кромок от окалины или образования в процессе плавления некоторых химических соединений, остающихся в шве при кристаллизации.




Слайд 15
Текст слайда:

Проверь себя











Тестовые задания
