Дефекты поверхности презентация

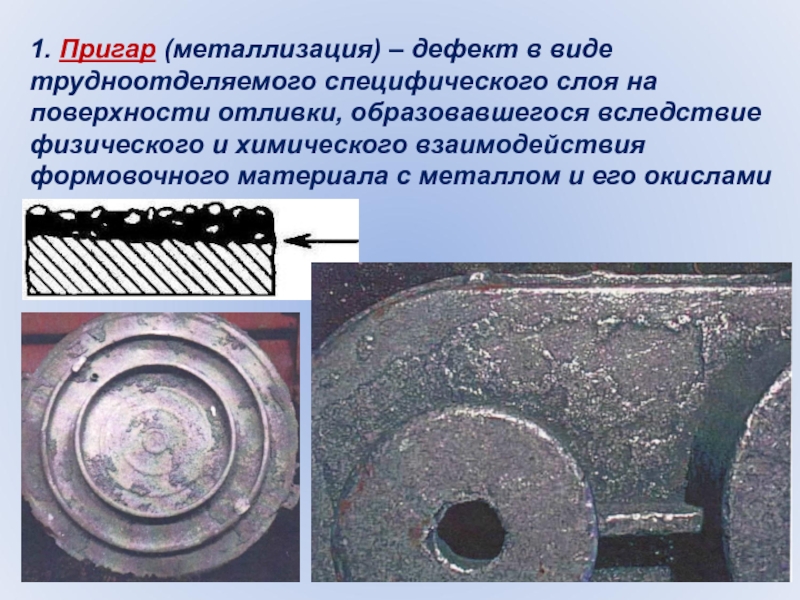

поверхности отливки, образовавшегося вследствие физического и химического взаимодействия формовочного материала с металлом и его окислами

металла в форме.
Сосредоточенная литниковая система
Недостаточная раскисленность металла
Слабое уплотнение смеси
Высокая пористость формы или стержня
Медленное затвердевание отливки
Отсутствие или недостаточное содержание в смеси противопригарных добавок (угля, мазута и др.)
Некачественная окраска форм и стержней

на поверхности отливки, образованного не полностью слившимися потоками металла с недостаточной температурой или прерванными при заливке

на всю толщину стенки (а)
на поверхности (б)

с прерыванием струи металла
Окисление поверхности металла и образование пленки тугоплавких окислов Al2O3, Cr2O3, TiO2

формовочным материалом и прикрытого слоем металла, образованного вследствие отслоения формовочной смеси при заливке

низкая прочность зоны конденсации влаги
Большой гидравлический удар жидкого металла о поверхность формы
Некачественная отделка форм
Переуплотнение или неравномерное уплотнение смеси
Медленная заливка металла в форму
Большое давление газов в толще формы

скорость заполнения формы
Небрежная отделка и сборка форм

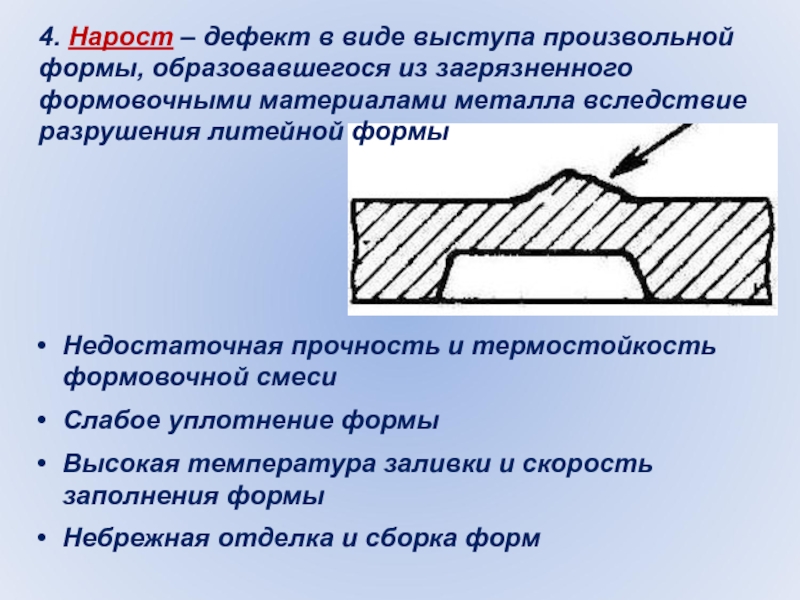

4. Нарост – дефект в виде выступа произвольной формы, образовавшегося из загрязненного формовочными материалами металла вследствие разрушения литейной формы

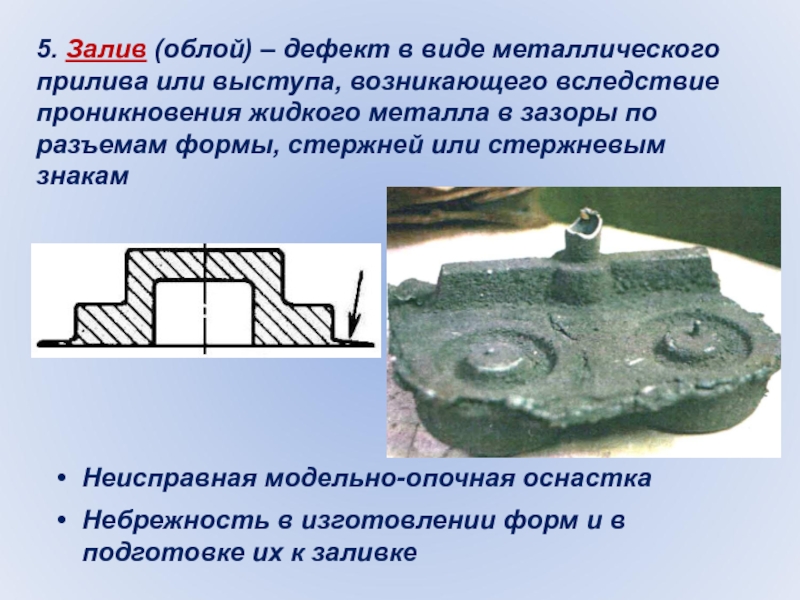

возникающего вследствие проникновения жидкого металла в зазоры по разъемам формы, стержней или стержневым знакам

Неисправная модельно-опочная оснастка
Небрежность в изготовлении форм и в подготовке их к заливке

металла и внедрившегося в поверхностный слой

Размывание или разрушение стенок формы и элементов литниковой системы
Несовершенная технология формовки и заливки
Попадание формовочной смеси в полость формы

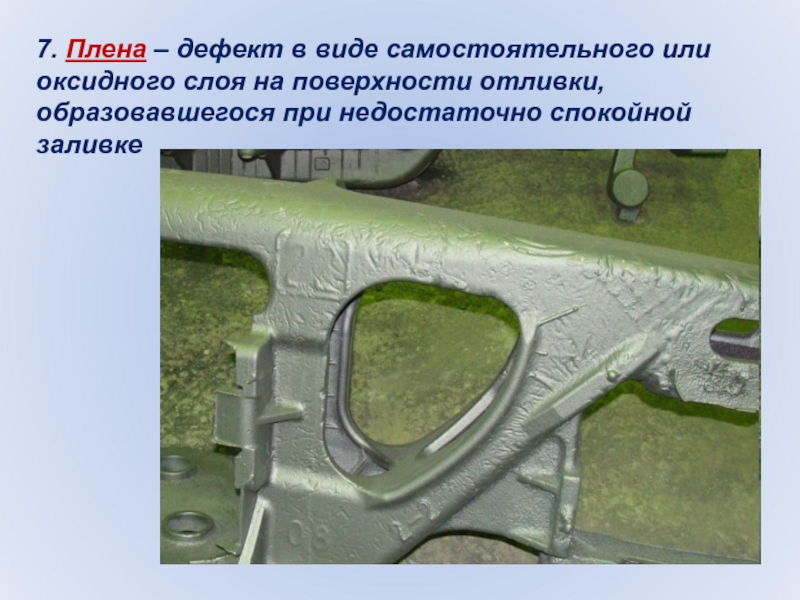

поверхности отливки, образовавшегося при недостаточно спокойной заливке

порядке убывания: алюминий, титан, хром, кремний.
Их окислы увеличивают вязкость поверхностного слоя стали, в результате чего на отливках появляются плены, спаи, бугристость, недоливы и неспай.

Неправильный подвод металла
Окисление металла при заливке и образование пленки окислов на поверхности потока металла
Заливка прерывистой струей

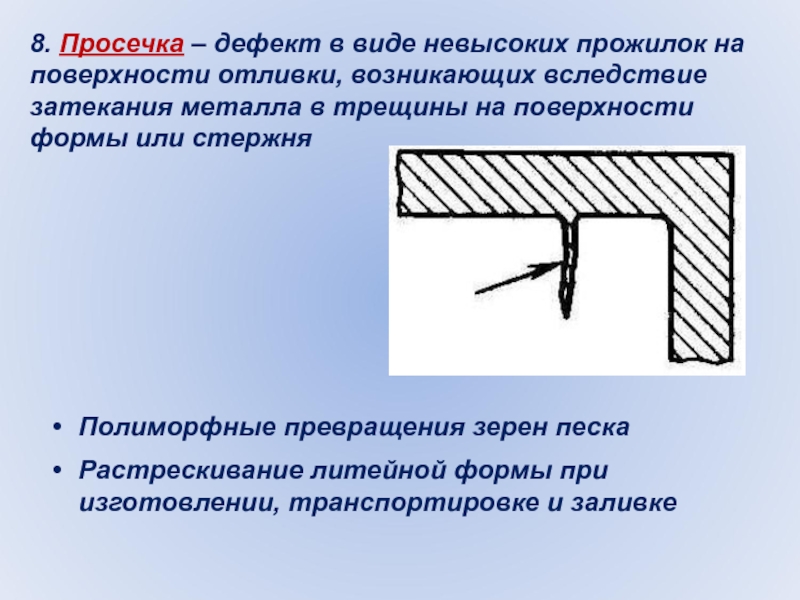

возникающих вследствие затекания металла в трещины на поверхности формы или стержня

Полиморфные превращения зерен песка
Растрескивание литейной формы при изготовлении, транспортировке и заливке

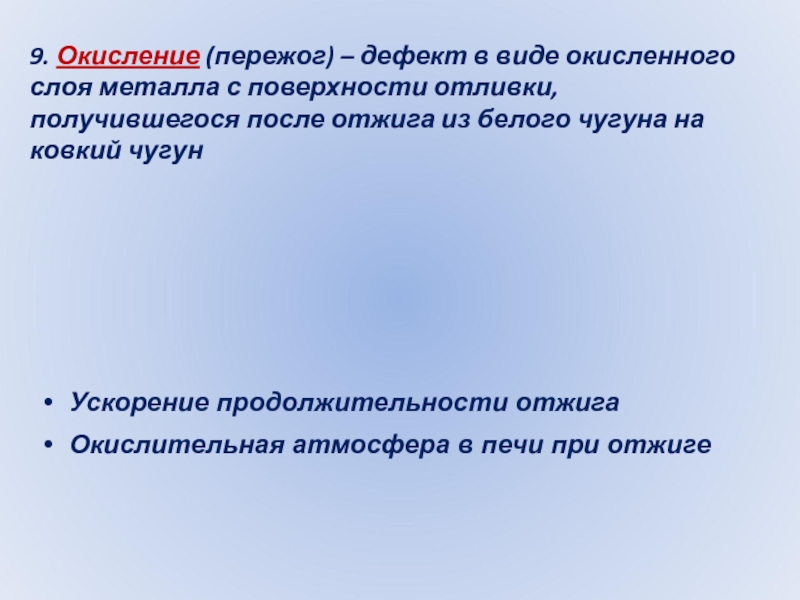

поверхности отливки, получившегося после отжига из белого чугуна на ковкий чугун

Ускорение продолжительности отжига
Окислительная атмосфера в печи при отжиге

при выбивке отливки из формы, очистке и транспортировании

Небрежное выполнение операций выбивки, очистки и транспортирования отливок

на поверхности отливки, возникающий вследствие пониженной жидкотекучести металла

допустимые значения

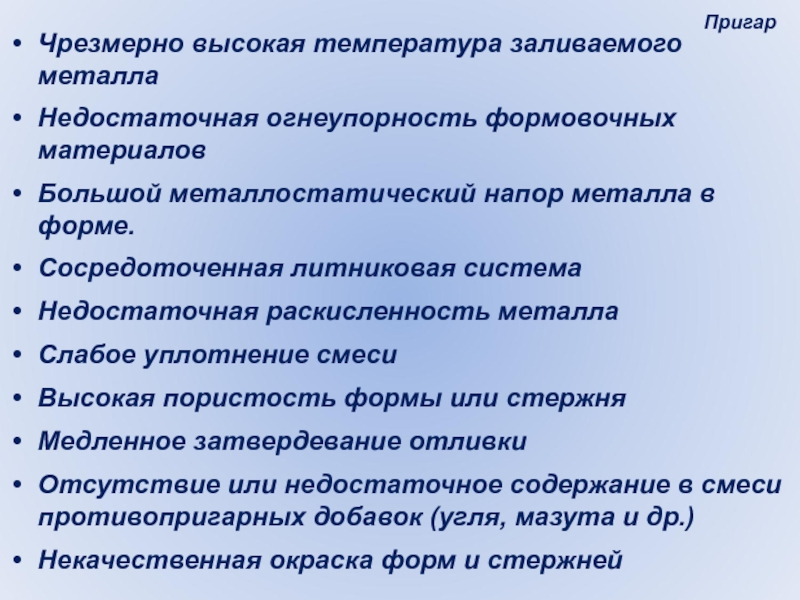

Чрезмерно высокая температура заливаемого металла
Недостаточная огнеупорность формовочных материалов
Большой металлостатический напор металла в форме.
Сосредоточенная литниковая система
Недостаточная раскисленность металла
Слабое уплотнение смеси
Высокая пористость формы или стержня
Медленное затвердевание отливки
Отсутствие или недостаточное содержание в смеси противопригарных добавок (угля, мазута и др.)
Некачественная окраска форм и стержней

Причины образования те же, что и при образовании пригара

поверхности отливки, возникающий вследствие роста газовых раковин на поверхности раздела «металл–форма»

Повышенное содержание влаги в футеровочных материалах, шихте
Повышенная влажность форм и стержней, низкая их газопроницаемость
Наличие в чугуне примесей: Al (0,01…0,1 %), Ti (0,01…0,05 %), повышенного количества Mn (2,0 %)
Недостаточное раскисление стали
Пониженная температура заливаемого металла

Причины образования те же, что и при образовании ситовидной пористости

и флюсов, футеровочных материалов с повышенным содержанием влаги, нарушения режимов плавки и заливки
Недостаточно раскисленный металл
Повышенная газотворность и низкая газопроницаемость формы или стержней
Недостаточная вентиляция форм и стержней
Недостаточная просушка форм и стержней перед заливкой
Применение грязных, влажных или окисленных жеребеек или холодильников
Низкая температура заливаемого металла
Захват газов в элементах литниковой системы

Газовая шероховатость

Причины образования те же, что и при образовании газовых раковин
