Data Manager презентация
Содержание
Цели изучения
Слайд 3
Data Manager
Основные файлы / библиотеки
Основные файлы
dmclient.h
dmdef.h
Библиотеки
dmclient.lib
Дополнительные файлы
afxole.h or
oaidl.h
Слайд 4
Data Manager
Функции одним взглядом
Управление проектами
Обобщенные API-функции
Функции системы выполнения
Функции запроса
Функции работы с
переменными
Расширенные функции
Расширенные функции
Слайд 5

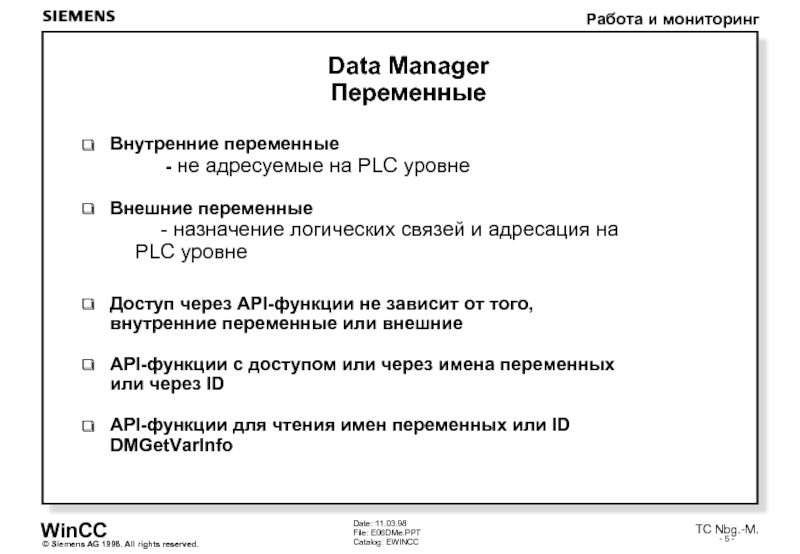

Data Manager
Переменные
Внутренние переменные
- не адресуемые на PLC уровне
Внешние переменные
-
назначение логических связей и адресация на PLC уровне
Доступ через API-функции не зависит от того, внутренние переменные или внешние
API-функции с доступом или через имена переменных или через ID
API-функции для чтения имен переменных или ID DMGetVarInfo
Доступ через API-функции не зависит от того, внутренние переменные или внешние
API-функции с доступом или через имена переменных или через ID
API-функции для чтения имен переменных или ID DMGetVarInfo
Слайд 6
Data Manager
Процедура
Разорвать связь : DMDisConnect
Какие-либо функции Data Manager
Установить связь :
DMConnect
Слайд 7
Data Manager
DMConnect
// Установление связи с Data Manager
BOOL DMConnect (LPTSTR lpszAppName,
DM_NOTIFY_PROC
lpfnNotify,
LPVOID lpvUser,
LPCMN_ERROR lpdmError );
LPVOID lpvUser,
LPCMN_ERROR lpdmError );
Слайд 8

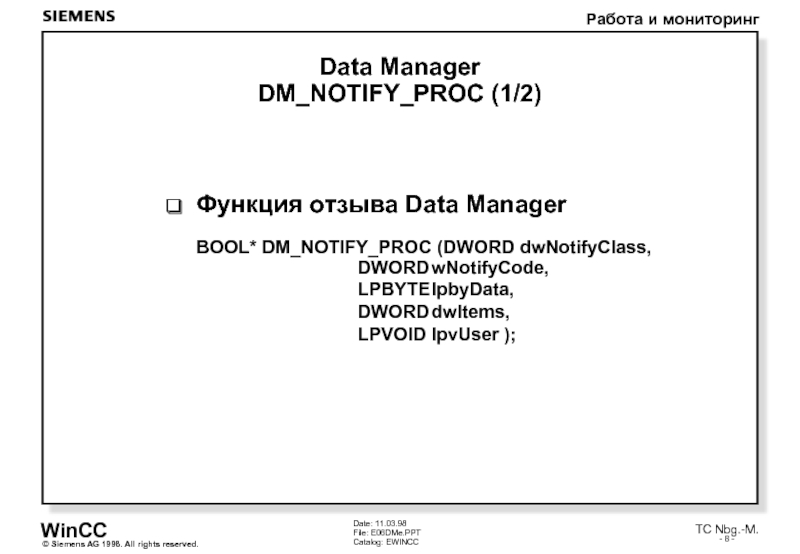

Data Manager
DM_NOTIFY_PROC (1/2)
Функция отзыва Data Manager
BOOL* DM_NOTIFY_PROC (DWORD dwNotifyClass,
DWORD wNotifyCode,
LPBYTE lpbyData,
DWORD dwItems,
LPVOID lpvUser );
Слайд 9
Data Manager
DM_NOTIFY_PROC (2/2)
Класс уведомления : dwNotifyClass
DM_NOTIFY_CLASS_ERROR
DM_NOTIFY_CLASS_WARNING
DM_NOTIFY_CLASS_DATA
dwNotifyCode
примеры:
DM_NOTIFY_SHUTDOWN (Error)
DM_NOTIFY_PROJECT_OPENED (Warning)
DM_NOTIFY_VARIABLE_DATA (Data)
Слайд 10
Data Manager
Пример : DM_NOTIFY_PROC
BOOL DM_NOTIFY_PROC ( DWORD dwNotifyClass, DWORD dwNotifyCode, LPBYTE
lpbyData,
DWORD dwItems, LPVOID lpvUser )
{
switch ( dwNotifyClass )
{
//…вычислить другие классы уведомления
case DM_NOTIFY_CLASS_WARNING :
switch (dwNotifyCode)
{
// вычислить другие коды уведомления
case DM_NOTIFY_PROJECT_CLOSED :
// реакция на событие
break;
case DM_NOTIFY_PROJECT_OPENED :
// реакция на событие
break;
default:
// обработка по умолчанию
break;
}
break;
}
return ( TRUE );
}
DWORD dwItems, LPVOID lpvUser )
{
switch ( dwNotifyClass )
{
//…вычислить другие классы уведомления
case DM_NOTIFY_CLASS_WARNING :
switch (dwNotifyCode)
{
// вычислить другие коды уведомления
case DM_NOTIFY_PROJECT_CLOSED :
// реакция на событие
break;
case DM_NOTIFY_PROJECT_OPENED :
// реакция на событие
break;
default:
// обработка по умолчанию
break;
}
break;
}
return ( TRUE );
}
Слайд 11
Data Manager
Модифицирование переменой функций запроса (1/3)
DMBeginStartVarUpdate(&TAID,...)
DMStartVarUpdate(TAID, ....)
DMStartVarUpdate(TAID, ....)
DMStartVarUpdate(TAID, ....)
DMEndStartVarUpdate(TAID, ....)
STATUS
Data Manager
Приложение
TAID
TAID:
Transaction ID
DMStopVarUpdate(TAID, ....)
Слайд 12

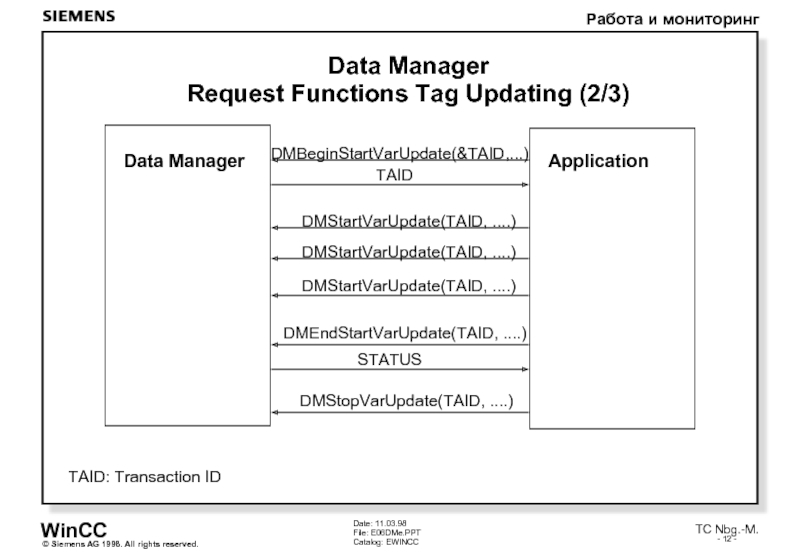

Data Manager
Request Functions Tag Updating (2/3)
DMBeginStartVarUpdate(&TAID,...)
DMStartVarUpdate(TAID, ....)
DMStartVarUpdate(TAID, ....)
DMStartVarUpdate(TAID, ....)
DMEndStartVarUpdate(TAID, ....)
STATUS
Data Manager
Application
TAID
TAID:
Transaction ID
DMStopVarUpdate(TAID, ....)
Слайд 13
Data Manager
Request Functions Tag Updating (3/3)
DMBeginStartVarUpdate(&TAID,...)
DMStartVarUpdate(TAID, ....)
DMStartVarUpdate(TAID, ....)
DMStartVarUpdate(TAID, ....)
DMEndStartVarUpdate(TAID, ....)
STATUS
Data Manager
Application
TAID
TAID:
Transaction ID
DMStopVarUpdate(TAID, ....)
Слайд 14

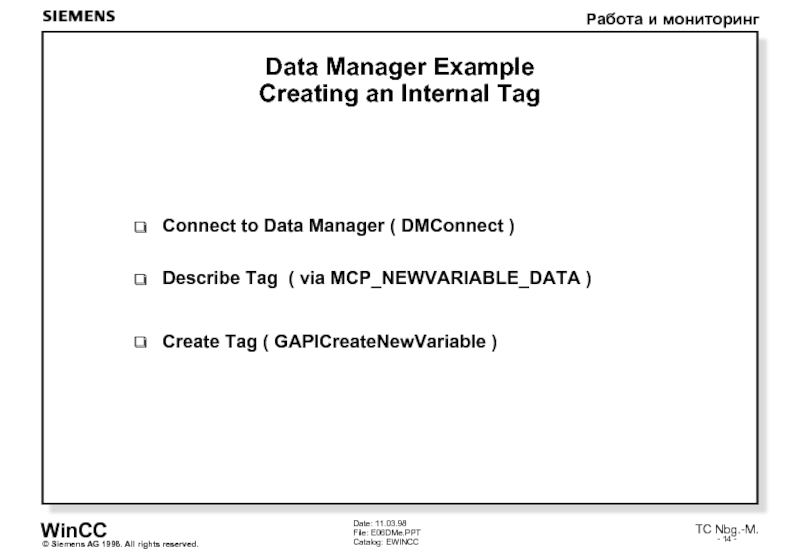

Data Manager Example
Creating an Internal Tag
Connect to Data Manager ( DMConnect
)
Describe Tag ( via MCP_NEWVARIABLE_DATA )
Create Tag ( GAPICreateNewVariable )
Describe Tag ( via MCP_NEWVARIABLE_DATA )
Create Tag ( GAPICreateNewVariable )
Слайд 15

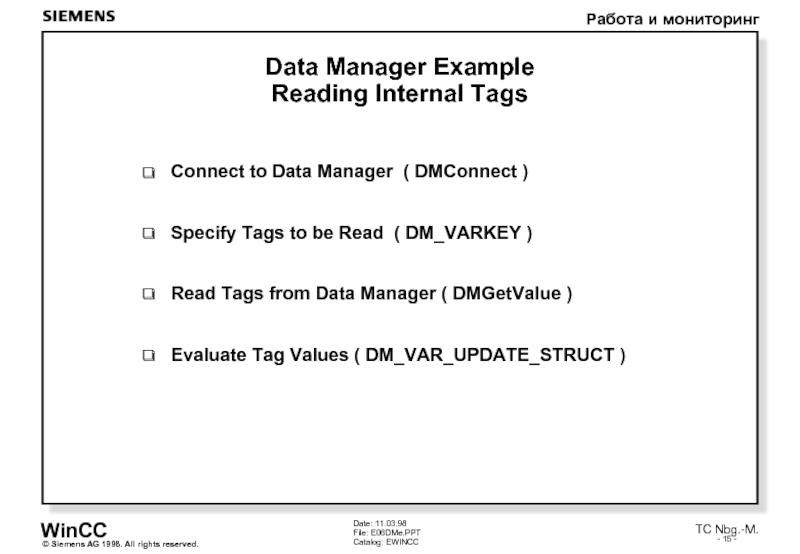

Data Manager Example
Reading Internal Tags
Connect to Data Manager ( DMConnect
)
Specify Tags to be Read ( DM_VARKEY )
Read Tags from Data Manager ( DMGetValue )
Evaluate Tag Values ( DM_VAR_UPDATE_STRUCT )
Specify Tags to be Read ( DM_VARKEY )
Read Tags from Data Manager ( DMGetValue )
Evaluate Tag Values ( DM_VAR_UPDATE_STRUCT )
Слайд 16
Data Manager Exercise
Writing Internal Tags
Connect to Data Manager ( DMConnect )
Specify
Tags to be Written ( DM_VARKEY )
Predefine Tag Values ( VARIANT )
Write Tags ( DMSetValue )
Predefine Tag Values ( VARIANT )
Write Tags ( DMSetValue )
