Хотели бы вы, чтобы свет включался автоматически, когда кто-нибудь проходит мимо? Никто не пройдет не замечанным мимо датчика движения Сторож, который никогда не спит! Датчик

Слайд 1


Датчики движения
Презентация


Слайд 2
Хотели бы вы, чтобы свет включался автоматически, когда кто-нибудь проходит мимо?

Никто не пройдет не замечанным мимо датчика движения
Сторож, который никогда не спит!


Датчик движения для наружной установки


Слайд 3Хотели бы вы чувствовать себя спокойно, когда вы возвращаетесь домой?
Датчик движения

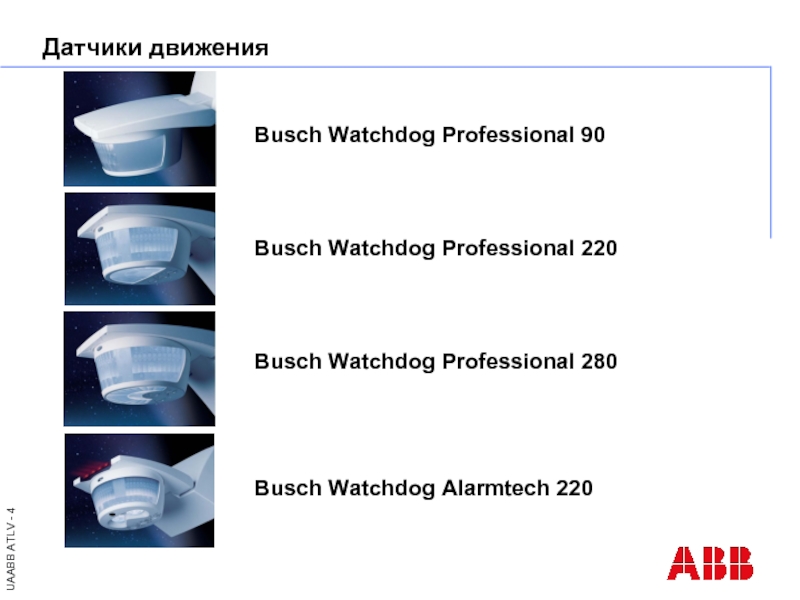

Слайд 4Busch Watchdog Professional 90
Busch Watchdog Professional 220
Busch Watchdog Professional 280
Busch Watchdog

Alarmtech 220

Датчики движения

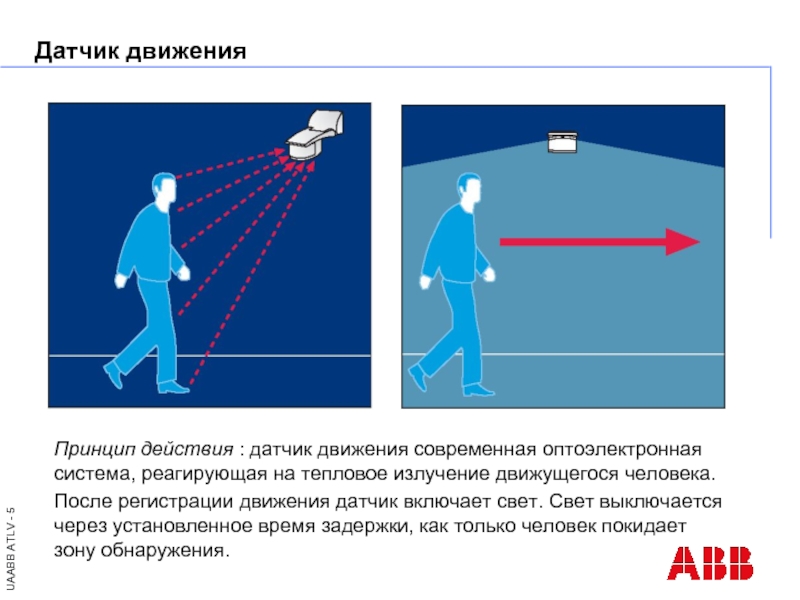

Слайд 5Принцип действия : датчик движения современная оптоэлектронная система, реагирующая на тепловое

излучение движущегося человека.
После регистрации движения датчик включает свет. Свет выключается через установленное время задержки, как только человек покидает зону обнаружения.

Датчик движения


Слайд 6

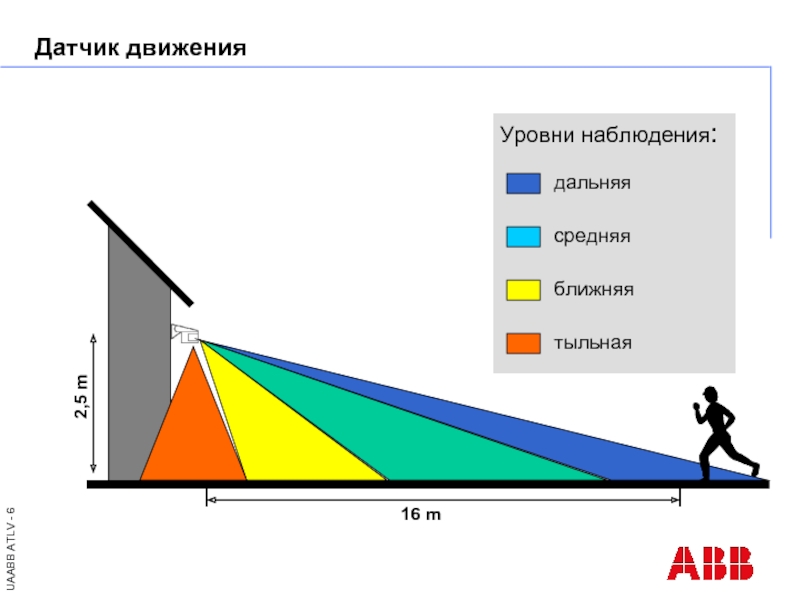

Уровни наблюдения:




дальняя
средняя
ближняя
тыльная
2,5 m
16 m
Датчик движения

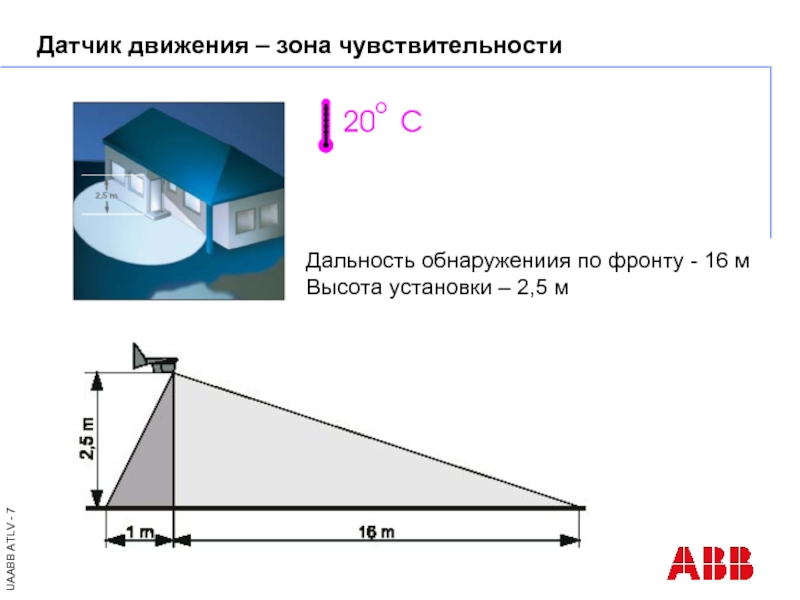

Слайд 7Датчик движения – зона чувствительности
Дальность обнаружениия по фронту - 16 м
Высота

установки – 2,5 м

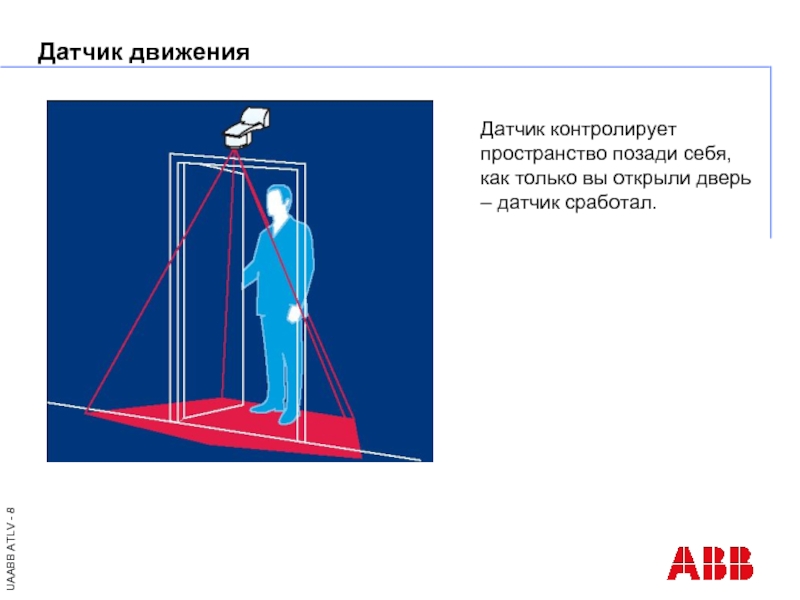

Слайд 8Датчик контролирует пространство позади себя, как только вы открыли дверь –

датчик сработал.

Датчик движения


Слайд 9Датчик движения
Защита от ложных срабатываний, благодаря «разумному» микропроцессору

Автоматическое распознавание

и подавление помех

Класс защиты IP-55



Хотели бы вы, чтобы свет включался только тогда, когда он нужен?

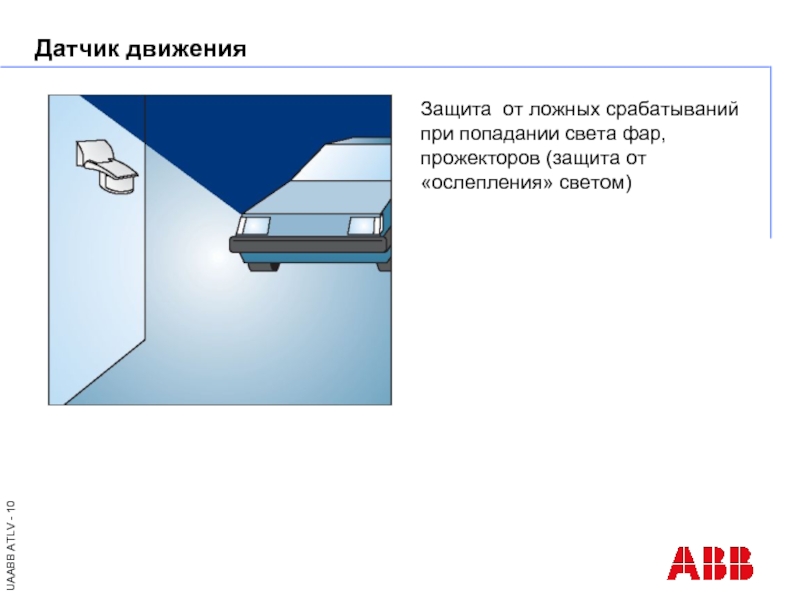

Слайд 10Защита от ложных срабатываний при попадании света фар, прожекторов (защита от

«ослепления» светом)

Датчик движения

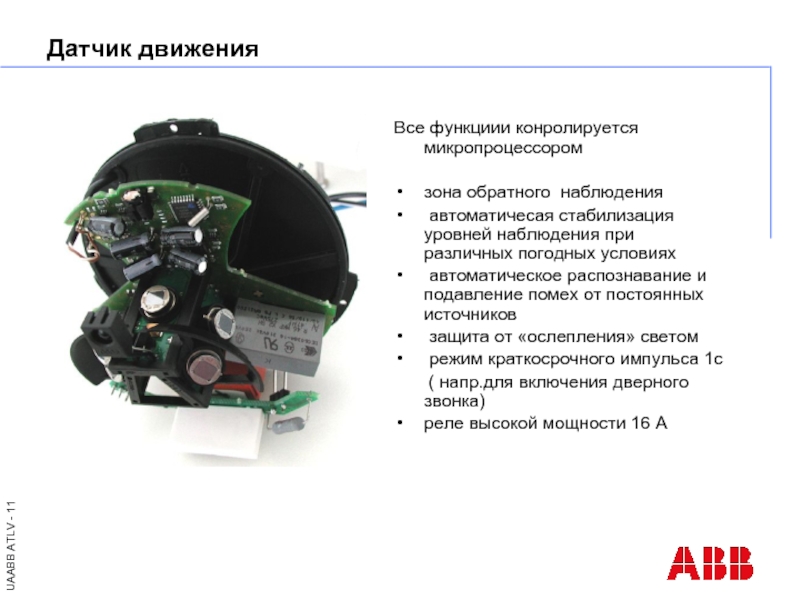

Слайд 11Все функциии конролируется микропроцессором

зона обратного наблюдения
автоматичесая стабилизация уровней наблюдения при

различных погодных условиях
автоматическое распознавание и подавление помех от постоянных источников
защита от «ослепления» светом
режим краткосрочного импульса 1с
( напр.для включения дверного звонка)
реле высокой мощности 16 А

Датчик движения


Слайд 12

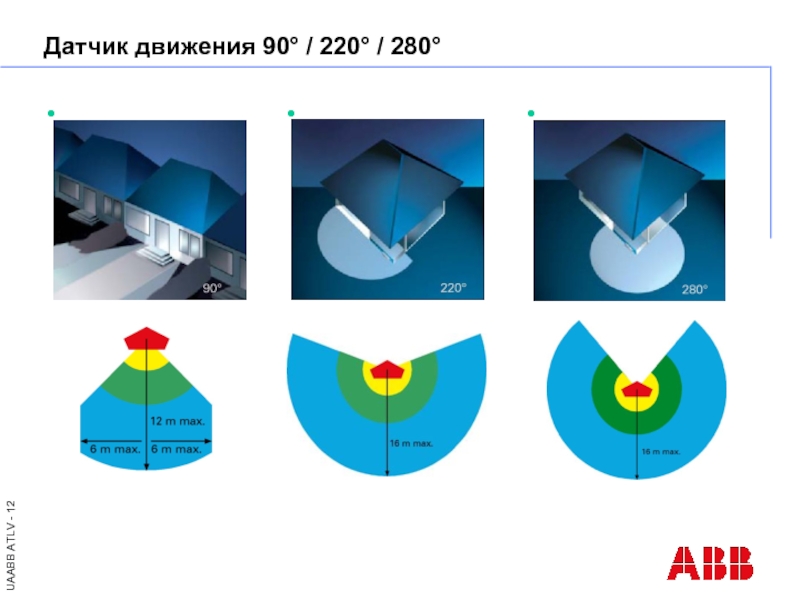

Датчик движения 90° / 220° / 280°


Слайд 13IP 55

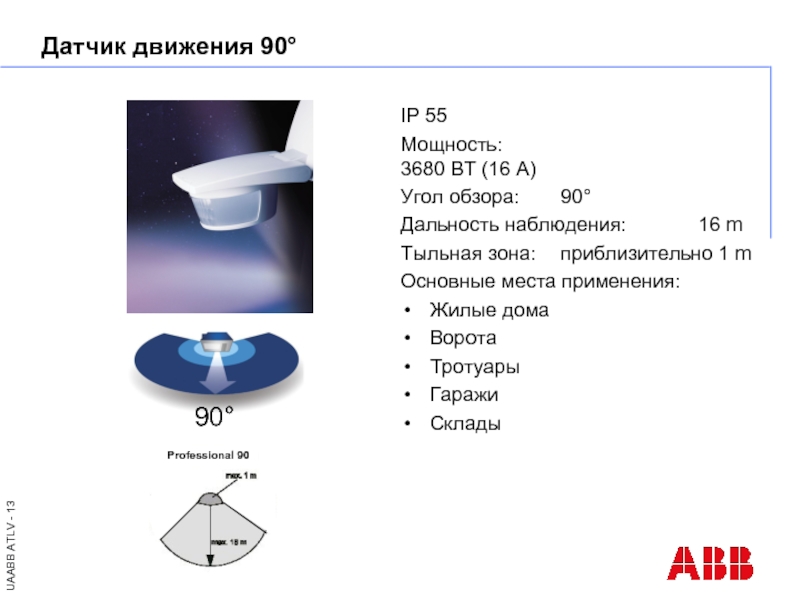

Мощность: 3680 ВТ (16 A)
Угол обзора: 90°
Дальность наблюдения:

16 m
Тыльная зона: приблизительно 1 m
Основные места применения:
Жилые дома
Ворота
Тротуары
Гаражи
Склады

Датчик движения 90°


Слайд 14Датчик движения 90°


Слайд 15IP 55

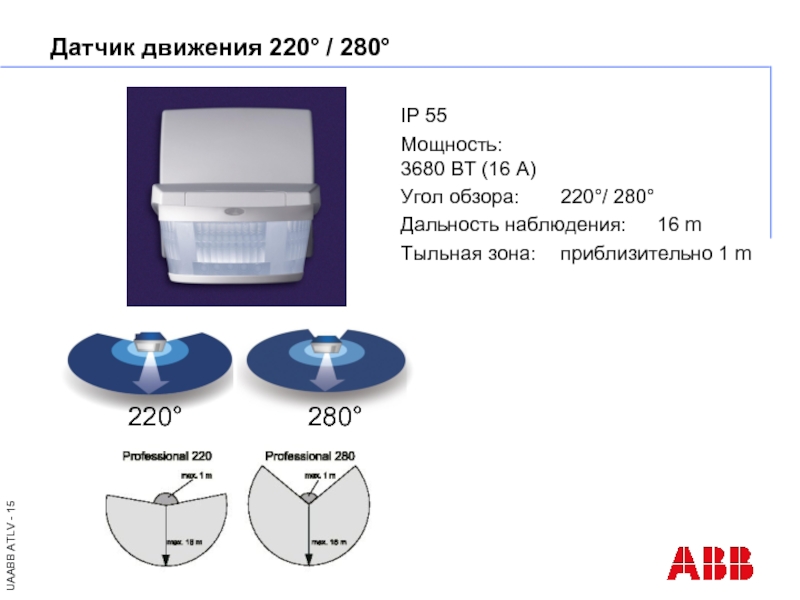

Мощность: 3680 ВТ (16 A)
Угол обзора: 220°/ 280°
Дальность наблюдения:

16 m
Тыльная зона: приблизительно 1 m

Датчик движения 220° / 280°

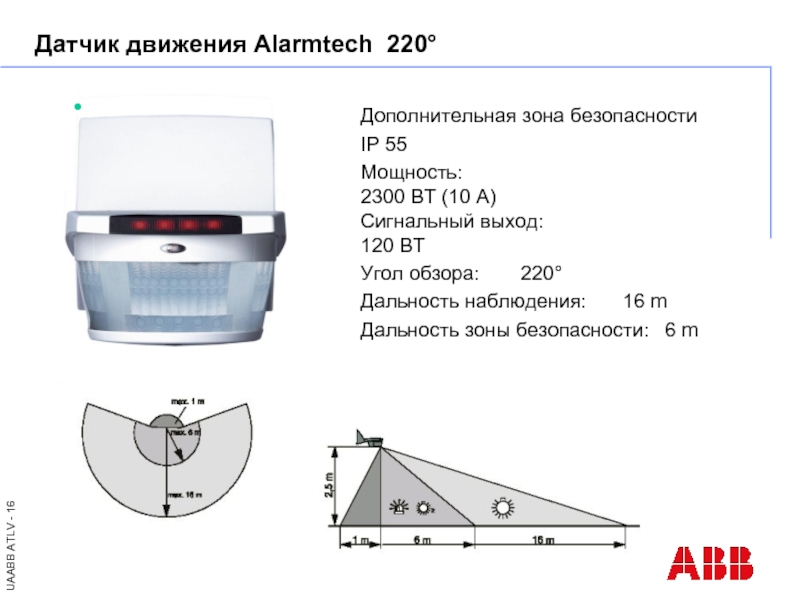

Слайд 16Дополнительная зона безопасности
IP 55
Мощность: 2300 ВТ (10 A) Сигнальный выход: 120 ВТ


Угол обзора: 220°
Дальность наблюдения: 16 m
Дальность зоны безопасности: 6 m


Датчик движения Alarmtech 220°

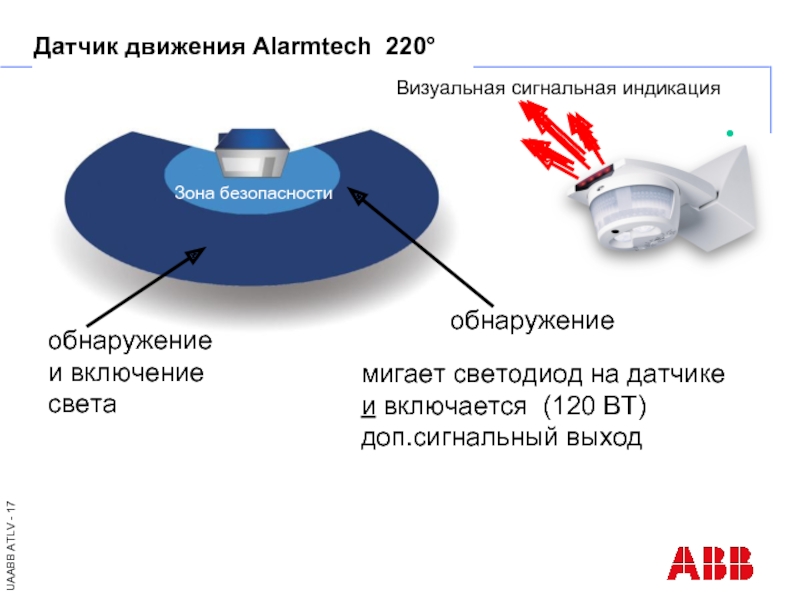

Слайд 17обнаружение и включение света
Зона безопасности

обнаружение
мигает светодиод на датчике
и включается

(120 ВТ) доп.сигнальный выход


Датчик движения Alarmtech 220°

Визуальная сигнальная индикация


Слайд 18Датчик движения 220° / 280°


Слайд 19Хотели бы вы легко изменять регулировки на датчике движения?
Датчик движения

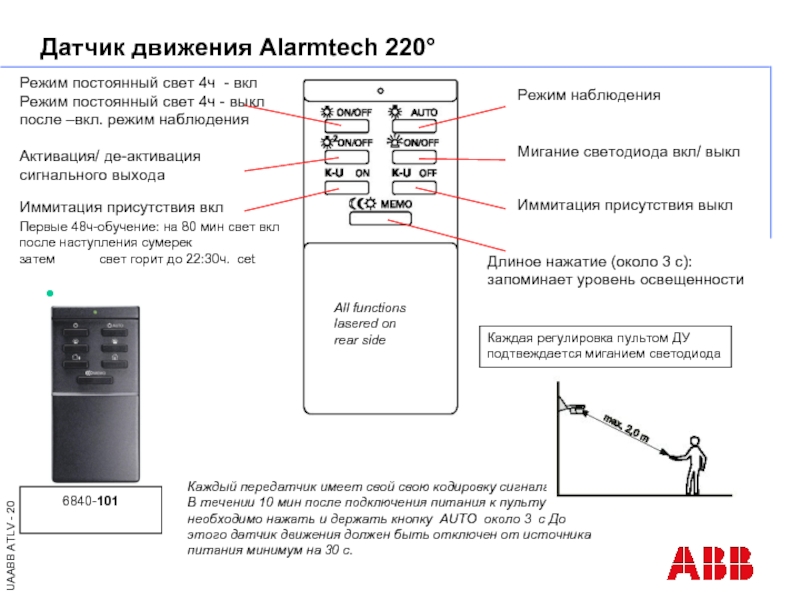

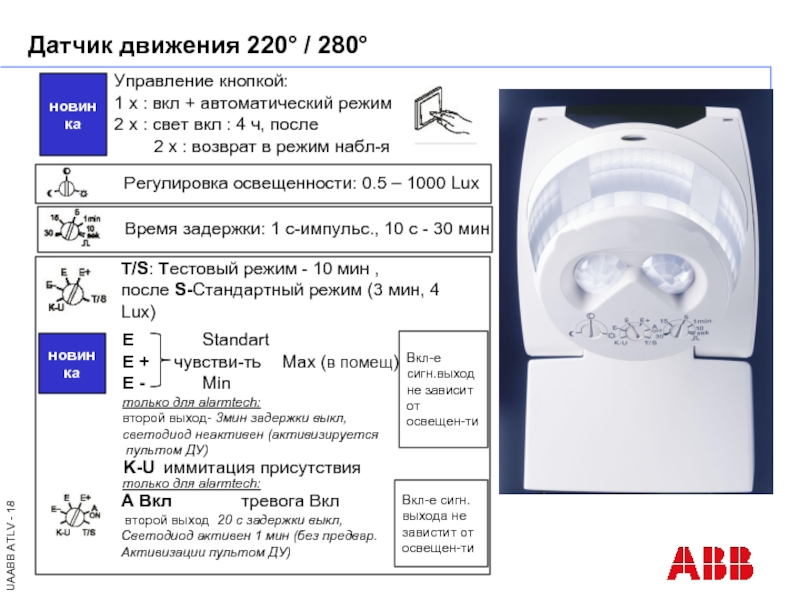

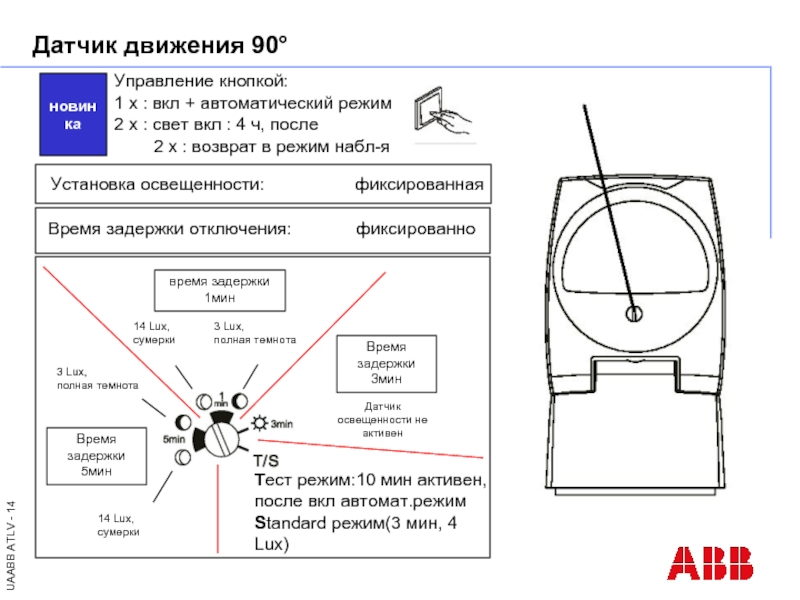

Слайд 20Режим постоянный свет 4ч - вкл Режим постоянный свет 4ч -

выкл после –вкл. режим наблюдения

Длиное нажатие (около 3 с): запоминает уровень освещенности

Каждый передатчик имеет свой свою кодировку сигнала : В течении 10 мин после подключения питания к пульту необходимо нажать и держать кнопку AUTO около 3 с До этого датчик движения должен быть отключен от источника питания минимум на 30 с.

Первые 48ч-обучение: на 80 мин свет вкл после наступления сумерек затем свет горит до 22:30ч. cet

Режим наблюдения

Активация/ де-активация сигнального выхода

Мигание светодиода вкл/ выкл

Иммитация присутствия вкл

Иммитация присутствия выкл

6840-101

All functions lasered on rear side


Датчик движения Alarmtech 220°

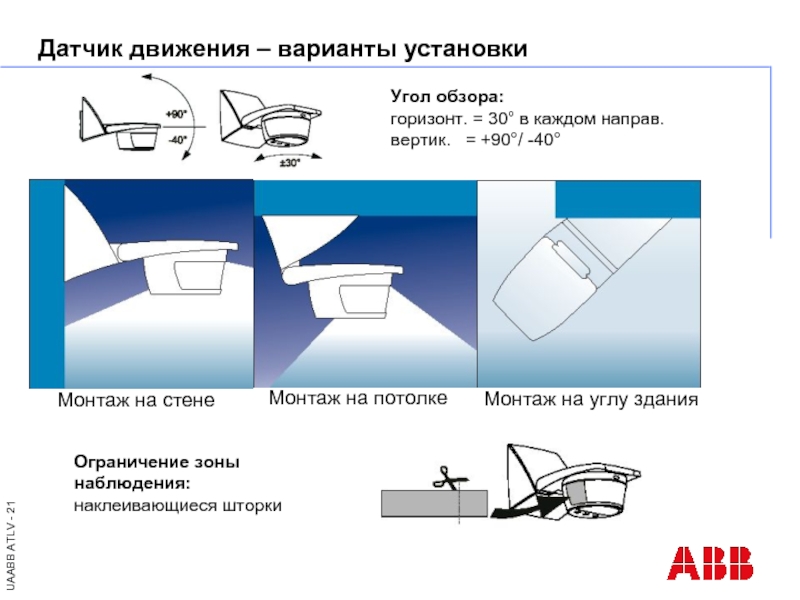

Слайд 21Угол обзора:
горизонт. = 30° в каждом направ.
вертик. = +90°/

-40°

Ограничение зоны наблюдения: наклеивающиеся шторки

Датчик движения – варианты установки

Монтаж на стене

Монтаж на потолке

Монтаж на углу здания


Слайд 22Хотели бы вы иметь возможность включать свет даже, если датчик движения

непосредственно не соединяется проводами с нагрузкой?

Датчик движения

Упрощает и делает более гибкой
проводку для наружного освещения.

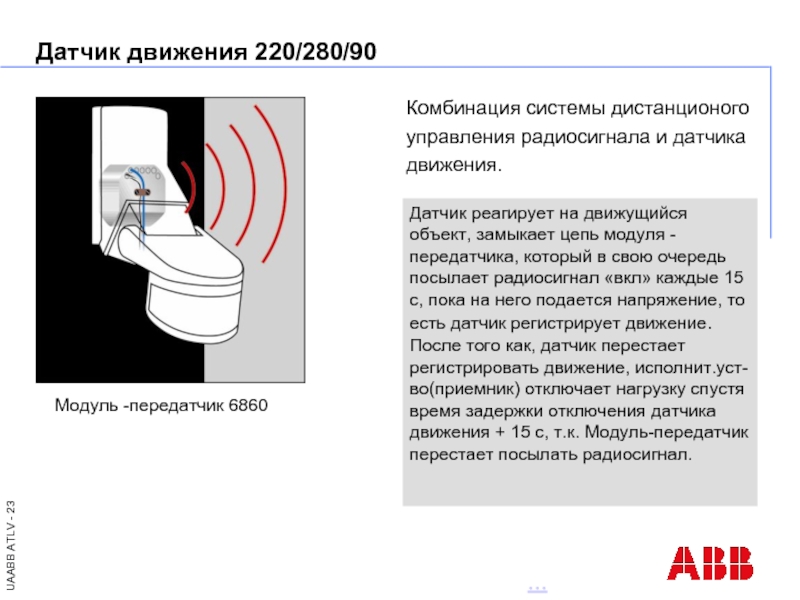

Слайд 23Датчик реагирует на движущийся объект, замыкает цепь модуля -передатчика, который в

свою очередь посылает радиосигнал «вкл» каждые 15 с, пока на него подается напряжение, то есть датчик регистрирует движение. После того как, датчик перестает регистрировать движение, исполнит.уст-во(приемник) отключает нагрузку спустя время задержки отключения датчика движения + 15 с, т.к. Модуль-передатчик перестает посылать радиосигнал.

...

Датчик движения 220/280/90

Комбинация системы дистанционого
управления радиосигнала и датчика
движения.

Модуль -передатчик 6860

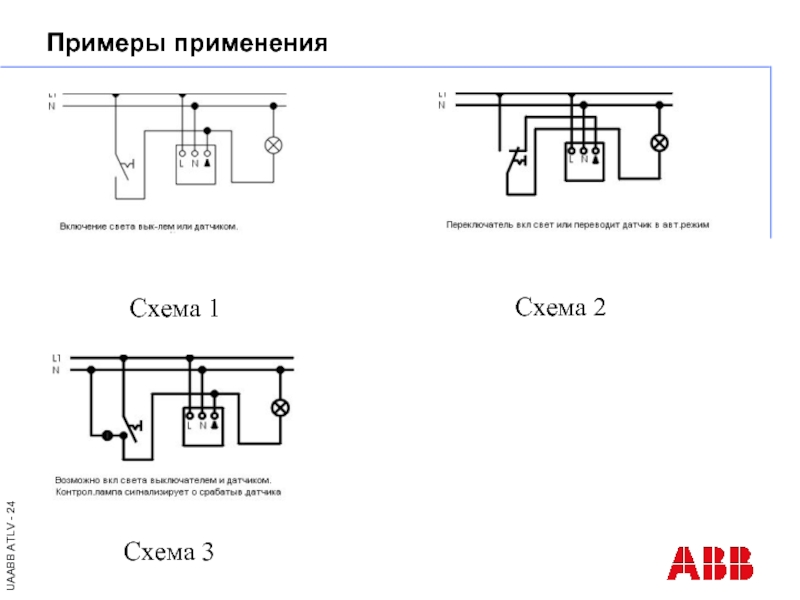

Слайд 24 Схема 1
Схема 2
Схема 3
Примеры применения


Слайд 25Схема 5
Схема 6
Схема 7
Примеры применения
