АСОНИКА-Т презентация

Содержание

Подсистема АСОНИКА-Т предназначена для автоматизации процесса проектирования РЭС и позволяет реализовать следующие проектные задачи: определение тепловых режимов работы всех ЭРИ и материалов несущих конструкций и внесение изменений в конструкцию с

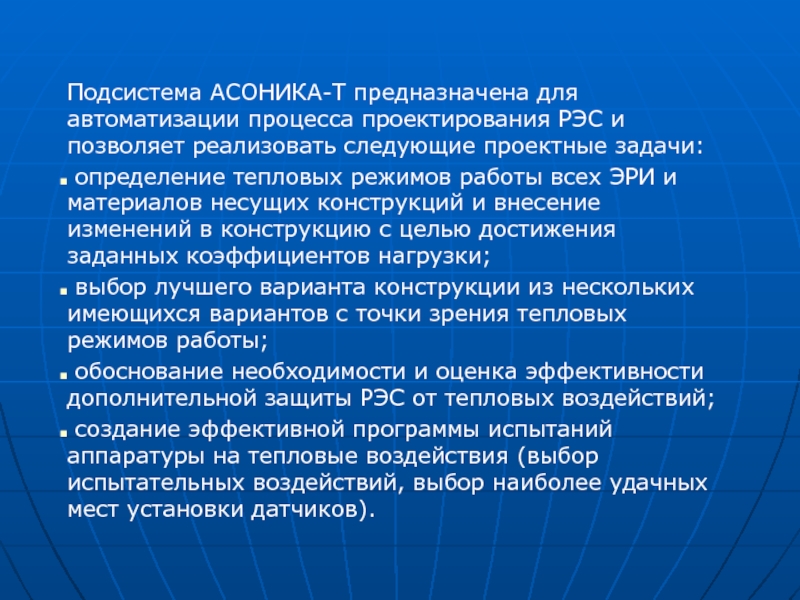

Слайд 2Подсистема АСОНИКА-Т предназначена для автоматизации процесса проектирования РЭС и позволяет реализовать

следующие проектные задачи:
определение тепловых режимов работы всех ЭРИ и материалов несущих конструкций и внесение изменений в конструкцию с целью достижения заданных коэффициентов нагрузки;
выбор лучшего варианта конструкции из нескольких имеющихся вариантов с точки зрения тепловых режимов работы;
обоснование необходимости и оценка эффективности дополнительной защиты РЭС от тепловых воздействий;
создание эффективной программы испытаний аппаратуры на тепловые воздействия (выбор испытательных воздействий, выбор наиболее удачных мест установки датчиков).

Слайд 3Подсистема АСОНИКА-Т позволяет анализировать следующие типы конструкций: микросборки, радиаторы и теплоотводящие

основания, гибридно-интегральные модули, блоки этажерочной и кассетной конструкции, шкафы, стойки, а также нетиповые (произвольные) конструкции.

Подсистема дает возможность провести анализ стационарного и нестационарного тепловых режимов аппаратуры, работающей при естественной и вынужденной конвекциях в воздушной среде, как при нормальном, так и при пониженном давлении. При анализе нетиповых конструкций определяются температуры выделенных изотермических объемов; при анализе типовых узлов - температуры ЭРИ, а также дискретное температурное поле типовых узлов и их интегральные температуры.

Сервисное обеспечение АСОНИКА-Т включает в себя Базу данных со справочными геометрическими и теплофизическими параметрами ЭРИ и конструкционных материалов, графический ввод исходных данных для конструкций, графический вывод результатов расчета.

Полученные в результате расчета температуры используются в качестве граничных условий для моделирования теплового режима печатного узла с помощью подсистемы АСОНИКА-ТМ, в результате которого могут быть получены температуры всех ЭРИ.

Слайд 4Демонстрация работы подсистемы


Слайд 5Запуск подсистемы

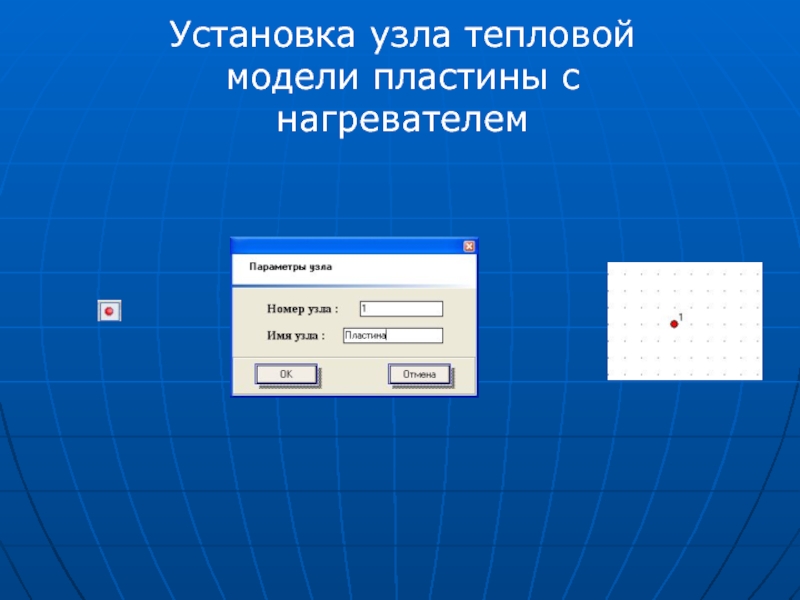

Слайд 6Установка узла тепловой модели пластины с нагревателем

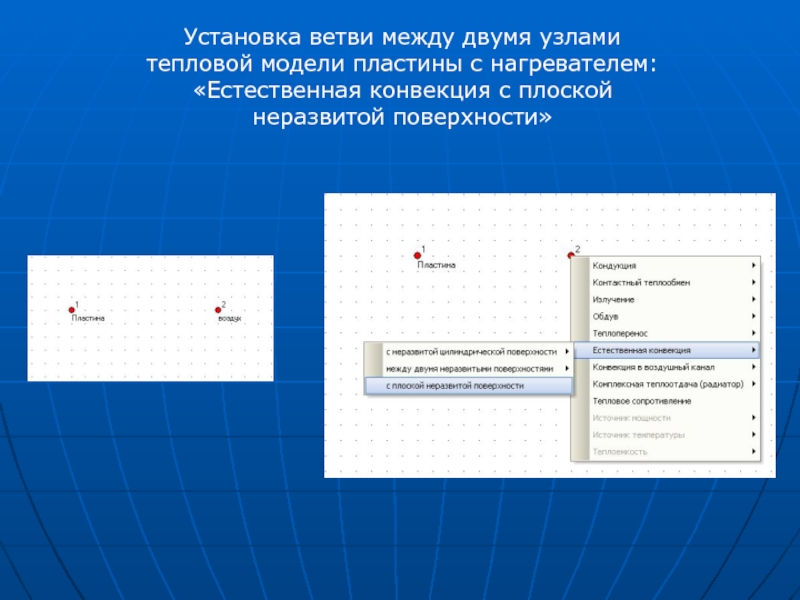

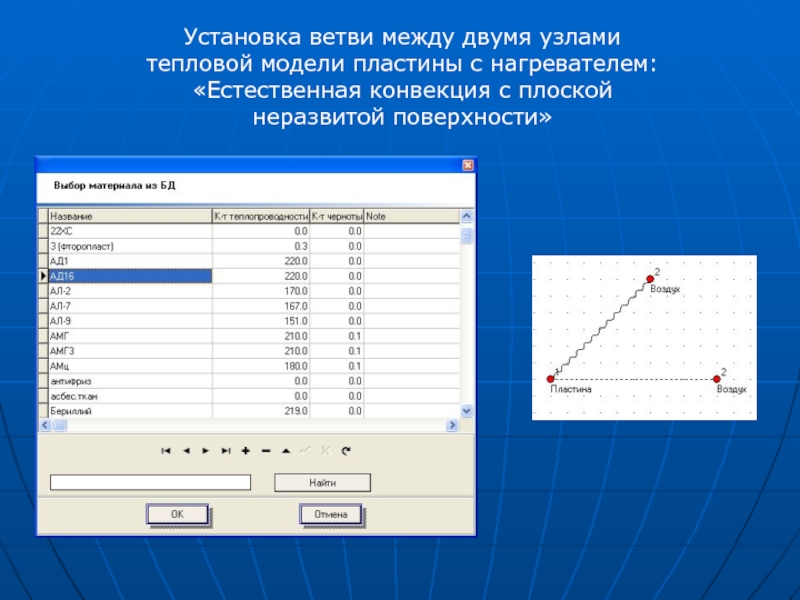

Слайд 7Установка ветви между двумя узлами тепловой модели пластины с нагревателем: «Естественная

конвекция с плоской неразвитой поверхности»

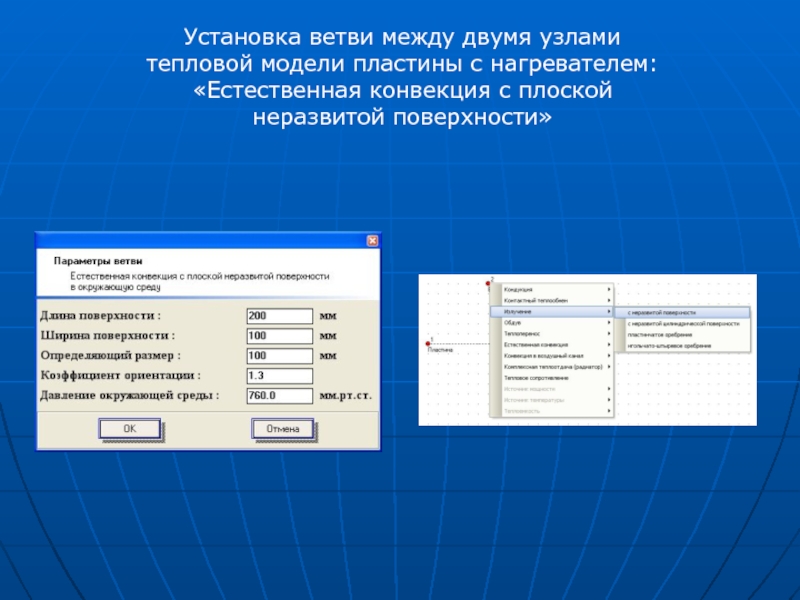

Слайд 8Установка ветви между двумя узлами тепловой модели пластины с нагревателем: «Естественная

конвекция с плоской неразвитой поверхности»

Слайд 9Установка ветви между двумя узлами тепловой модели пластины с нагревателем: «Естественная

конвекция с плоской неразвитой поверхности»

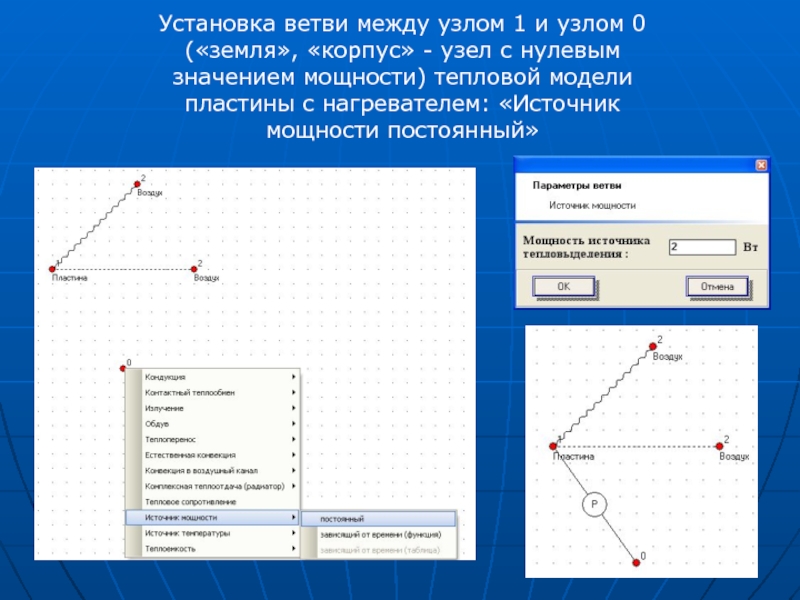

Слайд 10Установка ветви между узлом 1 и узлом 0 («земля», «корпус» -

узел с нулевым значением мощности) тепловой модели пластины с нагревателем: «Источник мощности постоянный»

Слайд 11Установка ветви между узлом 2 и узлом 0 («земля», «корпус» -

узел с нулевым значением температуры) тепловой модели пластины с нагревателем: «Источник температуры постоянный»

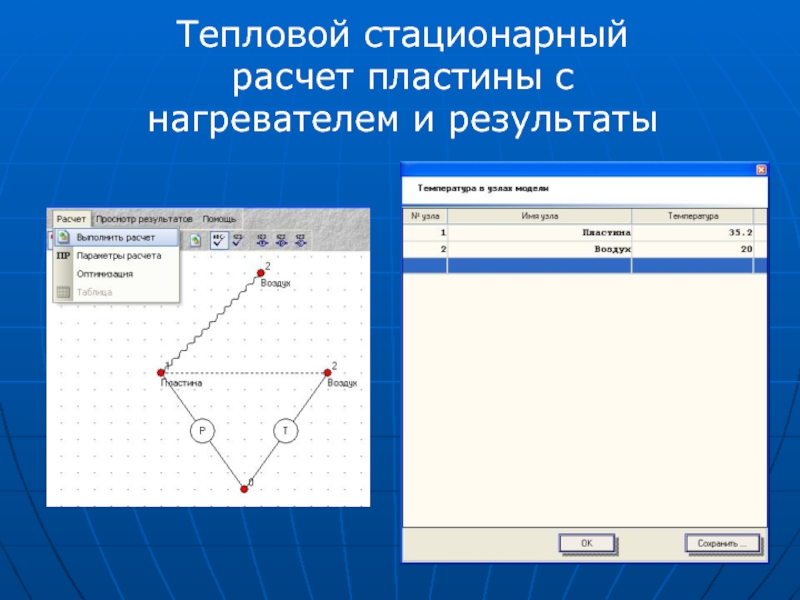

Слайд 12Тепловой стационарный расчет пластины с нагревателем и результаты

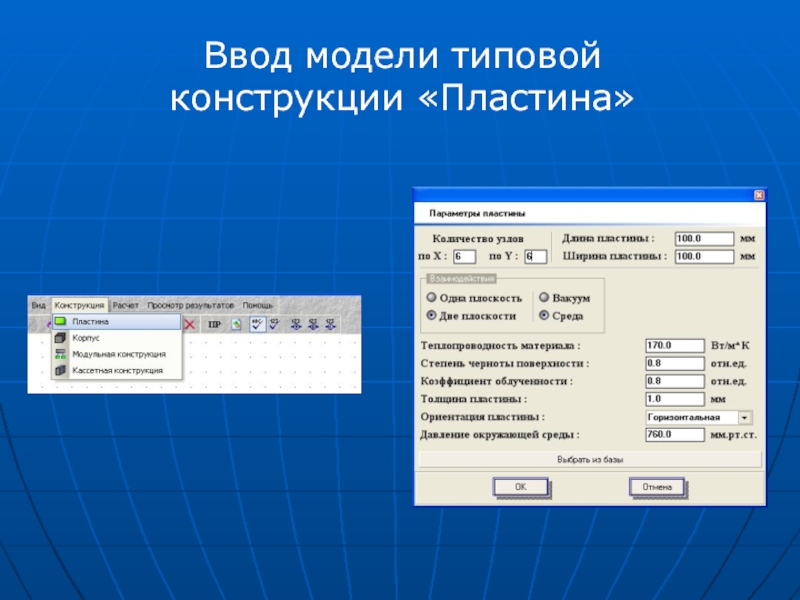

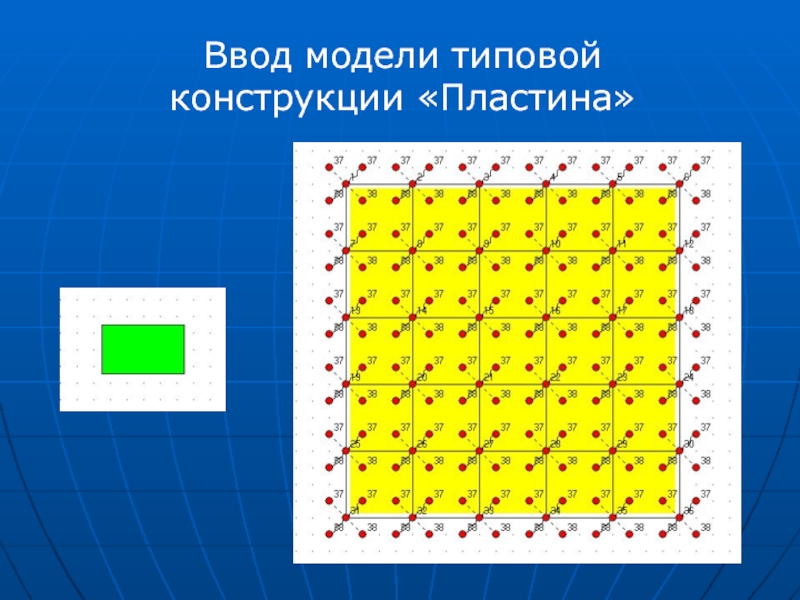

Слайд 13Ввод модели типовой конструкции «Пластина»


Слайд 14Ввод модели типовой конструкции «Пластина»

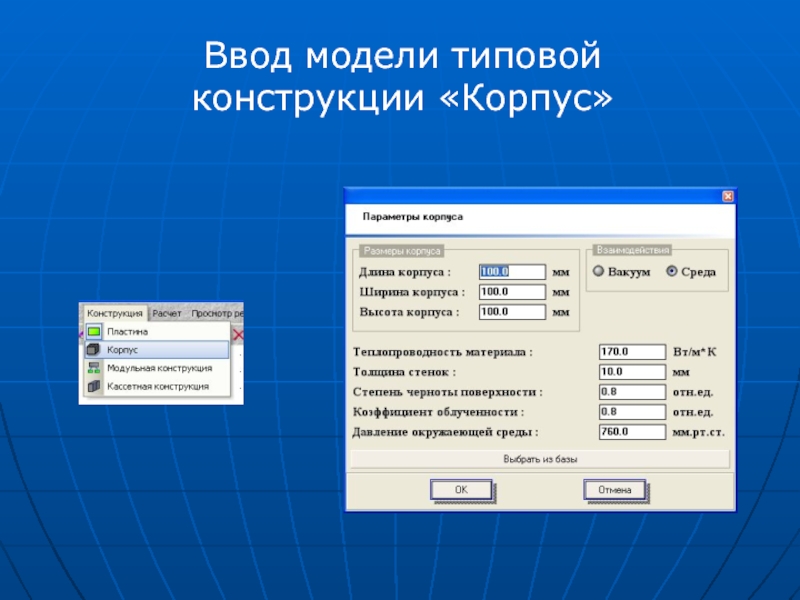

Слайд 15Ввод модели типовой конструкции «Корпус»


Слайд 16Ввод модели типовой конструкции «Корпус»

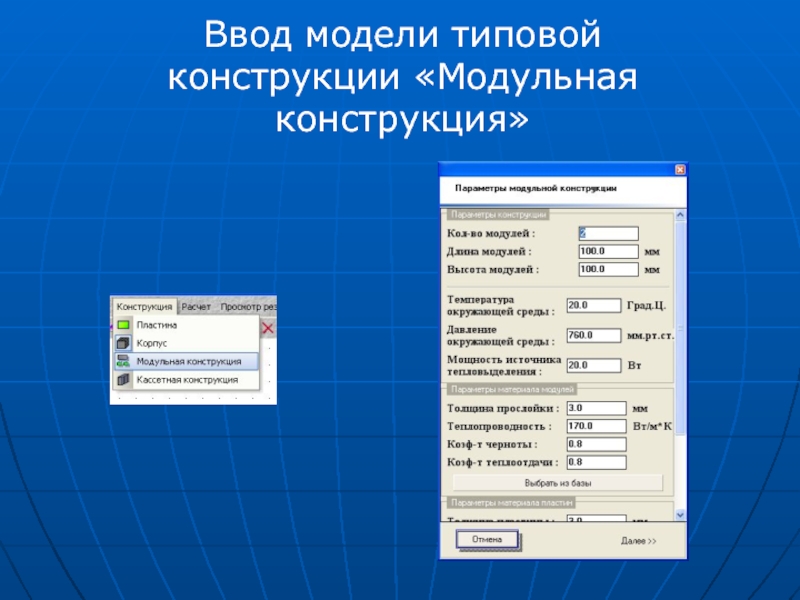

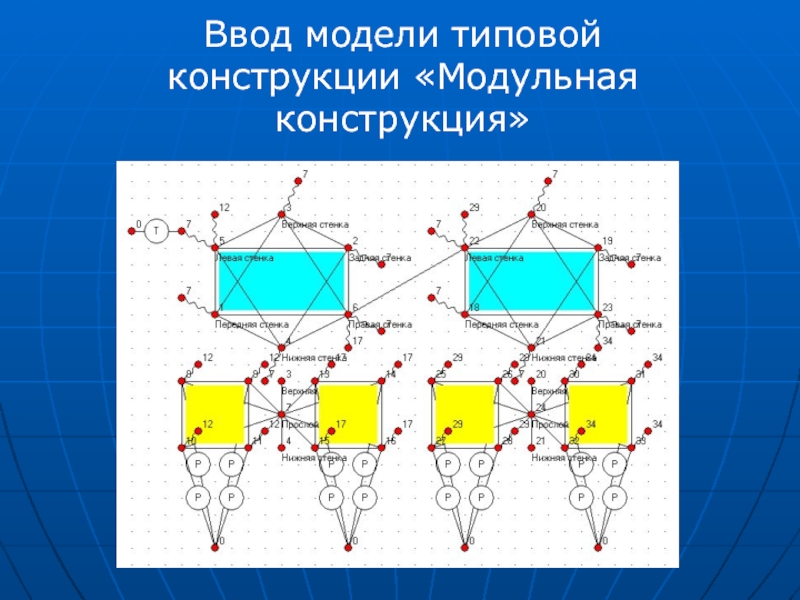

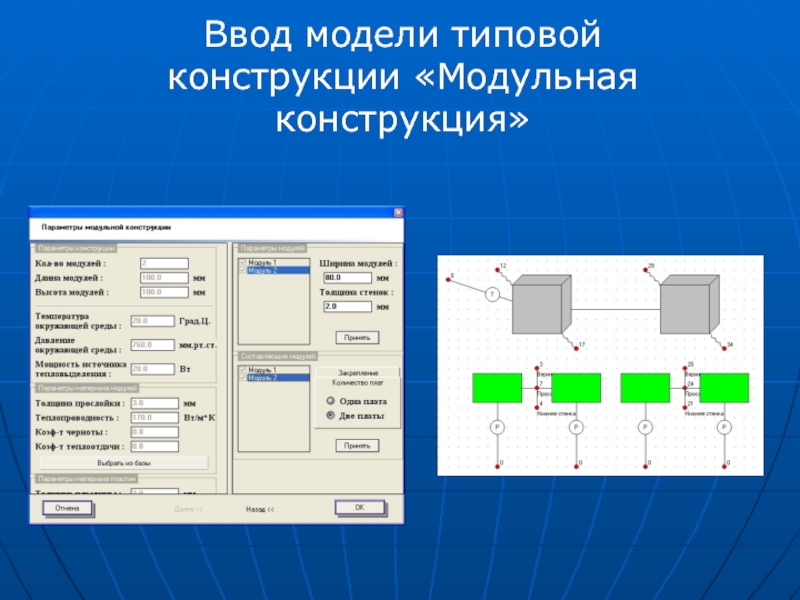

Слайд 17Ввод модели типовой конструкции «Модульная конструкция»


Слайд 18Ввод модели типовой конструкции «Модульная конструкция»


Слайд 19Ввод модели типовой конструкции «Модульная конструкция»

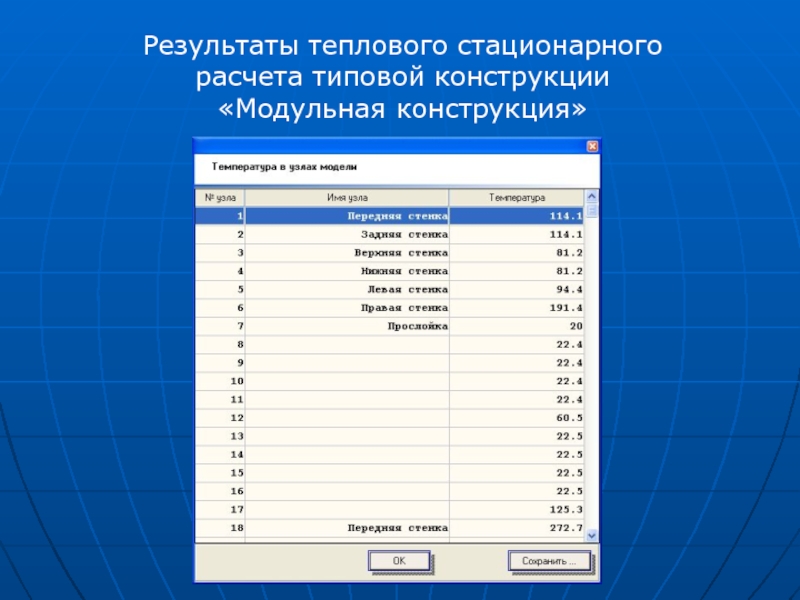

Слайд 20Результаты теплового стационарного расчета типовой конструкции «Модульная конструкция»

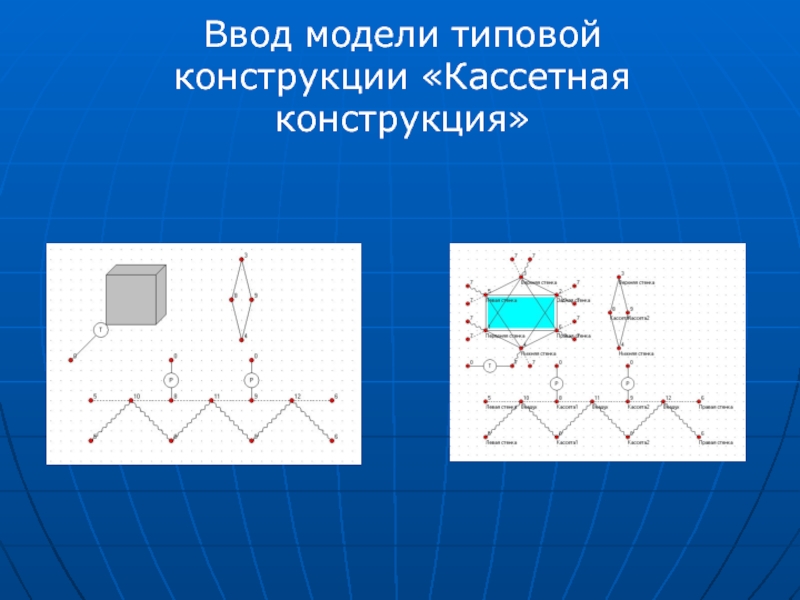

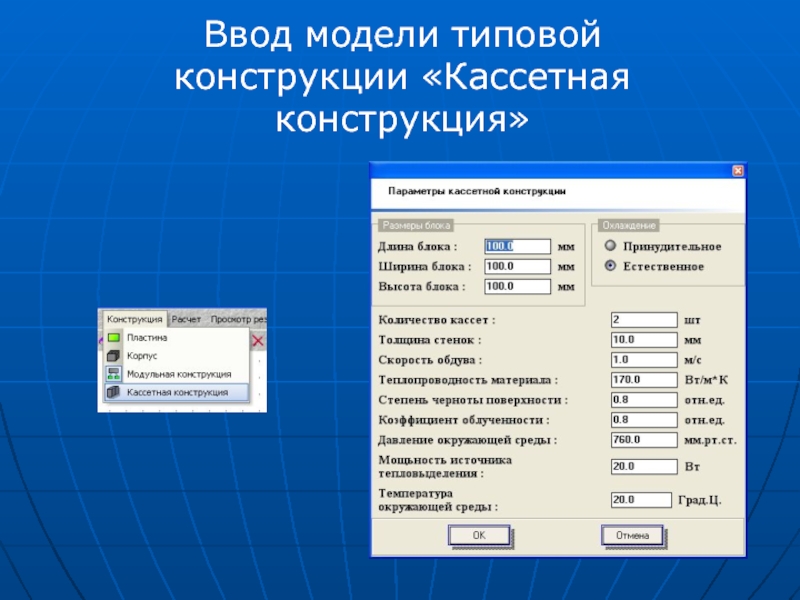

Слайд 21Ввод модели типовой конструкции «Кассетная конструкция»


Слайд 22Ввод модели типовой конструкции «Кассетная конструкция»

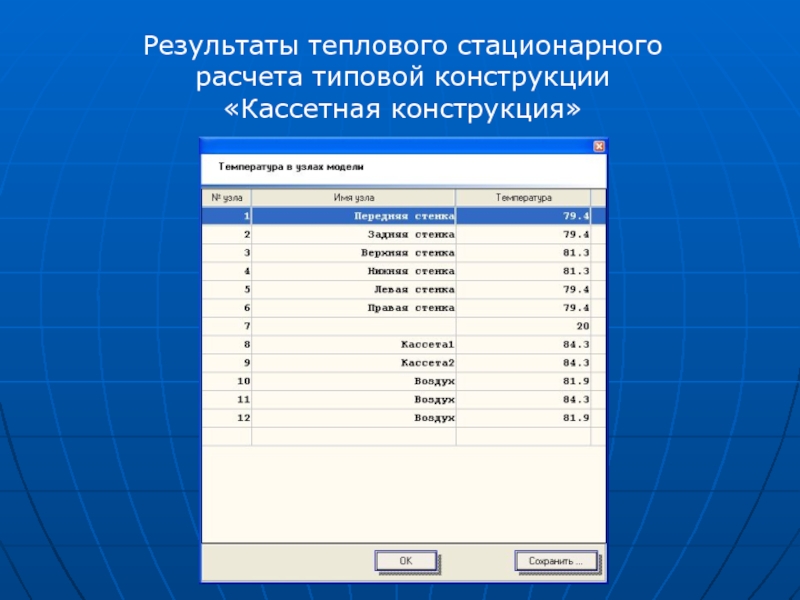

Слайд 23Результаты теплового стационарного расчета типовой конструкции «Кассетная конструкция»

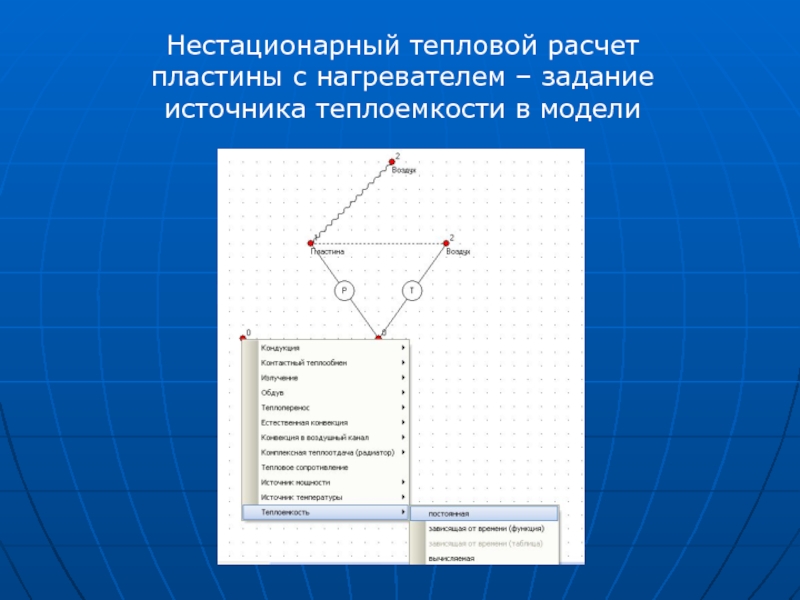

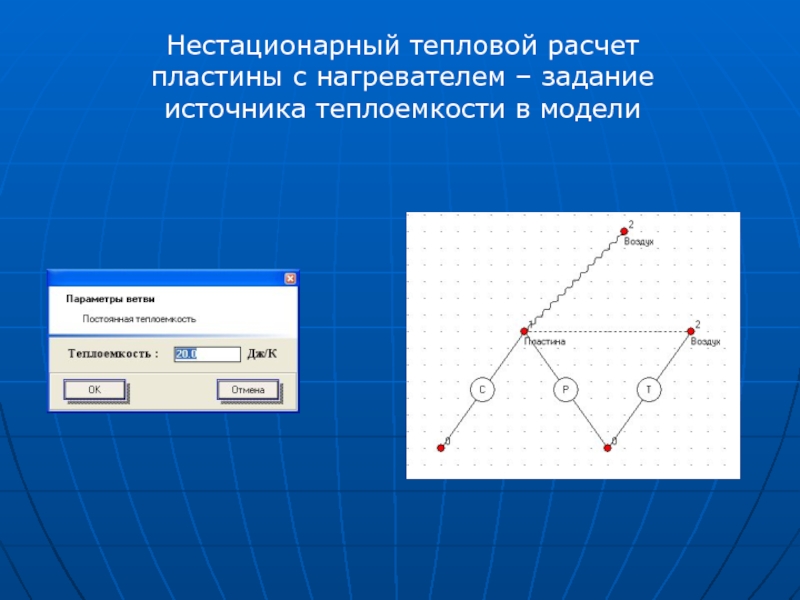

Слайд 24Нестационарный тепловой расчет пластины с нагревателем – задание источника теплоемкости в

модели

Слайд 25Нестационарный тепловой расчет пластины с нагревателем – задание источника теплоемкости в

модели

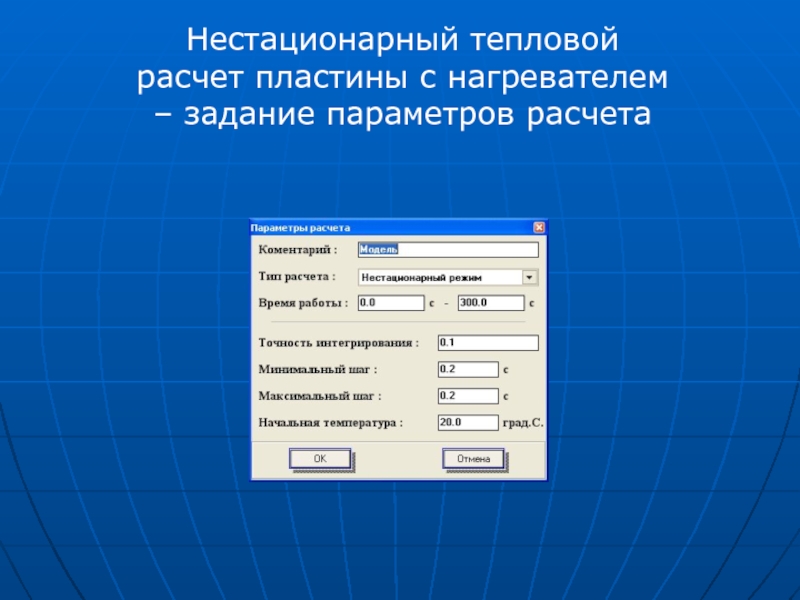

Слайд 26Нестационарный тепловой расчет пластины с нагревателем – задание параметров расчета

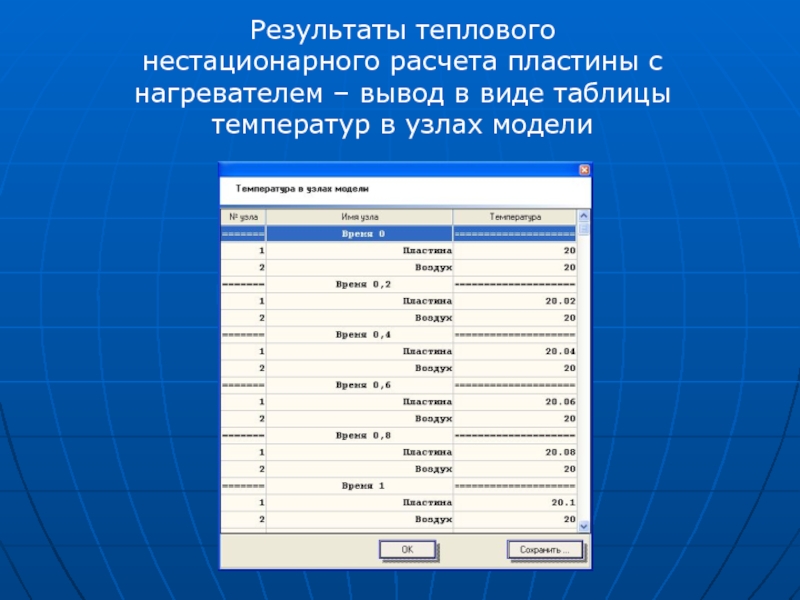

Слайд 27Результаты теплового нестационарного расчета пластины с нагревателем – вывод в виде

таблицы температур в узлах модели

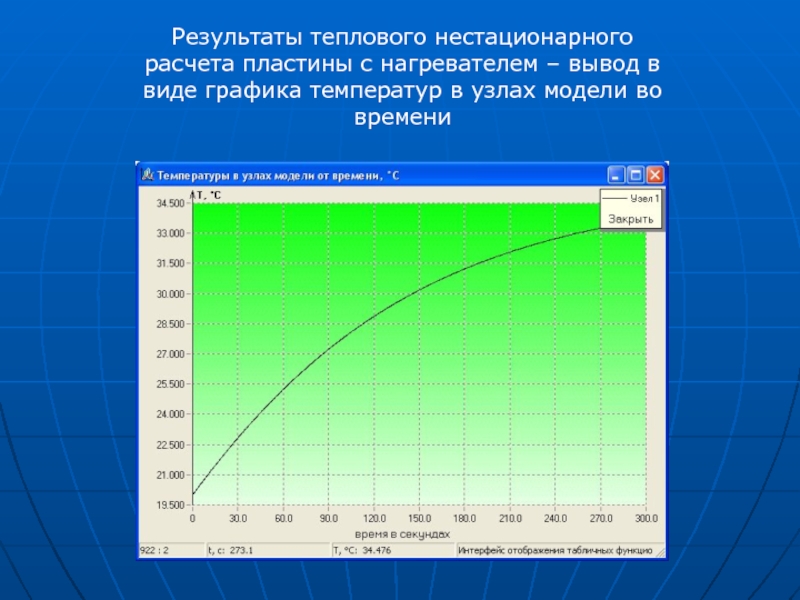

Слайд 28Результаты теплового нестационарного расчета пластины с нагревателем – вывод в виде

графика температур в узлах модели во времени
