Трансформаторы. Сл. 01 Литература: 1. Брускин Д.Э. и др. Электрические машины. В 2-х ч. Ч.1.: Учебное пособие для электротехн. спец. вузов – 2-е изд. – М.: Высш. шк. 1987

Слайд 1Асинхронные машины. Сл. 0
Апухтин А.С.
Электрические машины. Асинхронные машины: Конспект лекций для

студентов направления подготовки: 6.050701 “Электротехника и электротехнологии”. Донецк: ДонНТУ, 2011. – 225 с.
Конспект лекций по асинхронным машинам является частью готовящегося учебного пособия по электрическим машинам. В разделе рассматриваются теория, принцип действия, устройство и анализ работы асинхронных машин как общего, так и специального назначения, получивших распространение в различных отраслях техники.

У т в е р ж д е н о на заседании учебно-издательского совета ДонНТУ (протокол № 5 от 01. 09. 11) № 450 – 13 у. п. л.

Слайд 2Трансформаторы. Сл. 01
Литература:
1. Брускин Д.Э. и др. Электрические машины. В 2-х ч.

Ч.1.: Учебное пособие для электротехн. спец. вузов – 2-е изд. – М.: Высш. шк. 1987 – 319с.
2. Брускин Д.Э. и др. Электрические машины. В 2-х ч. Ч.2.: Учебное пособие для электротехн. спец. вузов – 2-е изд. – М.: Высш. шк. 1987 – 335с.
3. Копылов И.П. Электрические машины : Учеб. для вузов. – 2-е изд., перераб. – М.: Высшая шк.; Логос; 2000. – 607 с.
4. Радин В.М., Брускин Д. Э., Зорохович А.Е. Электрические машины : Асинхронные машины: Учебное пособие для студ. электромех. спец. вузов/ Под ред. И.П. Копылова. - М.: Высш шк., 1988. -328 с.
5. Дудник М.З. Електричні машини: в 2-х ч. Навчальний посібник.– Донецьк: РВА ДонНТУ, 2002.–212 с.
6. Токарев Б.Ф. Электрические машины: Учебное пособие для вузов. -М.: Энергоатомиздат, 1990.
7. Читечян В.И. Электрические машины. Сборник задач. 1988 – 231 с.
8. Тихомиров П.М. Расчет трансформаторов: Учеб. Пособие для вузов. – 5-е изд. - М. Энергоатомиздат. 1986 – 528 с.
9. Апухтін О.С., Мельник А.А. Навчальний посібник з електричних машин до курсового проекту “Розрахунок трансформатора” (для студ. електротехн. спец.) – Донецьк, ДонНТУ, 2008 – 194 с.
10. Кацман М.М. Электрические машины. Учеб. для учащихся электротехн. спец. техникумов. – 2-е изд., перераб. и доп. – М.:Высш. шк., 1990. – 463 с.

Слайд 3

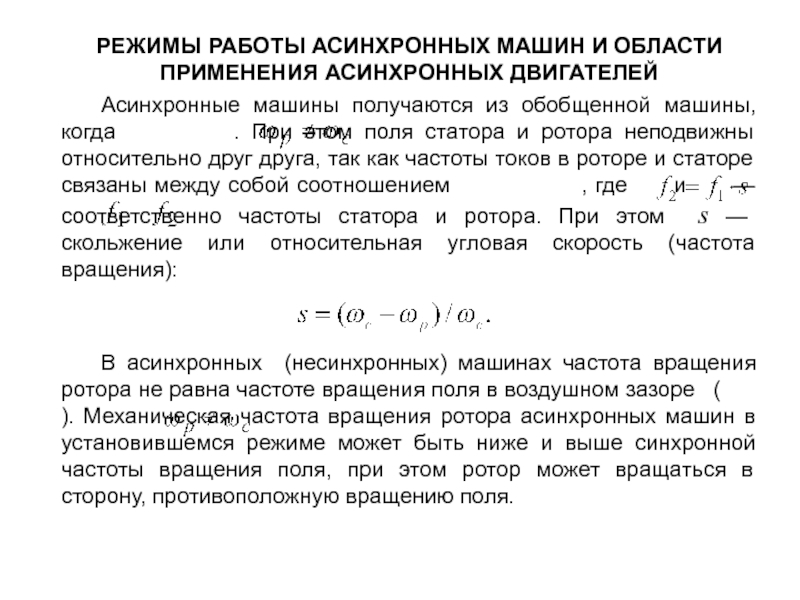

РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ
Асинхронные машины получаются

из обобщенной машины, когда . При этом поля статора и ротора неподвижны относительно друг друга, так как частоты токов в роторе и статоре связаны между собой соотношением , где и — соответственно частоты статора и ротора. При этом s — скольжение или относительная угловая скорость (частота вращения):


В асинхронных (несинхронных) машинах частота вращения ротора не равна частоте вращения поля в воздушном зазоре ( ). Механическая частота вращения ротора асинхронных машин в установившемся режиме может быть ниже и выше синхронной частоты вращения поля, при этом ротор может вращаться в сторону, противоположную вращению поля.







Слайд 4

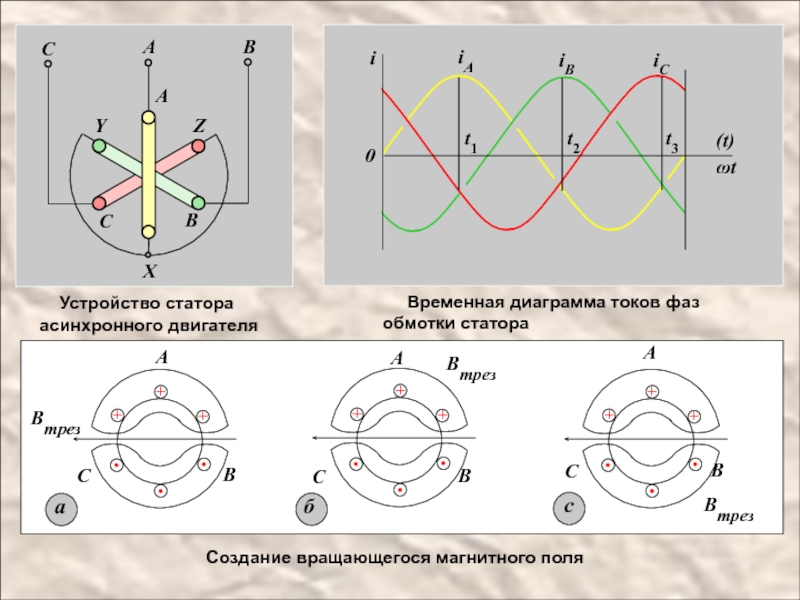

Bтрез
Bтрез
Bтрез

Слайд 5РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 3
В

зависимости от частоты вращения и направления вращения ротора по отношению к полю различают четыре режима работы асинхронных машин (рис. 1).

Слайд 6РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 4

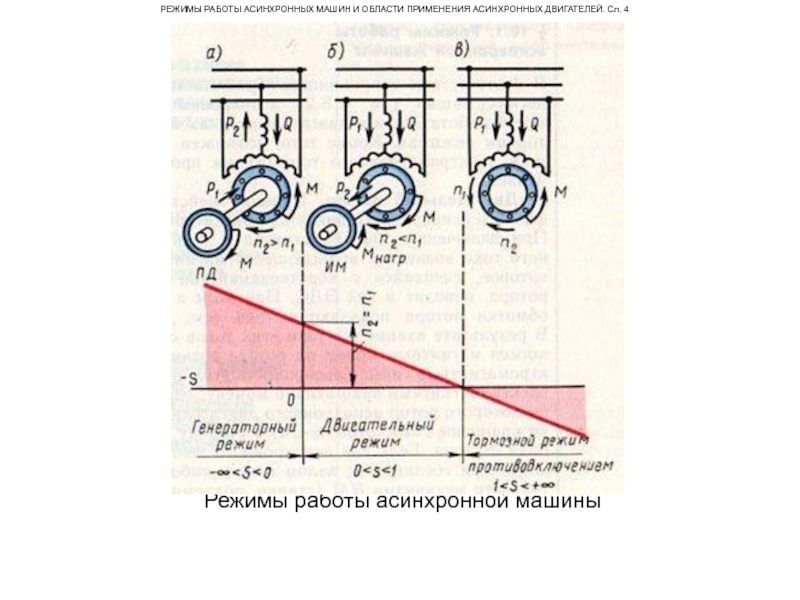

Режимы

работы асинхронной машины

Слайд 7РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 5

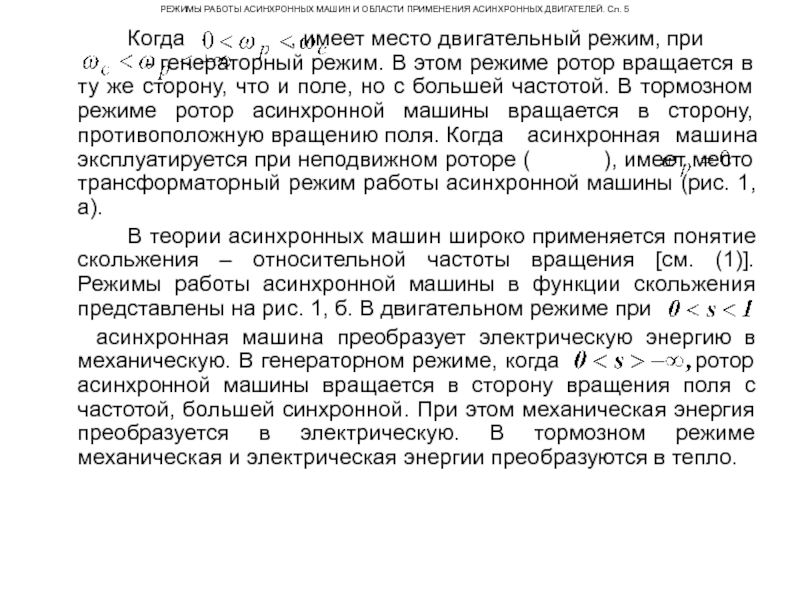

Когда

, имеет место двигательный режим, при - генераторный режим. В этом режиме ротор вращается в ту же сторону, что и поле, но с большей частотой. В тормозном режиме ротор асинхронной машины вращается в сторону, противоположную вращению поля. Когда асинхронная машина эксплуатируется при неподвижном роторе ( ), имеет место трансформаторный режим работы асинхронной машины (рис. 1, а).
В теории асинхронных машин широко применяется понятие скольжения – относительной частоты вращения [см. (1)]. Режимы работы асинхронной машины в функции скольжения представлены на рис. 1, б. В двигательном режиме при
асинхронная машина преобразует электрическую энергию в механическую. В генераторном режиме, когда ротор асинхронной машины вращается в сторону вращения поля с частотой, большей синхронной. При этом механическая энергия преобразуется в электрическую. В тормозном режиме механическая и электрическая энергии преобразуются в тепло.




Слайд 8РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 6

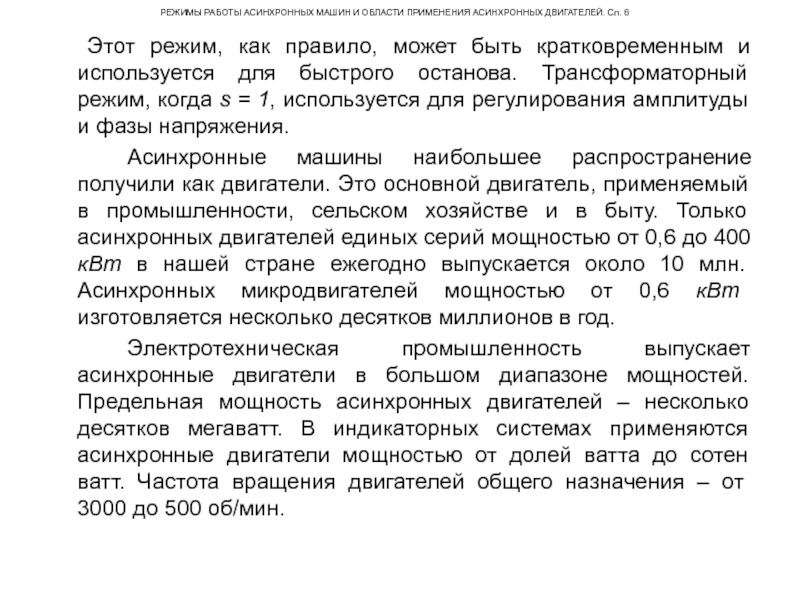

Этот

режим, как правило, может быть кратковременным и используется для быстрого останова. Трансформаторный режим, когда s = 1, используется для регулирования амплитуды и фазы напряжения.
Асинхронные машины наибольшее распространение получили как двигатели. Это основной двигатель, применяемый в промышленности, сельском хозяйстве и в быту. Только асинхронных двигателей единых серий мощностью от 0,6 до 400 кВт в нашей стране ежегодно выпускается около 10 млн. Асинхронных микродвигателей мощностью от 0,6 кВт изготовляется несколько десятков миллионов в год.
Электротехническая промышленность выпускает асинхронные двигатели в большом диапазоне мощностей. Предельная мощность асинхронных двигателей – несколько десятков мегаватт. В индикаторных системах применяются асинхронные двигатели мощностью от долей ватта до сотен ватт. Частота вращения двигателей общего назначения – от 3000 до 500 об/мин.

Слайд 9РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 7

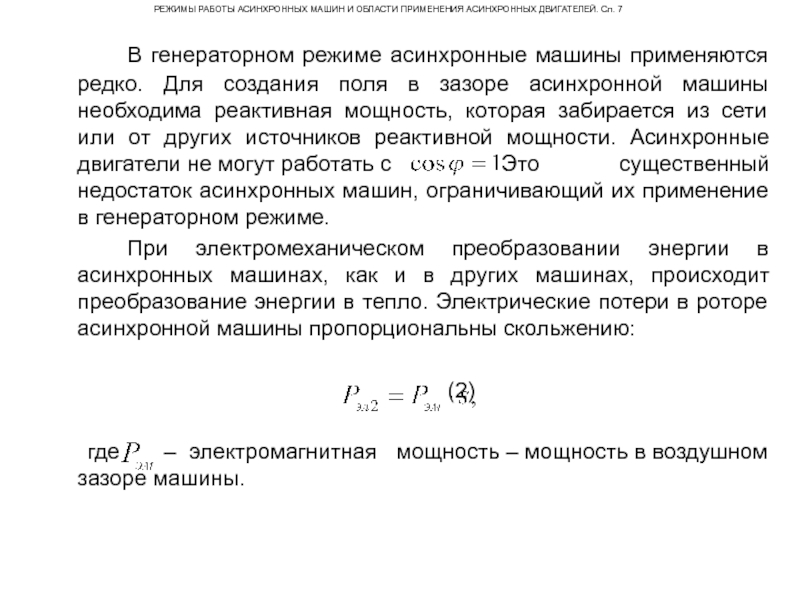

В

генераторном режиме асинхронные машины применяются редко. Для создания поля в зазоре асинхронной машины необходима реактивная мощность, которая забирается из сети или от других источников реактивной мощности. Асинхронные двигатели не могут работать с Это существенный недостаток асинхронных машин, ограничивающий их применение в генераторном режиме.
При электромеханическом преобразовании энергии в асинхронных машинах, как и в других машинах, происходит преобразование энергии в тепло. Электрические потери в роторе асинхронной машины пропорциональны скольжению:

(2)

где – электромагнитная мощность – мощность в воздушном зазоре машины.

Слайд 10РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 8

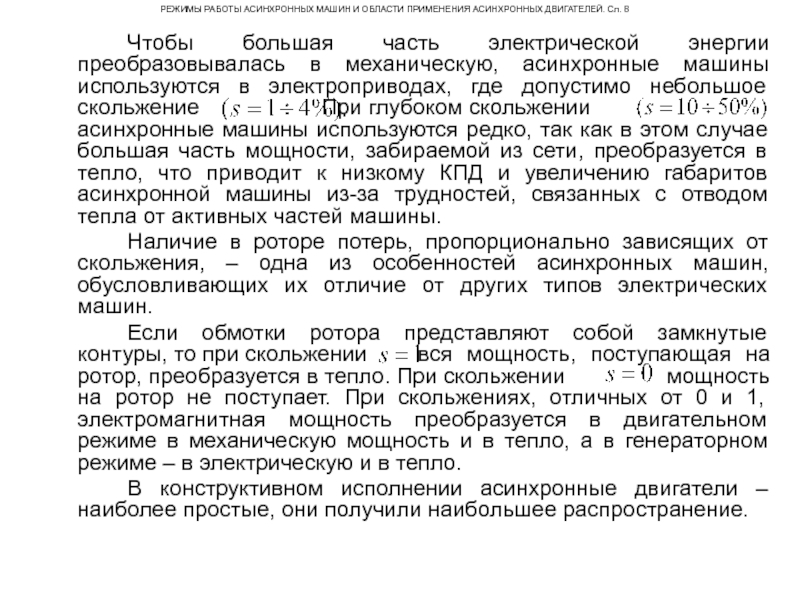

Чтобы

большая часть электрической энергии преобразовывалась в механическую, асинхронные машины используются в электроприводах, где допустимо небольшое скольжение При глубоком скольжении асинхронные машины используются редко, так как в этом случае большая часть мощности, забираемой из сети, преобразуется в тепло, что приводит к низкому КПД и увеличению габаритов асинхронной машины из-за трудностей, связанных с отводом тепла от активных частей машины.
Наличие в роторе потерь, пропорционально зависящих от скольжения, – одна из особенностей асинхронных машин, обусловливающих их отличие от других типов электрических машин.
Если обмотки ротора представляют собой замкнутые контуры, то при скольжении вся мощность, поступающая на ротор, преобразуется в тепло. При скольжении мощность на ротор не поступает. При скольжениях, отличных от 0 и 1, электромагнитная мощность преобразуется в двигательном режиме в механическую мощность и в тепло, а в генераторном режиме – в электрическую и в тепло.
В конструктивном исполнении асинхронные двигатели – наиболее простые, они получили наибольшее распространение.

Слайд 11РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 9
КОНСТРУКЦИИ

АСИНХРОННЫХ МАШИН

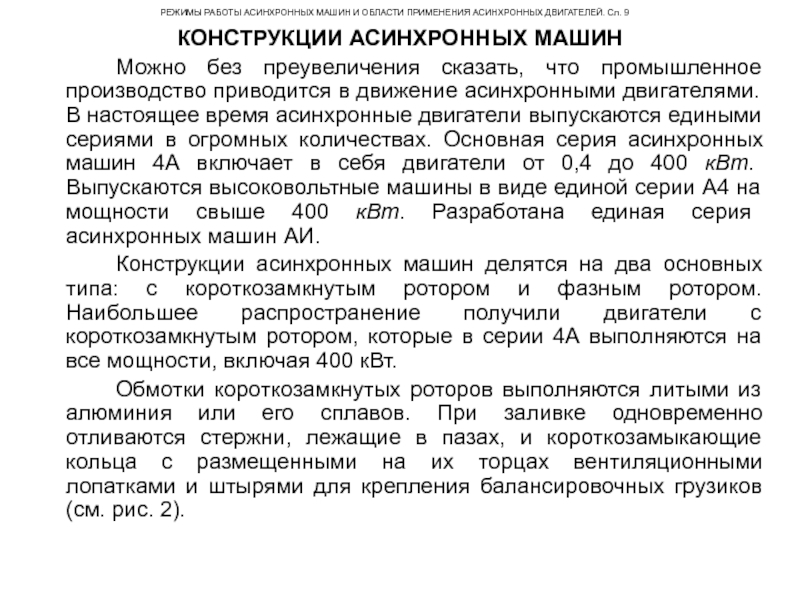

Можно без преувеличения сказать, что промышленное производство приводится в движение асинхронными двигателями. В настоящее время асинхронные двигатели выпускаются едиными сериями в огромных количествах. Основная серия асинхронных машин 4А включает в себя двигатели от 0,4 до 400 кВт. Выпускаются высоковольтные машины в виде единой серии А4 на мощности свыше 400 кВт. Разработана единая серия асинхронных машин АИ.
Конструкции асинхронных машин делятся на два основных типа: с короткозамкнутым ротором и фазным ротором. Наибольшее распространение получили двигатели с короткозамкнутым ротором, которые в серии 4А выполняются на все мощности, включая 400 кВт.
Обмотки короткозамкнутых роторов выполняются литыми из алюминия или его сплавов. При заливке одновременно отливаются стержни, лежащие в пазах, и короткозамыкающие кольца с размещенными на их торцах вентиляционными лопатками и штырями для крепления балансировочных грузиков (см. рис. 2).

Слайд 12РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 10
Короткозамкнутые

роторы крупных машин и специальных асинхронных машин с улучшенными пусковыми характеристиками выполняются сварными. Стержни ротора из меди или латуни привариваются к короткозамыкающим кольцам, имеющим отверстия, куда перед сваркой вставляются стержни обмотки.












Рис 2. Асинхронный двигатель Рис. 3. Асинхронный двигатель
4А250 (степень защиты 1Р44) 4АН250 (степень защиты 1Р23)

Слайд 13РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 11














Устройство

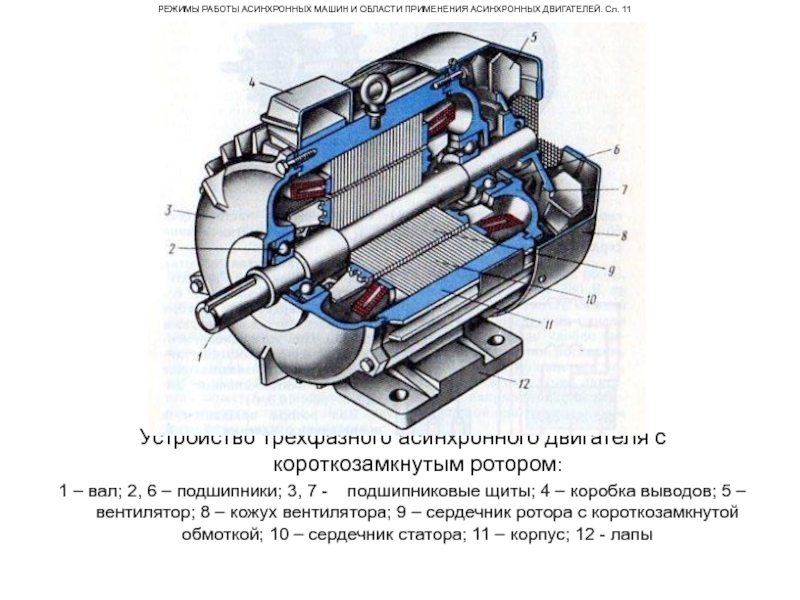

трехфазного асинхронного двигателя с короткозамкнутым ротором:
1 – вал; 2, 6 – подшипники; 3, 7 - подшипниковые щиты; 4 – коробка выводов; 5 – вентилятор; 8 – кожух вентилятора; 9 – сердечник ротора с короткозамкнутой обмоткой; 10 – сердечник статора; 11 – корпус; 12 - лапы

Слайд 14РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 12












Короткозамкнутый

ротор:

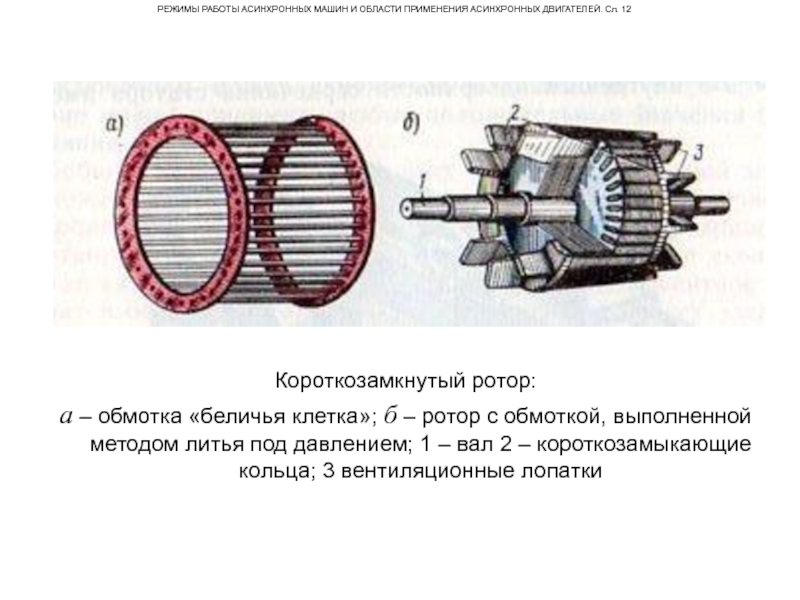

а – обмотка «беличья клетка»; б – ротор с обмоткой, выполненной методом литья под давлением; 1 – вал 2 – короткозамыкающие кольца; 3 вентиляционные лопатки

Слайд 15РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 13














Расположение

выводов обмотки статора (а) и положение перемычек при соединении обмотки статора звездой и треугольником (б)

Слайд 16РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 14
Асинхронные

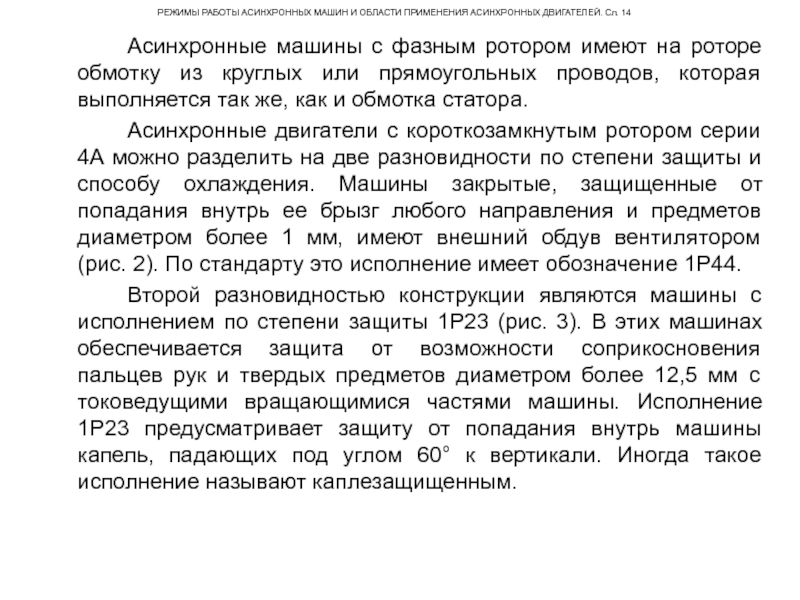

машины с фазным ротором имеют на роторе обмотку из круглых или прямоугольных проводов, которая выполняется так же, как и обмотка статора.
Асинхронные двигатели с короткозамкнутым ротором серии 4А можно разделить на две разновидности по степени защиты и способу охлаждения. Машины закрытые, защищенные от попадания внутрь ее брызг любого направления и предметов диаметром более 1 мм, имеют внешний обдув вентилятором (рис. 2). По стандарту это исполнение имеет обозначение 1Р44.
Второй разновидностью конструкции являются машины с исполнением по степени защиты 1Р23 (рис. 3). В этих машинах обеспечивается защита от возможности соприкосновения пальцев рук и твердых предметов диаметром более 12,5 мм с токоведущими вращающимися частями машины. Исполнение 1Р23 предусматривает защиту от попадания внутрь машины капель, падающих под углом 60° к вертикали. Иногда такое исполнение называют каплезащищенным.

Слайд 17РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 15

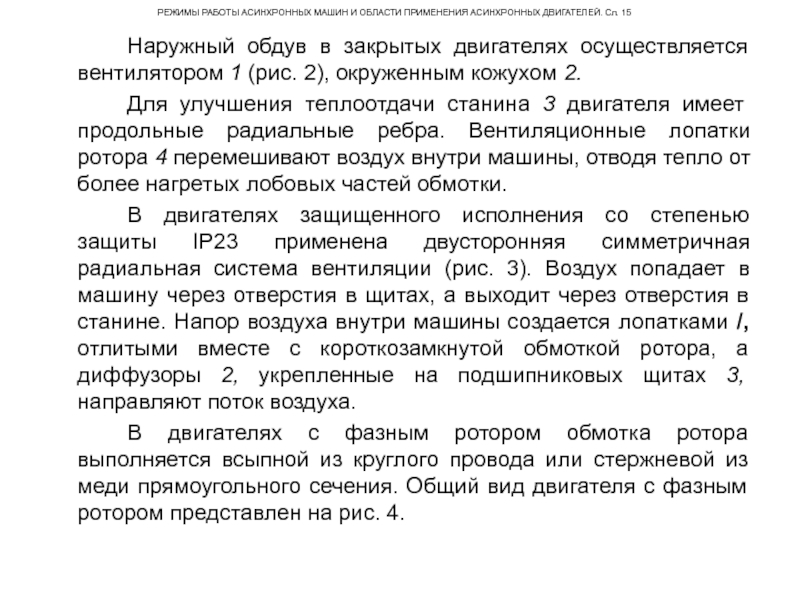

Наружный

обдув в закрытых двигателях осуществляется вентилятором 1 (рис. 2), окруженным кожухом 2.
Для улучшения теплоотдачи станина 3 двигателя имеет продольные радиальные ребра. Вентиляционные лопатки ротора 4 перемешивают воздух внутри машины, отводя тепло от более нагретых лобовых частей обмотки.
В двигателях защищенного исполнения со степенью защиты IР23 применена двусторонняя симметричная радиальная система вентиляции (рис. 3). Воздух попадает в машину через отверстия в щитах, а выходит через отверстия в станине. Напор воздуха внутри машины создается лопатками /, отлитыми вместе с короткозамкнутой обмоткой ротора, а диффузоры 2, укрепленные на подшипниковых щитах 3, направляют поток воздуха.
В двигателях с фазным ротором обмотка ротора выполняется всыпной из круглого провода или стержневой из меди прямоугольного сечения. Общий вид двигателя с фазным ротором представлен на рис. 4.

Слайд 18РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 16

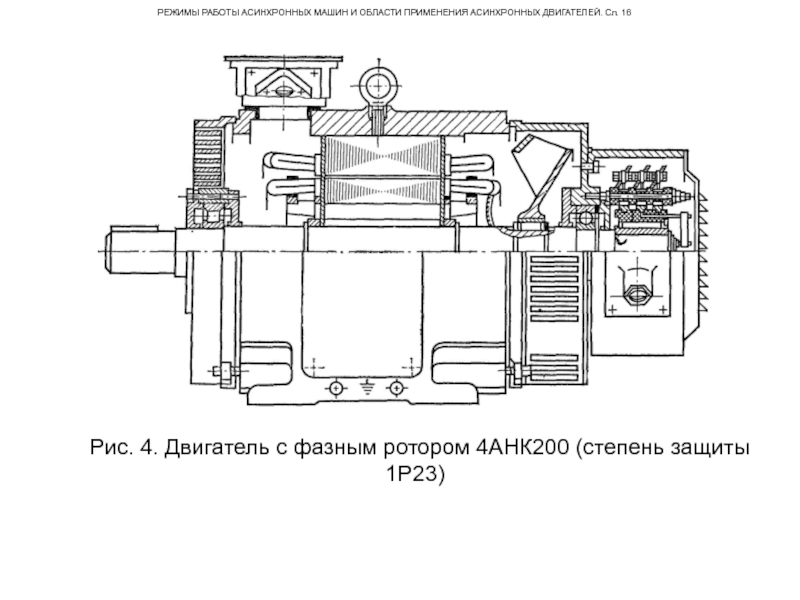

Рис.

4. Двигатель с фазным ротором 4АНК200 (степень защиты 1Р23)

Слайд 19РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 17

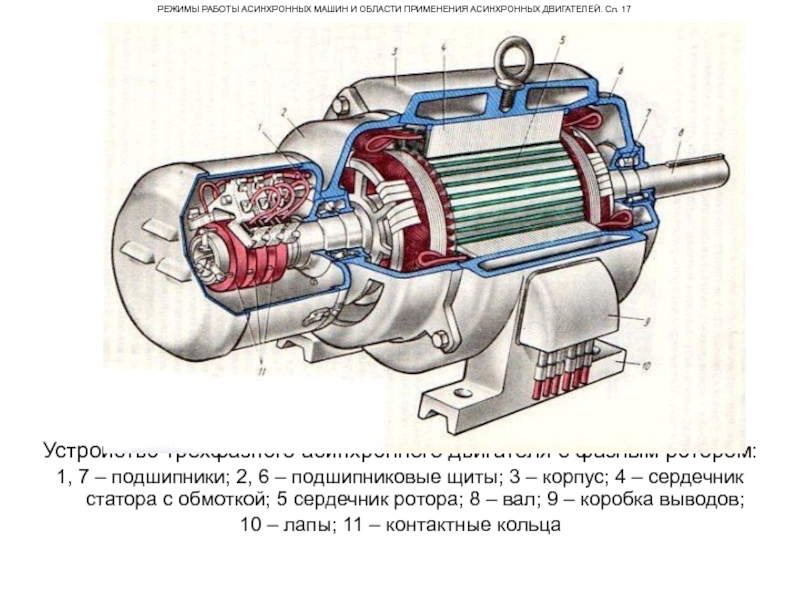

Устройство

трехфазного асинхронного двигателя с фазным ротором:
1, 7 – подшипники; 2, 6 – подшипниковые щиты; 3 – корпус; 4 – сердечник статора с обмоткой; 5 сердечник ротора; 8 – вал; 9 – коробка выводов;
10 – лапы; 11 – контактные кольца

Слайд 20РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 18















Принципиальные

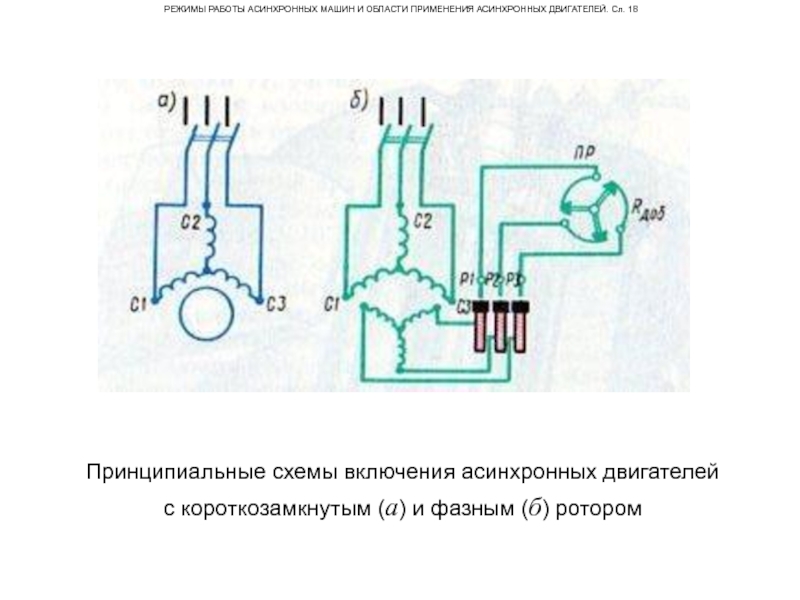

схемы включения асинхронных двигателей
с короткозамкнутым (а) и фазным (б) ротором

Слайд 21РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 19

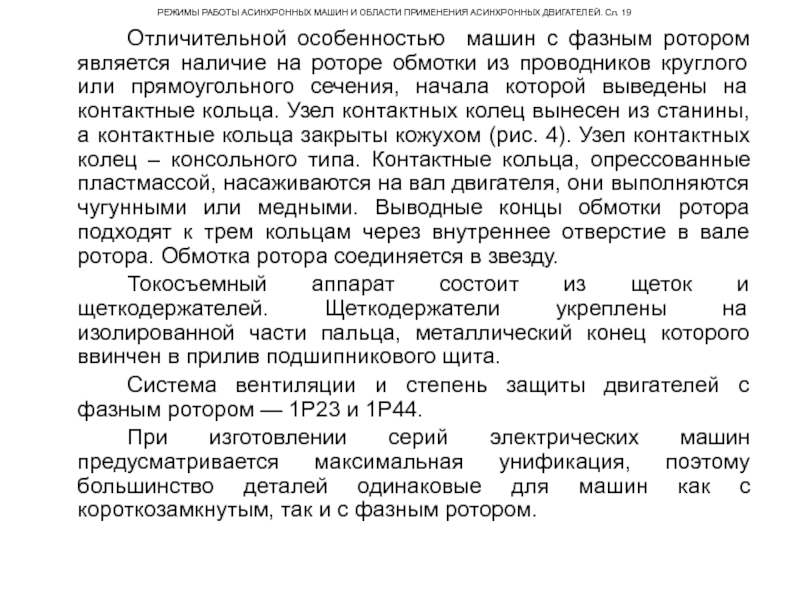

Отличительной

особенностью машин с фазным ротором является наличие на роторе обмотки из проводников круглого или прямоугольного сечения, начала которой выведены на контактные кольца. Узел контактных колец вынесен из станины, а контактные кольца закрыты кожухом (рис. 4). Узел контактных колец – консольного типа. Контактные кольца, опрессованные пластмассой, насаживаются на вал двигателя, они выполняются чугунными или медными. Выводные концы обмотки ротора подходят к трем кольцам через внутреннее отверстие в вале ротора. Обмотка ротора соединяется в звезду.
Токосъемный аппарат состоит из щеток и щеткодержателей. Щеткодержатели укреплены на изолированной части пальца, металлический конец которого ввинчен в прилив подшипникового щита.
Система вентиляции и степень защиты двигателей с фазным ротором — 1Р23 и 1Р44.
При изготовлении серий электрических машин предусматривается максимальная унификация, поэтому большинство деталей одинаковые для машин как с короткозамкнутым, так и с фазным ротором.

Слайд 22РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 20

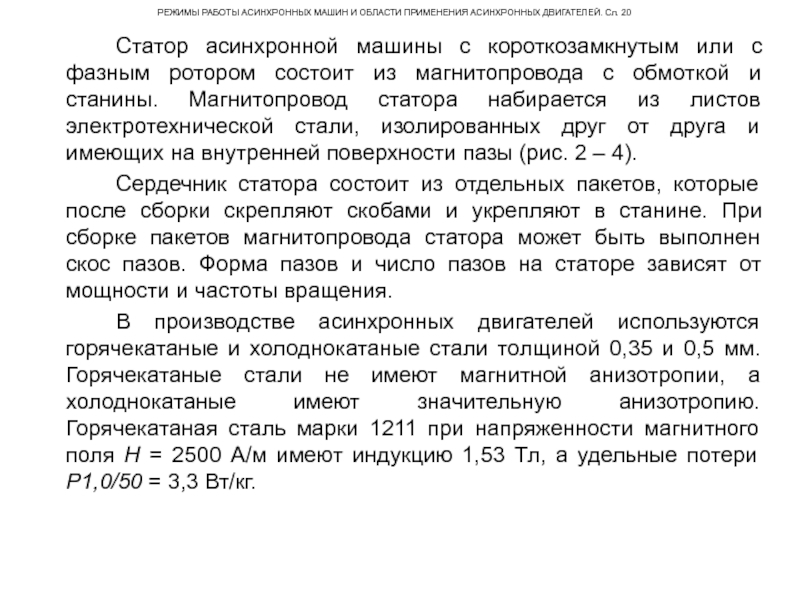

Статор

асинхронной машины с короткозамкнутым или с фазным ротором состоит из магнитопровода с обмоткой и станины. Магнитопровод статора набирается из листов электротехнической стали, изолированных друг от друга и имеющих на внутренней поверхности пазы (рис. 2 – 4).
Сердечник статора состоит из отдельных пакетов, которые после сборки скрепляют скобами и укрепляют в станине. При сборке пакетов магнитопровода статора может быть выполнен скос пазов. Форма пазов и число пазов на статоре зависят от мощности и частоты вращения.
В производстве асинхронных двигателей используются горячекатаные и холоднокатаные стали толщиной 0,35 и 0,5 мм. Горячекатаные стали не имеют магнитной анизотропии, а холоднокатаные имеют значительную анизотропию. Горячекатаная сталь марки 1211 при напряженности магнитного поля Н = 2500 А/м имеют индукцию 1,53 Тл, а удельные потери Р1,0/50 = 3,3 Вт/кг.

Слайд 23РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 21
Для

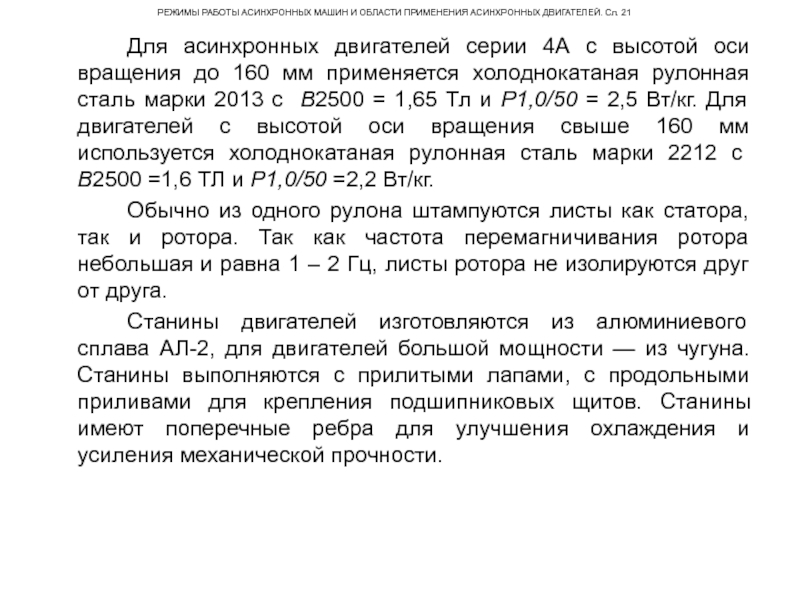

асинхронных двигателей серии 4А с высотой оси вращения до 160 мм применяется холоднокатаная рулонная сталь марки 2013 с В2500 = 1,65 Тл и Р1,0/50 = 2,5 Вт/кг. Для двигателей с высотой оси вращения свыше 160 мм используется холоднока­таная рулонная сталь марки 2212 с В2500 =1,6 ТЛ и Р1,0/50 =2,2 Вт/кг.
Обычно из одного рулона штампуются листы как статора, так и ротора. Так как частота перемагничивания ротора небольшая и равна 1 – 2 Гц, листы ротора не изолируются друг от друга.
Станины двигателей изготовляются из алюминиевого сплава АЛ-2, для двигателей большой мощности — из чугуна. Станины выполняются с прилитыми лапами, с продольными приливами для крепления подшипниковых щитов. Станины имеют поперечные ребра для улучшения охлаждения и усиления механической прочности.

Слайд 24РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 22

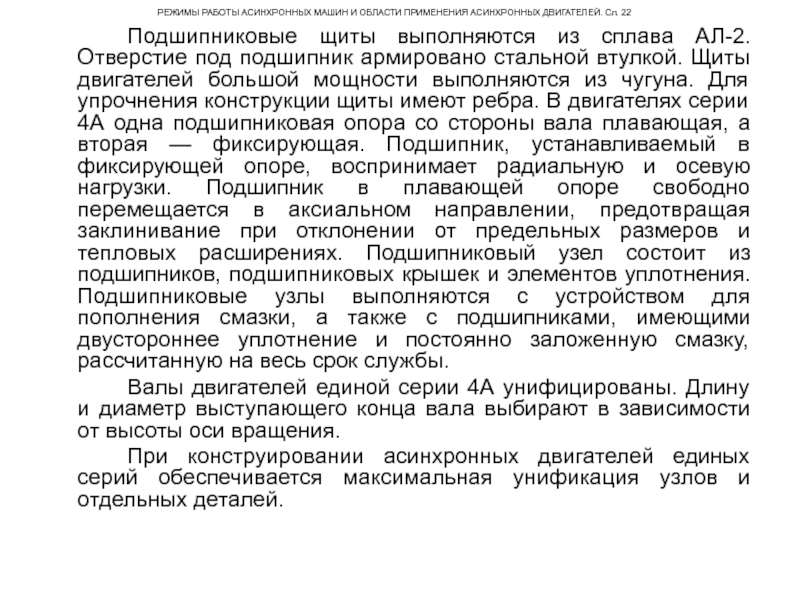

Подшипниковые

щиты выполняются из сплава АЛ-2. Отверстие под подшипник армировано стальной втулкой. Щиты двигателей большой мощности выполняются из чугуна. Для упрочнения конструкции щиты имеют ребра. В двигателях серии 4А одна подшипниковая опора со стороны вала плавающая, а вторая — фиксирующая. Подшипник, устанавливаемый в фиксирующей опоре, воспринимает радиальную и осевую нагрузки. Подшипник в плавающей опоре свободно перемещается в аксиальном направлении, предотвращая заклинивание при отклонении от предельных размеров и тепловых расширениях. Подшипниковый узел состоит из подшипников, подшипниковых крышек и элементов уплотнения. Подшипниковые узлы выполняются с устройством для пополнения смазки, а также с подшипниками, имеющими двустороннее уплотнение и постоянно заложенную смазку, рассчитанную на весь срок службы.
Валы двигателей единой серии 4А унифицированы. Длину и диаметр выступающего конца вала выбирают в зависимости от высоты оси вращения.
При конструировании асинхронных двигателей единых серий обеспечивается максимальная унификация узлов и отдельных деталей.

Слайд 25РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 23
Кроме

асинхронных двигателей единой серии 4А промышленностью выпускаются двигатели серий А2 и А02. Они выпускались как основные двигатели до 1975 г., когда были заменены новой серией. Асинхронные машины серий А2 и А02 имеют больший расход материалов и другие установочные размеры. Конструктивное выполнение таких машин показано на рис. 5.










Рис. 5. Обдуваемый асинхронный двигатель А02 9-го габарита

Слайд 26РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 24

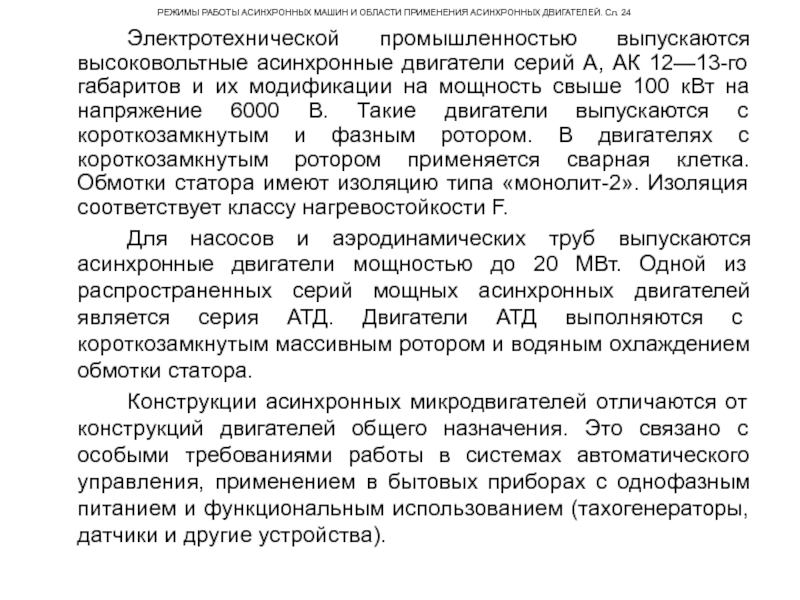

Электротехнической

промышленностью выпускаются высоковольтные асинхронные двигатели серий А, АК 12—13-го габаритов и их модификации на мощность свыше 100 кВт на напряжение 6000 В. Такие двигатели выпускаются с короткозамкнутым и фазным ротором. В двигателях с короткозамкнутым ротором применяется сварная клетка. Обмотки статора имеют изоляцию типа «монолит-2». Изоляция соответствует классу нагревостойкости F.
Для насосов и аэродинамических труб выпускаются асинхронные двигатели мощностью до 20 МВт. Одной из распространенных серий мощных асинхронных двигателей является серия АТД. Двигатели АТД выполняются с короткозамкнутым массивным ротором и водяным охлаждением обмотки статора.
Конструкции асинхронных микродвигателей отличаются от конструкций двигателей общего назначения. Это связано с особыми требованиями работы в системах автоматического управления, применением в бытовых приборах с однофазным питанием и функциональным использованием (тахогенераторы, датчики и другие устройства).

Слайд 27РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 25

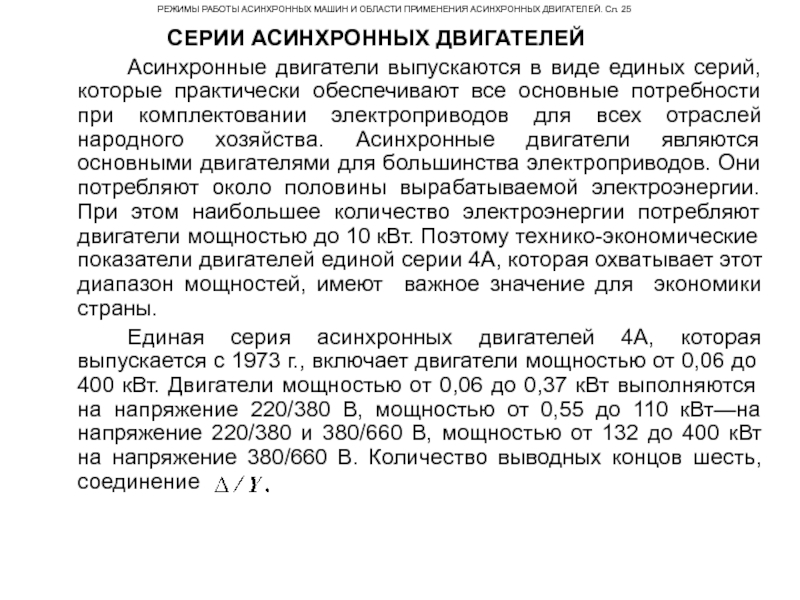

СЕРИИ

АСИНХРОННЫХ ДВИГАТЕЛЕЙ
Асинхронные двигатели выпускаются в виде единых серий, которые практически обеспечивают все основные потребности при комплектовании электроприводов для всех отраслей народного хозяйства. Асинхронные двигатели являются основными двигателями для большинства электроприводов. Они потребляют около половины вырабатываемой электроэнергии. При этом наибольшее количество электроэнергии потребляют двигатели мощностью до 10 кВт. Поэтому технико-экономические показатели двигателей единой серии 4А, которая охватывает этот диапазон мощностей, имеют важное значение для экономики страны.
Единая серия асинхронных двигателей 4А, которая выпускается с 1973 г., включает двигатели мощностью от 0,06 до 400 кВт. Двигатели мощностью от 0,06 до 0,37 кВт выполняются на напряжение 220/380 В, мощностью от 0,55 до 110 кВт—на напряжение 220/380 и 380/660 В, мощностью от 132 до 400 кВт на напряжение 380/660 В. Количество выводных концов шесть, соединение


Слайд 28РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 26
Помимо

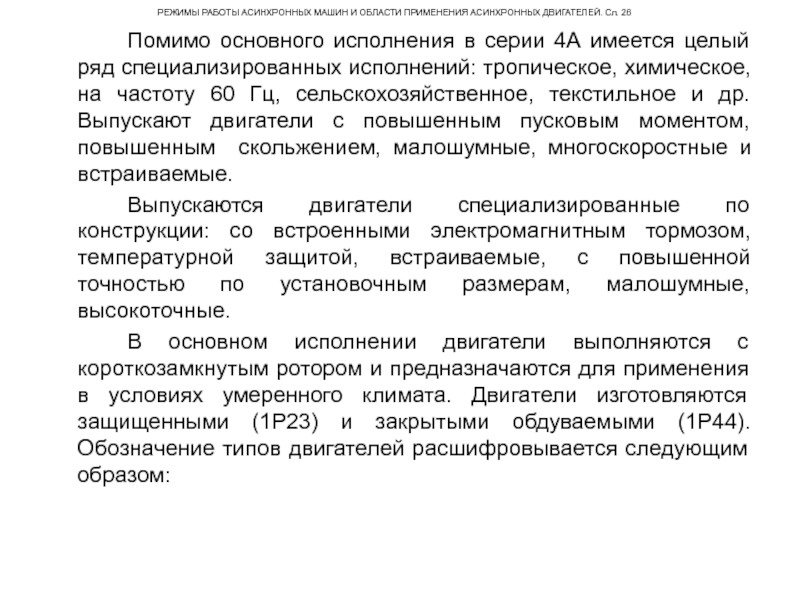

основного исполнения в серии 4А имеется целый ряд специализированных исполнений: тропическое, химическое, на частоту 60 Гц, сельскохозяйственное, текстильное и др. Выпускают двигатели с повышенным пусковым моментом, повышенным скольжением, малошумные, многоскоростные и встраиваемые.
Выпускаются двигатели специализированные по конструкции: со встроенными электромагнитным тормозом, температурной защитой, встраиваемые, с повышенной точностью по установочным размерам, малошумные, высокоточные.
В основном исполнении двигатели выполняются с короткозамкнутым ротором и предназначаются для применения в условиях умеренного климата. Двигатели изготовляются защищенными (1Р23) и закрытыми обдуваемыми (1Р44). Обозначение типов двигателей расшифровывается следующим образом:

Слайд 29РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 27

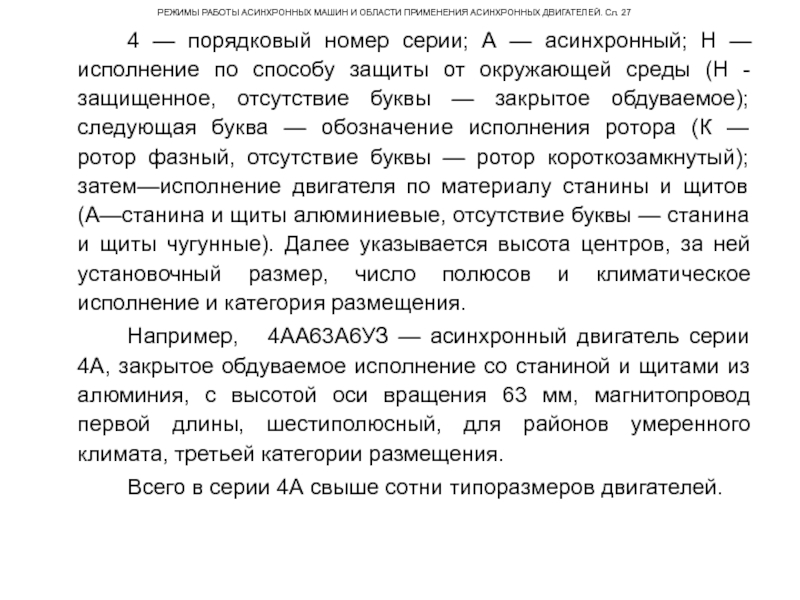

4

— порядковый номер серии; А — асинхронный; Н — исполнение по способу защиты от окружающей среды (Н - защищенное, отсутствие буквы — закрытое обдуваемое); следующая буква — обозначение исполнения ротора (К — ротор фазный, отсутствие буквы — ротор короткозамкнутый); затем—исполнение двигателя по материалу станины и щитов (А—станина и щиты алюминиевые, отсутствие буквы — станина и щиты чугунные). Далее указывается высота центров, за ней установочный размер, число полюсов и климатическое исполнение и категория размещения.
Например, 4АА63А6УЗ — асинхронный двигатель серии 4А, закрытое обдуваемое исполнение со станиной и щитами из алюминия, с высотой оси вращения 63 мм, магнитопровод первой длины, шестиполюсный, для районов умеренного климата, третьей категории размещения.
Всего в серии 4А свыше сотни типоразмеров двигателей.

Слайд 30РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 28
Для

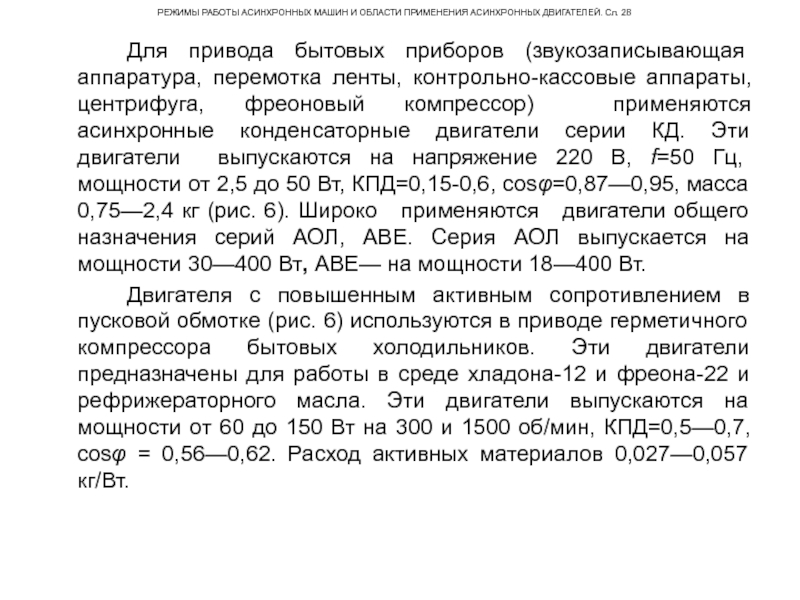

привода бытовых приборов (звуко­записывающая аппаратура, перемотка ленты, контрольно-кассовые аппараты, центрифуга, фреоновый компрессор) применяются асинхронные конденсаторные двигатели серии КД. Эти двигатели выпускаются на напряжение 220 В, f=50 Гц, мощности от 2,5 до 50 Вт, КПД=0,15-0,6, соsφ=0,87—0,95, масса 0,75—2,4 кг (рис. 6). Широко применяются двигатели общего назначения серий АОЛ, АВЕ. Серия АОЛ выпускается на мощности 30—400 Вт, АВЕ— на мощности 18—400 Вт.
Двигателя с повышенным активным сопротивлением в пусковой обмотке (рис. 6) используются в приводе герметичного компрессора бытовых холодильников. Эти двигатели предназначены для работы в среде хладона-12 и фреона-22 и рефрижераторного масла. Эти двигатели выпускаются на мощности от 60 до 150 Вт на 300 и 1500 об/мин, КПД=0,5—0,7, cosφ = 0,56—0,62. Расход активных материалов 0,027—0,057 кг/Вт.

Слайд 31РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 29











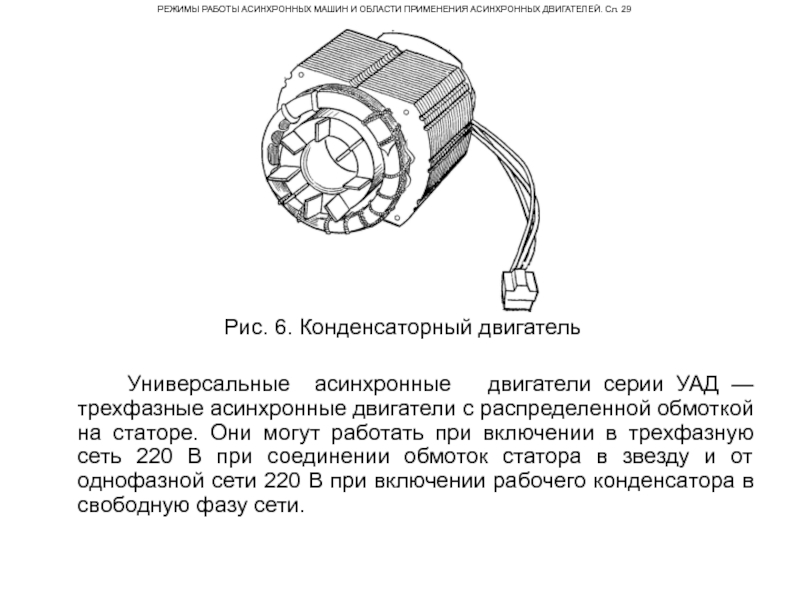

Рис.

6. Конденсаторный двигатель

Универсальные асинхронные двигатели серии УАД — трехфазные асинхронные двигатели с распределенной обмоткой на статоре. Они могут работать при включении в трехфазную сеть 220 В при соединении обмоток статора в звезду и от однофазной сети 220 В при включении рабочего конденсатора в свободную фазу сети.

Слайд 32РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 30
Двигатели

серии УАД имеют мощность от 1 до 70 Вт при напряжении 220 В и синхронной частоте вращения 1500 и 3000 об/мин. Это двигатели закрытого исполнения. Они предназначены для работы при температуре от -60 до +85°С. Уровень звука на расстоянии 1 м от корпуса 45—70 дБ. Двигатели серии имеют семь типоразмеров, выполненных на четырех диаметрах статора.
На частоту 400 Гц выпускаются асинхронные двигатели серии ДАТ. Серия включает двигатели на мощности от 10 до
10 000 Вт, напряжение 220 В и частоты вращения 10 800, 7500 и 5600 об/мин. Масса двигателей 0,15 - 12,5 кг. Режим работы двигателей продолжительный, температура окружающей среды от 60 до 100°С при пониженном атмосферном давлении.
В настоящее время разработана единая унифицированная серия бытовых электродвигателей мощностью 0,6—180 Вт. В серии предусматривается прогрессивная технология, позволяющая автоматизировать большинство трудоемких процессов изготовления машин.

Слайд 33РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 31
На

изготовление асинхронных двигателей идет наибольшее количество электротехнической стали и обмоточных проводов. Оптимальное проектирование и рациональная эксплуатация асинхронных двигателей имеет важное значение для народного хозяйства.






Высота оси вращения

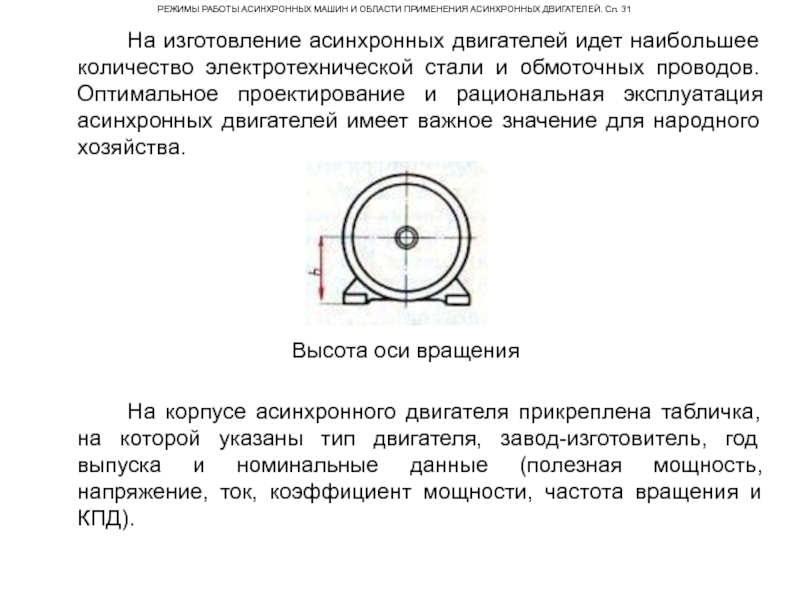

На корпусе асинхронного двигателя прикреплена табличка, на которой указаны тип двигателя, завод-изготовитель, год выпуска и номинальные данные (полезная мощность, напряжение, ток, коэффициент мощности, частота вращения и КПД).

Слайд 34РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 32

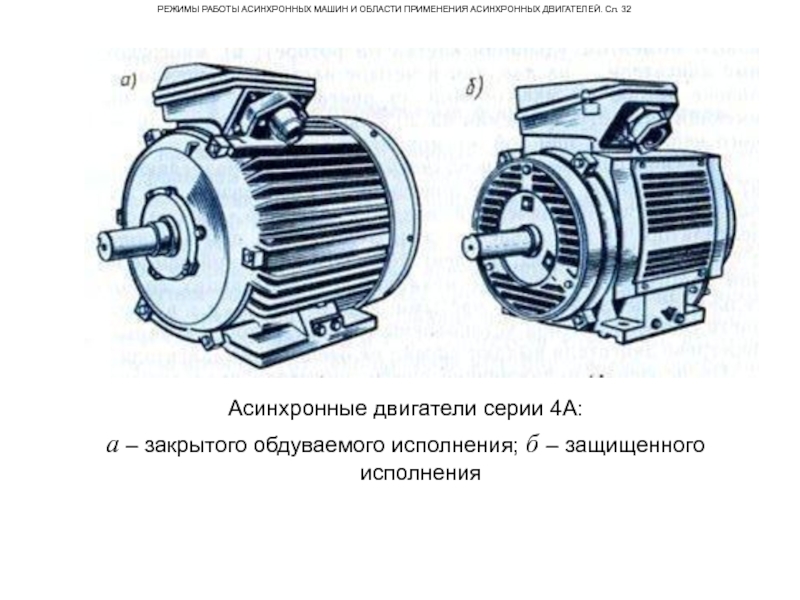

Асинхронные

двигатели серии 4А:
а – закрытого обдуваемого исполнения; б – защищенного исполнения

Слайд 35РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 33














Внешний

вид (а) и устройство (б) высоковольтного асинхронного двигателя серии АН2

Слайд 36РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ МАШИН И ОБЛАСТИ ПРИМЕНЕНИЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ. Сл. 34














Устройство трехфазного металлургического асинхронного двигателя серии МТН с фазным ротором

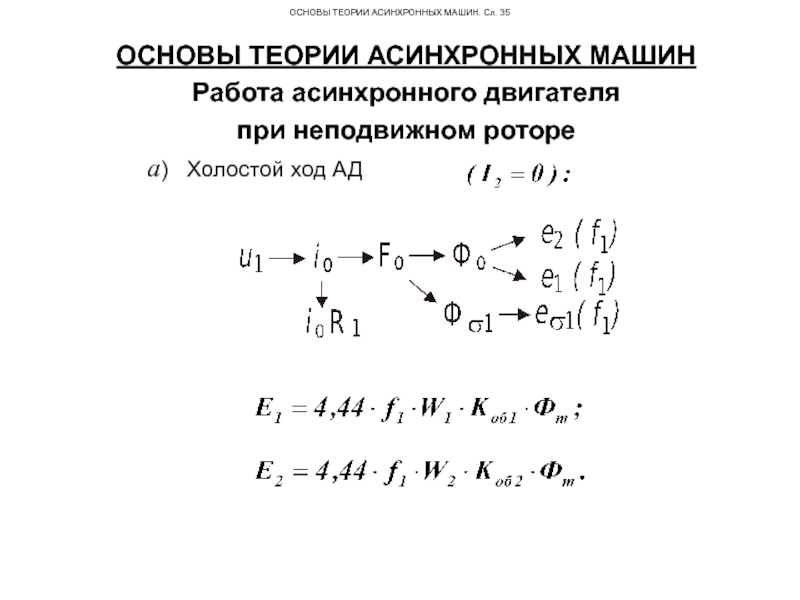

Слайд 37ОСНОВЫ ТЕОРИИ АСИНХРОННЫХ МАШИН. Сл. 35
ОСНОВЫ ТЕОРИИ АСИНХРОННЫХ МАШИН
Работа асинхронного двигателя


при неподвижном роторе
а) Холостой ход АД





Слайд 38ОСНОВЫ ТЕОРИИ АСИНХРОННЫХ МАШИН. Сл. 36

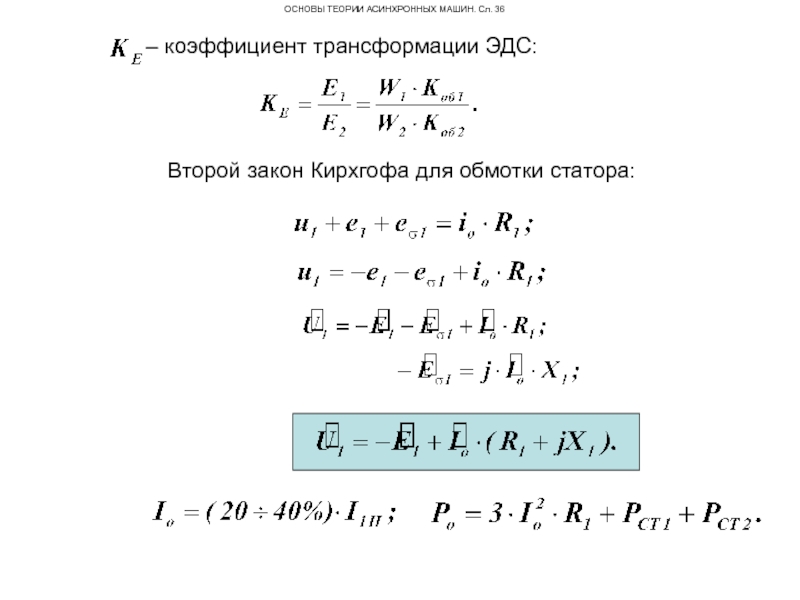

– коэффициент трансформации ЭДС:



Второй

закон Кирхгофа для обмотки статора:











Слайд 39ОСНОВЫ ТЕОРИИ АСИНХРОННЫХ МАШИН. Сл. 37
б) Короткое замыкание АД
1) Эксплуатационное КЗ
2)

Опытное КЗ





т.е. и взаимно неподвижны.


при опытном КЗ

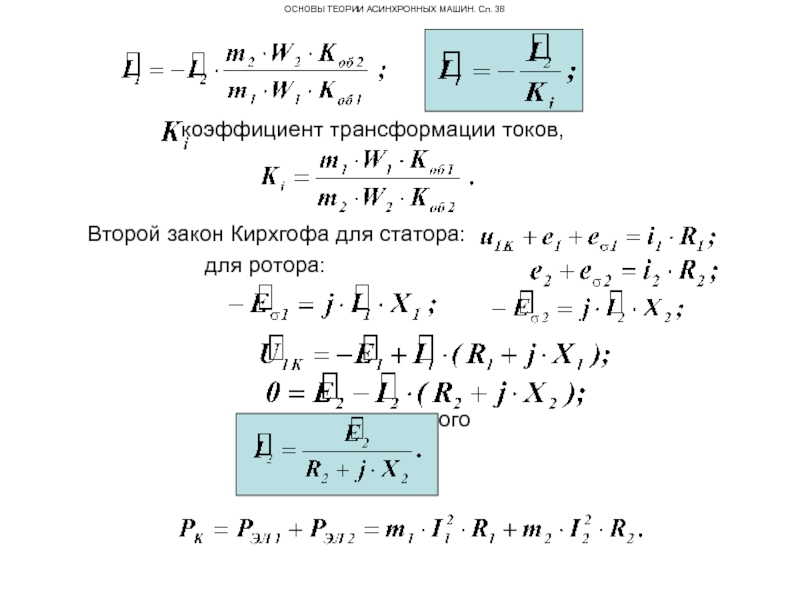

Слайд 40ОСНОВЫ ТЕОРИИ АСИНХРОННЫХ МАШИН. Сл. 38



- коэффициент трансформации токов,



Второй закон Кирхгофа

для статора:
для ротора:




ток неподвижного
ротора
















Слайд 41ОСНОВЫ ТЕОРИИ АСИНХРОННЫХ МАШИН. Сл. 39

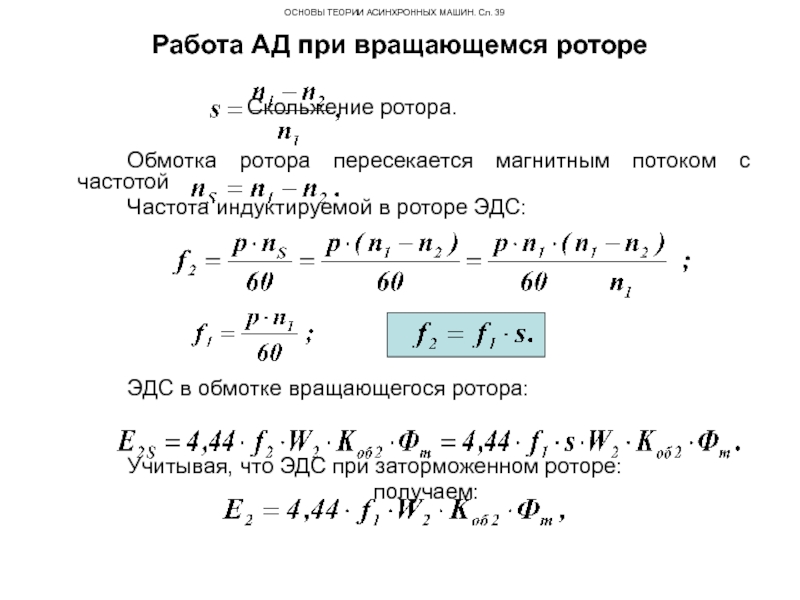

Работа АД при вращающемся роторе

Скольжение ротора.

Обмотка

ротора пересекается магнитным потоком с частотой
Частота индуктируемой в роторе ЭДС:






ЭДС в обмотке вращающегося ротора:


Учитывая, что ЭДС при заторможенном роторе:
получаем:









Слайд 42ОСНОВЫ ТЕОРИИ АСИНХРОННЫХ МАШИН. Сл. 40




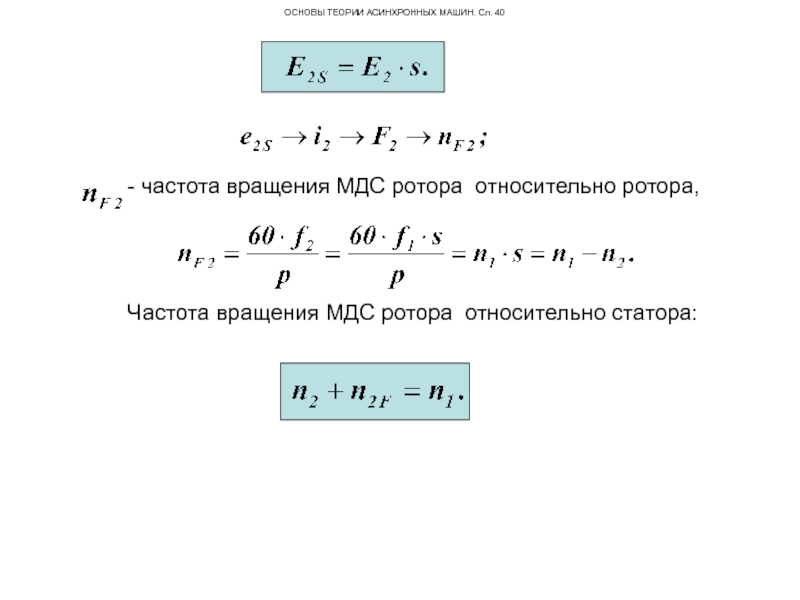

- частота вращения МДС ротора относительно

ротора,



Частота вращения МДС ротора относительно статора:








Слайд 43ОСНОВЫ ТЕОРИИ АСИНХРОННЫХ МАШИН. Сл. 41

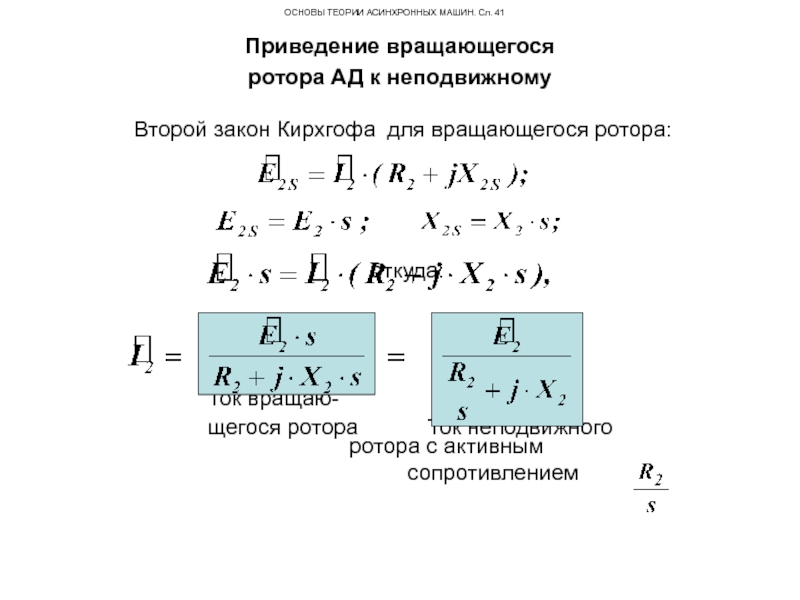

Приведение вращающегося
ротора АД к неподвижному

Второй закон Кирхгофа для вращающегося ротора:



откуда:



Ток вращаю-
щегося ротора Ток неподвижного
ротора с активным
сопротивлением











Слайд 44ОСНОВЫ ТЕОРИИ АСИНХРОННЫХ МАШИН. Сл. 42

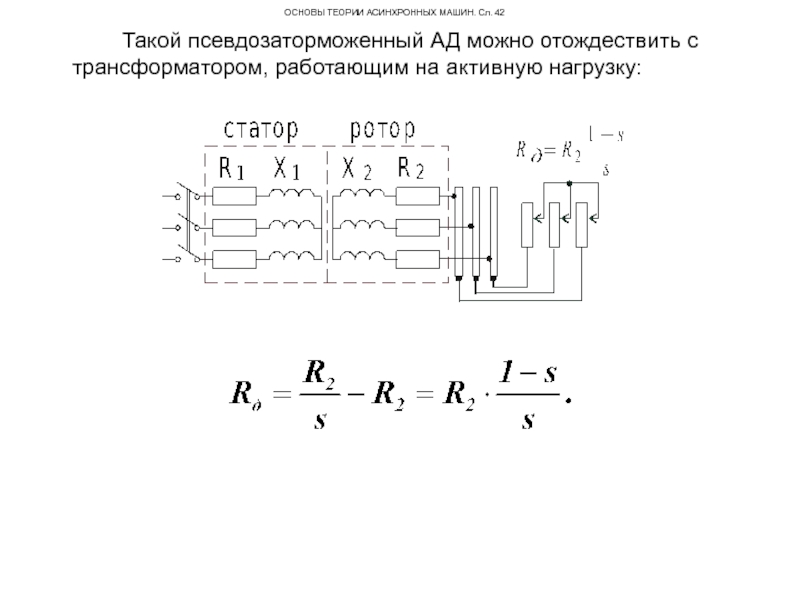

Такой псевдозаторможенный АД можно отождествить с

трансформатором, работающим на активную нагрузку:



Слайд 45Приведение обмотки ротора к обмотке статора. Сл. 43

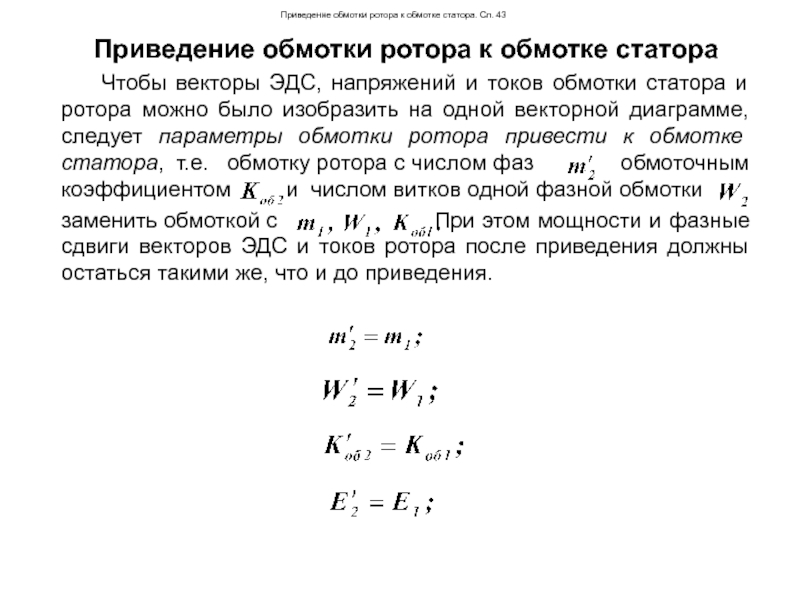

Приведение обмотки ротора к

обмотке статора
Чтобы векторы ЭДС, напряжений и токов обмотки статора и ротора можно было изобразить на одной векторной диаграмме, следует параметры обмотки ротора привести к обмотке статора, т.е. обмотку ротора с числом фаз обмоточным коэффициентом и числом витков одной фазной обмотки
заменить обмоткой с При этом мощности и фазные сдвиги векторов ЭДС и токов ротора после приведения должны остаться такими же, что и до приведения.





Слайд 46Приведение обмотки ротора к обмотке статора. Сл. 44

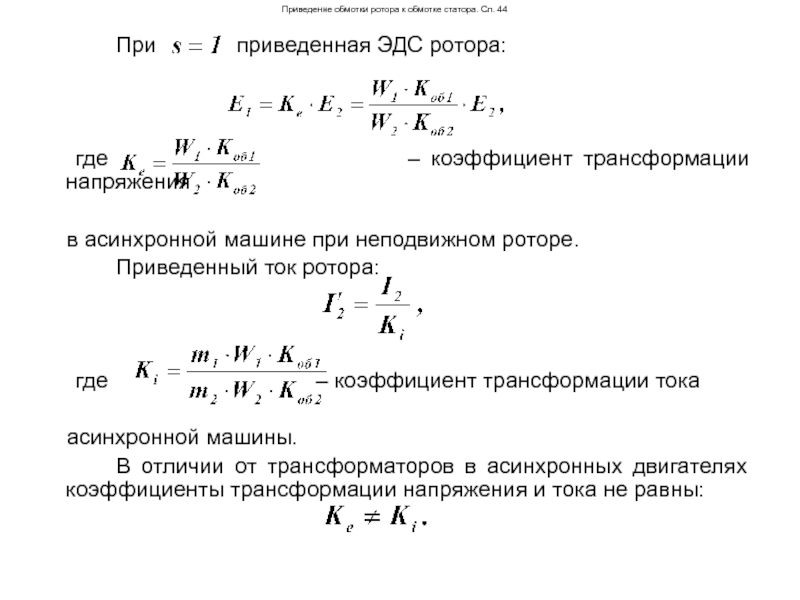

При

приведенная ЭДС ротора:



где – коэффициент трансформации напряжения

в асинхронной машине при неподвижном роторе.
Приведенный ток ротора:



где – коэффициент трансформации тока

асинхронной машины.
В отличии от трансформаторов в асинхронных двигателях коэффициенты трансформации напряжения и тока не равны:

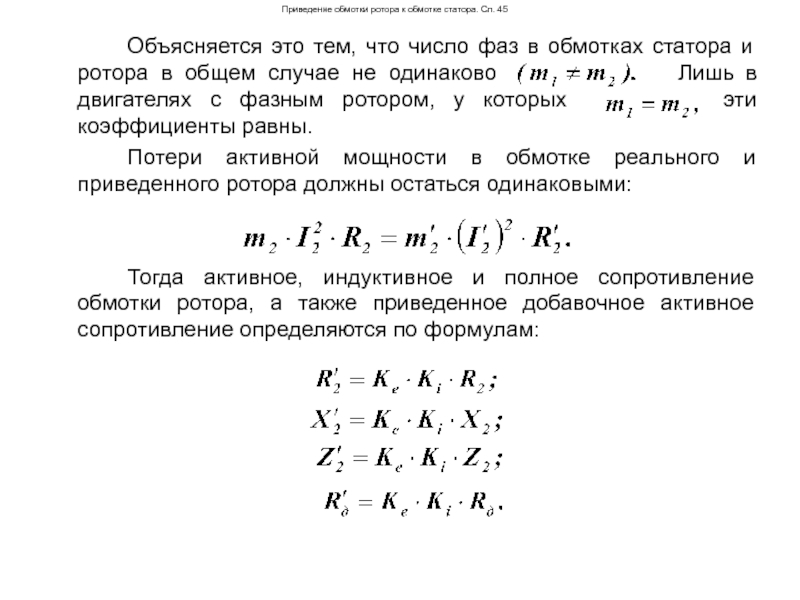

Слайд 47Приведение обмотки ротора к обмотке статора. Сл. 45
Объясняется это тем, что

число фаз в обмотках статора и ротора в общем случае не одинаково Лишь в двигателях с фазным ротором, у которых эти коэффициенты равны.
Потери активной мощности в обмотке реального и приведенного ротора должны остаться одинаковыми:


Тогда активное, индуктивное и полное сопротивление обмотки ротора, а также приведенное добавочное активное сопротивление определяются по формулам:






Слайд 48Приведение обмотки ротора к обмотке статора. Сл. 46

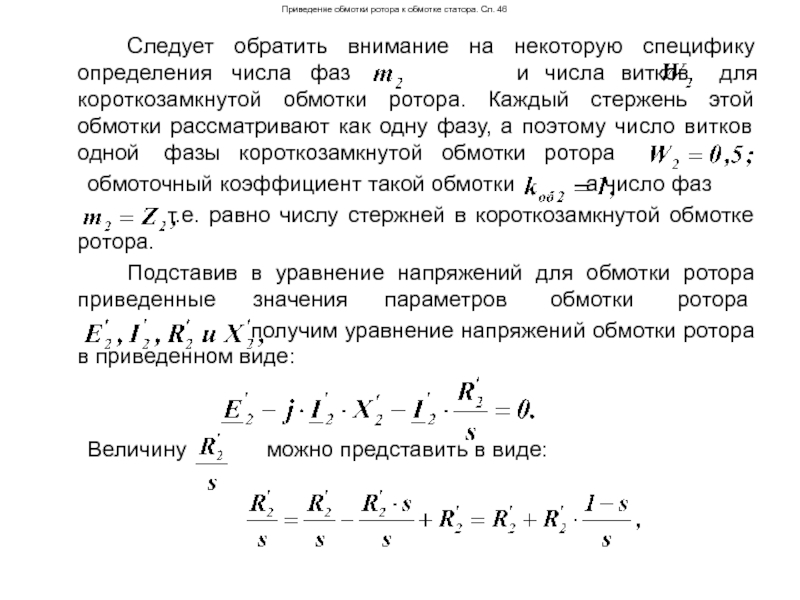

Следует обратить внимание на

некоторую специфику определения числа фаз и числа витков для короткозамкнутой обмотки ротора. Каждый стержень этой обмотки рассматривают как одну фазу, а поэтому число витков одной фазы короткозамкнутой обмотки ротора
обмоточный коэффициент такой обмотки а число фаз
т.е. равно числу стержней в короткозамкнутой обмотке ротора.
Подставив в уравнение напряжений для обмотки ротора приведенные значения параметров обмотки ротора
получим уравнение напряжений обмотки ротора в приведенном виде:


Величину можно представить в виде:

Слайд 49Приведение обмотки ротора к обмотке статора. Сл. 47

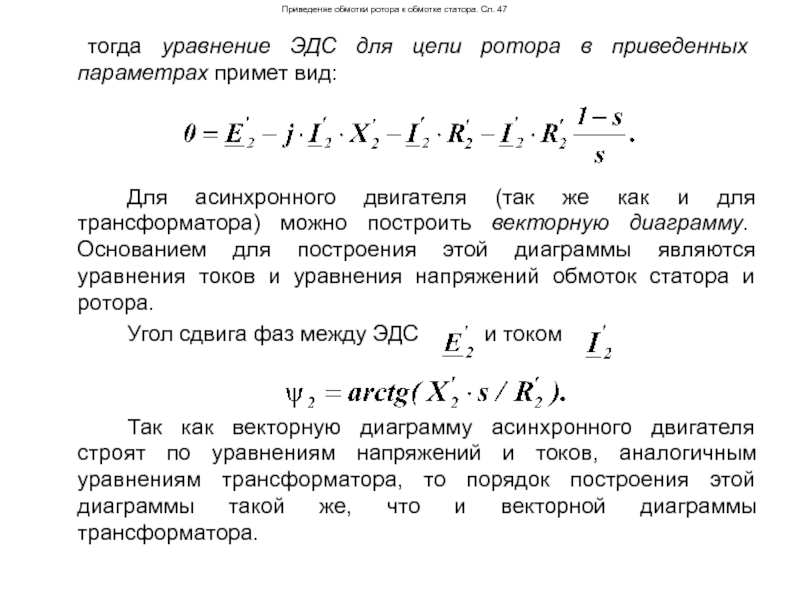

тогда уравнение ЭДС для

цепи ротора в приведенных параметрах примет вид:



Для асинхронного двигателя (так же как и для трансформатора) можно построить векторную диаграмму. Основанием для построения этой диаграммы являются уравнения токов и уравнения напряжений обмоток статора и ротора.
Угол сдвига фаз между ЭДС и током


Так как векторную диаграмму асинхронного двигателя строят по уравнениям напряжений и токов, аналогичным уравнениям трансформатора, то порядок построения этой диаграммы такой же, что и векторной диаграммы трансформатора.

Слайд 50Приведение обмотки ротора к обмотке статора. Сл. 48
На рисунке представлена векторная

диаграмма асинхронного двигателя. От векторной диаграммы трансформатора она отличается тем, что сумма падений напряжения в обмотке ротора (во вторичной обмотке) уравновешивается ЭДС обмотки неподвижного ротора
так как обмотка ротора замкнута накоротко. Однако если падение напряжения рассматривать как напряжение на некоторой активной нагрузке
подключенной на зажимы неподвижного ротора, то векторную диаграмму асинхронного двигателя можно рассматривать как векторную диаграмму трансформатора, на зажимы вторичной обмотки которого подключено переменное активное сопротивление Иначе говоря, асинхронный двигатель в электрическом отношении подобен трансформатору, работающему на чисто активную нагрузку.
Активная мощность вторичной обмотки такого трансформатора
представляет собой полную механическую мощность, развиваемую асинхронным двигателем.


Слайд 51Приведение обмотки ротора к обмотке статора. Сл. 49
















Векторная диаграмма асинхронного двигателя

Слайд 52Приведение обмотки ротора к обмотке статора. Сл. 50
Уравнениям напряжений и токов,

а также векторной диаграмме асинхронного двигателя соответствует электрическая схема замещения асинхронного двигателя.
На рисунке а представлена Т-образная схема замещения.













Схемы замещения асинхронного двигателя

Слайд 53Приведение обмотки ротора к обмотке статора. Сл. 51

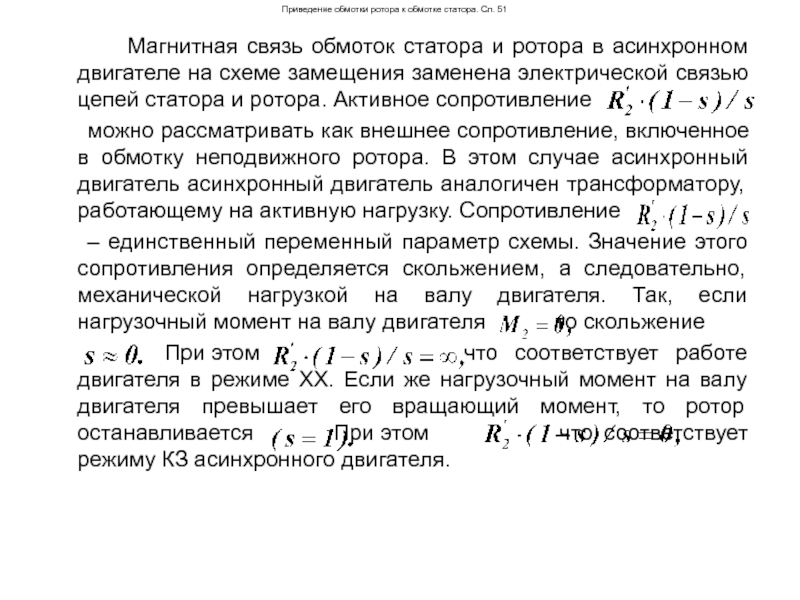

Магнитная связь обмоток статора

и ротора в асинхронном двигателе на схеме замещения заменена электрической связью цепей статора и ротора. Активное сопротивление
можно рассматривать как внешнее сопротивление, включенное в обмотку неподвижного ротора. В этом случае асинхронный двигатель асинхронный двигатель аналогичен трансформатору, работающему на активную нагрузку. Сопротивление
– единственный переменный параметр схемы. Значение этого сопротивления определяется скольжением, а следовательно, механической нагрузкой на валу двигателя. Так, если нагрузочный момент на валу двигателя то скольжение
При этом что соответствует работе двигателя в режиме ХХ. Если же нагрузочный момент на валу двигателя превышает его вращающий момент, то ротор останавливается При этом что соответствует режиму КЗ асинхронного двигателя.

Слайд 54Приведение обмотки ротора к обмотке статора. Сл. 52

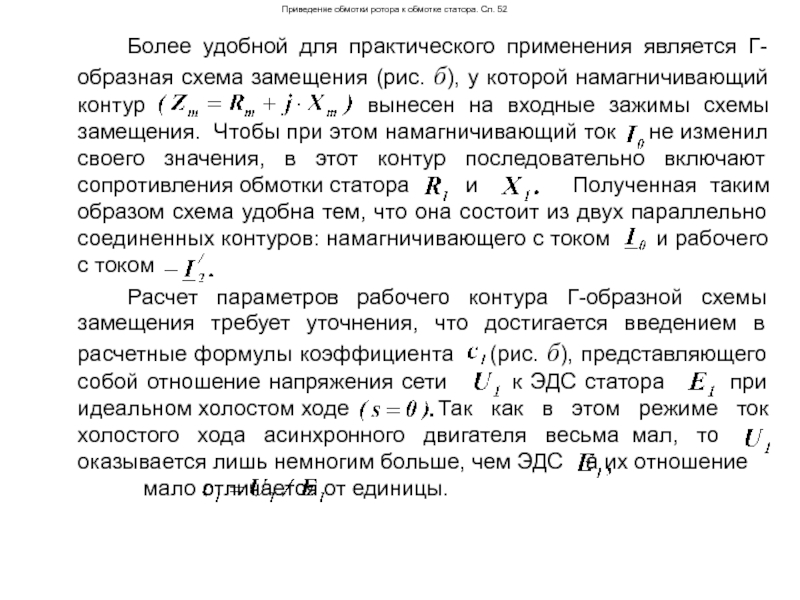

Более удобной для практического

применения является Г-образная схема замещения (рис. б), у которой намагничивающий контур вынесен на входные зажимы схемы замещения. Чтобы при этом намагничивающий ток не изменил своего значения, в этот контур последовательно включают сопротивления обмотки статора и Полученная таким образом схема удобна тем, что она состоит из двух параллельно соединенных контуров: намагничивающего с током и рабочего с током
Расчет параметров рабочего контура Г-образной схемы замещения требует уточнения, что достигается введением в расчетные формулы коэффициента (рис. б), представляющего собой отношение напряжения сети к ЭДС статора при идеальном холостом ходе Так как в этом режиме ток холостого хода асинхронного двигателя весьма мал, то оказывается лишь немногим больше, чем ЭДС а их отношение мало отличается от единицы.

Слайд 55Приведение обмотки ротора к обмотке статора. Сл. 53

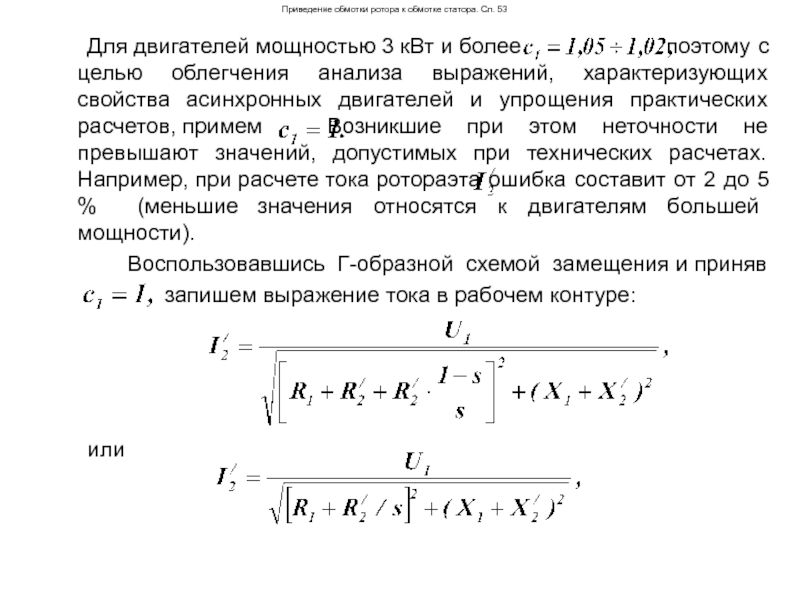

Для двигателей мощностью 3

кВт и более поэтому с целью облегчения анализа выражений, характеризующих свойства асинхронных двигателей и упрощения практических расчетов, примем Возникшие при этом неточности не превышают значений, допустимых при технических расчетах. Например, при расчете тока ротора эта ошибка составит от 2 до 5 % (меньшие значения относятся к двигателям большей мощности).
Воспользовавшись Г-образной схемой замещения и приняв
запишем выражение тока в рабочем контуре:




или

Слайд 56Электромагнитный момент и рабочие характеристики АД. Сл. 54
Электромагнитный момент
и рабочие

характеристики АД
Потери, энергетическая диаграмма и КПД асинхронного двигателя

Преобразование электрической энергии в механическую в асинхронном двигателе, как и в других электрических машинах, связано с потерями энергии, поэтому полезная мощность на выходе двигателя всегда меньше мощности на входе (потребляемой мощности) на величину потерь


Потери преобразуются в теплоту, что в конечном итоге ведет к нагреву машины. Потери в электрических машинах разделяются на основные и добавочные. Основные потери включают в себя магнитные, электрические и механические.

Слайд 57Электромагнитный момент и рабочие характеристики АД. Сл. 55

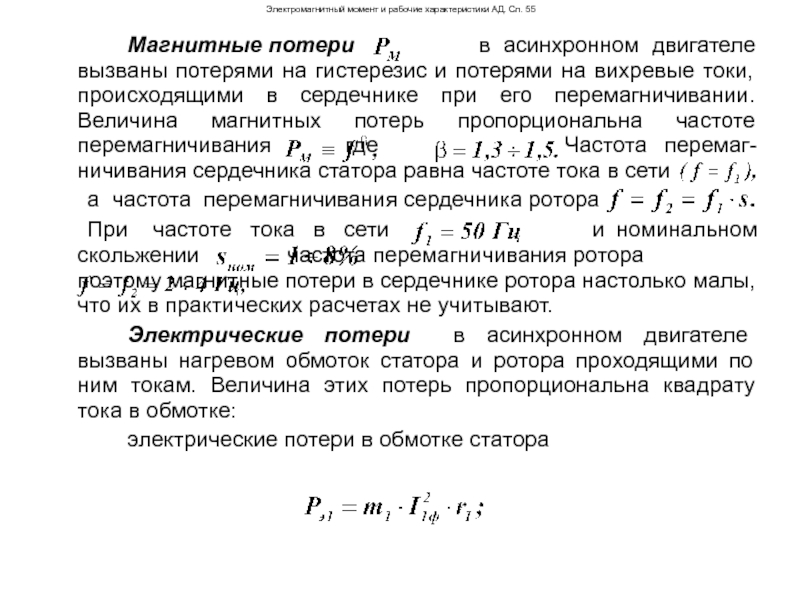

Магнитные потери

в асинхронном двигателе вызваны потерями на гистерезис и потерями на вихревые токи, происходящими в сердечнике при его перемагничивании. Величина магнитных потерь пропорциональна частоте перемагничивания где Частота перемаг-ничивания сердечника статора равна частоте тока в сети
а частота перемагничивания сердечника ротора
При частоте тока в сети и номинальном скольжении частота перемагничивания ротора поэтому магнитные потери в сердечнике ротора настолько малы, что их в практических расчетах не учитывают.
Электрические потери в асинхронном двигателе вызваны нагревом обмоток статора и ротора проходящими по ним токам. Величина этих потерь пропорциональна квадрату тока в обмотке:
электрические потери в обмотке статора

Слайд 58Электромагнитный момент и рабочие характеристики АД. Сл. 56

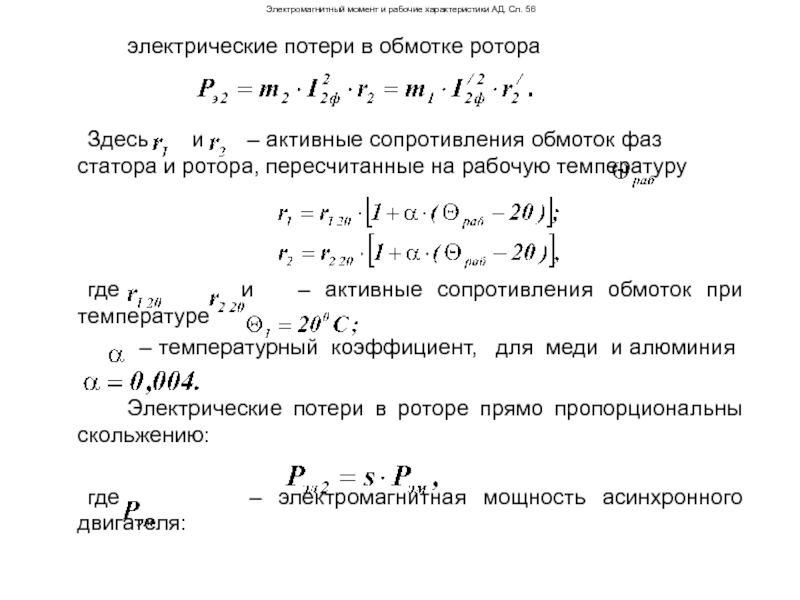

электрические потери в обмотке

ротора


Здесь и – активные сопротивления обмоток фаз статора и ротора, пересчитанные на рабочую температуру



где и – активные сопротивления обмоток при температуре
– температурный коэффициент, для меди и алюминия

Электрические потери в роторе прямо пропорциональны скольжению:

где – электромагнитная мощность асинхронного двигателя:

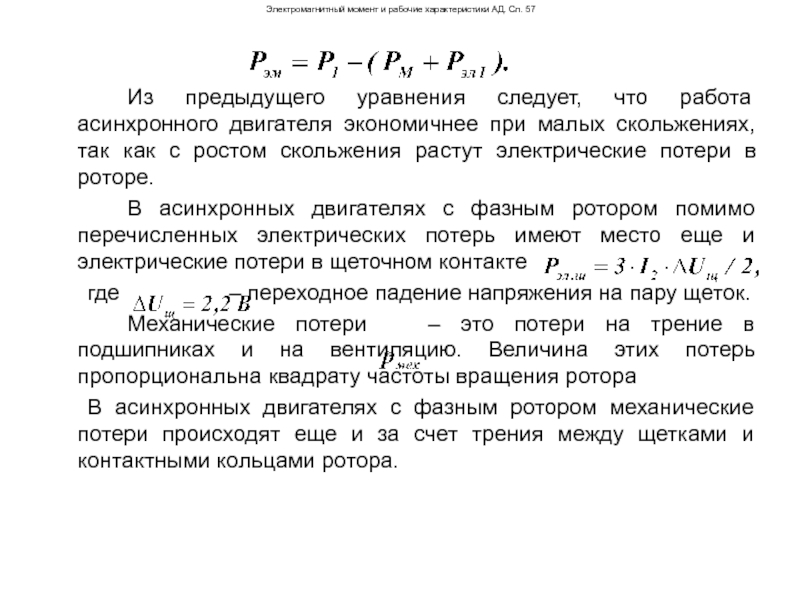

Слайд 59Электромагнитный момент и рабочие характеристики АД. Сл. 57


Из предыдущего уравнения следует,

что работа асинхронного двигателя экономичнее при малых скольжениях, так как с ростом скольжения растут электрические потери в роторе.
В асинхронных двигателях с фазным ротором помимо перечисленных электрических потерь имеют место еще и электрические потери в щеточном контакте
где – переходное падение напряжения на пару щеток.
Механические потери – это потери на трение в подшипниках и на вентиляцию. Величина этих потерь пропорциональна квадрату частоты вращения ротора
В асинхронных двигателях с фазным ротором механические потери происходят еще и за счет трения между щетками и контактными кольцами ротора.

Слайд 60Электромагнитный момент и рабочие характеристики АД. Сл. 58

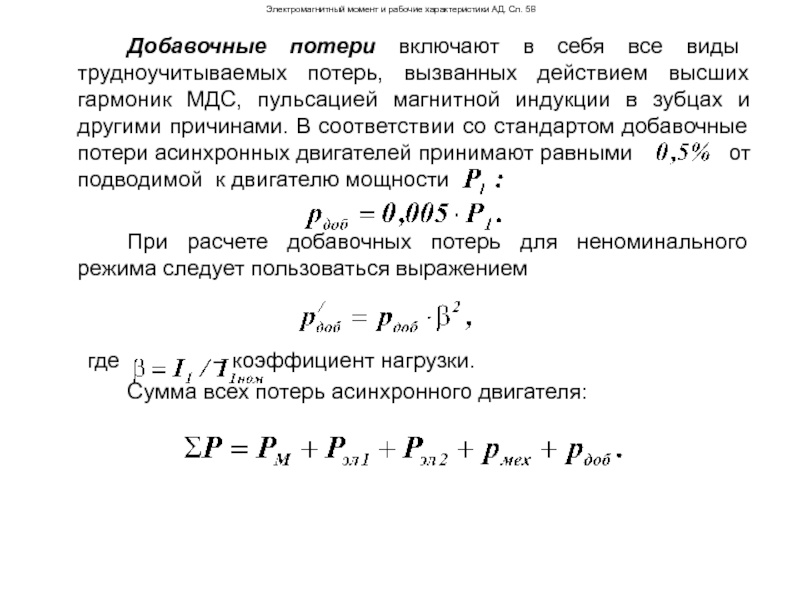

Добавочные потери включают в

себя все виды трудноучитываемых потерь, вызванных действием высших гармоник МДС, пульсацией магнитной индукции в зубцах и другими причинами. В соответствии со стандартом добавочные потери асинхронных двигателей принимают равными от подводимой к двигателю мощности

При расчете добавочных потерь для неноминального режима следует пользоваться выражением


где – коэффициент нагрузки.
Сумма всех потерь асинхронного двигателя:


Слайд 61Электромагнитный момент и рабочие характеристики АД. Сл. 59
На рисунке представлена энергетическая

диаграмма асинхронного двигателя, из которой видно, что часть подводимой к двигателю мощности
затрачивается в статоре на магнитные и электрические
потери. Оставшаяся после этого электромагнитная мощность передается на ротор, где частично расходуется на электрические потери и преобразуется в полную механическую мощность . Часть мощности идет на покрытие механических и добавочных потерь а оставшаяся часть этой мощности составляет полезную мощность двигателя.
Электрические потери в обмотках и являются переменными потерями, так как их величина зависит от нагрузки двигателя, т.е. от значений токов в обмотках статора и ротора. Переменными являются также и добавочные потери
Что же касается магнитных и механических то они практически не зависят от нагрузки.

Слайд 62Электромагнитный момент и рабочие характеристики АД. Сл. 60
















Энергетическая диаграмма асинхронного двигателя

Слайд 63Электромагнитный момент и рабочие характеристики АД. Сл. 61

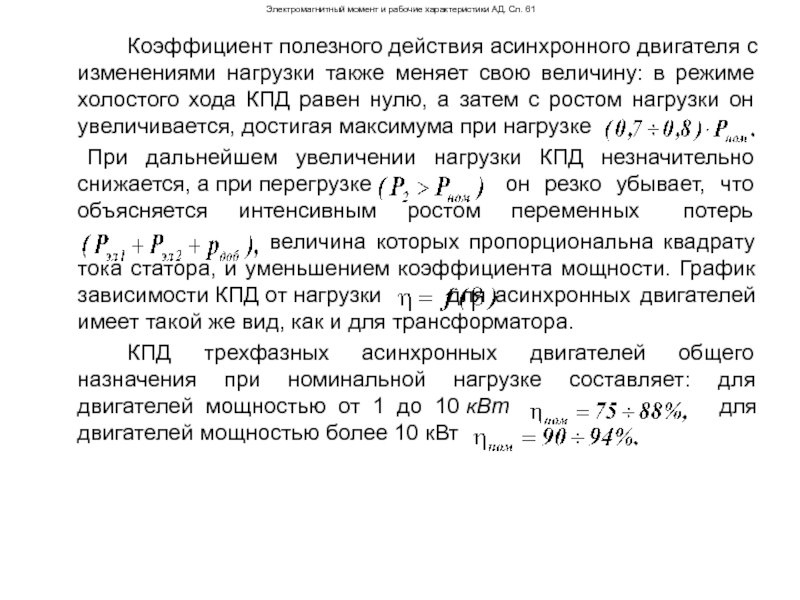

Коэффициент полезного действия асинхронного

двигателя с изменениями нагрузки также меняет свою величину: в режиме холостого хода КПД равен нулю, а затем с ростом нагрузки он увеличивается, достигая максимума при нагрузке
При дальнейшем увеличении нагрузки КПД незначительно снижается, а при перегрузке он резко убывает, что объясняется интенсивным ростом переменных потерь
величина которых пропорциональна квадрату тока статора, и уменьшением коэффициента мощности. График зависимости КПД от нагрузки для асинхронных двигателей имеет такой же вид, как и для трансформатора.
КПД трехфазных асинхронных двигателей общего назначения при номинальной нагрузке составляет: для двигателей мощностью от 1 до 10 кВт для двигателей мощностью более 10 кВт

Слайд 64Электромагнитный момент и рабочие характеристики АД. Сл. 62

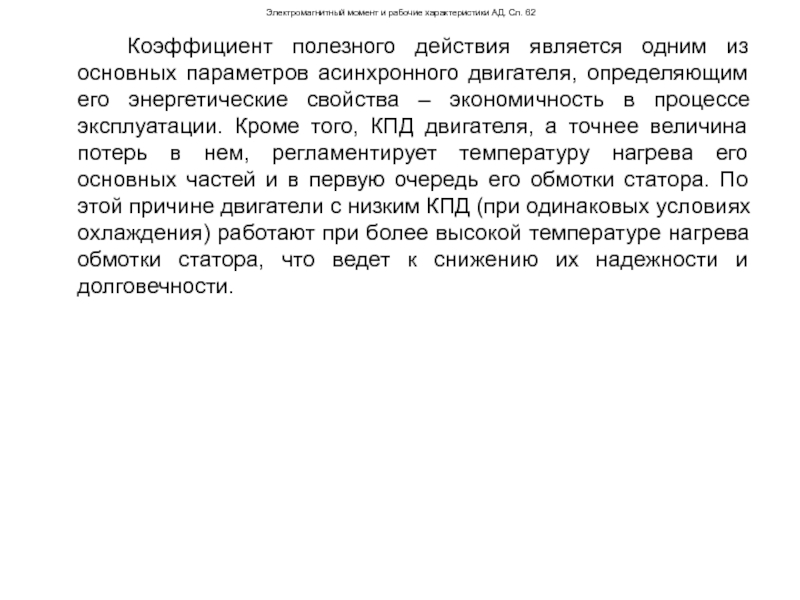

Коэффициент полезного действия является

одним из основных параметров асинхронного двигателя, определяющим его энергетические свойства – экономичность в процессе эксплуатации. Кроме того, КПД двигателя, а точнее величина потерь в нем, регламентирует температуру нагрева его основных частей и в первую очередь его обмотки статора. По этой причине двигатели с низким КПД (при одинаковых условиях охлаждения) работают при более высокой температуре нагрева обмотки статора, что ведет к снижению их надежности и долговечности.

Слайд 65Электромагнитный момент и рабочие характеристики АД. Сл. 63
Электромагнитный момент и механические

характеристики асинхронного двигателя

Электромагнитный момент асинхронного двигателя создается взаимодействием тока в обмотке ротора с вращающимся магнитным полем. Электромагнитный момент
пропорционален электромагнитной мощности:


где


– угловая скорость вращения поля статора.
Подставив в уравнение электромагнитного момента значение электромагнитной мощности , получим:


Слайд 66Электромагнитный момент и рабочие характеристики АД. Сл. 64
Таким образом электромагнитный момент

асинхронного двигателя пропорционален мощности электрических потерь в обмотке ротора.
Если значение тока ротора из Г-образной схемы замещения подставить в последнее выражение, то получим формулу электромагнитного момента асинхронной машины:



Параметры схемы замещения асинхронной машины , ,
и , входящие в последнюю формулу, являются постоянными параметрами, так как их значения при изменениях нагрузки машины остается практически неизменным. Также постоянными можно считать напряжение на обмотке фази статора и частоту . В выражении момента единственная переменная величина – скольжение , которое для различных режимов работы асинхронной машины может принимать разные значения в диапазоне от до .











Слайд 67Электромагнитный момент и рабочие характеристики АД. Сл. 65

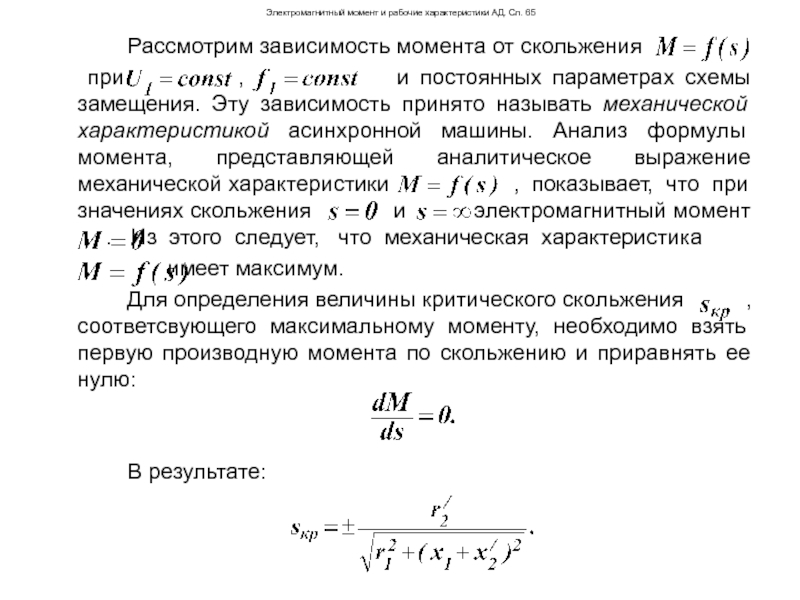

Рассмотрим зависимость момента от

скольжения
при , и постоянных параметрах схемы замещения. Эту зависимость принято называть механической характеристикой асинхронной машины. Анализ формулы момента, представляющей аналитическое выражение механической характеристики , показывает, что при значениях скольжения и электромагнитный момент . Из этого следует, что механическая характеристика
имеет максимум.
Для определения величины критического скольжения , соответсвующего максимальному моменту, необходимо взять первую производную момента по скольжению и приравнять ее нулю:


В результате:












Слайд 68Электромагнитный момент и рабочие характеристики АД. Сл. 66

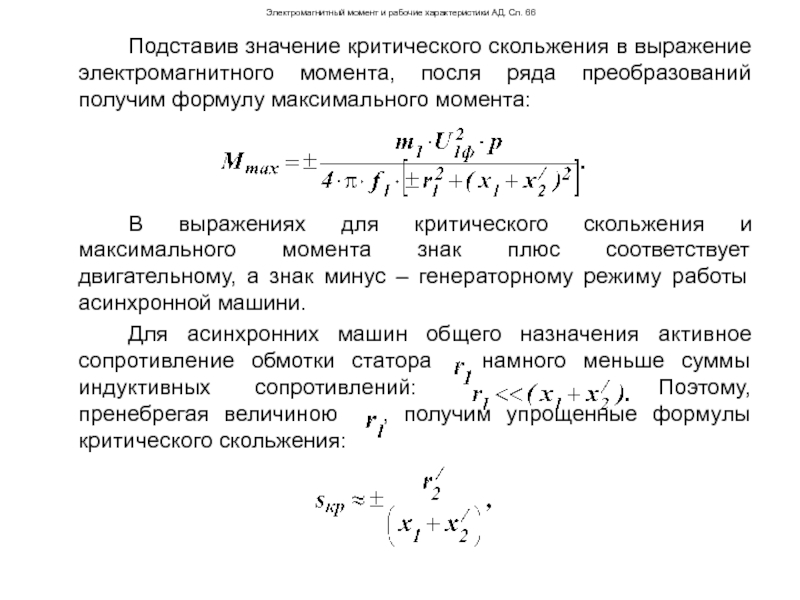

Подставив значение критического скольжения

в выражение электромагнитного момента, посля ряда преобразований получим формулу максимального момента:



В выражениях для критического скольжения и максимального момента знак плюс соответствует двигательному, а знак минус – генераторному режиму работы асинхронной машини.
Для асинхронних машин общего назначения активное сопротивление обмотки статора намного меньше суммы индуктивных сопротивлений: Поэтому, пренебрегая величиною , получим упрощенные формулы критического скольжения:










Слайд 69Электромагнитный момент и рабочие характеристики АД. Сл. 67
и максимального момента:


Анализ точной

формулы максимального момента показывает, что максимальный момент асинхронной машины в генераторном режиме больше, чем в двигательном
На рисунке показана механическая характеристика асинхронной машины при , . На этой характеристике указаны зоны, соответствующие различным режимам работы: двигательный режим когда электромагнитный момент является вращающим; генераторный режим и тормозной режим противовключения когда электромагнитный момент является тормозящим.
Из формулы электромагнитного момента следует, что он пропорционален квадрату напряжения сети: . Это в значительной степени отражается на эксплуатационных свойствах двигателя:












Слайд 70Электромагнитный момент и рабочие характеристики АД. Сл. 68

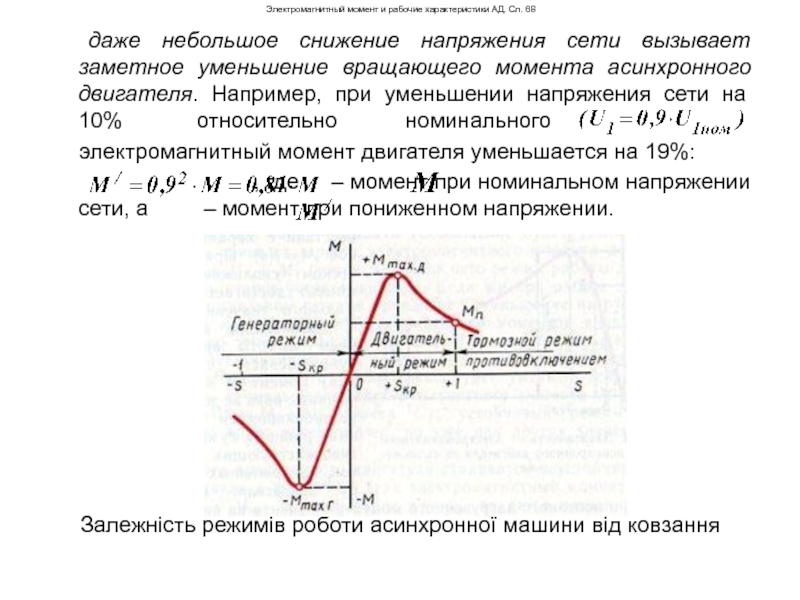

даже небольшое снижение напряжения

сети вызывает заметное уменьшение вращающего момента асинхронного двигателя. Например, при уменьшении напряжения сети на 10% относительно номинального
электромагнитный момент двигателя уменьшается на 19%:
, где – момент при номинальном напряжении сети, а – момент при пониженном напряжении.










Залежність режимів роботи асинхронної машини від ковзання





Слайд 71Электромагнитный момент и рабочие характеристики АД. Сл. 69

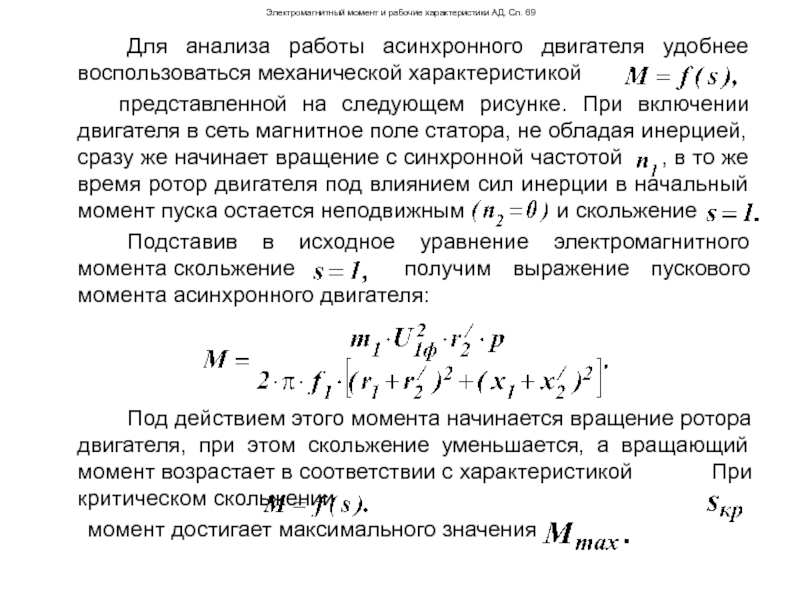

Для анализа работы асинхронного

двигателя удобнее воспользоваться механической характеристикой
представленной на следующем рисунке. При включении двигателя в сеть магнитное поле статора, не обладая инерцией, сразу же начинает вращение с синхронной частотой , в то же время ротор двигателя под влиянием сил инерции в начальный момент пуска остается неподвижным и скольжение
Подставив в исходное уравнение электромагнитного момента скольжение получим выражение пускового момента асинхронного двигателя:



Под действием этого момента начинается вращение ротора двигателя, при этом скольжение уменьшается, а вращающий момент возрастает в соответствии с характеристикой При критическом скольжении
момент достигает максимального значения










Слайд 72Электромагнитный момент и рабочие характеристики АД. Сл. 70













Зависимость электромагнитного момента
асинхронного

двигателя от скольжения

Слайд 73Электромагнитный момент и рабочие характеристики АД. Сл. 71
Есть еще одна формула

электромагнитного момента. Формулу преобразуем к более удобному для анализа виду, подставив в нее значения:



где – угол сдвига фаз между ЭДС и током ротора.
Тогда:


где – постоянная.
Применение вышеуказанных формул для расчета механических характеристик асинхронных двигателей не всегда возможно, так как параметры схемы замещения двигателей обычно не приводятся в каталогах и справочниках, поэтому для практических расчетов обычно пользуются упрощенной формулой момента (формулой Клосса).







Слайд 74Электромагнитный момент и рабочие характеристики АД. Сл. 72
В основу этой формулы

положено допущение, что активное сопротивление обмотки статора асинхронного двигателя
Тогда



Расчет механической характеристики намного упрощается, если его вести в относительных единицах
В этом случае уравнение механической характеристики имеет вид



Применение упрощенной формулы наиболее целесообразно при расчетах рабочего участка механической характеристики при скольжениях






Слайд 75Энергетическая диаграмма АД. Сл. 73

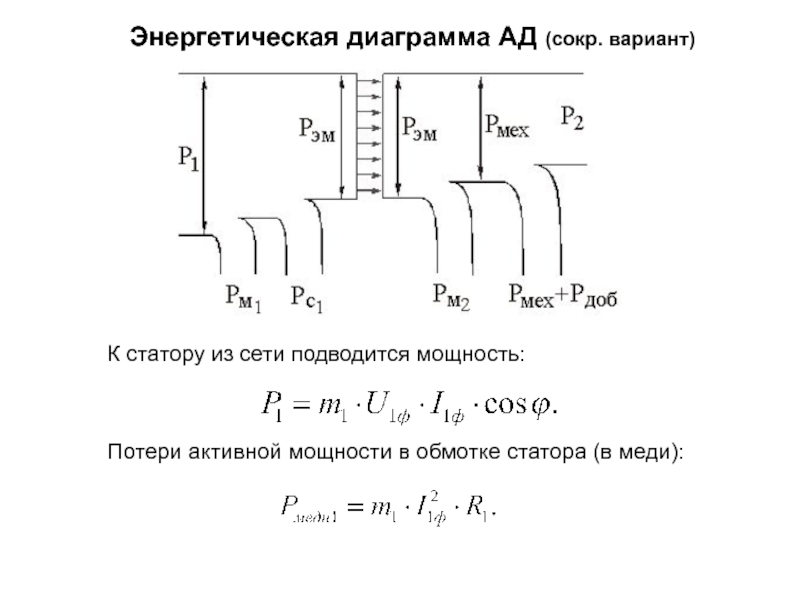

Энергетическая диаграмма АД (сокр. вариант)








К статору

из сети подводится мощность:


Потери активной мощности в обмотке статора (в меди):



Слайд 76Энергетическая диаграмма АД. Сл. 74
В ротор посредством вращающегося магнитного поля передается

электромагнитная мощность:

где потери в стали статора.
Потери активной мощности в обмотке ротора (в меди):


Оставшаяся часть мощности превращается в механическую мощность:


Выходная полезная мощность двигателя:


где механические потери на трение в подшипниках, вентиляцию;
добавочные потери, обусловленные зубчатой структурой поверхности статора и ротора.





Слайд 77Энергетическая диаграмма АД. Сл. 75

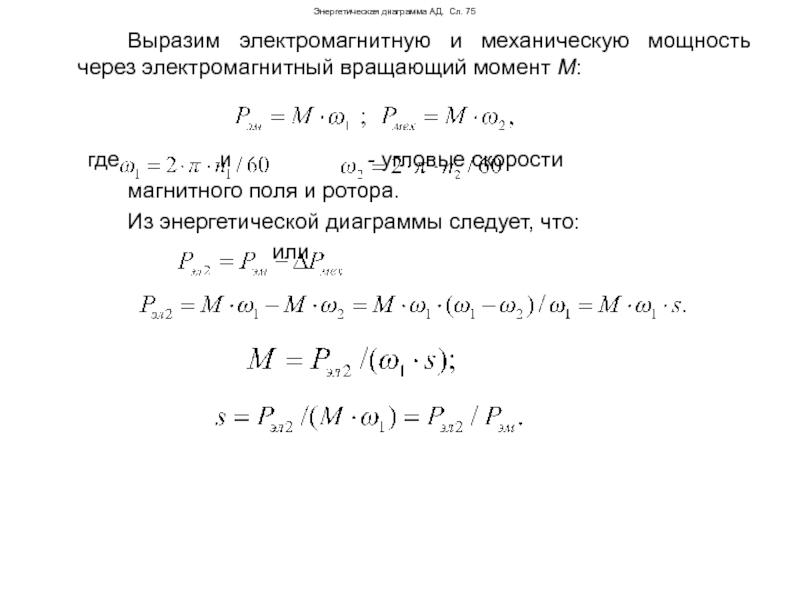

Выразим электромагнитную и механическую мощность через электромагнитный

вращающий момент М:


где и - угловые скорости
магнитного поля и ротора.
Из энергетической диаграммы следует, что:
или








Слайд 78Энергетическая диаграмма АД. Сл. 76
Связь между скольжением и КПД

Представим КПД асинхронного

двигателя в виде:


где и – КПД статора и ротора.
Поскольку:

справедливо неравенство:

Для работы асинхронного двигателя в номинальном режиме с высоким КПД необходимо, чтобы в этом режиме он имел небольшое скольжение:

Номинальную частоту вращения ротора
можно принять равной приблизительно








Слайд 79Энергетическая диаграмма АД. Сл. 77
Электромагнитный вращающий момент

Формулу

преобразуем к более удобному для анализа виду, подставив в нее значения:




где – угол сдвига фаз между ЭДС и током ротора.
Тогда:


где – постоянная.

Электромагнитный момент пропорционален произведению магнитного потока на активную составляющую тока ротора.







Слайд 80Энергетическая диаграмма АД. Сл. 78

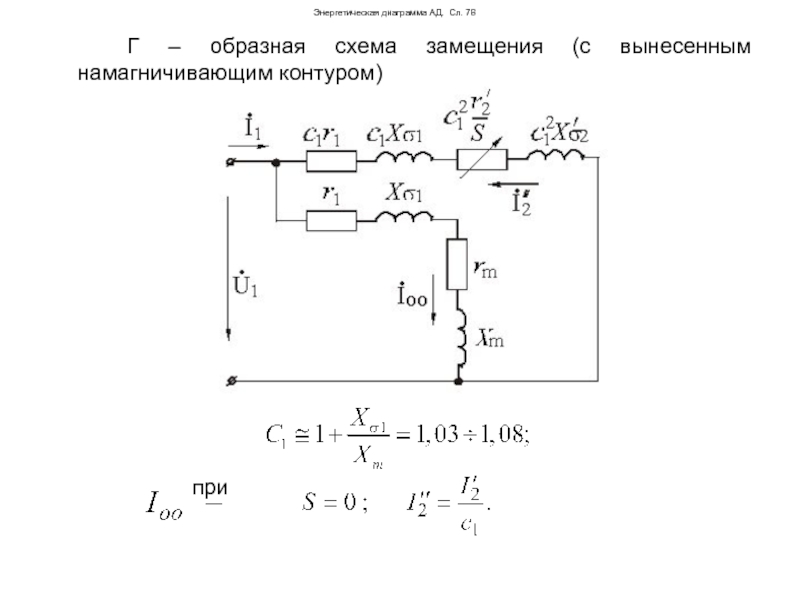

Г – образная схема замещения (с вынесенным

намагничивающим контуром)












при




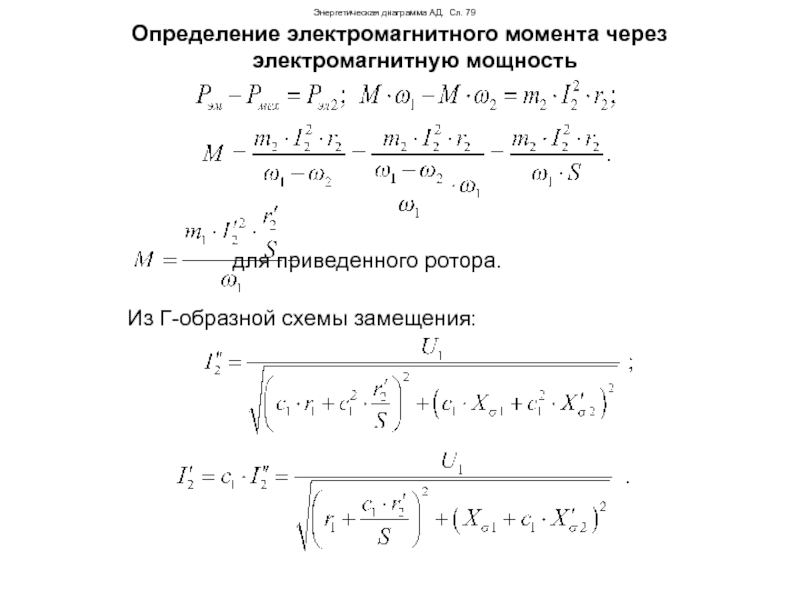

Слайд 81Энергетическая диаграмма АД. Сл. 79
Определение электромагнитного момента через электромагнитную мощность




для приведенного ротора.

Из Г-образной схемы замещения:



Слайд 82Энергетическая диаграмма АД. Сл. 80
Заменим



Тогда







Или






Слайд 83Энергетическая диаграмма АД. Сл. 81

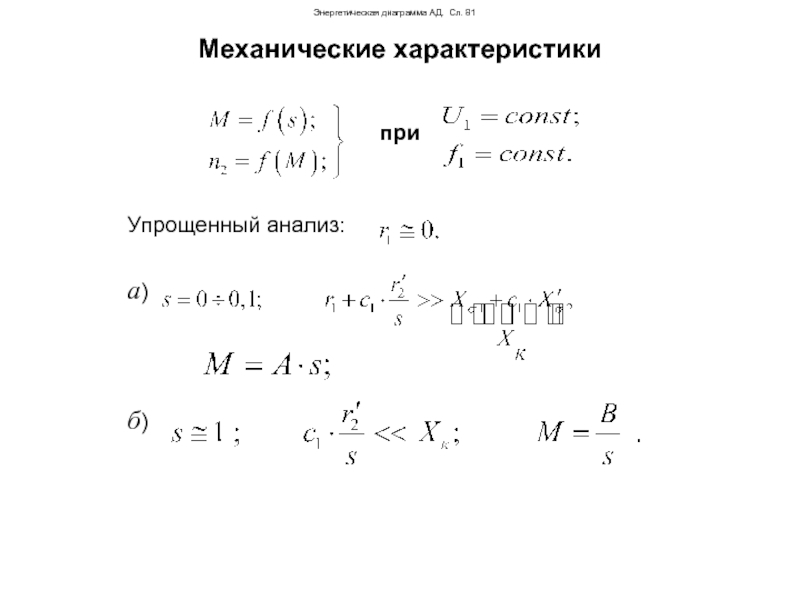

Механические характеристики

при


Упрощенный анализ:

а)



б)







Слайд 84Энергетическая диаграмма АД. Сл. 82

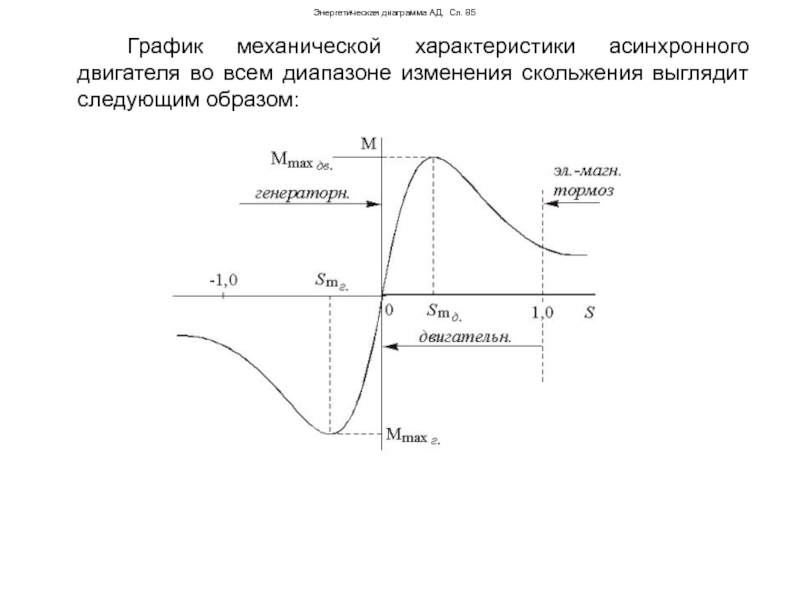

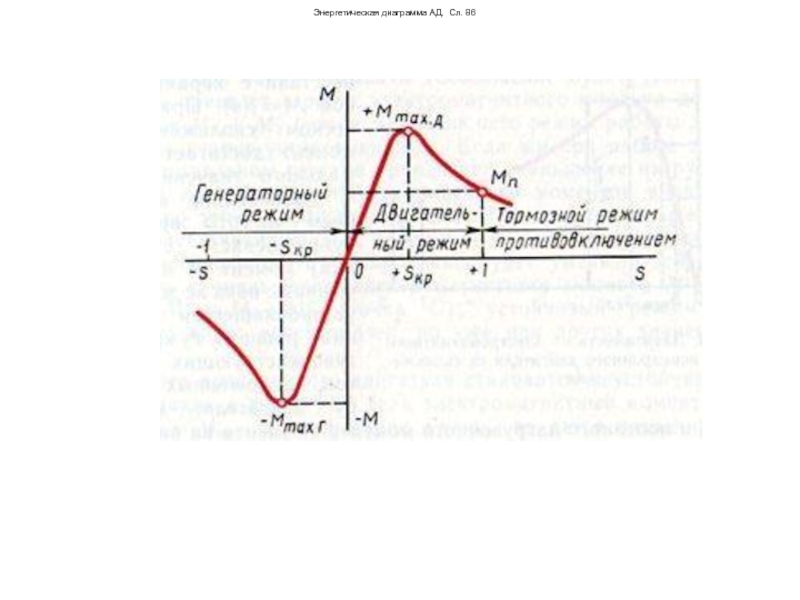

Графики механической характеристики асинхронного двигателя

Слайд 85Энергетическая диаграмма АД. Сл. 83

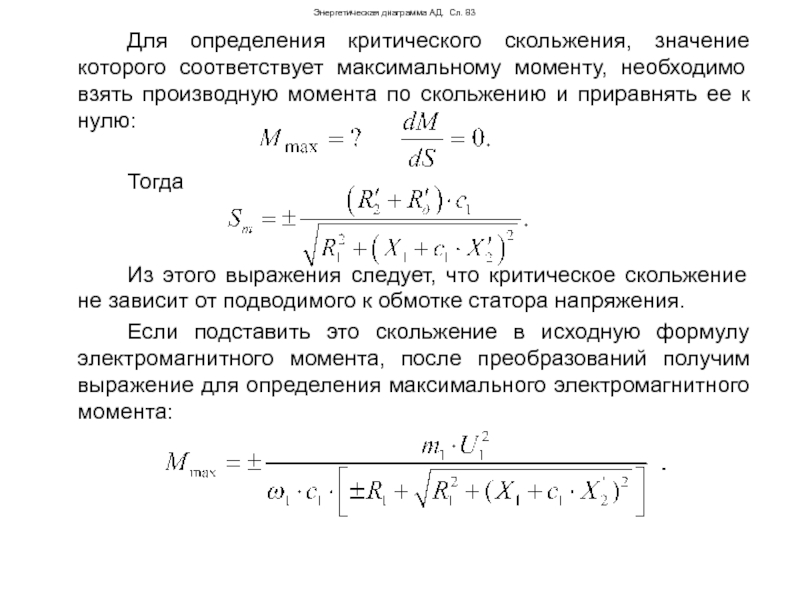

Для определения критического скольжения, значение которого соответствует

максимальному моменту, необходимо взять производную момента по скольжению и приравнять ее к нулю:

Тогда


Из этого выражения следует, что критическое скольжение не зависит от подводимого к обмотке статора напряжения.
Если подставить это скольжение в исходную формулу электромагнитного момента, после преобразований получим выражение для определения максимального электромагнитного момента:




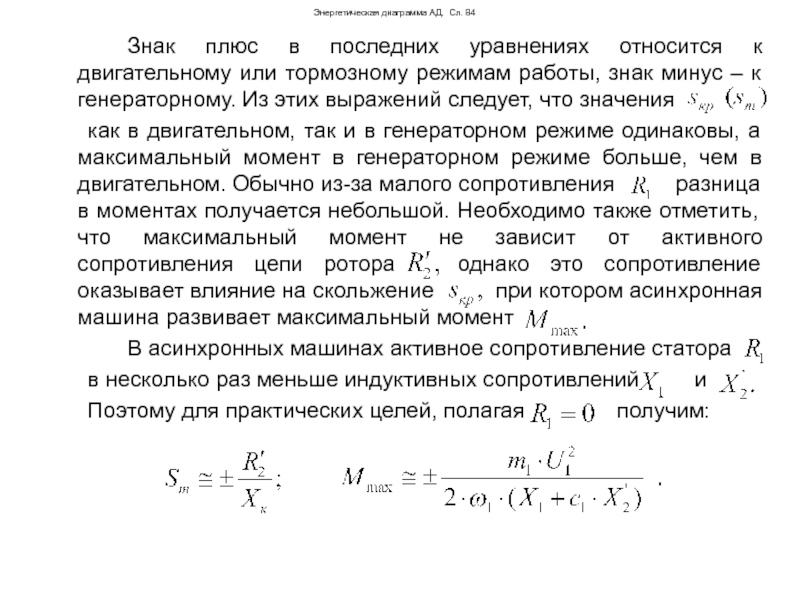

Слайд 86Энергетическая диаграмма АД. Сл. 84
Знак плюс в последних уравнениях относится к

двигательному или тормозному режимам работы, знак минус – к генераторному. Из этих выражений следует, что значения
как в двигательном, так и в генераторном режиме одинаковы, а максимальный момент в генераторном режиме больше, чем в двигательном. Обычно из-за малого сопротивления разница в моментах получается небольшой. Необходимо также отметить, что максимальный момент не зависит от активного сопротивления цепи ротора однако это сопротивление оказывает влияние на скольжение при котором асинхронная машина развивает максимальный момент
В асинхронных машинах активное сопротивление статора
в несколько раз меньше индуктивных сопротивлений и
Поэтому для практических целей, полагая получим:












Слайд 87Энергетическая диаграмма АД. Сл. 85
График механической характеристики асинхронного двигателя во всем

диапазоне изменения скольжения выглядит следующим образом:

Слайд 88Энергетическая диаграмма АД. Сл. 86

Слайд 89Энергетическая диаграмма АД. Сл. 87
На рисунке приведены кривые

для различных значений при работе машины со скольжением Они показывают, что с увеличением максимум момента смещается в область больших скольжений, сохраняя при этом свое значение.







Из последней формулы следует, что максимальный момент обратно пропорционален индуктивным сопротивлениям рассеяния обмоток статора и ротора Поэтому при проектировании машины для увеличения в первую очередь следует уменьшать эти сопротивления.








Слайд 90Энергетическая диаграмма АД. Сл. 88

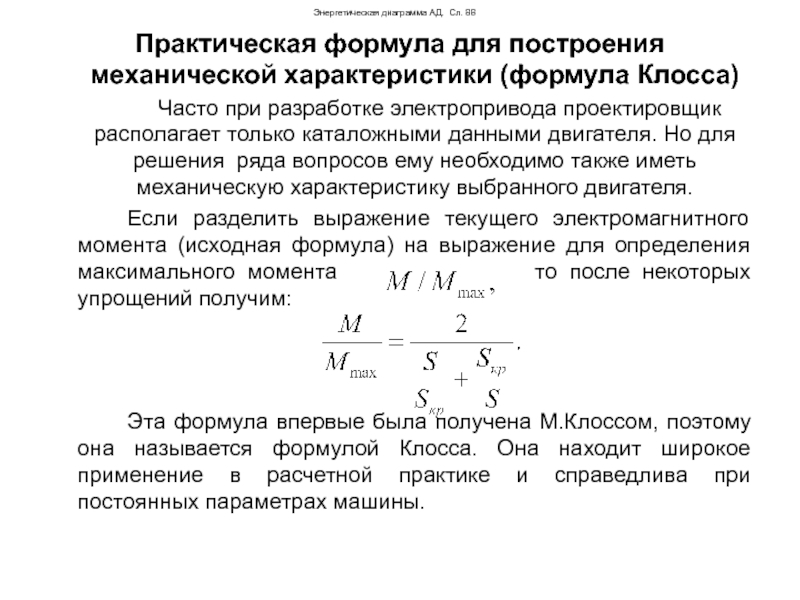

Практическая формула для построения механической характеристики (формула

Клосса)
Часто при разработке электропривода проектировщик располагает только каталожными данными двигателя. Но для решения ряда вопросов ему необходимо также иметь механическую характеристику выбранного двигателя.
Если разделить выражение текущего электромагнитного момента (исходная формула) на выражение для определения максимального момента то после некоторых упрощений получим:



Эта формула впервые была получена М.Клоссом, поэтому она называется формулой Клосса. Она находит широкое применение в расчетной практике и справедлива при постоянных параметрах машины.



Слайд 91Энергетическая диаграмма АД. Сл. 89

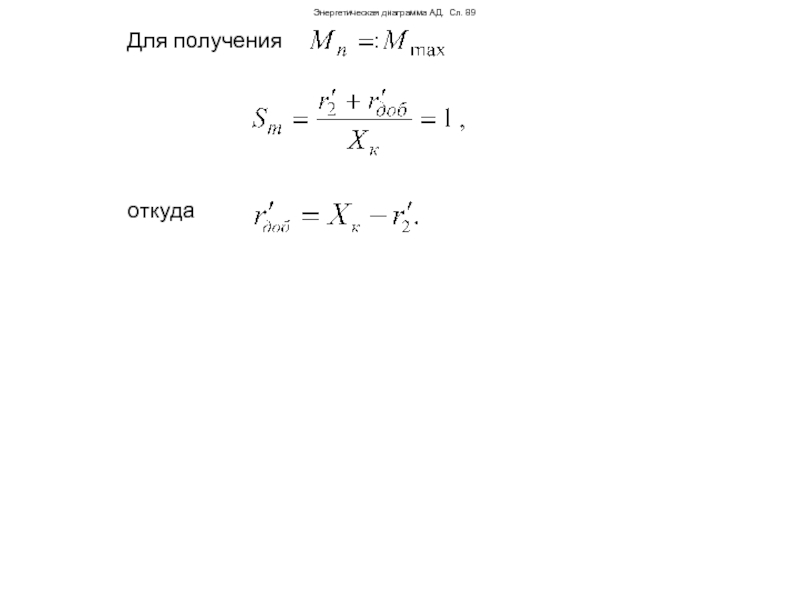

Для получения :




откуда



Слайд 92Энергетическая диаграмма АД. Сл. 90

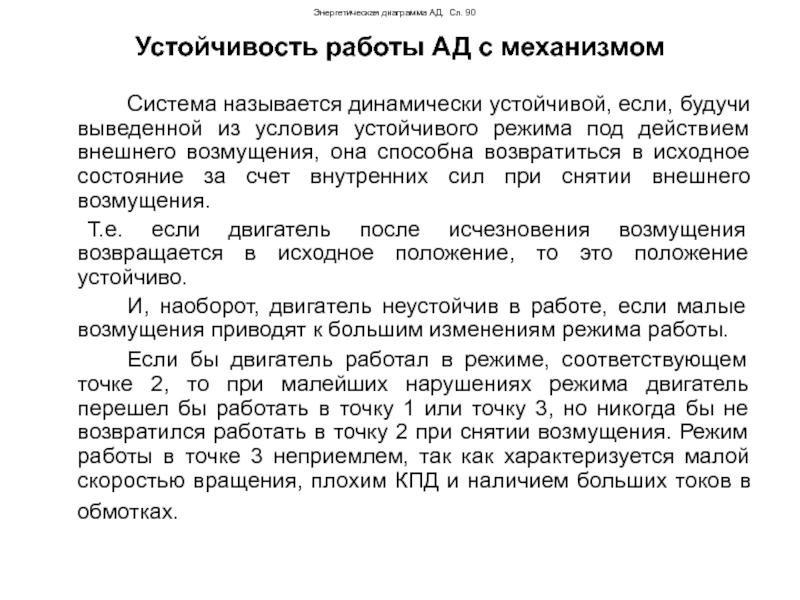

Устойчивость работы АД с механизмом

Система называется динамически

устойчивой, если, будучи выведенной из условия устойчивого режима под действием внешнего возмущения, она способна возвратиться в исходное состояние за счет внутренних сил при снятии внешнего возмущения.
Т.е. если двигатель после исчезновения возмущения возвращается в исходное положение, то это положение устойчиво.
И, наоборот, двигатель неустойчив в работе, если малые возмущения приводят к большим изменениям режима работы.
Если бы двигатель работал в режиме, соответствующем точке 2, то при малейших нарушениях режима двигатель перешел бы работать в точку 1 или точку 3, но никогда бы не возвратился работать в точку 2 при снятии возмущения. Режим работы в точке 3 неприемлем, так как характеризуется малой скоростью вращения, плохим КПД и наличием больших токов в обмотках.

Слайд 93Энергетическая диаграмма АД. Сл. 91

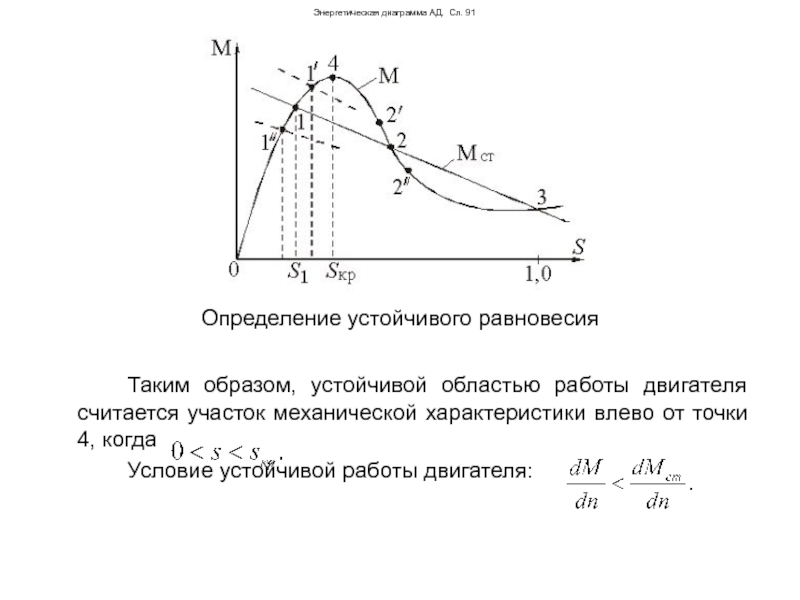

Определение устойчивого равновесия

Таким образом, устойчивой областью работы

двигателя считается участок механической характеристики влево от точки 4, когда
Условие устойчивой работы двигателя:



Слайд 94Энергетическая диаграмма АД. Сл. 82
Уравнение движения:


где – динамический момент (

– момент

инерции вращающихся частей двигателя и механизма).
В точке 1: (устойчивый режим).
Если кратковременно возрастет нагрузка, т.е.:
то и система замедляется, а (это точка ).
При снятии возмущения (снимается дополнительная нагрузка): (в точке ) и система начинает ускоряться до положения:
Это будет в точке 1, т.е. система возвратилась в исходное состояние.
При кратковременном снижении нагрузки (т. ) система также способна возвратиться в исходное состояние.















Слайд 95Энергетическая диаграмма АД. Сл. 93

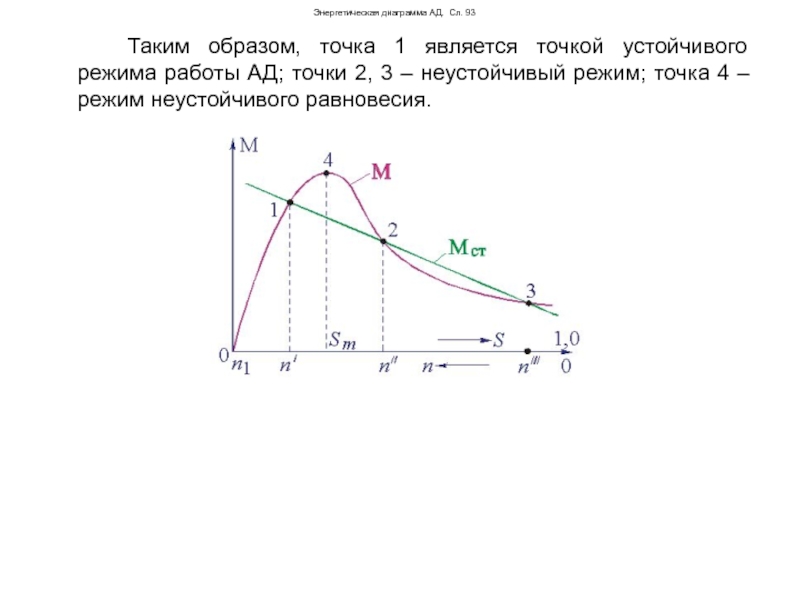

Таким образом, точка 1 является точкой устойчивого

режима работы АД; точки 2, 3 – неустойчивый режим; точка 4 – режим неустойчивого равновесия.

Слайд 96Опытное определение параметров и расчет рабочих характеристик АД. Сл. 94
Опытное определение

параметров и расчет рабочих характеристик АД

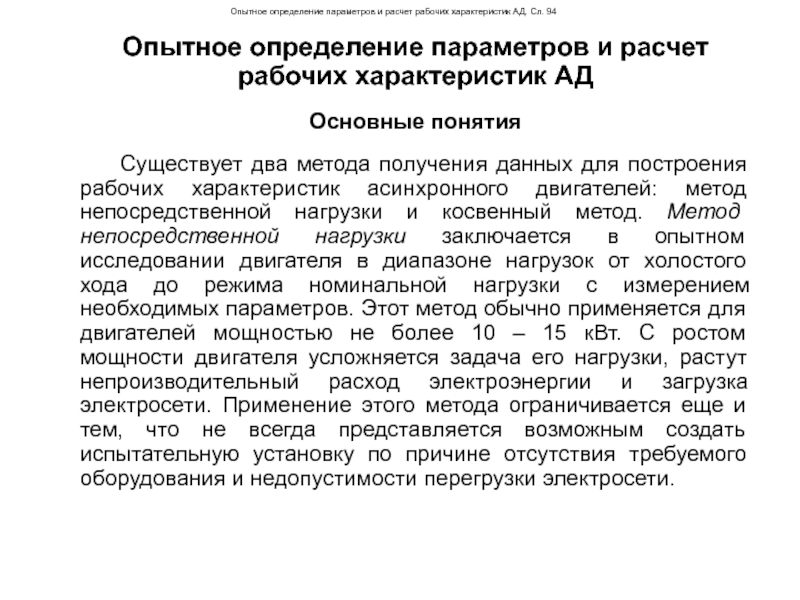

Основные понятия

Существует два метода получения данных для построения рабочих характеристик асинхронного двигателей: метод непосредственной нагрузки и косвенный метод. Метод непосредственной нагрузки заключается в опытном исследовании двигателя в диапазоне нагрузок от холостого хода до режима номинальной нагрузки с измерением необходимых параметров. Этот метод обычно применяется для двигателей мощностью не более 10 – 15 кВт. С ростом мощности двигателя усложняется задача его нагрузки, растут непроизводительный расход электроэнергии и загрузка электросети. Применение этого метода ограничивается еще и тем, что не всегда представляется возможным создать испытательную установку по причине отсутствия требуемого оборудования и недопустимости перегрузки электросети.

Слайд 97Опытное определение параметров и расчет рабочих характеристик АД. Сл. 95

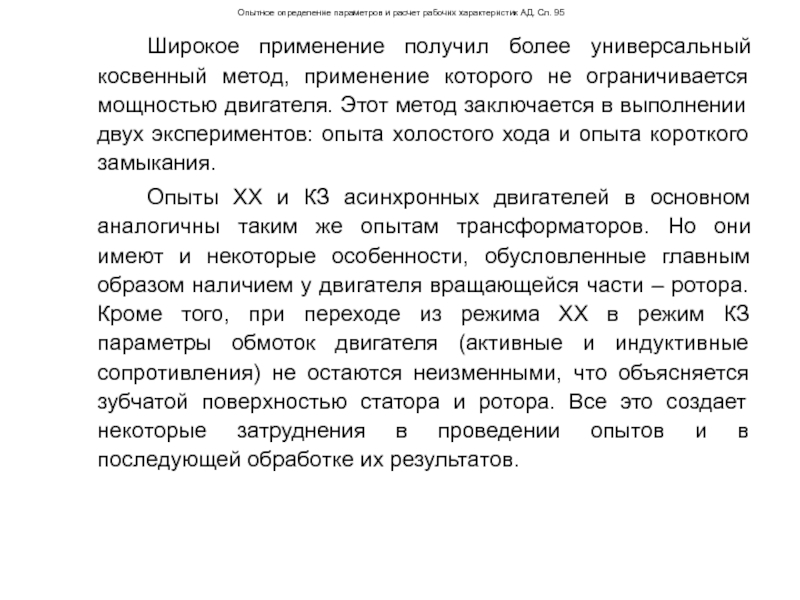

Широкое применение

получил более универсальный косвенный метод, применение которого не ограничивается мощностью двигателя. Этот метод заключается в выполнении двух экспериментов: опыта холостого хода и опыта короткого замыкания.
Опыты ХХ и КЗ асинхронных двигателей в основном аналогичны таким же опытам трансформаторов. Но они имеют и некоторые особенности, обусловленные главным образом наличием у двигателя вращающейся части – ротора. Кроме того, при переходе из режима ХХ в режим КЗ параметры обмоток двигателя (активные и индуктивные сопротивления) не остаются неизменными, что объясняется зубчатой поверхностью статора и ротора. Все это создает некоторые затруднения в проведении опытов и в последующей обработке их результатов.

Слайд 98Опытное определение параметров и расчет рабочих характеристик АД. Сл. 96
Опыт холостого

хода

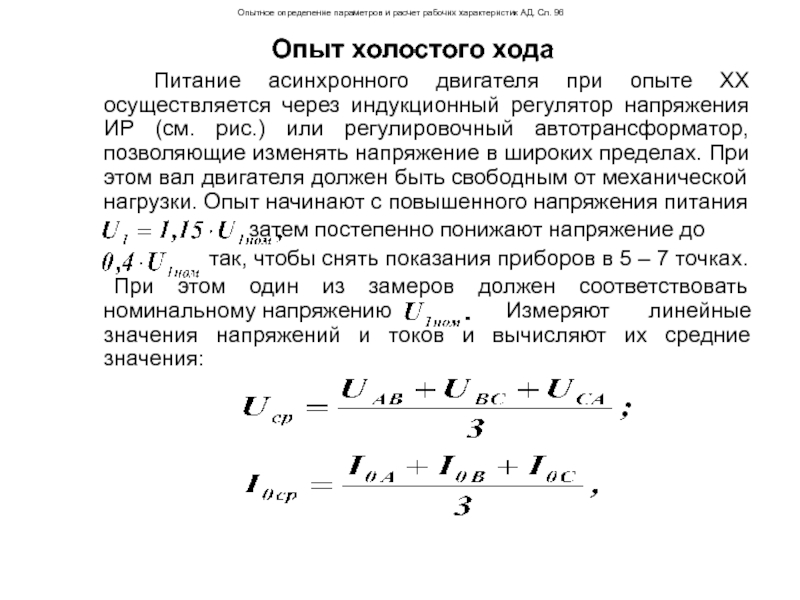

Питание асинхронного двигателя при опыте ХХ осуществляется через индукционный регулятор напряжения ИР (см. рис.) или регулировочный автотрансформатор, позволяющие изменять напряжение в широких пределах. При этом вал двигателя должен быть свободным от механической нагрузки. Опыт начинают с повышенного напряжения питания
затем постепенно понижают напряжение до
так, чтобы снять показания приборов в 5 – 7 точках.
При этом один из замеров должен соответствовать номинальному напряжению Измеряют линейные значения напряжений и токов и вычисляют их средние значения:

Слайд 99Опытное определение параметров и расчет рабочих характеристик АД. Сл. 97

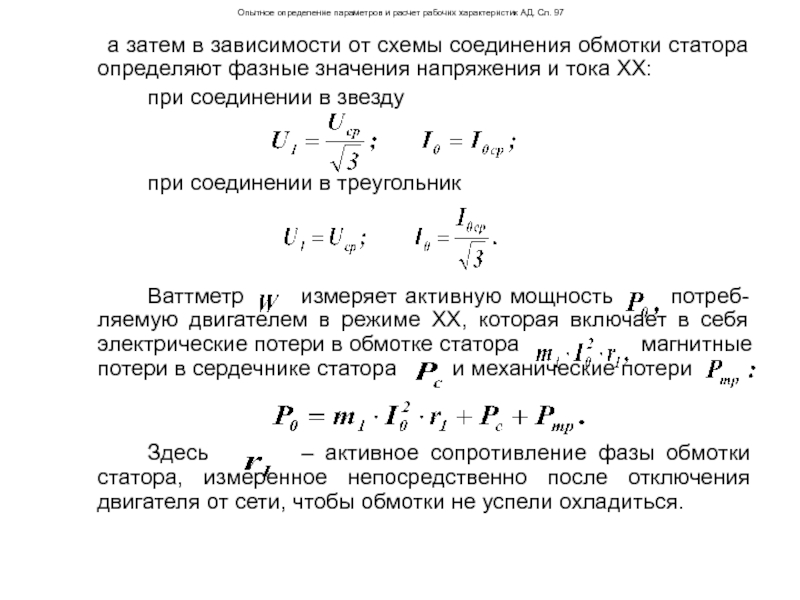

а затем

в зависимости от схемы соединения обмотки статора определяют фазные значения напряжения и тока ХХ:
при соединении в звезду


при соединении в треугольник



Ваттметр измеряет активную мощность потреб-ляемую двигателем в режиме ХХ, которая включает в себя электрические потери в обмотке статора магнитные потери в сердечнике статора и механические потери


Здесь – активное сопротивление фазы обмотки статора, измеренное непосредственно после отключения двигателя от сети, чтобы обмотки не успели охладиться.

Слайд 100Опытное определение параметров и расчет рабочих характеристик АД. Сл. 98

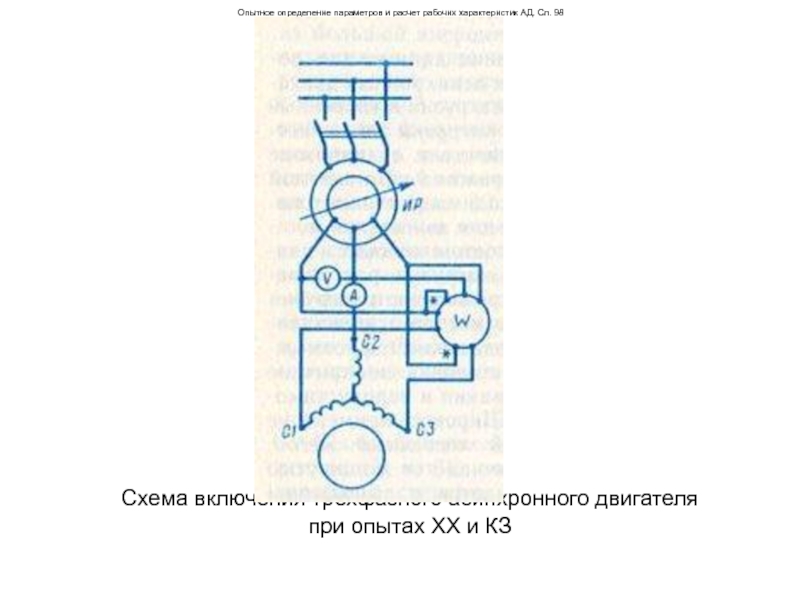

Схема включения

трехфазного асинхронного двигателя
при опытах ХХ и КЗ

Слайд 101Опытное определение параметров и расчет рабочих характеристик АД. Сл. 99

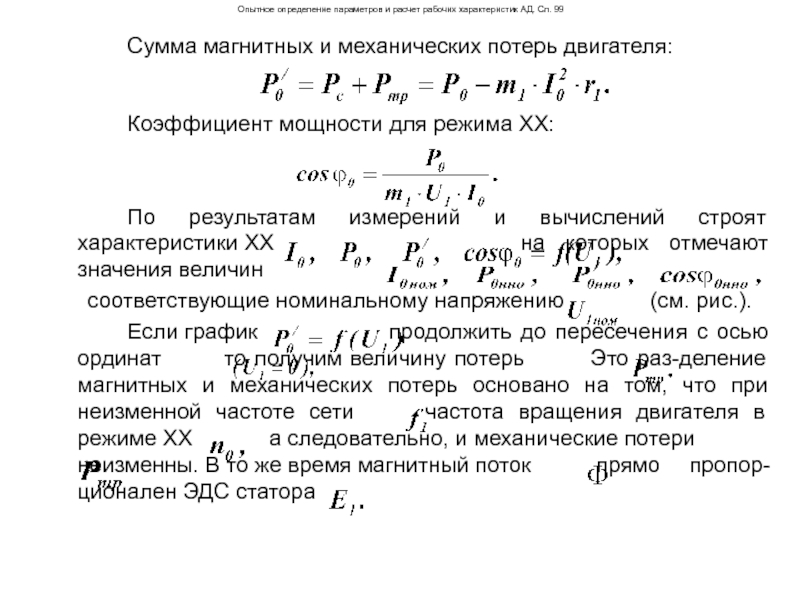

Сумма магнитных

и механических потерь двигателя:


Коэффициент мощности для режима ХХ:


По результатам измерений и вычислений строят характеристики ХХ на которых отмечают значения величин
соответствующие номинальному напряжению (см. рис.).
Если график продолжить до пересечения с осью ординат то получим величину потерь Это раз-деление магнитных и механических потерь основано на том, что при неизменной частоте сети частота вращения двигателя в режиме ХХ а следовательно, и механические потери неизменны. В то же время магнитный поток прямо пропор-ционален ЭДС статора

Слайд 102Опытное определение параметров и расчет рабочих характеристик АД. Сл. 100















Характеристики ХХ

трехфазного асинхронного двигателя
(3,0 кВт, 220/380 В, 1430 об/мин)

Слайд 103Опытное определение параметров и расчет рабочих характеристик АД. Сл. 101

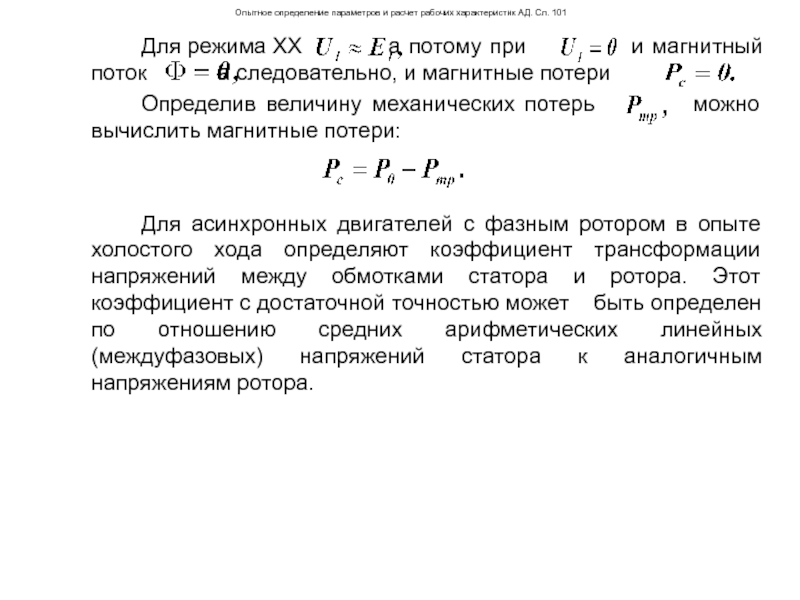

Для режима

ХХ а потому при и магнитный поток а следовательно, и магнитные потери
Определив величину механических потерь можно вычислить магнитные потери:


Для асинхронных двигателей с фазным ротором в опыте холостого хода определяют коэффициент трансформации напряжений между обмотками статора и ротора. Этот коэффициент с достаточной точностью может быть определен по отношению средних арифметических линейных (междуфазовых) напряжений статора к аналогичным напряжениям ротора.

Слайд 104Опытное определение параметров и расчет рабочих характеристик АД. Сл. 102







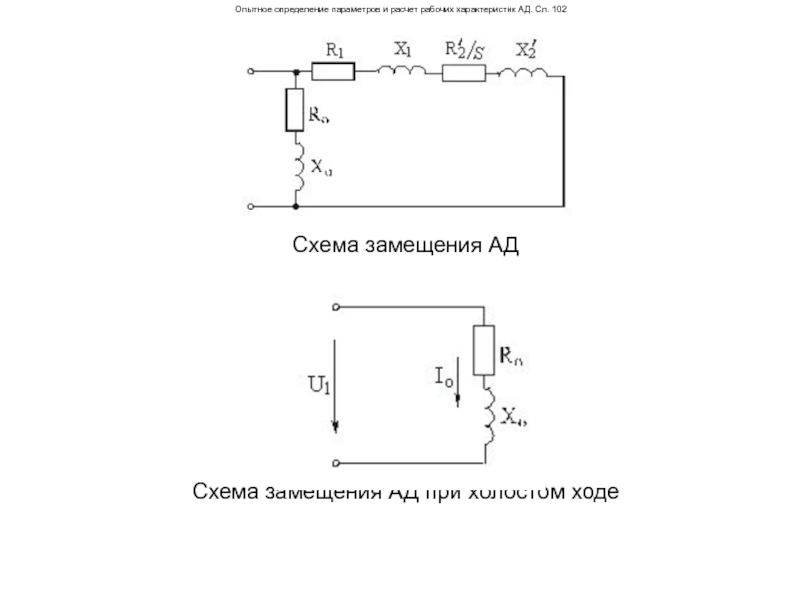

Схема замещения

АД







Схема замещения АД при холостом ходе

Слайд 105Опытное определение параметров и расчет рабочих характеристик АД. Сл. 103

Слайд 106Опытное определение параметров и расчет рабочих характеристик АД. Сл. 104

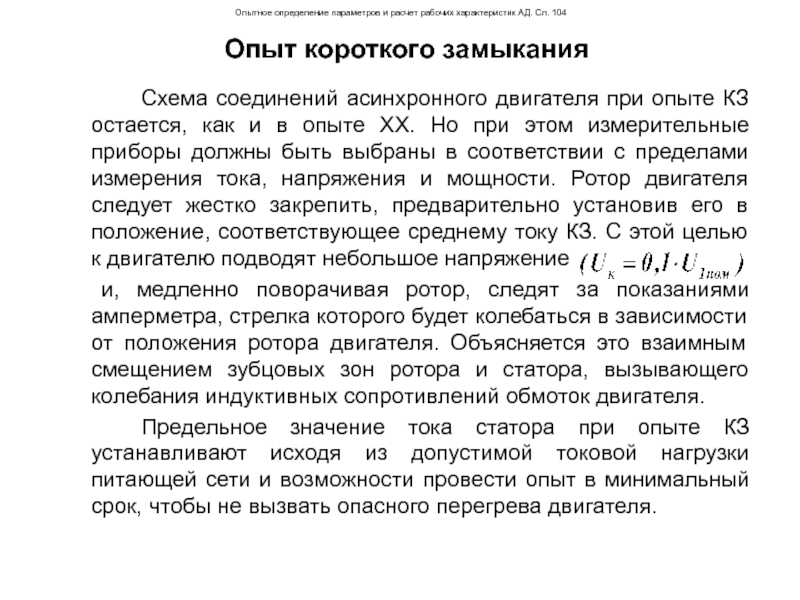

Опыт короткого

замыкания

Схема соединений асинхронного двигателя при опыте КЗ остается, как и в опыте ХХ. Но при этом измерительные приборы должны быть выбраны в соответствии с пределами измерения тока, напряжения и мощности. Ротор двигателя следует жестко закрепить, предварительно установив его в положение, соответствующее среднему току КЗ. С этой целью к двигателю подводят небольшое напряжение
и, медленно поворачивая ротор, следят за показаниями амперметра, стрелка которого будет колебаться в зависимости от положения ротора двигателя. Объясняется это взаимным смещением зубцовых зон ротора и статора, вызывающего колебания индуктивных сопротивлений обмоток двигателя.
Предельное значение тока статора при опыте КЗ устанавливают исходя из допустимой токовой нагрузки питающей сети и возможности провести опыт в минимальный срок, чтобы не вызвать опасного перегрева двигателя.

Слайд 107Опытное определение параметров и расчет рабочих характеристик АД. Сл. 105

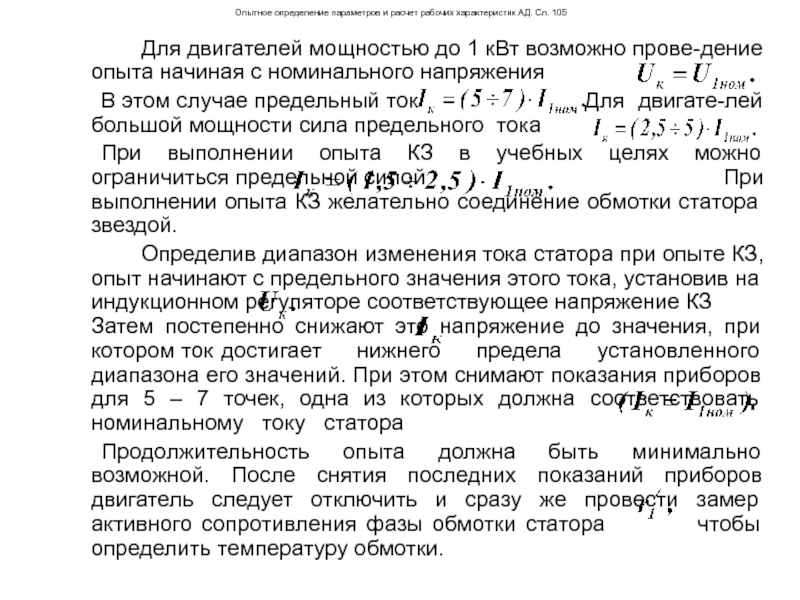

Для двигателей

мощностью до 1 кВт возможно прове-дение опыта начиная с номинального напряжения
В этом случае предельный ток Для двигате-лей большой мощности сила предельного тока
При выполнении опыта КЗ в учебных целях можно ограничиться предельной силой При выполнении опыта КЗ желательно соединение обмотки статора звездой.
Определив диапазон изменения тока статора при опыте КЗ, опыт начинают с предельного значения этого тока, установив на индукционном регуляторе соответствующее напряжение КЗ Затем постепенно снижают это напряжение до значения, при котором ток достигает нижнего предела установленного диапазона его значений. При этом снимают показания приборов для 5 – 7 точек, одна из которых должна соответствовать номинальному току статора
Продолжительность опыта должна быть минимально возможной. После снятия последних показаний приборов двигатель следует отключить и сразу же провести замер активного сопротивления фазы обмотки статора чтобы определить температуру обмотки.

Слайд 108Опытное определение параметров и расчет рабочих характеристик АД. Сл. 106















Характеристики КЗ

трехфазного асинхронного двигателя
(3,0 кВт, 220/380 В, 1430 об/мин)

Слайд 109Опытное определение параметров и расчет рабочих характеристик АД. Сл. 107

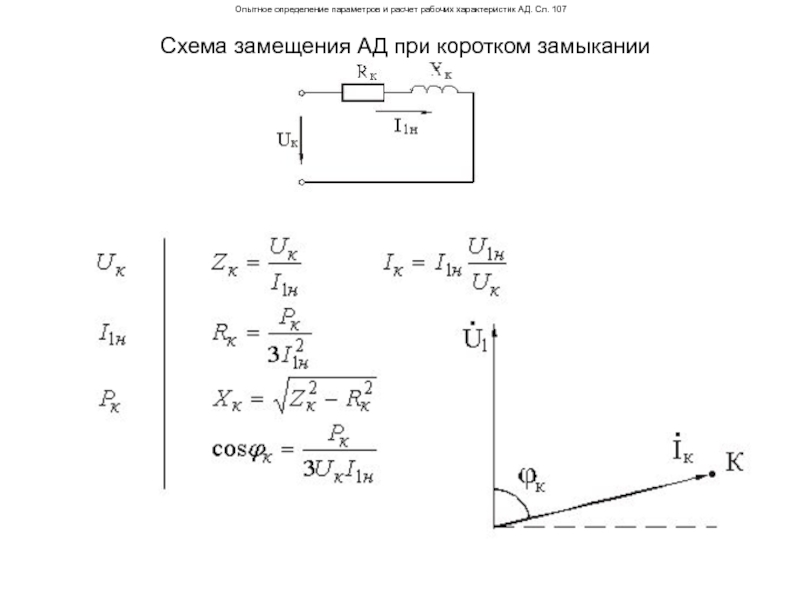

Схема замещения

АД при коротком замыкании

Слайд 110Опытное определение параметров и расчет рабочих характеристик АД. Сл. 108
Круговая диаграмма

асинхронной машины

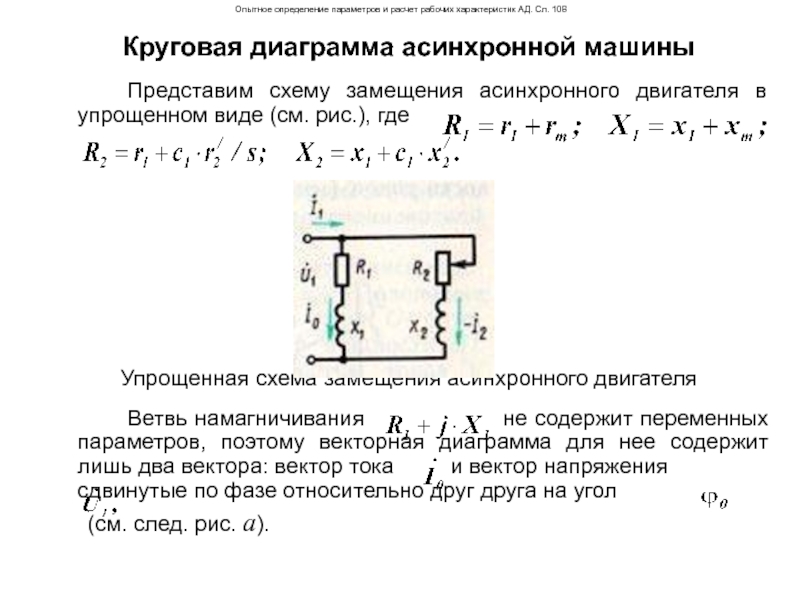

Представим схему замещения асинхронного двигателя в упрощенном виде (см. рис.), где









Упрощенная схема замещения асинхронного двигателя

Ветвь намагничивания не содержит переменных параметров, поэтому векторная диаграмма для нее содержит лишь два вектора: вектор тока и вектор напряжения сдвинутые по фазе относительно друг друга на угол
(см. след. рис. а).

Слайд 111Опытное определение параметров и расчет рабочих характеристик АД. Сл. 109
Схема замещения

и векторная диаграмма АД

Слайд 112Опытное определение параметров и расчет рабочих характеристик АД. Сл. 110

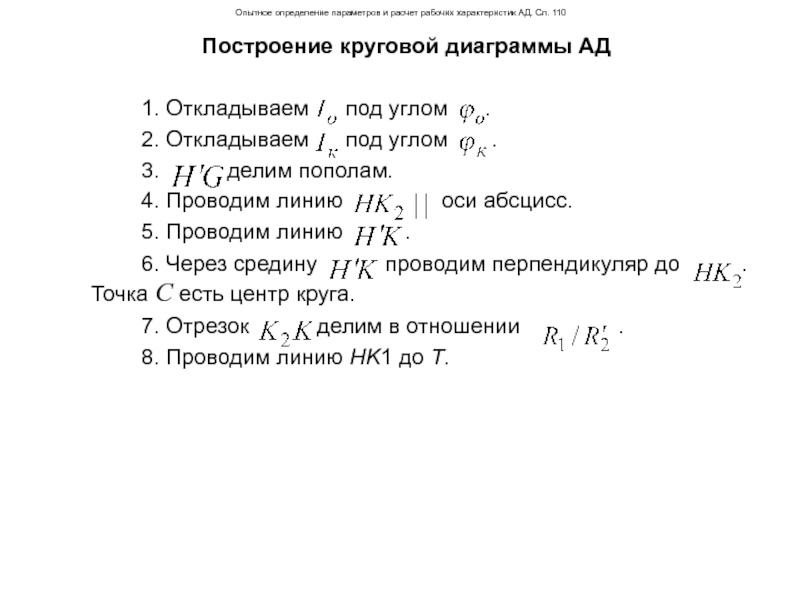

Построение круговой

диаграммы АД

1. Откладываем под углом .
2. Откладываем под углом .
3. делим пополам.
4. Проводим линию оси абсцисс.
5. Проводим линию .
6. Через средину проводим перпендикуляр до . Точка С есть центр круга.
7. Отрезок делим в отношении .
8. Проводим линию НK1 до Т.












Слайд 113Опытное определение параметров и расчет рабочих характеристик АД. Сл. 111














Круговая диаграмма

асинхронного двигателя

Слайд 114Опытное определение параметров и расчет рабочих характеристик АД. Сл. 112
















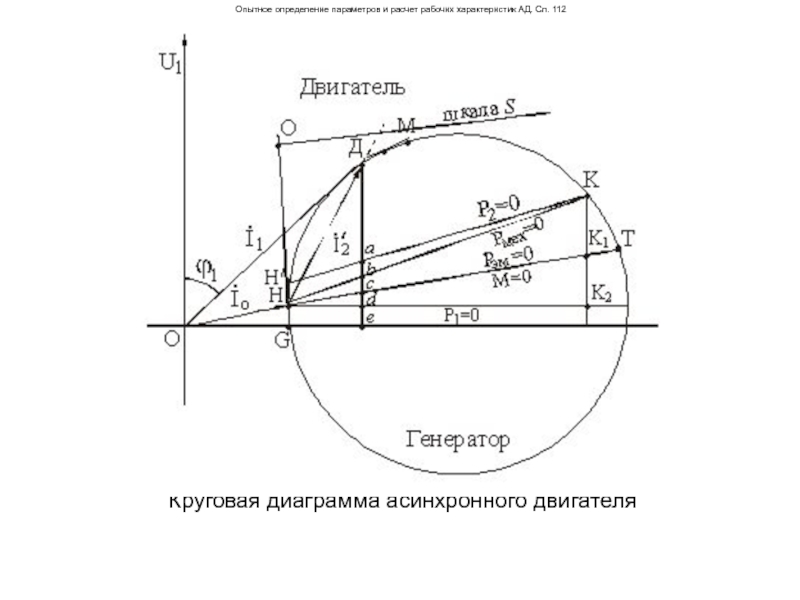

Круговая диаграмма

асинхронного двигателя

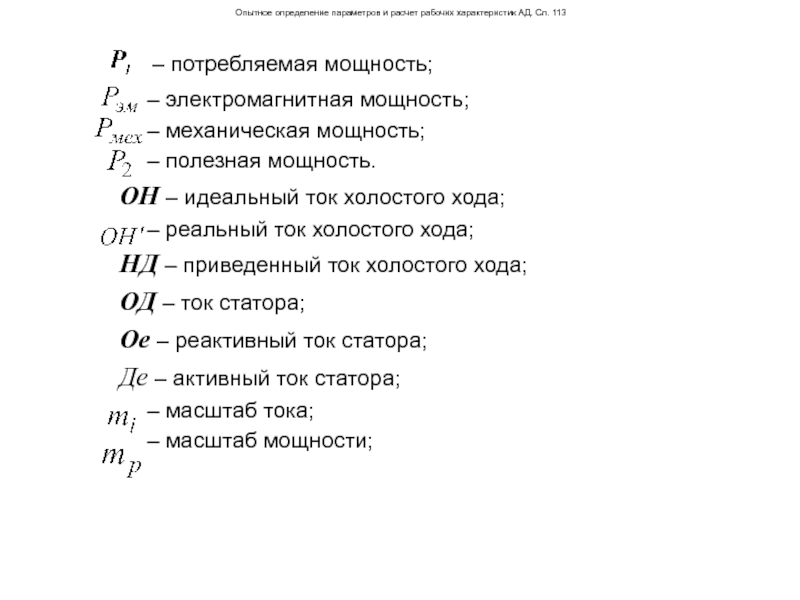

Слайд 115Опытное определение параметров и расчет рабочих характеристик АД. Сл. 113
–

потребляемая мощность;
– электромагнитная мощность;
– механическая мощность;
– полезная мощность.
ОН – идеальный ток холостого хода;
– реальный ток холостого хода;
НД – приведенный ток холостого хода;
ОД – ток статора;
Ое – реактивный ток статора;
Де – активный ток статора;
– масштаб тока;
– масштаб мощности;

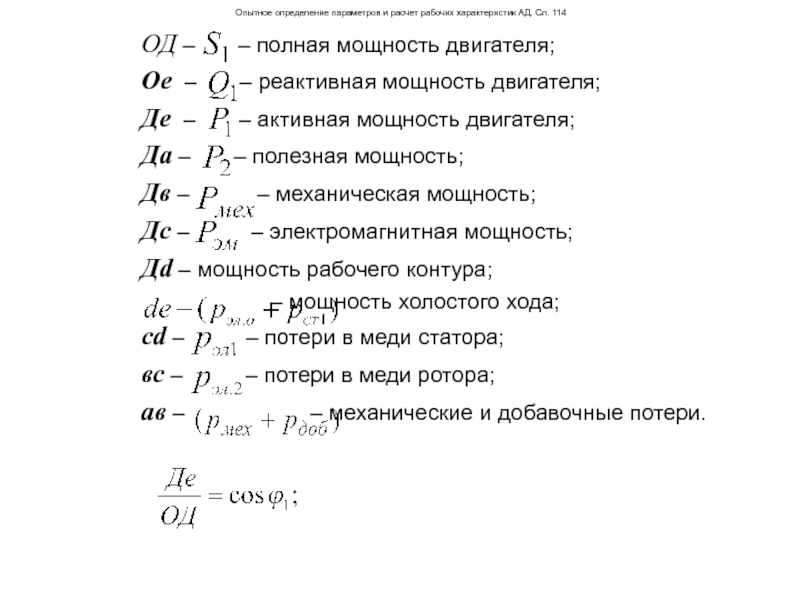

Слайд 116Опытное определение параметров и расчет рабочих характеристик АД. Сл. 114
ОД –

– полная мощность двигателя;
Ое – – реактивная мощность двигателя;
Де – – активная мощность двигателя;
Да – – полезная мощность;
Дв – – механическая мощность;
Дс – – электромагнитная мощность;
Дd – мощность рабочего контура;
– мощность холостого хода;
сd – – потери в меди статора;
вс – – потери в меди ротора;
ав – – механические и добавочные потери.












Слайд 117Опытное определение параметров и расчет рабочих характеристик АД. Сл. 115




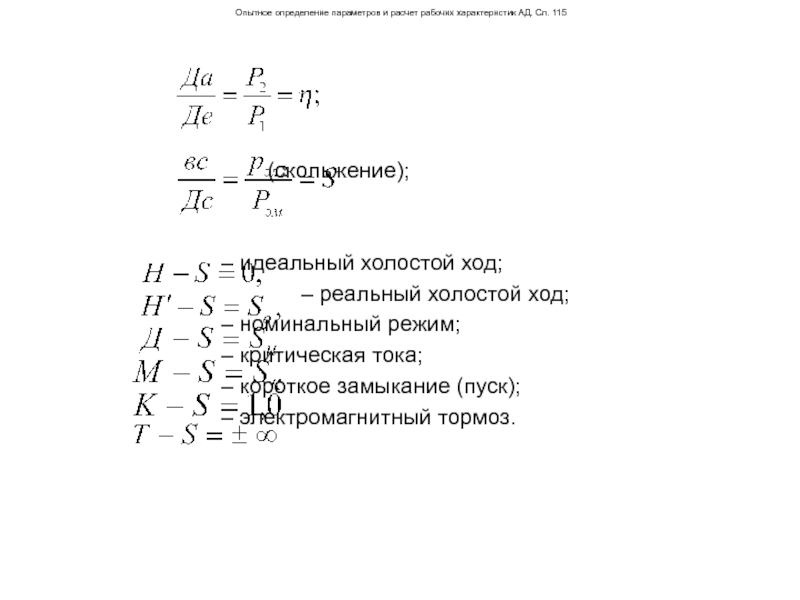

(скольжение);


–

идеальный холостой ход;
– реальный холостой ход;
– номинальный режим;
– критическая тока;
– короткое замыкание (пуск);
– электромагнитный тормоз.








Слайд 118Опытное определение параметров и расчет рабочих характеристик АД. Сл. 116












Круговая диаграмма

асинхронного двигателя

Слайд 119Опытное определение параметров и расчет рабочих характеристик АД. Сл. 117

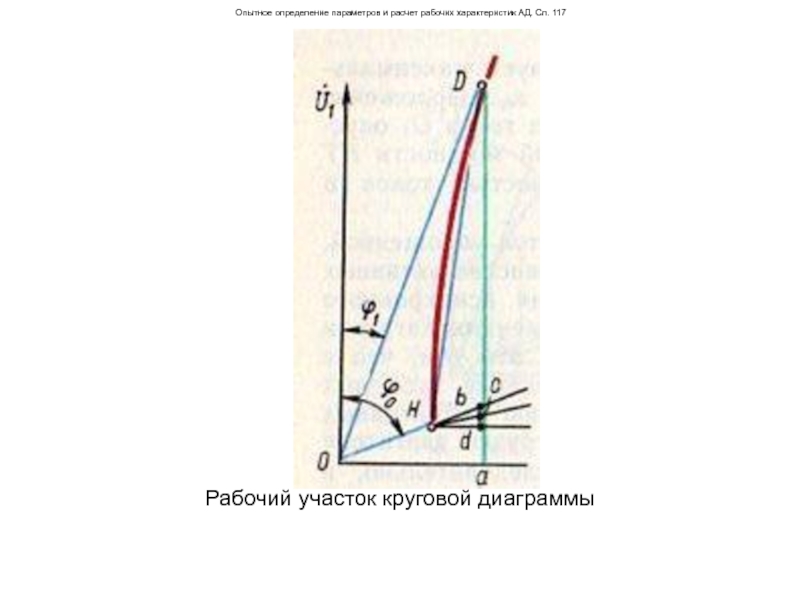

Рабочий участок

круговой диаграммы

Слайд 120Опытное определение параметров и расчет рабочих характеристик АД. Сл. 118

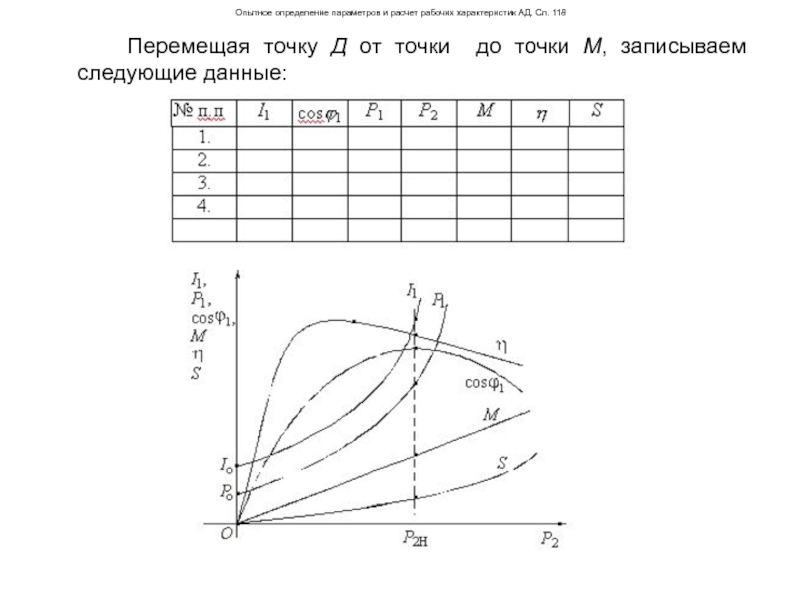

Перемещая точку

Д от точки до точки М, записываем следующие данные:


Слайд 121Опытное определение параметров и расчет рабочих характеристик АД. Сл. 119
















Рабочие характеристики

асинхронного двигателя

Слайд 122Пуск в ход асинхронных двигателей. Сл. 120

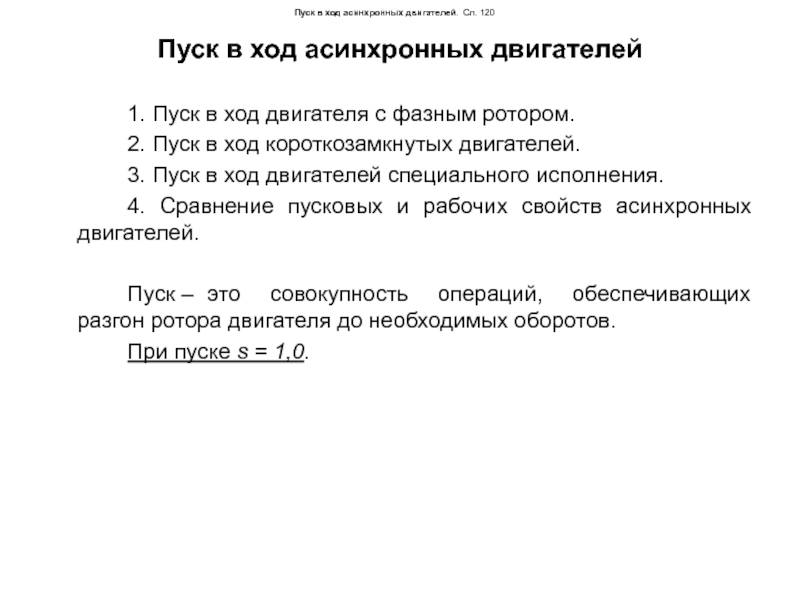

Пуск в ход асинхронных двигателей

1.

Пуск в ход двигателя с фазным ротором.
2. Пуск в ход короткозамкнутых двигателей.
3. Пуск в ход двигателей специального исполнения.
4. Сравнение пусковых и рабочих свойств асинхронных двигателей.

Пуск – это совокупность операций, обеспечивающих разгон ротора двигателя до необходимых оборотов.
При пуске s = 1,0.

Слайд 123Пуск в ход асинхронных двигателей. Сл. 121

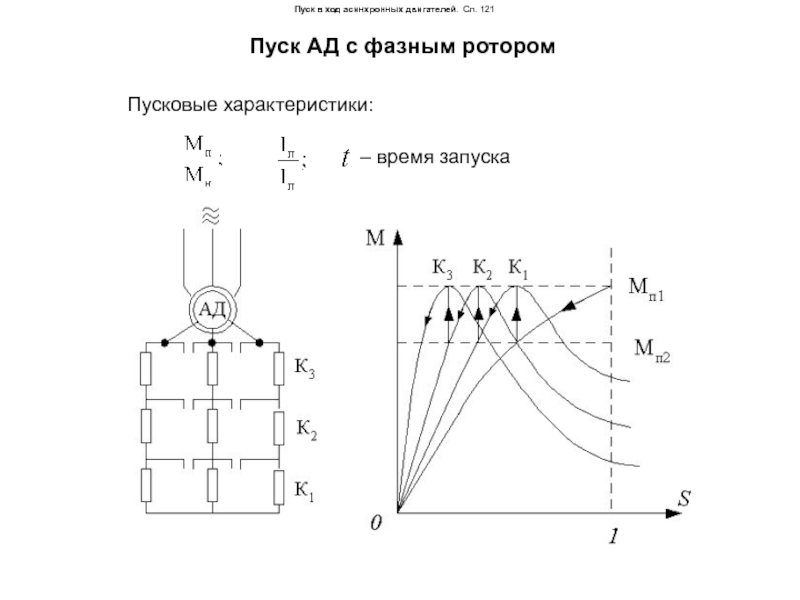

Пуск АД с фазным ротором

Пусковые

характеристики:
– время запуска



Слайд 124Пуск в ход асинхронных двигателей. Сл. 122
















Схема включения пускового реостата

(а) и построение графика пускового момента (б) асинхронного двигателя с фазным ротором

Слайд 125Пуск в ход асинхронных двигателей. Сл. 123

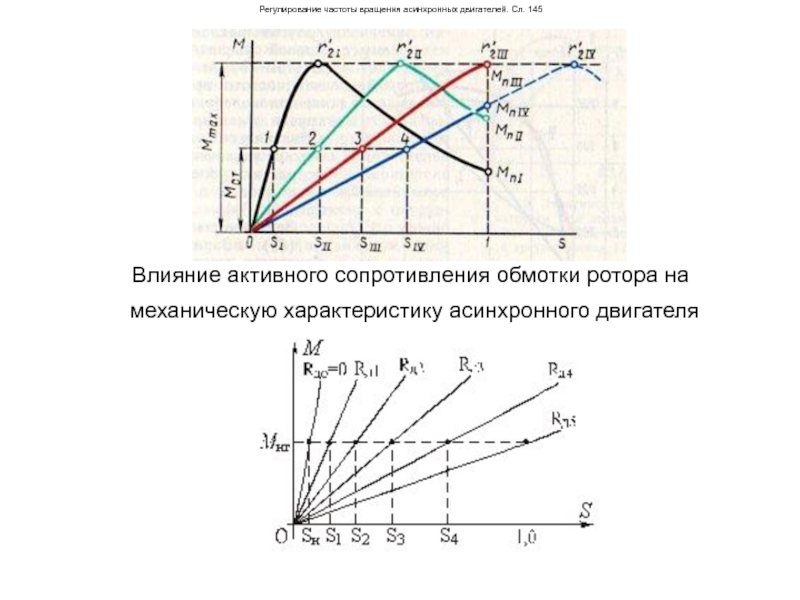

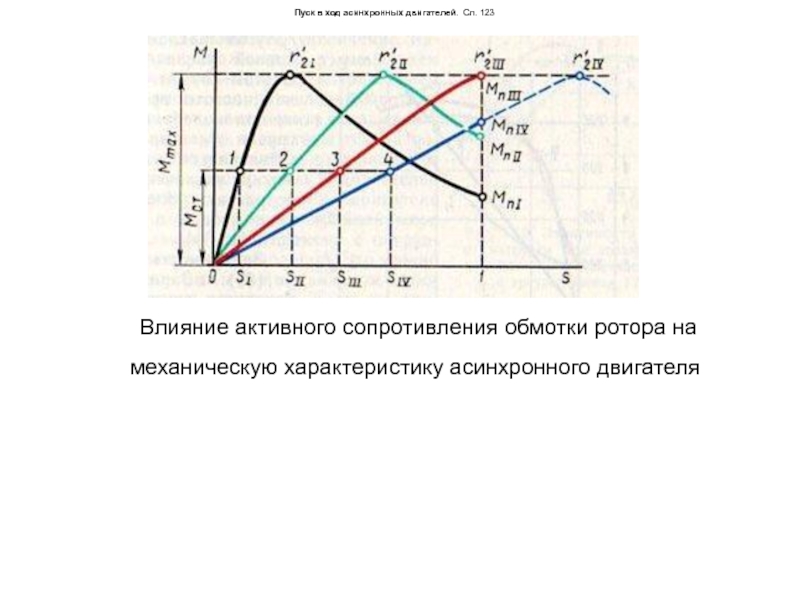

Влияние

активного сопротивления обмотки ротора на механическую характеристику асинхронного двигателя

Слайд 126Пуск в ход асинхронных двигателей. Сл. 124
Влияние сопротивления цепи ротора

на ток, момент и скольжение двигателя

Слайд 127Пуск в ход асинхронных двигателей. Сл. 125

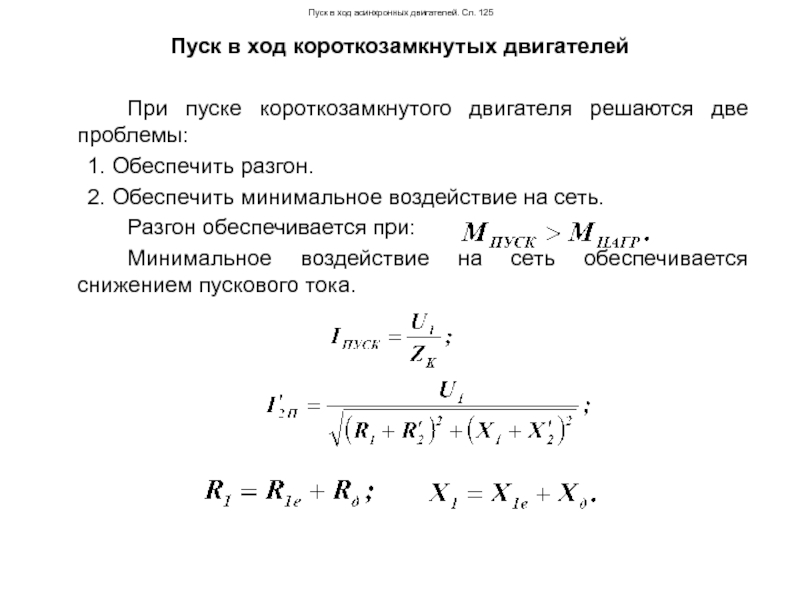

Пуск в ход короткозамкнутых двигателей

При

пуске короткозамкнутого двигателя решаются две проблемы:
1. Обеспечить разгон.
2. Обеспечить минимальное воздействие на сеть.
Разгон обеспечивается при:
Минимальное воздействие на сеть обеспечивается снижением пускового тока.







Слайд 128Пуск в ход асинхронных двигателей. Сл. 126
Пусковые характеристики:




переключение обмотки статора с

на Y :

Слайд 129Пуск в ход асинхронных двигателей. Сл. 127
Пуск в ход короткозамкнутых

двигателей

При пуске короткозамкнутого двигателя решаются две проблемы:
1. Обеспечить разгон.
2. Обеспечить минимальное воздействие на сеть.
Разгон обеспечивается при:

Минимальное воздействие на сеть обеспечивается снижением пускового тока:




Слайд 130Пуск в ход асинхронных двигателей. Сл. 128
Пусковые характеристики:




переключение обмотки статора с

на Y :

Слайд 131Пуск в ход асинхронных двигателей. Сл. 129















Схема включения (а) и графики

изменения момента и тока (фазного) при пуске (б) асинхронного двигателя с короткозамкнутым ротором переключением обмотки статора со звезды на треугольник

Слайд 132Пуск в ход асинхронных двигателей. Сл. 130














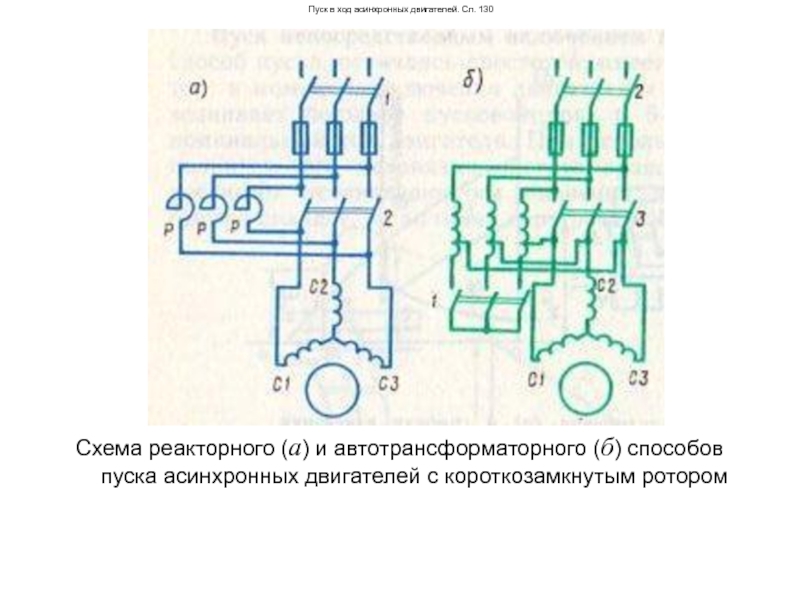

Схема реакторного (а) и автотрансформаторного

(б) способов пуска асинхронных двигателей с короткозамкнутым ротором

Слайд 133

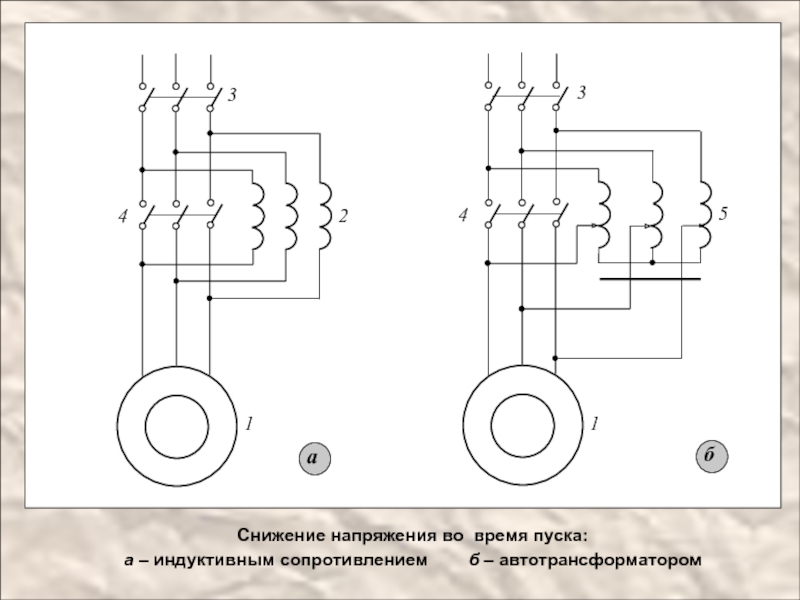

Снижение напряжения во время пуска:
а – индуктивным сопротивлением


б – автотрансформатором

Слайд 134Пуск в ход асинхронных двигателей. Сл. 132

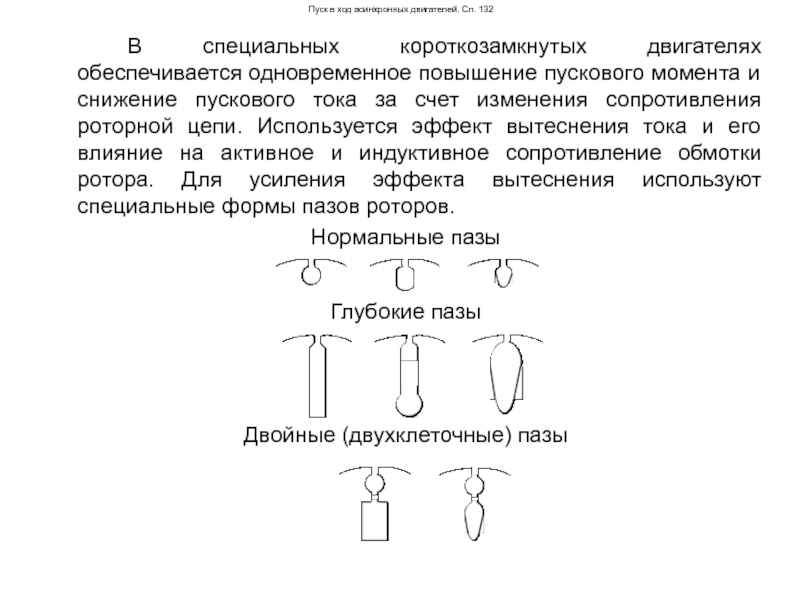

В специальных короткозамкнутых двигателях обеспечивается

одновременное повышение пускового момента и снижение пускового тока за счет изменения сопротивления роторной цепи. Используется эффект вытеснения тока и его влияние на активное и индуктивное сопротивление обмотки ротора. Для усиления эффекта вытеснения используют специальные формы пазов роторов.
Нормальные пазы


Глубокие пазы



Двойные (двухклеточные) пазы


Слайд 135Пуск в ход асинхронных двигателей. Сл. 133
Двухклеточный двигатель









При пуске


Слайд 136Пуск в ход асинхронных двигателей. Сл. 134







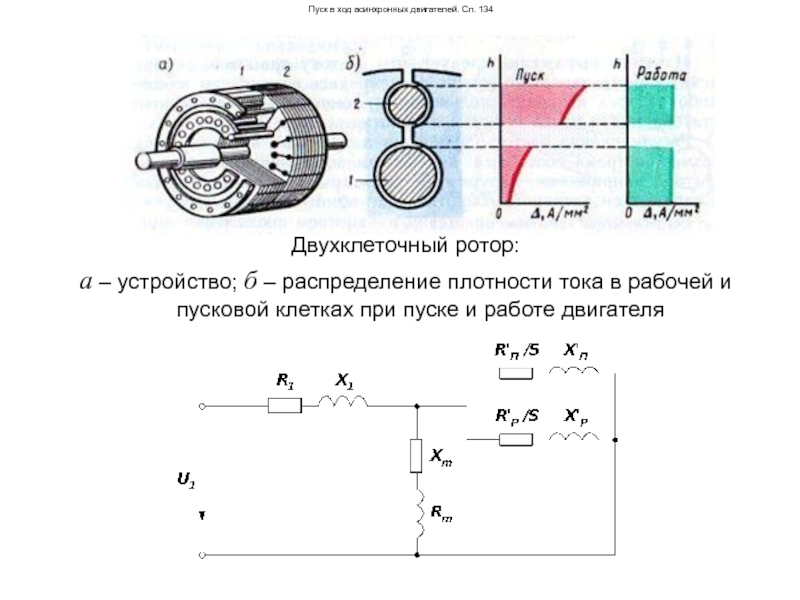

Двухклеточный ротор:
а – устройство; б

– распределение плотности тока в рабочей и пусковой клетках при пуске и работе двигателя

Слайд 137Пуск в ход асинхронных двигателей. Сл. 135

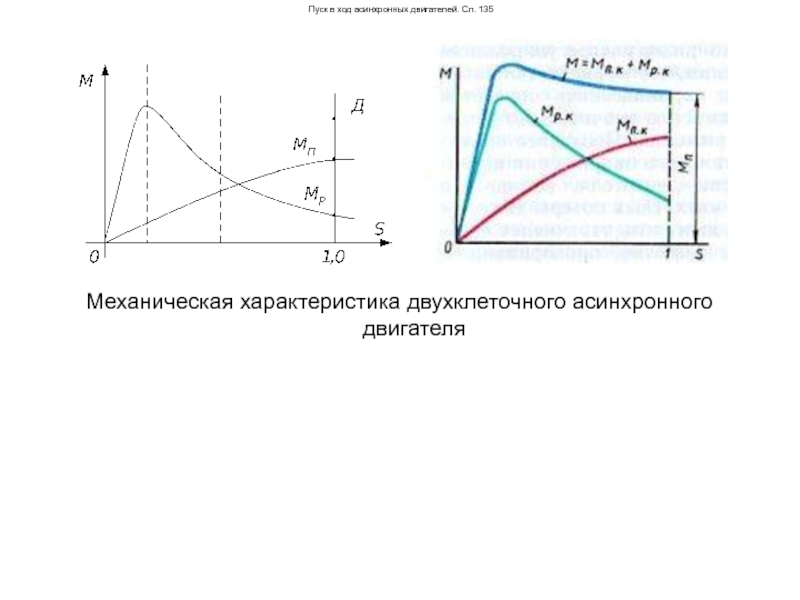

Механическая характеристика двухклеточного асинхронного двигателя

Слайд 138Пуск в ход асинхронных двигателей. Сл. 136

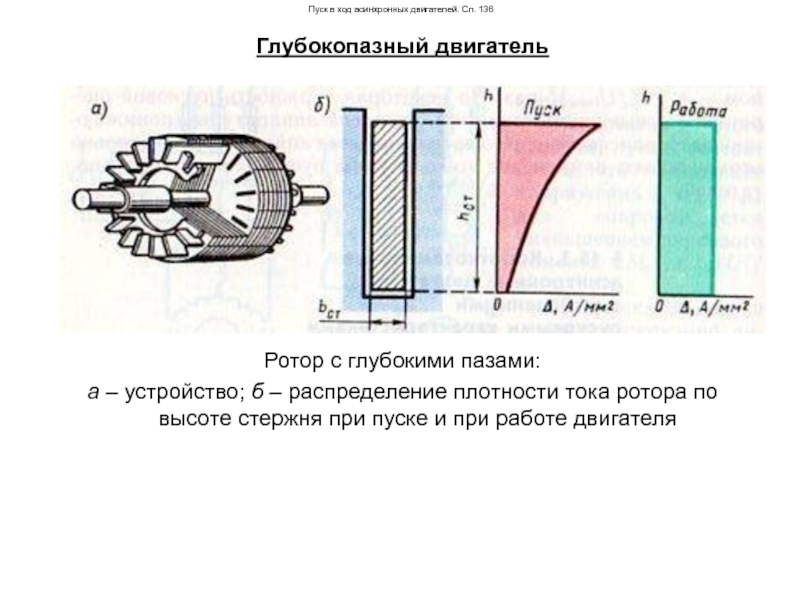

Глубокопазный двигатель










Ротор с глубокими пазами:
а

– устройство; б – распределение плотности тока ротора по высоте стержня при пуске и при работе двигателя

Слайд 139Пуск в ход асинхронных двигателей. Сл. 137







Бутылочная форма стержней ротора

Слайд 140Пуск в ход асинхронных двигателей. Сл. 138

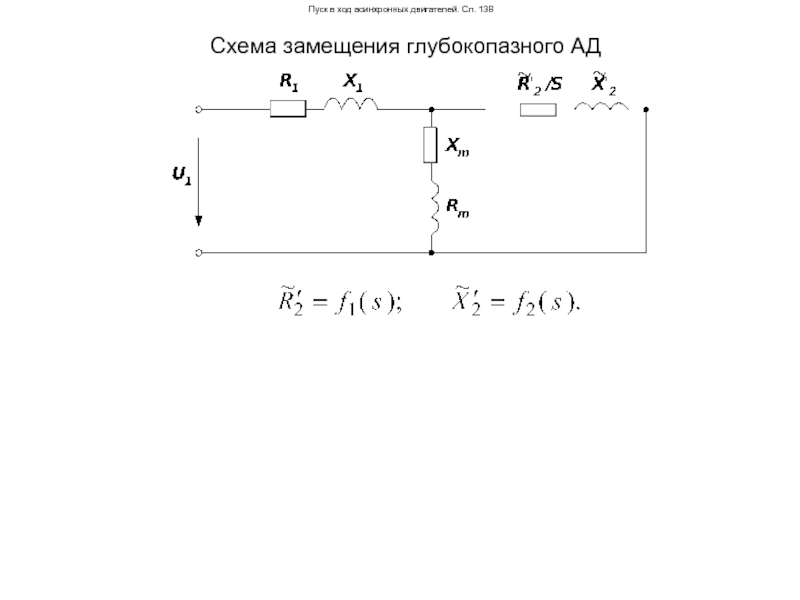

Схема замещения глубокопазного АД

Слайд 141









Формы паза двухклеточного

двигателя:
а – с двумя стержнями
б - с одним стержнем

а

б

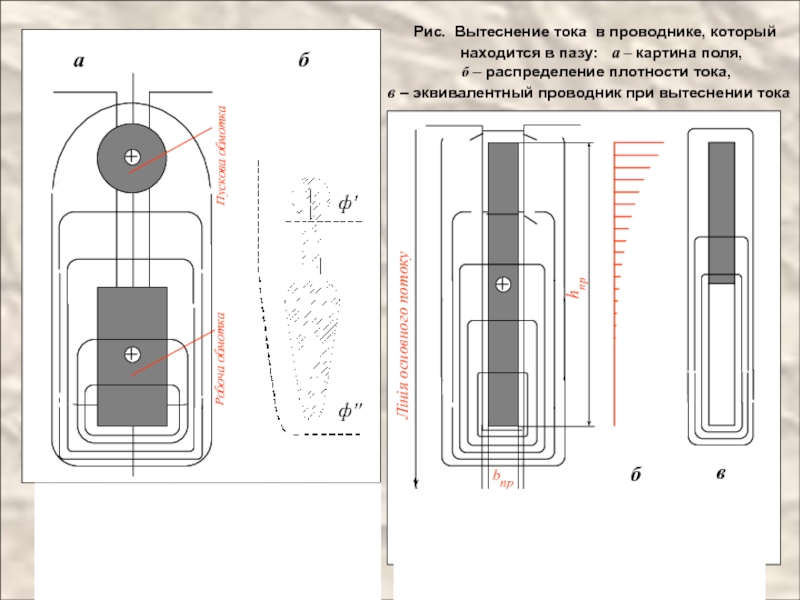

Рис. Вытеснение тока в проводнике, который
находится в пазу: а – картина поля,
б – распределение плотности тока,
в – эквивалентный проводник при вытеснении тока

Лінія основного потоку

+

+

+

Пускова обмотка

Робоча обмотка




hпр












bпр

bп

а

б

в



Слайд 142Пуск в ход асинхронных двигателей. Сл. 140

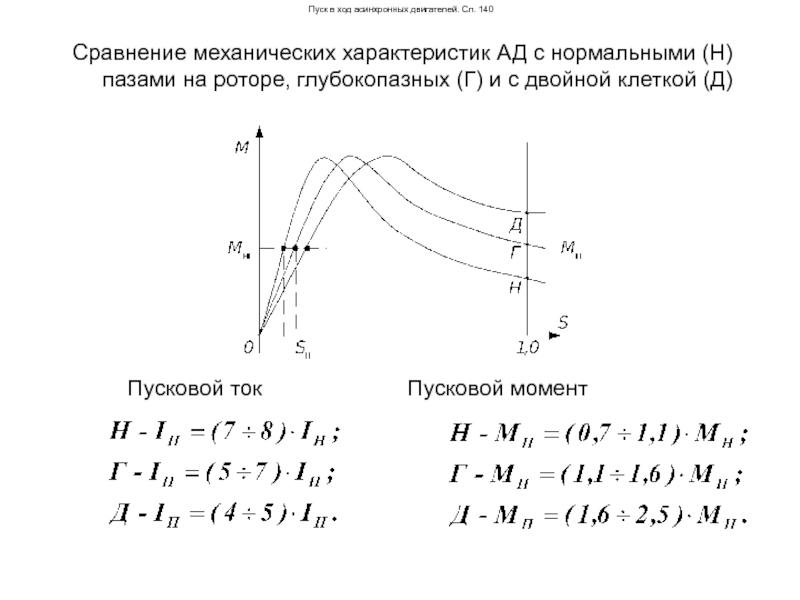

Сравнение механических характеристик АД с

нормальными (Н) пазами на роторе, глубокопазных (Г) и с двойной клеткой (Д)









Пусковой ток Пусковой момент

Слайд 143Регулирование частоты вращения асинхронных двигателей. Сл. 141
Регулирование частоты вращения
асинхронных двигателей

1.

Способы регулирования частоты вращения АД
2. Регулирование изменением скольжения.
3. Регулирование изменением частоты вращения поля статора.
4. Многоскоростные асинхронные двигатели.
Способы регулирования





Слайд 144Регулирование частоты вращения асинхронных двигателей. Сл. 142

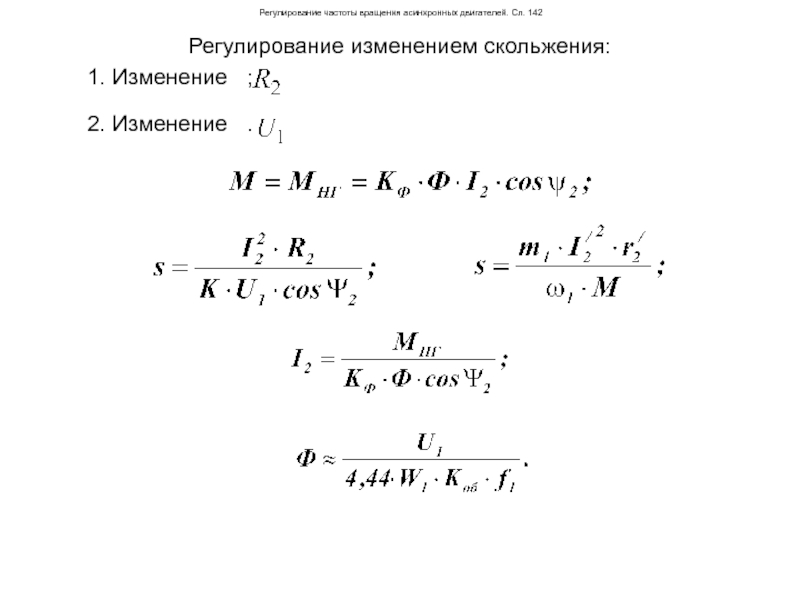

Регулирование изменением скольжения:
1. Изменение ;
2.

Изменение .







Слайд 145Регулирование частоты вращения асинхронных двигателей. Сл. 143

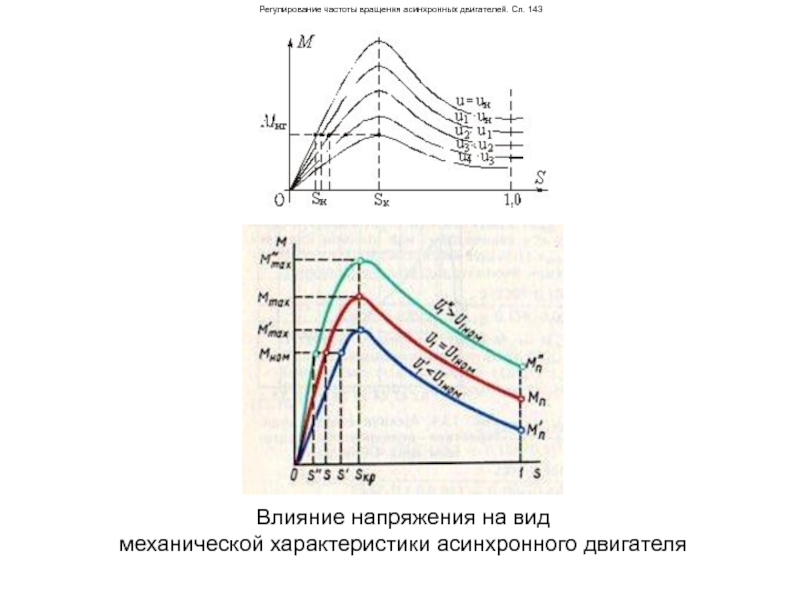

Влияние напряжения на вид
механической

характеристики асинхронного двигателя

Слайд 146Регулирование частоты вращения асинхронных двигателей. Сл. 144

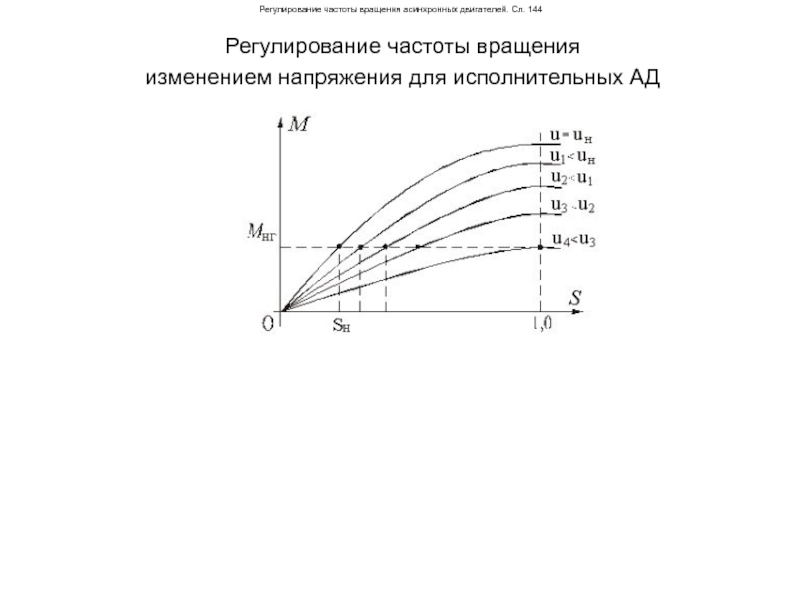

Регулирование частоты вращения
изменением напряжения

для исполнительных АД

Слайд 147Регулирование частоты вращения асинхронных двигателей. Сл. 145








Влияние активного сопротивления

обмотки ротора на механическую характеристику асинхронного двигателя

Слайд 148Регулирование частоты вращения асинхронных двигателей. Сл. 146

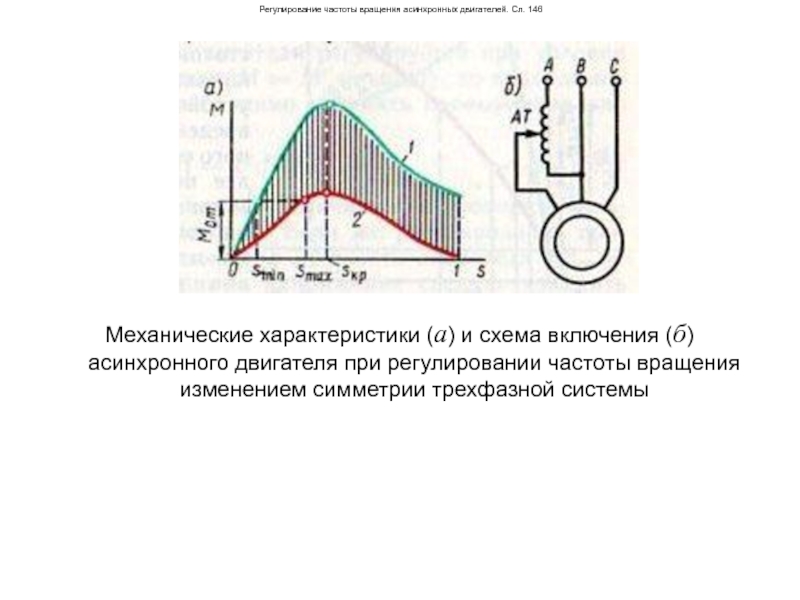

Механические характеристики (а) и схема

включения (б) асинхронного двигателя при регулировании частоты вращения изменением симметрии трехфазной системы

Слайд 149Регулирование частоты вращения асинхронных двигателей. Сл. 147

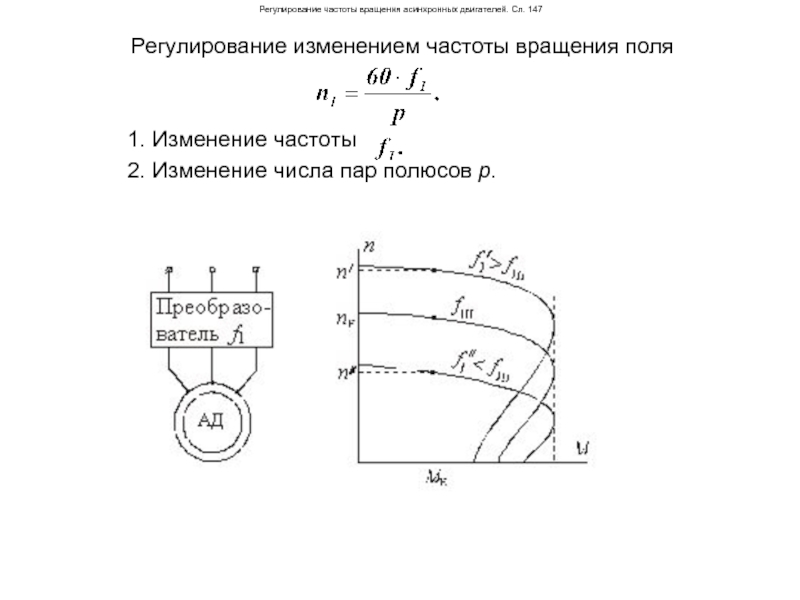

Регулирование изменением частоты вращения поля


1.

Изменение частоты
2. Изменение числа пар полюсов р.



Слайд 150Регулирование частоты вращения асинхронных двигателей. Сл. 148
Можно считать, что







При




следовательно







Слайд 151Регулирование частоты вращения асинхронных двигателей. Сл. 149

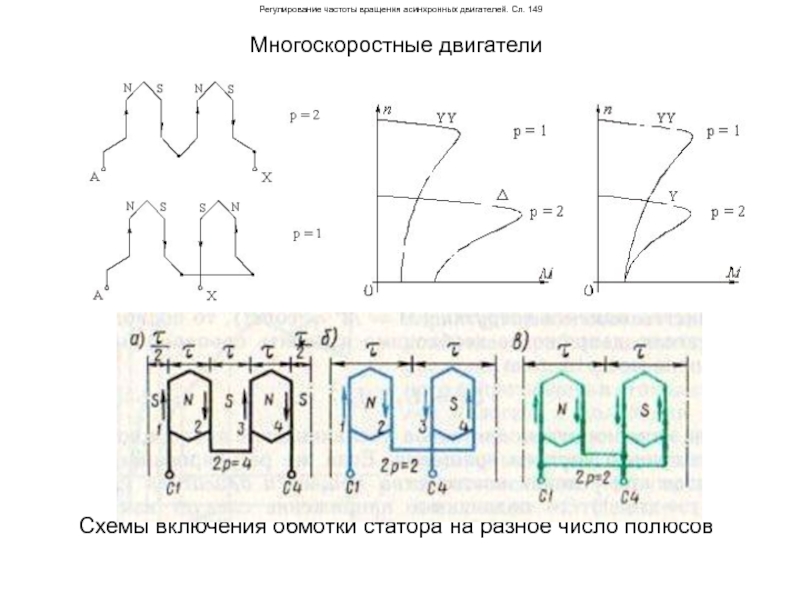

Многоскоростные двигатели
















Схемы включения обмотки статора

на разное число полюсов

Слайд 152Регулирование частоты вращения асинхронных двигателей. Сл. 150

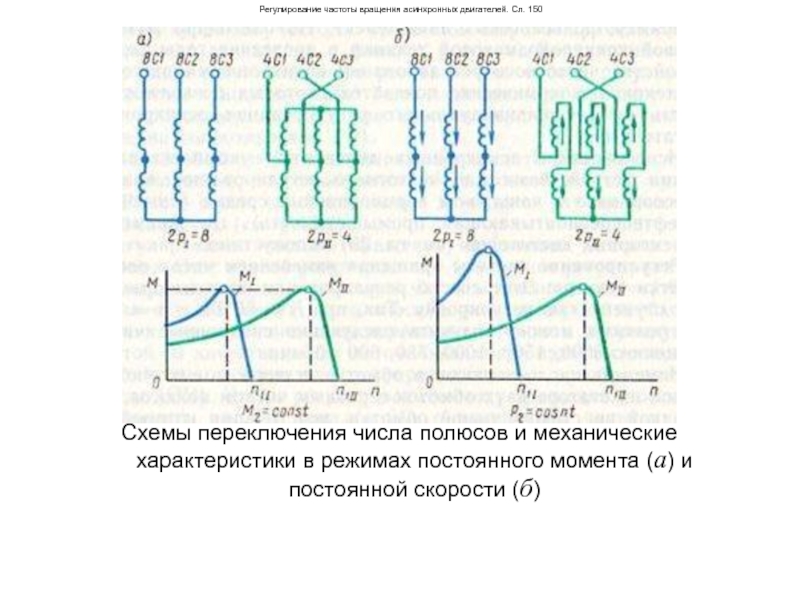

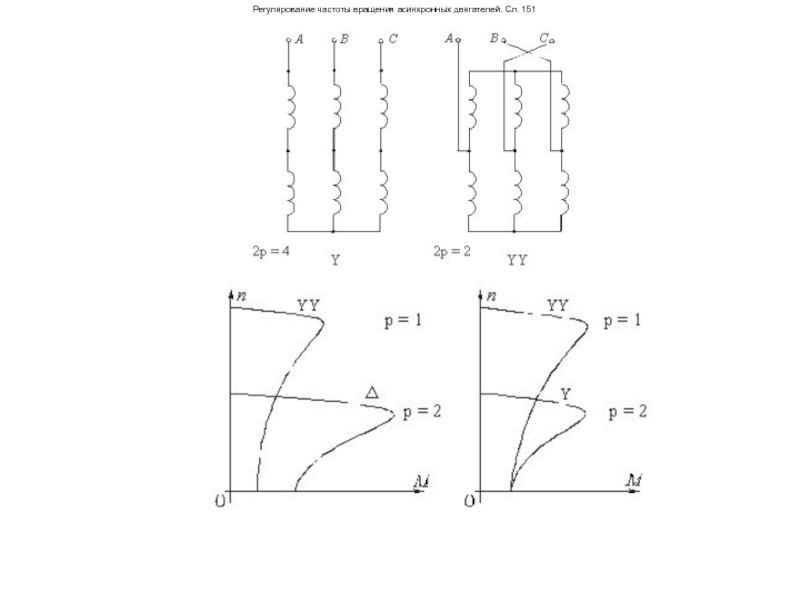

Схемы переключения числа полюсов и

механические характеристики в режимах постоянного момента (а) и постоянной скорости (б)

Слайд 153Регулирование частоты вращения асинхронных двигателей. Сл. 151

Слайд 154Тормозные режимы асинхронных двигателей. Сл. 152

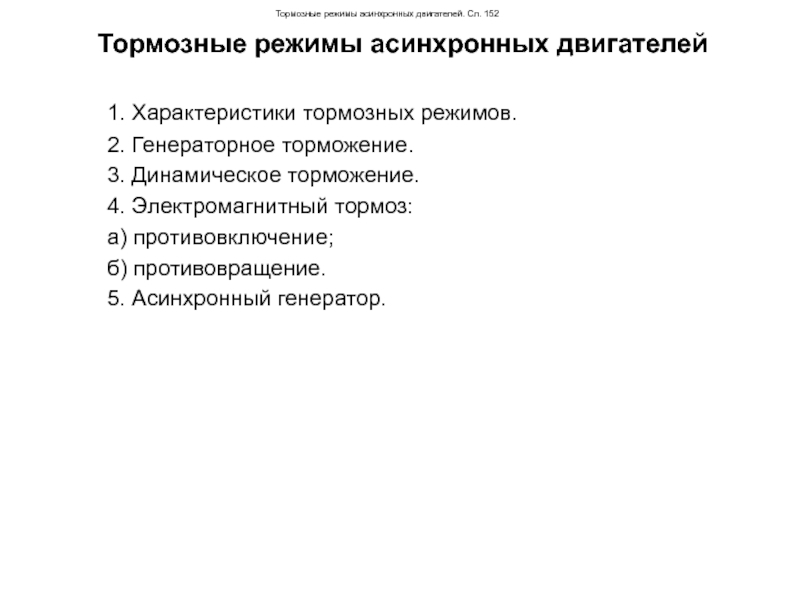

Тормозные режимы асинхронных двигателей

1. Характеристики тормозных

режимов.
2. Генераторное торможение.
3. Динамическое торможение.
4. Электромагнитный тормоз:
а) противовключение;
б) противовращение.
5. Асинхронный генератор.


Слайд 155Тормозные режимы асинхронных двигателей. Сл. 153

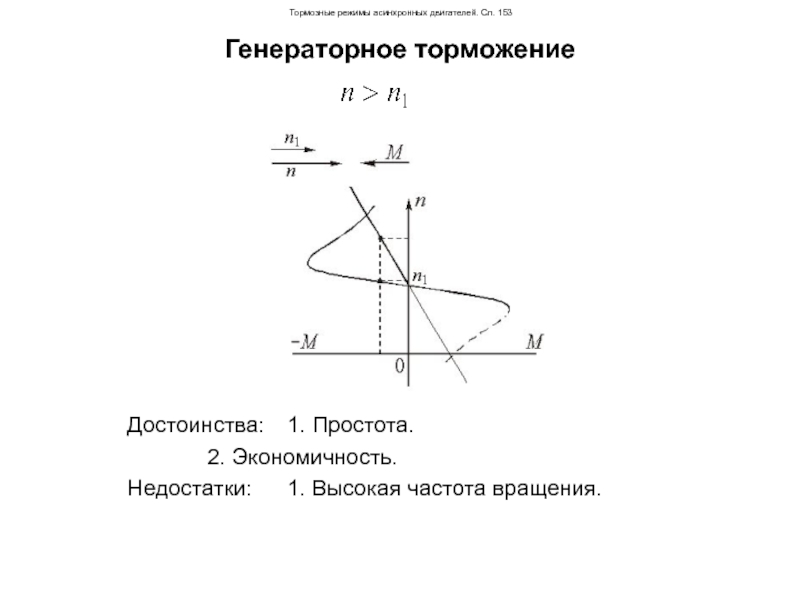

Генераторное торможение









Достоинства: 1. Простота.
2. Экономичность.
Недостатки: 1. Высокая

частота вращения.


Слайд 156Тормозные режимы асинхронных двигателей. Сл. 154

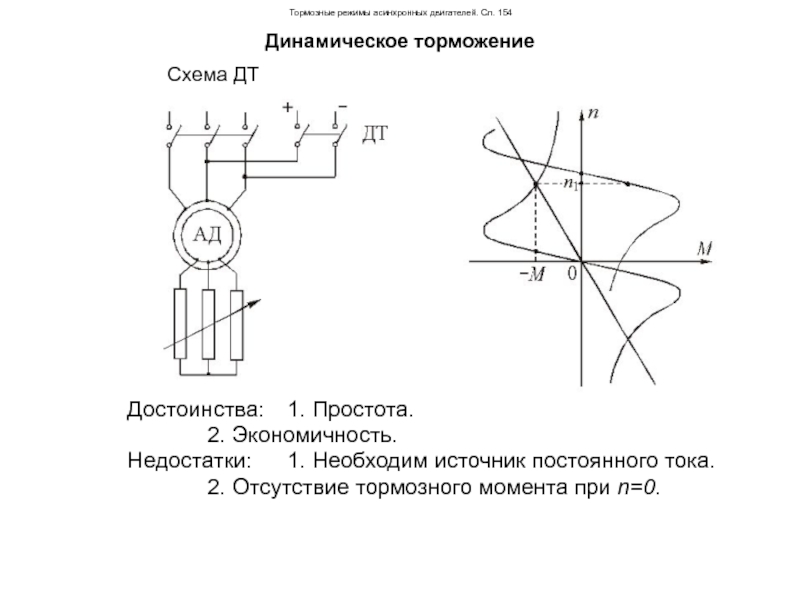

Динамическое торможение

Схема ДТ































Достоинства: 1. Простота.
2. Экономичность.
Недостатки: 1. Необходим

источник постоянного тока.
2. Отсутствие тормозного момента при n=0.

Слайд 157Тормозные режимы асинхронных двигателей. Сл. 155
Электромагнитный тормоз












Достоинства: 1. Наиболее эффективный и

надежный способ торможения.
2. Возможность стопорения.
Недостатки: 1. Неэкономичность.

Слайд 158Тормозные режимы асинхронных двигателей. Сл. 156

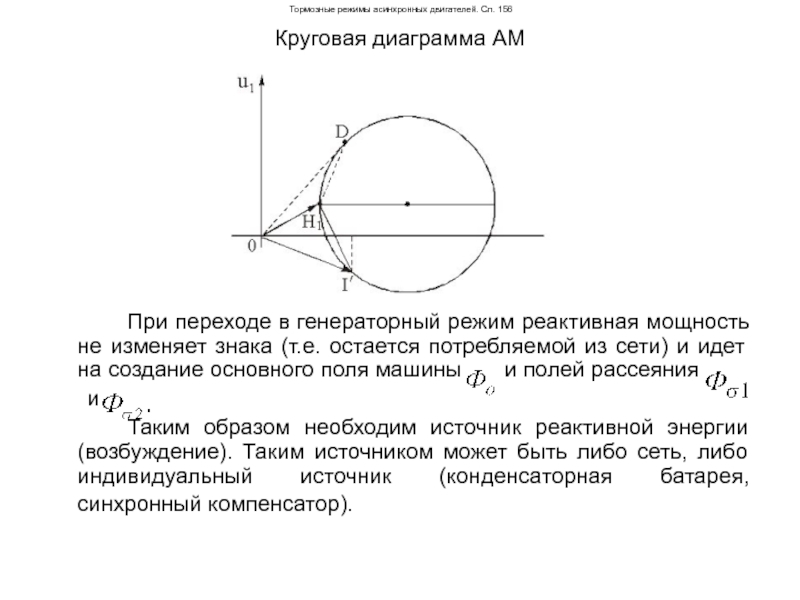

Круговая диаграмма АМ









При переходе в генераторный

режим реактивная мощность не изменяет знака (т.е. остается потребляемой из сети) и идет на создание основного поля машины и полей рассеяния
и
Таким образом необходим источник реактивной энергии (возбуждение). Таким источником может быть либо сеть, либо индивидуальный источник (конденсаторная батарея, синхронный компенсатор).




Слайд 159Тормозные режимы асинхронных двигателей. Сл. 157

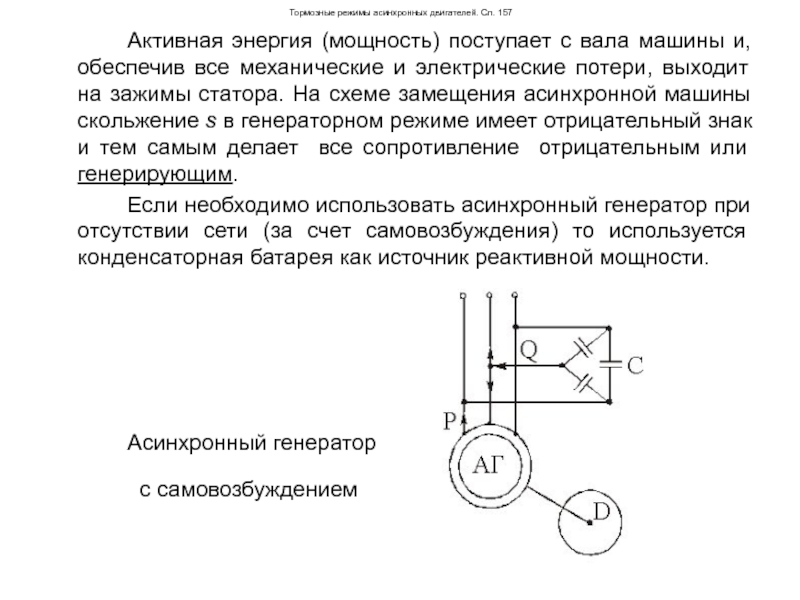

Активная энергия (мощность) поступает с вала

машины и, обеспечив все механические и электрические потери, выходит на зажимы статора. На схеме замещения асинхронной машины скольжение s в генераторном режиме имеет отрицательный знак и тем самым делает все сопротивление отрицательным или генерирующим.
Если необходимо использовать асинхронный генератор при отсутствии сети (за счет самовозбуждения) то используется конденсаторная батарея как источник реактивной мощности.





Асинхронный генератор
с самовозбуждением

Слайд 160НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД

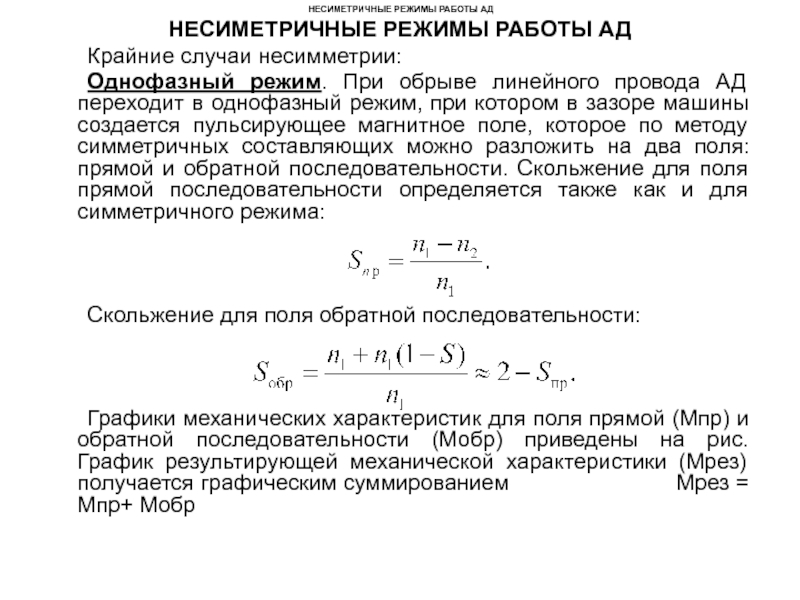

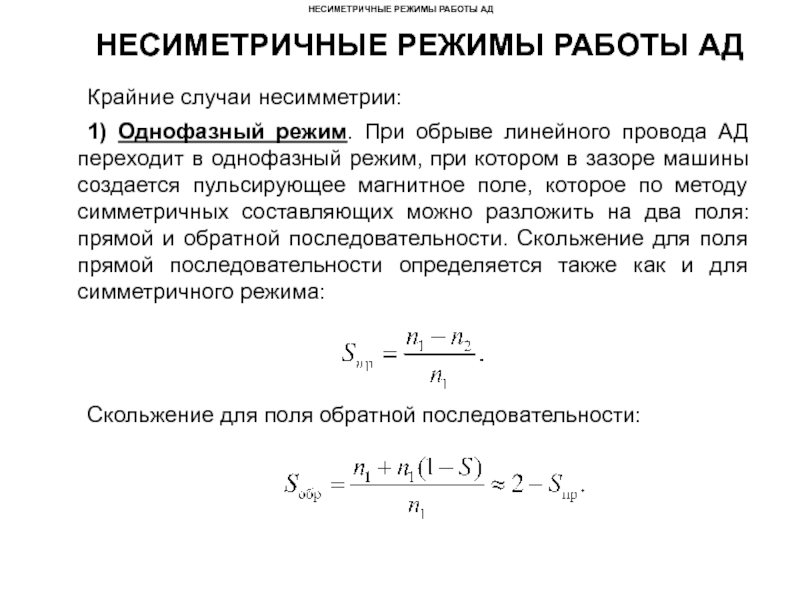

НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД
Крайние случаи несимметрии:
1) Однофазный режим.

При обрыве линейного провода АД переходит в однофазный режим, при котором в зазоре машины создается пульсирующее магнитное поле, которое по методу симметричных составляющих можно разложить на два поля: прямой и обратной последовательности. Скольжение для поля прямой последовательности определяется также как и для симметричного режима:



Скольжение для поля обратной последовательности:



Слайд 161НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД

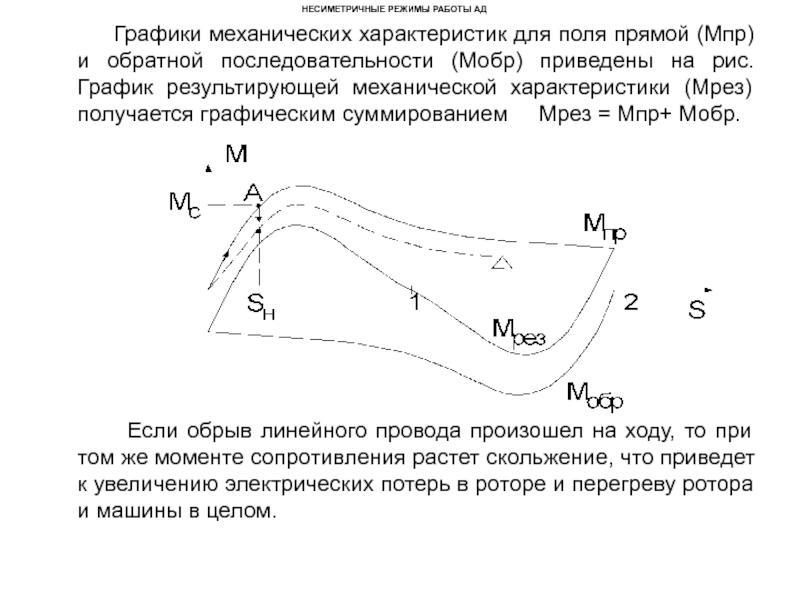

Графики механических характеристик для поля

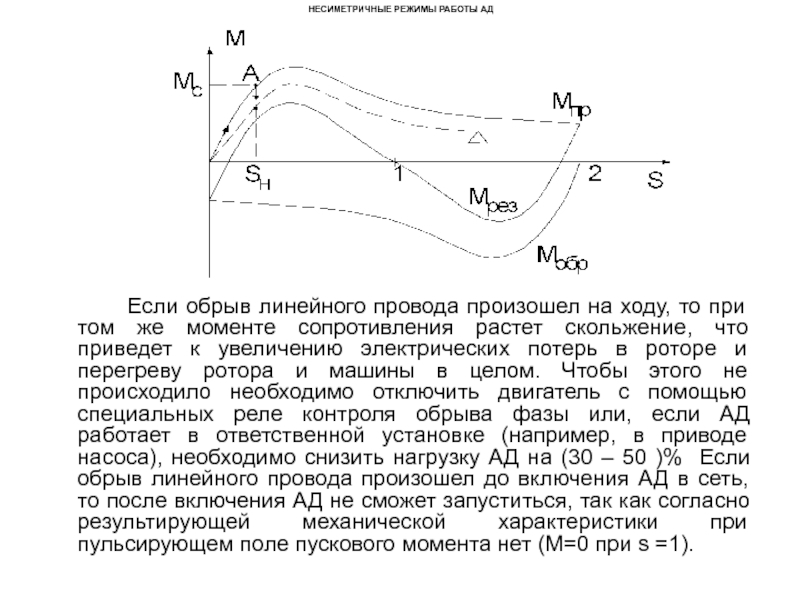

прямой (Мпр) и обратной последовательности (Мобр) приведены на рис. График результирующей механической характеристики (Мрез) получается графическим суммированием Мрез = Мпр+ Мобр.










Если обрыв линейного провода произошел на ходу, то при том же моменте сопротивления растет скольжение, что приведет к увеличению электрических потерь в роторе и перегреву ротора и машины в целом.

Слайд 162НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД

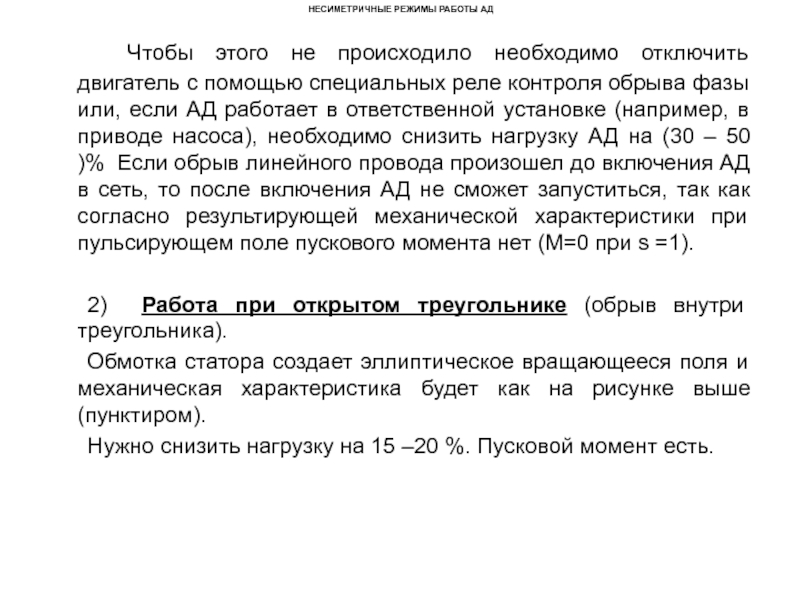

Чтобы этого не происходило необходимо отключить двигатель с

помощью специальных реле контроля обрыва фазы или, если АД работает в ответственной установке (например, в приводе насоса), необходимо снизить нагрузку АД на (30 – 50 )% Если обрыв линейного провода произошел до включения АД в сеть, то после включения АД не сможет запуститься, так как согласно результирующей механической характеристики при пульсирующем поле пускового момента нет (М=0 при s =1).

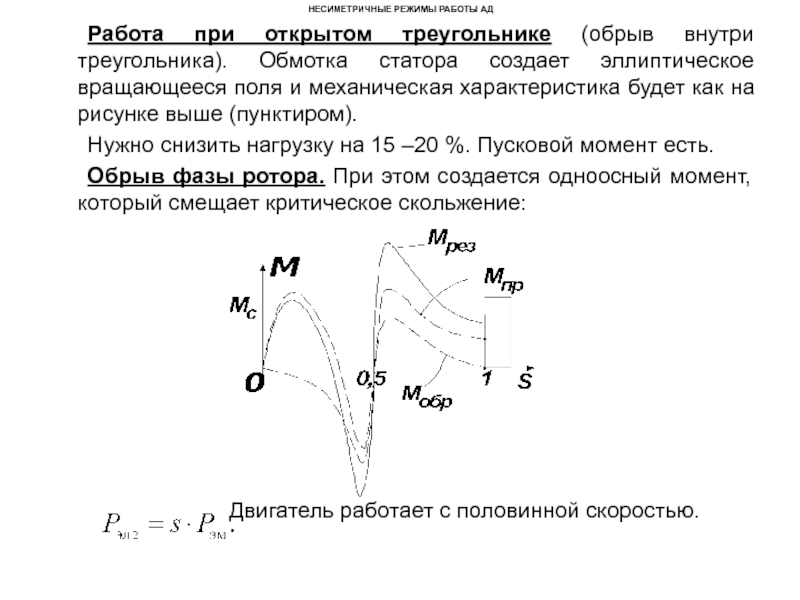

2) Работа при открытом треугольнике (обрыв внутри треугольника).
Обмотка статора создает эллиптическое вращающееся поля и механическая характеристика будет как на рисунке выше (пунктиром).
Нужно снизить нагрузку на 15 –20 %. Пусковой момент есть.

Слайд 163НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД
3) Обрыв фазы ротора
При этом создается одноосный момент,

который смещает критическое скольжение:










Двигатель работает с половинной скоростью.


Слайд 164НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД

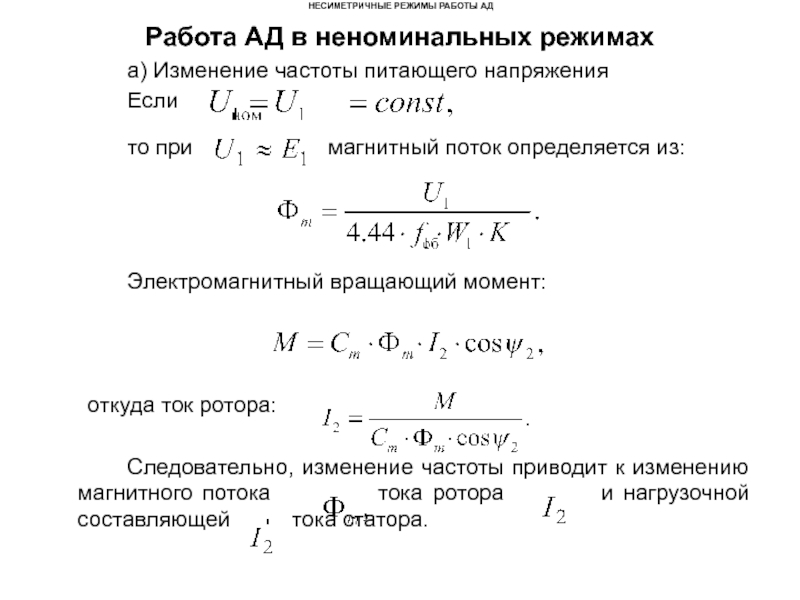

Работа АД в неноминальных режимах
а) Изменение частоты питающего

напряжения
Если
то при магнитный поток определяется из:


Электромагнитный вращающий момент:



откуда ток ротора:

Следовательно, изменение частоты приводит к изменению магнитного потока тока ротора и нагрузочной составляющей тока статора.








Слайд 165НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД

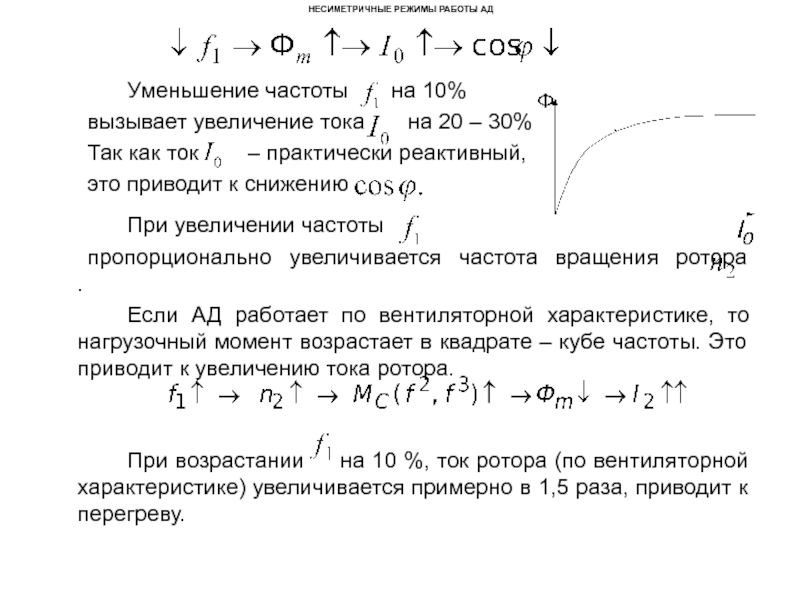

Уменьшение частоты на 10%
вызывает увеличение

тока на 20 – 30%
Так как ток – практически реактивный,
это приводит к снижению

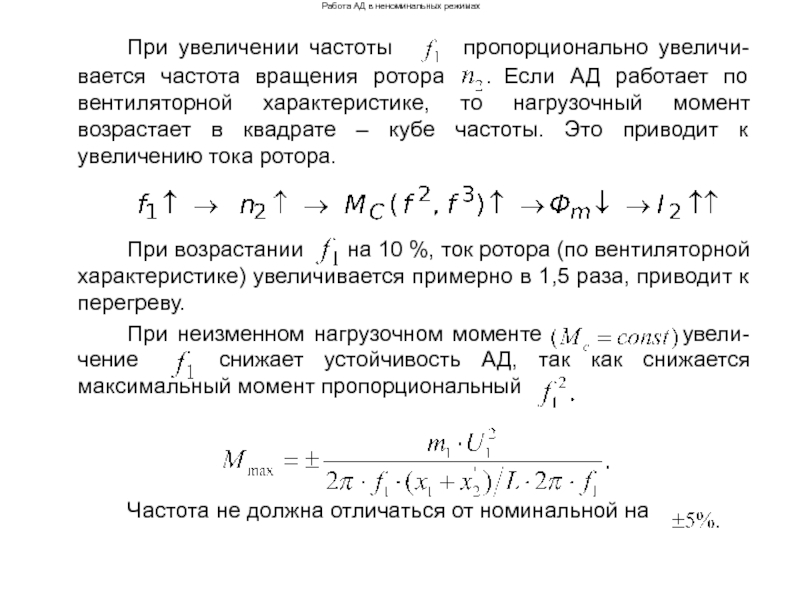

При увеличении частоты
пропорционально увеличивается частота вращения ротора .
Если АД работает по вентиляторной характеристике, то нагрузочный момент возрастает в квадрате – кубе частоты. Это приводит к увеличению тока ротора.


При возрастании на 10 %, ток ротора (по вентиляторной характеристике) увеличивается примерно в 1,5 раза, приводит к перегреву.










Слайд 166НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД
При неизменном нагрузочном моменте


увеличение снижает устойчивость АД, так как снижается максимальный момент пропорциональный



Частота не должна отличаться от номинальной на
б) Изменение подведенного напряжения
Пусть












Слайд 167НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД







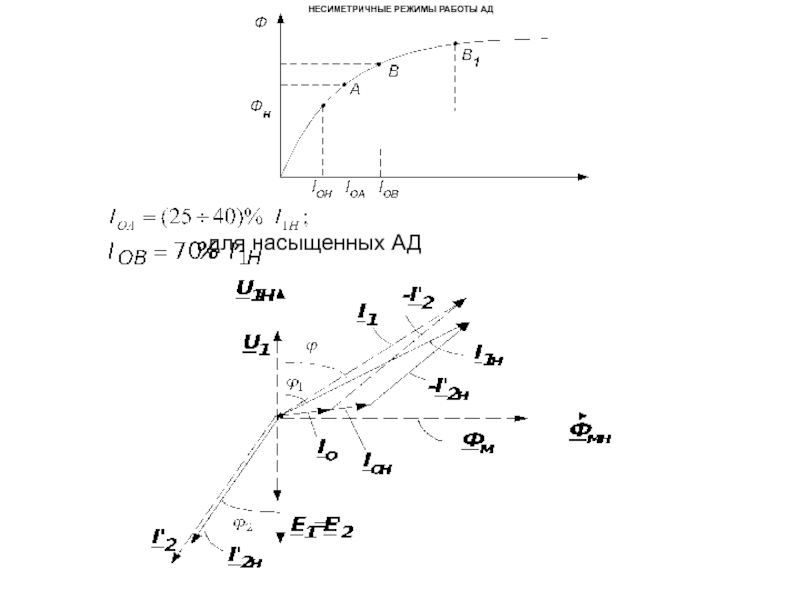

для насыщенных АД


Слайд 168НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД

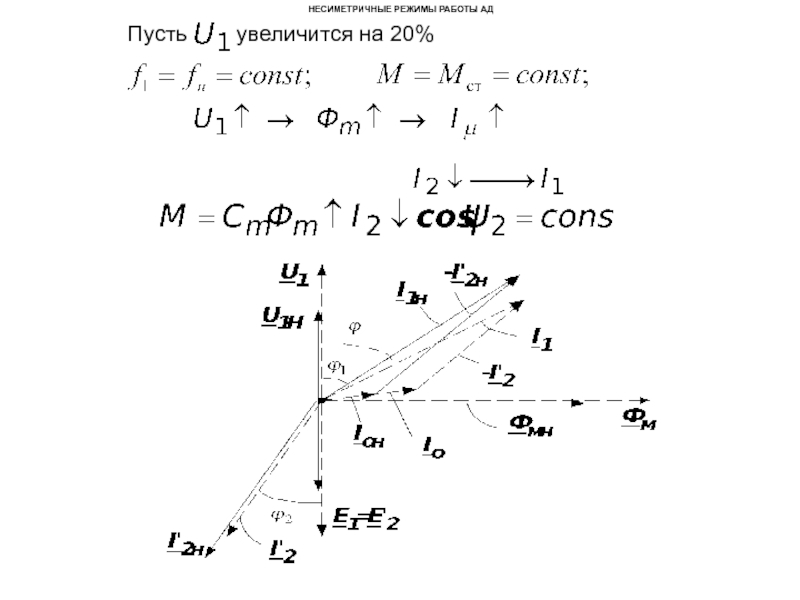

Пусть увеличится на 20%





Слайд 169Индукционный регулятор напряжения и фазорегулятор. Сл. 158

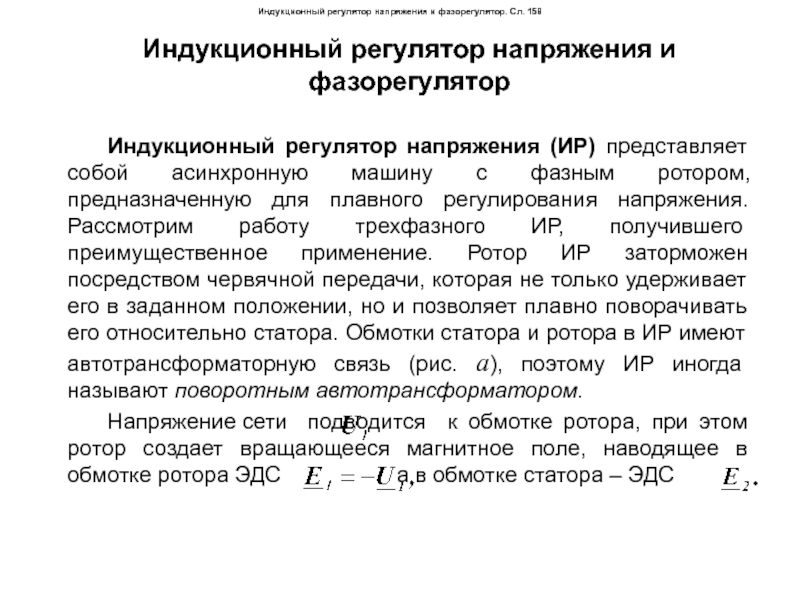

Индукционный регулятор напряжения и фазорегулятор

Индукционный

регулятор напряжения (ИР) представляет собой асинхронную машину с фазным ротором, предназначенную для плавного регулирования напряжения. Рассмотрим работу трехфазного ИР, получившего преимущественное применение. Ротор ИР заторможен посредством червячной передачи, которая не только удерживает его в заданном положении, но и позволяет плавно поворачивать его относительно статора. Обмотки статора и ротора в ИР имеют автотрансформаторную связь (рис. а), поэтому ИР иногда называют поворотным автотрансформатором.
Напряжение сети подводится к обмотке ротора, при этом ротор создает вращающееся магнитное поле, наводящее в обмотке ротора ЭДС а в обмотке статора – ЭДС

Слайд 170Индукционный регулятор напряжения и фазорегулятор. Сл. 159















Схемы соединения индукционного регулятора напряжения

(а) и фазорегулятора (б)

Слайд 171Индукционный регулятор напряжения и фазорегулятор. Сл. 160

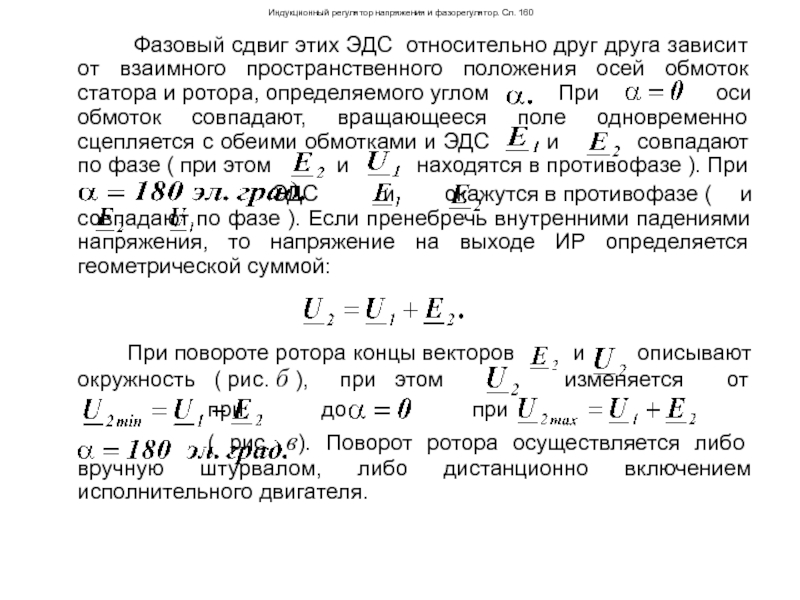

Фазовый сдвиг этих ЭДС

относительно друг друга зависит от взаимного пространственного положения осей обмоток статора и ротора, определяемого углом При оси обмоток совпадают, вращающееся поле одновременно сцепляется с обеими обмотками и ЭДС и совпадают по фазе ( при этом и находятся в противофазе ). При
ЭДС и окажутся в противофазе ( и совпадают по фазе ). Если пренебречь внутренними падениями напряжения, то напряжение на выходе ИР определяется геометрической суммой:


При повороте ротора концы векторов и описывают окружность ( рис. б ), при этом изменяется от
при до при
( рис. в). Поворот ротора осуществляется либо вручную штурвалом, либо дистанционно включением исполнительного двигателя.

Слайд 172Индукционный регулятор напряжения и фазорегулятор. Сл. 161

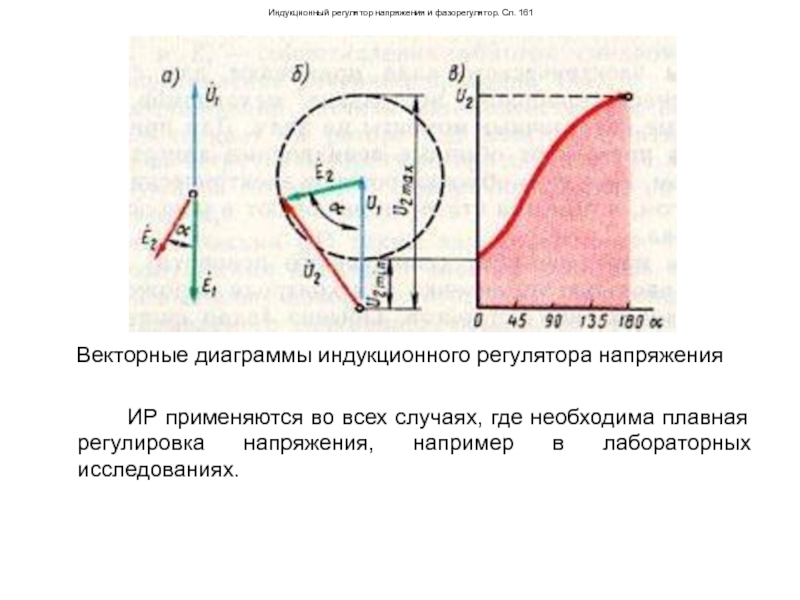

Векторные диаграммы индукционного регулятора напряжения

ИР

применяются во всех случаях, где необходима плавная регулировка напряжения, например в лабораторных исследованиях.

Слайд 173Индукционный регулятор напряжения и фазорегулятор. Сл. 162
Фазорегулятор (ФР). Предназначен для изменения

фазы вторичного напряжения относительно первичного при неизменном вторичном напряжении. В отличии от ИР обмотки ротора и статора ФР электрически не соединены друг с другом, т. е. имеют трансформаторную связь (смотри предыдущий рисунок б), поэтому ФР иногда называют поворотным трансформатором.
Изменение фазы вторичного напряжения осуществляется поворотом ротора относительно статора. Первичной обмоткой в ФР обычно является обмотка статора. Фазорегуляторы применяются в устройствах автоматики (для фазового управления) и измерительной технике (для поверки ваттметров и счетчиков).

Слайд 174Асинхронный преобразователь частоты. Сл. 163

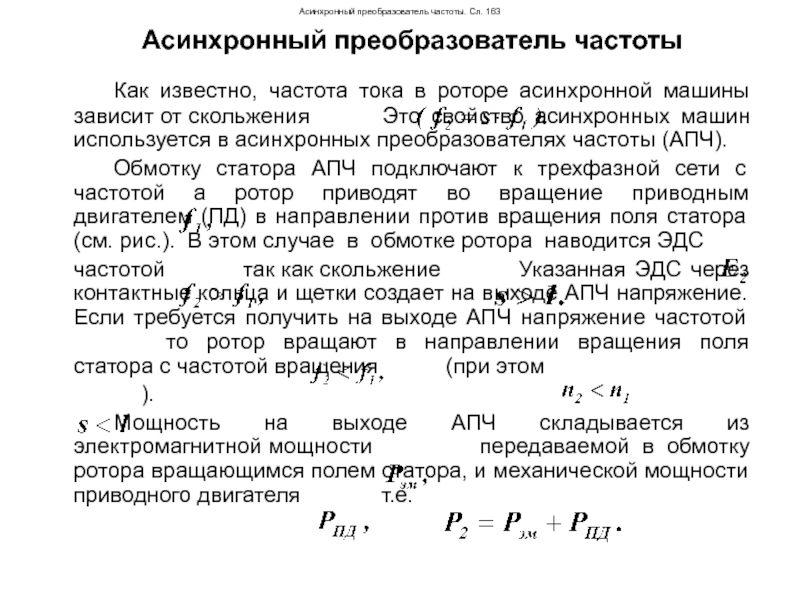

Асинхронный преобразователь частоты

Как известно, частота тока в

роторе асинхронной машины зависит от скольжения Это свойство асинхронных машин используется в асинхронных преобразователях частоты (АПЧ).
Обмотку статора АПЧ подключают к трехфазной сети с частотой а ротор приводят во вращение приводным двигателем (ПД) в направлении против вращения поля статора (см. рис.). В этом случае в обмотке ротора наводится ЭДС
частотой так как скольжение Указанная ЭДС через контактные кольца и щетки создает на выходе АПЧ напряжение. Если требуется получить на выходе АПЧ напряжение частотой то ротор вращают в направлении вращения поля статора с частотой вращения (при этом
).
Мощность на выходе АПЧ складывается из электромагнитной мощности передаваемой в обмотку ротора вращающимся полем статора, и механической мощности приводного двигателя т.е.

Слайд 175Асинхронный преобразователь частоты. Сл. 164












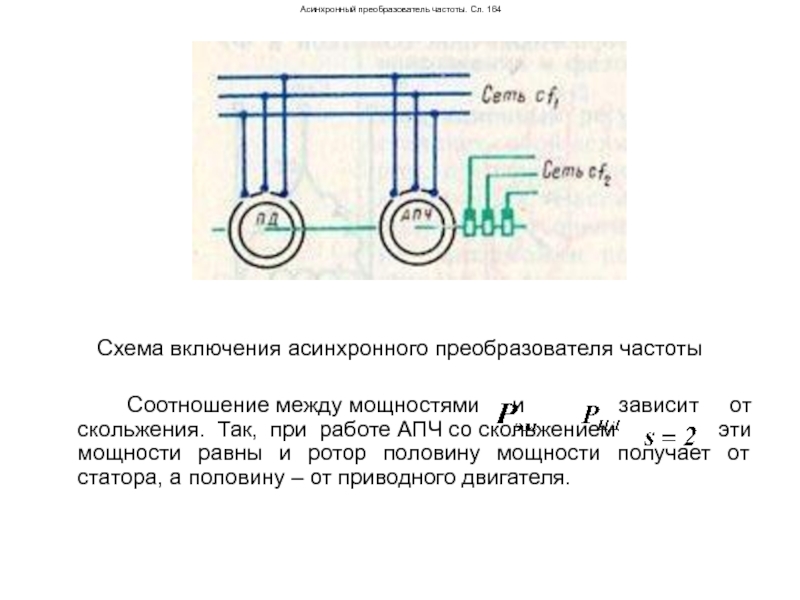

Схема включения асинхронного преобразователя частоты

Соотношение между мощностями

и зависит от скольжения. Так, при работе АПЧ со скольжением эти мощности равны и ротор половину мощности получает от статора, а половину – от приводного двигателя.

Слайд 176Асинхронный преобразователь частоты. Сл. 165

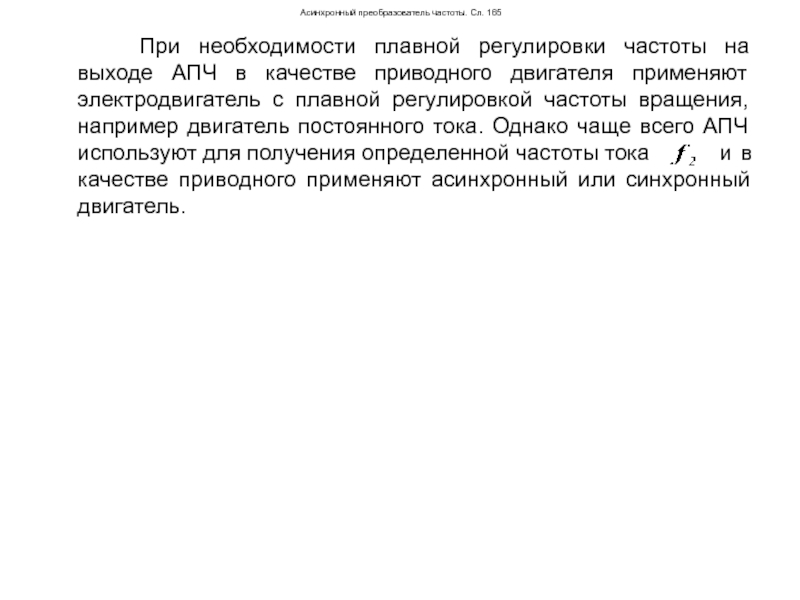

При необходимости плавной регулировки частоты на

выходе АПЧ в качестве приводного двигателя применяют электродвигатель с плавной регулировкой частоты вращения, например двигатель постоянного тока. Однако чаще всего АПЧ используют для получения определенной частоты тока и в качестве приводного применяют асинхронный или синхронный двигатель.

Слайд 177Электрические машины синхронной связи. Сл. 166
Электрические машины синхронной связи

В современной технике

часто возникает необходимость в синхронизации вращения или поворота осей механизмов. Эта задача успешно решается с помощью системы синхронной связи.
Синхронной связью называют электрическую связь, которая обеспечивает одновременное вращение или одновременный поворот двух (или более) находящихся на расстоянии друг от друга и механически не связанных валов. Распространены два вида систем синхронной связи: система «электрического вала» (синхронного вращения) – трансформаторный режим и система «передачи угла» (синхронного поворота) – индикаторный режим.
Системы электрического вала применяют для синхронного (одновременного) вращения нескольких механизмов, имеющих значительные нагрузочные моменты на валу. Для привода таких механизмов применяют обычные асинхронные двигатели с фазным ротором. При этом обмотки роторов электрически соединяют друг с другом, а обмотки статоров включают в общую сеть трехфазного тока.

Слайд 178Электрические машины синхронной связи. Сл. 167

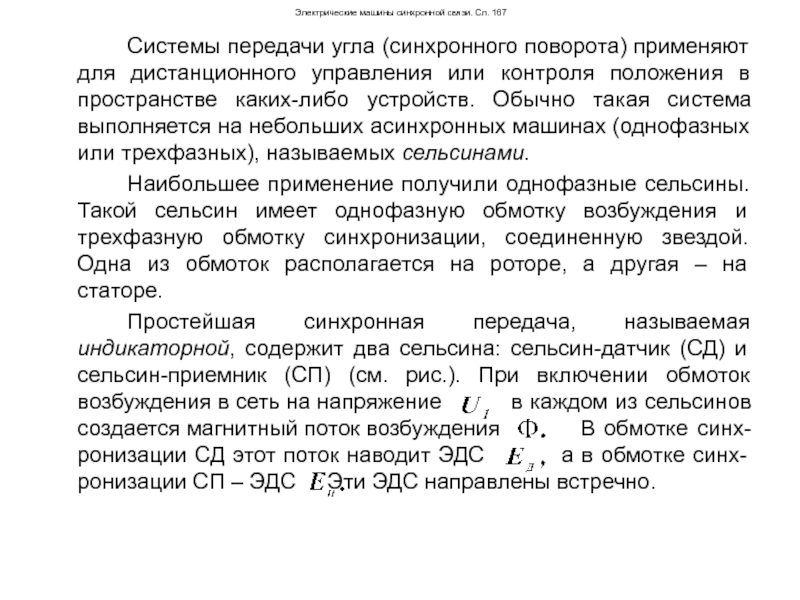

Системы передачи угла (синхронного поворота) применяют

для дистанционного управления или контроля положения в пространстве каких-либо устройств. Обычно такая система выполняется на небольших асинхронных машинах (однофазных или трехфазных), называемых сельсинами.
Наибольшее применение получили однофазные сельсины. Такой сельсин имеет однофазную обмотку возбуждения и трехфазную обмотку синхронизации, соединенную звездой. Одна из обмоток располагается на роторе, а другая – на статоре.
Простейшая синхронная передача, называемая индикаторной, содержит два сельсина: сельсин-датчик (СД) и сельсин-приемник (СП) (см. рис.). При включении обмоток возбуждения в сеть на напряжение в каждом из сельсинов создается магнитный поток возбуждения В обмотке синх-ронизации СД этот поток наводит ЭДС а в обмотке синх-ронизации СП – ЭДС Эти ЭДС направлены встречно.

Слайд 179Электрические машины синхронной связи. Сл. 168
Если роторы СД и СП

занимают одинаковые положения относительно своих статоров, то и система находится в равновесии. Если же ротор СД повернуть на некоторый угол
то ЭДС в обмотке синхронизации СД изменится, равенство ЭДС нарушится и в цепи синхронизации появится результирующая ЭДС












Схема синхронной передачи

Слайд 180Электрические машины синхронной связи. Сл. 169

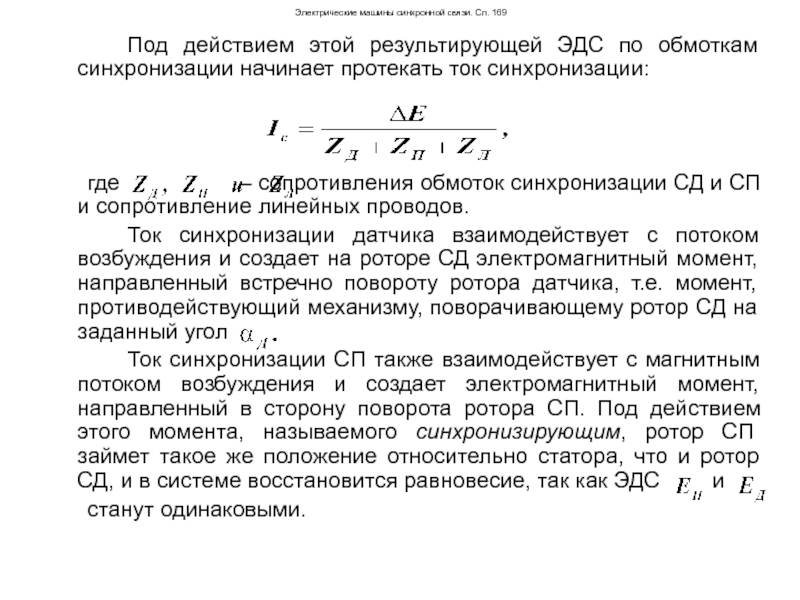

Под действием этой результирующей ЭДС по

обмоткам синхронизации начинает протекать ток синхронизации:



где – сопротивления обмоток синхронизации СД и СП и сопротивление линейных проводов.
Ток синхронизации датчика взаимодействует с потоком возбуждения и создает на роторе СД электромагнитный момент, направленный встречно повороту ротора датчика, т.е. момент, противодействующий механизму, поворачивающему ротор СД на заданный угол
Ток синхронизации СП также взаимодействует с магнитным потоком возбуждения и создает электромагнитный момент, направленный в сторону поворота ротора СП. Под действием этого момента, называемого синхронизирующим, ротор СП займет такое же положение относительно статора, что и ротор СД, и в системе восстановится равновесие, так как ЭДС и
станут одинаковыми.

Слайд 181Электрические машины синхронной связи. Сл. 170

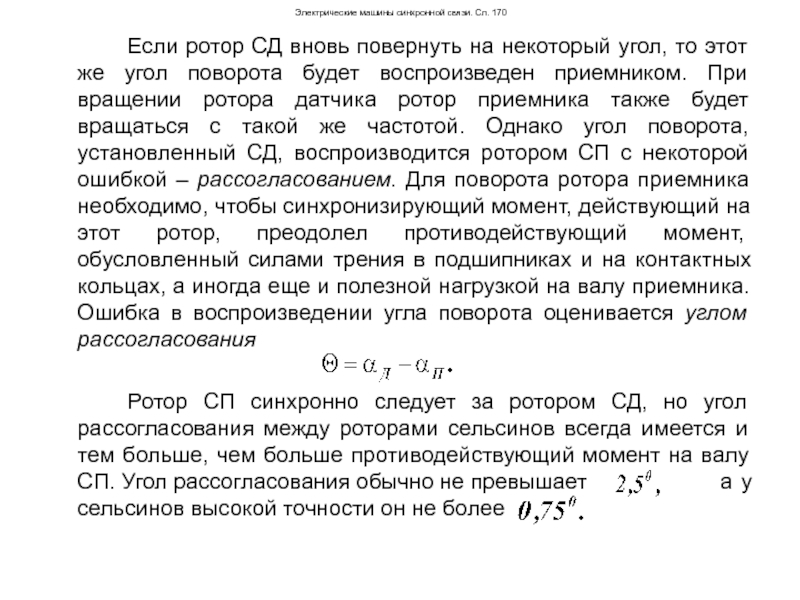

Если ротор СД вновь повернуть на

некоторый угол, то этот же угол поворота будет воспроизведен приемником. При вращении ротора датчика ротор приемника также будет вращаться с такой же частотой. Однако угол поворота, установленный СД, воспроизводится ротором СП с некоторой ошибкой – рассогласованием. Для поворота ротора приемника необходимо, чтобы синхронизирующий момент, действующий на этот ротор, преодолел противодействующий момент, обусловленный силами трения в подшипниках и на контактных кольцах, а иногда еще и полезной нагрузкой на валу приемника. Ошибка в воспроизведении угла поворота оценивается углом рассогласования

Ротор СП синхронно следует за ротором СД, но угол рассогласования между роторами сельсинов всегда имеется и тем больше, чем больше противодействующий момент на валу СП. Угол рассогласования обычно не превышает а у сельсинов высокой точности он не более

Слайд 182Электрические машины синхронной связи. Сл. 171

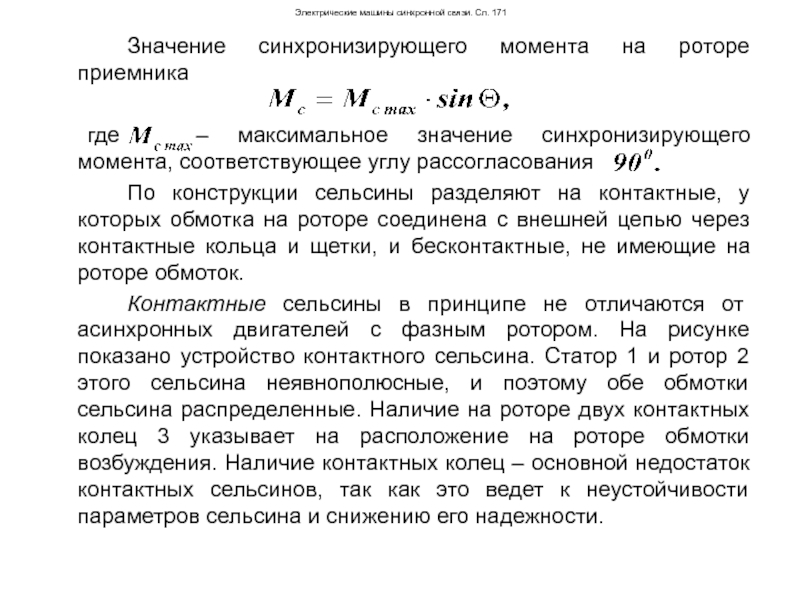

Значение синхронизирующего момента на роторе приемника

где

– максимальное значение синхронизирующего момента, соответствующее углу рассогласования
По конструкции сельсины разделяют на контактные, у которых обмотка на роторе соединена с внешней цепью через контактные кольца и щетки, и бесконтактные, не имеющие на роторе обмоток.
Контактные сельсины в принципе не отличаются от асинхронных двигателей с фазным ротором. На рисунке показано устройство контактного сельсина. Статор 1 и ротор 2 этого сельсина неявнополюсные, и поэтому обе обмотки сельсина распределенные. Наличие на роторе двух контактных колец 3 указывает на расположение на роторе обмотки возбуждения. Наличие контактных колец – основной недостаток контактных сельсинов, так как это ведет к неустойчивости параметров сельсина и снижению его надежности.

Слайд 183Электрические машины синхронной связи. Сл. 172

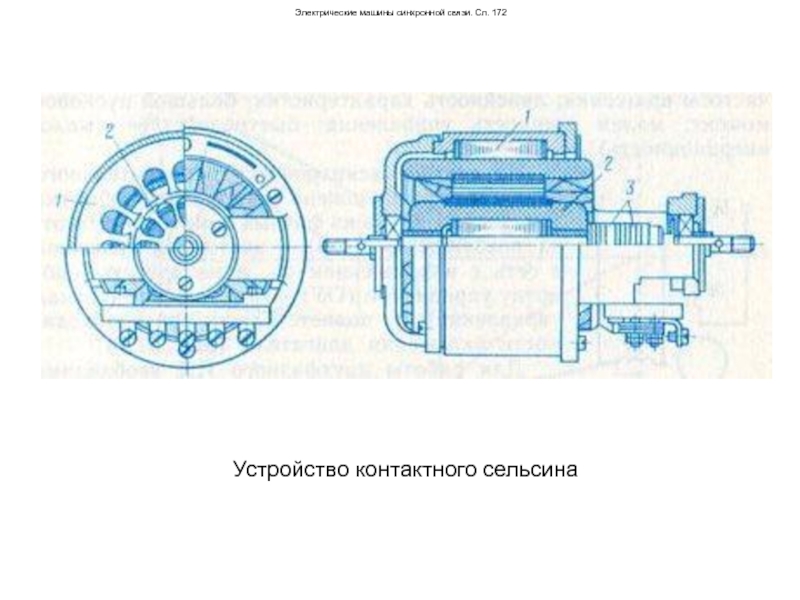

Устройство контактного сельсина

Слайд 184Электрические машины синхронной связи. Сл. 173

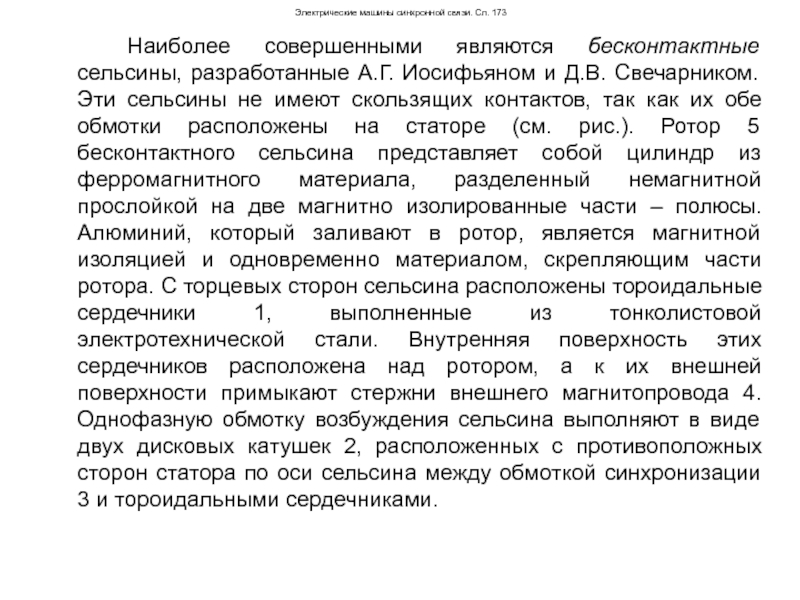

Наиболее совершенными являются бесконтактные сельсины, разработанные

А.Г. Иосифьяном и Д.В. Свечарником. Эти сельсины не имеют скользящих контактов, так как их обе обмотки расположены на статоре (см. рис.). Ротор 5 бесконтактного сельсина представляет собой цилиндр из ферромагнитного материала, разделенный немагнитной прослойкой на две магнитно изолированные части – полюсы. Алюминий, который заливают в ротор, является магнитной изоляцией и одновременно материалом, скрепляющим части ротора. С торцевых сторон сельсина расположены тороидальные сердечники 1, выполненные из тонколистовой электротехнической стали. Внутренняя поверхность этих сердечников расположена над ротором, а к их внешней поверхности примыкают стержни внешнего магнитопровода 4. Однофазную обмотку возбуждения сельсина выполняют в виде двух дисковых катушек 2, расположенных с противоположных сторон статора по оси сельсина между обмоткой синхронизации 3 и тороидальными сердечниками.

Слайд 185Электрические машины синхронной связи. Сл. 174

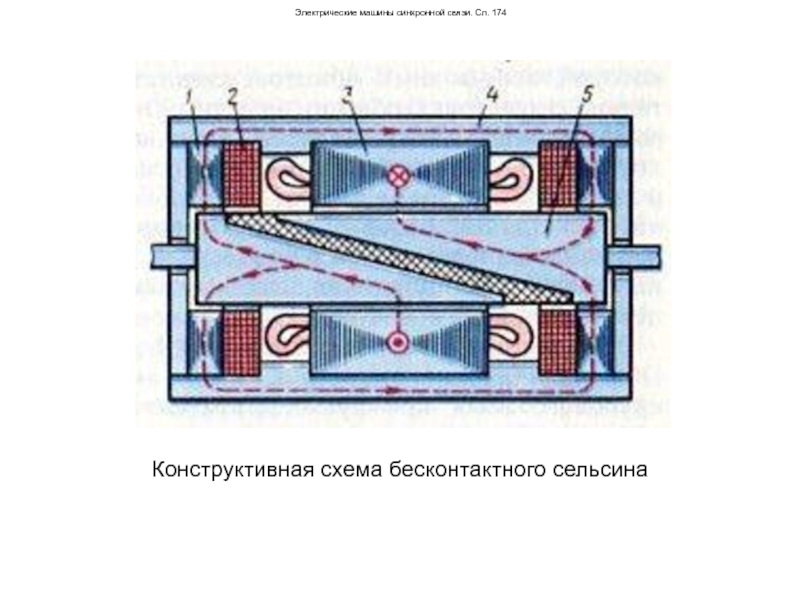

Конструктивная схема бесконтактного сельсина

Слайд 186Электрические машины синхронной связи. Сл. 175

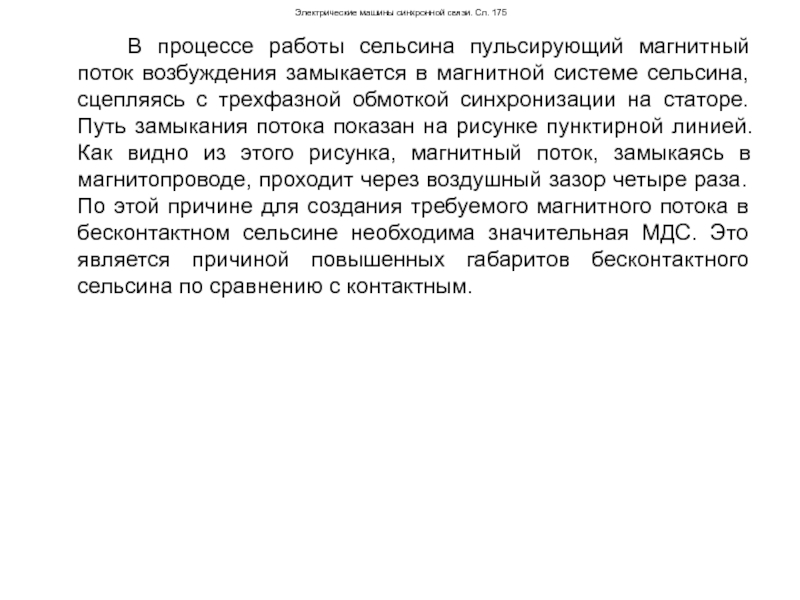

В процессе работы сельсина пульсирующий

магнитный поток возбуждения замыкается в магнитной системе сельсина, сцепляясь с трехфазной обмоткой синхронизации на статоре. Путь замыкания потока показан на рисунке пунктирной линией. Как видно из этого рисунка, магнитный поток, замыкаясь в магнитопроводе, проходит через воздушный зазор четыре раза. По этой причине для создания требуемого магнитного потока в бесконтактном сельсине необходима значительная МДС. Это является причиной повышенных габаритов бесконтактного сельсина по сравнению с контактным.

Слайд 187Линейные асинхронные двигатели. Сл. 176

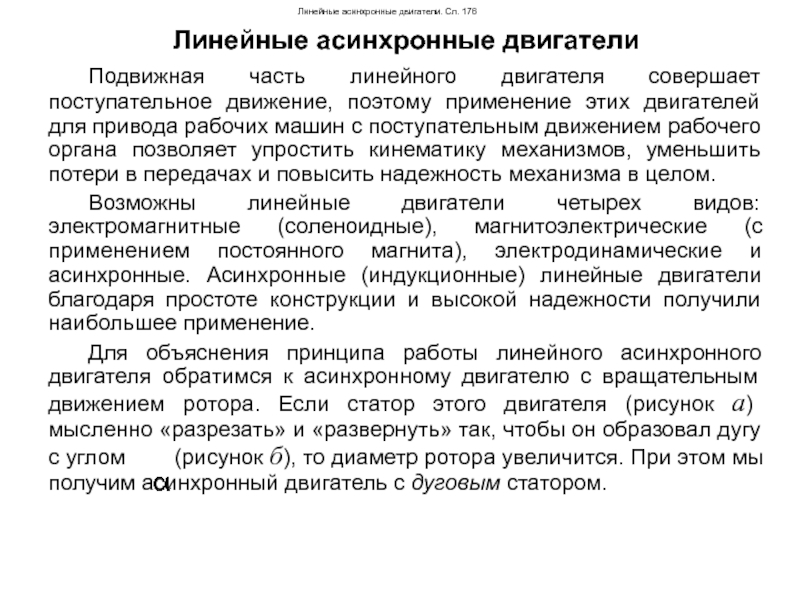

Линейные асинхронные двигатели
Подвижная часть линейного двигателя совершает

поступательное движение, поэтому применение этих двигателей для привода рабочих машин с поступательным движением рабочего органа позволяет упростить кинематику механизмов, уменьшить потери в передачах и повысить надежность механизма в целом.
Возможны линейные двигатели четырех видов: электромагнитные (соленоидные), магнитоэлектрические (с применением постоянного магнита), электродинамические и асинхронные. Асинхронные (индукционные) линейные двигатели благодаря простоте конструкции и высокой надежности получили наибольшее применение.
Для объяснения принципа работы линейного асинхронного двигателя обратимся к асинхронному двигателю с вращательным движением ротора. Если статор этого двигателя (рисунок а) мысленно «разрезать» и «развернуть» так, чтобы он образовал дугу с углом (рисунок б), то диаметр ротора увеличится. При этом мы получим асинхронный двигатель с дуговым статором.

Слайд 188Линейные асинхронные двигатели. Сл. 177











К понятиям о дуговом и линейном двигателях

Частота

вращения (об/мин) магнитного поля статора этого двигателя (синхронная частота)

Слайд 189Линейные асинхронные двигатели. Сл. 178

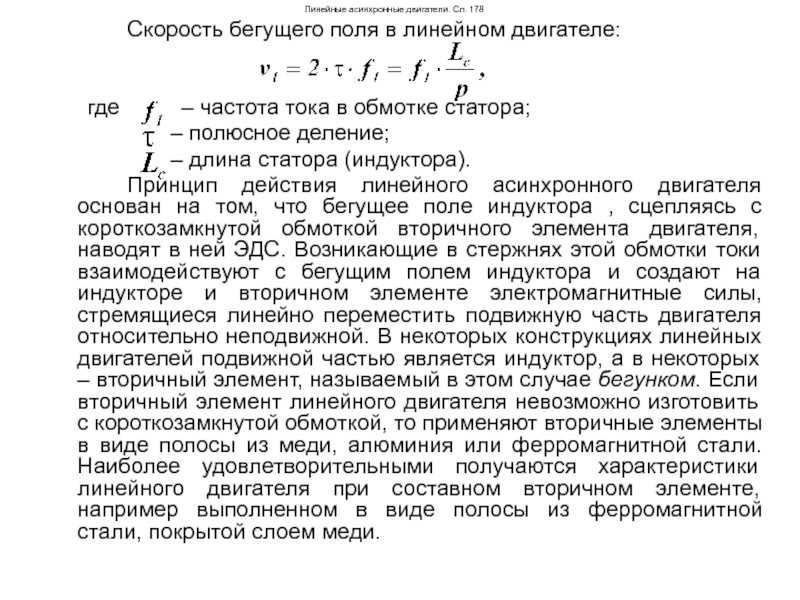

Скорость бегущего поля в линейном двигателе:


где

– частота тока в обмотке статора;
– полюсное деление;
– длина статора (индуктора).
Принцип действия линейного асинхронного двигателя основан на том, что бегущее поле индуктора , сцепляясь с короткозамкнутой обмоткой вторичного элемента двигателя, наводят в ней ЭДС. Возникающие в стержнях этой обмотки токи взаимодействуют с бегущим полем индуктора и создают на индукторе и вторичном элементе электромагнитные силы, стремящиеся линейно переместить подвижную часть двигателя относительно неподвижной. В некоторых конструкциях линейных двигателей подвижной частью является индуктор, а в некоторых – вторичный элемент, называемый в этом случае бегунком. Если вторичный элемент линейного двигателя невозможно изготовить с короткозамкнутой обмоткой, то применяют вторичные элементы в виде полосы из меди, алюминия или ферромагнитной стали. Наиболее удовлетворительными получаются характеристики линейного двигателя при составном вторичном элементе, например выполненном в виде полосы из ферромагнитной стали, покрытой слоем меди.

Слайд 190Линейные асинхронные двигатели. Сл. 179

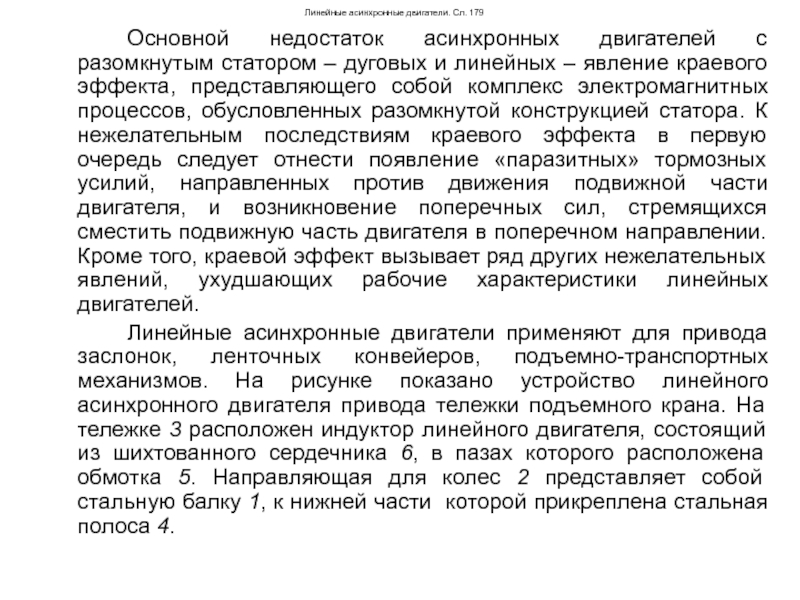

Основной недостаток асинхронных двигателей с разомкнутым статором

– дуговых и линейных – явление краевого эффекта, представляющего собой комплекс электромагнитных процессов, обусловленных разомкнутой конструкцией статора. К нежелательным последствиям краевого эффекта в первую очередь следует отнести появление «паразитных» тормозных усилий, направленных против движения подвижной части двигателя, и возникновение поперечных сил, стремящихся сместить подвижную часть двигателя в поперечном направлении. Кроме того, краевой эффект вызывает ряд других нежелательных явлений, ухудшающих рабочие характеристики линейных двигателей.
Линейные асинхронные двигатели применяют для привода заслонок, ленточных конвейеров, подъемно-транспортных механизмов. На рисунке показано устройство линейного асинхронного двигателя привода тележки подъемного крана. На тележке 3 расположен индуктор линейного двигателя, состоящий из шихтованного сердечника 6, в пазах которого расположена обмотка 5. Направляющая для колес 2 представляет собой стальную балку 1, к нижней части которой прикреплена стальная полоса 4.

Слайд 191Линейные асинхронные двигатели. Сл. 180













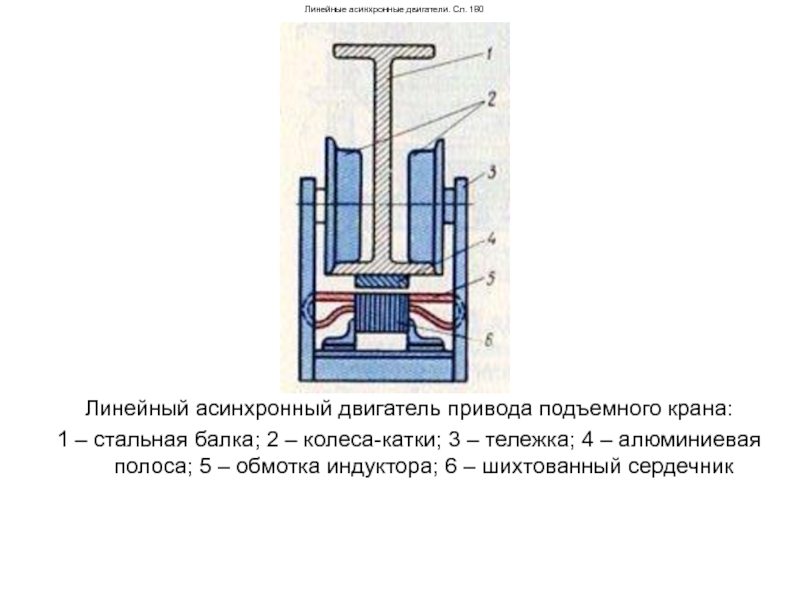

Линейный асинхронный двигатель привода подъемного крана:
1 –

стальная балка; 2 – колеса-катки; 3 – тележка; 4 – алюминиевая полоса; 5 – обмотка индуктора; 6 – шихтованный сердечник

Слайд 192Линейные асинхронные двигатели. Сл. 181

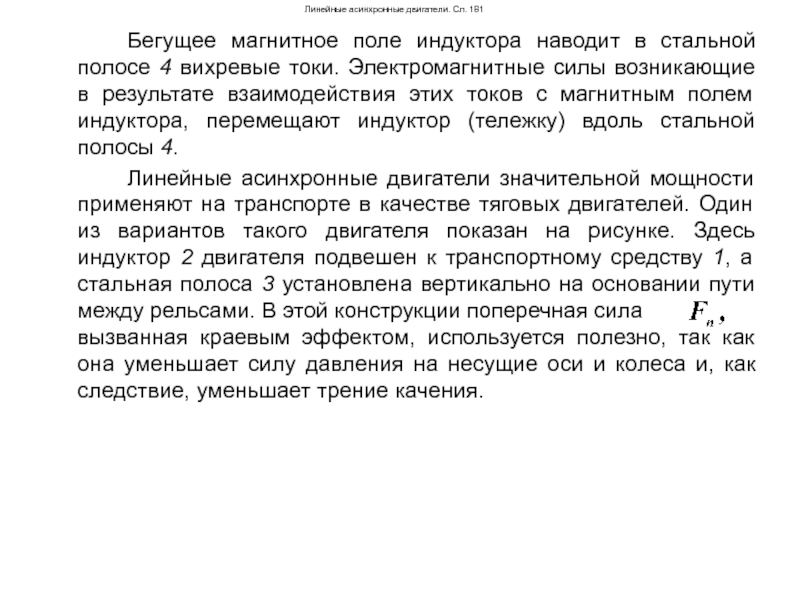

Бегущее магнитное поле индуктора наводит в стальной

полосе 4 вихревые токи. Электромагнитные силы возникающие в результате взаимодействия этих токов с магнитным полем индуктора, перемещают индуктор (тележку) вдоль стальной полосы 4.
Линейные асинхронные двигатели значительной мощности применяют на транспорте в качестве тяговых двигателей. Один из вариантов такого двигателя показан на рисунке. Здесь индуктор 2 двигателя подвешен к транспортному средству 1, а стальная полоса 3 установлена вертикально на основании пути между рельсами. В этой конструкции поперечная сила вызванная краевым эффектом, используется полезно, так как она уменьшает силу давления на несущие оси и колеса и, как следствие, уменьшает трение качения.

Слайд 193Линейные асинхронные двигатели. Сл. 182










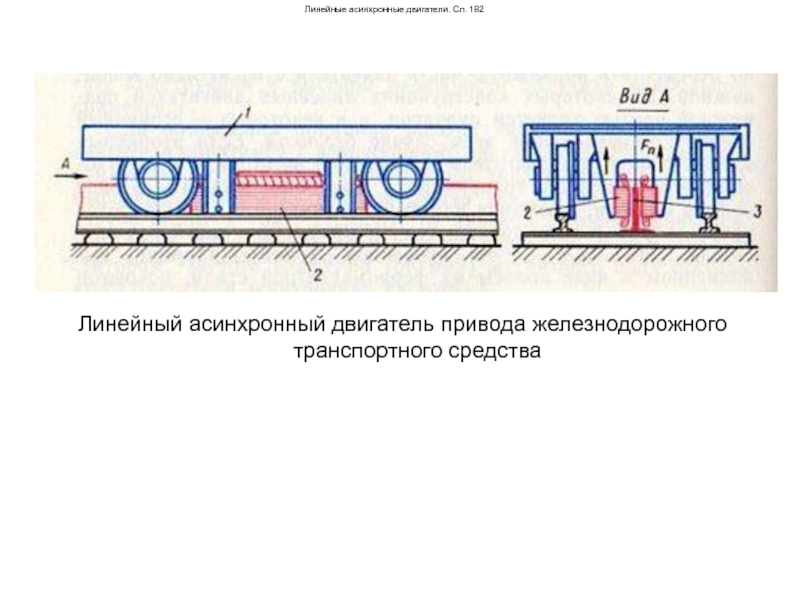

Линейный асинхронный двигатель привода железнодорожного транспортного средства

Слайд 194НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД
НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД
Крайние случаи несимметрии:
Однофазный режим. При

обрыве линейного провода АД переходит в однофазный режим, при котором в зазоре машины создается пульсирующее магнитное поле, которое по методу симметричных составляющих можно разложить на два поля: прямой и обратной последовательности. Скольжение для поля прямой последовательности определяется также как и для симметричного режима:



Скольжение для поля обратной последовательности:



Графики механических характеристик для поля прямой (Мпр) и обратной последовательности (Мобр) приведены на рис. График результирующей механической характеристики (Мрез) получается графическим суммированием Мрез = Мпр+ Мобр



Слайд 195НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД















Если обрыв линейного провода произошел на ходу, то

при том же моменте сопротивления растет скольжение, что приведет к увеличению электрических потерь в роторе и перегреву ротора и машины в целом. Чтобы этого не происходило необходимо отключить двигатель с помощью специальных реле контроля обрыва фазы или, если АД работает в ответственной установке (например, в приводе насоса), необходимо снизить нагрузку АД на (30 – 50 )% Если обрыв линейного провода произошел до включения АД в сеть, то после включения АД не сможет запуститься, так как согласно результирующей механической характеристики при пульсирующем поле пускового момента нет (М=0 при s =1).

Слайд 196НЕСИМЕТРИЧНЫЕ РЕЖИМЫ РАБОТЫ АД
Работа при открытом треугольнике (обрыв внутри треугольника). Обмотка

статора создает эллиптическое вращающееся поля и механическая характеристика будет как на рисунке выше (пунктиром).
Нужно снизить нагрузку на 15 –20 %. Пусковой момент есть.
Обрыв фазы ротора. При этом создается одноосный момент, который смещает критическое скольжение:









Двигатель работает с половинной скоростью.


Слайд 197Работа АД в неноминальных режимах
Работа АД в неноминальных режимах
а) Изменение частоты

питающего напряжения
Если
Пусть тогда




Следовательно, изменение частоты приводит к изменению , тока ротора и нагрузочной составляющей тока статора


Уменьшение частоты на 10%
вызывает увеличение тока на 20 – 30%.
Так как – практически реактивный,
это приводит к снижению .














Слайд 198Работа АД в неноминальных режимах
При увеличении частоты пропорционально

увеличи-вается частота вращения ротора Если АД работает по вентиляторной характеристике, то нагрузочный момент возрастает в квадрате – кубе частоты. Это приводит к увеличению тока ротора.


При возрастании на 10 %, ток ротора (по вентиляторной характеристике) увеличивается примерно в 1,5 раза, приводит к перегреву.
При неизменном нагрузочном моменте увели-чение снижает устойчивость АД, так как снижается максимальный момент пропорциональный



Частота не должна отличаться от номинальной на










Слайд 199Работа АД в неноминальных режимах

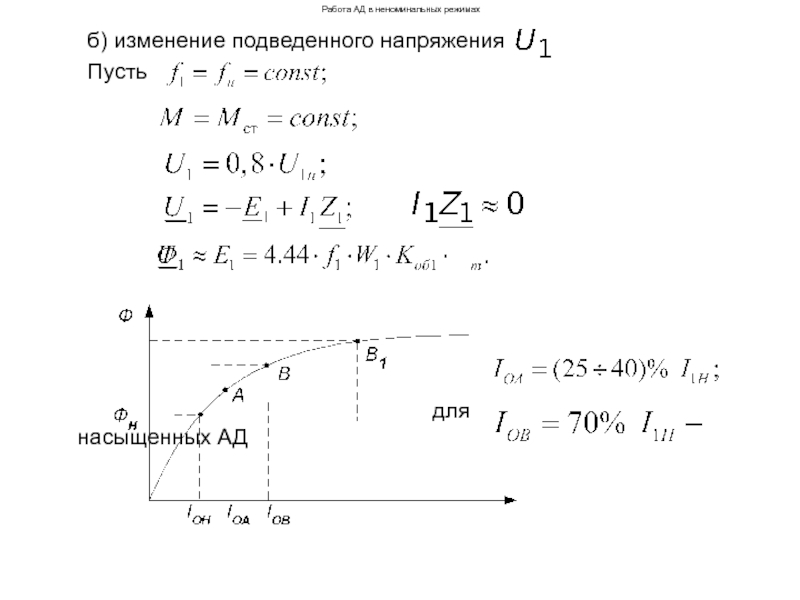

б) изменение подведенного напряжения
Пусть










для насыщенных АД










Слайд 200Работа АД в неноминальных режимах














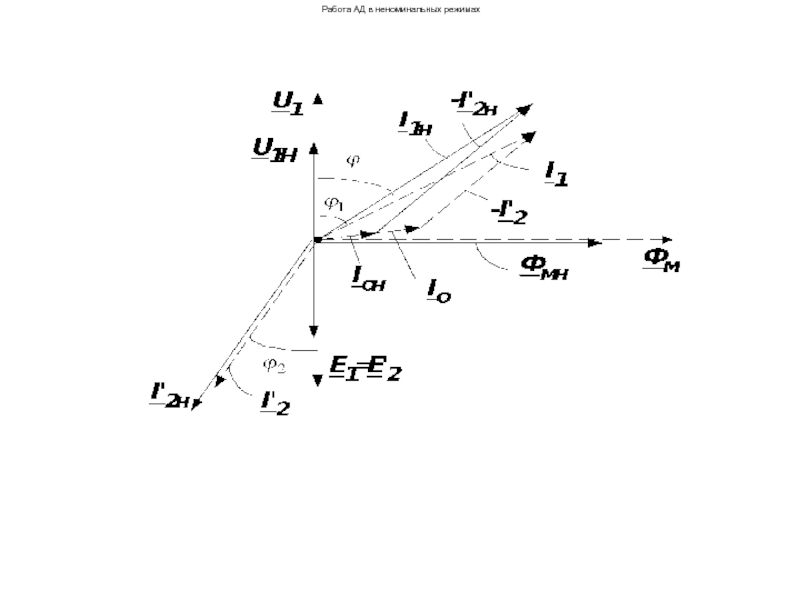

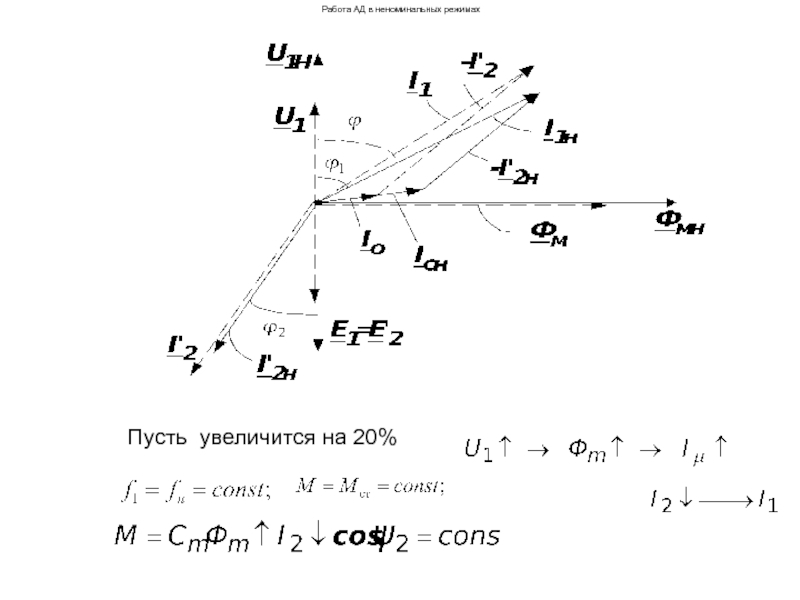

Пусть увеличится на 20%




Слайд 201Работа АД в неноминальных режимах

Слайд 202Асинхронные двигатели малой мощности. Сл. 183

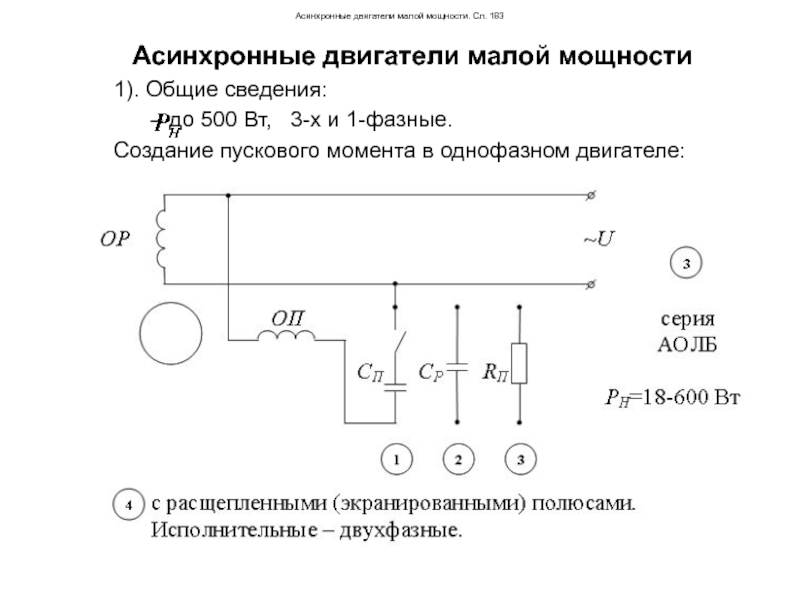

Асинхронные двигатели малой мощности
1). Общие

сведения:
– до 500 Вт, 3-х и 1-фазные.
Создание пускового момента в однофазном двигателе:

Слайд 203Асинхронные двигатели малой мощности. Сл. 184

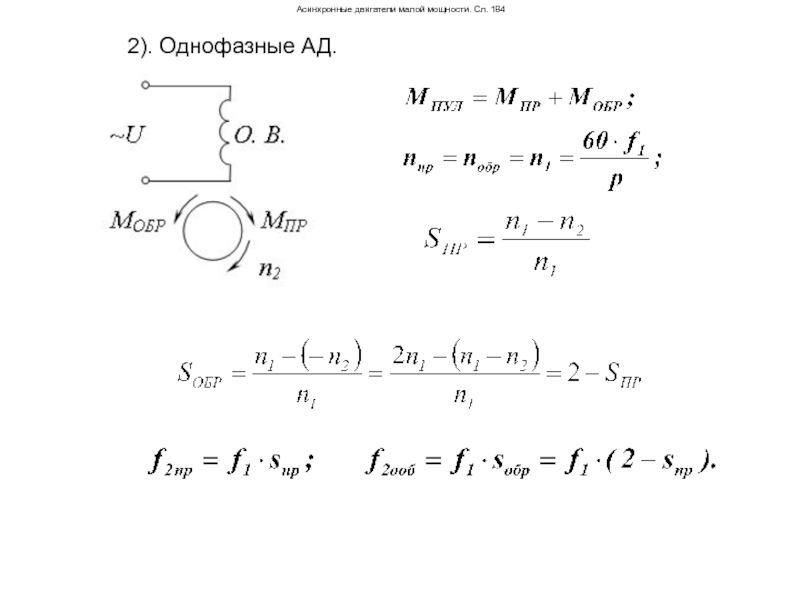

2). Однофазные АД.

















Слайд 204Асинхронные двигатели малой мощности. Сл. 185








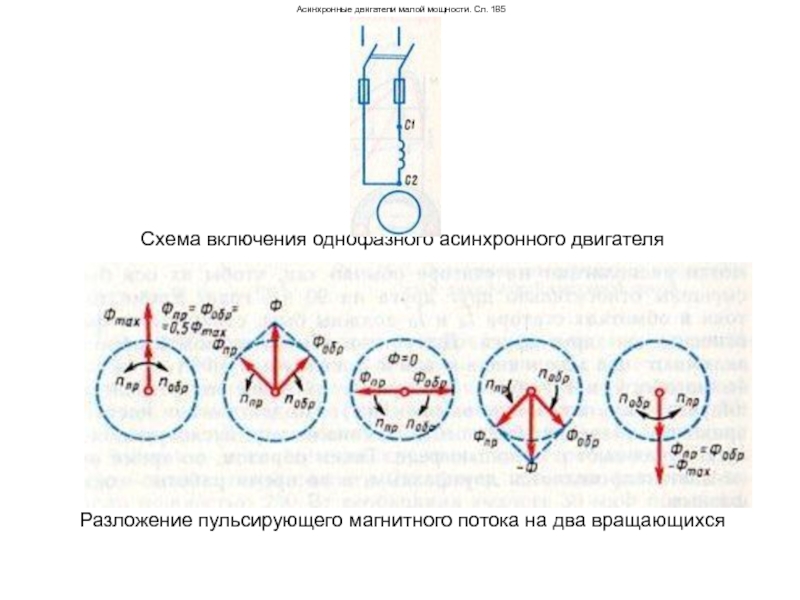

Схема включения однофазного асинхронного двигателя









Разложение пульсирующего

магнитного потока на два вращающихся

Слайд 205Асинхронные двигатели малой мощности. Сл. 186















Механические характеристики однофазного
асинхронного двигателя

Слайд 206Асинхронные двигатели малой мощности. Сл. 187














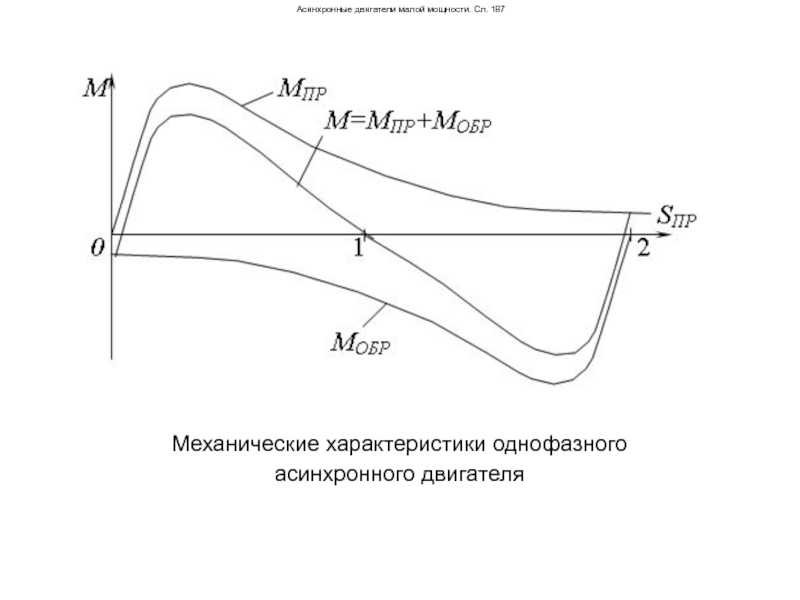

Механические характеристики однофазного
асинхронного двигателя

Слайд 207Асинхронные двигатели малой мощности. Сл. 188

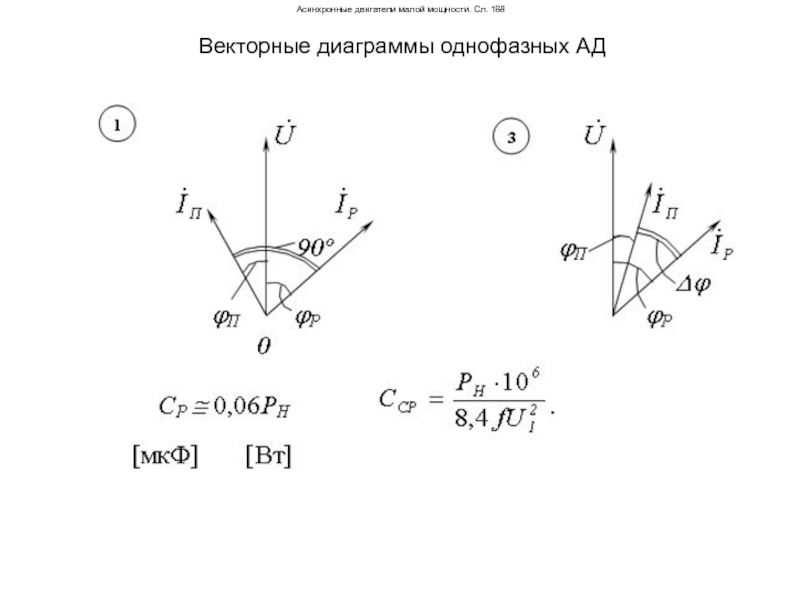

Векторные диаграммы однофазных АД

Слайд 208Асинхронные двигатели малой мощности. Сл. 189
Конденсаторный двигатель

Р – разомкнут










где






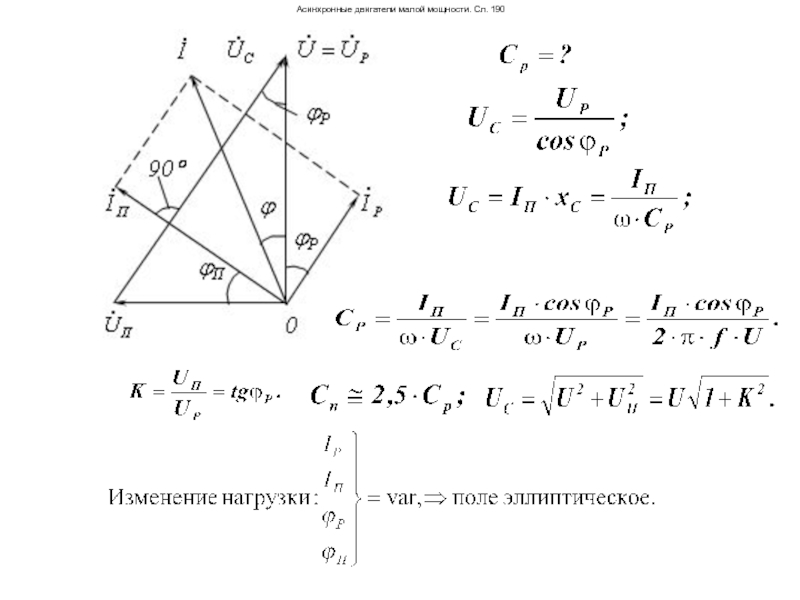

Слайд 209Асинхронные двигатели малой мощности. Сл. 190
















Слайд 210Асинхронные двигатели малой мощности. Сл. 191












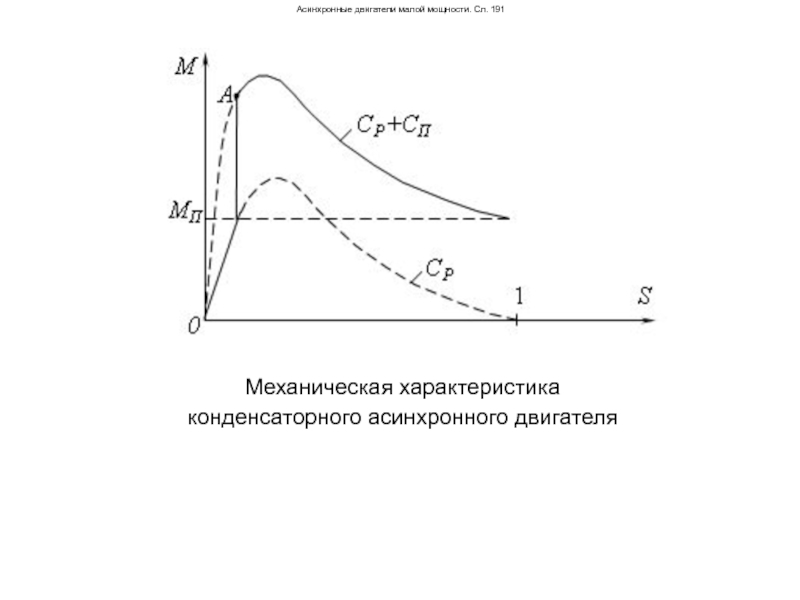

Механическая характеристика
конденсаторного асинхронного двигателя

Слайд 211Асинхронные двигатели малой мощности. Сл. 192















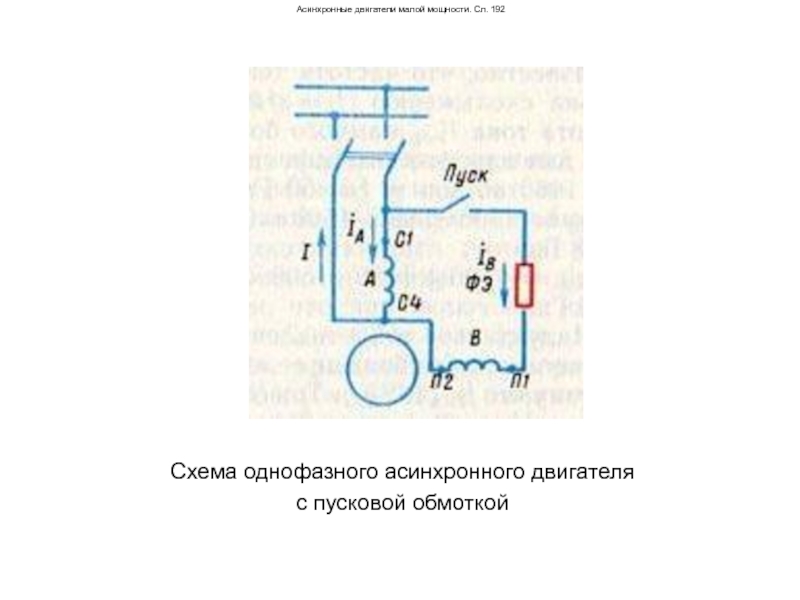

Схема однофазного асинхронного двигателя
с пусковой

обмоткой

Слайд 212Асинхронные двигатели малой мощности. Сл. 193
















Получение вращающегося магнитного поля
двухфазной системой

токов

Слайд 213Асинхронные двигатели малой мощности. Сл. 194













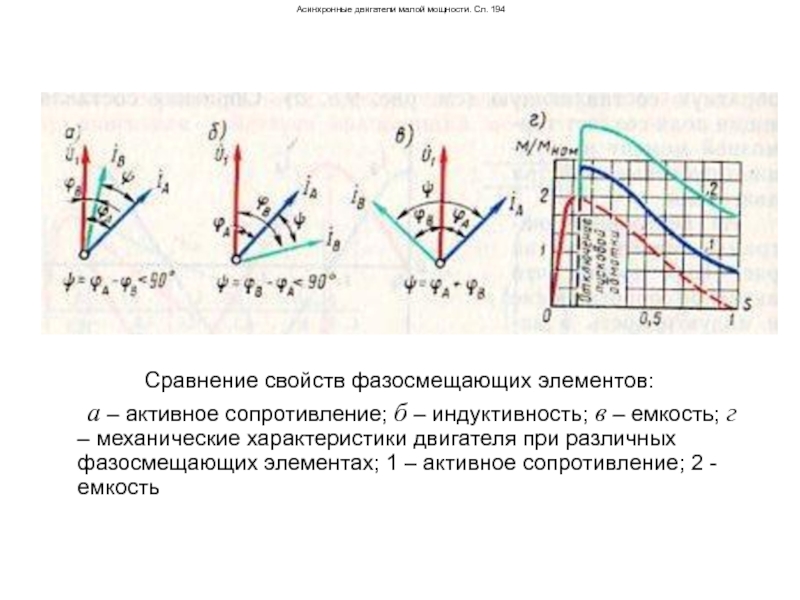

Сравнение свойств фазосмещающих элементов:
а – активное

сопротивление; б – индуктивность; в – емкость; г – механические характеристики двигателя при различных фазосмещающих элементах; 1 – активное сопротивление; 2 - емкость

Слайд 214Асинхронные двигатели малой мощности. Сл. 195













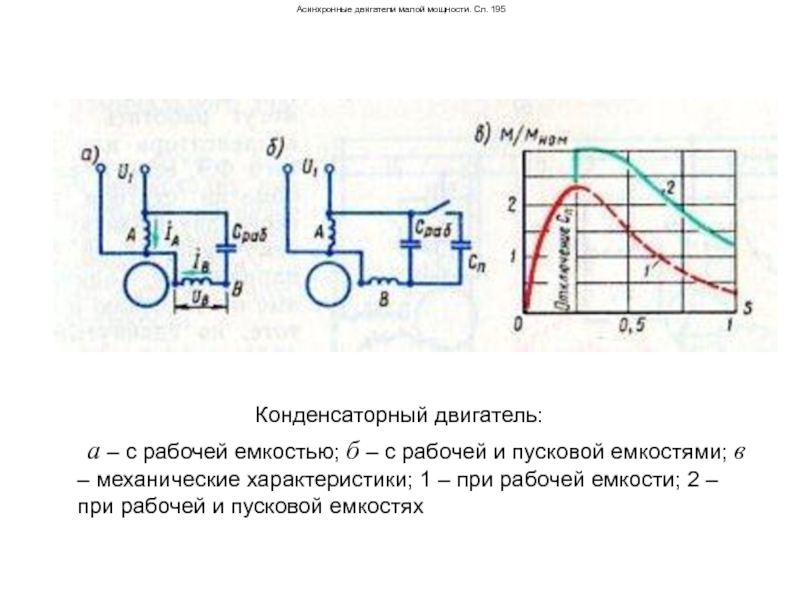

Конденсаторный двигатель:
а – с рабочей емкостью;

б – с рабочей и пусковой емкостями; в – механические характеристики; 1 – при рабочей емкости; 2 – при рабочей и пусковой емкостях

Слайд 215Асинхронные двигатели малой мощности. Сл. 196
















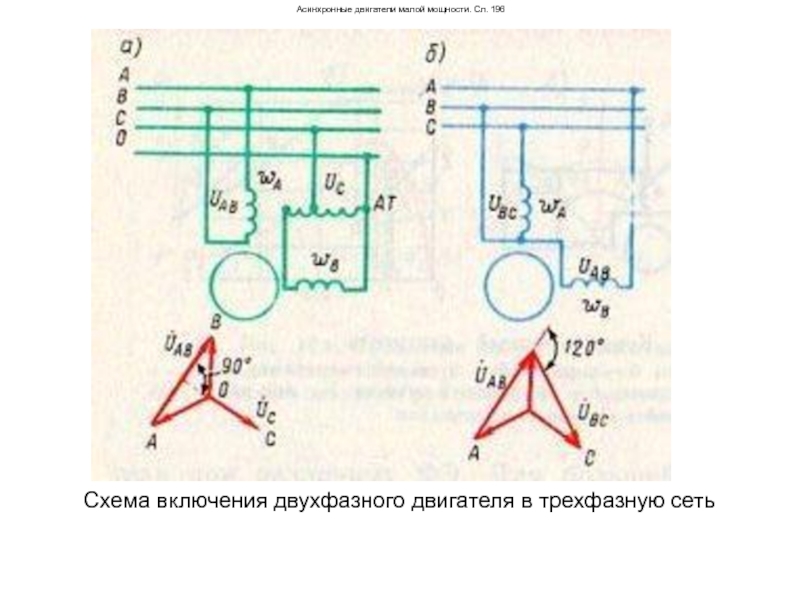

Схема включения двухфазного двигателя в трехфазную

сеть

Слайд 216Асинхронные двигатели малой мощности. Сл. 197















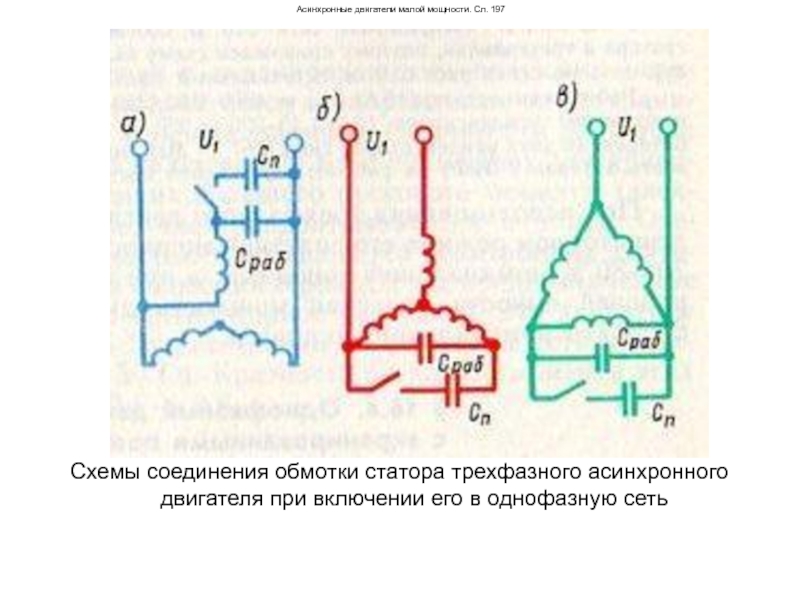

Схемы соединения обмотки статора трехфазного асинхронного

двигателя при включении его в однофазную сеть

Слайд 217Асинхронные двигатели малой мощности. Сл. 198


















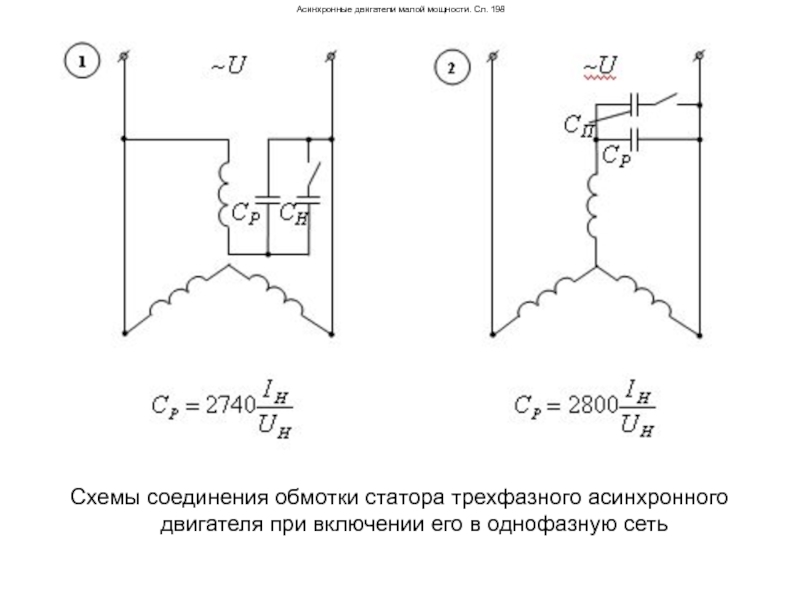

Схемы соединения обмотки статора трехфазного асинхронного

двигателя при включении его в однофазную сеть

Слайд 218Асинхронные двигатели малой мощности. Сл. 199













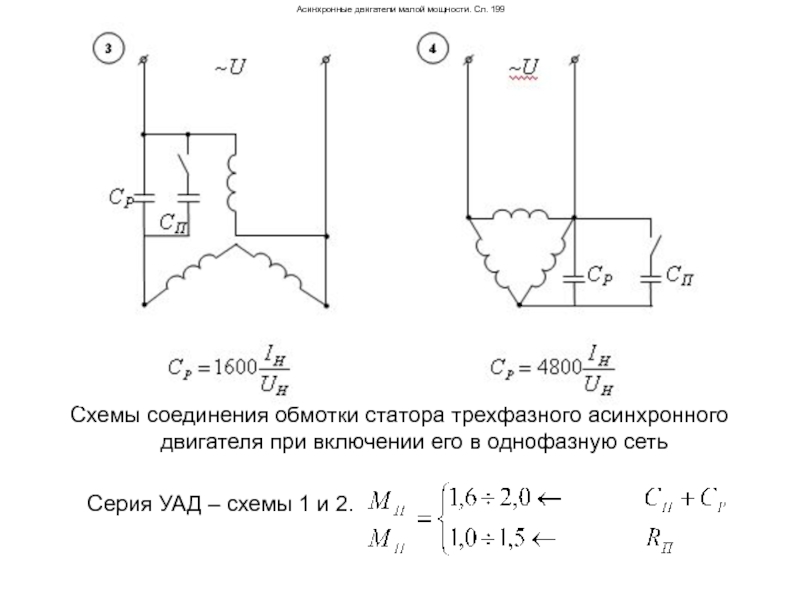

Схемы соединения обмотки статора трехфазного асинхронного

двигателя при включении его в однофазную сеть

Серия УАД – схемы 1 и 2.


Слайд 219Асинхронные двигатели малой мощности. Сл. 200

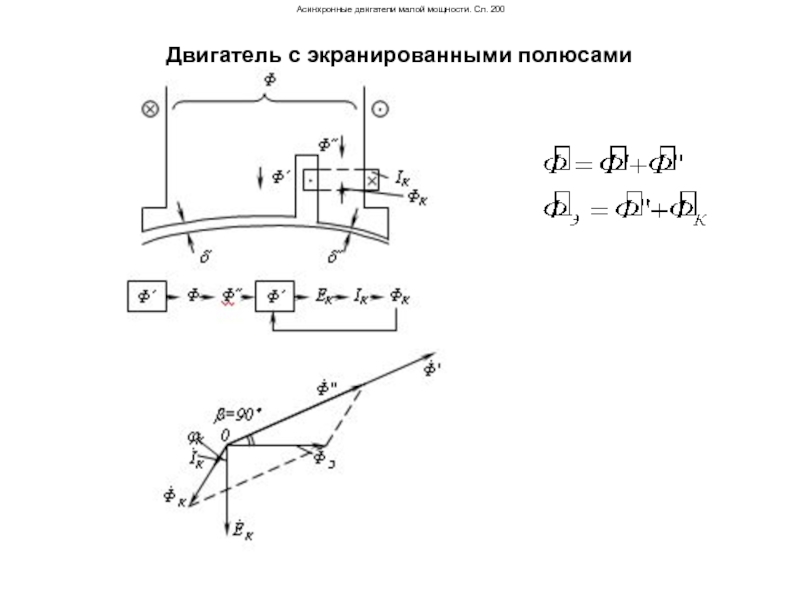

Двигатель с экранированными полюсами

Слайд 220Асинхронные двигатели малой мощности. Сл. 201

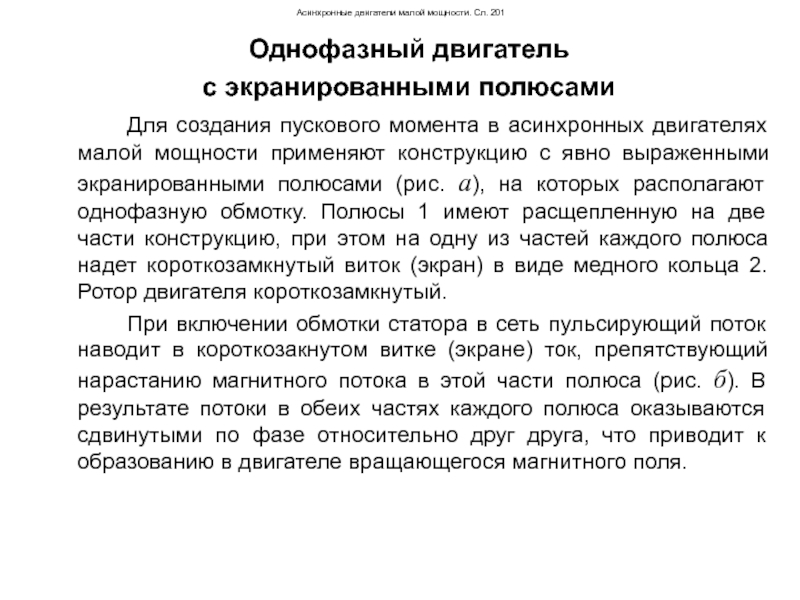

Однофазный двигатель
с экранированными полюсами
Для создания

пускового момента в асинхронных двигателях малой мощности применяют конструкцию с явно выраженными экранированными полюсами (рис. а), на которых располагают однофазную обмотку. Полюсы 1 имеют расщепленную на две части конструкцию, при этом на одну из частей каждого полюса надет короткозамкнутый виток (экран) в виде медного кольца 2. Ротор двигателя короткозамкнутый.
При включении обмотки статора в сеть пульсирующий поток наводит в короткозакнутом витке (экране) ток, препятствующий нарастанию магнитного потока в этой части полюса (рис. б). В результате потоки в обеих частях каждого полюса оказываются сдвинутыми по фазе относительно друг друга, что приводит к образованию в двигателе вращающегося магнитного поля.

Слайд 221Асинхронные двигатели малой мощности. Сл. 202















Асинхронный двигатель с экранированными полюсами

Слайд 222Асинхронные двигатели малой мощности. Сл. 203

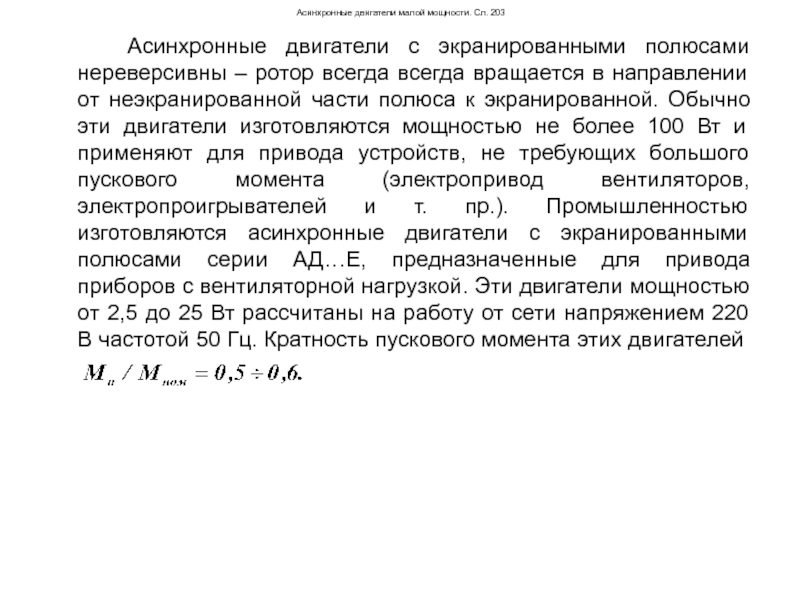

Асинхронные двигатели с экранированными полюсами нереверсивны

– ротор всегда всегда вращается в направлении от неэкранированной части полюса к экранированной. Обычно эти двигатели изготовляются мощностью не более 100 Вт и применяют для привода устройств, не требующих большого пускового момента (электропривод вентиляторов, электропроигрывателей и т. пр.). Промышленностью изготовляются асинхронные двигатели с экранированными полюсами серии АД…Е, предназначенные для привода приборов с вентиляторной нагрузкой. Эти двигатели мощностью от 2,5 до 25 Вт рассчитаны на работу от сети напряжением 220 В частотой 50 Гц. Кратность пускового момента этих двигателей

Слайд 223Асинхронные исполнительные двигатели. Сл. 204

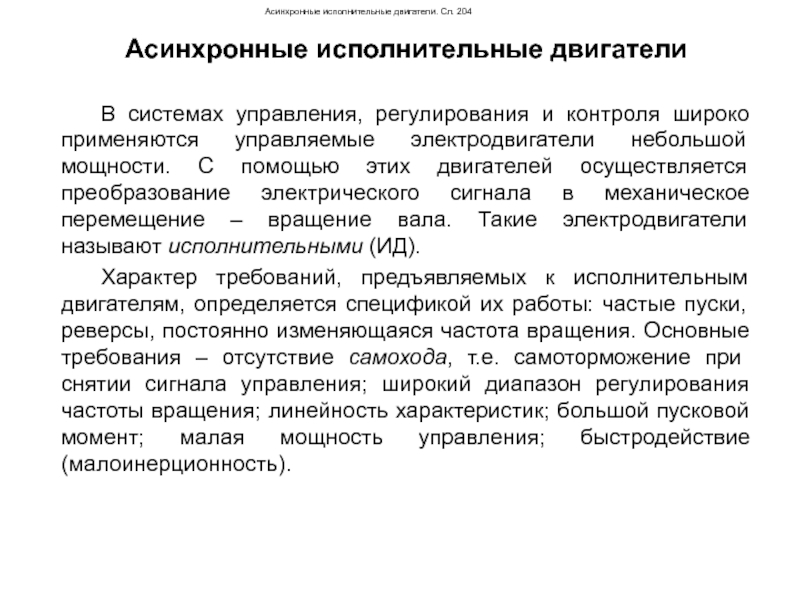

Асинхронные исполнительные двигатели

В системах управления, регулирования и

контроля широко применяются управляемые электродвигатели небольшой мощности. С помощью этих двигателей осуществляется преобразование электрического сигнала в механическое перемещение – вращение вала. Такие электродвигатели называют исполнительными (ИД).
Характер требований, предъявляемых к исполнительным двигателям, определяется спецификой их работы: частые пуски, реверсы, постоянно изменяющаяся частота вращения. Основные требования – отсутствие самохода, т.е. самоторможение при снятии сигнала управления; широкий диапазон регулирования частоты вращения; линейность характеристик; большой пусковой момент; малая мощность управления; быстродействие (малоинерционность).



Слайд 224Асинхронные исполнительные двигатели. Сл. 205

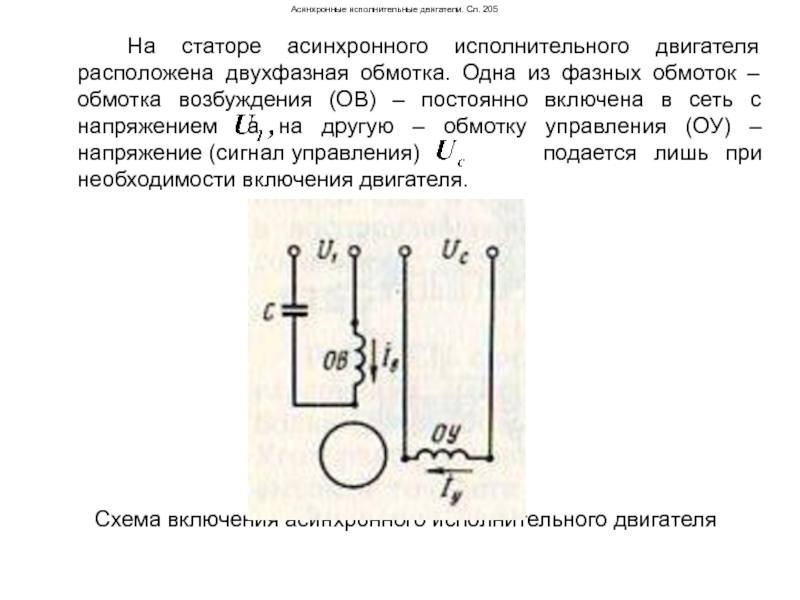

На статоре асинхронного исполнительного двигателя расположена двухфазная

обмотка. Одна из фазных обмоток – обмотка возбуждения (ОВ) – постоянно включена в сеть с напряжением а на другую – обмотку управления (ОУ) – напряжение (сигнал управления) подается лишь при необходимости включения двигателя.










Схема включения асинхронного исполнительного двигателя

Слайд 225Асинхронные исполнительные двигатели. Сл. 206

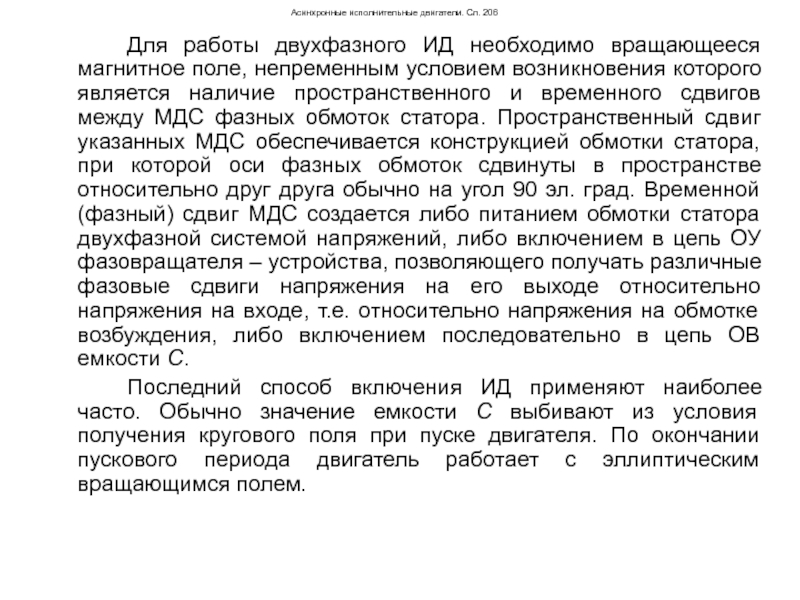

Для работы двухфазного ИД необходимо вращающееся магнитное

поле, непременным условием возникновения которого является наличие пространственного и временного сдвигов между МДС фазных обмоток статора. Пространственный сдвиг указанных МДС обеспечивается конструкцией обмотки статора, при которой оси фазных обмоток сдвинуты в пространстве относительно друг друга обычно на угол 90 эл. град. Временной (фазный) сдвиг МДС создается либо питанием обмотки статора двухфазной системой напряжений, либо включением в цепь ОУ фазовращателя – устройства, позволяющего получать различные фазовые сдвиги напряжения на его выходе относительно напряжения на входе, т.е. относительно напряжения на обмотке возбуждения, либо включением последовательно в цепь ОВ емкости С.
Последний способ включения ИД применяют наиболее часто. Обычно значение емкости С выбивают из условия получения кругового поля при пуске двигателя. По окончании пускового периода двигатель работает с эллиптическим вращающимся полем.

Слайд 226Асинхронные исполнительные двигатели. Сл. 207

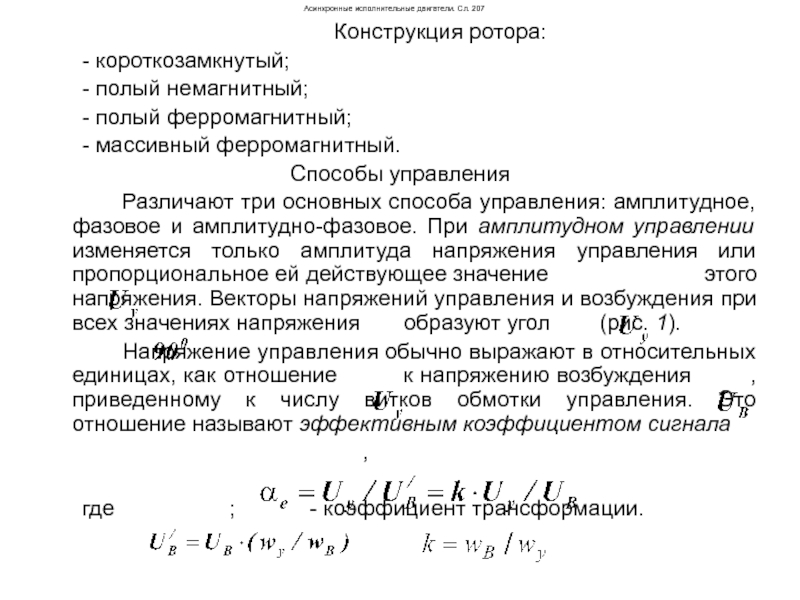

Конструкция ротора:
- короткозамкнутый;
- полый немагнитный;
- полый ферромагнитный;
-

массивный ферромагнитный.
Способы управления
Различают три основных способа управления: амплитудное, фазовое и амплитудно-фазовое. При амплитудном управлении изменяется только амплитуда напряжения управления или пропорциональное ей действующее значение этого напряжения. Векторы напряжений управления и возбуждения при всех значениях напряжения образуют угол (рис. 1).
Напряжение управления обычно выражают в относительных единицах, как отношение к напряжению возбуждения , приведенному к числу витков обмотки управления. Это отношение называют эффективным коэффициентом сигнала
,

где ; - коэффициент трансформации.




Слайд 227Асинхронные исполнительные двигатели. Сл. 208

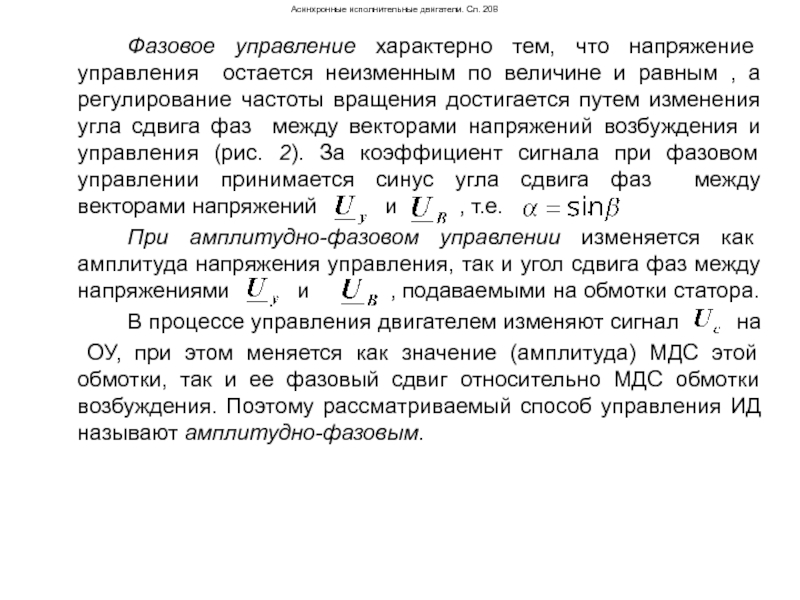

Фазовое управление характерно тем, что напряжение управления

остается неизменным по величине и равным , а регулирование частоты вращения достигается путем изменения угла сдвига фаз между векторами напряжений возбуждения и управления (рис. 2). За коэффициент сигнала при фазовом управлении принимается синус угла сдвига фаз между векторами напряжений и , т.е. .
При амплитудно-фазовом управлении изменяется как амплитуда напряжения управления, так и угол сдвига фаз между напряжениями и , подаваемыми на обмотки статора.
В процессе управления двигателем изменяют сигнал на
ОУ, при этом меняется как значение (амплитуда) МДС этой обмотки, так и ее фазовый сдвиг относительно МДС обмотки возбуждения. Поэтому рассматриваемый способ управления ИД называют амплитудно-фазовым.


Слайд 228Асинхронные исполнительные двигатели. Сл. 209
1. Амплитудное

2. Фазовое

Слайд 229Асинхронные исполнительные двигатели. Сл. 210

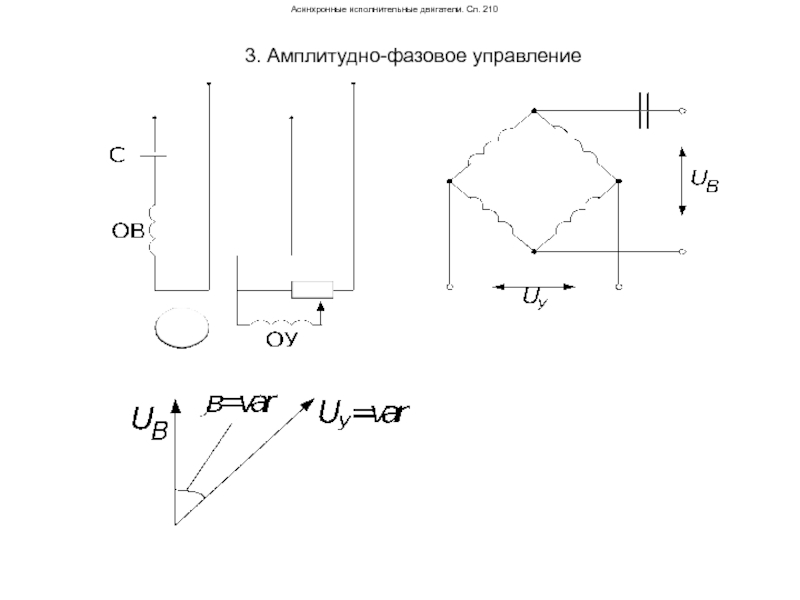

3. Амплитудно-фазовое управление

Слайд 230Асинхронные исполнительные двигатели. Сл. 211

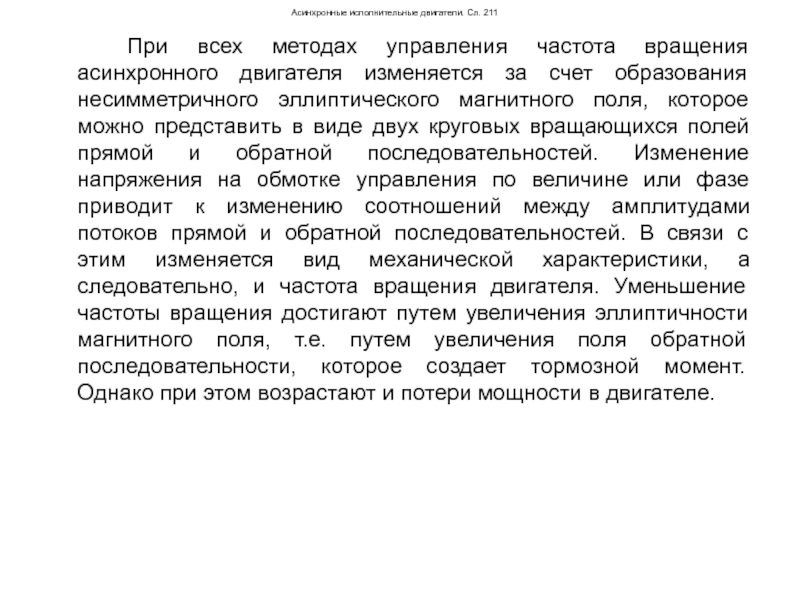

При всех методах управления частота вращения асинхронного

двигателя изменяется за счет образования несимметричного эллиптического магнитного поля, которое можно представить в виде двух круговых вращающихся полей прямой и обратной последовательностей. Изменение напряжения на обмотке управления по величине или фазе приводит к изменению соотношений между амплитудами потоков прямой и обратной последовательностей. В связи с этим изменяется вид механической характеристики, а следовательно, и частота вращения двигателя. Уменьшение частоты вращения достигают путем увеличения эллиптичности магнитного поля, т.е. путем увеличения поля обратной последовательности, которое создает тормозной момент. Однако при этом возрастают и потери мощности в двигателе.

Слайд 231Асинхронные исполнительные двигатели. Сл. 212

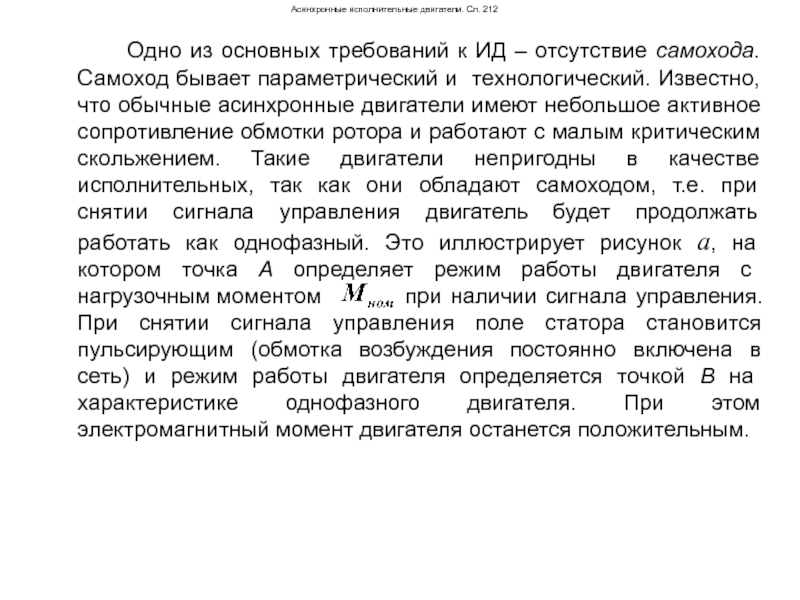

Одно из основных требований к ИД –

отсутствие самохода. Самоход бывает параметрический и технологический. Известно, что обычные асинхронные двигатели имеют небольшое активное сопротивление обмотки ротора и работают с малым критическим скольжением. Такие двигатели непригодны в качестве исполнительных, так как они обладают самоходом, т.е. при снятии сигнала управления двигатель будет продолжать работать как однофазный. Это иллюстрирует рисунок а, на котором точка А определяет режим работы двигателя с нагрузочным моментом при наличии сигнала управления. При снятии сигнала управления поле статора становится пульсирующим (обмотка возбуждения постоянно включена в сеть) и режим работы двигателя определяется точкой В на характеристике однофазного двигателя. При этом электромагнитный момент двигателя останется положительным.

Слайд 232Асинхронные исполнительные двигатели. Сл. 213
















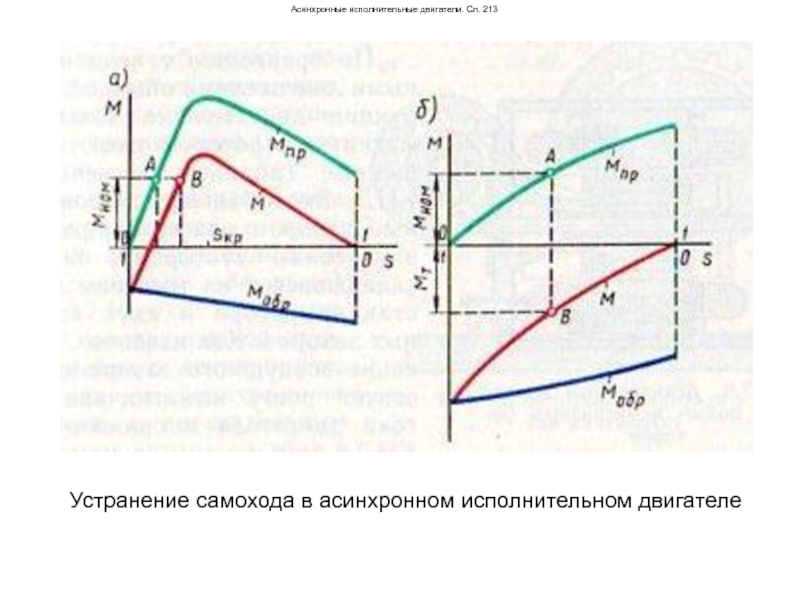

Устранение самохода в асинхронном исполнительном двигателе

Слайд 233Асинхронные исполнительные двигатели. Сл. 214
Если же увеличить активное сопротивление ротора, то

форма кривых прямого обратного и результирующего
моментов изменится (рисунок б): максимум моментов и сместятся в область больших скольжений Теперь после прекращения сигнала управления, т.е. при переходе двигателя в однофазный режим, электромагнитный момент становится отрицательным
(точка В) и оказывает на ротор тормозящее действие, не допуская самохода. Критерий отсутствия самохода:



К исполнительным двигателям предъявляется также требование малоинерционности (быстродействия), т.е. при подаче сигнала управления ротор двигателя должен очень быстро достигать установившейся частоты вращения. Выполнению этого требования способствуют увеличение пускового момента, уменьшение синхронной частоты вращения поля статора и снижение момента инерции ротора. При повышенных частотах питающего напряжения (больших синхронных частотах вращения) ИД с ротором обычной (короткозамкнутой) конструкции из-за значительного момента инерции последнего не обладает требуемым быстродействием.


Слайд 234Асинхронные исполнительные двигатели. Сл. 215

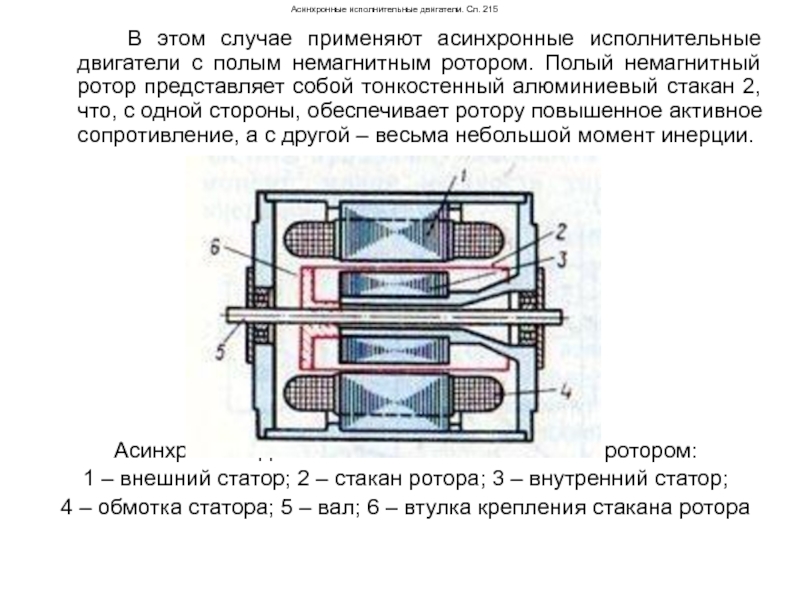

В этом случае применяют асинхронные исполнительные двигатели

с полым немагнитным ротором. Полый немагнитный ротор представляет собой тонкостенный алюминиевый стакан 2, что, с одной стороны, обеспечивает ротору повышенное активное сопротивление, а с другой – весьма небольшой момент инерции.











Асинхронный двигатель с полым немагнитным ротором:
1 – внешний статор; 2 – стакан ротора; 3 – внутренний статор;
4 – обмотка статора; 5 – вал; 6 – втулка крепления стакана ротора

Слайд 235Асинхронные исполнительные двигатели. Сл. 216
Двигатель имеет два статора: внешний 1 с

обмоткой и внутренний 3 без обмотки, входящий внутрь полого стакана ротора. Внутренний статор необходим для уменьшения магнитного сопротивления основному магнитному потоку.



Если – обмотка на внутреннем статоре.

По сравнению с исполнительными двигателями обычной конструкции двигатели с полым немагнитным ротором имеют повышенные габариты и невысокий КПД. Это объясняется повышенным зазором между наружным и внутренним статорами, который складывается из толщины стенки стакана ротора и двух воздушных зазоров. Как известно, увеличение воздушного зазора способствует росту намагничивающего тока двигателя и снижению его КПД.





Слайд 236Асинхронные исполнительные двигатели. Сл. 217

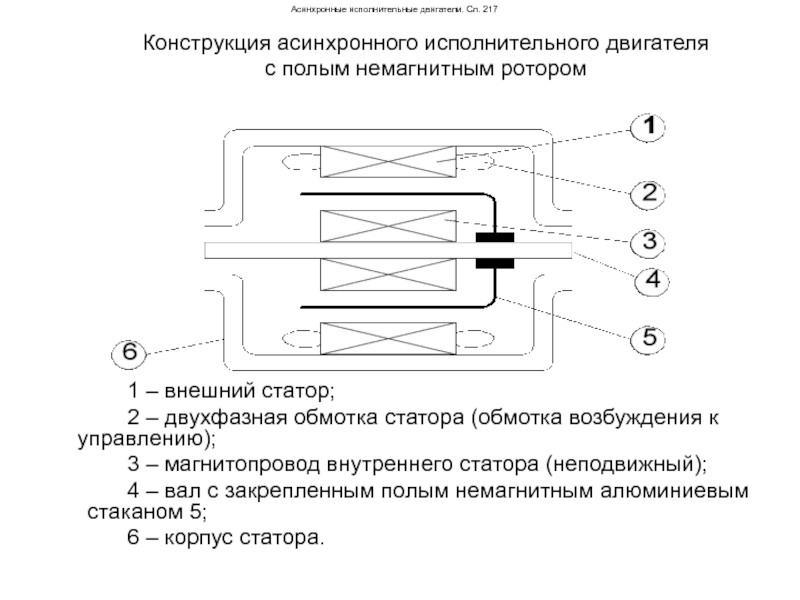

Конструкция асинхронного исполнительного двигателя
с полым немагнитным ротором














1

– внешний статор;
2 – двухфазная обмотка статора (обмотка возбуждения к управлению);
3 – магнитопровод внутреннего статора (неподвижный);
4 – вал с закрепленным полым немагнитным алюминиевым стаканом 5;
6 – корпус статора.

Слайд 237Асинхронные исполнительные двигатели. Сл. 218

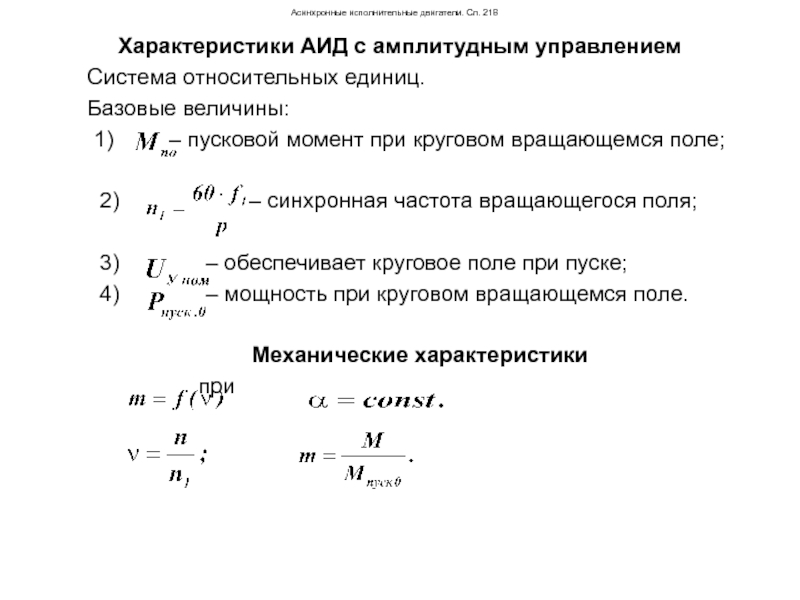

Характеристики АИД с амплитудным управлением
Система относительных единиц.
Базовые

величины:
1) – пусковой момент при круговом вращающемся поле;

2) – синхронная частота вращающегося поля;

3) – обеспечивает круговое поле при пуске;
4) – мощность при круговом вращающемся поле.

Механические характеристики
при









Слайд 238Асинхронные исполнительные двигатели. Сл. 219
Уравнение момента АИД в относительных единицах:


Уравнение механической

характеристики получим из уравнения момента:




Для построения механических характеристик задаем значение при постоянном коэффициенте сигнала

Для построения регулировочных характеристик
задаем значение при

Слайд 239Асинхронные исполнительные двигатели. Сл. 219












Механические характеристики АИД при амплитудном управлении

– коэффициент сигнала;



Слайд 240Асинхронные исполнительные двигатели. Сл. 220

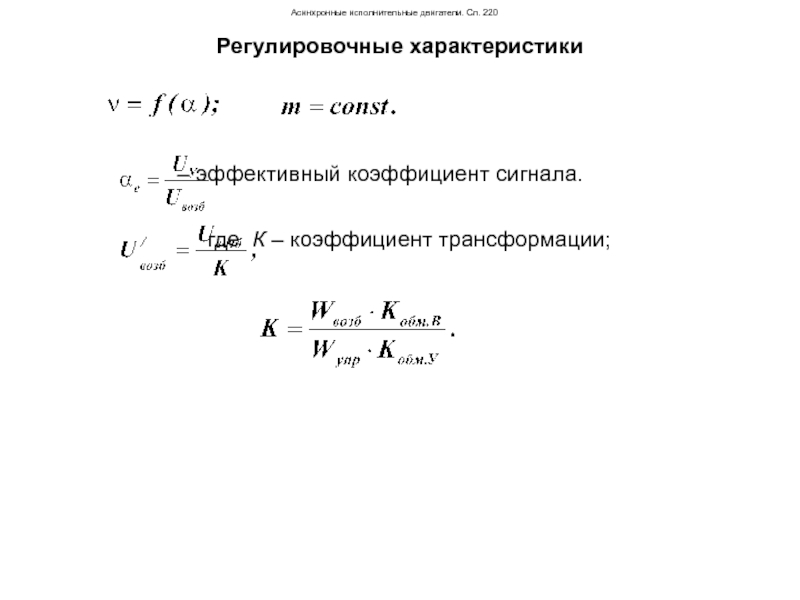

Регулировочные характеристики


– эффективный коэффициент сигнала.

где

К – коэффициент трансформации;






Слайд 241Асинхронные исполнительные двигатели. Сл. 221

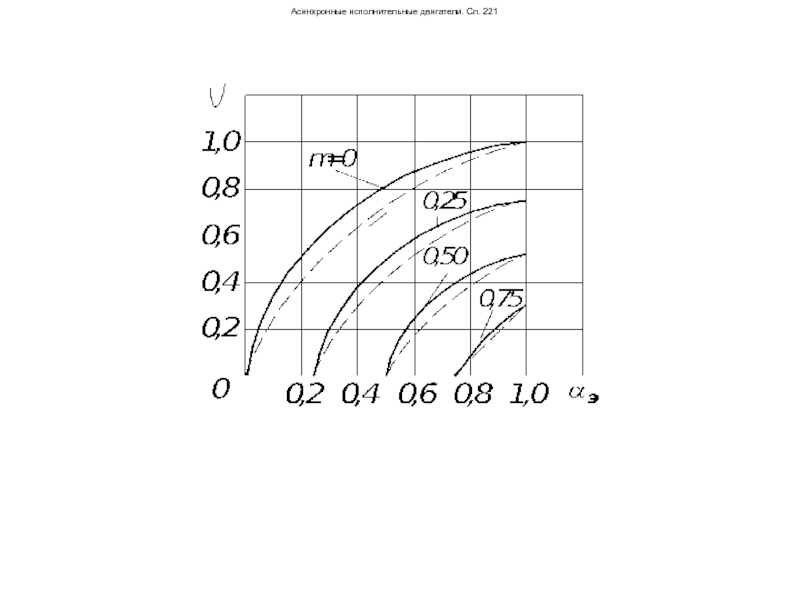

Слайд 242Асинхронные исполнительные двигатели. Сл. 221

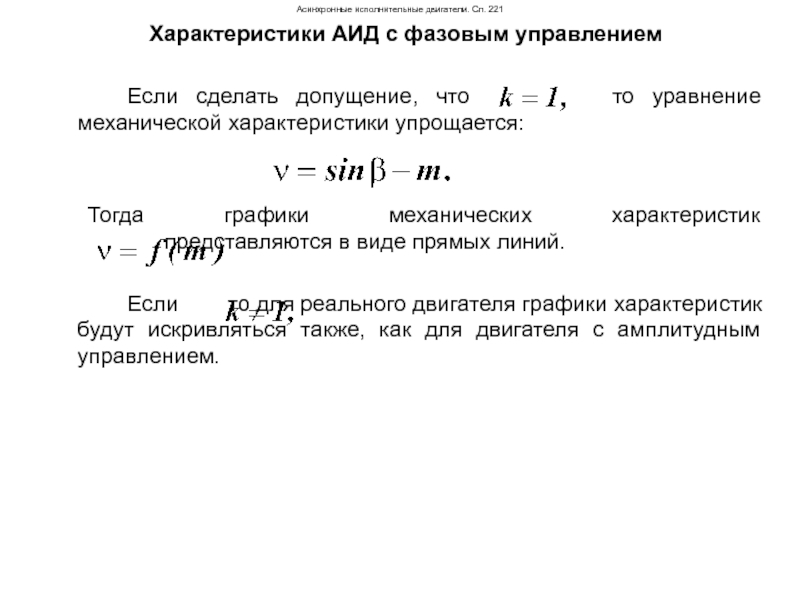

Характеристики АИД с фазовым управлением

Если сделать допущение,

что то уравнение механической характеристики упрощается:


Тогда графики механических характеристик представляются в виде прямых линий.

Если то для реального двигателя графики характеристик будут искривляться также, как для двигателя с амплитудным управлением.

Слайд 243Асинхронный тахогенератор. Сл. 222

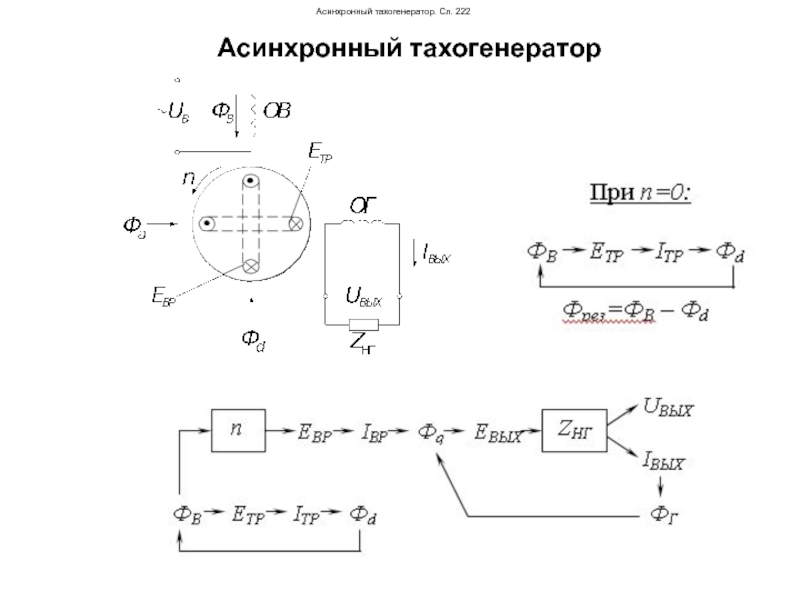

Асинхронный тахогенератор








При вращении:



Слайд 244Асинхронный тахогенератор. Сл. 223

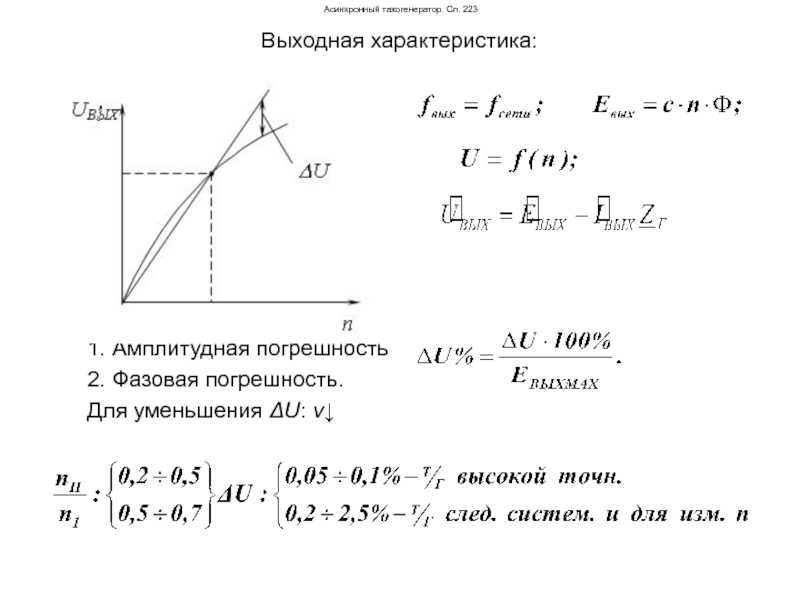

Выходная характеристика:









1. Амплитудная погрешность
2.

Фазовая погрешность.
Для уменьшения ΔU: ν↓




Слайд 245Асинхронный тахогенератор. Сл. 224

Похожие презентации

Опыт участия инновационного предприятия в государственной программе стимулирования экспорта 177
Информатика. ГИА 9 класс 362
Разработка новых лекарственных средств на предприятии ООО Фармтехнология 341
Региональная повестка: конкурентная среда как рецепт развития субъектов РФ(ИТОГИ РАБОТЫ ГРУППЫ)Модератор: Белых Никита Юрьевич, Губернатор Кировской области 171
Профильное обучение-вектор развития 221
О, информатики! 321

Обратная связь

Если не удалось найти и скачать презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое ThePresentation.ru?

Это сайт презентаций, докладов, проектов, шаблонов в формате PowerPoint. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами с другими пользователями.

Для правообладателей

Яндекс.Метрика
