Аналоговые электронные вольтметры презентация
Содержание
- 1. Аналоговые электронные вольтметры
- 2. Характерные черты Высокая чувствительность в сочетании с
- 3. АЭВ постоянного тока Входной делитель УПТ

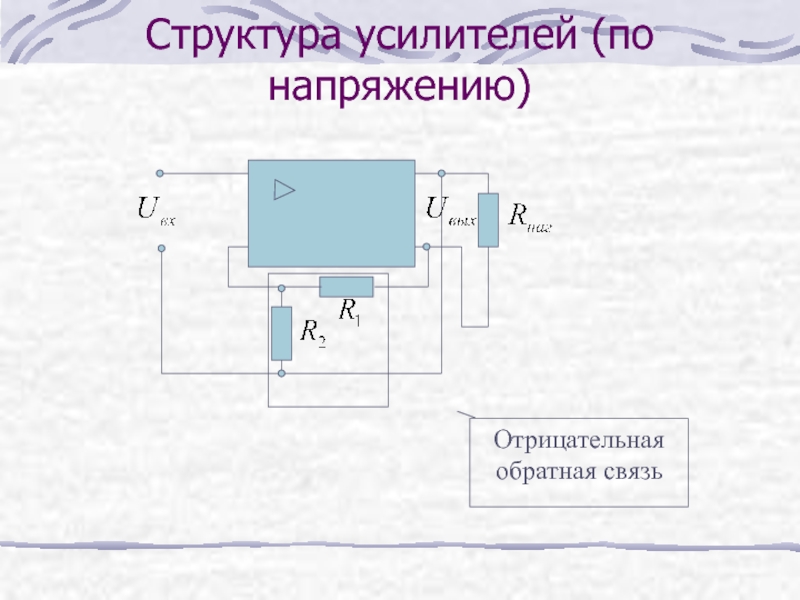

- 4. Структура усилителей (по напряжению)

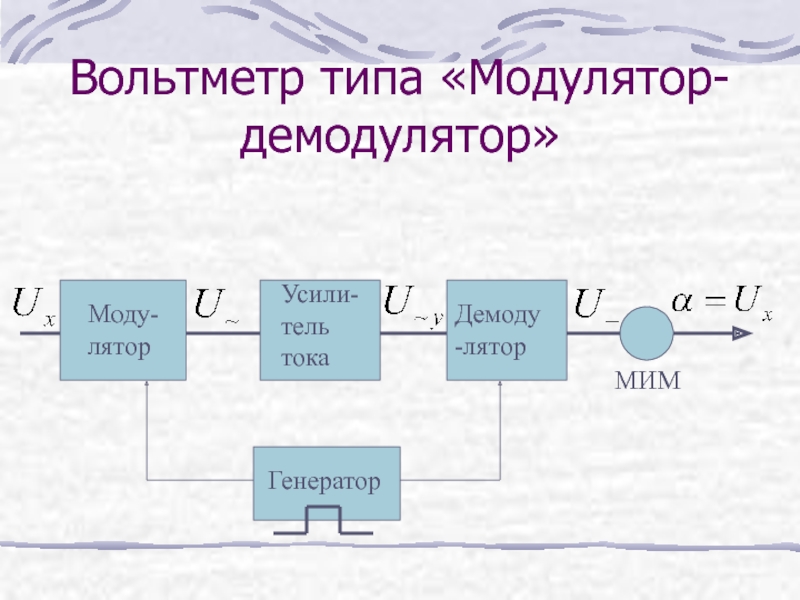

- 5. Вольтметр типа «Модулятор-демодулятор» Моду-лятор Усили-тель тока Демоду-лятор Генератор МИМ

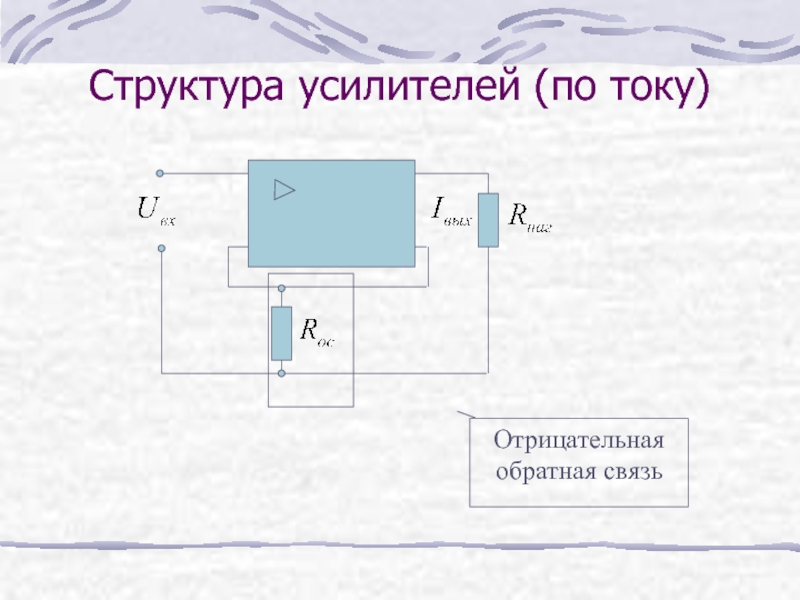

- 6. Структура усилителей (по току)
- 7. АЭВ переменного тока Преобра- зователь УПТ МИМ

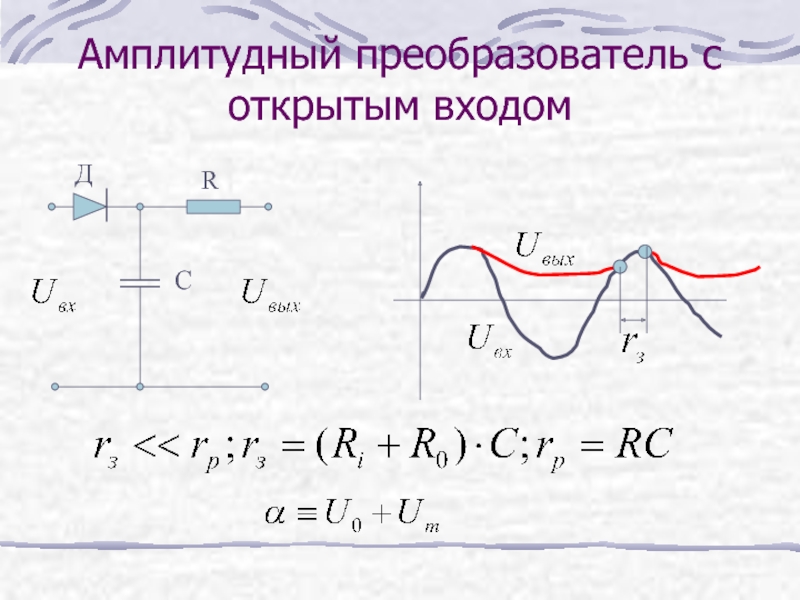

- 8. Амплитудный преобразователь с открытым входом

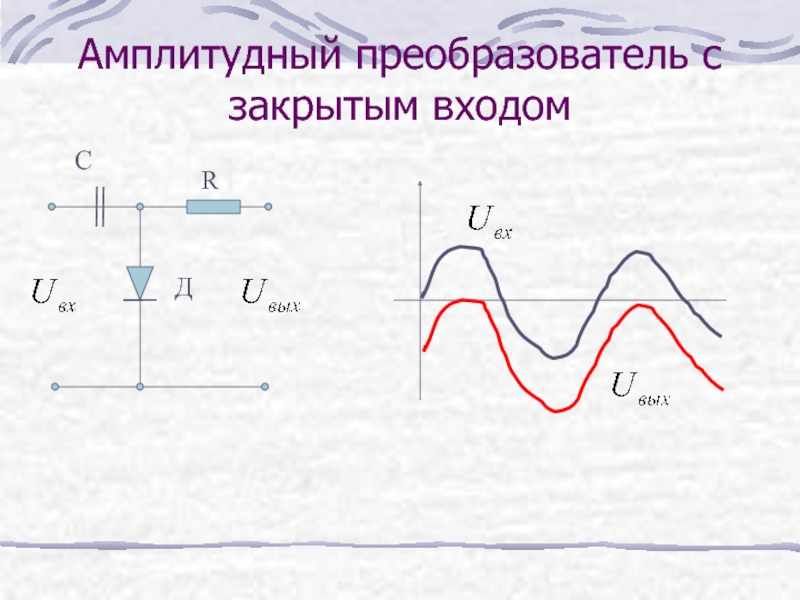

- 9. Амплитудный преобразователь с закрытым входом

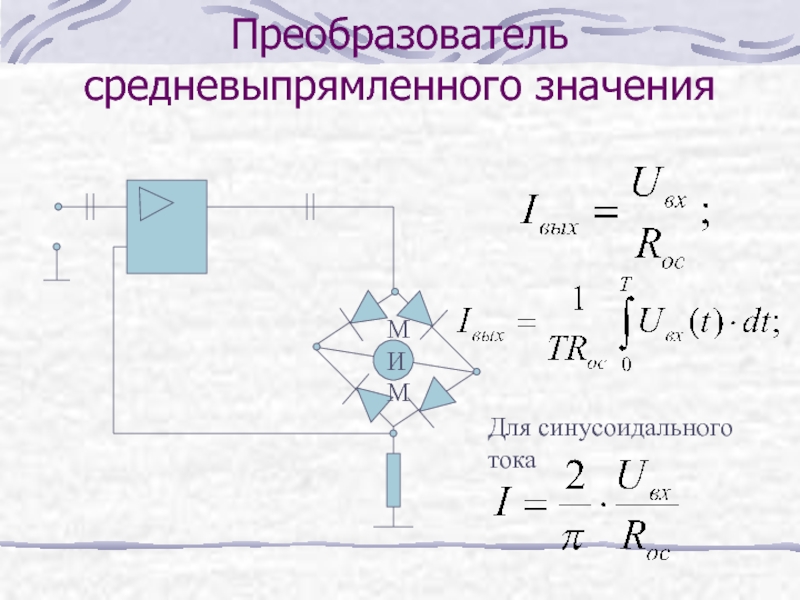

- 10. Преобразователь средневыпрямленного значения МИМ Для синусоидального тока

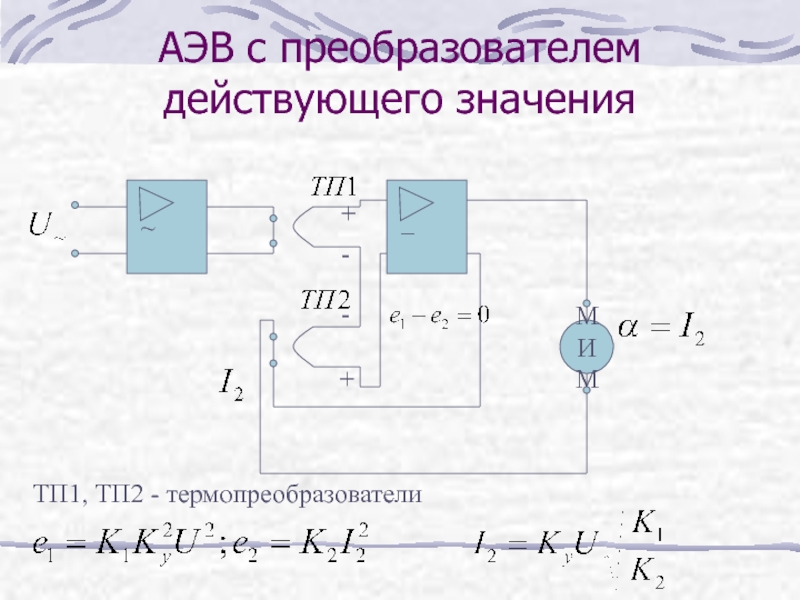

- 11. АЭВ с преобразователем действующего значения
- 12. Соотношения С амплитудным преобразованием С действующем преобразованием

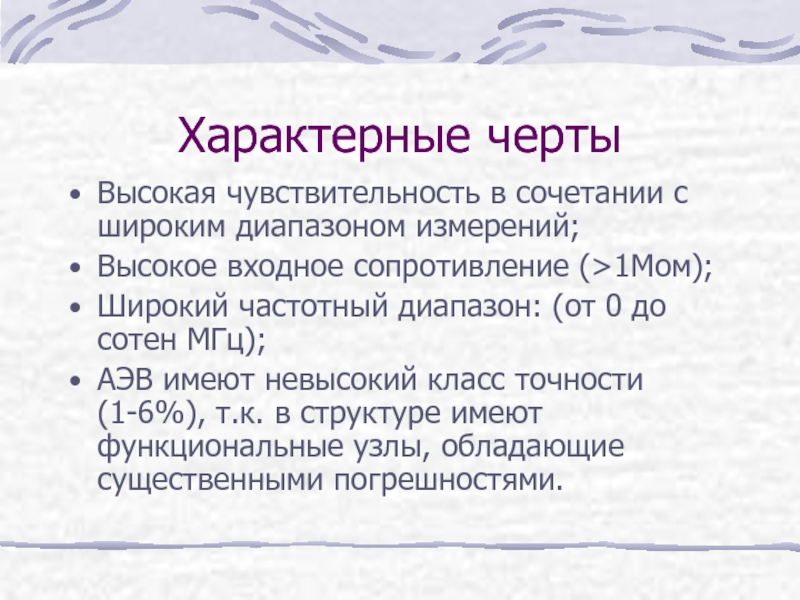

Слайд 2Характерные черты
Высокая чувствительность в сочетании с широким диапазоном измерений;
Высокое входное сопротивление
(>1Мом);
Широкий частотный диапазон: (от 0 до сотен МГц);
АЭВ имеют невысокий класс точности (1-6%), т.к. в структуре имеют функциональные узлы, обладающие существенными погрешностями.
Широкий частотный диапазон: (от 0 до сотен МГц);
АЭВ имеют невысокий класс точности (1-6%), т.к. в структуре имеют функциональные узлы, обладающие существенными погрешностями.

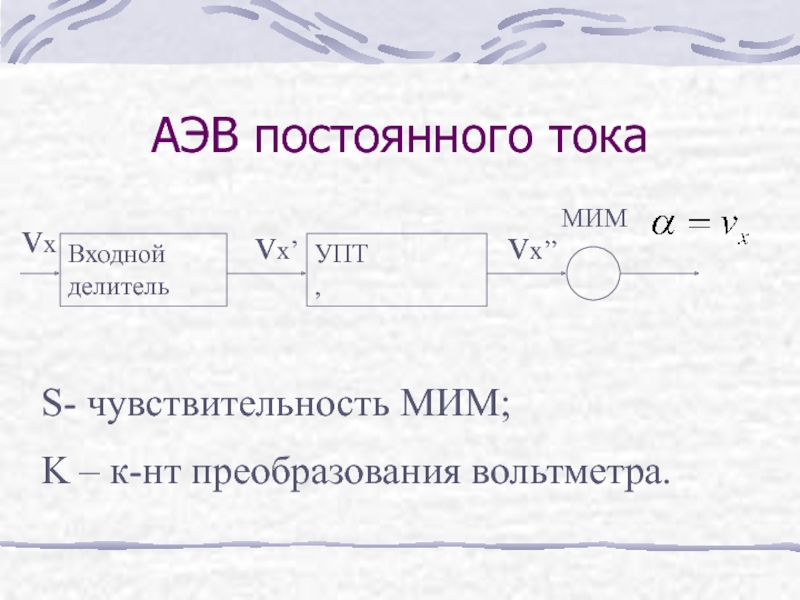

Слайд 3АЭВ постоянного тока
Входной делитель
УПТ
,
vx
vx’
vx’’
МИМ
S- чувствительность МИМ;
K – к-нт преобразования вольтметра.

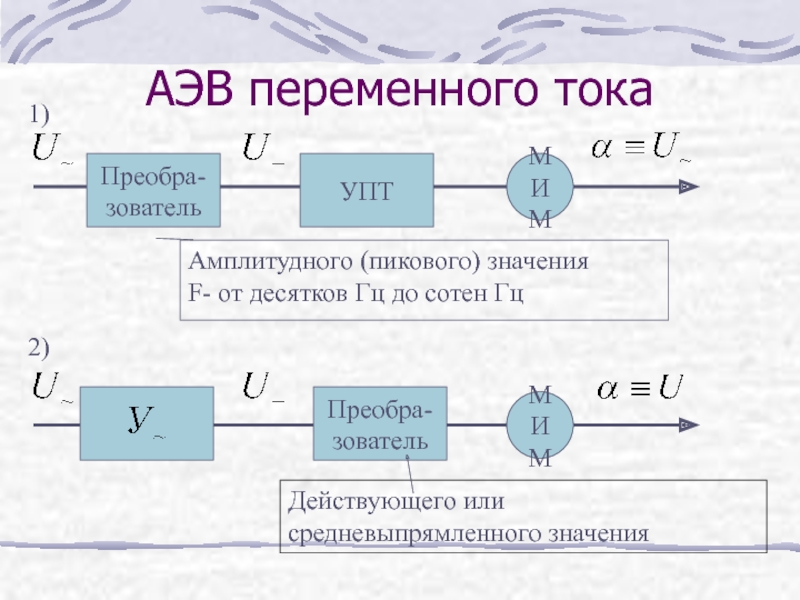

Слайд 7АЭВ переменного тока
Преобра-
зователь
УПТ
МИМ
Амплитудного (пикового) значения
F- от десятков Гц до сотен Гц
Преобра-
зователь
МИМ
Действующего
или средневыпрямленного значения
1)
2)

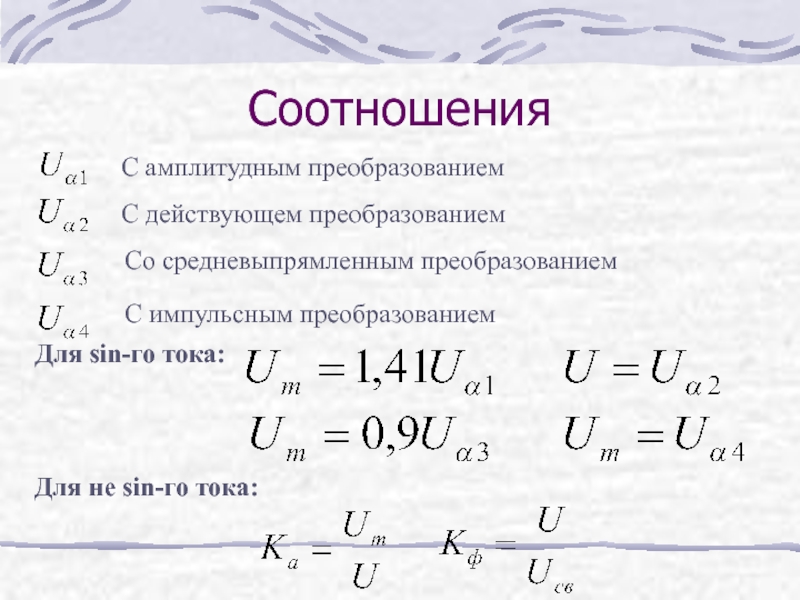

Слайд 12Соотношения
С амплитудным преобразованием
С действующем преобразованием
Со средневыпрямленным преобразованием
С импульсным преобразованием
Для sin-го тока:
Для
не sin-го тока:
