ВОДОСТОЧНЫЕ СИСТЕМЫ:
DÖCKЕ
и других производителей ЧАСТЬ I Технические характеристики и комплектация водосточных систем
Слайд 2ВОДОСТОЧНЫЕ СИСТЕМЫ:
DÖCKЕ
и других производителей
ЧАСТЬ I
Технические характеристики
и комплектация
водосточных систем

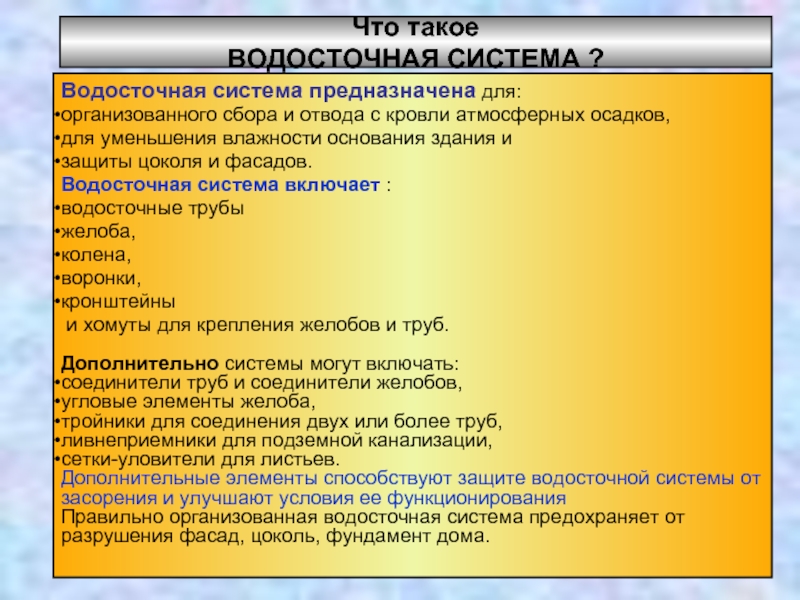

Слайд 3Что такое
ВОДОСТОЧНАЯ СИСТЕМА ?
Водосточная система предназначена для:
организованного сбора и отвода
с кровли атмосферных осадков,
для уменьшения влажности основания здания и
защиты цоколя и фасадов.
Водосточная система включает :
водосточные трубы
желоба,
колена,
воронки,
кронштейны
и хомуты для крепления желобов и труб.
Дополнительно системы могут включать:
соединители труб и соединители желобов,
угловые элементы желоба,
тройники для соединения двух или более труб,
ливнеприемники для подземной канализации,
сетки-уловители для листьев.
Дополнительные элементы способствуют защите водосточной системы от засорения и улучшают условия ее функционирования
Правильно организованная водосточная система предохраняет от разрушения фасад, цоколь, фундамент дома.
для уменьшения влажности основания здания и
защиты цоколя и фасадов.
Водосточная система включает :
водосточные трубы
желоба,
колена,
воронки,
кронштейны
и хомуты для крепления желобов и труб.
Дополнительно системы могут включать:
соединители труб и соединители желобов,
угловые элементы желоба,
тройники для соединения двух или более труб,
ливнеприемники для подземной канализации,
сетки-уловители для листьев.
Дополнительные элементы способствуют защите водосточной системы от засорения и улучшают условия ее функционирования
Правильно организованная водосточная система предохраняет от разрушения фасад, цоколь, фундамент дома.
Слайд 5Кронштейны
Кронштейны предназначены для крепления
желоба водосточной системы к конструкции
кровли и
удержания его в процессе эксплуатации.
Изготавливаются из разных материалов
(пластики, сталь, медь, цинк-титановые сплавы).
Цвет кронштейнов чаще всего совпадает
с цветом всей водосточной системы.
Кронштейны нужно устанавливать так, чтобы их концы не пересекали
плоскости кровли. Это обеспечит сползание снега без нагрузки на желоб.
Кронштейны монтируют на расстоянии 30- 60 см друг от друга
Сильно натянутый шнурок между стоком и кронштейном
(в системах из ПВХ) или между крайними крюками (из металла) укажет
высоту монтажа остальных кронштейнов и соединительных муфт
желобов.
Изготавливаются из разных материалов
(пластики, сталь, медь, цинк-титановые сплавы).
Цвет кронштейнов чаще всего совпадает
с цветом всей водосточной системы.
Кронштейны нужно устанавливать так, чтобы их концы не пересекали
плоскости кровли. Это обеспечит сползание снега без нагрузки на желоб.
Кронштейны монтируют на расстоянии 30- 60 см друг от друга
Сильно натянутый шнурок между стоком и кронштейном
(в системах из ПВХ) или между крайними крюками (из металла) укажет
высоту монтажа остальных кронштейнов и соединительных муфт
желобов.

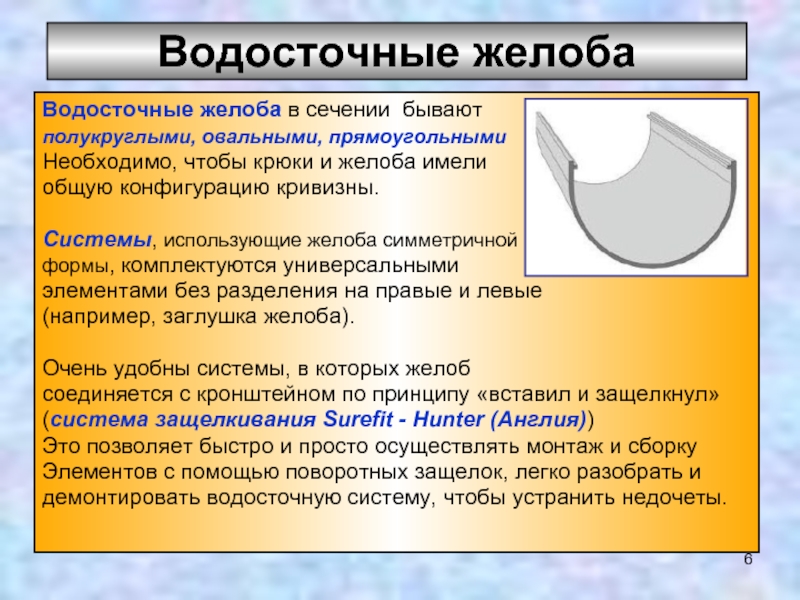

Слайд 6Водосточные желоба
Водосточные желоба в сечении бывают
полукруглыми, овальными, прямоугольными
Необходимо, чтобы
крюки и желоба имели
общую конфигурацию кривизны.
Системы, использующие желоба симметричной
формы, комплектуются универсальными
элементами без разделения на правые и левые
(например, заглушка желоба).
Очень удобны системы, в которых желоб
соединяется с кронштейном по принципу «вставил и защелкнул»
(система защелкивания Surefit - Hunter (Англия))
Это позволяет быстро и просто осуществлять монтаж и сборку
Элементов с помощью поворотных защелок, легко разобрать и
демонтировать водосточную систему, чтобы устранить недочеты.
общую конфигурацию кривизны.
Системы, использующие желоба симметричной
формы, комплектуются универсальными
элементами без разделения на правые и левые
(например, заглушка желоба).
Очень удобны системы, в которых желоб
соединяется с кронштейном по принципу «вставил и защелкнул»
(система защелкивания Surefit - Hunter (Англия))
Это позволяет быстро и просто осуществлять монтаж и сборку
Элементов с помощью поворотных защелок, легко разобрать и
демонтировать водосточную систему, чтобы устранить недочеты.

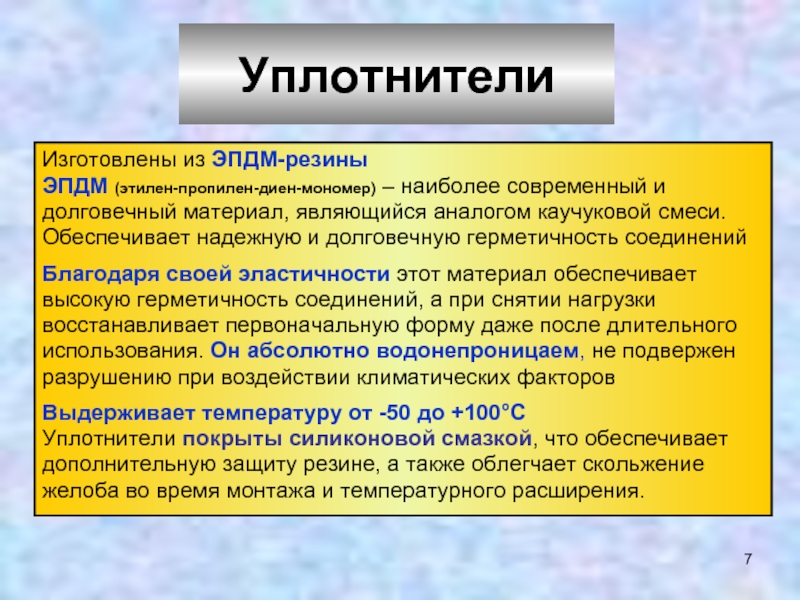

Слайд 7Уплотнители
Изготовлены из ЭПДМ-резины
ЭПДМ (этилен-пропилен-диен-мономер) – наиболее современный и
долговечный материал, являющийся
аналогом каучуковой смеси.
Обеспечивает надежную и долговечную герметичность соединений
Благодаря своей эластичности этот материал обеспечивает
высокую герметичность соединений, а при снятии нагрузки
восстанавливает первоначальную форму даже после длительного
использования. Он абсолютно водонепроницаем, не подвержен
разрушению при воздействии климатических факторов
Выдерживает температуру от -50 до +100°С
Уплотнители покрыты силиконовой смазкой, что обеспечивает
дополнительную защиту резине, а также облегчает скольжение
желоба во время монтажа и температурного расширения.
Обеспечивает надежную и долговечную герметичность соединений
Благодаря своей эластичности этот материал обеспечивает
высокую герметичность соединений, а при снятии нагрузки
восстанавливает первоначальную форму даже после длительного
использования. Он абсолютно водонепроницаем, не подвержен
разрушению при воздействии климатических факторов
Выдерживает температуру от -50 до +100°С
Уплотнители покрыты силиконовой смазкой, что обеспечивает
дополнительную защиту резине, а также облегчает скольжение
желоба во время монтажа и температурного расширения.

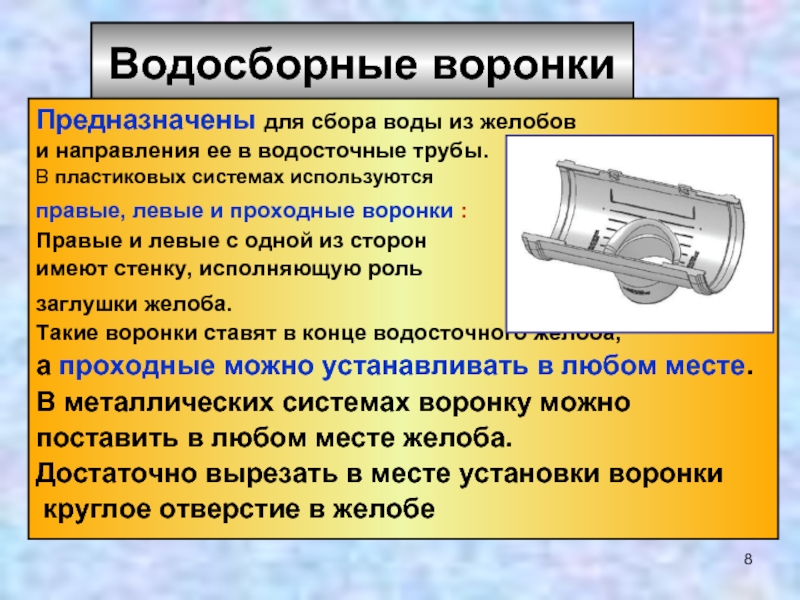

Слайд 8Водосборные воронки
Предназначены для сбора воды из желобов
и направления ее в
водосточные трубы.
В пластиковых системах используются
правые, левые и проходные воронки :
Правые и левые с одной из сторон
имеют стенку, исполняющую роль
заглушки желоба.
Такие воронки ставят в конце водосточного желоба,
а проходные можно устанавливать в любом месте.
В металлических системах воронку можно
поставить в любом месте желоба.
Достаточно вырезать в месте установки воронки
круглое отверстие в желобе
В пластиковых системах используются
правые, левые и проходные воронки :
Правые и левые с одной из сторон
имеют стенку, исполняющую роль
заглушки желоба.
Такие воронки ставят в конце водосточного желоба,
а проходные можно устанавливать в любом месте.
В металлических системах воронку можно
поставить в любом месте желоба.
Достаточно вырезать в месте установки воронки
круглое отверстие в желобе
Слайд 9Колена
Предназначены для соединения
водосборных воронок желобов,
расположенных около карниза,
и водосточных
труб,
прикрепленных к стене здания,
а также для отвода воды от фасада
в нижней части труб.
Чаще всего их используют по три штуки на одну
водосточную трубу: две вверху и одну внизу.
В случае если расстояние от воронки до трубы
превышает длину колен, между верхними коленами
вставляют отрезок трубы необходимой длины.
прикрепленных к стене здания,
а также для отвода воды от фасада
в нижней части труб.
Чаще всего их используют по три штуки на одну
водосточную трубу: две вверху и одну внизу.
В случае если расстояние от воронки до трубы
превышает длину колен, между верхними коленами
вставляют отрезок трубы необходимой длины.
Слайд 10Водосточные трубы
В сечении они могут быть круглыми или
прямоугольными.
Длина может быть
от одного до четырех метров.
Отличие пластиковых труб от металлических :
их диаметр постоянен по всей длине.
То есть для соединения двух труб нужна муфта .
Металлические трубы чаще всего развальцованы
с одной стороны и плотно вставляются одна в
другую.
Правда, на пластиковых трубах, выполненных по
технологии литья в форму, тоже присутствует
расширение с одной стороны - для соединения.
Но и стоят они чуть дороже экструдированных.
Отличие пластиковых труб от металлических :
их диаметр постоянен по всей длине.
То есть для соединения двух труб нужна муфта .
Металлические трубы чаще всего развальцованы
с одной стороны и плотно вставляются одна в
другую.
Правда, на пластиковых трубах, выполненных по
технологии литья в форму, тоже присутствует
расширение с одной стороны - для соединения.
Но и стоят они чуть дороже экструдированных.
Слайд 11Хомуты
Предназначены для крепления водосточных труб к фасаду здания
Различны форма и
система крепления хомутов.
Выпускаются пластиковые хомуты на две точки опоры, а также
металлические на одном длинном метизе.
Есть хомуты, которые защелкиваются при обхвате
трубы, а есть с завинчивающимися элементами.
Требования к установке хомута:
Длина метиза должна учитывать три параметра:
(1) глубину закрепления в материале стены (5-7 см),
(2) толщину теплоизоляционного слоя и
(3) желаемое расстояние трубы от фасада.
Нельзя:
крепить хомут только к теплоизоляции ( такое крепление недолговечно)
хомут не должен очень плотно охватывать трубу (особенно если она из ПВХ). Связано это с линейным изменением размеров под действием перемены температур
хомуты монтируют на расстоянии 1,5-2,5 м друг от друга (в зависимости от материала трубы и этажности здания)
Выпускаются пластиковые хомуты на две точки опоры, а также
металлические на одном длинном метизе.
Есть хомуты, которые защелкиваются при обхвате
трубы, а есть с завинчивающимися элементами.
Требования к установке хомута:
Длина метиза должна учитывать три параметра:
(1) глубину закрепления в материале стены (5-7 см),
(2) толщину теплоизоляционного слоя и
(3) желаемое расстояние трубы от фасада.
Нельзя:
крепить хомут только к теплоизоляции ( такое крепление недолговечно)
хомут не должен очень плотно охватывать трубу (особенно если она из ПВХ). Связано это с линейным изменением размеров под действием перемены температур
хомуты монтируют на расстоянии 1,5-2,5 м друг от друга (в зависимости от материала трубы и этажности здания)
Слайд 12Водосточные системы из оцинкованной стали с полимерным покрытием
Для производства элементов металлических
водосливных систем применяют горячеоцинкованную сталь толщиной 0,5-0,7 мм. В качестве полимерного материала используется полимерное покрытие пурал, причем в отличие от кровельного материала, полимер наносится на обе стороны листа. Благодаря такому покрытию система водослива может выдерживать перепады температур от -400 С до 1200 С, что позволяет использовать ее в любых климатических условиях.
Основным достоинством стальных водосточных систем является высокая прочность элементов, что очень важно для систем работающих под нагрузкой снега и льда. Долговечность использования систем обеспечивается высокой коррозийной стойкостью полимерного покрытия и стойкостью покрытия к воздействиям среды.
Продукция представлена фирмами: Aquasystem (Россия-Германия), Galeco(Голландия-Польша), Takotta (Финляндия), Lindab (Швеция), Rannila (Финляндия) и другими.
Основным достоинством стальных водосточных систем является высокая прочность элементов, что очень важно для систем работающих под нагрузкой снега и льда. Долговечность использования систем обеспечивается высокой коррозийной стойкостью полимерного покрытия и стойкостью покрытия к воздействиям среды.
Продукция представлена фирмами: Aquasystem (Россия-Германия), Galeco(Голландия-Польша), Takotta (Финляндия), Lindab (Швеция), Rannila (Финляндия) и другими.

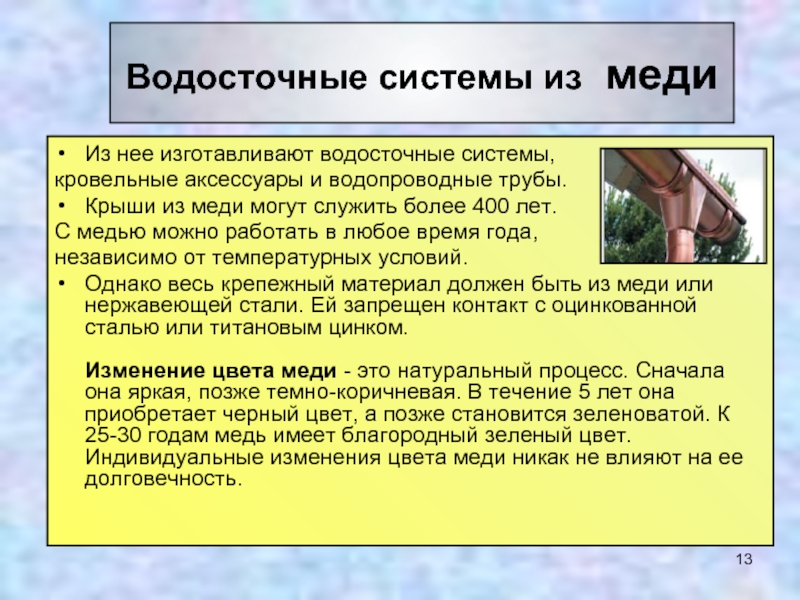

Слайд 13Водосточные системы из меди
Из нее изготавливают водосточные системы,
кровельные аксессуары и
водопроводные трубы.
Крыши из меди могут служить более 400 лет.
С медью можно работать в любое время года,
независимо от температурных условий.
Однако весь крепежный материал должен быть из меди или нержавеющей стали. Ей запрещен контакт с оцинкованной сталью или титановым цинком. Изменение цвета меди - это натуральный процесс. Сначала она яркая, позже темно-коричневая. В течение 5 лет она приобретает черный цвет, а позже становится зеленоватой. К 25-30 годам медь имеет благородный зеленый цвет. Индивидуальные изменения цвета меди никак не влияют на ее долговечность.
Крыши из меди могут служить более 400 лет.
С медью можно работать в любое время года,
независимо от температурных условий.
Однако весь крепежный материал должен быть из меди или нержавеющей стали. Ей запрещен контакт с оцинкованной сталью или титановым цинком. Изменение цвета меди - это натуральный процесс. Сначала она яркая, позже темно-коричневая. В течение 5 лет она приобретает черный цвет, а позже становится зеленоватой. К 25-30 годам медь имеет благородный зеленый цвет. Индивидуальные изменения цвета меди никак не влияют на ее долговечность.
Слайд 14Водосточные системы : ПЛАСТИКИ
ПВХ (поливинилхлорид),
нПХВ (непластифицированный полихлорвинил),
ПЭ (полиэтилен) и
ПП (полипропилен).
Обладают хорошей устойчивостью к:
механическим повреждениям
растяжению, изгибу
обесцвечиванию
коррозии
воздействию кислот, щелочей и солей.
Не требуют дополнительной покраски.
Долговечность пластиковых систем составляет около 50 лет

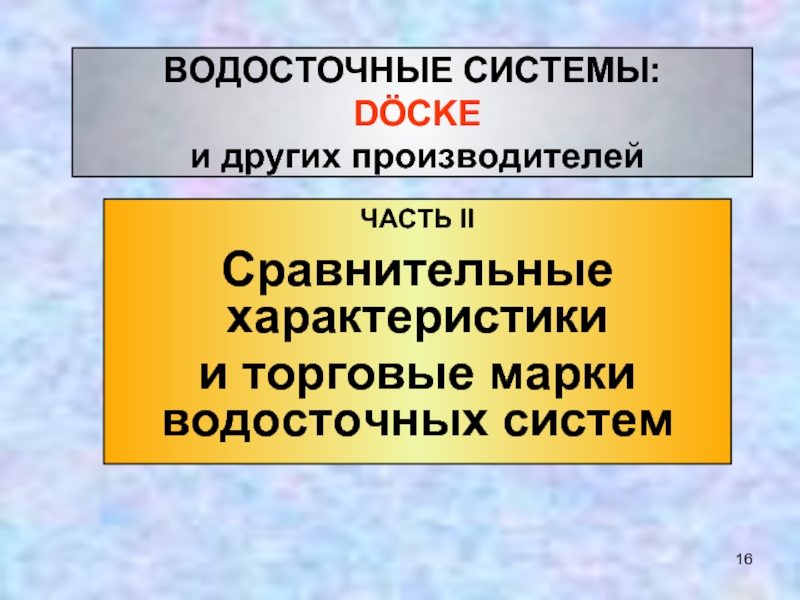

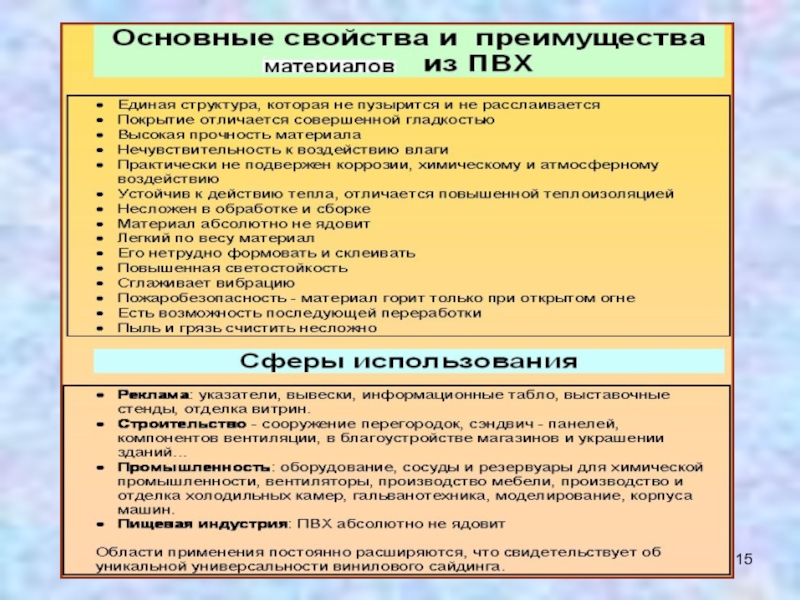

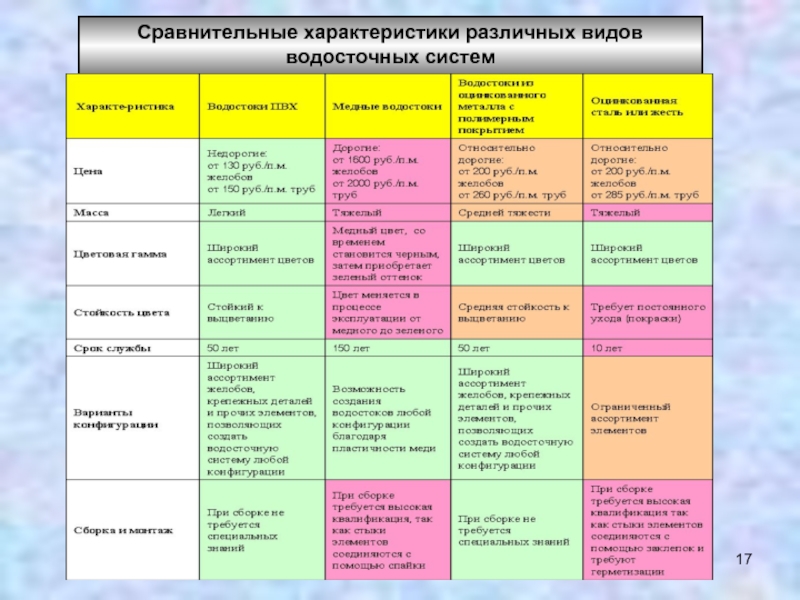

Слайд 16ВОДОСТОЧНЫЕ СИСТЕМЫ:
DÖCKЕ
и других производителей
ЧАСТЬ II
Сравнительные характеристики
и торговые марки
водосточных систем
Слайд 19Водосточные системы из ПВХ (пластиковые водостоки)
Водосточные системы из ПВХ представлены на
Российском
рынке следующими фирмами:
Hunter (Англия),
Galeco (Голландия-Польша),
Scala Plastics (Бельгия),
Nicoll (Франция),
Plastmo (Дания) и многими другими.
рынке следующими фирмами:
Hunter (Англия),
Galeco (Голландия-Польша),
Scala Plastics (Бельгия),
Nicoll (Франция),
Plastmo (Дания) и многими другими.

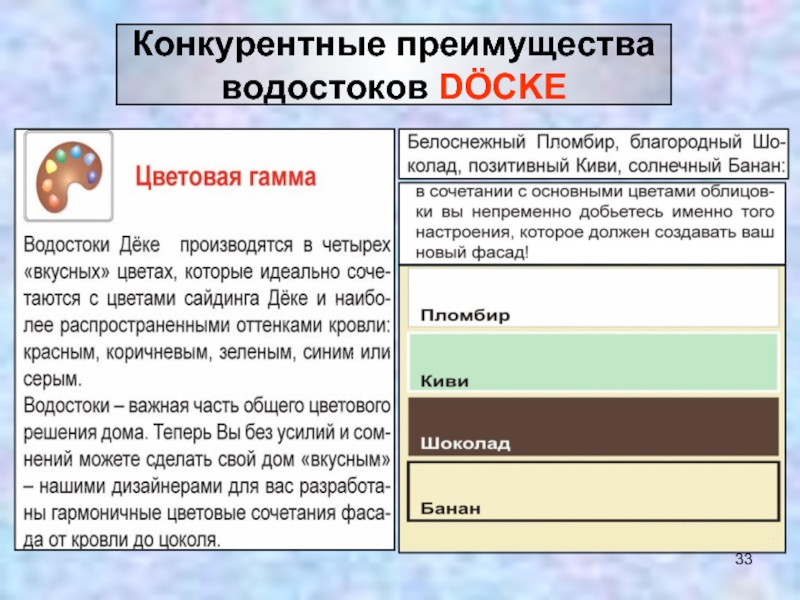

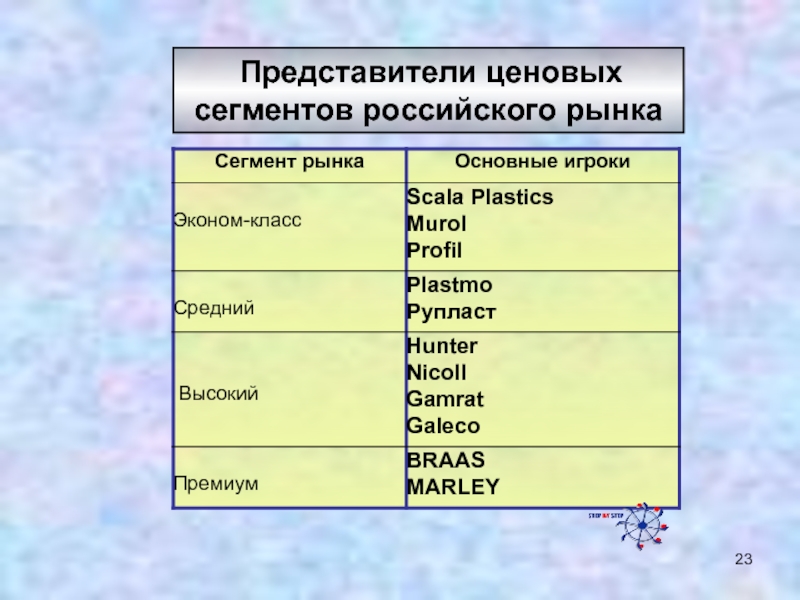

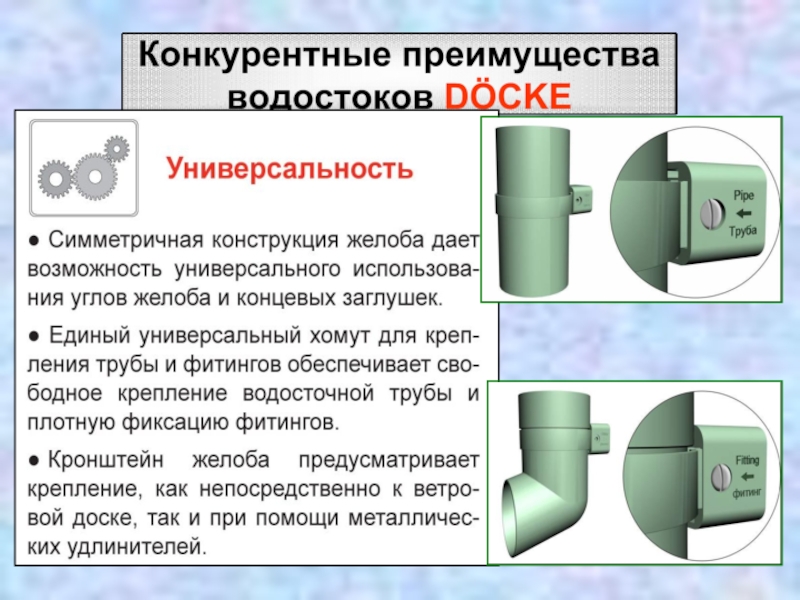

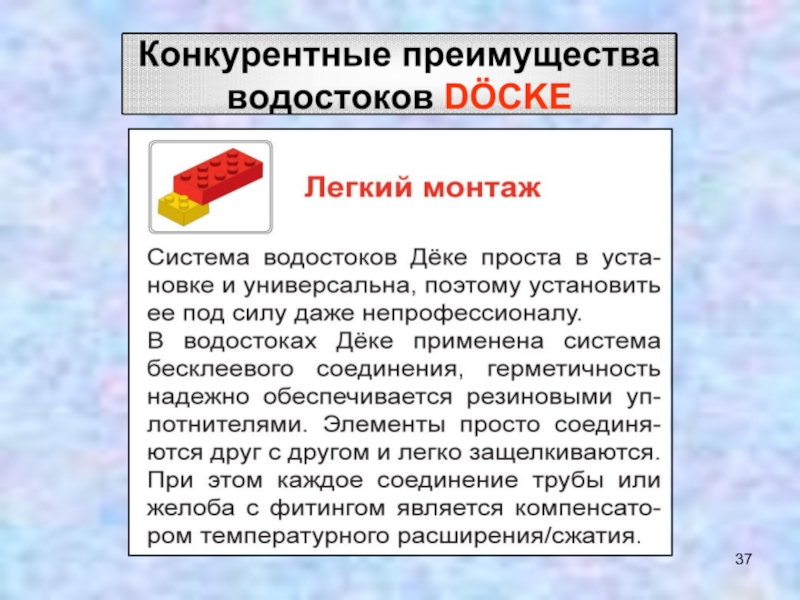

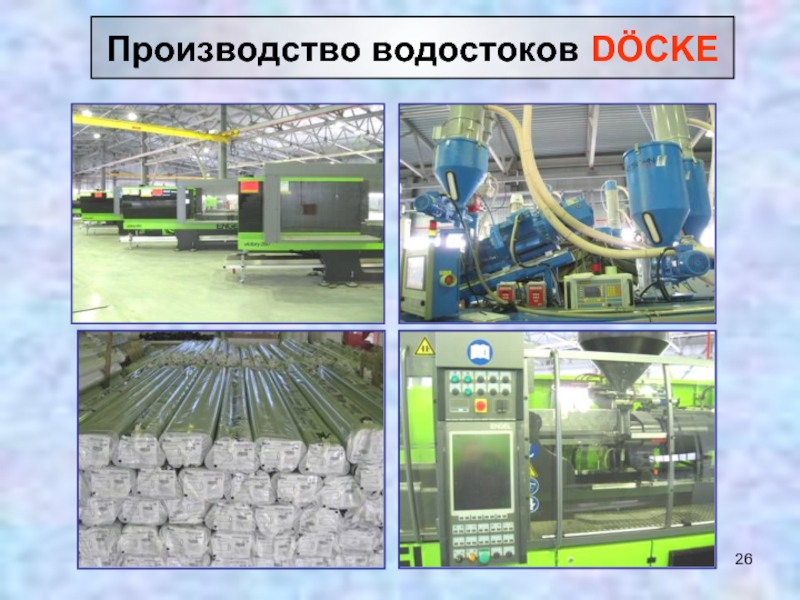

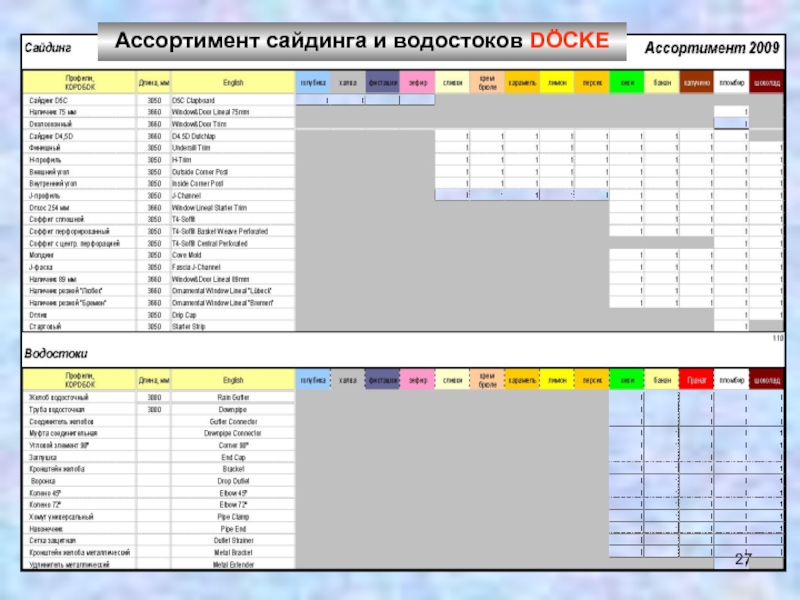

Слайд 47Материал: ПВХ
Соединение: бесклеевое, на герметичных уплотнителях
из ЭПДМ-резины
Температурный режим: - 50 ÷ +50 С°
Срок эксплуатации: гарантия – 25 лет
Выцветание: сохранение цветов на все время эксплуатации.
Остаточные деформации: отсутствуют.
Устойчивость к засорению мусором: высокая
Система продольных ребер на внутренней поверхности комплектующих
Температурный режим: - 50 ÷ +50 С°
Срок эксплуатации: гарантия – 25 лет
Выцветание: сохранение цветов на все время эксплуатации.
Остаточные деформации: отсутствуют.
Устойчивость к засорению мусором: высокая
Система продольных ребер на внутренней поверхности комплектующих

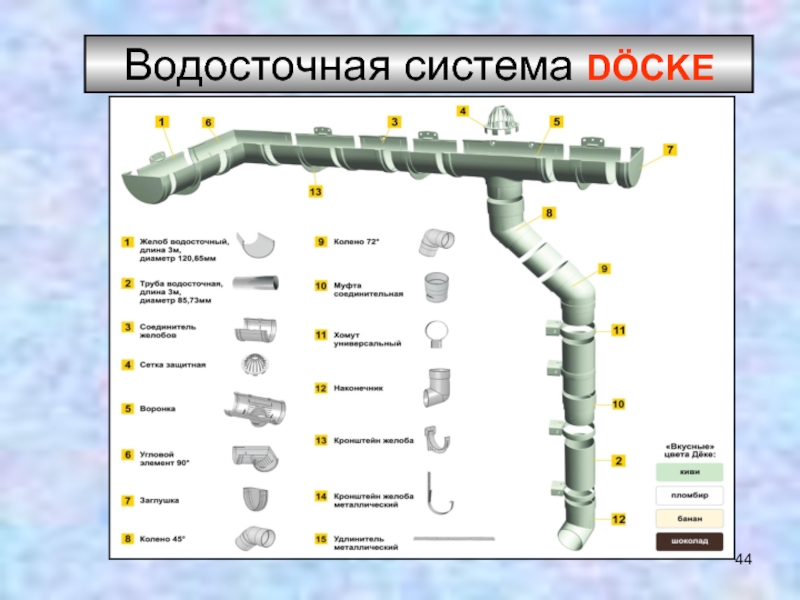

Некоторые сведения о системе DÖCKЕ

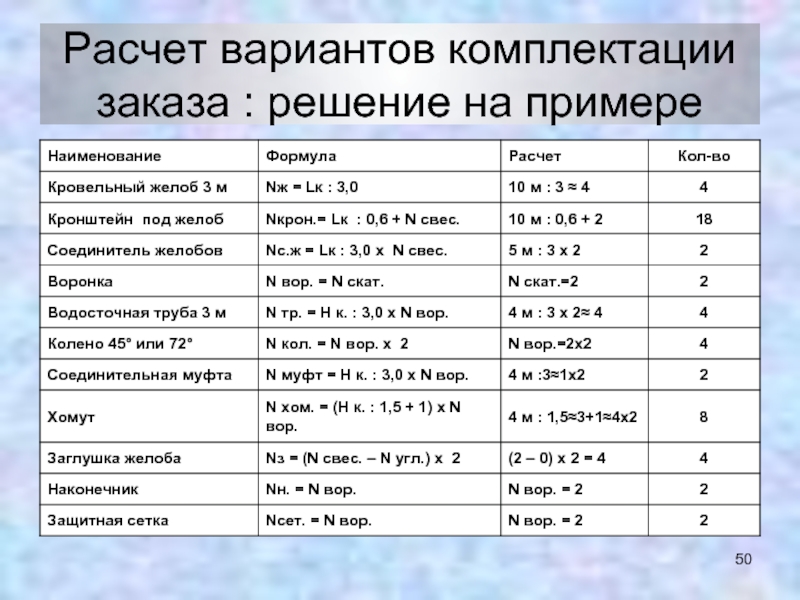

Слайд 52Особенности монтажа
При монтаже желобов (особенно желобов из ПВХ) необходимо
учитывать температурные изменения
их линейных размеров.
Для компенсации предусмотрены соединительные муфты,
с нанесенными рисками, показывающими величину
температурного зазора при монтаже желоба в зависимости от
температуры воздуха.
Желоба из ПВХ нельзя соединять в упор. Это может привести к
поломкам и трещинам.
Соединительная муфта в металлических системах также исполняет
роль компенсатора.
Рекомендуется оставлять тепловые зазоры между желобами
от 4 до 10 мм.
Желоба и водосточные трубы требуют защиты от
обледенения.
Наилучшей защитой служит хорошее утепление крыши,
совмещенное с противоснежными барьерами и системы
принудительного обогрева электронагревательными кабелями.
Для компенсации предусмотрены соединительные муфты,
с нанесенными рисками, показывающими величину
температурного зазора при монтаже желоба в зависимости от
температуры воздуха.
Желоба из ПВХ нельзя соединять в упор. Это может привести к
поломкам и трещинам.
Соединительная муфта в металлических системах также исполняет
роль компенсатора.
Рекомендуется оставлять тепловые зазоры между желобами
от 4 до 10 мм.
Желоба и водосточные трубы требуют защиты от
обледенения.
Наилучшей защитой служит хорошее утепление крыши,
совмещенное с противоснежными барьерами и системы
принудительного обогрева электронагревательными кабелями.

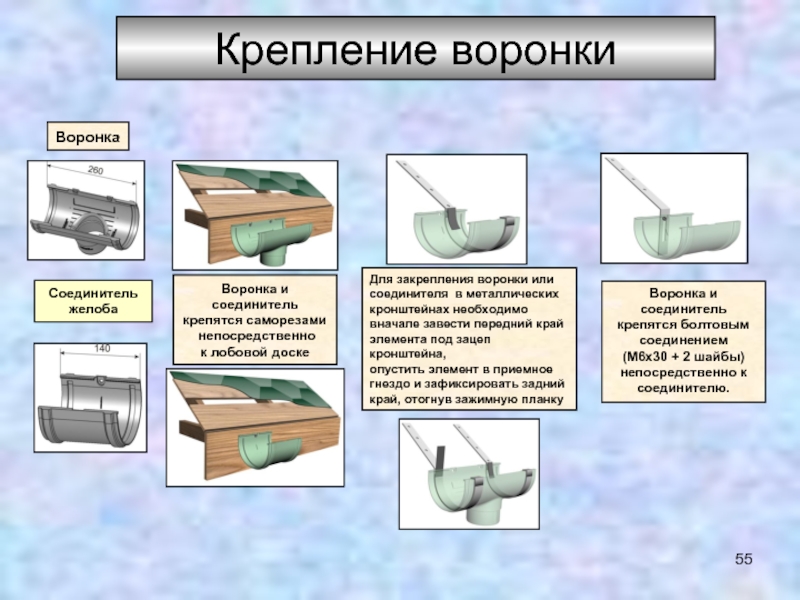

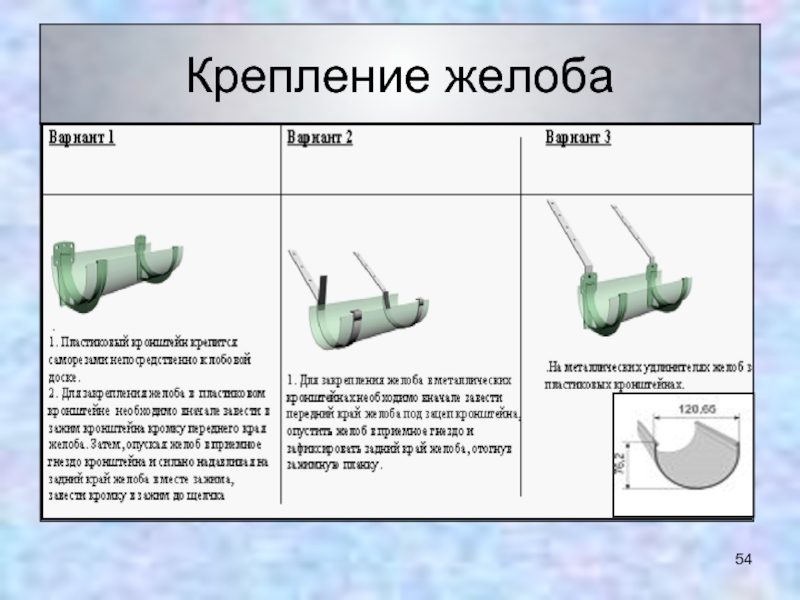

Слайд 55Крепление воронки
Воронка
Соединитель
желоба
Воронка и соединитель
крепятся саморезами
непосредственно
к лобовой
доске
Для закрепления воронки или соединителя в металлических
кронштейнах необходимо
вначале завести передний край
элемента под зацеп кронштейна,
опустить элемент в приемное гнездо и зафиксировать задний край, отогнув зажимную планку
Воронка и соединитель крепятся болтовым соединением
(М6х30 + 2 шайбы)
непосредственно к соединителю.
Слайд 65

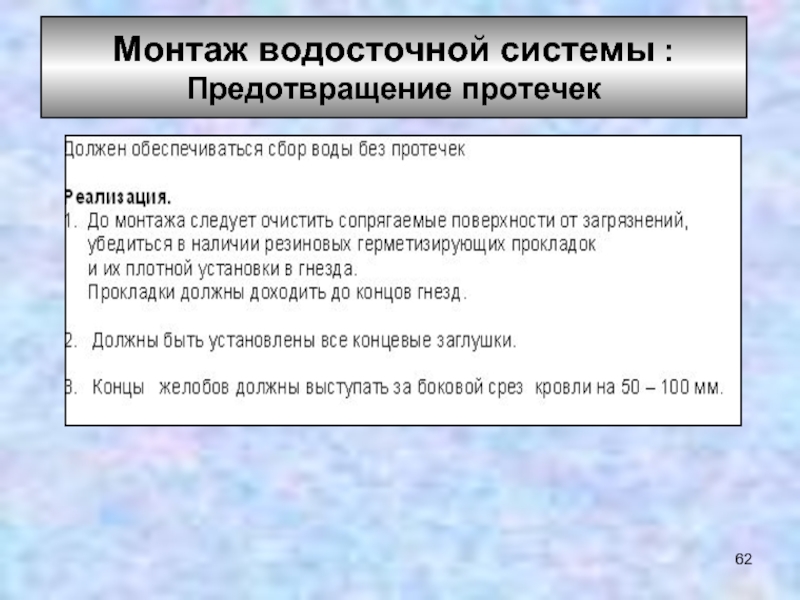

Водостоки «DÖCKЕ » не требуют специального ухода,
достаточно только периодического осмотра
и очистки.
Очищать желательно желоб, сетку и прочищать сами трубы (например, водой из шланга).
При очистке желоба нельзя прислонять лестницу к краю желоба.
Очищать желательно желоб, сетку и прочищать сами трубы (например, водой из шланга).
При очистке желоба нельзя прислонять лестницу к краю желоба.
ВОДОСТОЧНАЯ СИСТЕМА DÖCKЕ :
Особенности Эксплуатации
