Постолит А.В. д.т.н., профессор презентация
Содержание
- 1. Постолит А.В. д.т.н., профессор
- 2. 2 Объекты в системе управления расходом топлива
- 3. 3 Цели создания автоматизированной системы управления расходом
- 4. 4 Цели создания автоматизированной системы управления расходом
- 5. 5 Цели создания автоматизированной системы управления расходом
- 6. 6 Цели создания автоматизированной системы управления расходом
- 7. 7 Обобщенная технология управления расходом топлива
- 8. 8 Принципиальная схема автоматизированной системы учета и
- 9. 9 УРОВНИ УПРАВЛЕНИЯ РАСХОДОМ ТОПЛИВА В ПАТП
- 10. 10 Структура системы управления расходом топлива
- 11. 11 АВТОМАТИЗАЦИЯ МОНИТОРИНГА ТОПЛИВА В ЕМКОСТЯХ АЗС

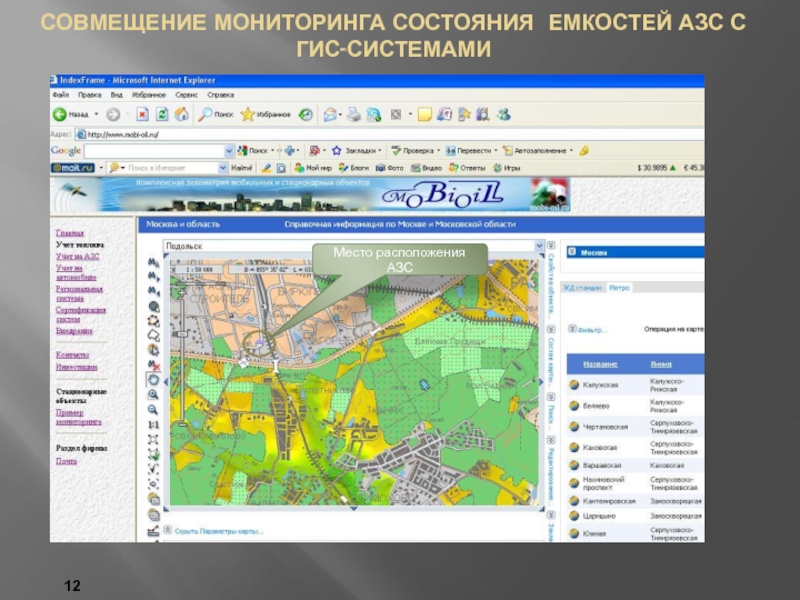

- 12. 12 СОВМЕЩЕНИЕ МОНИТОРИНГА СОСТОЯНИЯ ЕМКОСТЕЙ АЗС С ГИС-СИСТЕМАМИ Место расположения АЗС

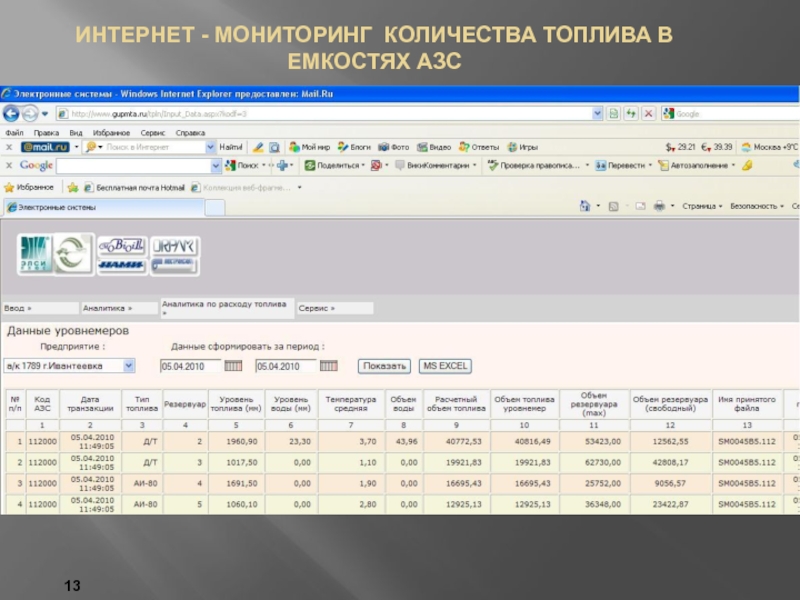

- 13. ИНТЕРНЕТ - МОНИТОРИНГ КОЛИЧЕСТВА ТОПЛИВА В ЕМКОСТЯХ АЗС 13
- 14. 14 АВТОМАТИЗАЦИЯ ОТПУСКА ТОПЛИВА НА АЗС НА

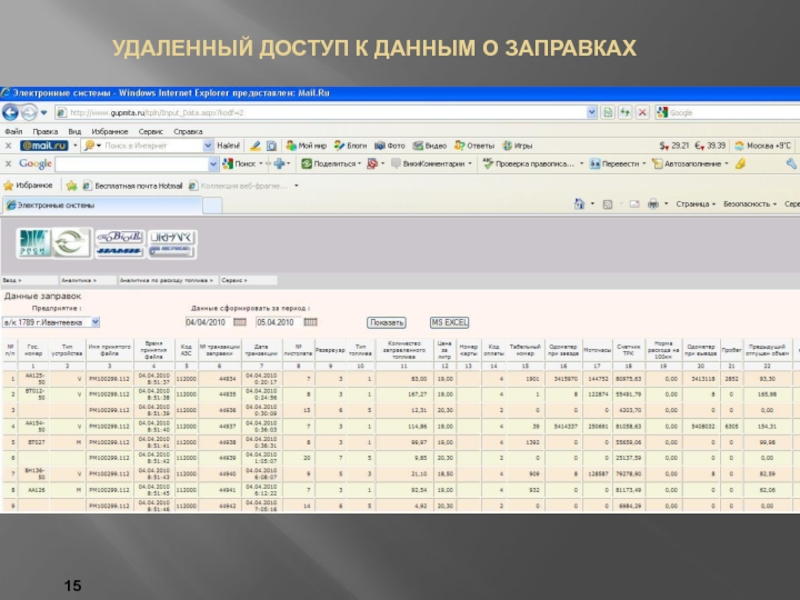

- 15. УДАЛЕННЫЙ ДОСТУП К ДАННЫМ О ЗАПРАВКАХ 15

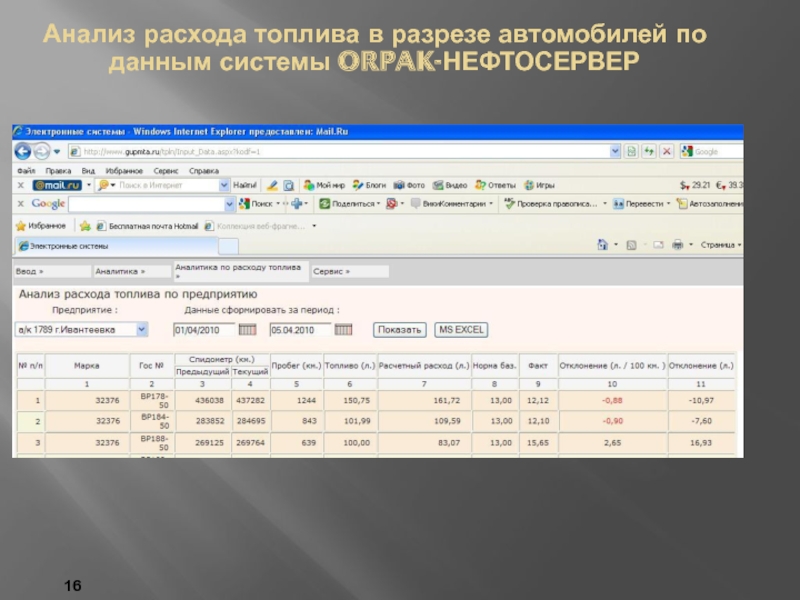

- 16. Анализ расхода топлива в разрезе автомобилей по данным системы ORPAK-НЕФТОСЕРВЕР 16
- 17. 17 АВТОМАТИЗАЦИЯ МОНИРОРИНГА РАБОТЫ АВТОМОБИЛЯ НА ЛИНИИ
- 18. 18 БОРТОВОЕ ОБОРУДОВАНИЕ ДЛЯ МОНИТОРИНГА РАБОТЫ АВТОМОБИЛЕЙ

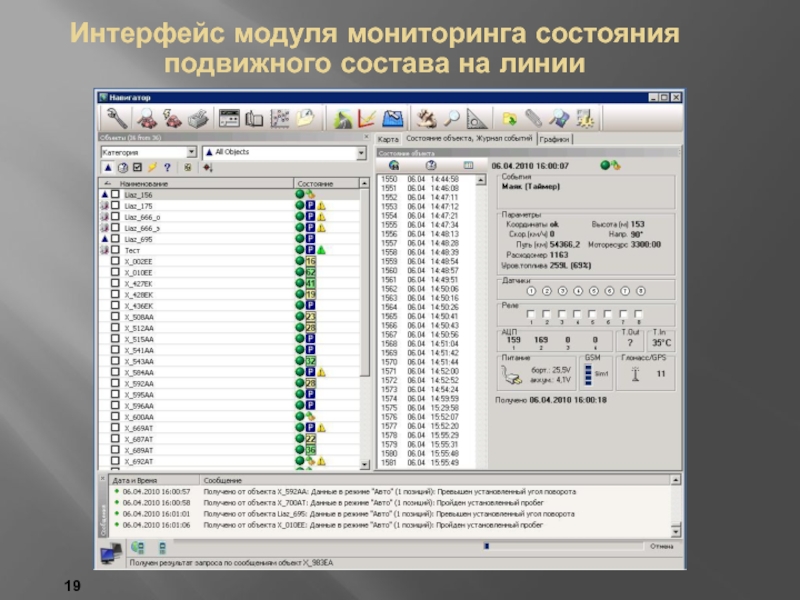

- 19. Интерфейс модуля мониторинга состояния подвижного состава на линии 19
- 20. Интерфейс модуля ввода в систему характеристик датчика уровня топлива и параметров топливного бака автомобиля 20

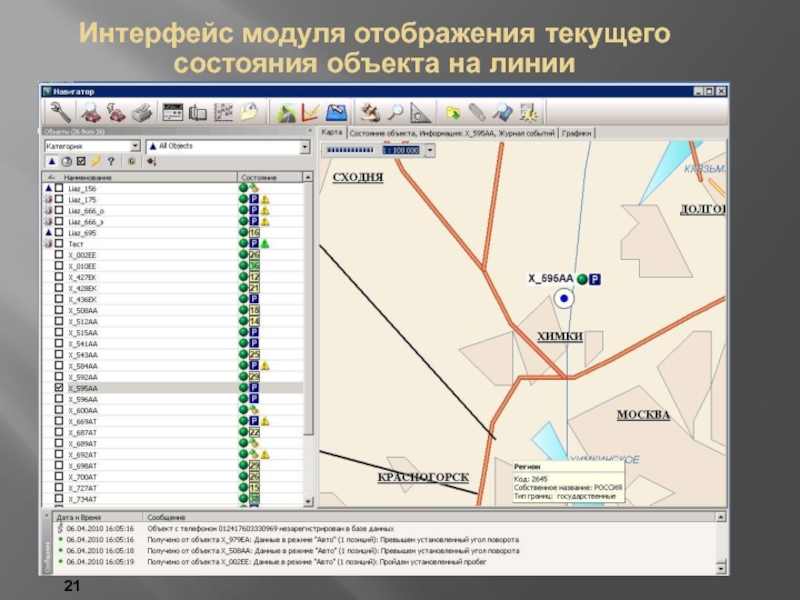

- 21. Интерфейс модуля отображения текущего состояния объекта на линии 21

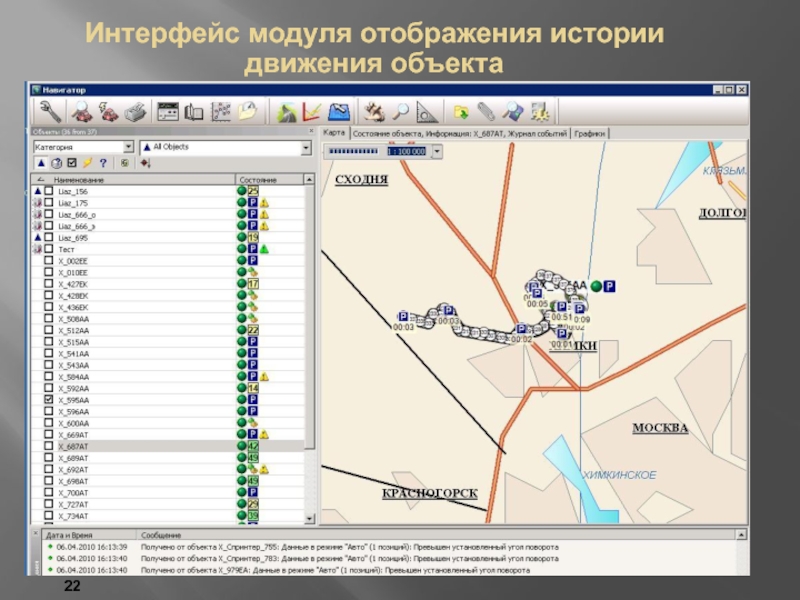

- 22. Интерфейс модуля отображения истории движения объекта 22

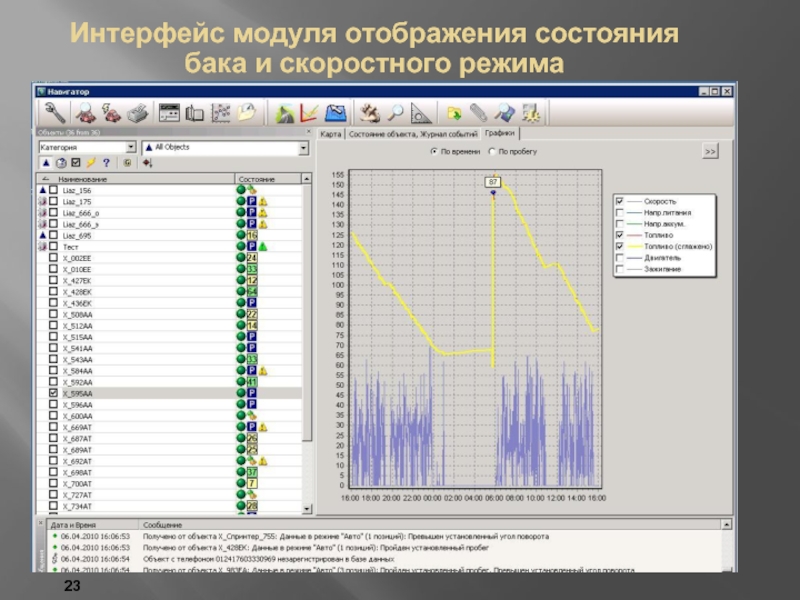

- 23. Интерфейс модуля отображения состояния бака и скоростного режима 23

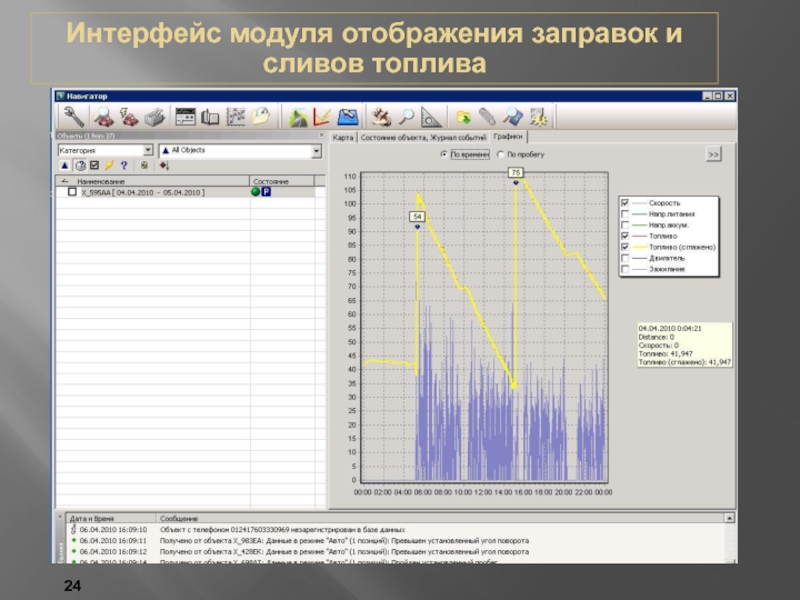

- 24. Интерфейс модуля отображения заправок и сливов топлива 24

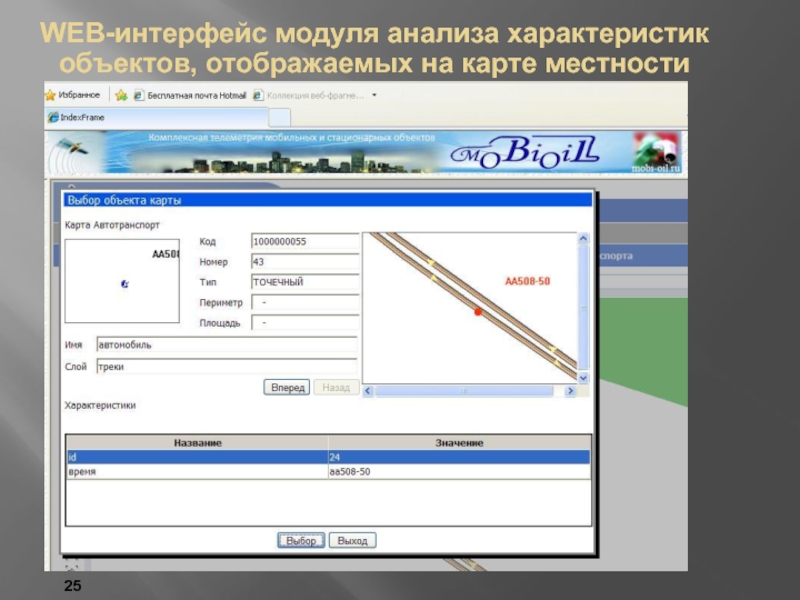

- 25. 25 WEB-интерфейс модуля анализа характеристик объектов, отображаемых на карте местности

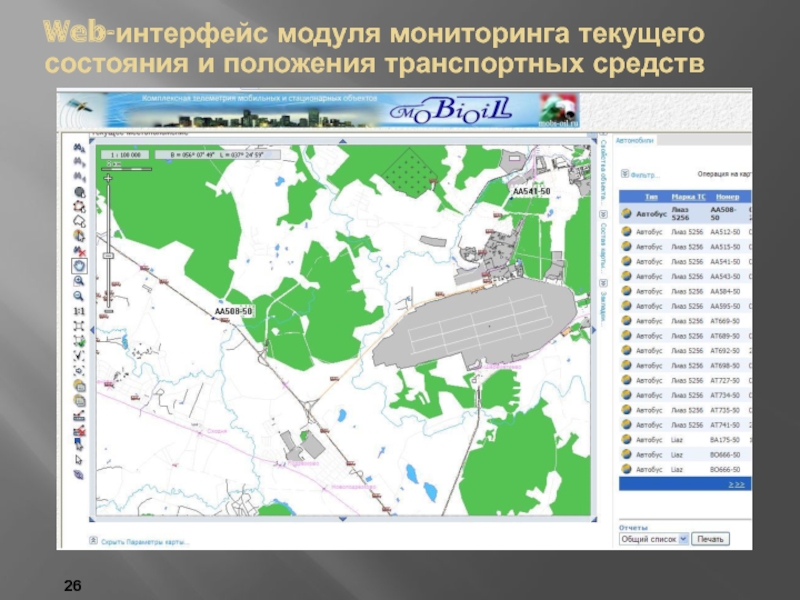

- 26. Web-интерфейс модуля мониторинга текущего состояния и положения транспортных средств 26

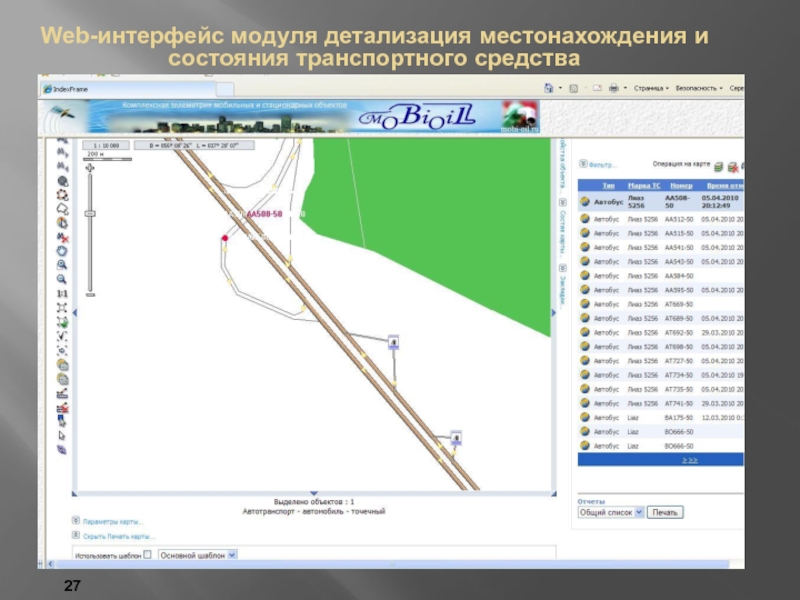

- 27. Web-интерфейс модуля детализация местонахождения и состояния транспортного средства 27
- 28. Web-интерфейс модуля анализа расхода топлива автомобилем на основе показаний топливных датчиков 28
- 29. Web-интерфейс модуля анализа расхода топлива в разрезе автомобилей предприятия на основе показаний топливных датчиков 29
- 30. Web-интерфейс модуля ведения справочника маршрутных норм расхода топлива региональной системы 30
- 31. Web-интерфейс модуля анализа расхода топлива по автомобилю на основе данных системы ORPAK-НЕФТОСЕРВЕР 31
- 32. Web-интерфейс модуля анализа расхода топлива по автомобилю на основе данных системы ORPAK-НЕФТОСЕРВЕР (продолжение 1) 32
- 33. Web-интерфейс модуля анализа расхода топлива по автомобилю на основе данных системы ORPAK-НЕФТОСЕРВЕР (продолжение 2) 33
- 34. Web-интерфейс модуля анализа расхода топлива в разрезе маршрутов предприятия основе данных системы ORPAK-НЕФТОСЕРВЕР 34
- 35. Web-интерфейс модуля анализа расхода топлива по предприятию
- 36. Web-интерфейс модуля анализа расхода топлива в разрезе предприятий региона основе данных системы ORPAK-НЕФТОСЕРВЕР 36
- 37. Потенциальная экономия топлива от использования системы мониторинга
- 38. 38 Потенциальный эффект от использования системы мониторинга
- 39. Экономия (усредненная по маршрутам) автобусы ЛИАЗ –
- 40. Фиксация несанкционированных сливов с использованием ультразвукового датчика
- 41. Структура региональной системы управления расходом топлива 41
- 42. Спасибо за внимание 42
- 43. Структура региональной системы управления расходом топлива
Слайд 1
Автоматизированные системы управления расходом топлива на автомобильном транспорте
Постолит А.В.
д.т.н., профессор

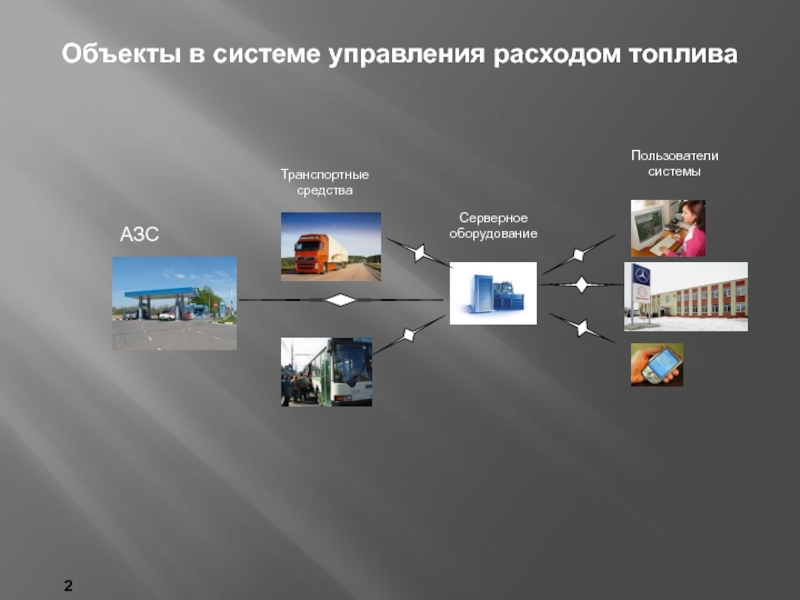

Слайд 22
Объекты в системе управления расходом топлива
АЗС
Транспортные средства
Серверное оборудование
Пользователи системы

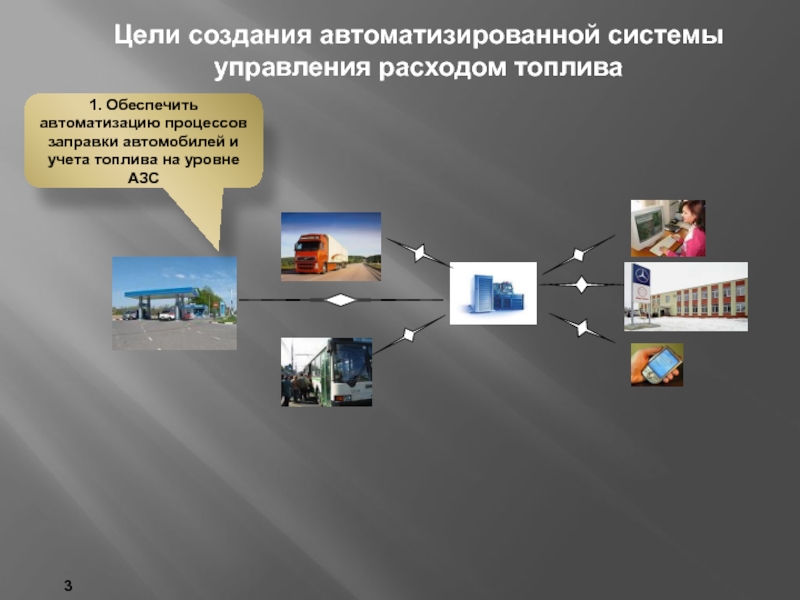

Слайд 33
Цели создания автоматизированной системы управления расходом топлива
1. Обеспечить автоматизацию процессов заправки

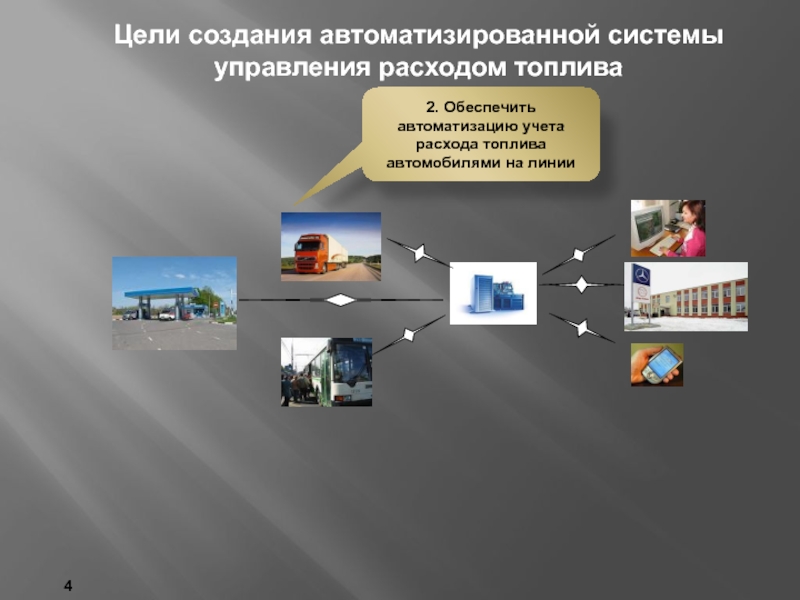

Слайд 44
Цели создания автоматизированной системы управления расходом топлива
2. Обеспечить автоматизацию учета расхода
Слайд 55

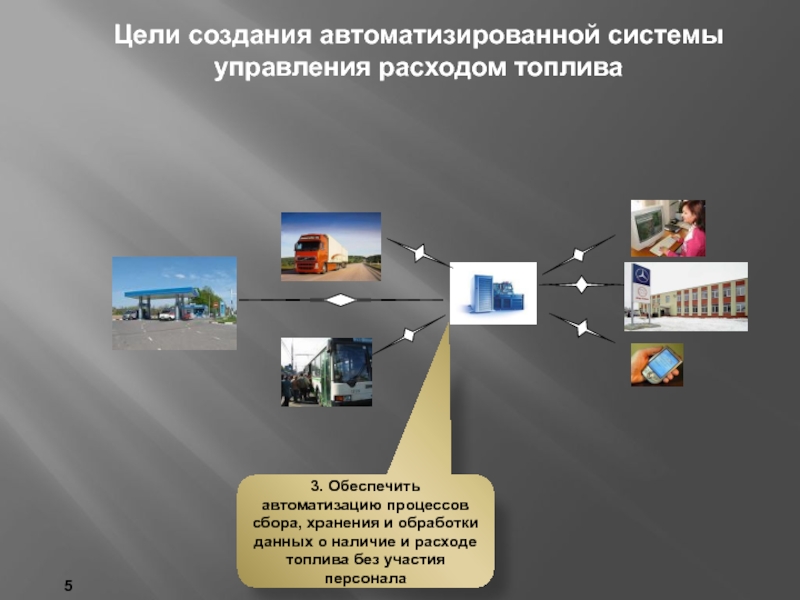

Цели создания автоматизированной системы управления расходом топлива
3. Обеспечить автоматизацию процессов сбора,
Слайд 66

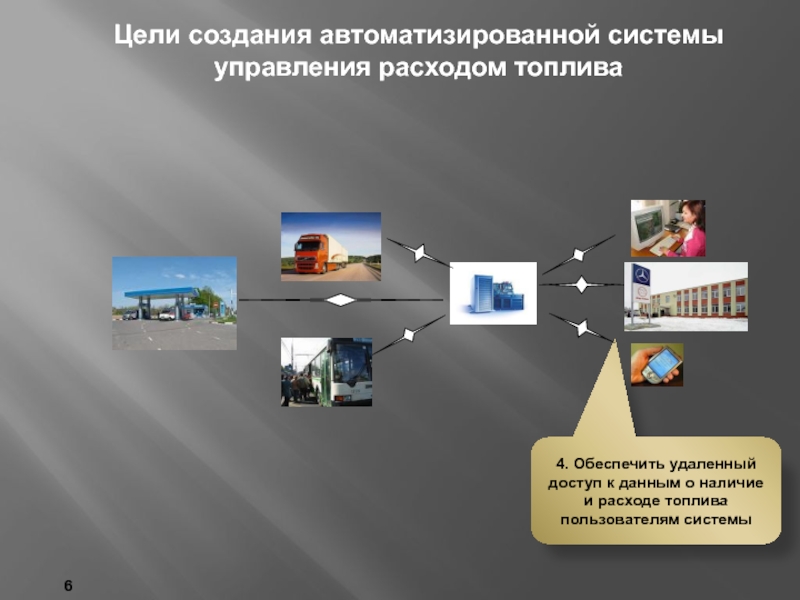

Цели создания автоматизированной системы управления расходом топлива
4. Обеспечить удаленный доступ к

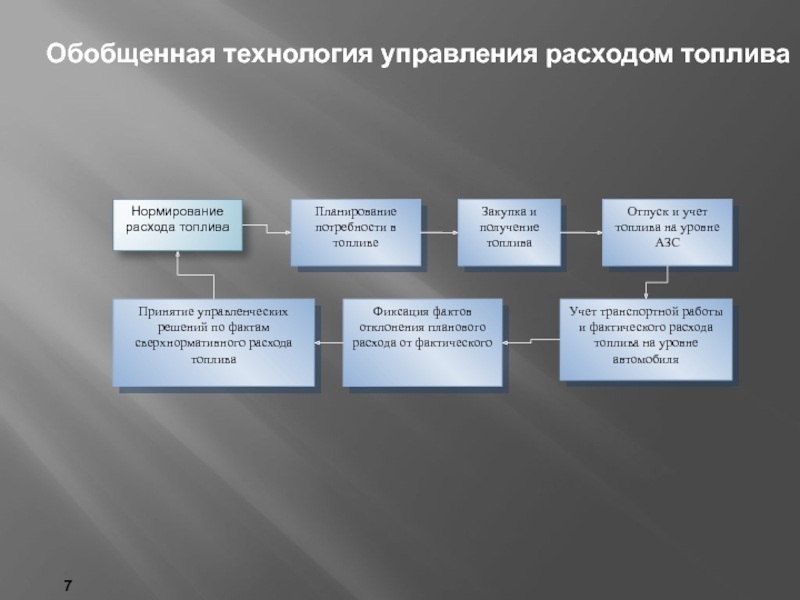

Слайд 77
Обобщенная технология управления расходом топлива
Нормирование расхода топлива
Планирование потребности в топливе
Закупка и
Отпуск и учет топлива на уровне АЗС
Учет транспортной работы и фактического расхода топлива на уровне автомобиля
Фиксация фактов отклонения планового расхода от фактического
Принятие управленческих решений по фактам сверхнормативного расхода топлива

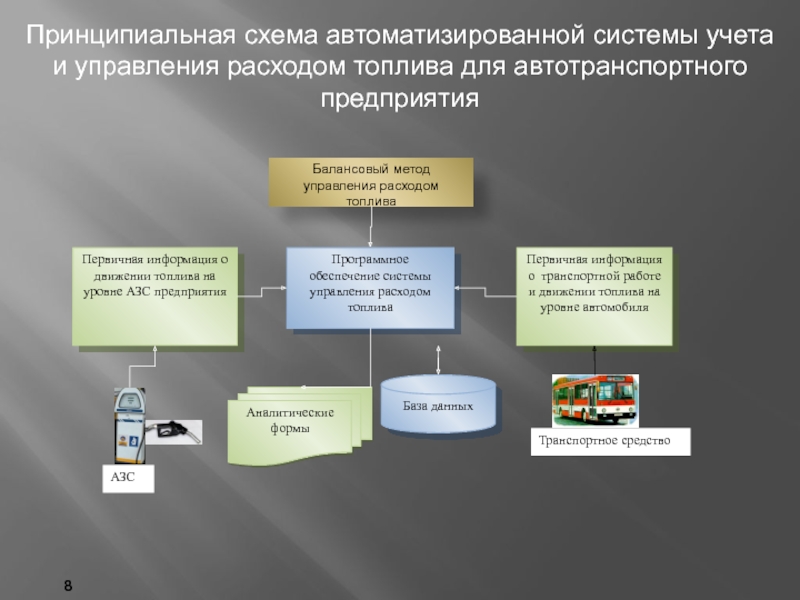

Слайд 88
Принципиальная схема автоматизированной системы учета и управления расходом топлива для автотранспортного
Балансовый метод управления расходом топлива
Программное обеспечение системы управления расходом топлива
База данных
Первичная информация о движении топлива на уровне АЗС предприятия
Первичная информация о транспортной работе и движении топлива на уровне автомобиля
Аналитические формы

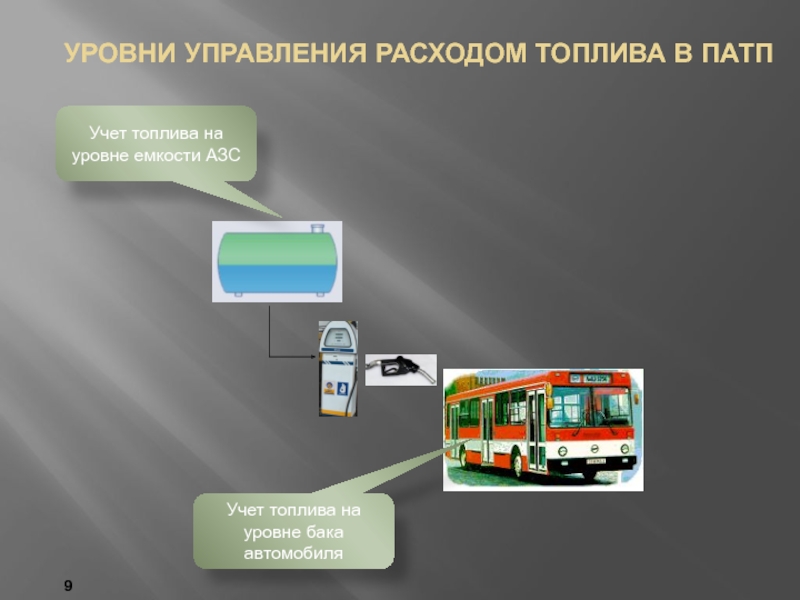

Слайд 99
УРОВНИ УПРАВЛЕНИЯ РАСХОДОМ ТОПЛИВА В ПАТП
Учет топлива на уровне емкости АЗС
Учет
Слайд 1010

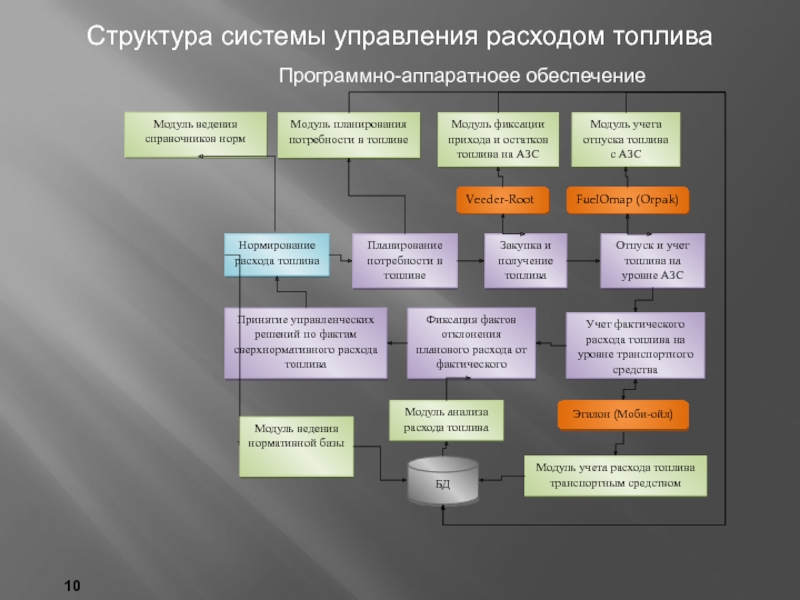

Структура системы управления расходом топлива
Нормирование расхода топлива
Планирование потребности в топливе
Закупка и
Отпуск и учет топлива на уровне АЗС
Учет фактического расхода топлива на уровне транспортного средства
Фиксация фактов отклонения планового расхода от фактического
Принятие управленческих решений по фактам сверхнормативного расхода топлива
Veeder-Root
FuelOmap (Orpak)
Эталон (Моби-ойл)
Модуль планирования потребности в топливе
Модуль фиксации прихода и остатков топлива на АЗС
Модуль учета отпуска топлива с АЗС
Модуль учета расхода топлива транспортным средством
БД
Модуль анализа расхода топлива
Модуль ведения нормативной базы
Программно-аппаратноее обеспечение
Модуль ведения справочников норм

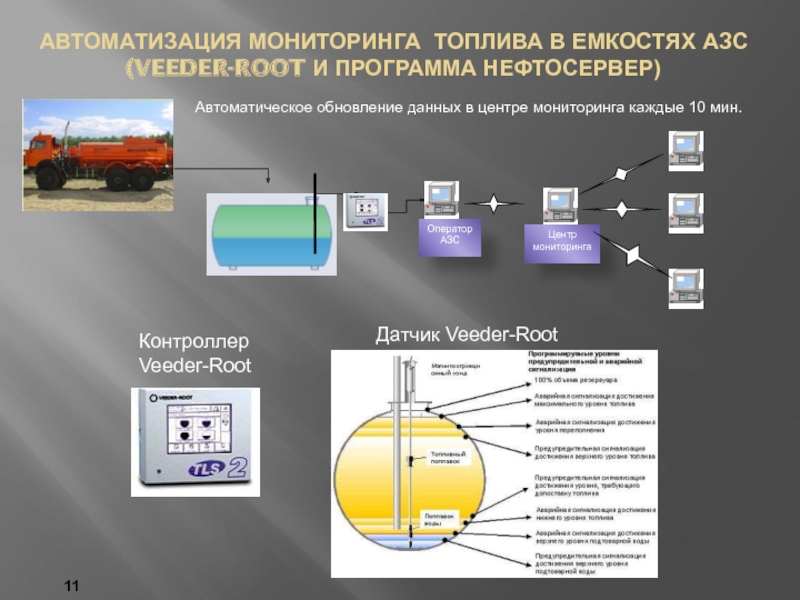

Слайд 1111
АВТОМАТИЗАЦИЯ МОНИТОРИНГА ТОПЛИВА В ЕМКОСТЯХ АЗС (VEEDER-ROOT И ПРОГРАММА НЕФТОСЕРВЕР)
Контроллер
Датчик Veeder-Root
Оператор АЗС
Автоматическое обновление данных в центре мониторинга каждые 10 мин.
Слайд 1414
АВТОМАТИЗАЦИЯ ОТПУСКА ТОПЛИВА НА АЗС НА ОСНОВЕ ПРОГРАММНО-ТЕХНИЧЕСКОГО КОМПЛЕКСА
ORPAK -
Идентификатор транспортного средства (VIU)
Управляющий контроллер АЗС
Антенна (VIU)
Антенна раздаточного пистолета
Оператор АЗС
Автоматическая пересылка данных в центр мониторинга каждый час
Слайд 1717

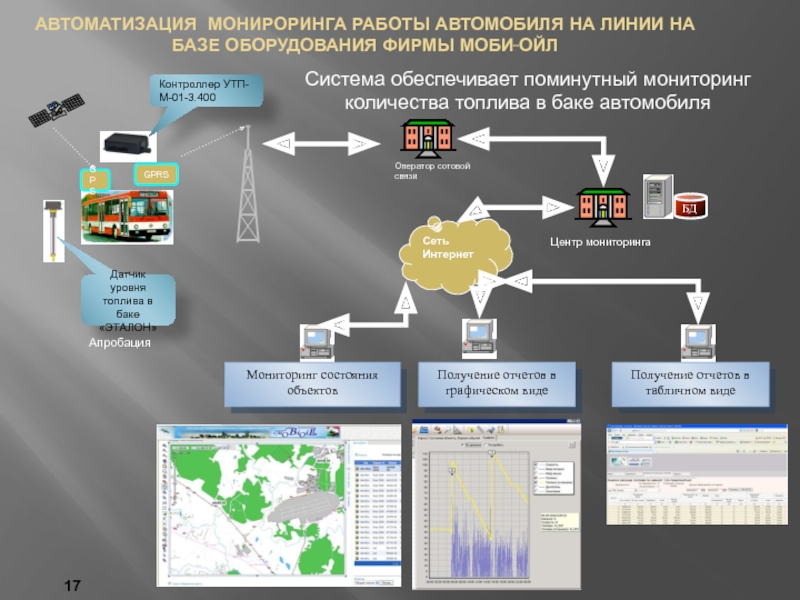

АВТОМАТИЗАЦИЯ МОНИРОРИНГА РАБОТЫ АВТОМОБИЛЯ НА ЛИНИИ НА БАЗЕ ОБОРУДОВАНИЯ ФИРМЫ МОБИ-ОЙЛ
Система
Датчик уровня топлива в баке «ЭТАЛОН»
Сеть Интернет
Контроллер УТП-М-01-3.400
Апробация
Мониторинг состояния объектов
Получение отчетов в графическом виде
Получение отчетов в табличном виде

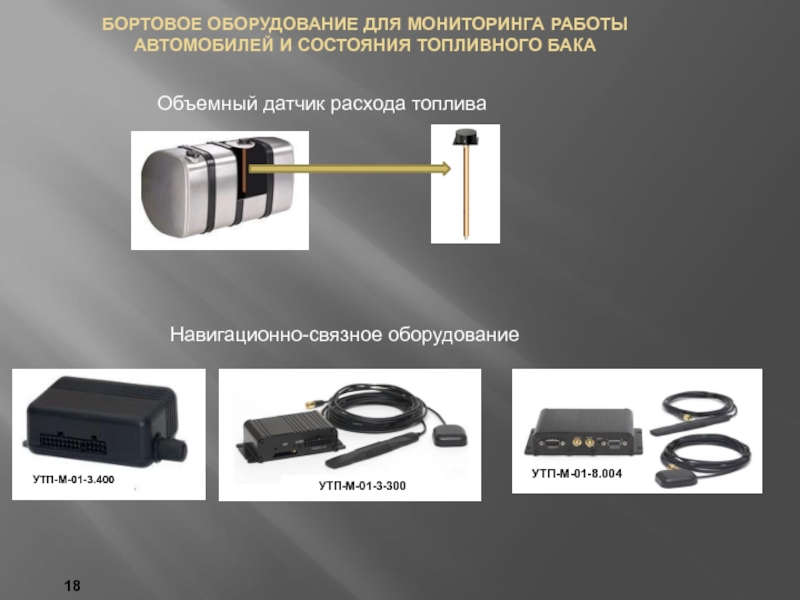

Слайд 1818
БОРТОВОЕ ОБОРУДОВАНИЕ ДЛЯ МОНИТОРИНГА РАБОТЫ АВТОМОБИЛЕЙ И СОСТОЯНИЯ ТОПЛИВНОГО БАКА
Объемный
Навигационно-связное оборудование

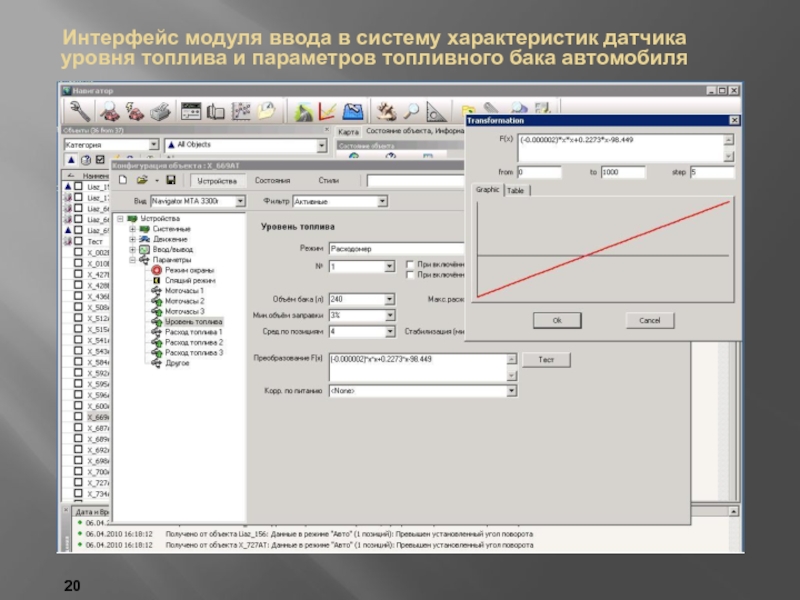

Слайд 20Интерфейс модуля ввода в систему характеристик датчика уровня топлива и параметров
20

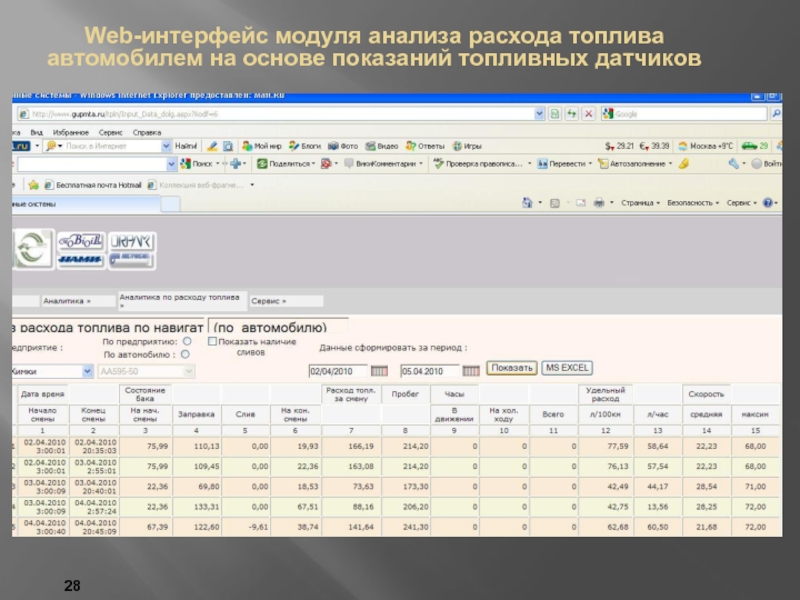

Слайд 28Web-интерфейс модуля анализа расхода топлива автомобилем на основе показаний топливных датчиков
28

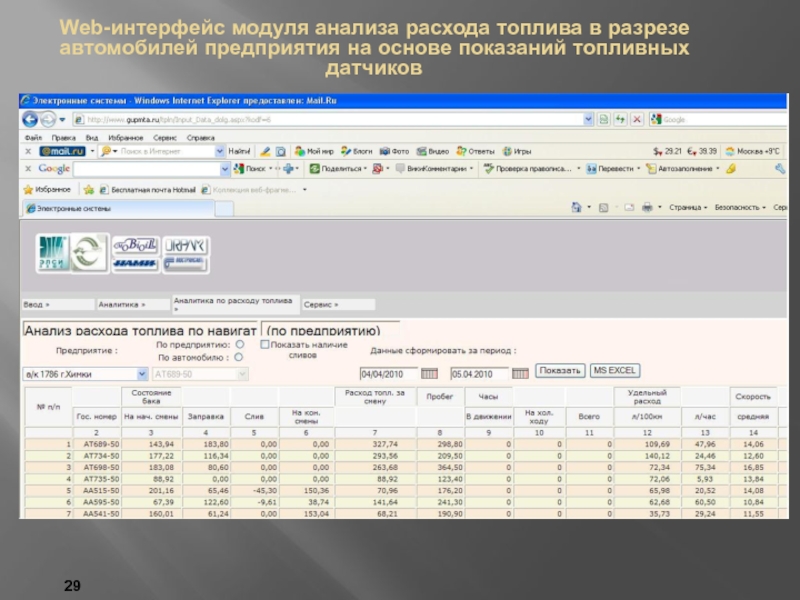

Слайд 29Web-интерфейс модуля анализа расхода топлива в разрезе автомобилей предприятия на основе
29

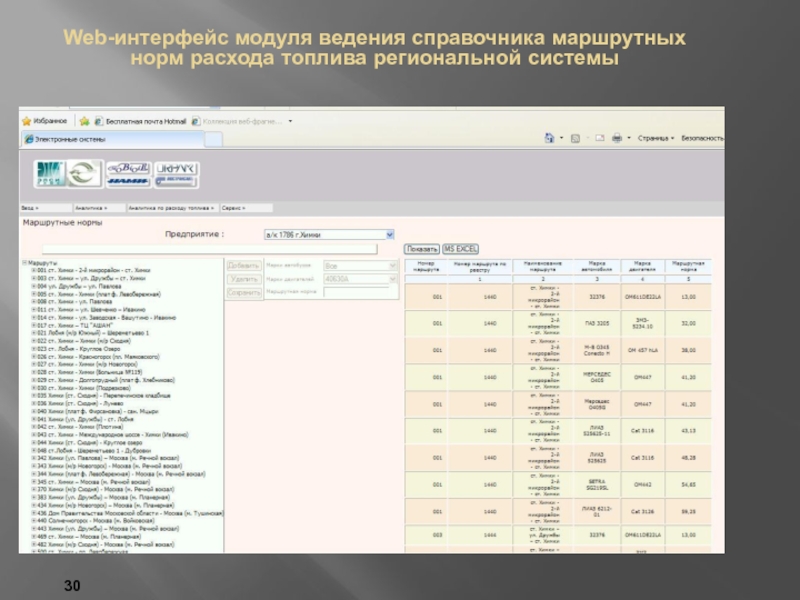

Слайд 30Web-интерфейс модуля ведения справочника маршрутных норм расхода топлива региональной системы
30

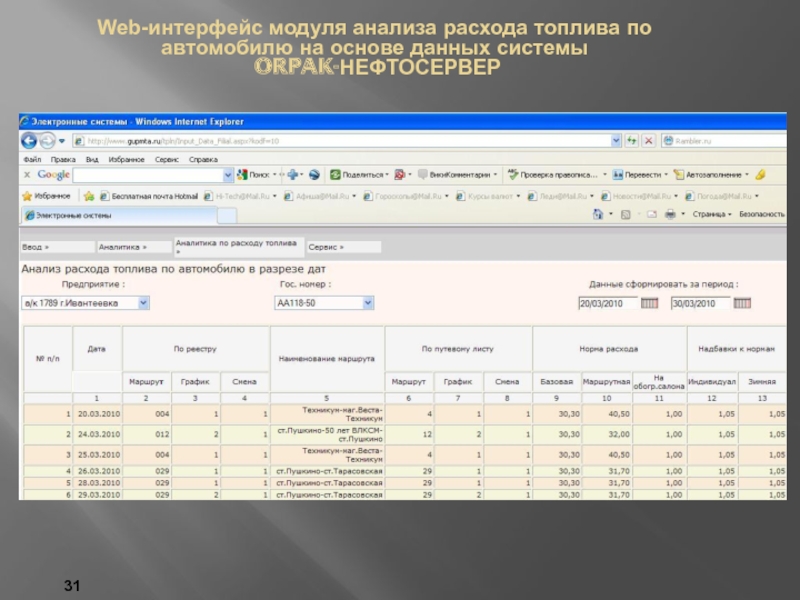

Слайд 31Web-интерфейс модуля анализа расхода топлива по автомобилю на основе данных системы
31

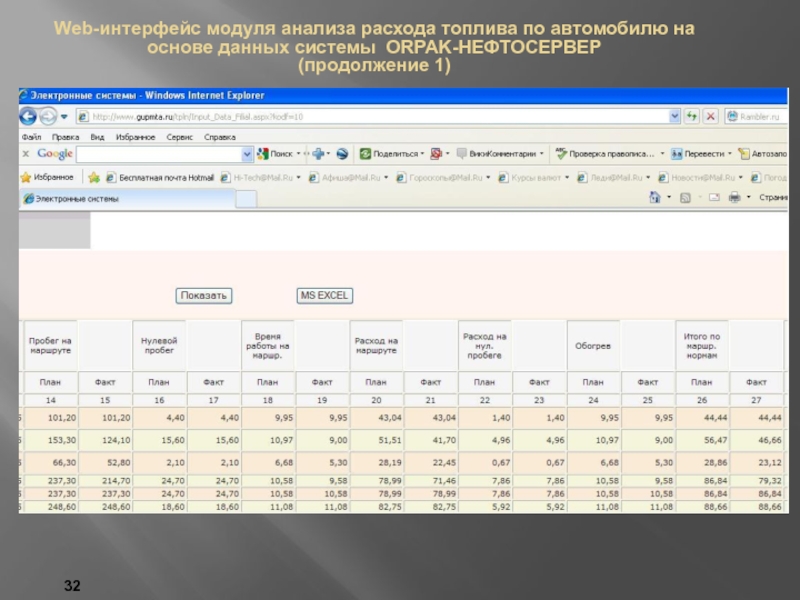

Слайд 32Web-интерфейс модуля анализа расхода топлива по автомобилю на основе данных системы
(продолжение 1)
32

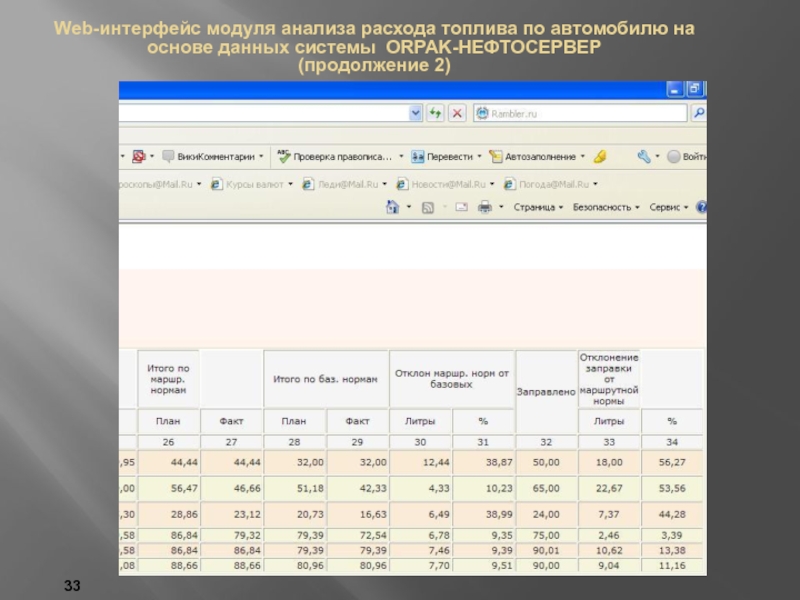

Слайд 33Web-интерфейс модуля анализа расхода топлива по автомобилю на основе данных системы
(продолжение 2)
33

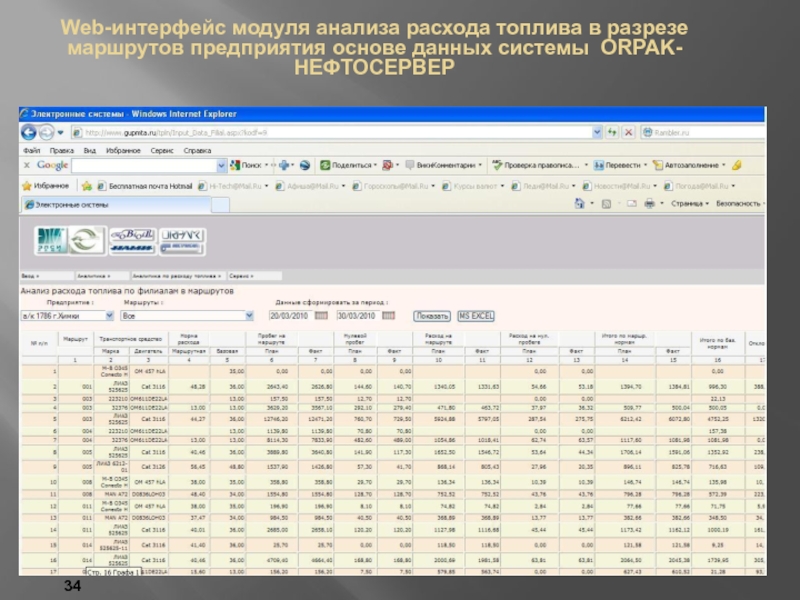

Слайд 34Web-интерфейс модуля анализа расхода топлива в разрезе маршрутов предприятия основе данных
34

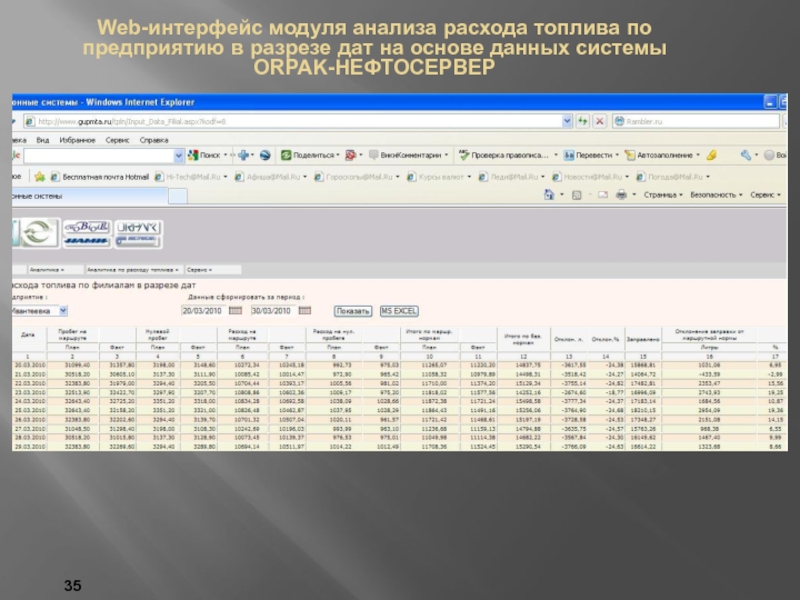

Слайд 35Web-интерфейс модуля анализа расхода топлива по предприятию в разрезе дат на
35

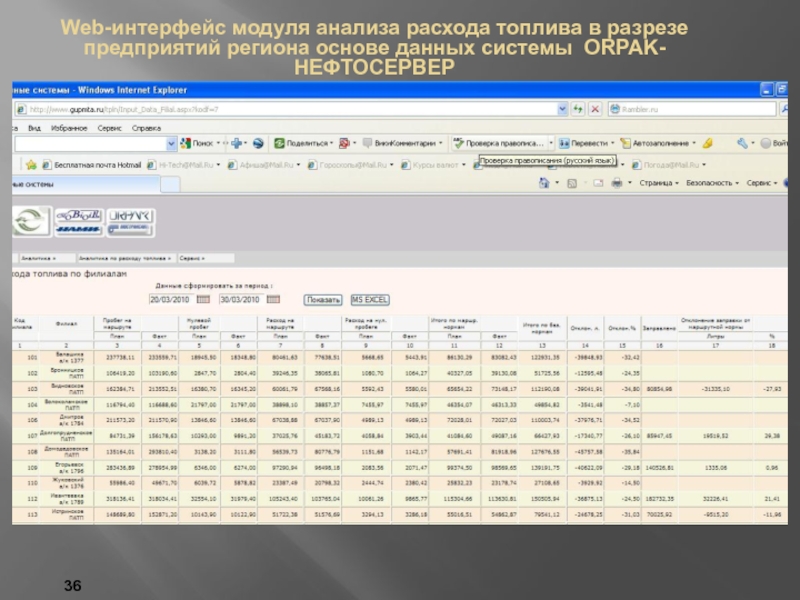

Слайд 36Web-интерфейс модуля анализа расхода топлива в разрезе предприятий региона основе данных
36

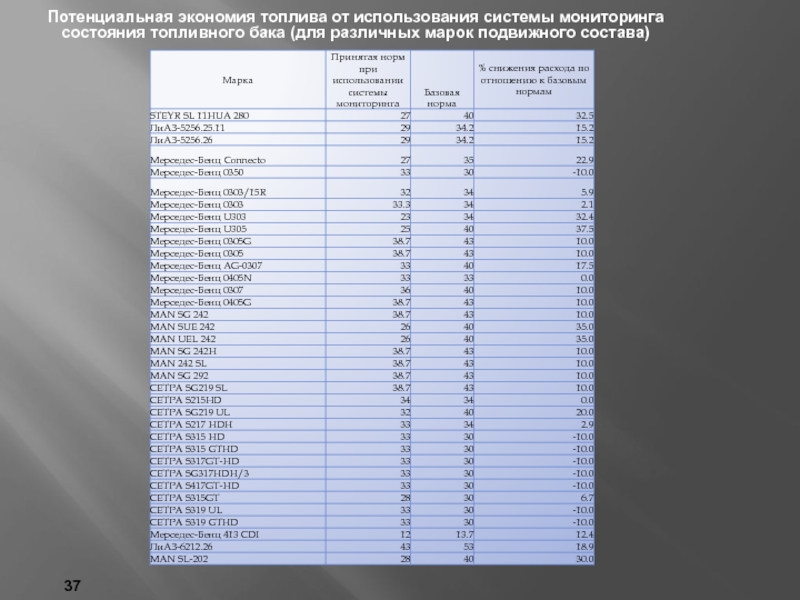

Слайд 37Потенциальная экономия топлива от использования системы мониторинга состояния топливного бака (для
37

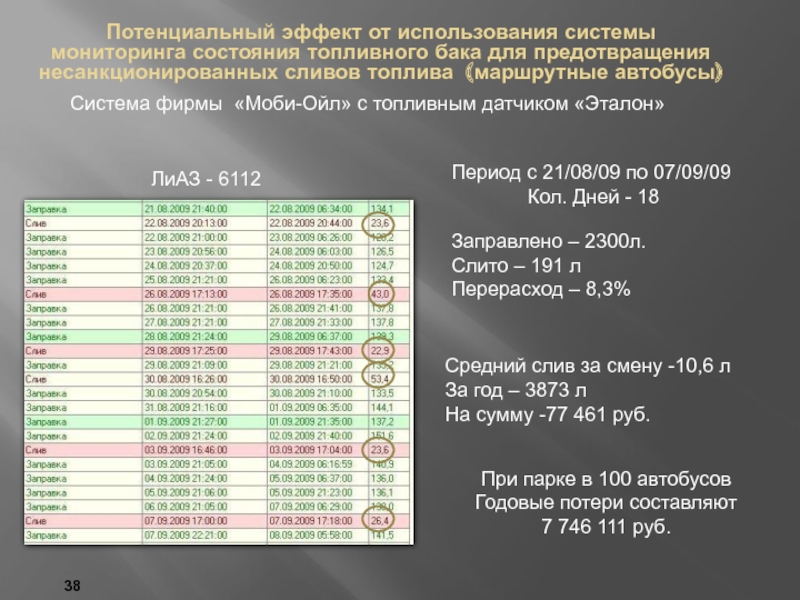

Слайд 3838
Потенциальный эффект от использования системы мониторинга состояния топливного бака для предотвращения
Период с 21/08/09 по 07/09/09
Кол. Дней - 18
Заправлено – 2300л.
Слито – 191 л
Перерасход – 8,3%
Средний слив за смену -10,6 л
За год – 3873 л
На сумму -77 461 руб.
При парке в 100 автобусов
Годовые потери составляют
7 746 111 руб.
ЛиАЗ - 6112
Система фирмы «Моби-Ойл» с топливным датчиком «Эталон»

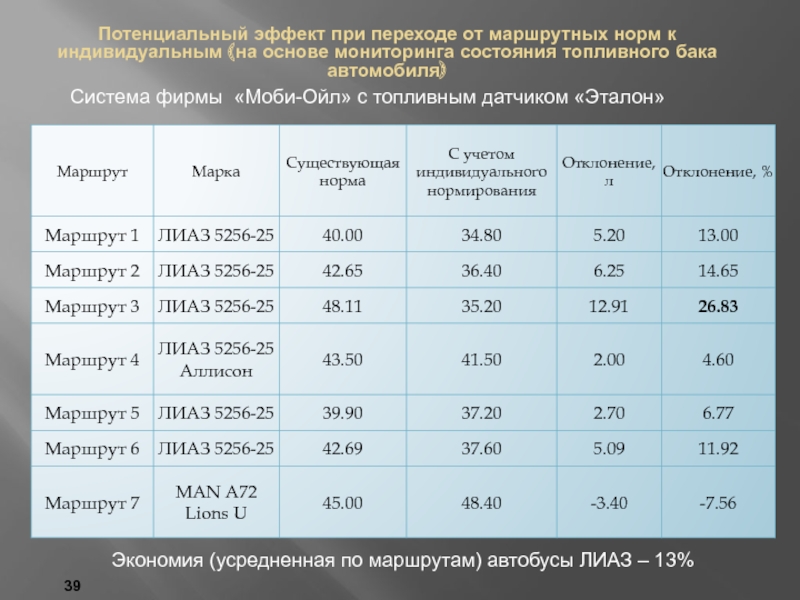

Слайд 39Экономия (усредненная по маршрутам) автобусы ЛИАЗ – 13%
Потенциальный эффект при переходе
Система фирмы «Моби-Ойл» с топливным датчиком «Эталон»
39

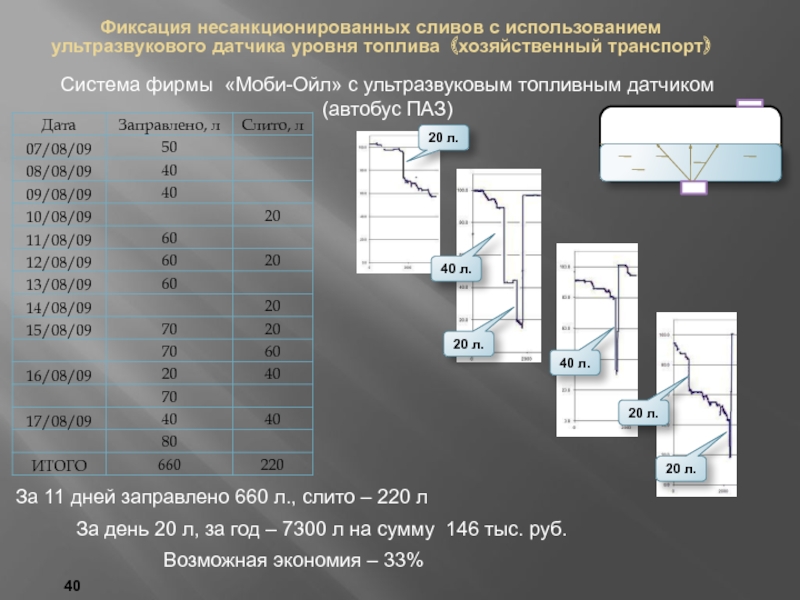

Слайд 40Фиксация несанкционированных сливов с использованием ультразвукового датчика уровня топлива (хозяйственный транспорт)
Возможная
Система фирмы «Моби-Ойл» с ультразвуковым топливным датчиком (автобус ПАЗ)
За 11 дней заправлено 660 л., слито – 220 л
За день 20 л, за год – 7300 л на сумму 146 тыс. руб.
20 л.
20 л.
40 л.
40 л.
20 л.
20 л.
40

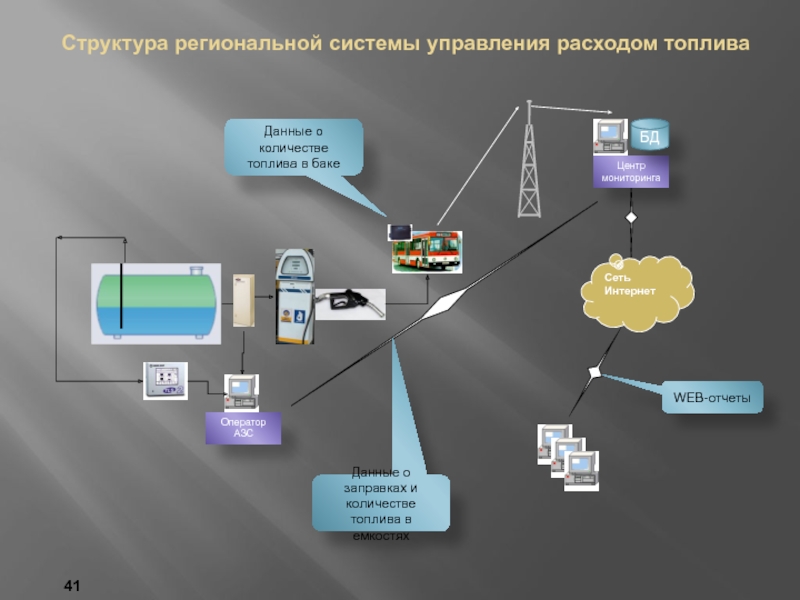

Слайд 41Структура региональной системы управления расходом топлива
41
WEB-отчеты
Оператор АЗС
Сеть Интернет
Данные о заправках и
Данные о количестве топлива в баке

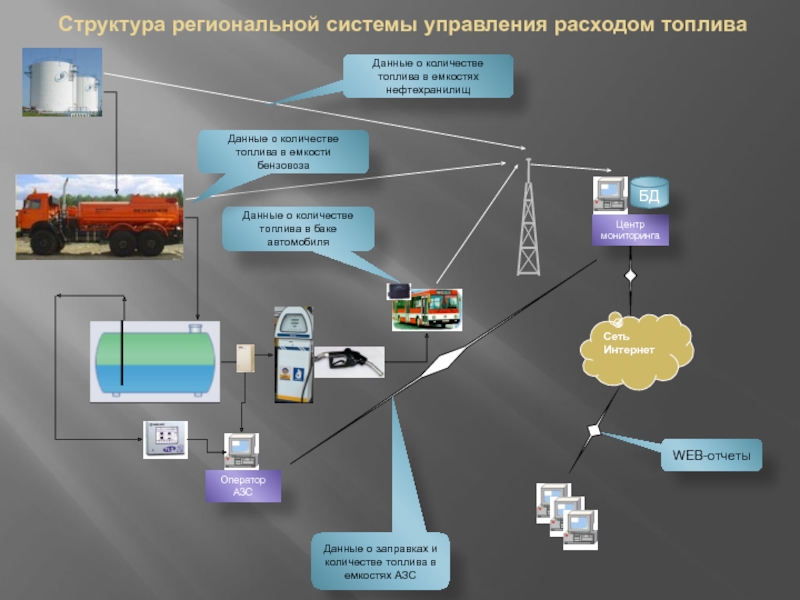

Слайд 43Структура региональной системы управления расходом топлива
WEB-отчеты
Оператор АЗС
Сеть Интернет
Данные о заправках и
Данные о количестве топлива в баке автомобиля
Данные о количестве топлива в емкости бензовоза
Данные о количестве топлива в емкостях нефтехранилищ
