ОСОБЕННОСТИ ТЕПЛОВЫЧИСЛИТЕЛЯ ТВ7 производства ЗАО ТЕРМОТРОНИК презентация
Содержание
- 1. ОСОБЕННОСТИ ТЕПЛОВЫЧИСЛИТЕЛЯ ТВ7 производства ЗАО ТЕРМОТРОНИК
- 2. ТВ7 - НАЗНАЧЕНИЕ Тепловычислитель ТВ7 предназначен для

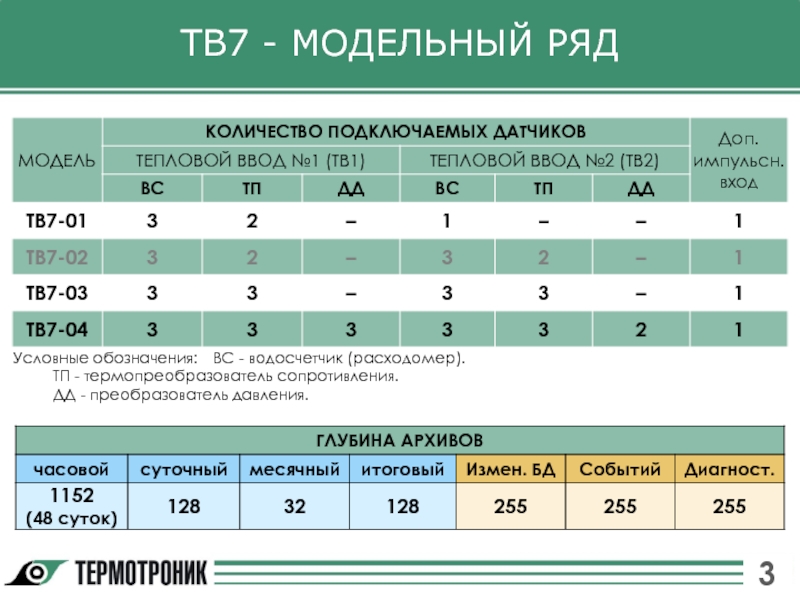

- 3. ТВ7 - МОДЕЛЬНЫЙ РЯД
- 4. ЦЕЛИ, поставленные перед разработчиками ● повышение точности и
- 5. ТВ7 - ОСОБЕННОСТИ Особенности тепловычислителя ТВ7, направленные
- 6. ТВ7 - МОНТАЖНЫЙ ОТСЕК 1 Большой
- 7. Для работоспособности ультразвуковых расходомеров (УЗР), не имеющих
- 8. ТВ7 - ПРИБОРНЫЙ ОТСЕК 3 Элементы,
- 9. ТВ7 - ИНДИКАТОР 4 Использование 4-х
- 10. ТВ7 - СИСТЕМА ДИАГНОСТИКИ Встроенная система диагностики
- 11. ТВ7 - СИСТЕМА МЕНЮ - Регулярная структура
- 12. ТВ7 - ЧТЕНИЕ АРХИВОВ НА SD-КАРТУ
- 13. ТВ7 - ИНТЕРФЕЙС USB 8 С
- 14. ТВ7 - ЭЛЕКТРОПИТАНИНЕ 9 Питание вычислителя
- 15. ТВ7 - ЗАЩИТА ОТ НЕСАНКЦИОНИРОВАННОГО ДОСТУПА
- 16. ТВ7 - ЗАЩИТА ОТ НЕСАНКЦИОНИРОВАННОГО ДОСТУПА
- 17. ТВ7 - ЗАЩИТА ОТ НЕСАНКЦИОНИРОВАННОГО ДОСТУПА
- 18. ТВ7 - СОДЕРЖИМОЕ ФИСКАЛЬНЫХ АРХИВОВ Все действия
- 19. ТВ7 - КОММУНИКАЦИИ 11 Вычислитель имеет
- 20. ТВ7 - КРЫШКА КОРПУСА При отправке в
- 21. ТВ7 - ВАРИАНТЫ СЧИТЫВАНИЯ ДАННЫХ Пульт переноса
- 22. ТВ7 - ПОДДЕРЖКА СИСТЕМАМИ ДИСПЕТЧЕРИЗАЦИИ
- 23. ТВ7 - СПОСОБ КРЕПЛЕНИЯ 13 Предусмотрено
- 24. ТВ7 - УСТРОЙСТВО ПЕРЕНОСА ДАННЫХ Устройство переноса
- 25. ТВ7 - ИНДИВИДУАЛЬНЫЙ КОНТРОЛЬ РАБОТОСПОСОБНОСТИ «ПИТЕРФЛОУ РС»
- 26. ТВ7 - ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ 16 Архиватор
- 27. ТВ7 - ЧТЕНИЕ АРХИВОВ УСТРОЙСТВАМИ с ОС
- 28. СПАСИБО ЗА ВНИМАНИЕ! ЗАО «ТЕРМОТРОНИК» Санкт-Петербург,
Слайд 2ТВ7 - НАЗНАЧЕНИЕ
Тепловычислитель ТВ7 предназначен для измерений и регистрации параметров теплоносителя
Тепловычислитель ТВ7 является основным элементом теплосчетчика Т34
Слайд 4ЦЕЛИ, поставленные перед разработчиками
● повышение точности и стабильности измерений
● улучшение эксплуатационных характеристик
● расширение функционала
● защита результатов измерений от несанкционированного доступа
● повышение надежности приборов
● снижение затрат при производстве
Слайд 5ТВ7 - ОСОБЕННОСТИ
Особенности тепловычислителя ТВ7, направленные на повышение точности, надежности, стабильности

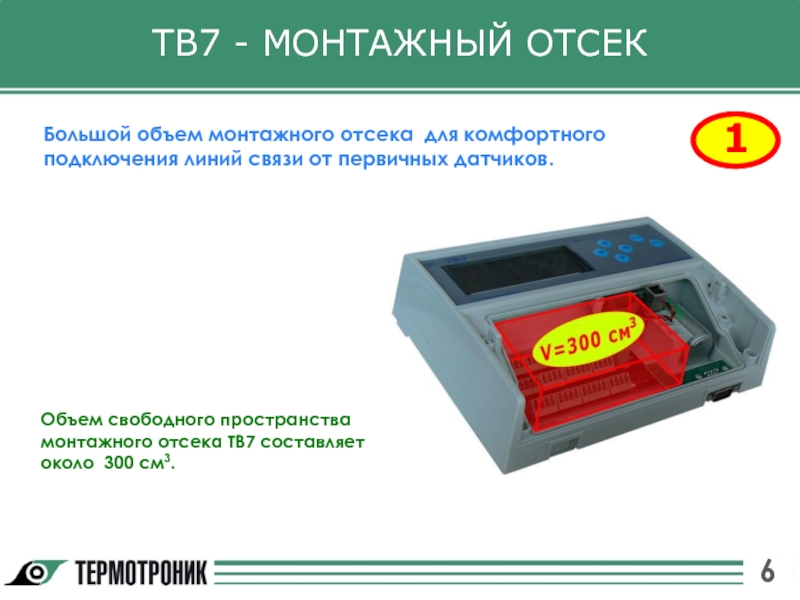

Слайд 6ТВ7 - МОНТАЖНЫЙ ОТСЕК
1
Большой объем монтажного отсека для комфортного подключения линий
Объем свободного пространства монтажного отсека ТВ7 составляет около 300 см3.
Слайд 7Для работоспособности ультразвуковых расходомеров (УЗР), не имеющих собственных элементов питания на
ТВ7 - ПИТАНИЕ УЛЬТРАЗВУКОВЫХ РАСХОДОМЕРОВ
2
Решение упрощает подключение УЗР и не требует дополнительного оборудования.
При работе с УЗР рекомендуется применять батарею типа D.

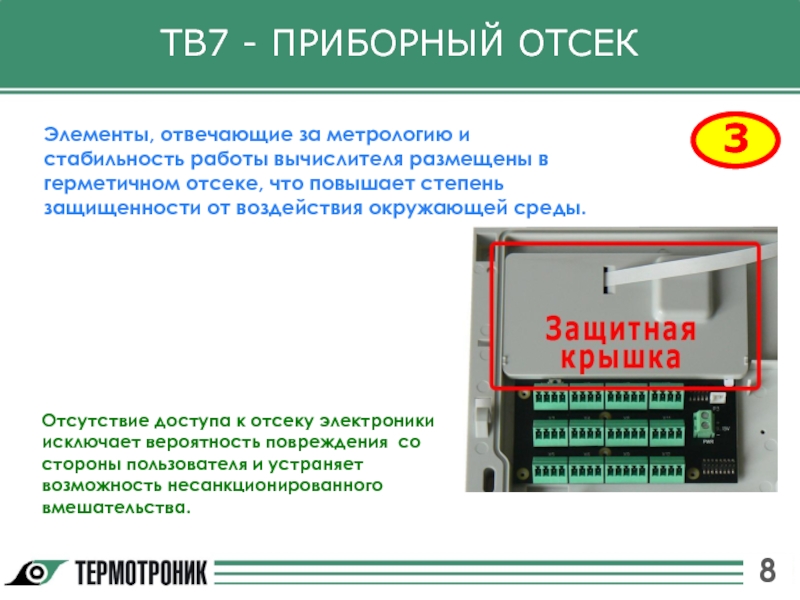

Слайд 8ТВ7 - ПРИБОРНЫЙ ОТСЕК
3
Элементы, отвечающие за метрологию и стабильность работы вычислителя
Отсутствие доступа к отсеку электроники исключает вероятность повреждения со стороны пользователя и устраняет возможность несанкционированного вмешательства.
Слайд 9ТВ7 - ИНДИКАТОР
4
Использование 4-х строчного индикатора с подсветкой позволяет индицировать большое
Одновременно на экране отображается до 4-х параметров, что уменьшает время просмотра.

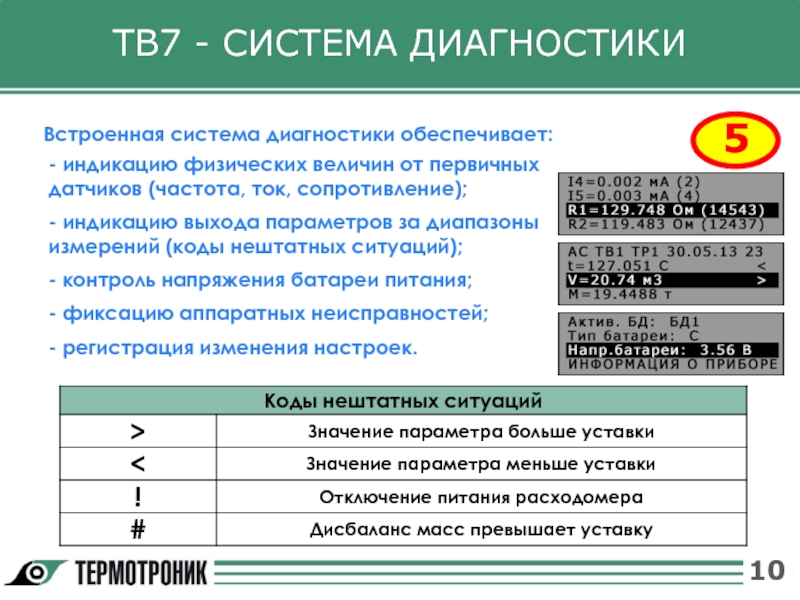

Слайд 10ТВ7 - СИСТЕМА ДИАГНОСТИКИ
Встроенная система диагностики обеспечивает:
- индикацию выхода параметров за
- контроль напряжения батареи питания;
- индикацию физических величин от первичных датчиков (частота, ток, сопротивление);
- фиксацию аппаратных неисправностей;
5
- регистрация изменения настроек.
Слайд 11ТВ7 - СИСТЕМА МЕНЮ
- Регулярная структура пользовательского меню;
- Минимальное количество настроечных
- Полное обозначение параметров;
- Два уровня (пользовательский и сервисный) меню.
6
Структура меню
Слайд 12ТВ7 - ЧТЕНИЕ АРХИВОВ НА SD-КАРТУ
7
Время считывания информации составляет несколько секунд
Вычислитель позволяет в автоматическом режиме сбрасывать содержимое памяти архивов на SD-карту.
Слайд 13ТВ7 - ИНТЕРФЕЙС USB
8
С целью оперативного и удобного доступа к архивам
По интерфейсу USB подключаются ноутбуки, устройство переноса данных, планшеты и мобильные телефоны.
Слайд 14ТВ7 - ЭЛЕКТРОПИТАНИНЕ
9
Питание вычислителя обеспечивается:
– от встроенной литиевой батареи.
– от внешнего
При чтении архивов по интерфейсу USB питание поступает от ПК. Таким образом ресурс батареи не сокращается.
Применяемые
типы батарей
Удобная замена батареи без потери архивной информации.
Питание ультразвуковых расходомеров, не имеющих собственных элементов питания.
Питание адаптера интерфейса Ethernet от сетевого блока питания.
Слайд 15ТВ7 - ЗАЩИТА ОТ НЕСАНКЦИОНИРОВАННОГО ДОСТУПА
10
Защита от несанкционированного доступа обеспечивается пломбированием
Пломба госповерителя блокирует доступ к метрологическим характеристикам прибора и закрывает доступ к электронным компонентам платы.
Пломба инспектора снабжающей организации закрывает доступ к изменению настроек вычислителя и сигнальным линиям.

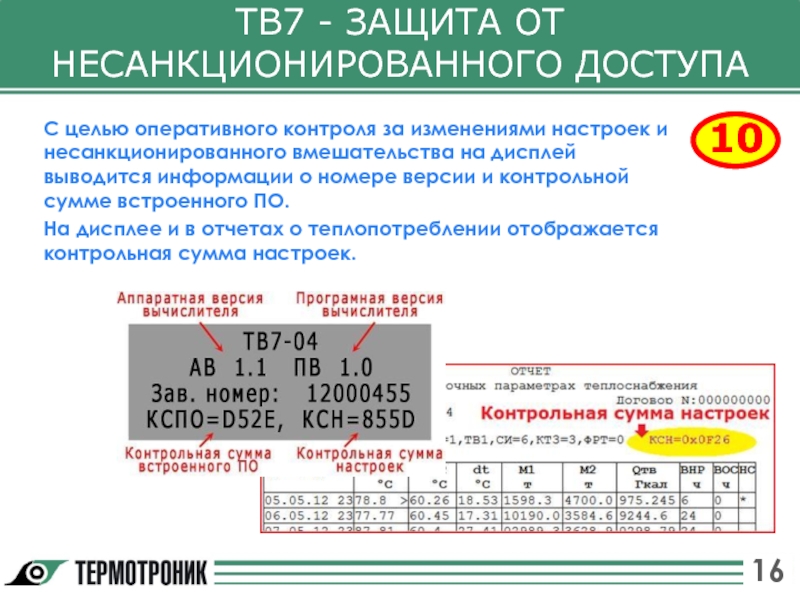

Слайд 16ТВ7 - ЗАЩИТА ОТ НЕСАНКЦИОНИРОВАННОГО ДОСТУПА
10
С целью оперативного контроля за изменениями
На дисплее и в отчетах о теплопотреблении отображается контрольная сумма настроек.

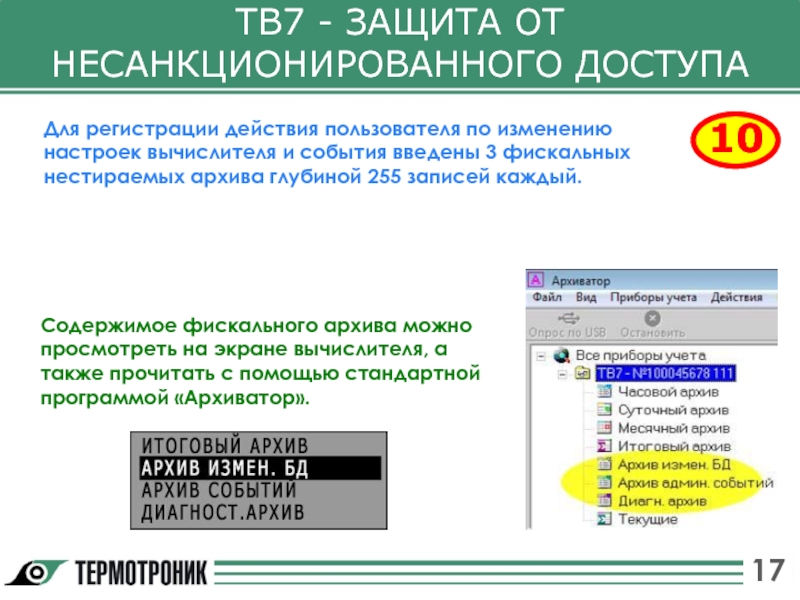

Слайд 17ТВ7 - ЗАЩИТА ОТ НЕСАНКЦИОНИРОВАННОГО ДОСТУПА
10
Для регистрации действия пользователя по изменению
Содержимое фискального архива можно просмотреть на экране вычислителя, а также прочитать с помощью стандартной программой «Архиватор».

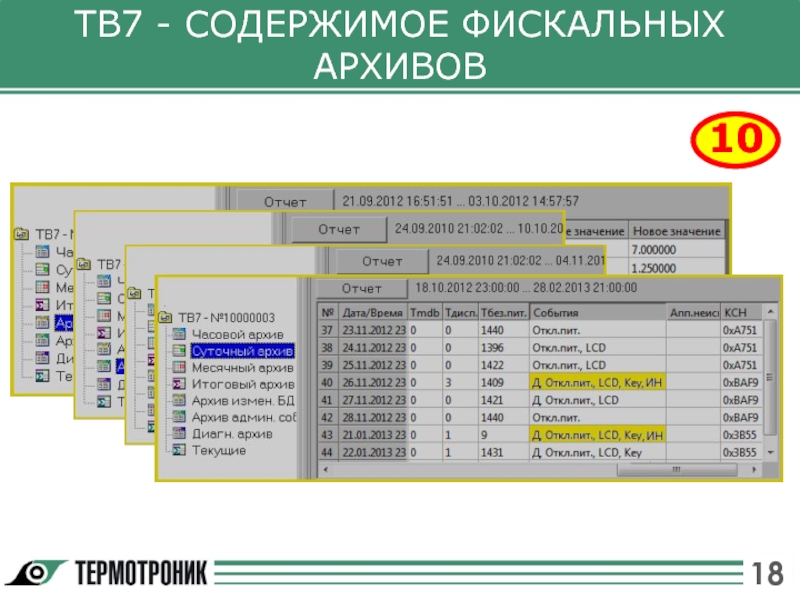

Слайд 18ТВ7 - СОДЕРЖИМОЕ ФИСКАЛЬНЫХ АРХИВОВ
Все действия по изменению настроек и события
10
Слайд 19ТВ7 - КОММУНИКАЦИИ
11
Вычислитель имеет 2 независимых последовательных канала передачи информации (Com1
Скорость передачи данных до 115200 бит/с.
ПО вычислителя обеспечивает одновременную работу каналов на разных скоростях и протоколах обмена.
Открытый протокол обмена ModBus.
В базовой комплектации интерфейсы USB и RS232.
* При работе от батареи максимальная скорость передачи информации по интерфейсу RS232 9600 бит/с.
** Интерфейс Ethernet устанавливается по заказу.
Слайд 20ТВ7 - КРЫШКА КОРПУСА
При отправке в поверку/ремонт ответные части разъемов остаются
12
С целью исключения демонтажа ответных частей разъемов при отправке вычислителя в поверку/ремонт применяется съемная крышка корпуса.
* Уменьшается время повторного ввода вычислителя в эксплуатацию и исключаются ошибки монтажа.
По необходимости устанавливаются:
- резиновые манжеты;
- фитинги под гофрошланг;
- гермовводы.
Количество отверстий под кабельные линии может быть увеличено до 7.

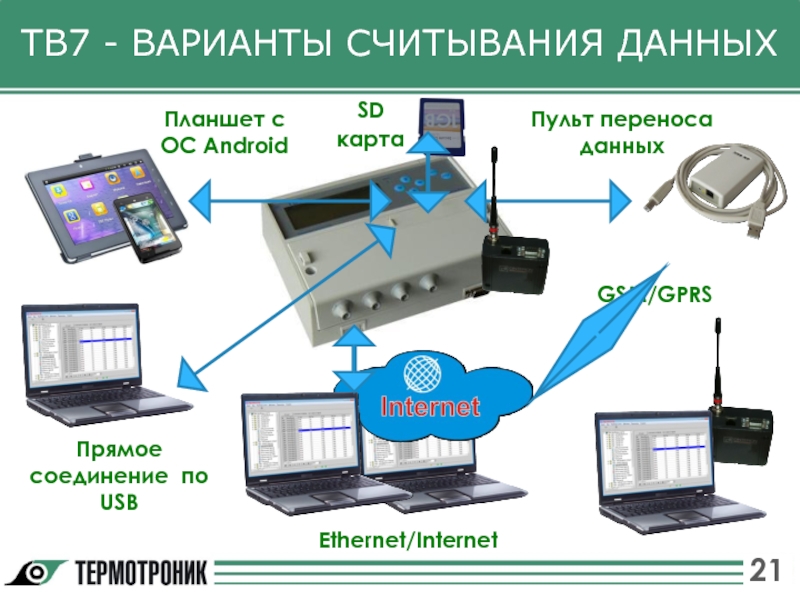

Слайд 21ТВ7 - ВАРИАНТЫ СЧИТЫВАНИЯ ДАННЫХ
Пульт переноса данных
Планшет с ОС Android
GSM/GPRS
Прямое
Ethernet/Internet
SD
карта

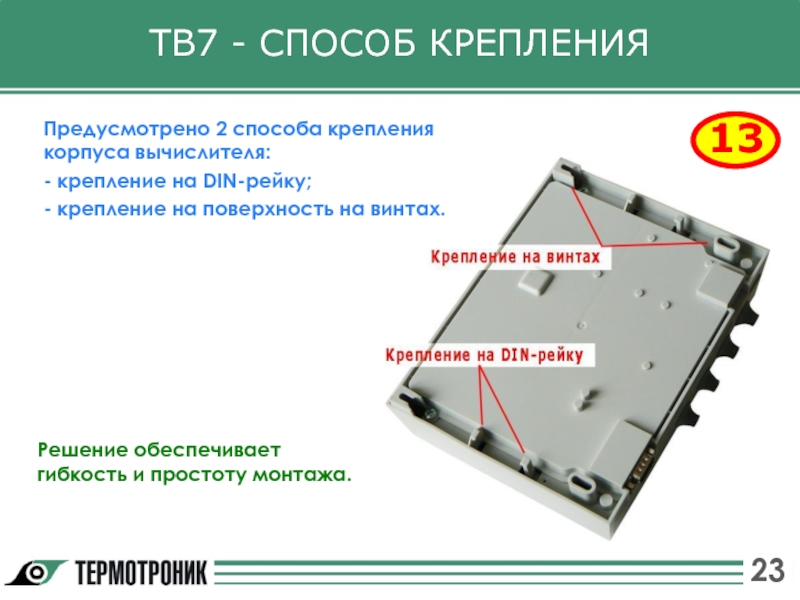

Слайд 23ТВ7 - СПОСОБ КРЕПЛЕНИЯ
13
Предусмотрено 2 способа крепления корпуса вычислителя:
- крепление на
- крепление на поверхность на винтах.
Решение обеспечивает гибкость и простоту монтажа.
Слайд 24ТВ7 - УСТРОЙСТВО ПЕРЕНОСА ДАННЫХ
Устройство переноса данных USB-ППД считывает архивы вычислителя
Время считывания данных не более 2 мин.
Емкости встроенной памяти хватает для хранения 6000 архивных записей, что соответствует объему данных с 500 вычислителей за год эксплуатации.
14
Считанные архивы импортируются в основную базу данных с помощью программы «Архиватор».
Слайд 25ТВ7 - ИНДИВИДУАЛЬНЫЙ КОНТРОЛЬ РАБОТОСПОСОБНОСТИ «ПИТЕРФЛОУ РС»
Индивидуальный контроль работоспособности расходомеров обеспечивается
15
Вычислитель обеспечивает контроль работоспособности (отключение питания, целостность линий и выход из строя) расходомеров «Питерфлоу РС» по каждому каналу.
Слайд 26ТВ7 - ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
16
Архиватор - подготовка отчетов. Чтение архивов (USB,
ТВ7 Конфигуратор - настройка вычислителя с применением мнемосхем. Отчеты о настройках. Дистанционная смена настроечных БД и txв
ТВ7 Поверка - выполнение автоматизированной поверки с применением стенда СКС6.

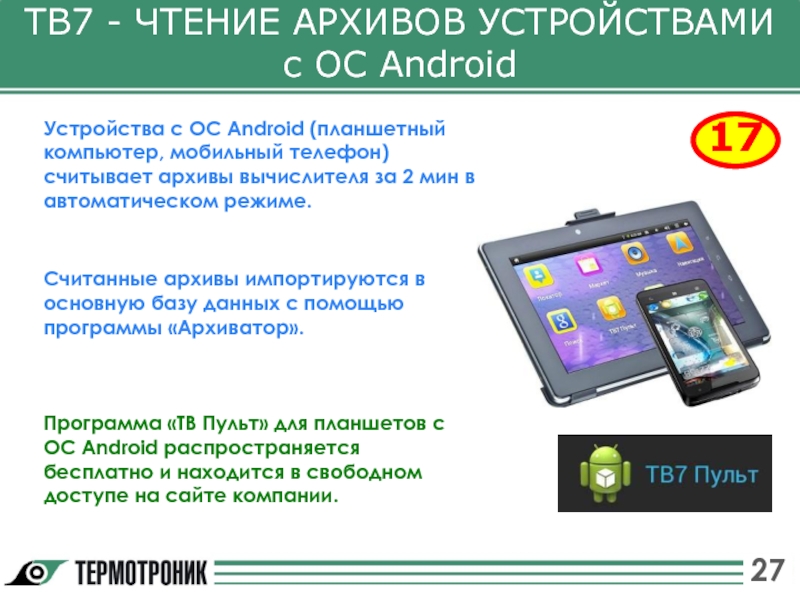

Слайд 27ТВ7 - ЧТЕНИЕ АРХИВОВ УСТРОЙСТВАМИ
с ОС Android
Программа «ТВ Пульт» для планшетов
Считанные архивы импортируются в основную базу данных с помощью программы «Архиватор».
17
Устройства с ОС Android (планшетный компьютер, мобильный телефон) считывает архивы вычислителя за 2 мин в автоматическом режиме.
Слайд 28СПАСИБО ЗА ВНИМАНИЕ!
ЗАО «ТЕРМОТРОНИК»
Санкт-Петербург, ул. Ворошилова, д.2
тел. +7 (812) 326-10-50
Сайт: www.termotronic.ru
Отдел
e-mail: support@termotronic.ru
тел.: 8-800-333-10-34
