О преимуществах нового стандарта на силовые кабели презентация
Содержание
- 1. О преимуществах нового стандарта на силовые кабели
- 2. 1 Основные цели и задачи разработки
- 3. 2 Нормативная база для разработки ГОСТ Р
- 4. 3 Структура выпуска силовых кабелей по ГОСТ

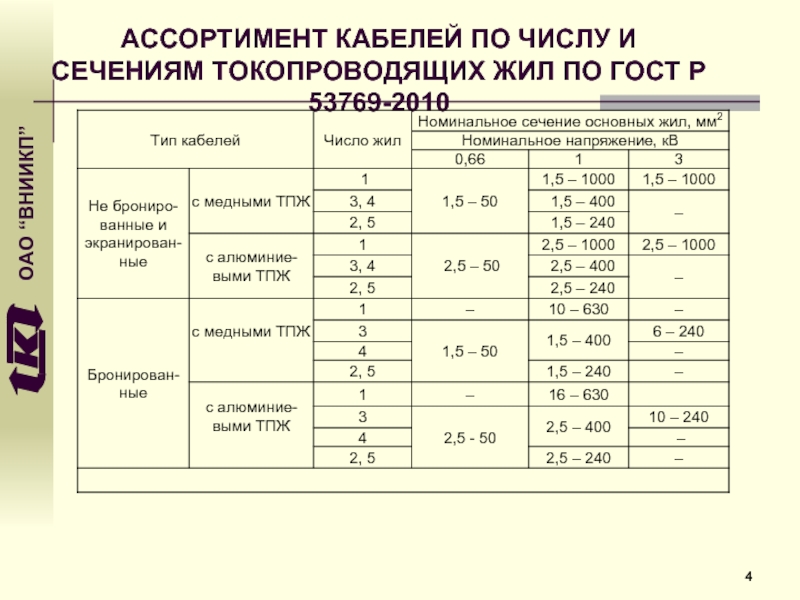

- 5. АССОРТИМЕНТ КАБЕЛЕЙ ПО ЧИСЛУ И СЕЧЕНИЯМ ТОКОПРОВОДЯЩИХ ЖИЛ ПО ГОСТ Р 53769-2010 4
- 6. Нормирование толщины изоляции 5 δном. δmin

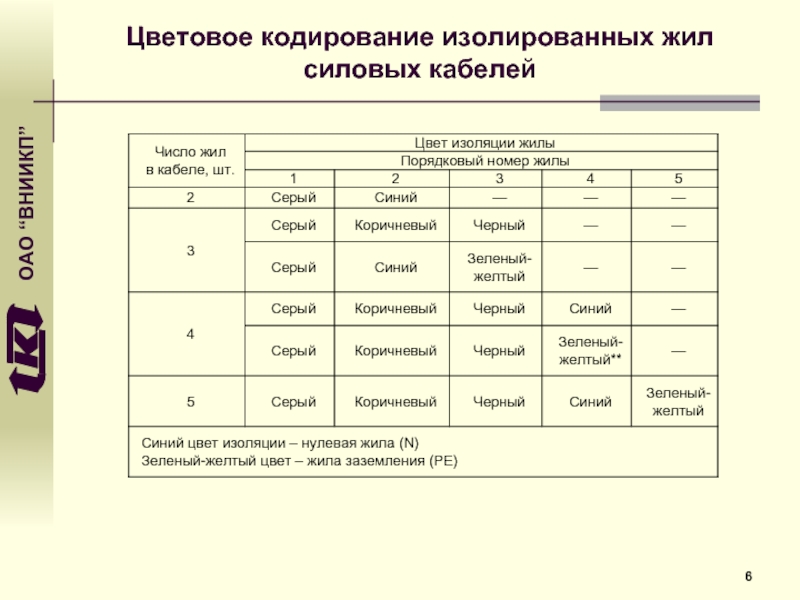

- 7. Цветовое кодирование изолированных жил силовых кабелей 6
- 8. Маркообразование силовых кабелей по ГОСТ Р 53769-2010
- 9. Соответствие марок силовых кабелей по ГОСТ 16442-80 и ТУ 16-705.499-2010 8
- 10. Основные конструкции силовых кабелей по ГОСТ Р
- 11. 10 Нормируемые значения показателей пожарной опасности силовых

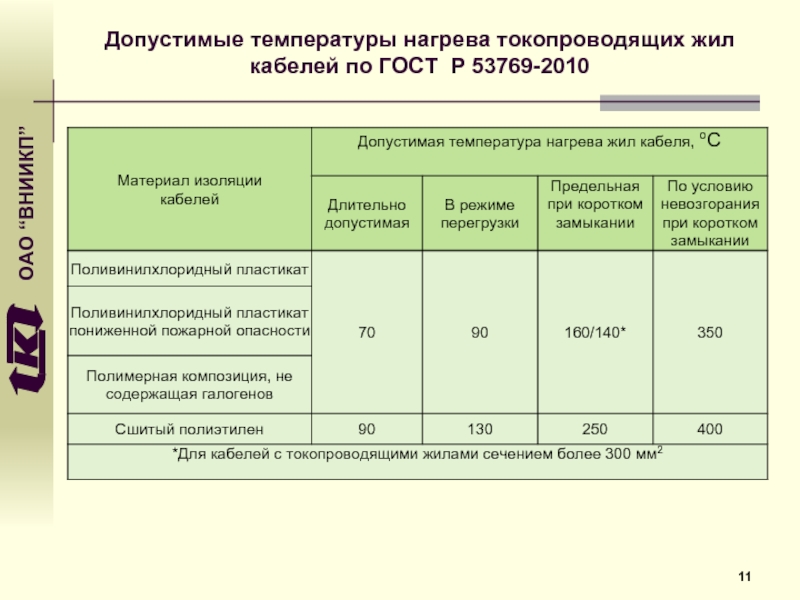

- 12. Допустимые температуры нагрева токопроводящих жил кабелей по ГОСТ Р 53769-2010 11

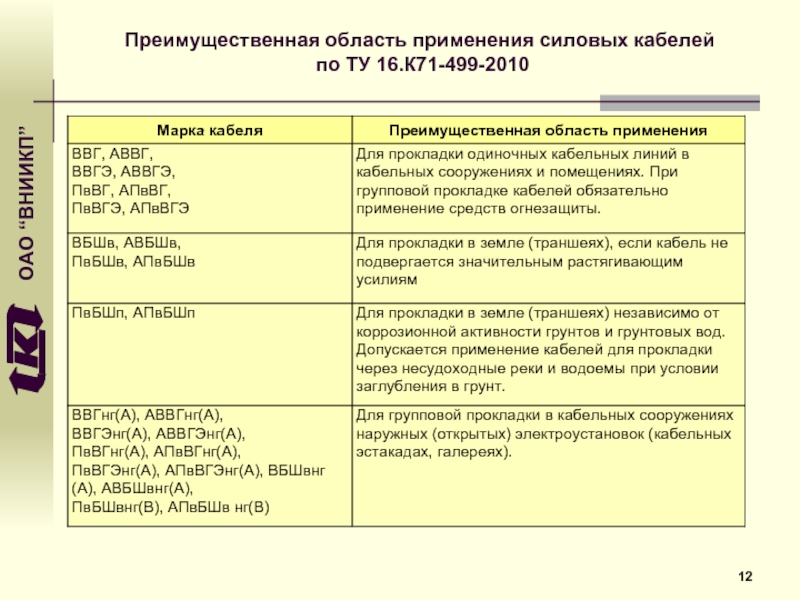

- 13. Преимущественная область применения силовых кабелей по ТУ 16.К71-499-2010 12

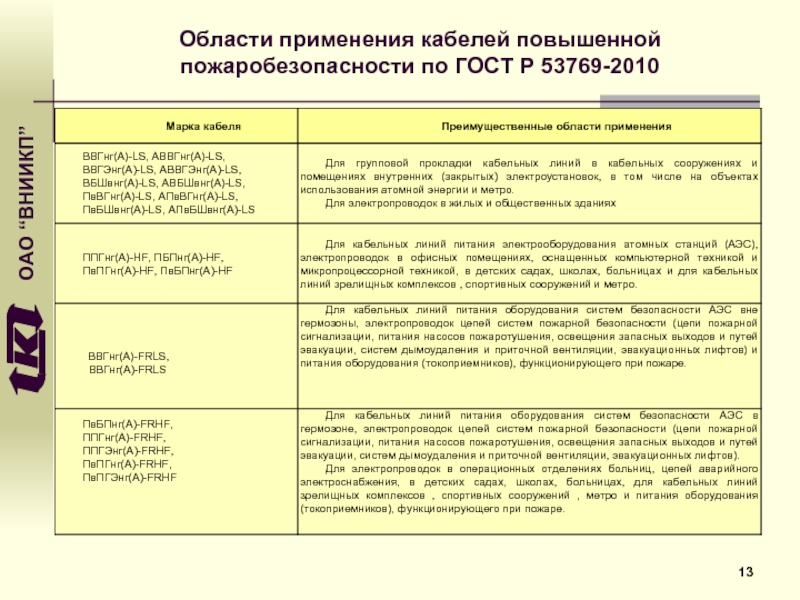

- 14. 13 Области применения кабелей повышенной пожаробезопасности по ГОСТ Р 53769-2010
Слайд 1О преимуществах нового стандарта
на силовые кабели
Каменский М.К.
Отделение кабелей и проводов
энергетического назначения
Слайд 21
Основные цели и задачи разработки
ГОСТ Р 53769-2010
Практическая реализация принципиально новых
технических решений, обеспечивающих научно-технический прогресс в кабельной технике.
Повышение конкурентоспособности кабелей и проводов, выпускаемых российскими предприятиями.
Создание национальной нормативной базы гармонизированной с международными нормами для обеспечения сертификации кабелей и проводов, поставляемых на российский рынок.
Формирование национальной нормативной базы, регламентирующей преимущественные области применения конкретных типов кабелей и проводов.
Защита российского рынка от поступления кабелей и проводов низкого качества и не отвечающих требованиям безопасности, установленным в технических регламентах.
Повышение конкурентоспособности кабелей и проводов, выпускаемых российскими предприятиями.
Создание национальной нормативной базы гармонизированной с международными нормами для обеспечения сертификации кабелей и проводов, поставляемых на российский рынок.
Формирование национальной нормативной базы, регламентирующей преимущественные области применения конкретных типов кабелей и проводов.
Защита российского рынка от поступления кабелей и проводов низкого качества и не отвечающих требованиям безопасности, установленным в технических регламентах.

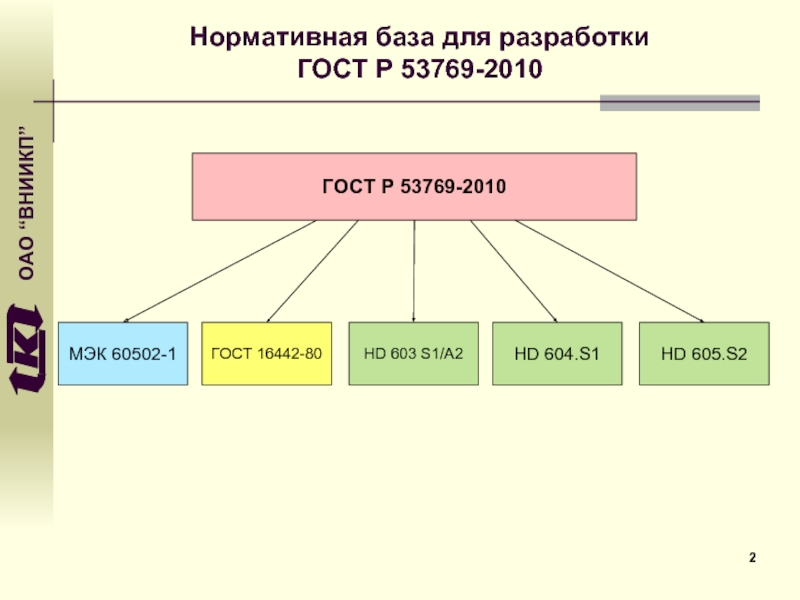

Слайд 32
Нормативная база для разработки
ГОСТ Р 53769-2010
МЭК 60502-1
ГОСТ Р 53769-2010
ГОСТ 16442-80
HD
603 S1/A2
HD 604.S1
HD 605.S2

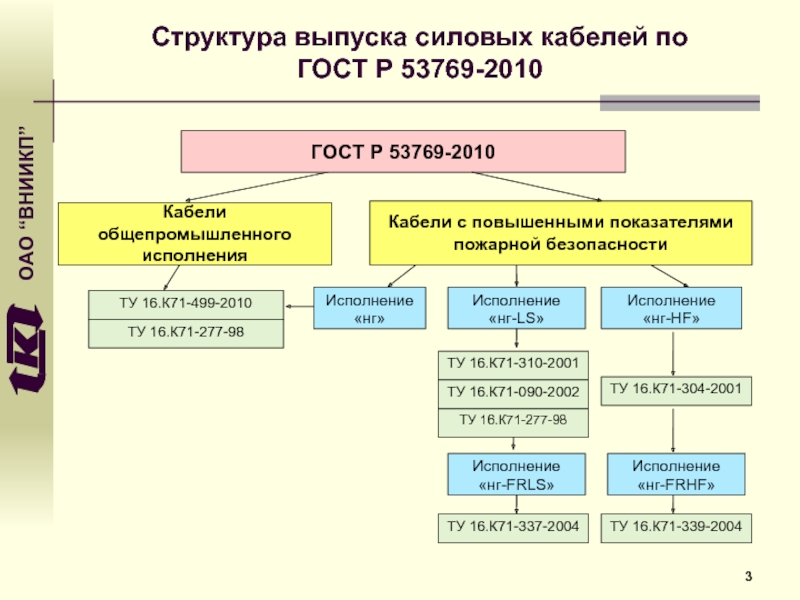

Слайд 43
Структура выпуска силовых кабелей по
ГОСТ Р 53769-2010
Кабели общепромышленного исполнения
ТУ 16.К71-499-2010
Кабели с
повышенными показателями пожарной безопасности
Исполнение «нг»
ГОСТ Р 53769-2010
ТУ 16.К71-277-98
Исполнение
«нг-LS»
Исполнение
«нг-HF»
ТУ 16.К71-310-2001
Исполнение
«нг-FRLS»
ТУ 16.К71-337-2004
ТУ 16.К71-090-2002
ТУ 16.К71-277-98
ТУ 16.К71-304-2001
Исполнение
«нг-FRHF»
ТУ 16.К71-339-2004

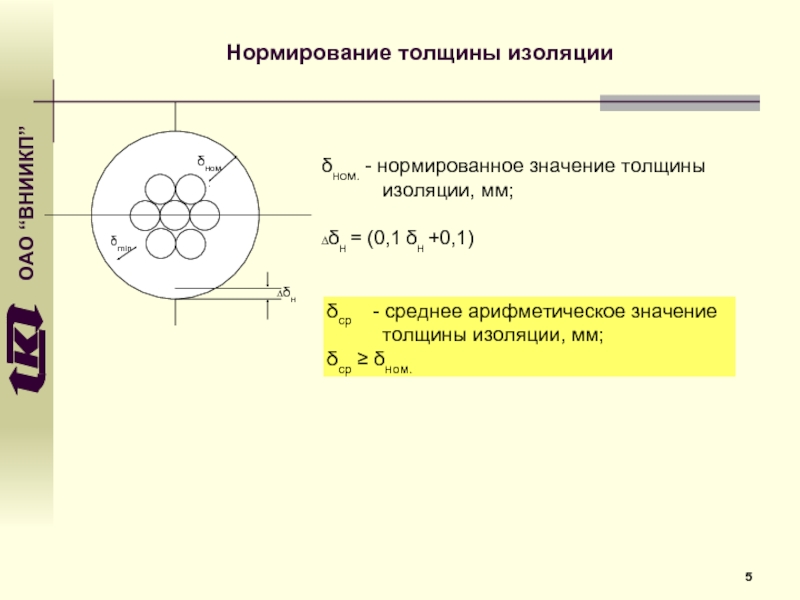

Слайд 6
Нормирование толщины изоляции
5
δном.
δmin
∆δн
δном. - нормированное значение толщины
изоляции, мм;
∆δн = (0,1 δн +0,1)
δср - среднее арифметическое значение
толщины изоляции, мм;
δср ≥ δном.
∆δн = (0,1 δн +0,1)
δср - среднее арифметическое значение
толщины изоляции, мм;
δср ≥ δном.

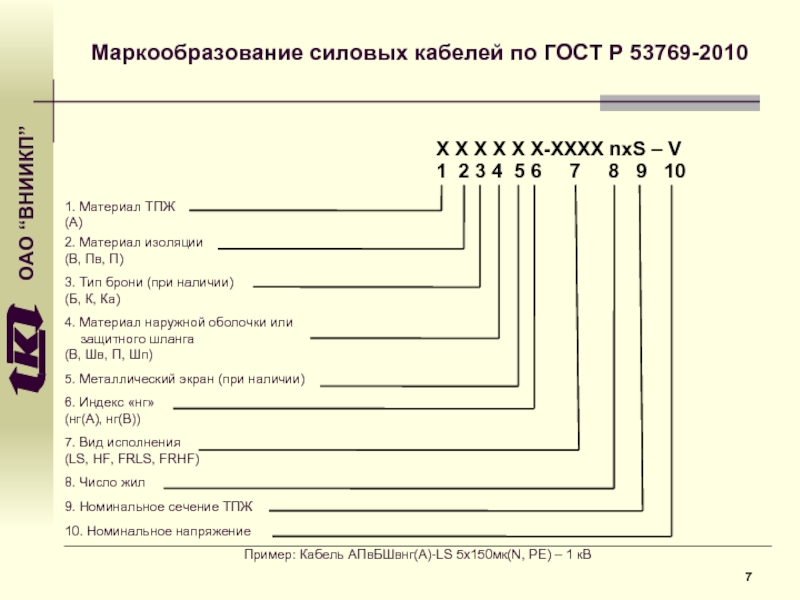

Слайд 8Маркообразование силовых кабелей по ГОСТ Р 53769-2010
7
Х Х Х Х Х
Х-ХХХХ nxS – V
1 2 3 4 5 6 7 8 9 10

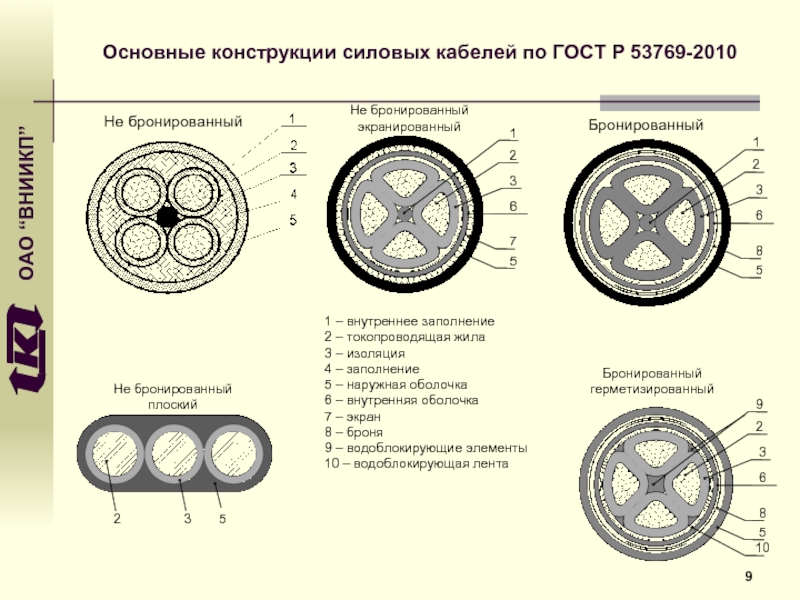

Слайд 10Основные конструкции силовых кабелей по ГОСТ Р 53769-2010
9
Не бронированный плоский
Не бронированный
экранированный
Бронированный
Не бронированный
Бронированный герметизированный
1 – внутреннее заполнение
2 – токопроводящая жила
3 – изоляция
4 – заполнение
5 – наружная оболочка
6 – внутренняя оболочка
7 – экран
8 – броня
9 – водоблокирующие элементы
10 – водоблокирующая лента
1
2
3
6
7
5
1
2
3
6
8
5
9
2
3
6
8
5
2
3
5
10

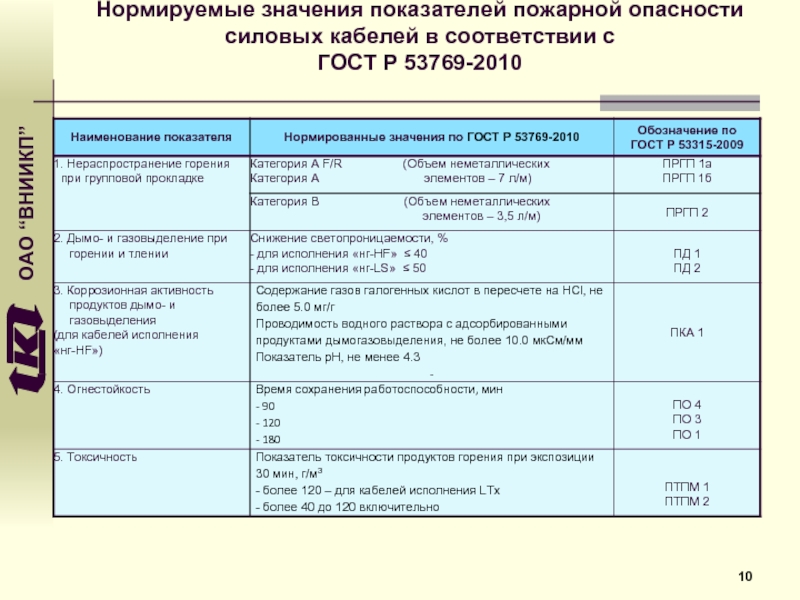

Слайд 1110
Нормируемые значения показателей пожарной опасности силовых кабелей в соответствии с
ГОСТ
Р 53769-2010
