ТЕОРИЯ волоконно – оптической передачи презентация

Содержание

Слайд 1ТЕОРИЯ
волоконно – оптической
передачи

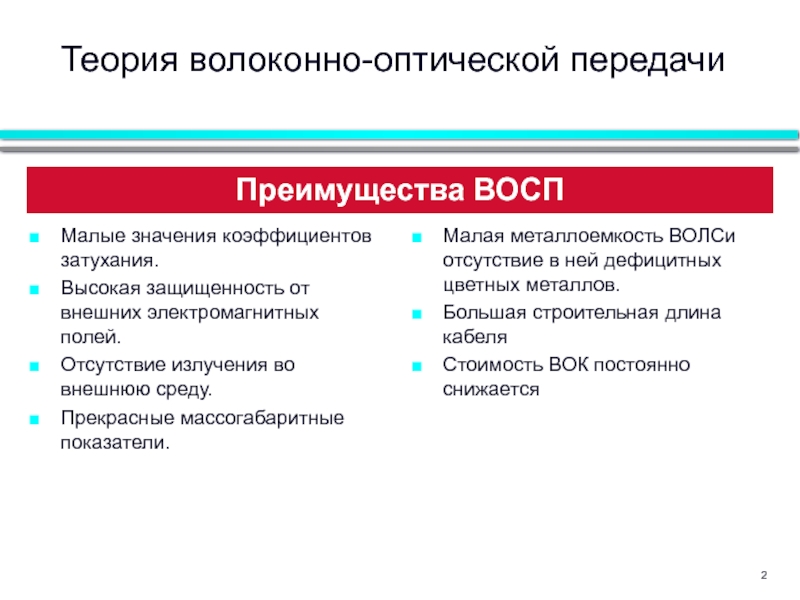

Слайд 2Малые значения коэффициентов затухания.
Высокая защищенность от внешних электромагнитных полей.
Отсутствие излучения во

внешнюю среду.
Прекрасные массогабаритные показатели.


Малая металлоемкость ВОЛСи отсутствие в ней дефицитных цветных металлов.
Большая строительная длина кабеля
Стоимость ВОК постоянно снижается

Теория волоконно-оптической передачи

Преимущества ВОСП

Слайд 3Волоконные световоды подвержены влиянию радиации.
Появление микротрещин за счет водородной коррозии приводит

к увеличению затухания.
Работа с ВОСП предъявляет повышенные требования к обслуживающему персоналу.

Недостатки ВОСП

Теория волоконно-оптической передачи

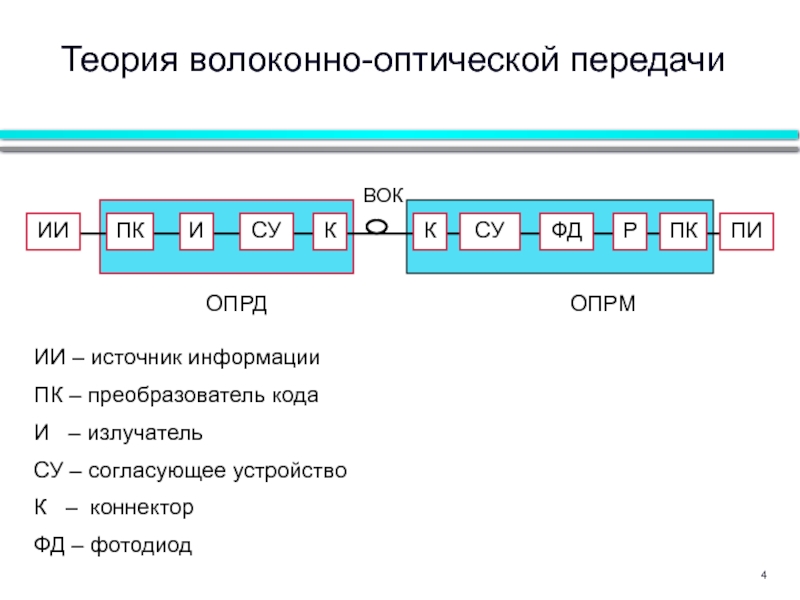

Слайд 4

Теория волоконно-оптической передачи

ИИ
ПК
И
СУ
К

К
СУ
ФД
Р
ПК
ПИ
ВОК
ОПРД
ОПРМ
ИИ – источник информации
ПК – преобразователь кода
И –

излучатель
СУ – согласующее устройство
К – коннектор
ФД – фотодиод

Слайд 5Електромагнитные волны
Электрические волны
Магнитные волны
Направление распространения
Длина волны λ
Временная шкала (сек)
Период τ
Частота

= 1 / τ

Теория волоконно-оптической передачи

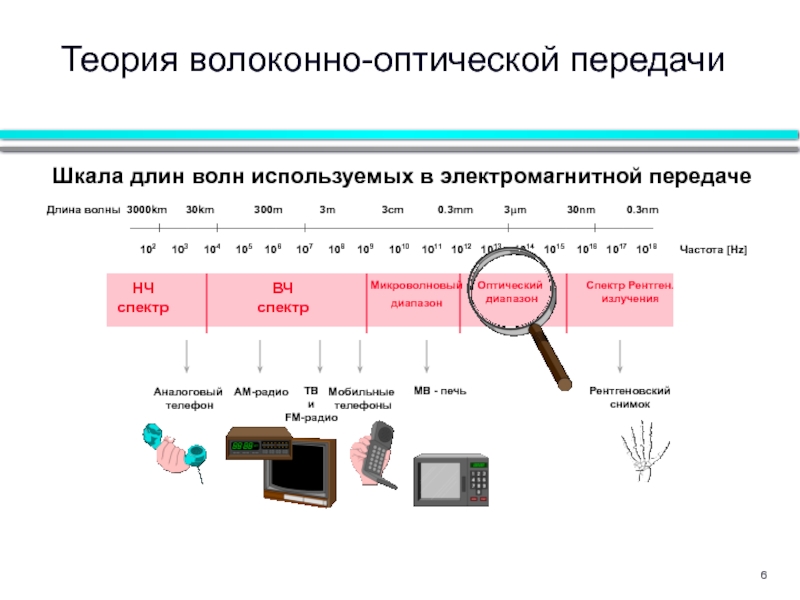

Слайд 6
Шкала длин волн используемых в электромагнитной передаче
Длина волны
Частота [Hz]
102

103 104 105 106 107 108 109 1010 1011 1012 1013 1014 1015 1016 1017 1018


3000km 30km 300m 3m 3cm 0.3mm 3μm 30nm 0.3nm

НЧ
спектр

ВЧ
спектр

Микроволновый
диапазон

Оптический
диапазон

Спектр Рентген.
излучения

Аналоговый
телефон

AM-радио

ТВ
и
FM-радио

Мобильные
телефоны

МВ - печь

Рентгеновский снимок


Теория волоконно-оптической передачи

Слайд 7
Длины волн, используемых в ВО передаче
Длина волны [nm]
Частота [Hz]
1800

1600 1400 1200 1000 800 600 400 200

2x1014

3x1014

5x1014

1x1015


ИК-диапазон

Видимый
диапазон

УФ-диапазон


Спектр
ВО передачи

Теория волоконно-оптической передачи

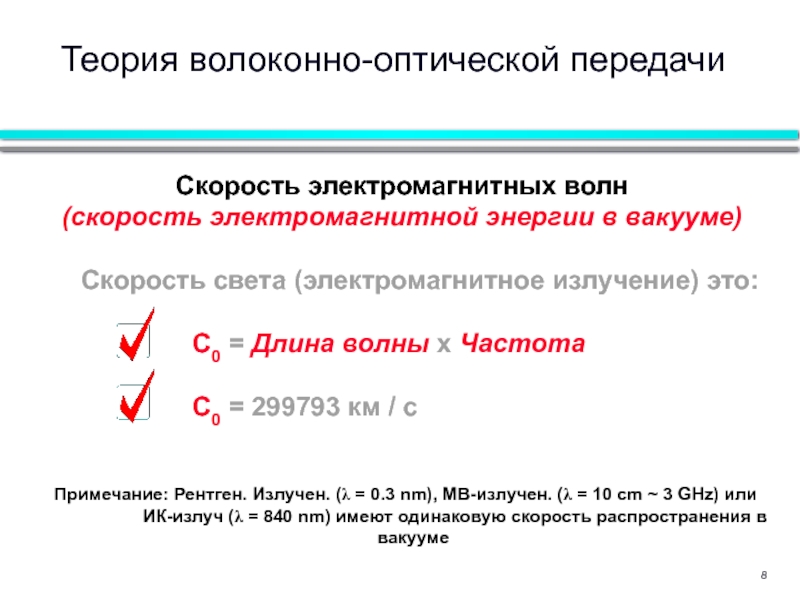

Слайд 8
Скорость света (электромагнитное излучение) это:

C0 = Длина волны x Частота

C0 = 299793 км / с

Примечание: Рентген. Излучен. (λ = 0.3 nm), МВ-излучен. (λ = 10 cm ~ 3 GHz) или
ИК-излуч (λ = 840 nm) имеют одинаковую скорость распространения в вакууме

Скорость электромагнитных волн
(скорость электромагнитной энергии в вакууме)

Теория волоконно-оптической передачи

Слайд 9
Коэффициент преломления
(изменение скорости распространения в материале)

Скорость света (электромагнитное излучение):

всегда меньше чем в вакууме, Cn

n = C0 / Cn

n определяется как Коэффициент преломления (n = 1 в вакууме)
n зависит от плотности материала и длины волны

Примечание: nвозд.= 1,0003, nстекла= 1,5000 или nсладкой воды= 1,8300

Теория волоконно-оптической передачи

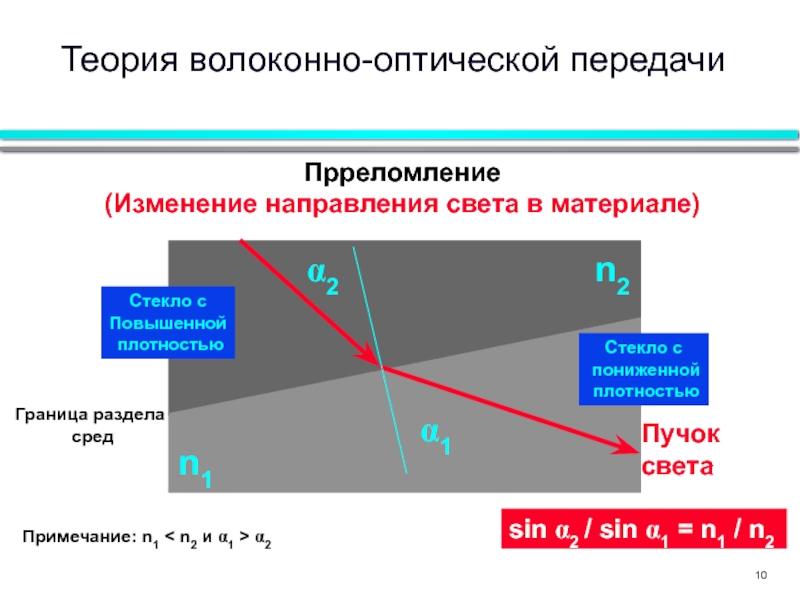

Слайд 10Граница раздела
сред
Пучок
света

Прреломление
(Изменение направления света в материале)
α1
α2
Стекло с
Повышенной
плотностью
Стекло с

пониженной
плотностью

n2

n1

Примечание: n1 < n2 и α1 > α2

sin α2 / sin α1 = n1 / n2

Теория волоконно-оптической передачи

Слайд 11Граница раздела
сред
Пучок
света
Полное преломление. Граничный угол
(Изменение направления света в материале)

α1 =

90°

αL

Стекло с
Повышенной
плотностью

Стекло с
пониженной
плотностью

n2

n1

Примечание: n1 < n2 and α2 = αL

Граничный угол

sin α1 = 1

sin αL = n1 / n2

Теория волоконно-оптической передачи

Слайд 12Пучок
света
Граница раздела
сред

Отражение
(Изменение направления света в материале)

αin
Стекло с
пониженной
плотностью
n2
n1
Примечание: n1

< n2 and αin = αout

αout

Стекло с
Повышенной
плотностью

Теория волоконно-оптической передачи

Слайд 13
Вывод
(Изменение направления света в материале)


n2
αout
Стекло с
пониженной
плотностью
αin
Стекло с
повышенной
плотностью
n1
α2
α2
α1
90°
Преломление
Полное
преломление
Отражение
Теория

волоконно-оптической передачи

Стекло с
пониженной
плотностью

n1

Слайд 14Волоконно – оптический световод
n1
n2
n1
n1
Оболочка
Ядро
Профиль
показателя
преломления
(ступенчатый индекс)
n2
Теория волоконно-оптической передачи

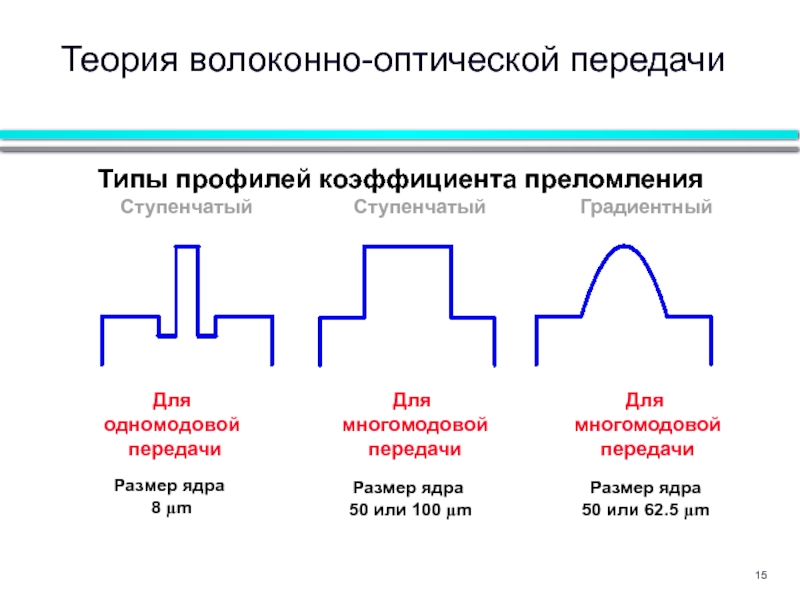

Слайд 15Типы профилей коэффициента преломления
Ступенчатый
Ступенчатый
Градиентный
Для
одномодовой
передачи
Для
многомодовой
передачи
Для
многомодовой
передачи

Размер ядра

8 μm

Размер ядра
50 или 100 μm

Размер ядра
50 или 62.5 μm

Теория волоконно-оптической передачи

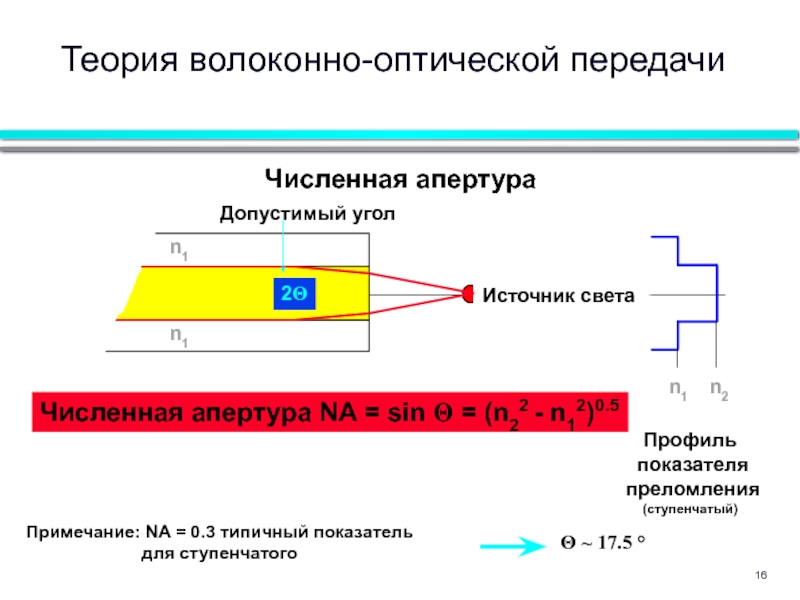

Слайд 16Численная апертура
n1
n2
Численная апертура NA = sin Θ = (n22 - n12)0.5
Профиль

показателя
преломления
(ступенчатый)

Примечание: NA = 0.3 типичный показатель
для ступенчатого


Θ ~ 17.5 °

n1

n2

Допустимый угол






Источник света






n1


2Θ


Теория волоконно-оптической передачи

Слайд 17



Численная апертура NA и характеристики передачи
Большие значения NA означает большие значения

Θ , при
этом больше Световой энергии будет сконцентрировано
в волокне

Большое значение NA означает сохранение большего
количества МОД в волокне

Чем больше МОД, тем уже Полоса пропускания

Чем больше значение NA, тем меньше Затухание, вызываемое
изгибом волокна

Теория волоконно-оптической передачи

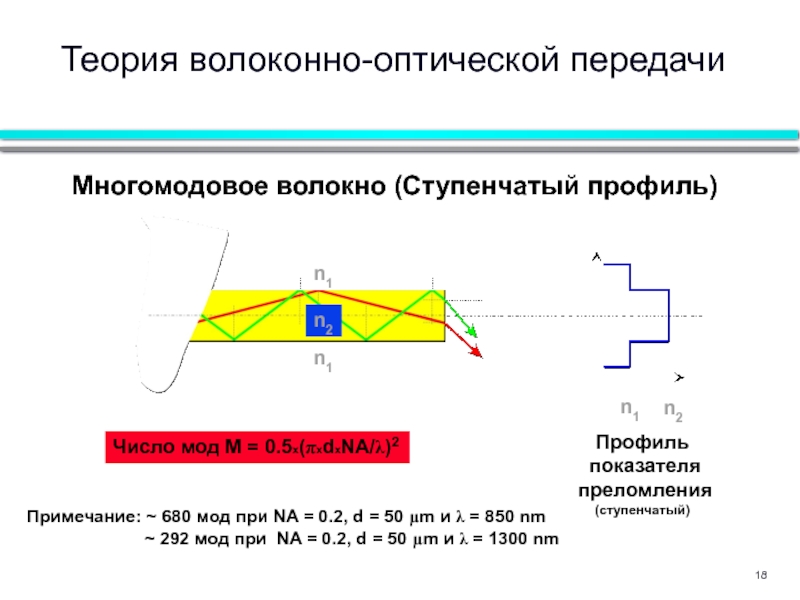

Слайд 18Многомодовое волокно (Ступенчатый профиль)
n1
n2
n1
n1
n2
Профиль
показателя
преломления
(ступенчатый)
Примечание: ~ 680 мод при NA

= 0.2, d = 50 μm и λ = 850 nm
~ 292 мод при NA = 0.2, d = 50 μm и λ = 1300 nm

Число мод M = 0.5x(πxdxNA/λ)2

Теория волоконно-оптической передачи

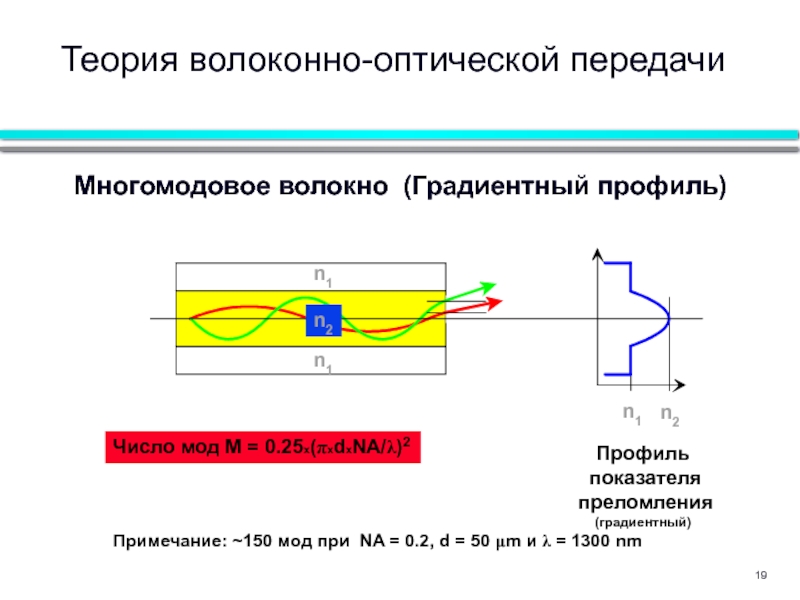

Слайд 19
n1
n2
Профиль
показателя
преломления
(градиентный)

Многомодовое волокно (Градиентный профиль)
Примечание: ~150 мод при NA =

0.2, d = 50 μm и λ = 1300 nm

Число мод M = 0.25x(πxdxNA/λ)2

Теория волоконно-оптической передачи

Слайд 20Одномодовое волокно
n1
n2
n1
n1
n2
Профиль
показателя
преломления
(ступенчатый)
Пример: n1 =1.4570 and n2 = 1.4625
Примечание: одна

мода

Теория волоконно-оптической передачи

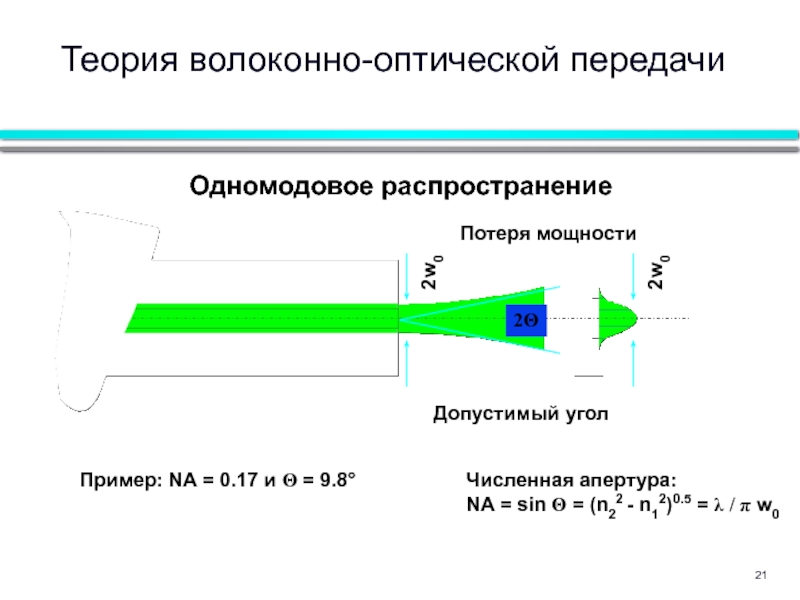

Слайд 21Одномодовое распространение
2Θ
Потеря мощности
2w0
2w0
Допустимый угол
Численная апертура:
NA = sin Θ = (n22

- n12)0.5 = λ / π w0

Пример: NA = 0.17 и Θ = 9.8°

Теория волоконно-оптической передачи

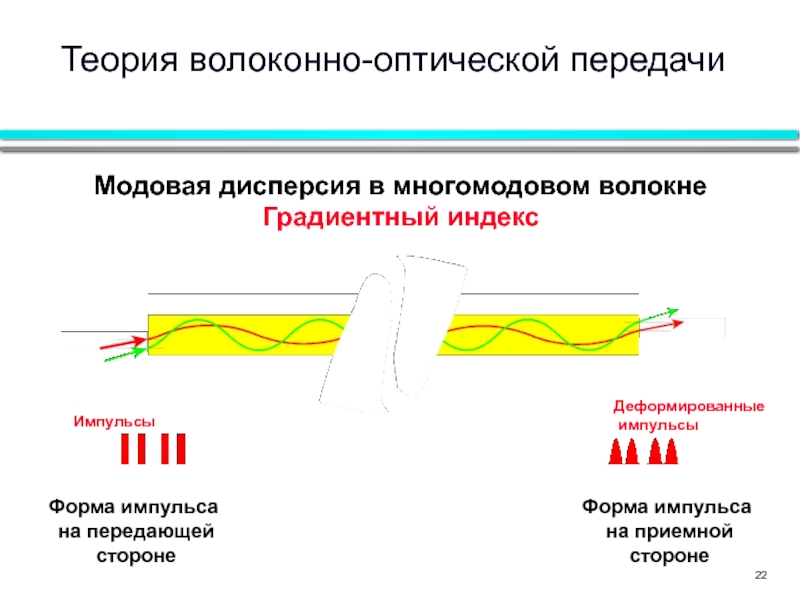

Слайд 22Модовая дисперсия в многомодовом волокне
Градиентный индекс
Форма импульса
на передающей
стороне
Импульсы
Форма импульса

на приемной
стороне

Деформированные
импульсы

Теория волоконно-оптической передачи

Слайд 23Модовая дисперсия в многомодовом волокне
Ступенчатый индекс
Форма импульса
на передающей
стороне
Форма импульса

на приемной
стороне

Импульсы

Деформированные
импульсы

Теория волоконно-оптической передачи

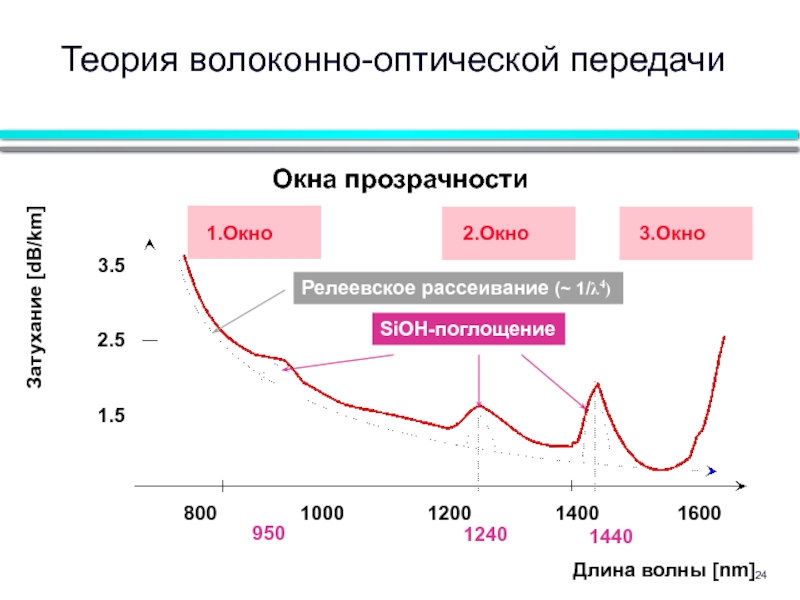

Слайд 24Окна прозрачности
800 1000

1200 1400 1600

Длина волны [nm]

3.5

2.5

1.5

Затухание [dB/km]




1.Окно

2.Окно

3.Окно

SiOH-поглощение

Релеевское рассеивание (~ 1/λ4)

950

1240

1440

Теория волоконно-оптической передачи

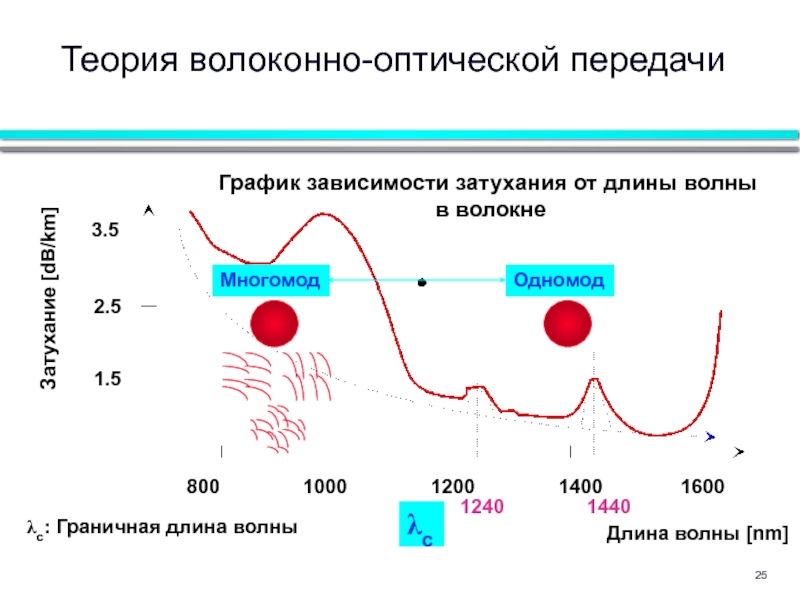

Слайд 25График зависимости затухания от длины волны
в волокне
800

1000 1200 1400 1600

Длина волны [nm]

1440

1240

Многомод

Одномод

λc

λc: Граничная длина волны



3.5

2.5

1.5

Затухание [dB/km]

Теория волоконно-оптической передачи

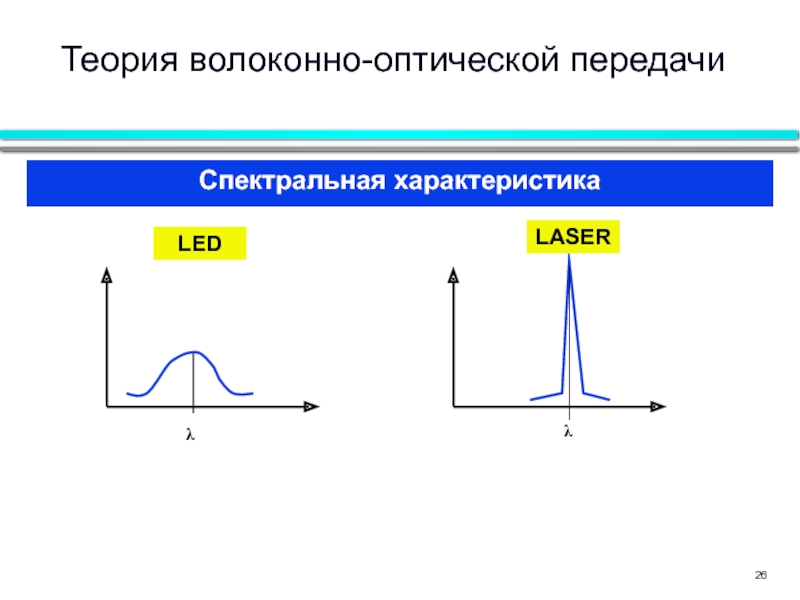

Слайд 26Теория волоконно-оптической передачи
Спектральная характеристика


λ
λ
λ

LED
LASER

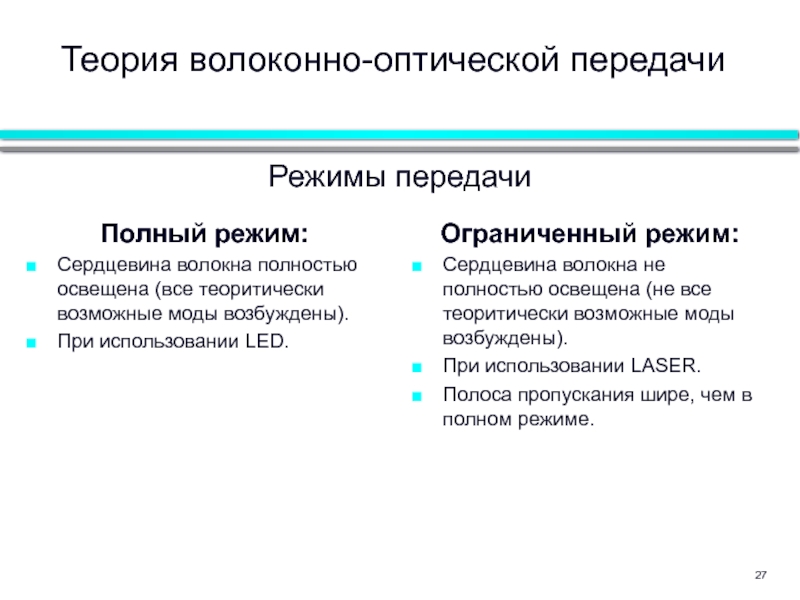

Слайд 27Полный режим:
Сердцевина волокна полностью освещена (все теоритически возможные моды возбуждены).
При использовании

LED.

Ограниченный режим:
Сердцевина волокна не полностью освещена (не все теоритически возможные моды возбуждены).
При использовании LASER.
Полоса пропускания шире, чем в полном режиме.

Теория волоконно-оптической передачи

Режимы передачи

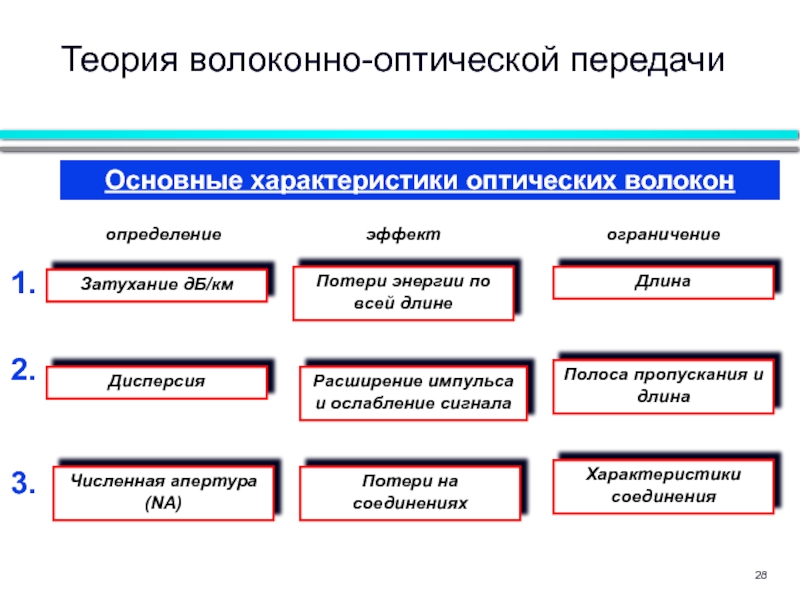

Слайд 28Теория волоконно-оптической передачи
1.
2.
3.
Основные характеристики оптических волокон
Затухание дБ/км
Дисперсия
Численная апертура (NA)
Потери энергии по

всей длине

Расширение импульса и ослабление сигнала

Потери на соединениях

Длина

Полоса пропускания и длина

Характеристики соединения

определение

эффект

ограничение

Слайд 29Метод модифицированного Химического
осаждения путем выпаривания (MCVD-Process)
SiCl4
GeCl4
BCl3
O2
O2
H2
Кварцевая трубка
Горелка
Теория волоконно-оптической передачи

Слайд 30Профиль
показателя
преломления
n1
n2
Процесс производства
Первый шаг: выпаривание
n1
n1
n2
n2





SiCl4 + GeCl4
+ O2
Cl2
O2
SiO2
SiO2


1600°

1600°

Теория волоконно-оптической передачи

Метод модифицированного Химического
осаждения путем выпаривания (MCVD-Process)

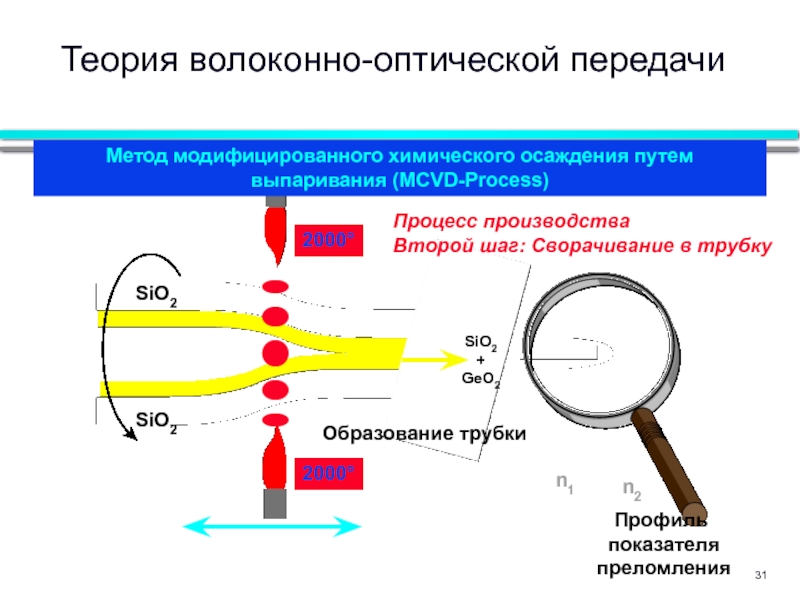

Слайд 31n1
n2





2000°
2000°
Образование трубки
Процесс производства
Второй шаг: Сворачивание в трубку
SiO2
SiO2
SiO2
+
GeO2
Теория

волоконно-оптической передачи

Метод модифицированного химического осаждения путем выпаривания (MCVD-Process)

Профиль
показателя
преломления

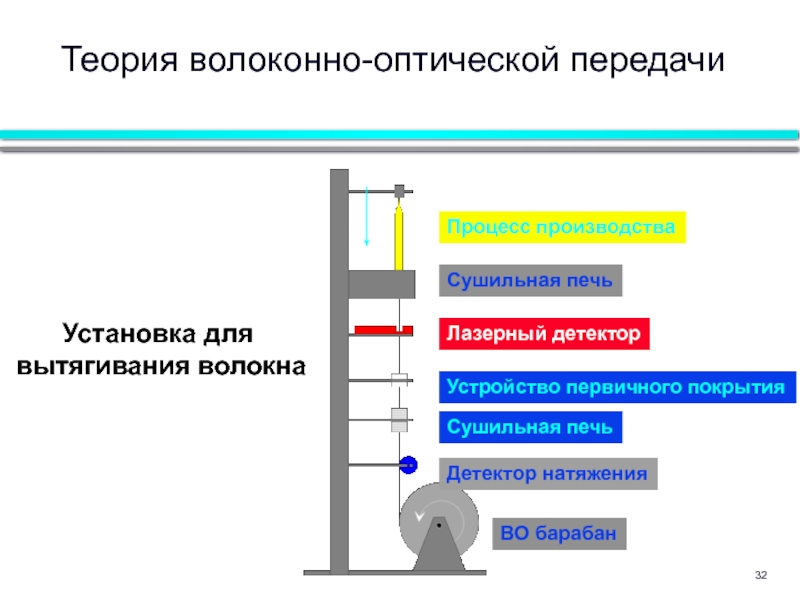

Слайд 32Установка для
вытягивания волокна
Процесс производства
Сушильная печь
Лазерный детектор
Устройство первичного покрытия
Сушильная печь
Детектор натяжения
ВО

барабан

Теория волоконно-оптической передачи

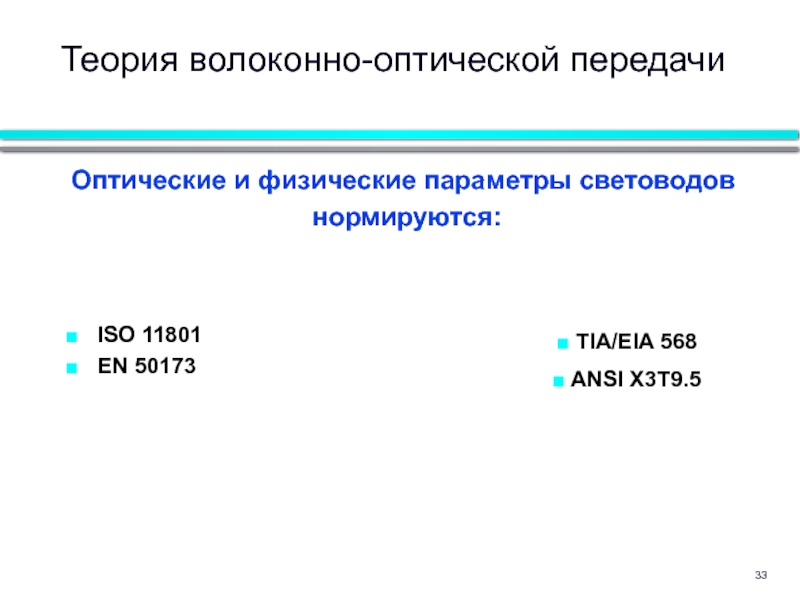

Слайд 33
ISO 11801
EN 50173
Теория волоконно-оптической передачи
Оптические и физические параметры световодов
нормируются:

TIA/EIA

568
ANSI X3T9.5

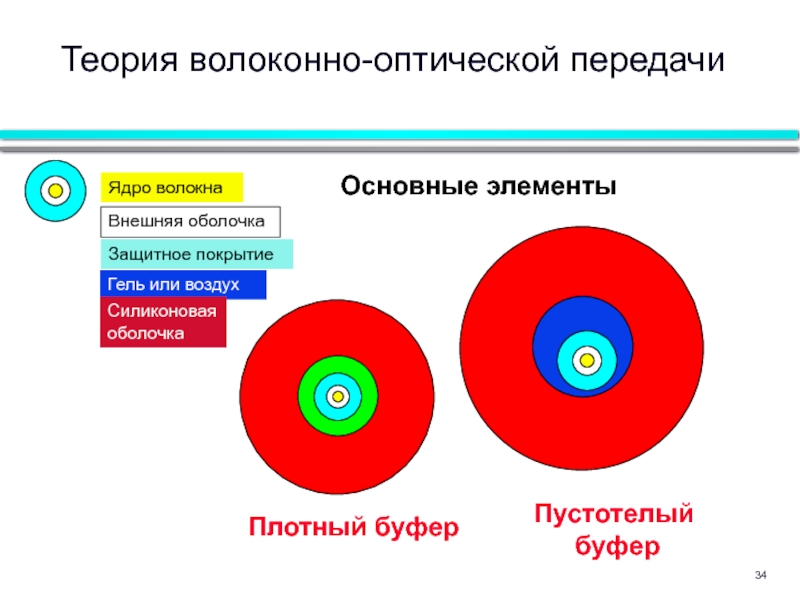

Слайд 34Основные элементы
Плотный буфер
Пустотелый
буфер
Защитное покрытие
Внешняя оболочка
Ядро волокна
Теория волоконно-оптической передачи
Гель или воздух
Силиконовая

оболочка

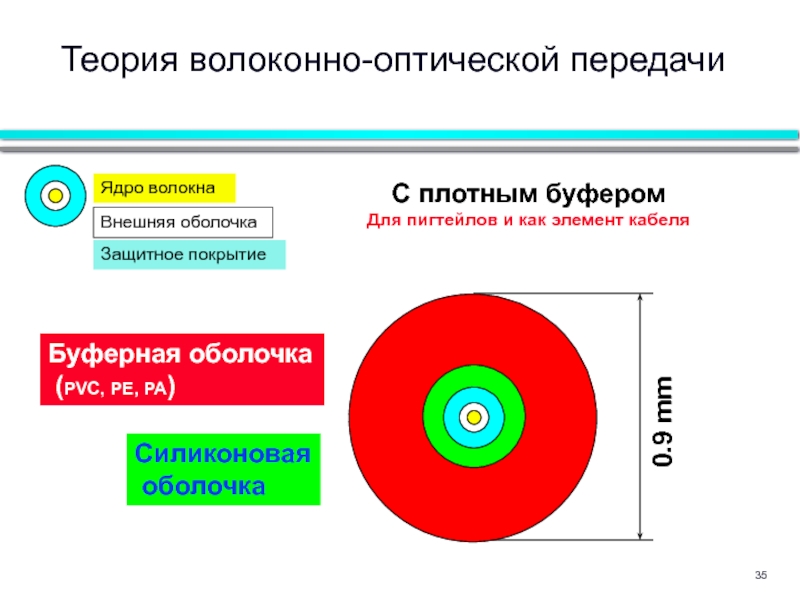

Слайд 35Силиконовая
оболочка
Буферная оболочка
(PVC, PE, PA)
0.9 mm
С плотным буфером
Для пигтейлов и

как элемент кабеля

Теория волоконно-оптической передачи

Защитное покрытие

Внешняя оболочка

Ядро волокна

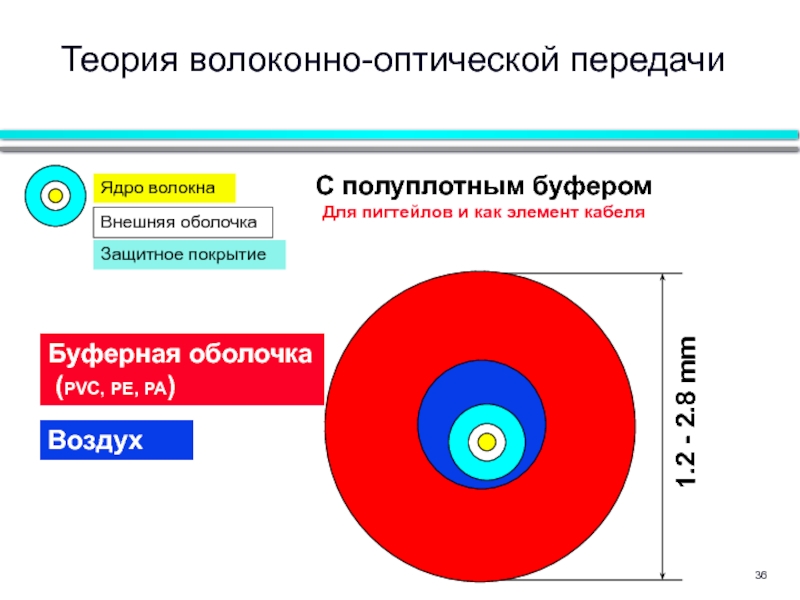

Слайд 36С полуплотным буфером
Для пигтейлов и как элемент кабеля
1.2 - 2.8 mm
Теория

волоконно-оптической передачи

Защитное покрытие

Внешняя оболочка

Ядро волокна

Буферная оболочка
(PVC, PE, PA)

Воздух

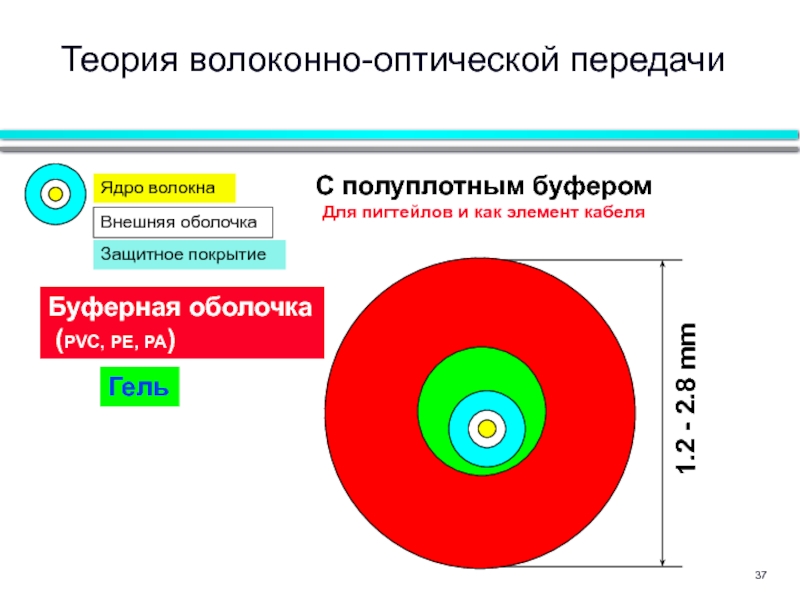

Слайд 37Гель
1.2 - 2.8 mm
Теория волоконно-оптической передачи
С полуплотным буфером
Для пигтейлов и как

элемент кабеля

Защитное покрытие

Внешняя оболочка

Ядро волокна

Буферная оболочка
(PVC, PE, PA)

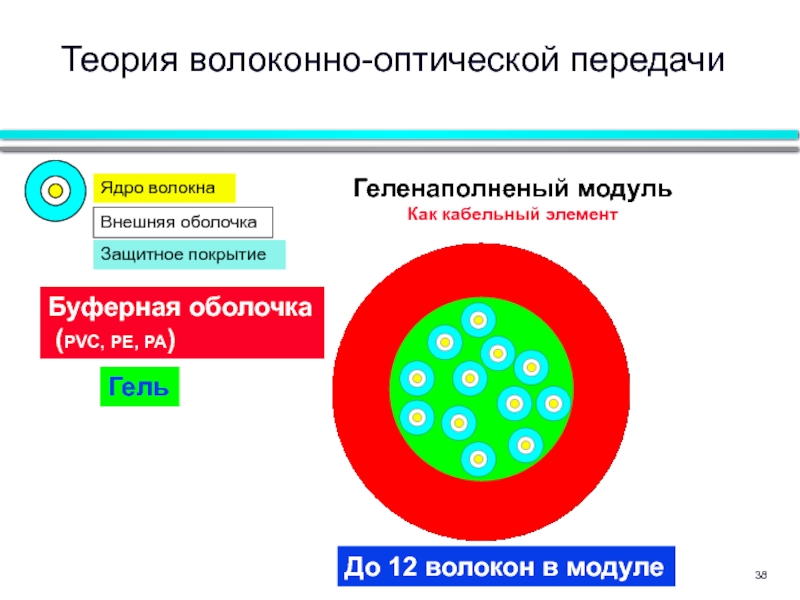

Слайд 38Геленаполненый модуль
Как кабельный элемент
До 12 волокон в модуле
Теория волоконно-оптической передачи
Гель
Защитное покрытие
Внешняя

оболочка

Ядро волокна

Буферная оболочка
(PVC, PE, PA)

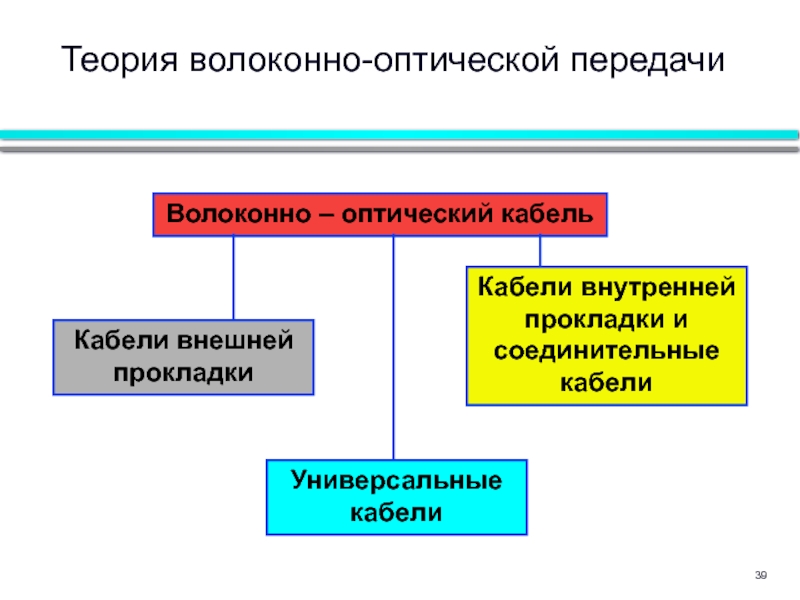

Слайд 39Теория волоконно-оптической передачи

Волоконно – оптический кабель
Кабели внешней прокладки
Кабели внутренней прокладки и

соединительные кабели

Универсальные кабели

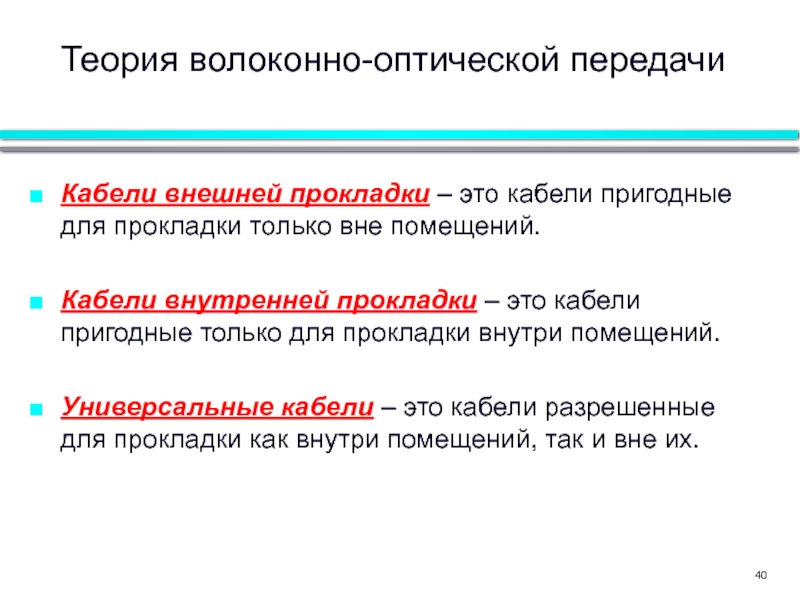

Слайд 40Кабели внешней прокладки – это кабели пригодные для прокладки только вне

помещений.

Кабели внутренней прокладки – это кабели пригодные только для прокладки внутри помещений.

Универсальные кабели – это кабели разрешенные для прокладки как внутри помещений, так и вне их.

Теория волоконно-оптической передачи

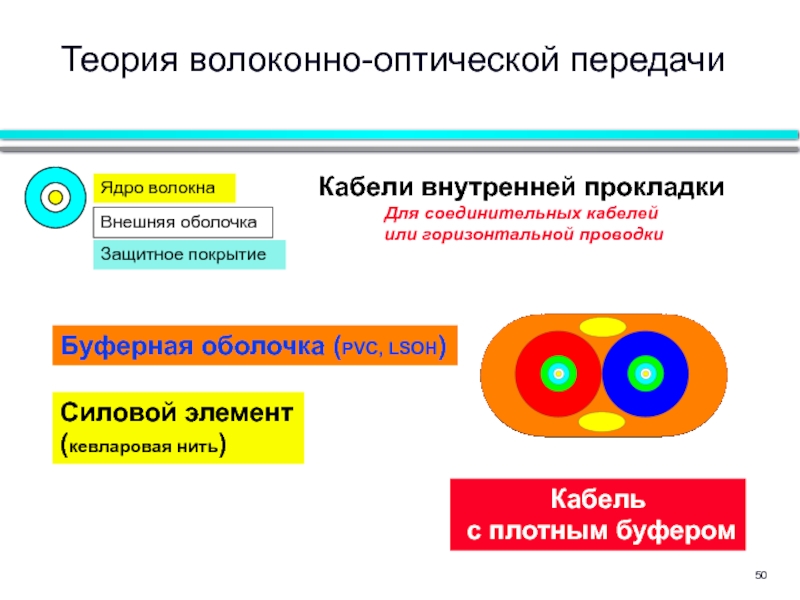

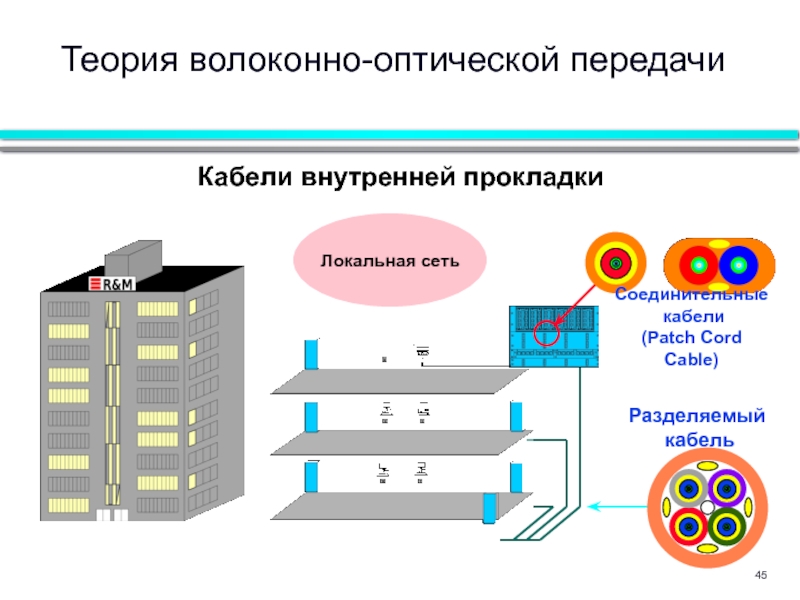

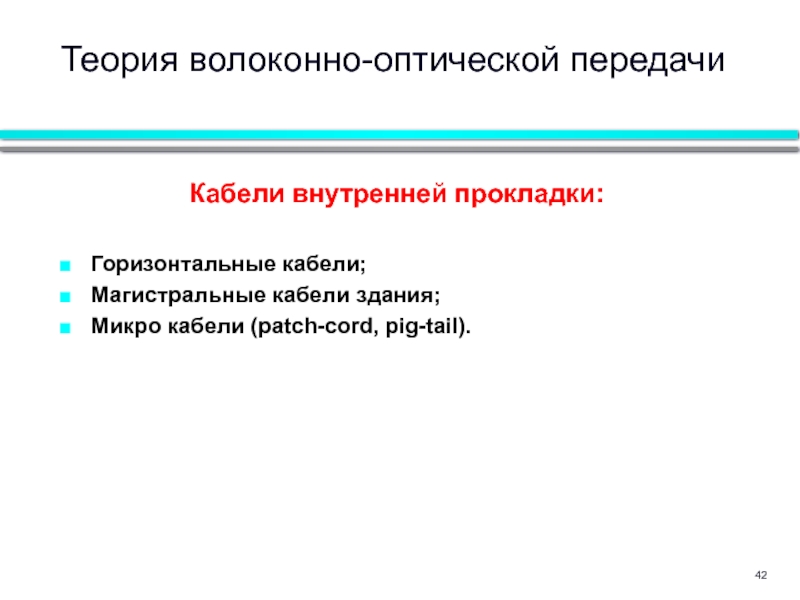

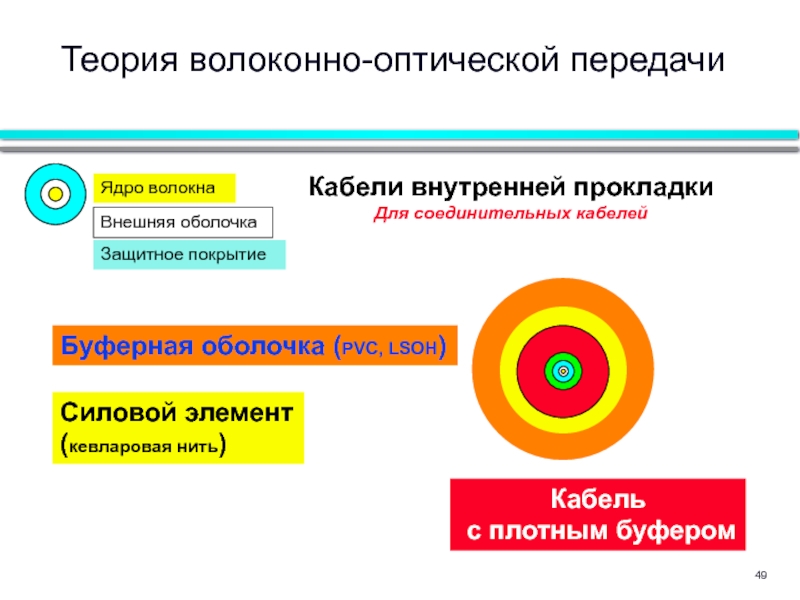

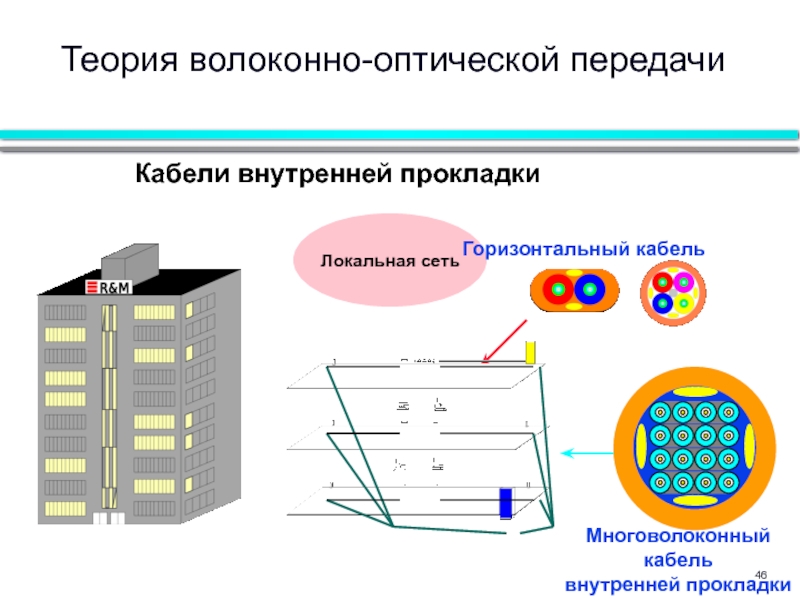

Слайд 41Кабели внутренней прокладки

Под воздействием высокой температуры не выделяют галогенсодержащие газы, например

хлор.

Кабели внутренней прокладки

Под воздействием высокой температуры выделяют удушливый дым с едким, резким запахом.

Теория волоконно-оптической передачи

Слайд 42Кабели внутренней прокладки:

Горизонтальные кабели;
Магистральные кабели здания;
Микро кабели (patch-cord, pig-tail).
Теория волоконно-оптической передачи

Слайд 43Кабели внешней прокладки:

Воздушные (подвеска на опорах);
Прокладка в грунт:

- бронированные кабели,
- для укладки в пластиковые трубы.
Прокладка по дну водоемов.

Теория волоконно-оптической передачи

Слайд 44Кабели внешней и внутренней прокладки






Бронированній
кабель
Магистральный
кабель
Узел коммутации
АТС
Узел коммутации

Глобальная сеть

Узел

коммутации

Сеть общего
пользования

P.T.Telkom

P.T.Telkom

Теория волоконно-оптической передачи

Кабель внутренней прокладки

Слайд 45Кабели внутренней прокладки

Локальная сеть
Разделяемый
кабель

Соединительные
кабели
(Patch Cord
Cable)
Теория волоконно-оптической передачи

Слайд 46Кабели внутренней прокладки

Локальная сеть
Горизонтальный кабель
Многоволоконный
кабель
внутренней прокладки
Теория волоконно-оптической передачи

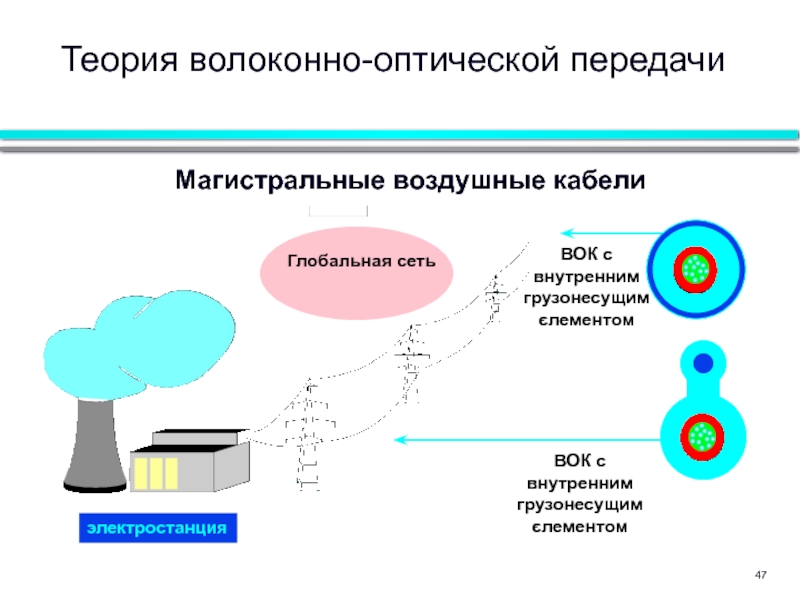

Слайд 47Магистральные воздушные кабели
электростанция

Глобальная сеть
Теория волоконно-оптической передачи
ВОК с внутренним грузонесущим єлементом
ВОК с

внутренним грузонесущим єлементом

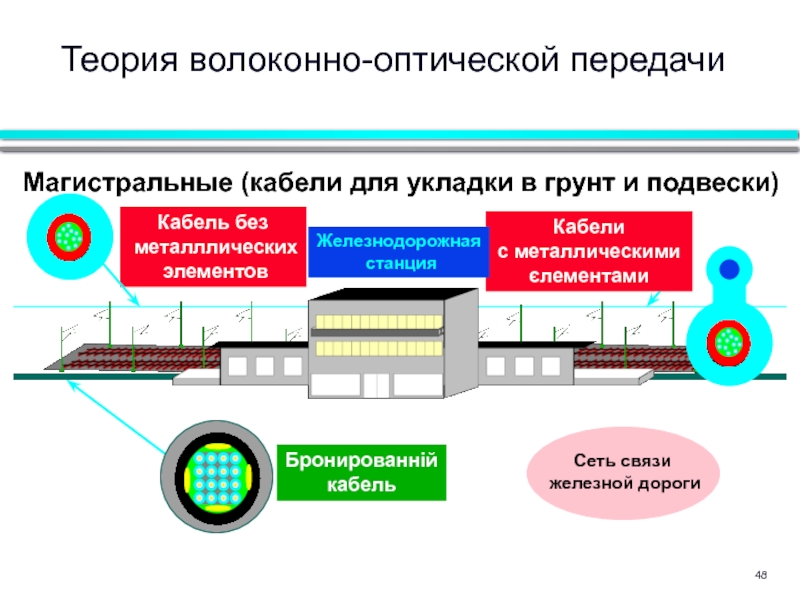

Слайд 48Магистральные (кабели для укладки в грунт и подвески)
Кабели
с металлическими
єлементами
Кабель

без
металллических
элементов

Бронированній
кабель

Железнодорожная
станция


Сеть связи
железной дороги

Теория волоконно-оптической передачи

Слайд 49Кабели внутренней прокладки
Для соединительных кабелей
Буферная оболочка (PVC, LSOH)
Силовой элемент
(кевларовая нить)
Кабель
с

плотным буфером

Теория волоконно-оптической передачи

Защитное покрытие

Внешняя оболочка

Ядро волокна

Слайд 50Кабели внутренней прокладки
Для соединительных кабелей
или горизонтальной проводки
Теория волоконно-оптической передачи
Буферная оболочка

(PVC, LSOH)

Силовой элемент
(кевларовая нить)

Кабель
с плотным буфером

Защитное покрытие

Внешняя оболочка

Ядро волокна

Слайд 51Центральный
силовой элемент
(металл или пластик)
Теория волоконно-оптической передачи
Кабели внутренней прокладки
Для магистральной

или горизонтальной проводки

Буферная оболочка (PVC, LSOH)

Силовой элемент
(кевларовая нить)

Кабель
с плотным буфером

Защитное покрытие

Внешняя оболочка

Ядро волокна

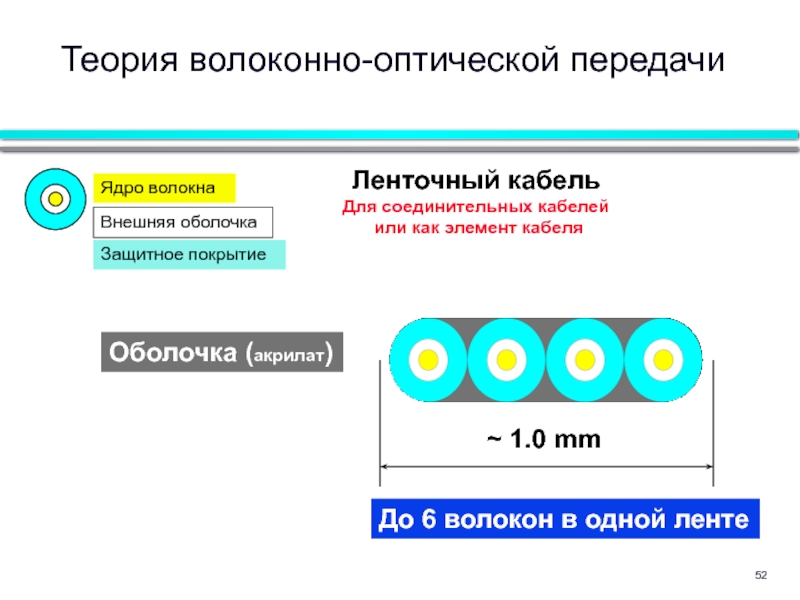

Слайд 52Оболочка (акрилат)
До 6 волокон в одной ленте
~ 1.0 mm
Ленточный кабель
Для соединительных

кабелей
или как элемент кабеля

Теория волоконно-оптической передачи

Защитное покрытие

Внешняя оболочка

Ядро волокна

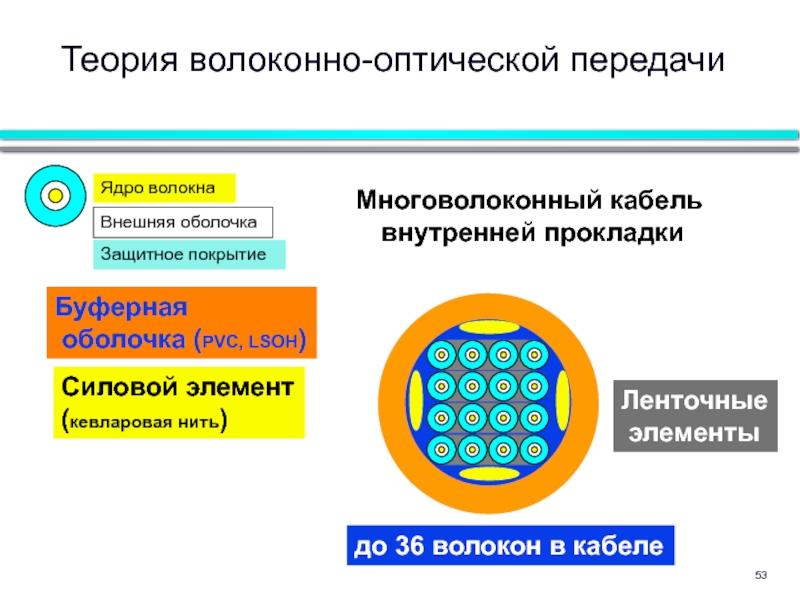

Слайд 53Многоволоконный кабель
внутренней прокладки
Ленточные
элементы
до 36 волокон в кабеле
Теория волоконно-оптической передачи
Буферная

оболочка (PVC, LSOH)

Силовой элемент
(кевларовая нить)

Защитное покрытие

Внешняя оболочка

Ядро волокна

Слайд 54Геленаполненные модули
Многоволоконный геленаполненный кабель
внешней прокладки

Гель
До 120 волокон в кабеле
Теория волоконно-оптической

передачи

Силовой элемент
(кевларовая нить)

Защитное покрытие

Внешняя оболочка

Ядро волокна

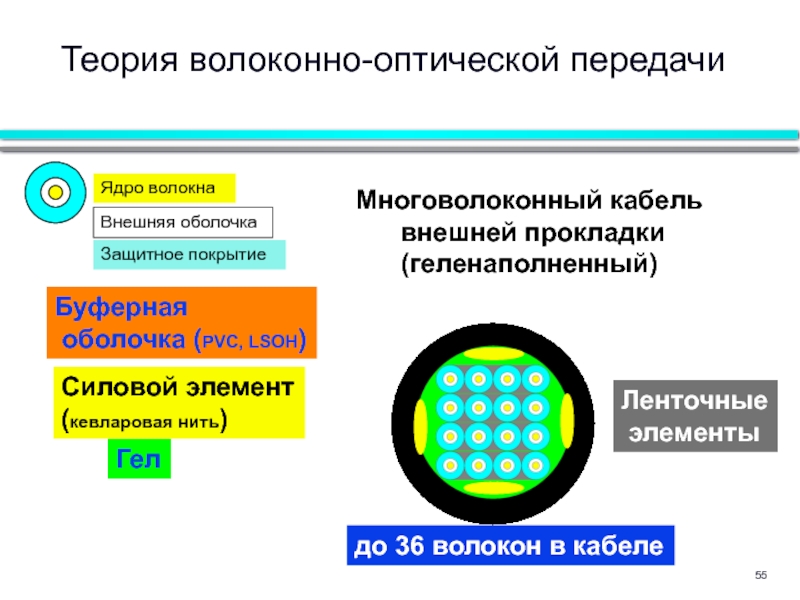

Слайд 55Гел
Теория волоконно-оптической передачи
Многоволоконный кабель
внешней прокладки
(геленаполненный)
Ленточные
элементы
до 36 волокон в

кабеле

Буферная
оболочка (PVC, LSOH)

Силовой элемент
(кевларовая нить)

Защитное покрытие

Внешняя оболочка

Ядро волокна

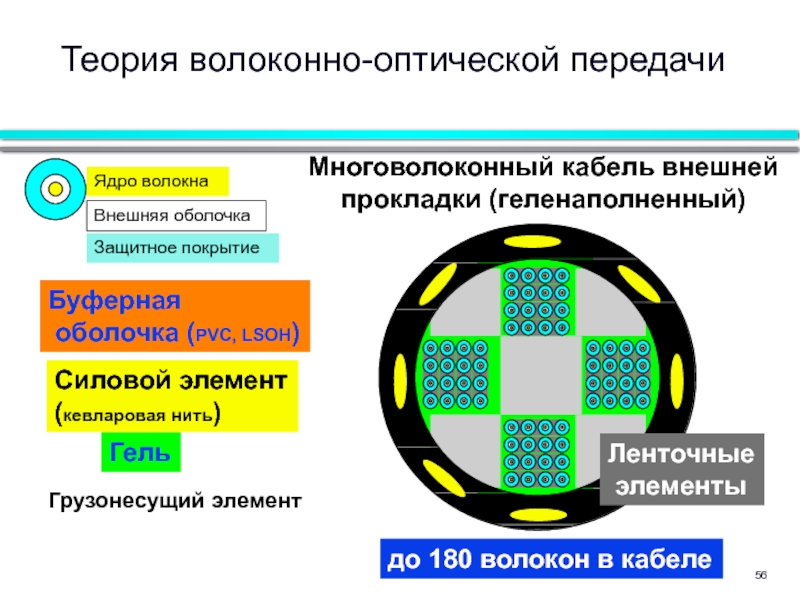

Слайд 56Грузонесущий элемент
до 180 волокон в кабеле
Теория волоконно-оптической передачи
Гель
Многоволоконный кабель внешней прокладки

(геленаполненный)

Ленточные
элементы

Буферная
оболочка (PVC, LSOH)

Силовой элемент
(кевларовая нить)

Защитное покрытие

Внешняя оболочка

Ядро волокна

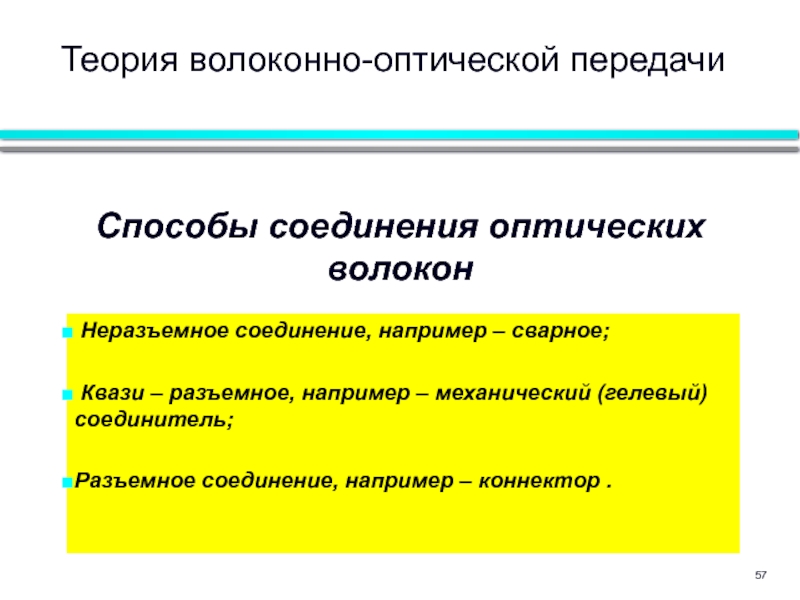

Слайд 57Способы соединения оптических волокон
Неразъемное соединение, например – сварное;

Квази –

разъемное, например – механический (гелевый) соединитель;

Разъемное соединение, например – коннектор .

Теория волоконно-оптической передачи

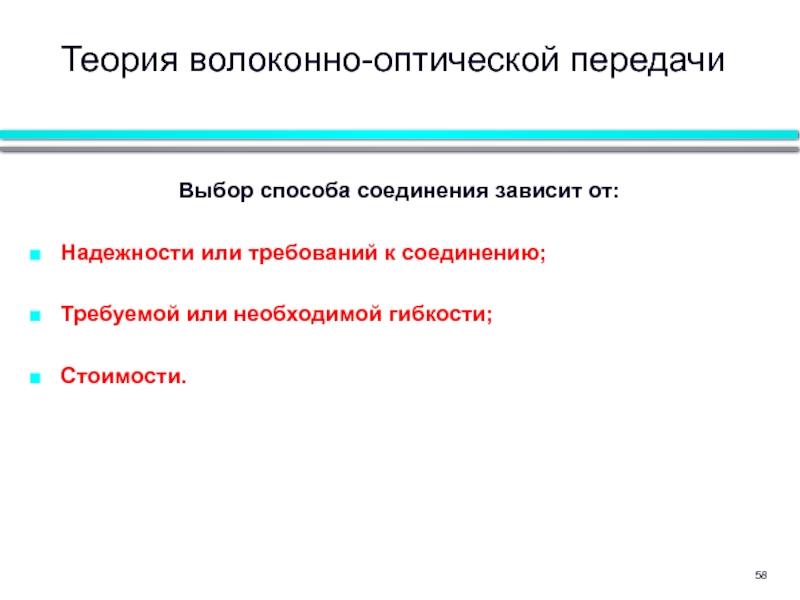

Слайд 58Выбор способа соединения зависит от:

Надежности или требований к соединению;

Требуемой или необходимой

гибкости;

Стоимости.

Теория волоконно-оптической передачи

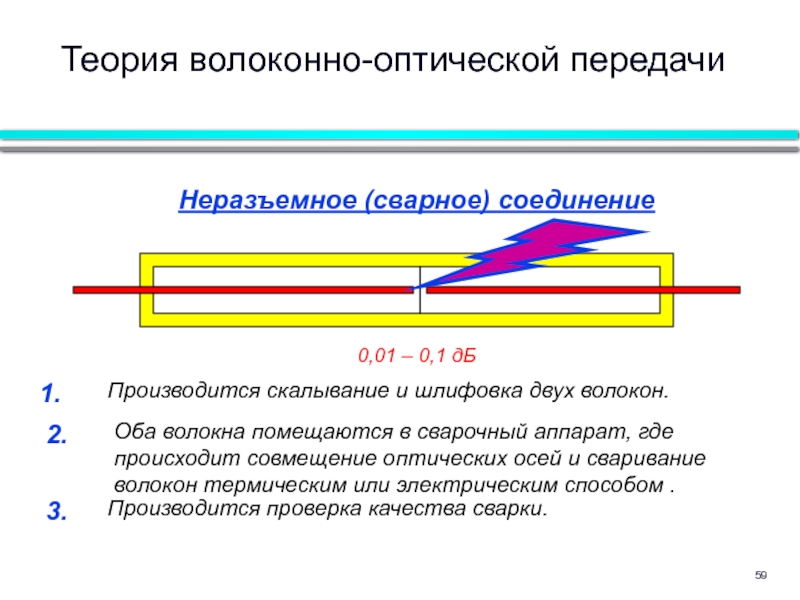

Слайд 59Теория волоконно-оптической передачи
Неразъемное (сварное) соединение
0,01 – 0,1 дБ

Слайд 60Теория волоконно-оптической передачи

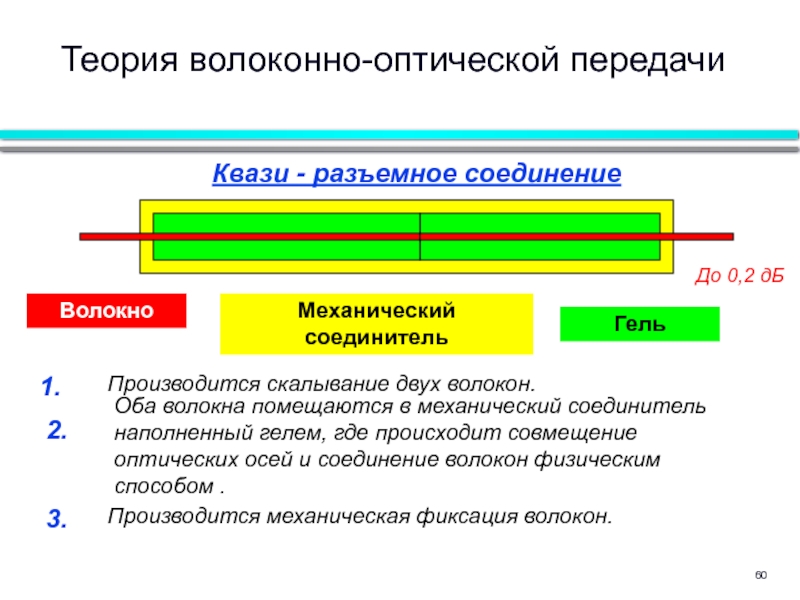

Квази - разъемное соединение
Оба волокна помещаются в механический соединитель

наполненный гелем, где происходит совмещение оптических осей и соединение волокон физическим способом .

Волокно

Механический соединитель

Гель

До 0,2 дБ

Слайд 61Неразъемные и квази-разъемные соединения применяються:

При сращивании строительных длин кабеля (сварное соединение);

При

ремонте поврежденного кабеля (соединение с помощью сварки или механических соединителей).

Теория волоконно-оптической передачи

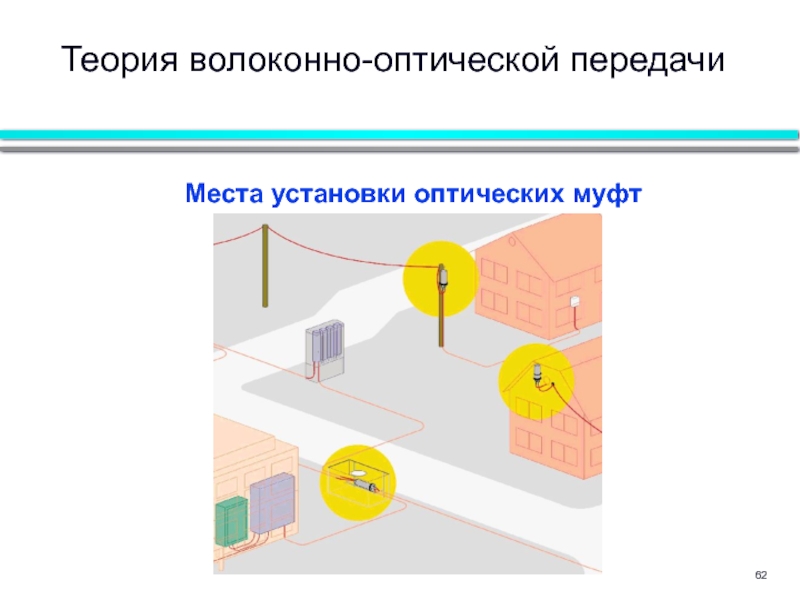

Слайд 62Теория волоконно-оптической передачи
Места установки оптических муфт

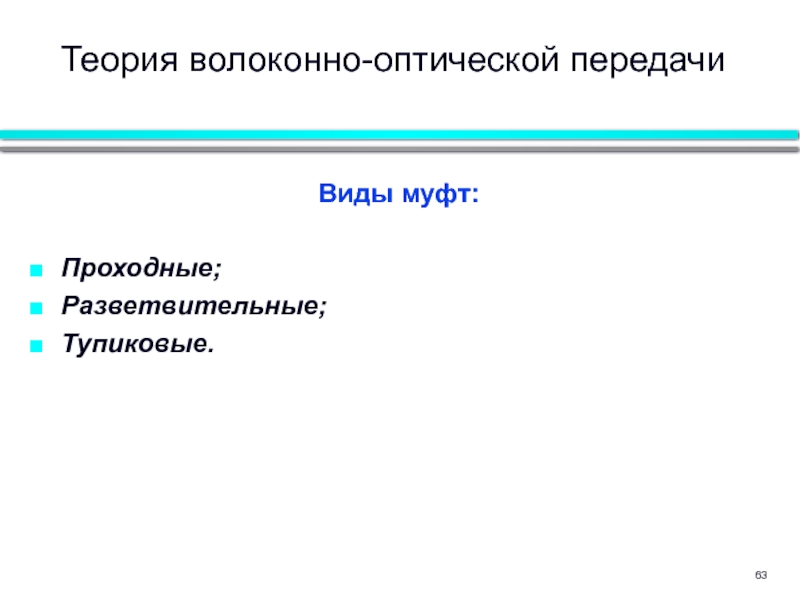

Слайд 63Виды муфт:

Проходные;
Разветвительные;
Тупиковые.

Теория волоконно-оптической передачи

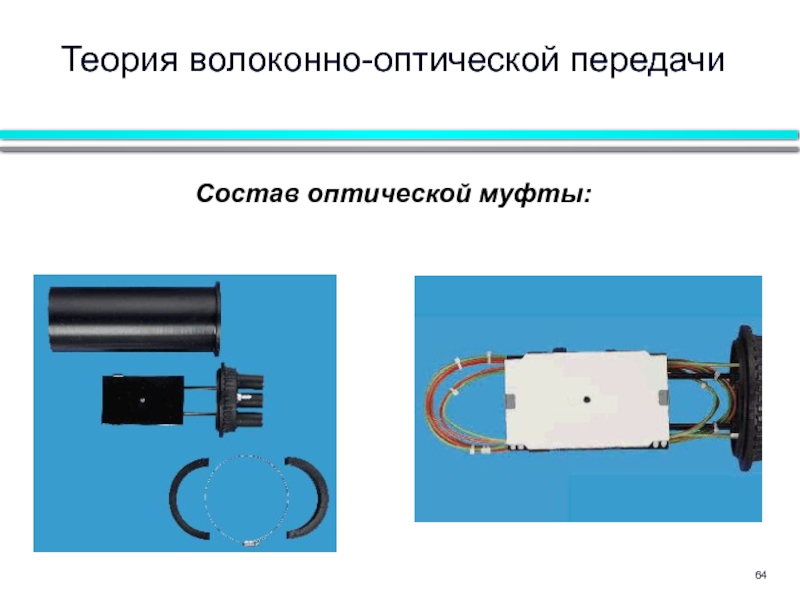

Слайд 64Теория волоконно-оптической передачи
Состав оптической муфты:

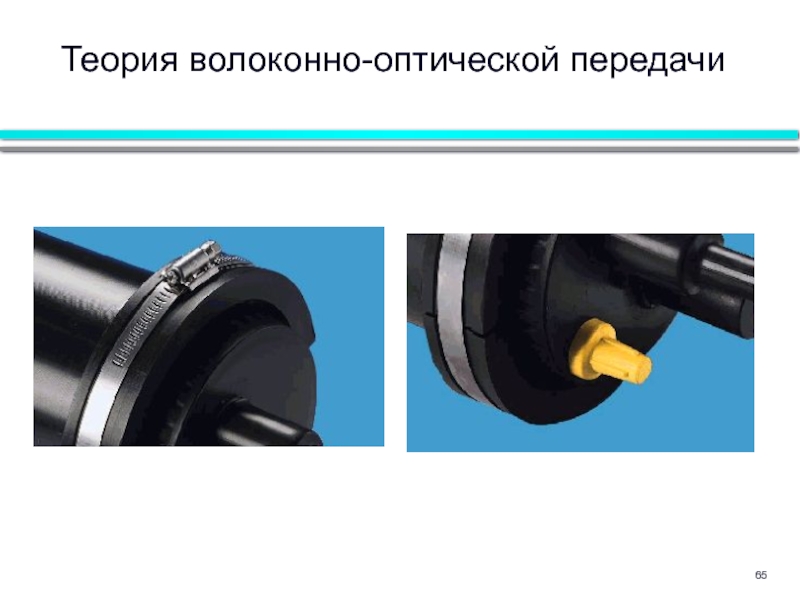

Слайд 65Теория волоконно-оптической передачи

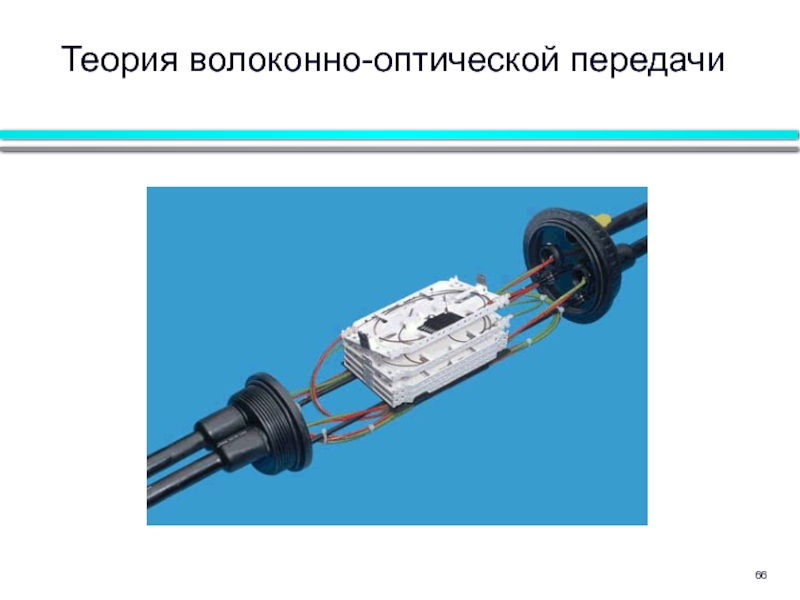

Слайд 66Теория волоконно-оптической передачи

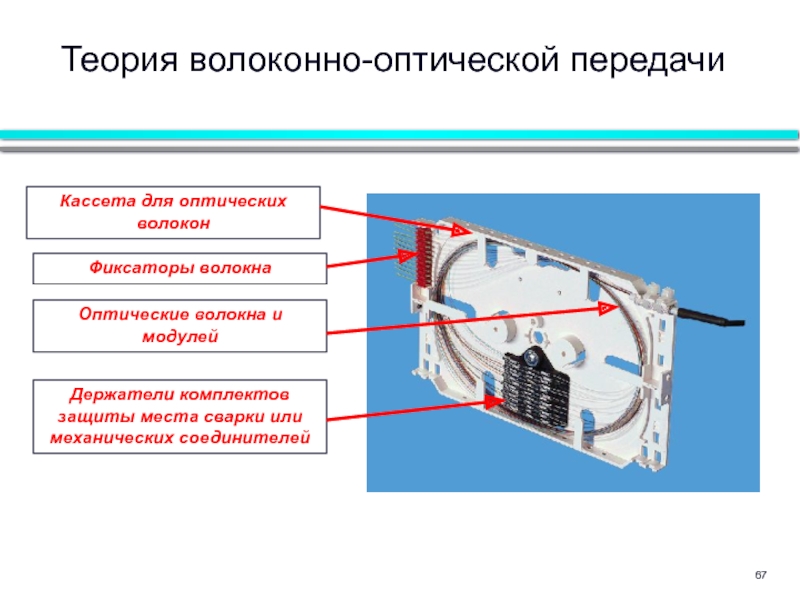

Слайд 67Теория волоконно-оптической передачи

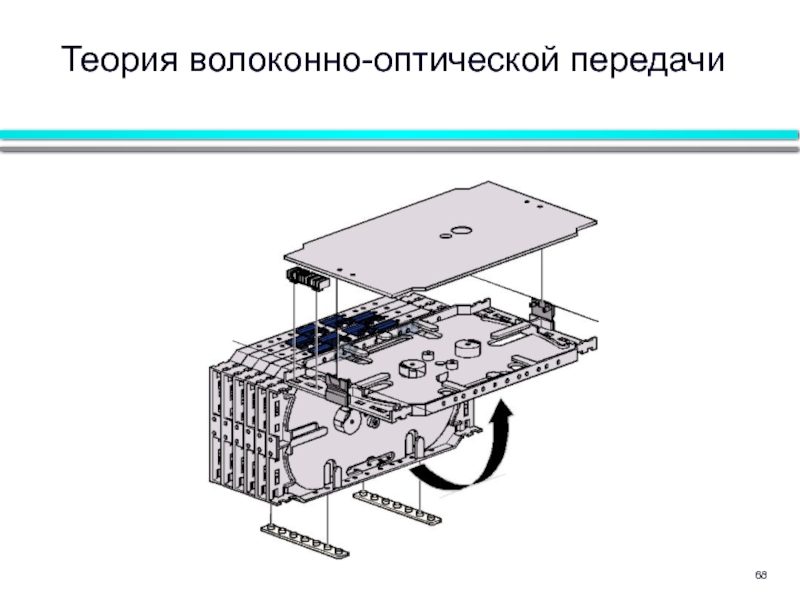

Кассета для оптических волокон
Фиксаторы волокна
Оптические волокна и модулей
Держатели комплектов

защиты места сварки или механических соединителей

Слайд 68Теория волоконно-оптической передачи

Слайд 69Теория волоконно-оптической передачи
Разъемное соединение

Волокно Коннектор

Адаптер Коннектор Волокно



Существует несколько типов соединений, отличающихся способом полировки наконечника и своими параметрами:
Плоский контакт
Physical contact (PC)
Angled Physical contact (APC)
Линзовое соединение

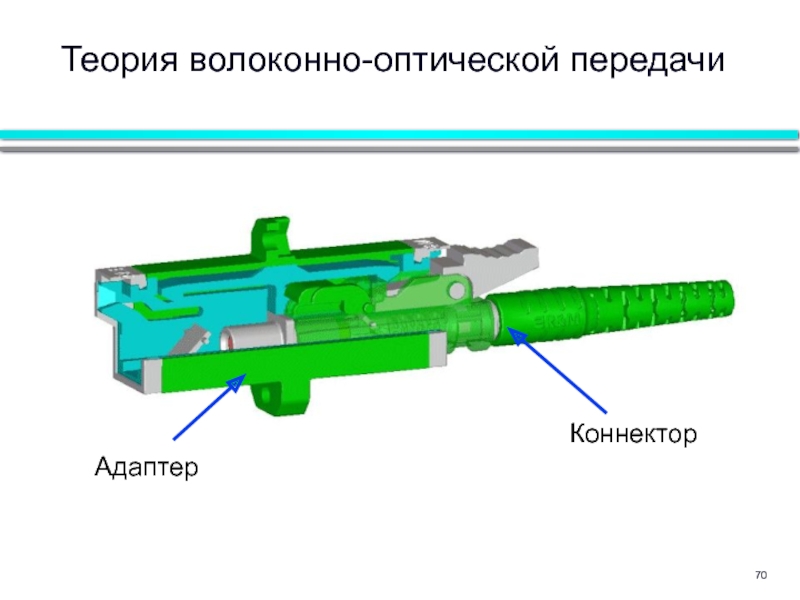

Слайд 70Теория волоконно-оптической передачи
Адаптер
Коннектор

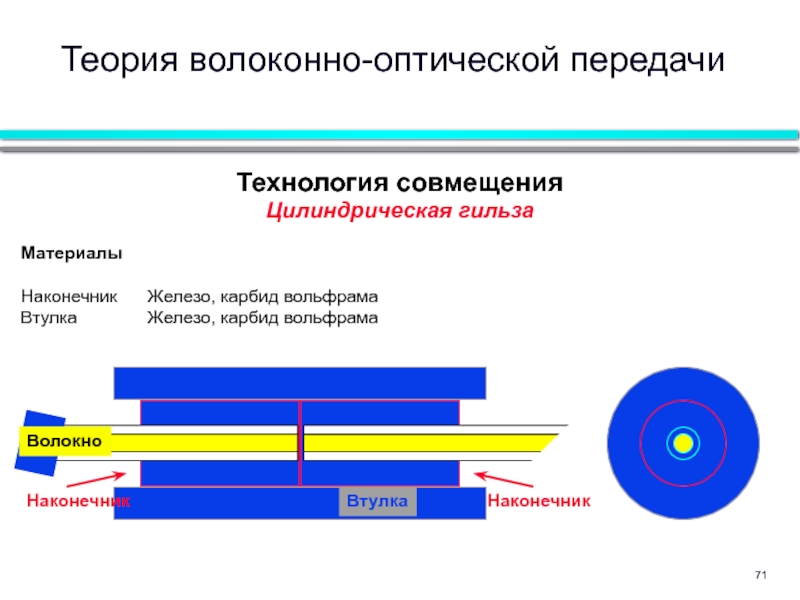

Слайд 71Технология совмещения
Цилиндрическая гильза
Материалы

Наконечник
Втулка



Железо, карбид вольфрама
Железо, карбид вольфрама







Наконечник

Волокно
Втулка




Теория волоконно-оптической передачи
Наконечник

Слайд 72

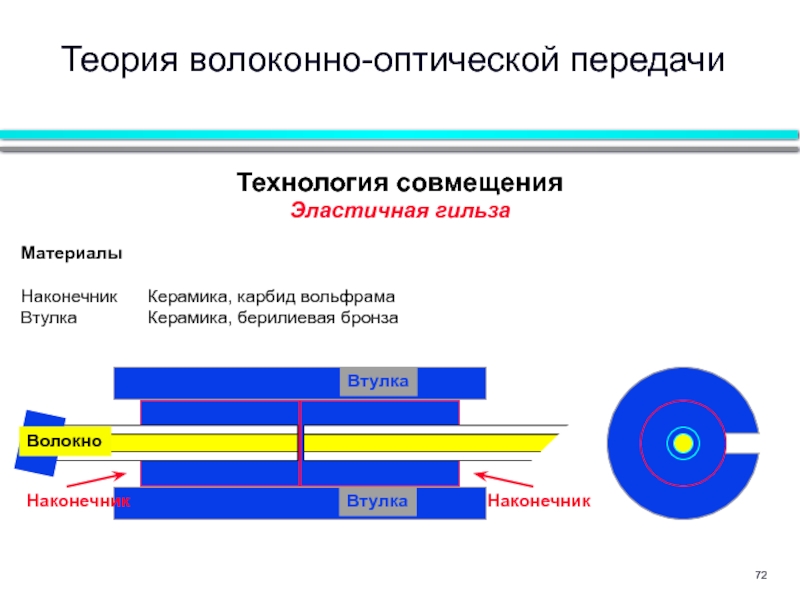

Теория волоконно-оптической передачи
Технология совмещения
Эластичная гильза
Материалы

Наконечник
Втулка

Наконечник
Волокно
Втулка
Наконечник


Керамика, карбид вольфрама
Керамика, берилиевая бронза
Втулка

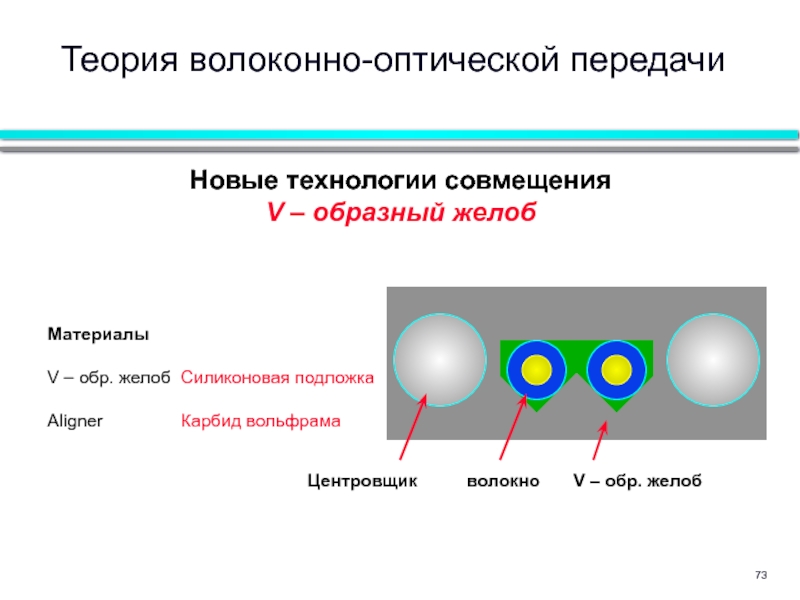

Слайд 73Новые технологии совмещения
V – образный желоб
Материалы

V – обр. желоб

Aligner








Силиконовая подложка



Карбид вольфрама

Центровщик

волокно

V – обр. желоб

Теория волоконно-оптической передачи

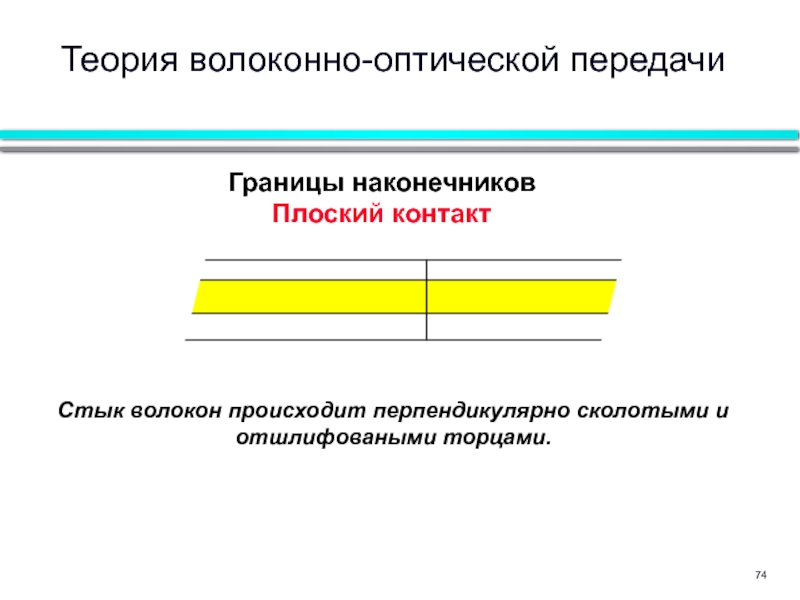

Слайд 74Границы наконечников
Плоский контакт
Теория волоконно-оптической передачи
Стык волокон происходит перпендикулярно сколотыми и отшлифоваными

торцами.

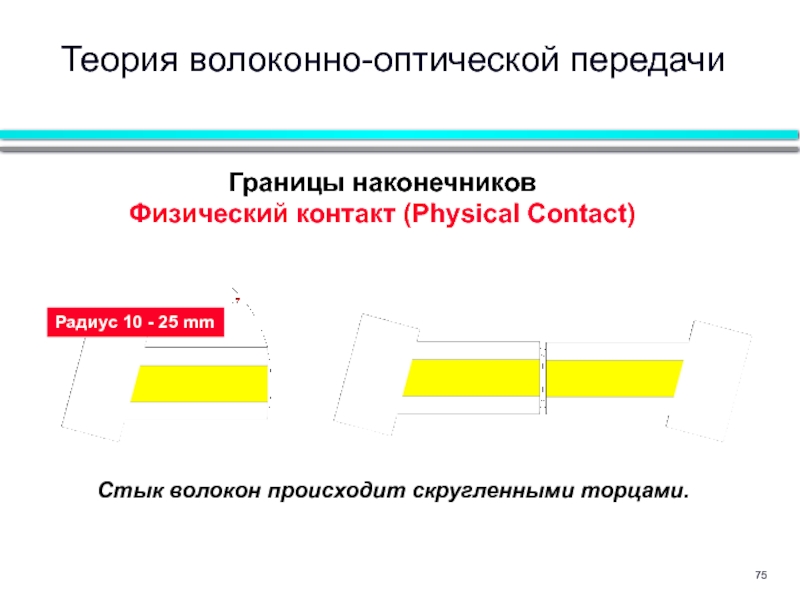

Слайд 75Радиус 10 - 25 mm
Теория волоконно-оптической передачи
Границы наконечников
Физический контакт (Physical Contact)
Стык

волокон происходит скругленными торцами.

Слайд 76
Радиус 5 - 12 mm
Угол 8 - 12°
Теория волоконно-оптической передачи

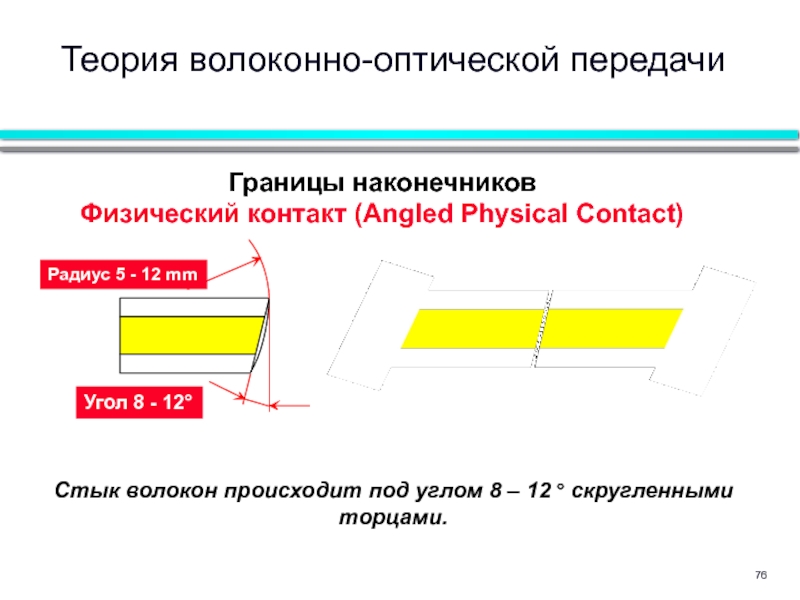

Границы наконечников
Физический

контакт (Angled Physical Contact)

Стык волокон происходит под углом 8 – 12 ° скругленными торцами.

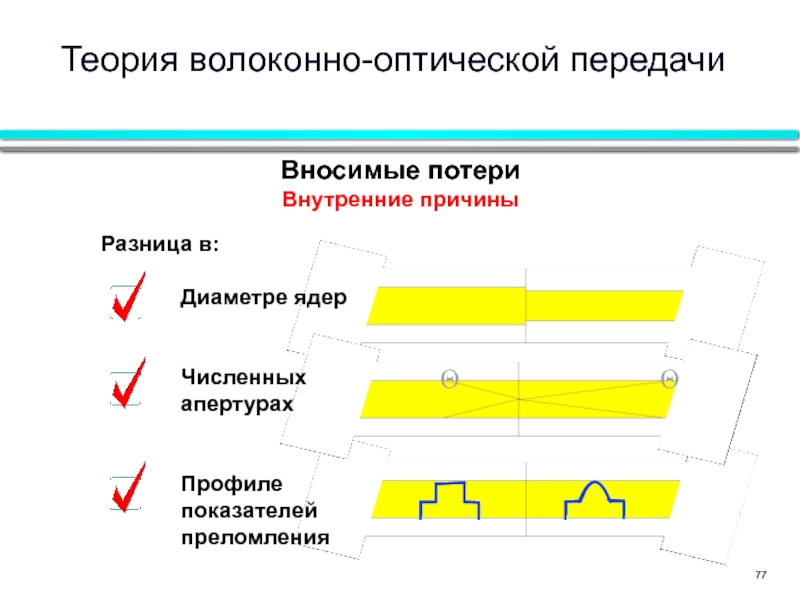

Слайд 77Вносимые потери
Внутренние причины
Разница в:

Диаметре

ядер


Численных
апертурах


Профиле
показателей
преломления

Θ

Θ

Теория волоконно-оптической передачи

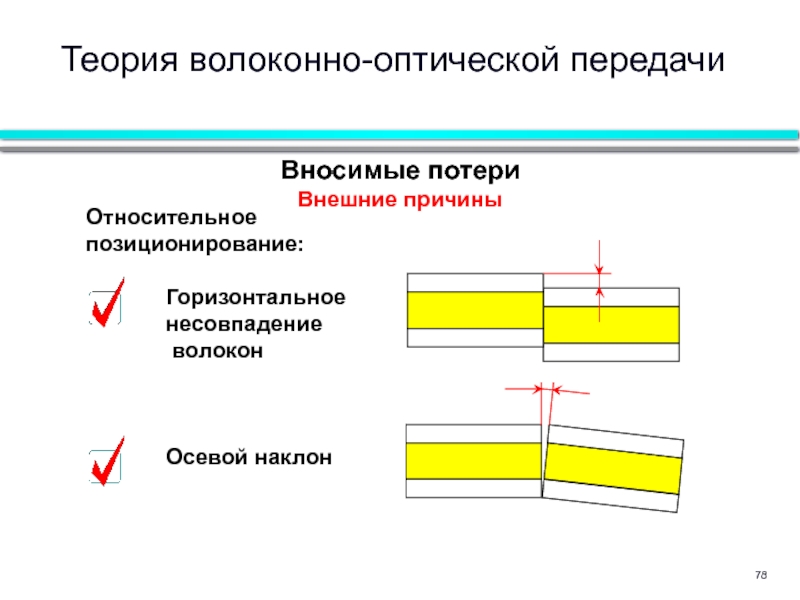

Слайд 78Относительное позиционирование:

Горизонтальное

несовпадение
волокон



Осевой наклон





Теория волоконно-оптической передачи

Вносимые потери
Внешние причины

Слайд 794% отражение на каждом конце вносит 0.36 dB потерь
λ/4
0.2°
Относительное
позиционирование:

Неплотное
прилегание

Подготовка
поверхности волокна:
Шероховатость
поверхностей

Угол

Теория волоконно-оптической передачи

Вносимые потери
Внешние причины

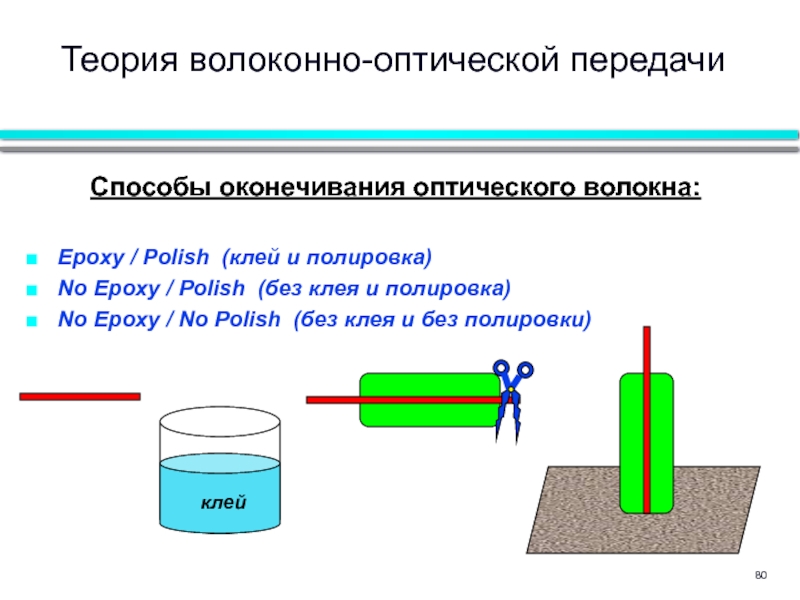

Слайд 80Способы оконечивания оптического волокна:

Epoxy / Polish (клей и полировка)


No Epoxy / Polish (без клея и полировка)
No Epoxy / No Polish (без клея и без полировки)

Теория волоконно-оптической передачи

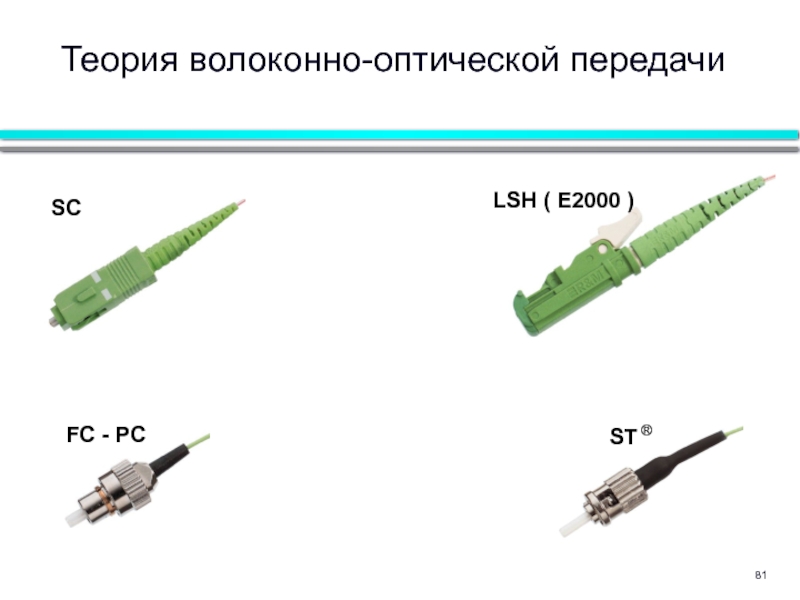

Слайд 81LSH ( E2000 )
FC - PC
SC
Теория волоконно-оптической передачи

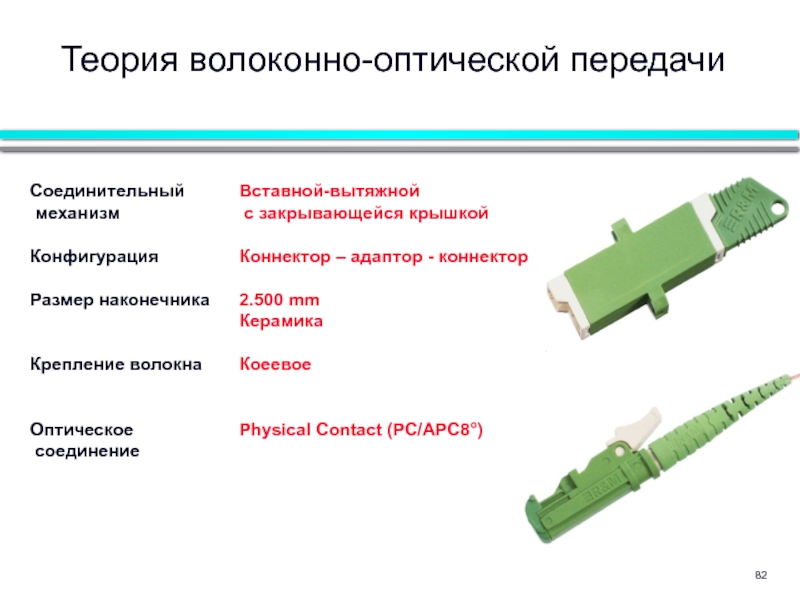

Слайд 82

Соединительный
механизм

Конфигурация

Размер наконечника


Крепление волокна


Оптическое
соединение





Вставной-вытяжной
с закрывающейся крышкой

Коннектор – адаптор -

коннектор

2.500 mm
Керамика

Коеевое


Physical Contact (PC/APC8°)


Теория волоконно-оптической передачи

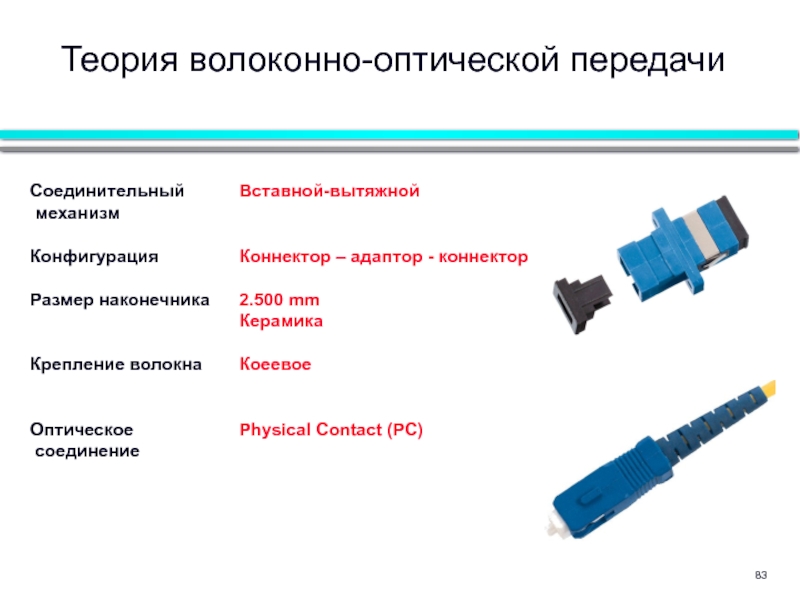

Слайд 83Теория волоконно-оптической передачи


Вставной-вытяжной


Коннектор – адаптор - коннектор

2.500 mm
Керамика

Коеевое


Physical

Contact (PC)




Соединительный
механизм

Конфигурация

Размер наконечника


Крепление волокна


Оптическое
соединение

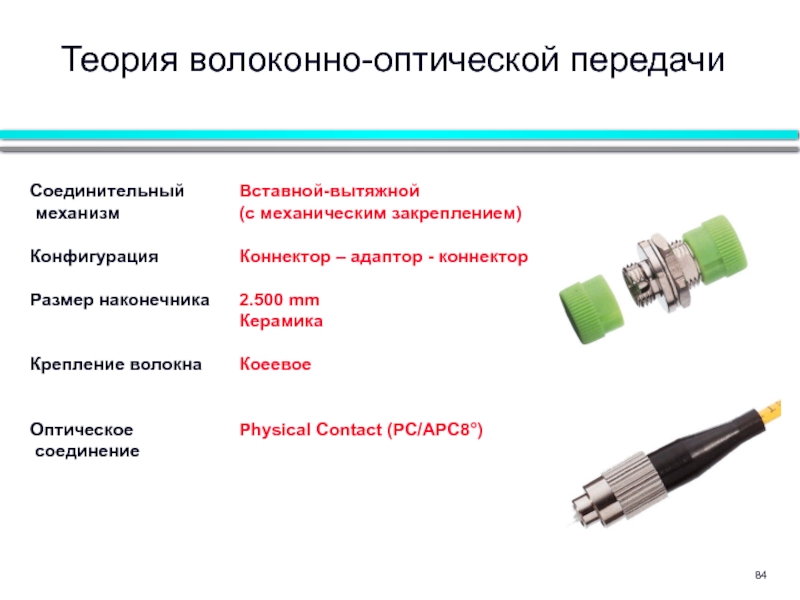

Слайд 84Теория волоконно-оптической передачи


Вставной-вытяжной
(с механическим закреплением)

Коннектор – адаптор - коннектор

2.500

mm
Керамика

Коеевое


Physical Contact (PC/APC8°)




Соединительный
механизм

Конфигурация

Размер наконечника


Крепление волокна


Оптическое
соединение

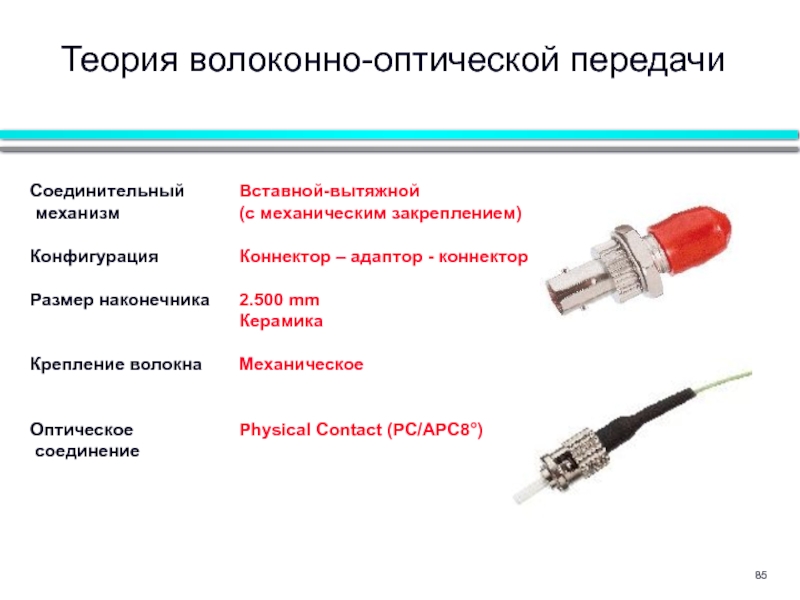

Слайд 85Теория волоконно-оптической передачи


Вставной-вытяжной
(с механическим закреплением)

Коннектор – адаптор - коннектор

2.500

mm
Керамика

Механическое


Physical Contact (PC/APC8°)




Соединительный
механизм

Конфигурация

Размер наконечника


Крепление волокна


Оптическое
соединение

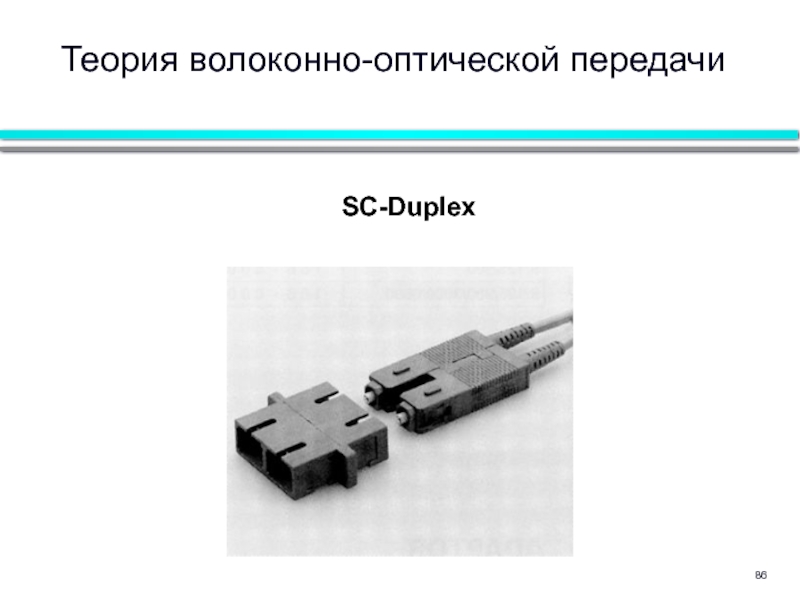

Слайд 86SC-Duplex
Теория волоконно-оптической передачи

Слайд 87





Узел коммутации
Телефонная станция
Узел коммутации
Узел коммутации
P.T.Telkom
Глобальные и городские сети

FC


SC



LSH
Теория волоконно-оптической передачи

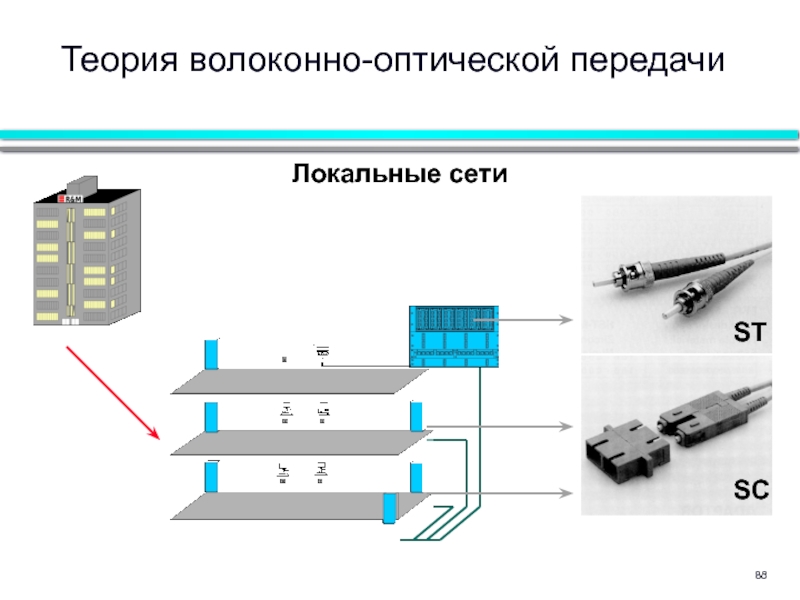

Слайд 88Локальные сети
ST




SC
Теория волоконно-оптической передачи

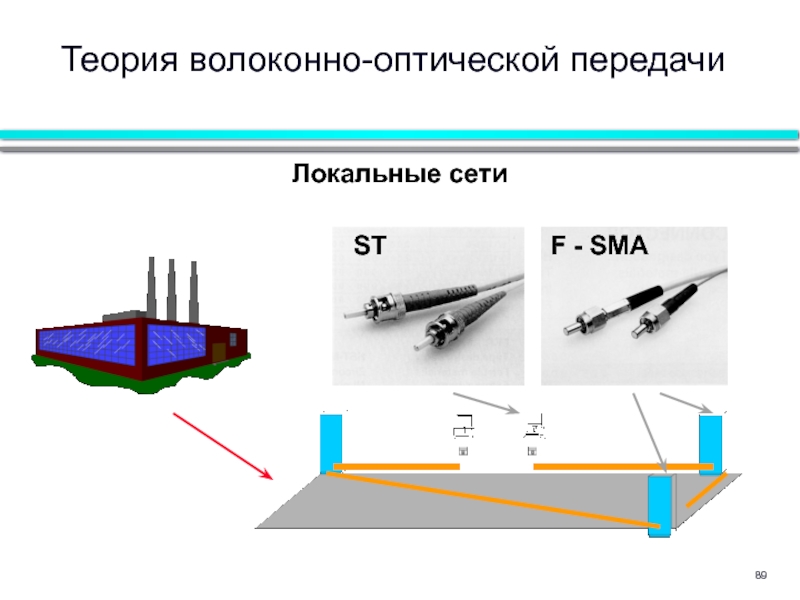

Слайд 89ST

F - SMA

Теория волоконно-оптической передачи

Локальные сети

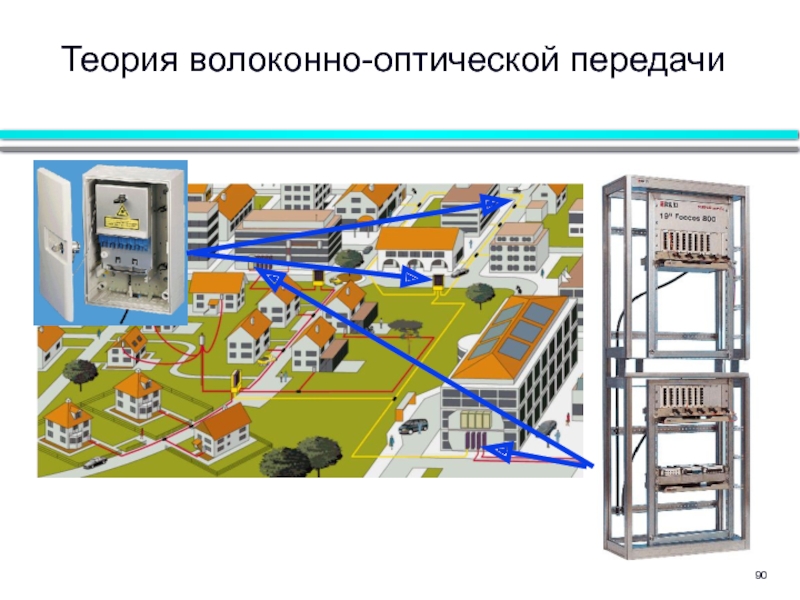

Слайд 90Теория волоконно-оптической передачи

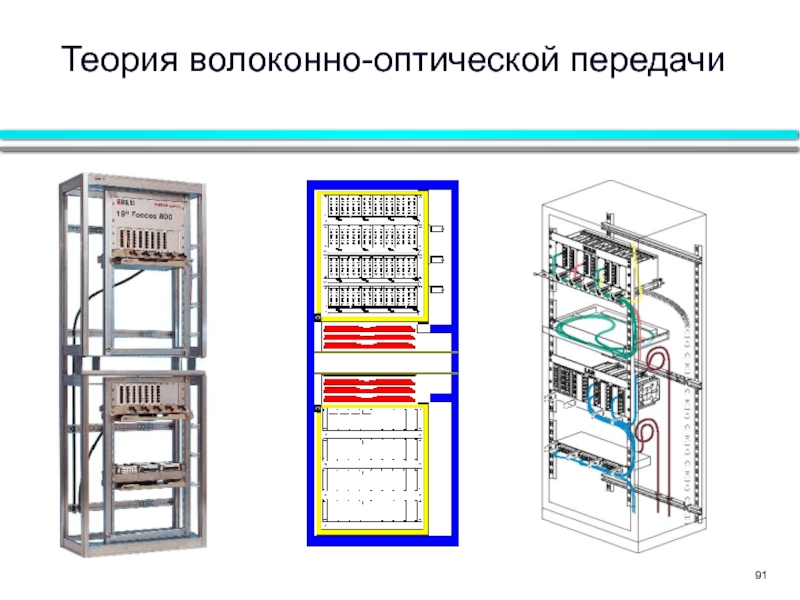

Слайд 91Теория волоконно-оптической передачи

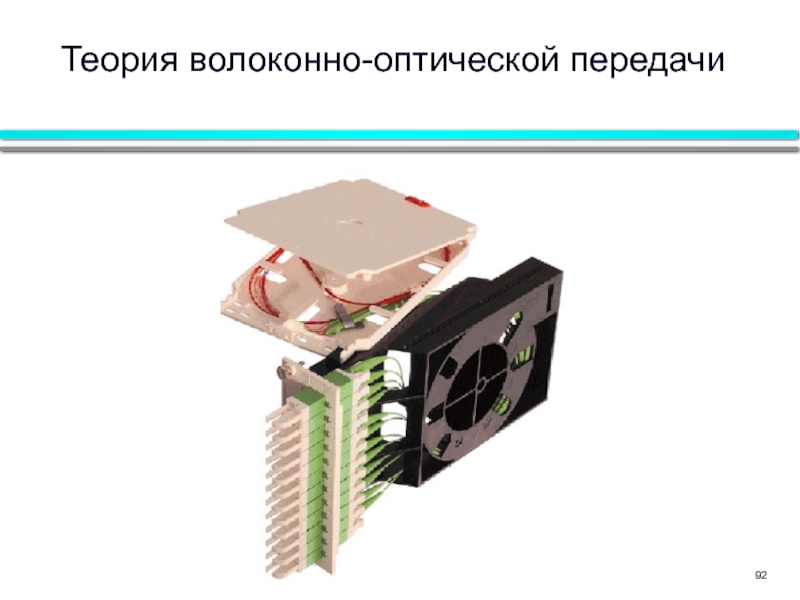

Слайд 92Теория волоконно-оптической передачи

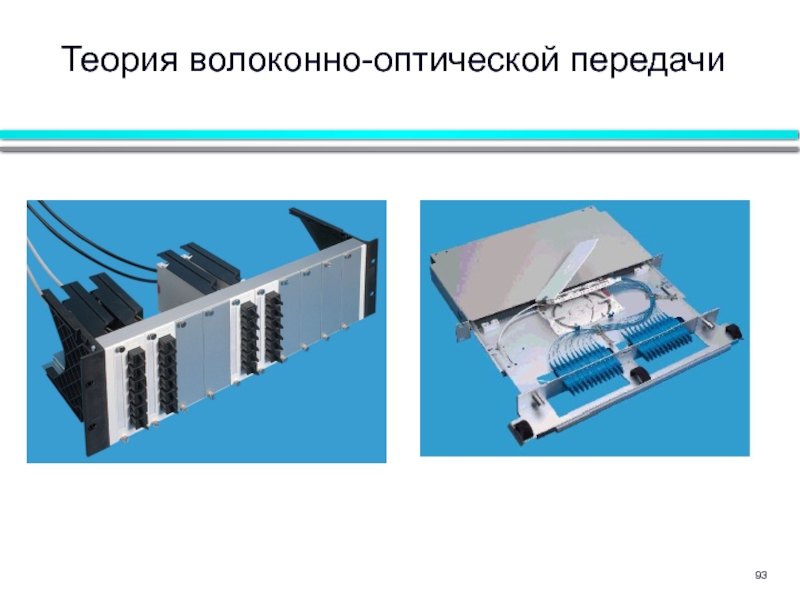

Слайд 93Теория волоконно-оптической передачи

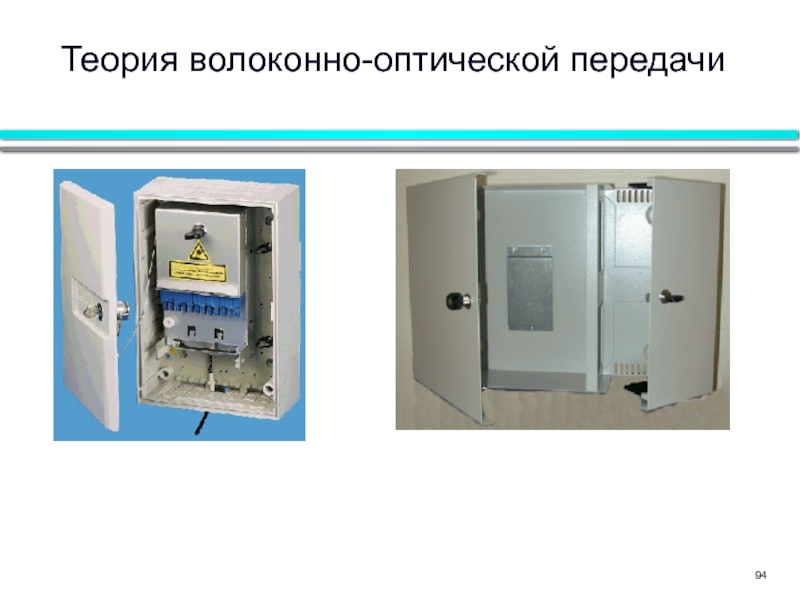

Слайд 94Теория волоконно-оптической передачи

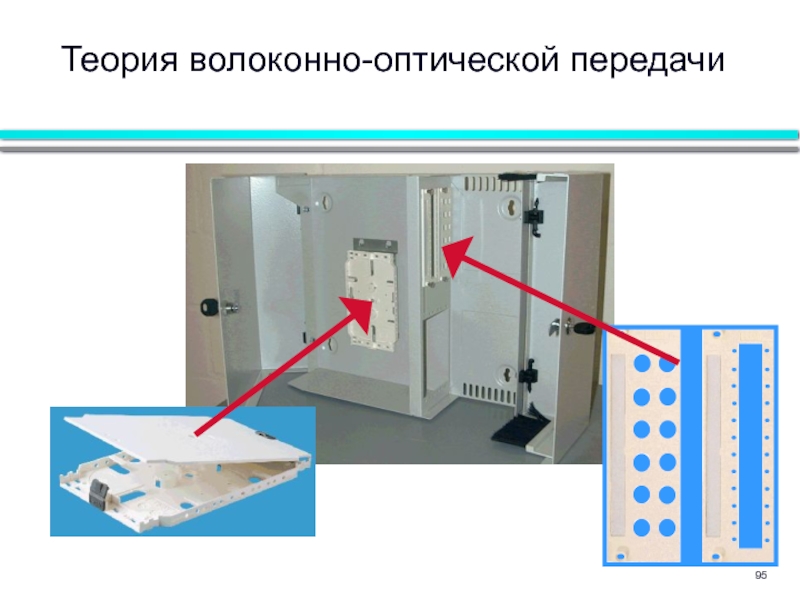

Слайд 95Теория волоконно-оптической передачи

Слайд 96Теория волоконно-оптической передачи

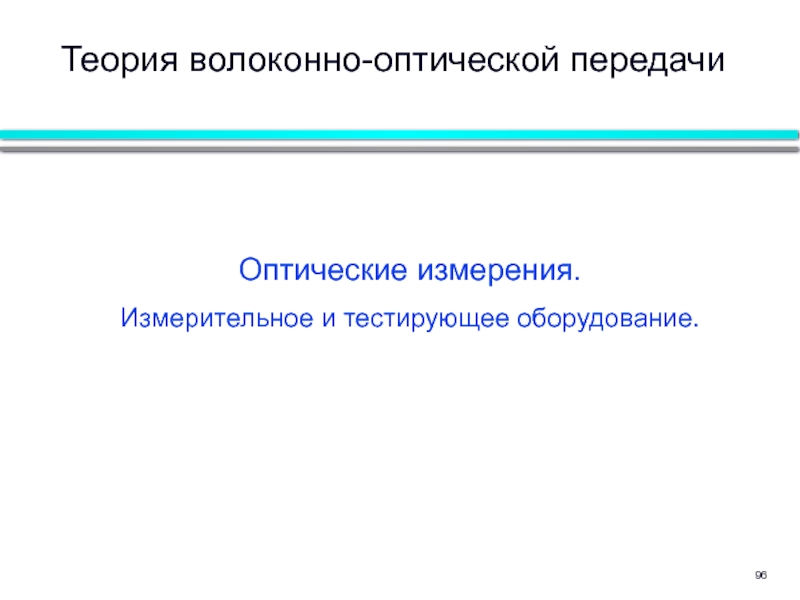

Оптические измерения.
Измерительное и тестирующее оборудование.

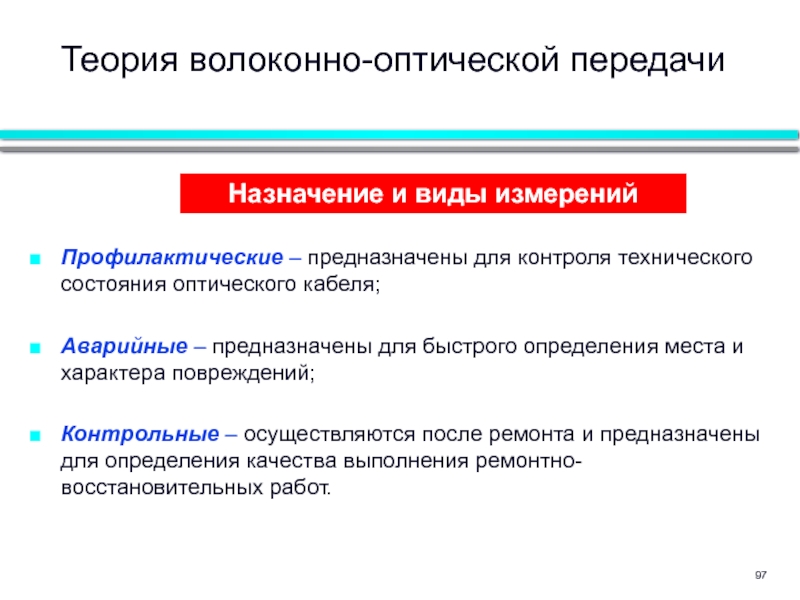

Слайд 97Профилактические – предназначены для контроля технического состояния оптического кабеля;

Аварийные – предназначены

для быстрого определения места и характера повреждений;

Контрольные – осуществляются после ремонта и предназначены для определения качества выполнения ремонтно-восстановительных работ.

Теория волоконно-оптической передачи

Назначение и виды измерений

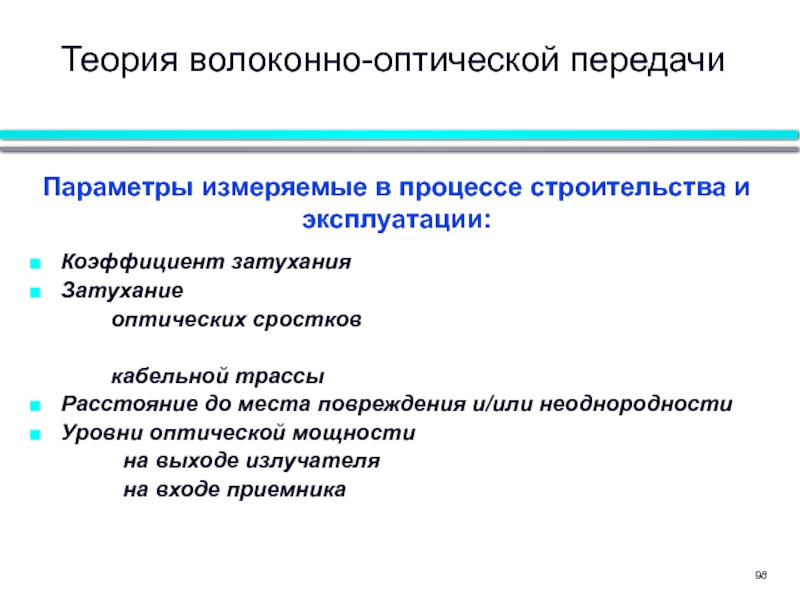

Слайд 98Коэффициент затухания
Затухание
оптических сростков

кабельной трассы
Расстояние до места повреждения и/или неоднородности
Уровни оптической мощности
на выходе излучателя
на входе приемника

Теория волоконно-оптической передачи

Параметры измеряемые в процессе строительства и эксплуатации:

Слайд 99Затухание ВОЛС:
ATT = αxL + ASxNS + ACxNC
α :
L :
AS:
NS:
AC:
NC:
Предполагаемое затухание

ВОЛС

Затухание кабеля [dB/km]
Длина ВО кабеля [km]
Затухание на соединениях [dB]
Количество неразъемных соединений
Затухание на разъемном соединении[dB]
Количество разъемных соединений

Теория волоконно-оптической передачи

Слайд 100Коэффициент затухания: 0,7 дБ/км (1310 нм)

0,3 дБ/км (1550 нм)

Затухание на соединениях: Неразъемное – 0,01-0,1 дБ
Квази-разъемное – 0,2 дБ

Теория волоконно-оптической передачи

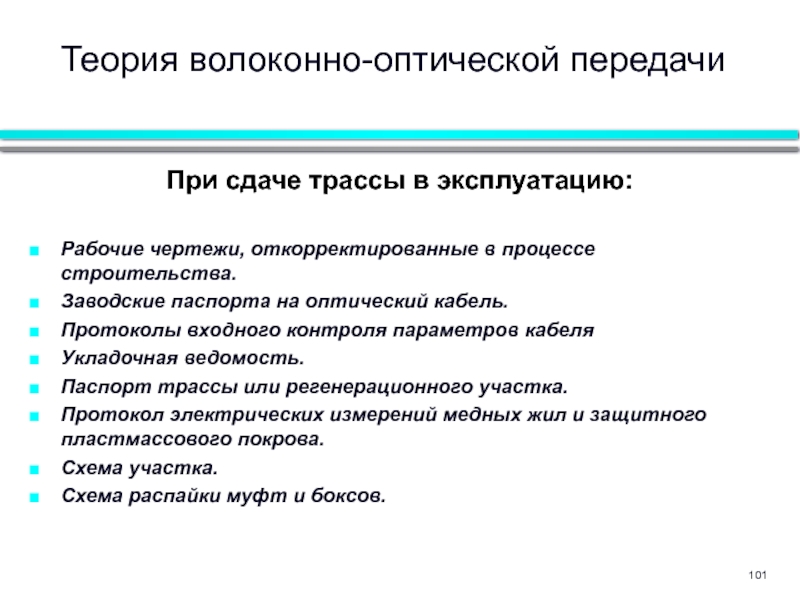

Слайд 101Рабочие чертежи, откорректированные в процессе строительства.
Заводские паспорта на оптический кабель.
Протоколы входного

контроля параметров кабеля
Укладочная ведомость.
Паспорт трассы или регенерационного участка.
Протокол электрических измерений медных жил и защитного пластмассового покрова.
Схема участка.
Схема распайки муфт и боксов.

Теория волоконно-оптической передачи

При сдаче трассы в эксплуатацию:

Слайд 102В паспорт трассы или регенерационного участка входят:
Номер или условное обозначение трассы

или участка.
Начальный и конечный пункт трассы или участка.
Длина трассы или участка (измеряется рефлектометром).
Общее затухание сигнала на длинах волн1310 и 1550 нм (измеряется оптическим тестером).
Наличие неоднородностей, их местонахождения и затухание сигнала (измеряется рефлектометром).
Схема прокладки кабеля с привязкой к местности.

Теория волоконно-оптической передачи

Слайд 103Теория волоконно-оптической передачи

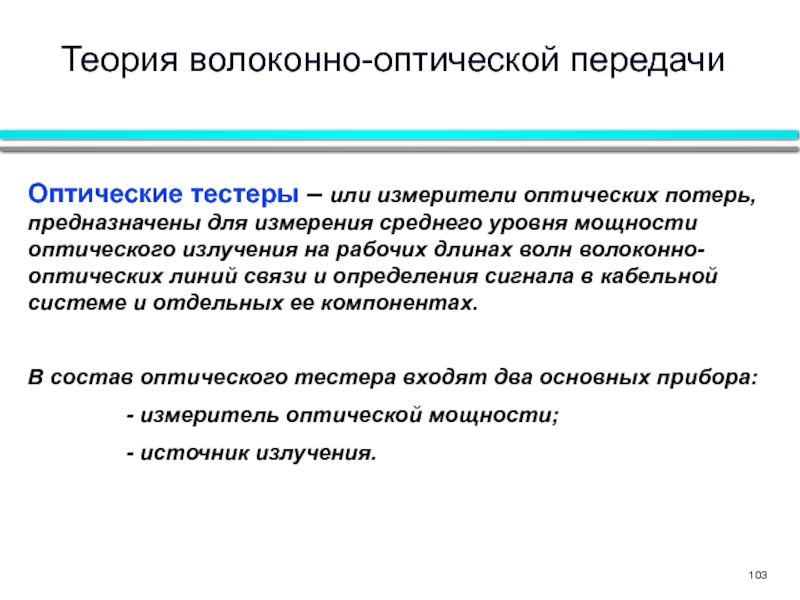

Оптические тестеры – или измерители оптических потерь, предназначены для

измерения среднего уровня мощности оптического излучения на рабочих длинах волн волоконно-оптических линий связи и определения сигнала в кабельной системе и отдельных ее компонентах.

В состав оптического тестера входят два основных прибора:
- измеритель оптической мощности;
- источник излучения.

Слайд 104Теория волоконно-оптической передачи

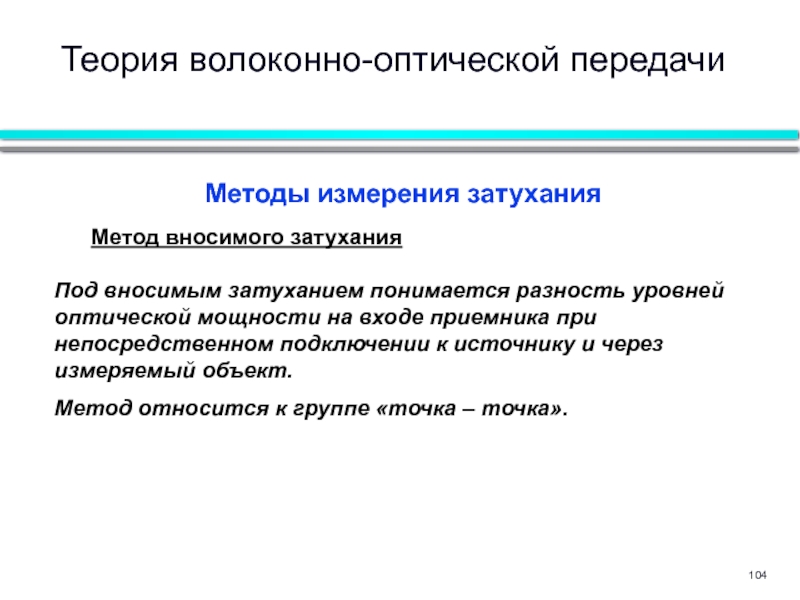

Методы измерения затухания
Метод вносимого затухания
Под вносимым затуханием понимается разность

уровней оптической мощности на входе приемника при непосредственном подключении к источнику и через измеряемый объект.
Метод относится к группе «точка – точка».

Слайд 105Теория волоконно-оптической передачи
1 этап: калибровка приборов.

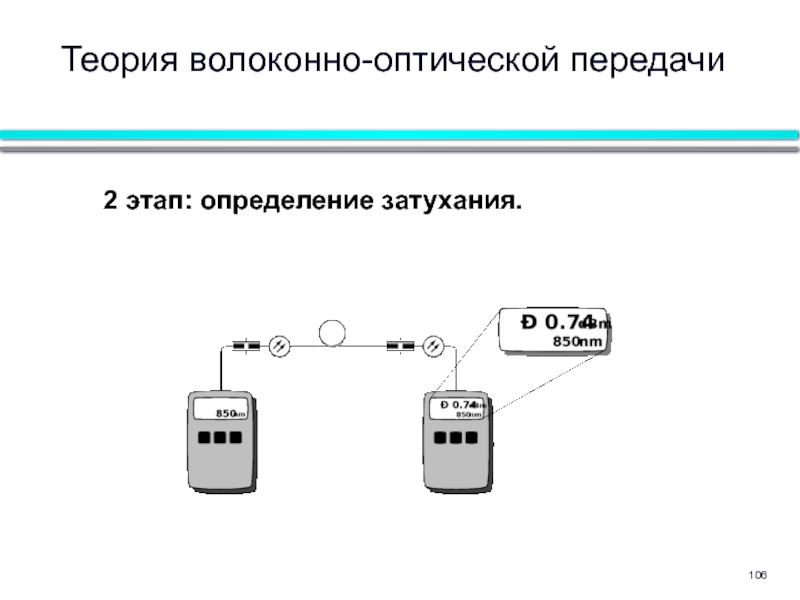

Слайд 1062 этап: определение затухания.
Теория волоконно-оптической передачи

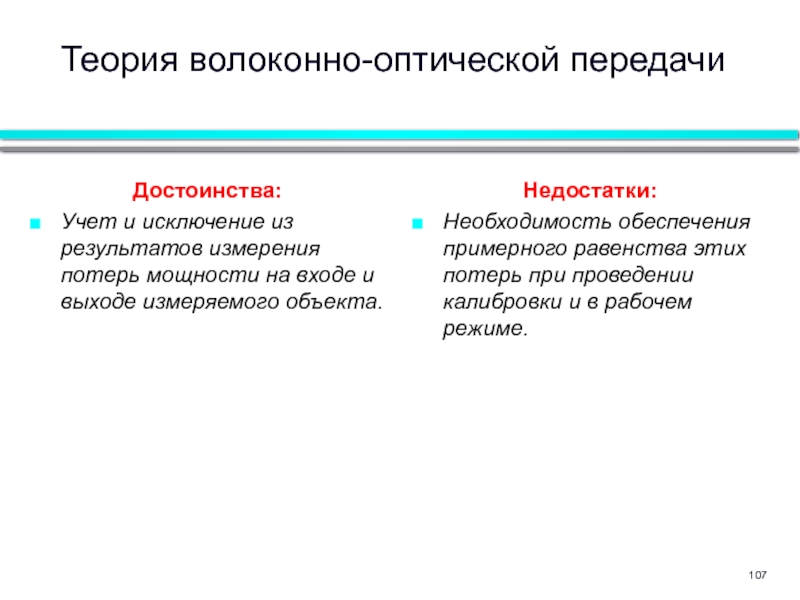

Слайд 107Достоинства:
Учет и исключение из результатов измерения потерь мощности на входе и

выходе измеряемого объекта.

Недостатки:
Необходимость обеспечения примерного равенства этих потерь при проведении калибровки и в рабочем режиме.

Теория волоконно-оптической передачи

Слайд 108Теория волоконно-оптической передачи

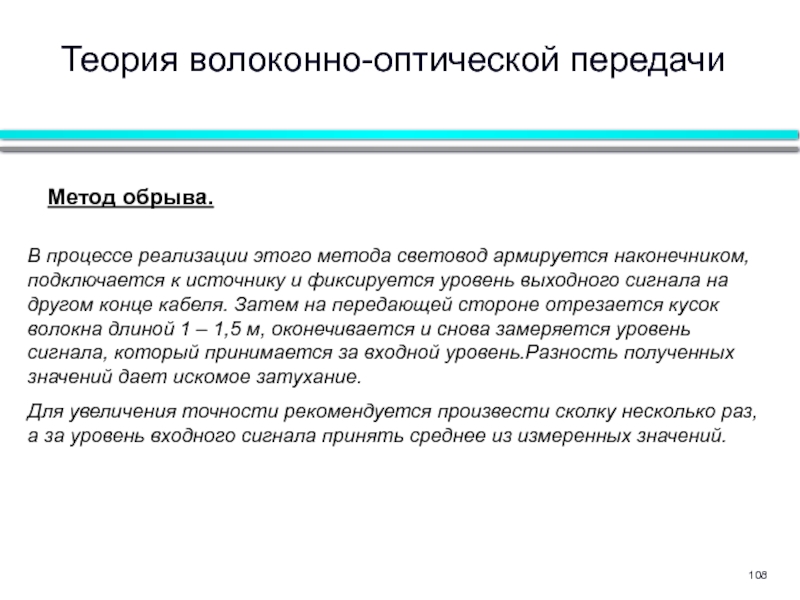

Метод обрыва.
В процессе реализации этого метода световод армируется наконечником,

подключается к источнику и фиксируется уровень выходного сигнала на другом конце кабеля. Затем на передающей стороне отрезается кусок волокна длиной 1 – 1,5 м, оконечивается и снова замеряется уровень сигнала, который принимается за входной уровень.Разность полученных значений дает искомое затухание.
Для увеличения точности рекомендуется произвести сколку несколько раз, а за уровень входного сигнала принять среднее из измеренных значений.

Слайд 109Теория волоконно-оптической передачи

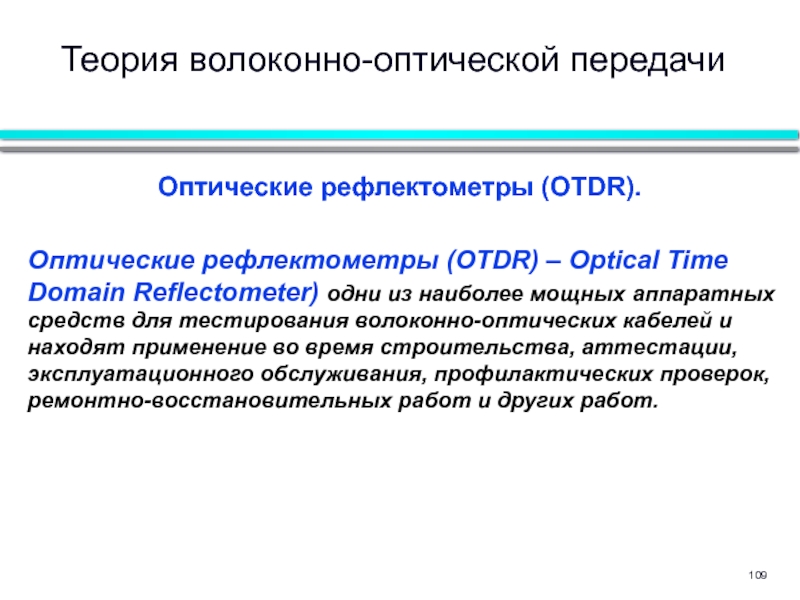

Оптические рефлектометры (OTDR).
Оптические рефлектометры (OTDR) – Optical Time Domain

Reflectometer) одни из наиболее мощных аппаратных средств для тестирования волоконно-оптических кабелей и находят применение во время строительства, аттестации, эксплуатационного обслуживания, профилактических проверок, ремонтно-восстановительных работ и других работ.

Слайд 110Теория волоконно-оптической передачи
Структурная схема рефлектометра.
Полупроводниковый
лазер
Направленный
ответвитель
Тестируемый
кабель
Управляющий
процессор
Фотоприемник

Y Осциллограф
X

Слайд 111Length L [km]
ATT
[dB]





Рефлектометр-кабель

Сварка или механический соединитель

Разъемный соединитель

Конец ВОК
Теория волоконно-оптической передачи

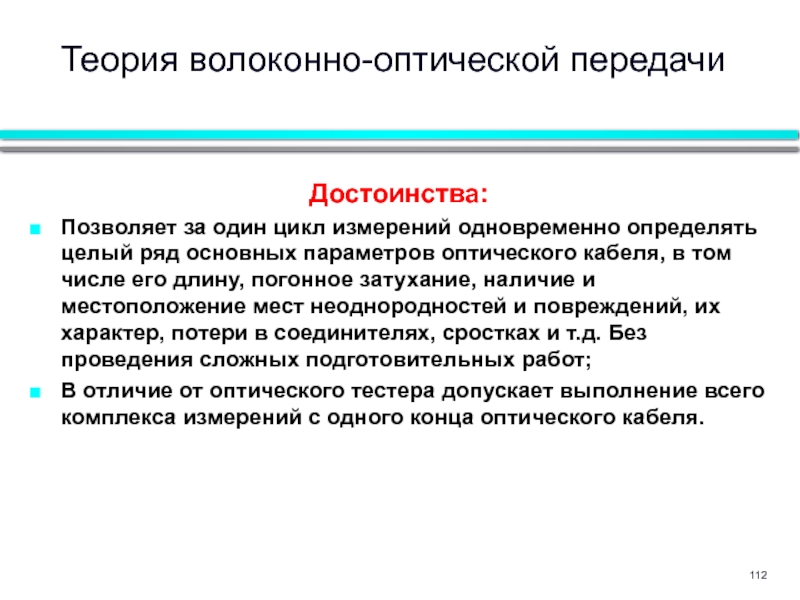

Слайд 112Достоинства:
Позволяет за один цикл измерений одновременно определять целый ряд основных параметров

оптического кабеля, в том числе его длину, погонное затухание, наличие и местоположение мест неоднородностей и повреждений, их характер, потери в соединителях, сростках и т.д. Без проведения сложных подготовительных работ;
В отличие от оптического тестера допускает выполнение всего комплекса измерений с одного конца оптического кабеля.

Теория волоконно-оптической передачи

Слайд 113Недостатки:
Ограниченный динамический диапазон (не более 40 дБ), что связано с небольшой

мощностью обратного рассеяния сигнала;
Высокая требовательность к качеству ввода излучения в тестируемое волокно;
Невозможность проведения измерений в реальном масштабе времени (время получения достаточно качественной рефлектограммы составляет не менее 30 с);
Большая стоимость.

Теория волоконно-оптической передачи

Слайд 114Конец.


Вопросы?
Теория волоконно-оптической передачи

Похожие презентации

ЛОЯЛЬНОСТЬ К ПОТРЕБИТЕЛЮ 273
ОПЫТ ЧАСТНО-ГОСУДАРСТВЕННОГО ПАРТНЕРСТВА 273
ОСНОВНЫЕ ОТЛИЧИЯ ДЕЯТЕЛЬНОСТИ АВТОНОМНЫХ, БЮДЖТЕНЫХ И КАЗЕННЫХ УЧРЕЖДЕНИЙ Т.В.АбанкинаДиректор Центра прикладных экономических исследований и разработок НИУ-ВШЭ 368
Крестьянская война под предводительством Е.И.Пугачева 227
ООО ТехноМоторсПредставитель ППФ "Автодизайн" по Северо-западному ФО г. Санкт-Петербург Московское ш., 15А тел/факс: (812) 640-78-90 Е-mail: info@tehnomotors.com Web: www.tehnomotors.com 313
ВНУТРЕННЯЯ ПОЛИТИКА АЛЕКСАНДРА I В 1801-1812 гг. 352

Обратная связь

Если не удалось найти и скачать презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое ThePresentation.ru?

Это сайт презентаций, докладов, проектов, шаблонов в формате PowerPoint. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами с другими пользователями.

Для правообладателей

Яндекс.Метрика
