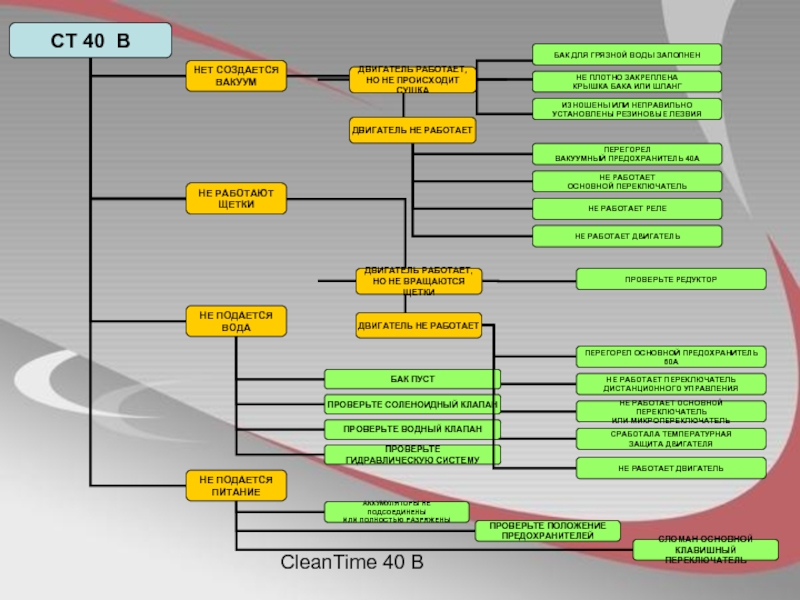

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Инструкция презентация

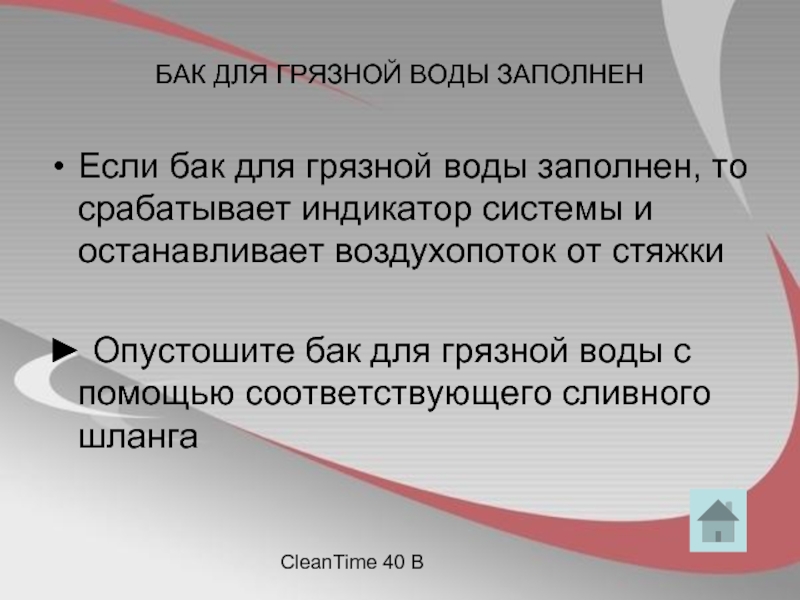

заполнен, то срабатывает индикатор системы и останавливает воздухопоток от стяжки

► Опустошите бак для грязной воды с помощью соответствующего сливного шланга

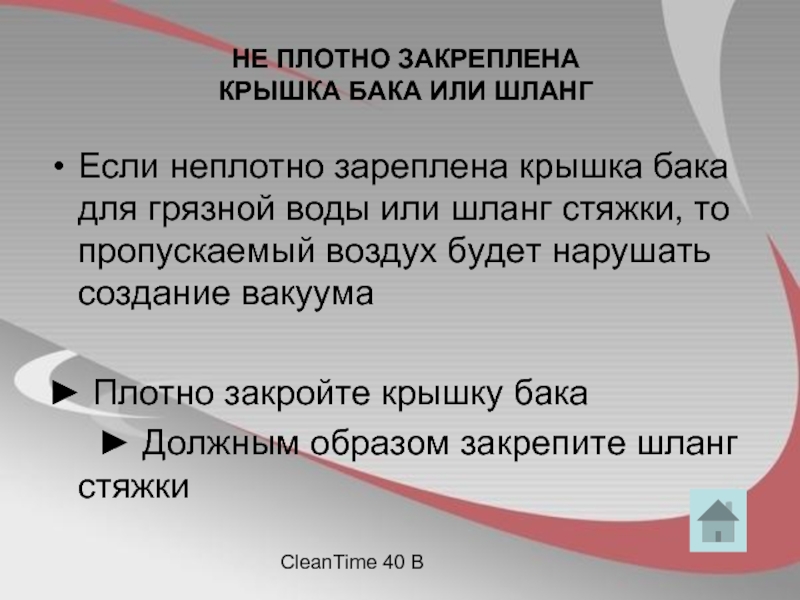

бака для грязной воды или шланг стяжки, то пропускаемый воздух будет нарушать создание вакуума

► Плотно закройте крышку бака
► Должным образом закрепите шланг стяжки

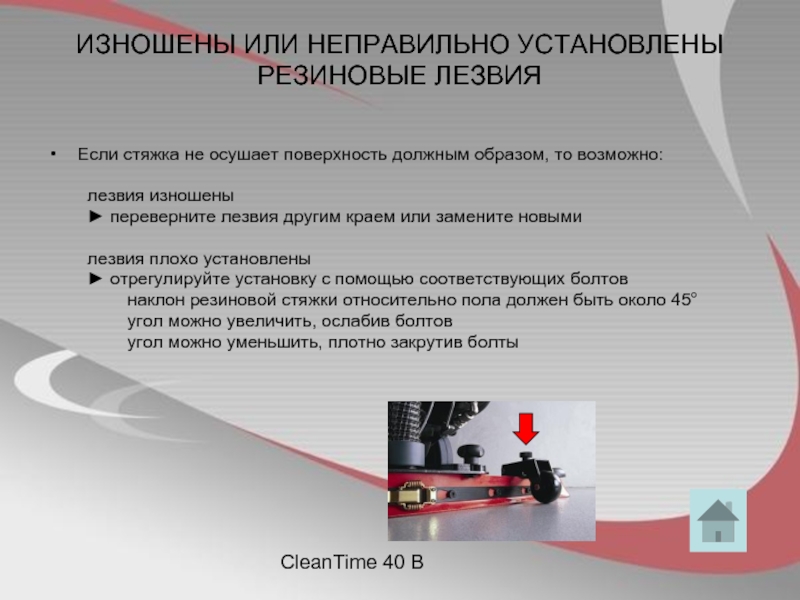

поверхность должным образом, то возможно:

лезвия изношены
► переверните лезвия другим краем или замените новыми

лезвия плохо установлены
► отрегулируйте установку с помощью соответствующих болтов
наклон резиновой стяжки относительно пола должен быть около 45°
угол можно увеличить, ослабив болтов
угол можно уменьшить, плотно закрутив болты

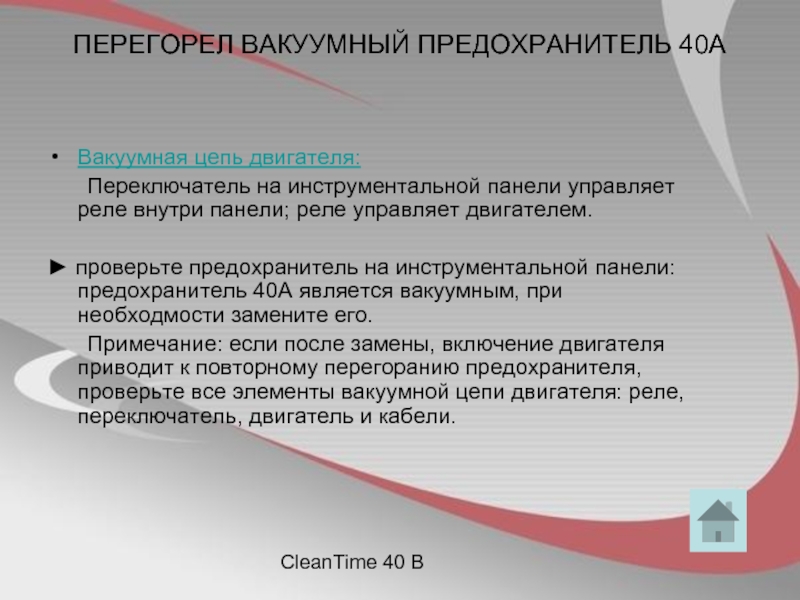

управляет реле внутри панели; реле управляет двигателем.

► проверьте предохранитель на инструментальной панели: предохранитель 40А является вакуумным, при необходмости замените его.
Примечание: если после замены, включение двигателя приводит к повторному перегоранию предохранителя, проверьте все элементы вакуумной цепи двигателя: реле, переключатель, двигатель и кабели.

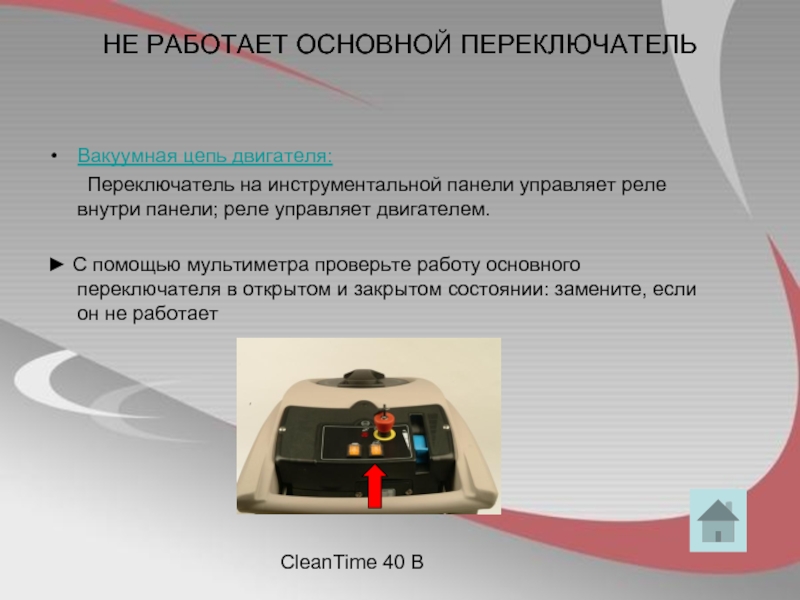

управляет реле внутри панели; реле управляет двигателем.

► С помощью мультиметра проверьте работу основного переключателя в открытом и закрытом состоянии: замените, если он не работает

инструментальной панели управляет реле внутри панели; реле управляет двигателем.

► Откройте инструментальную панель и с помощью мультиметра проверьте замкнуто или нет реле (сс.38) при нажатии вакуумного переключателя (во время проверки питание должно быть включено). Замените, если реле не работает.

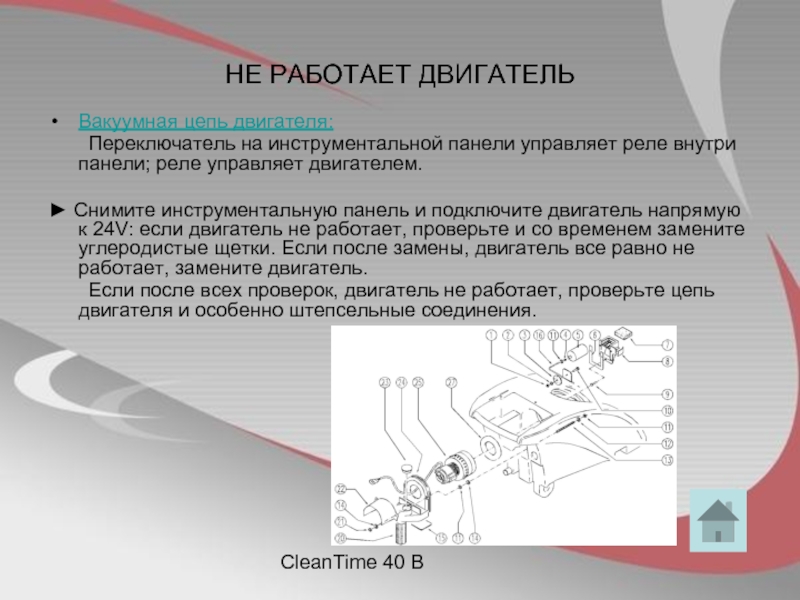

инструментальной панели управляет реле внутри панели; реле управляет двигателем.

► Снимите инструментальную панель и подключите двигатель напрямую к 24V: если двигатель не работает, проверьте и со временем замените углеродистые щетки. Если после замены, двигатель все равно не работает, замените двигатель.
Если после всех проверок, двигатель не работает, проверьте цепь двигателя и особенно штепсельные соединения.

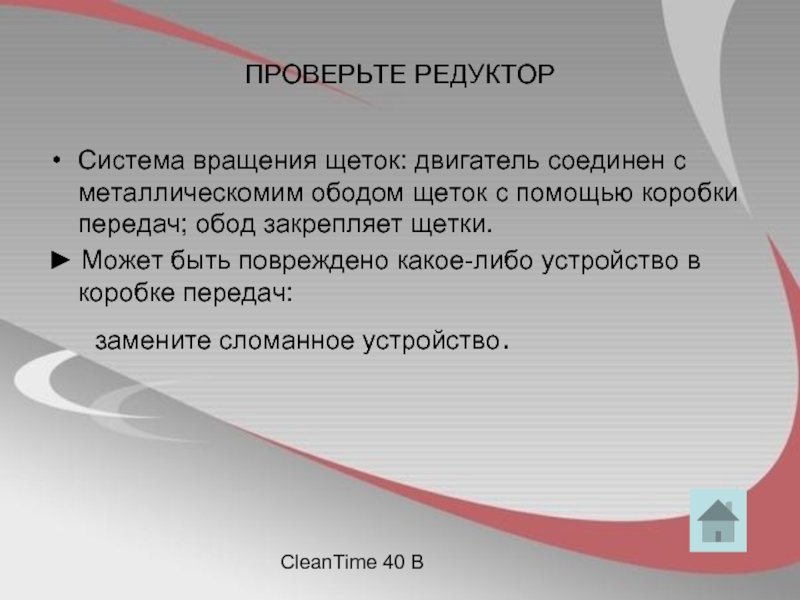

щеток с помощью коробки передач; обод закрепляет щетки.
► Может быть повреждено какое-либо устройство в коробке передач:
замените сломанное устройство.

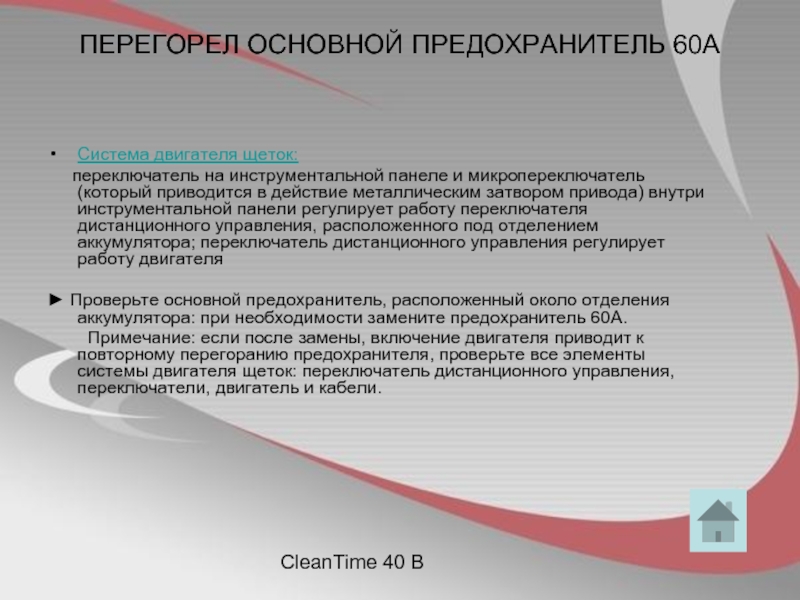

на инструментальной панеле и микропереключатель (который приводится в действие металлическим затвором привода) внутри инструментальной панели регулирует работу переключателя дистанционного управления, расположенного под отделением аккумулятора; переключатель дистанционного управления регулирует работу двигателя

► Проверьте основной предохранитель, расположенный около отделения аккумулятора: при необходимости замените предохранитель 60А.
Примечание: если после замены, включение двигателя приводит к повторному перегоранию предохранителя, проверьте все элементы системы двигателя щеток: переключатель дистанционного управления, переключатели, двигатель и кабели.

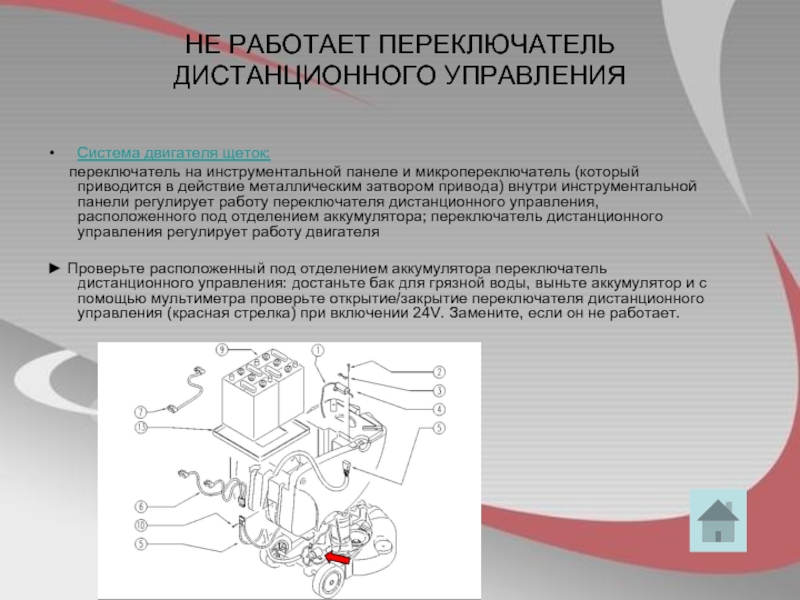

переключатель на инструментальной панеле и микропереключатель (который приводится в действие металлическим затвором привода) внутри инструментальной панели регулирует работу переключателя дистанционного управления, расположенного под отделением аккумулятора; переключатель дистанционного управления регулирует работу двигателя

► Проверьте расположенный под отделением аккумулятора переключатель дистанционного управления: достаньте бак для грязной воды, выньте аккумулятор и с помощью мультиметра проверьте открытие/закрытие переключателя дистанционного управления (красная стрелка) при включении 24V. Замените, если он не работает.

переключатель на инструментальной панеле и микропереключатель (который приводится в действие металлическим затвором привода) внутри инструментальной панели регулирует работу переключателя дистанционного управления, расположенного под отделением аккумулятора; переключатель дистанционного управления регулирует работу двигателя

► С помощью мультиметра проверьте открытие/закрытие переключателя на инструментальной панели (красная стрелка) и микропереключателей (сс.37). Замените, если какой-либо переключатель не работает.

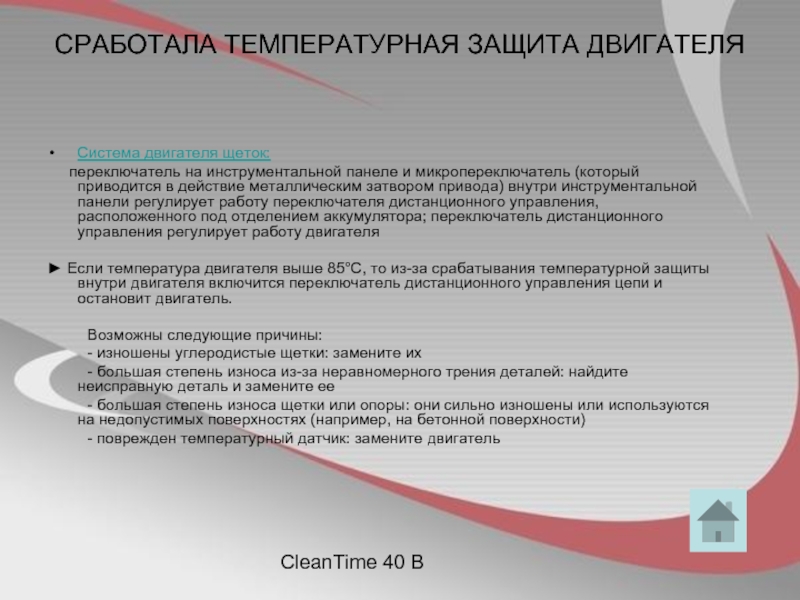

на инструментальной панеле и микропереключатель (который приводится в действие металлическим затвором привода) внутри инструментальной панели регулирует работу переключателя дистанционного управления, расположенного под отделением аккумулятора; переключатель дистанционного управления регулирует работу двигателя

► Если температура двигателя выше 85°C, то из-за срабатывания температурной защиты внутри двигателя включится переключатель дистанционного управления цепи и остановит двигатель.

Возможны следующие причины:
- изношены углеродистые щетки: замените их
- большая степень износа из-за неравномерного трения деталей: найдите неисправную деталь и замените ее
- большая степень износа щетки или опоры: они сильно изношены или используются на недопустимых поверхностях (например, на бетонной поверхности)
- поврежден температурный датчик: замените двигатель

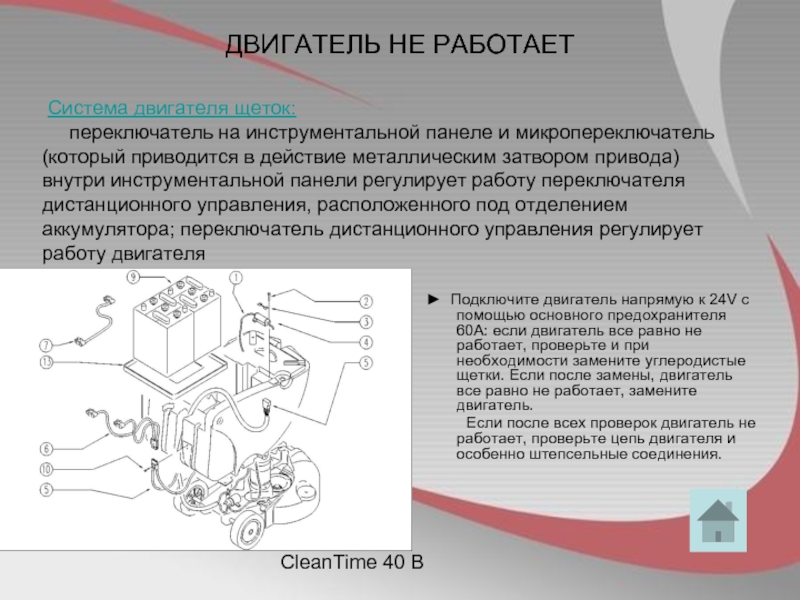

помощью основного предохранителя 60А: если двигатель все равно не работает, проверьте и при необходимости замените углеродистые щетки. Если после замены, двигатель все равно не работает, замените двигатель.
Если после всех проверок двигатель не работает, проверьте цепь двигателя и особенно штепсельные соединения.

Система двигателя щеток:
переключатель на инструментальной панеле и микропереключатель (который приводится в действие металлическим затвором привода) внутри инструментальной панели регулирует работу переключателя дистанционного управления, расположенного под отделением аккумулятора; переключатель дистанционного управления регулирует работу двигателя

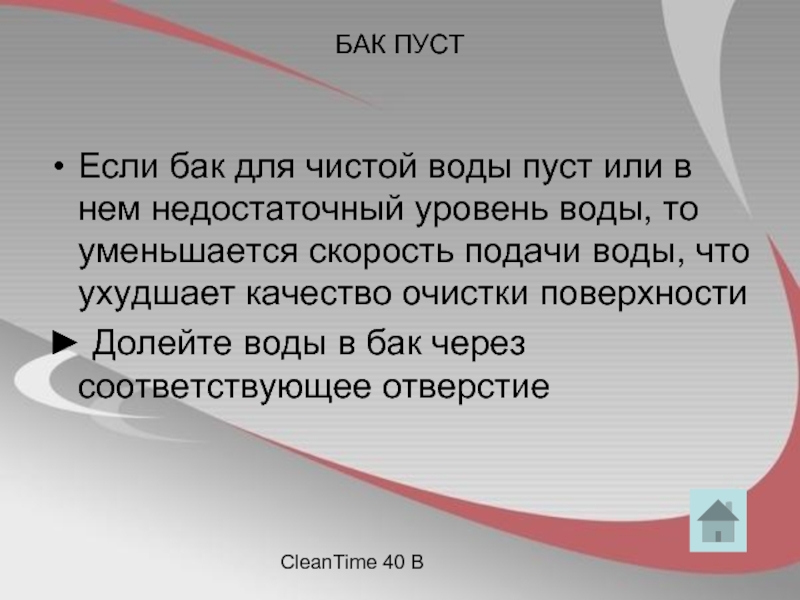

нем недостаточный уровень воды, то уменьшается скорость подачи воды, что ухудшает качество очистки поверхности
► Долейте воды в бак через соответствующее отверстие

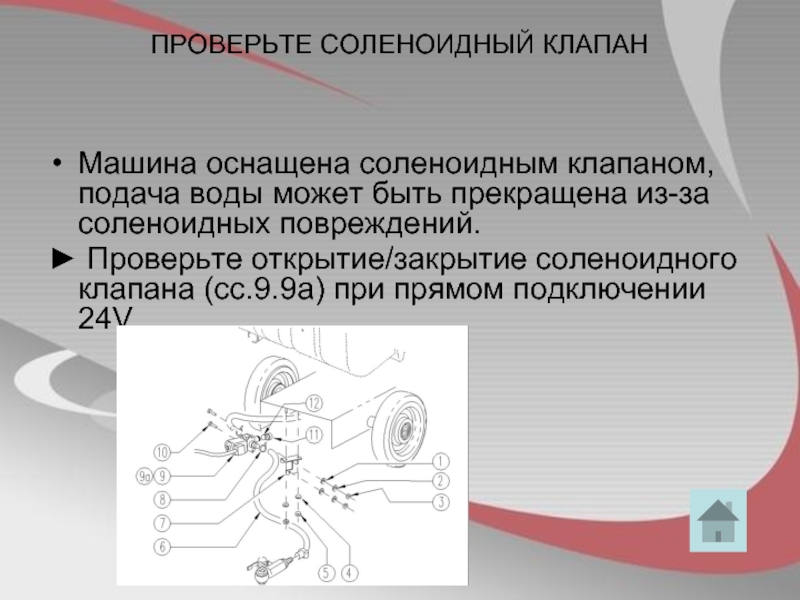

быть прекращена из-за соленоидных повреждений.
► Проверьте открытие/закрытие соленоидного клапана (сс.9.9а) при прямом подключении 24V.

а также необходимость очистки металлического фильтра

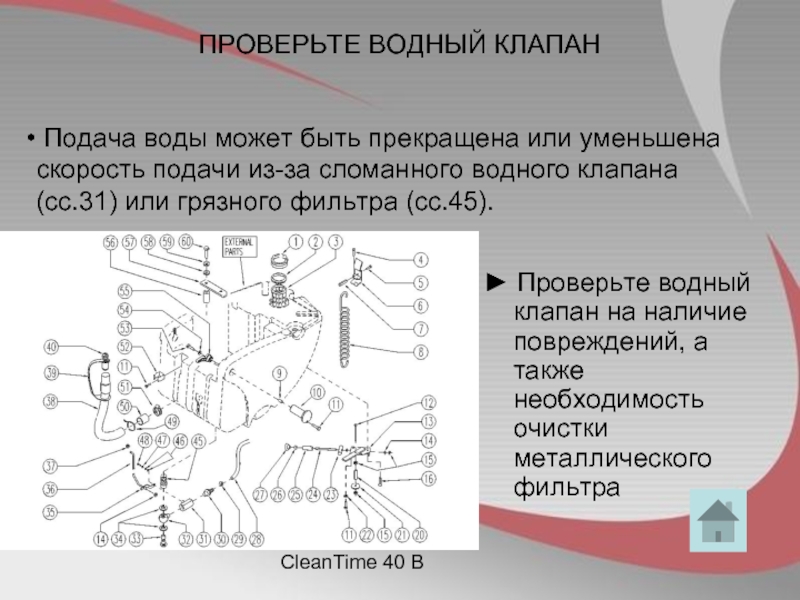

Подача воды может быть прекращена или уменьшена скорость подачи из-за сломанного водного клапана (сс.31) или грязного фильтра (сс.45).

и необходимость очистки или замены шланга

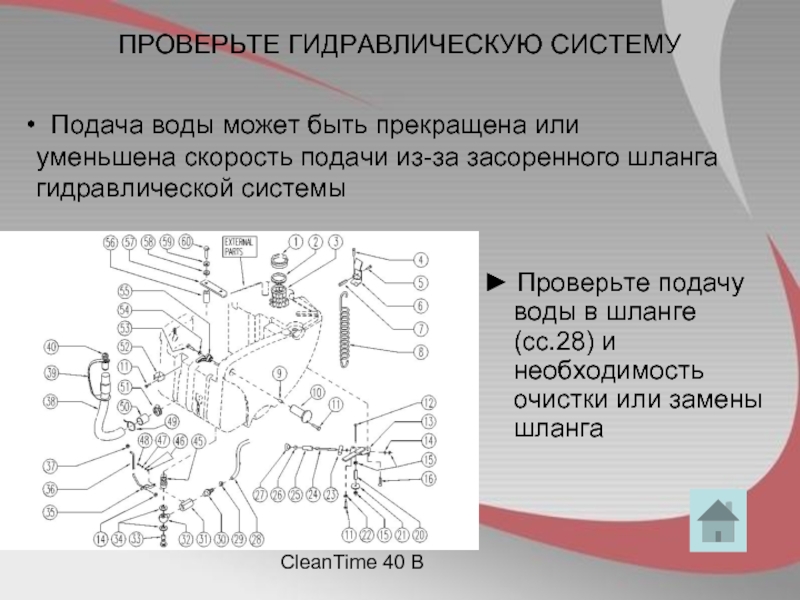

Подача воды может быть прекращена или уменьшена скорость подачи из-за засоренного шланга гидравлической системы

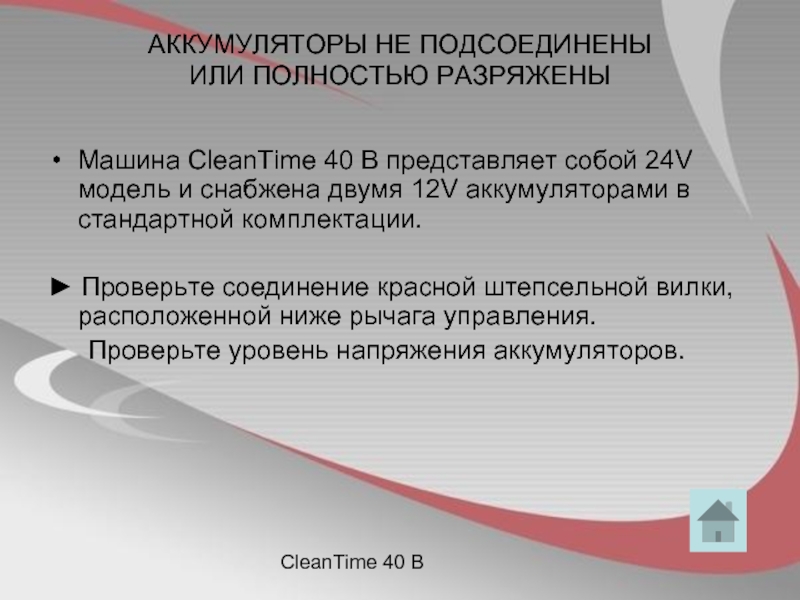

представляет собой 24V модель и снабжена двумя 12V аккумуляторами в стандартной комплектации.

► Проверьте соединение красной штепсельной вилки, расположенной ниже рычага управления.
Проверьте уровень напряжения аккумуляторов.

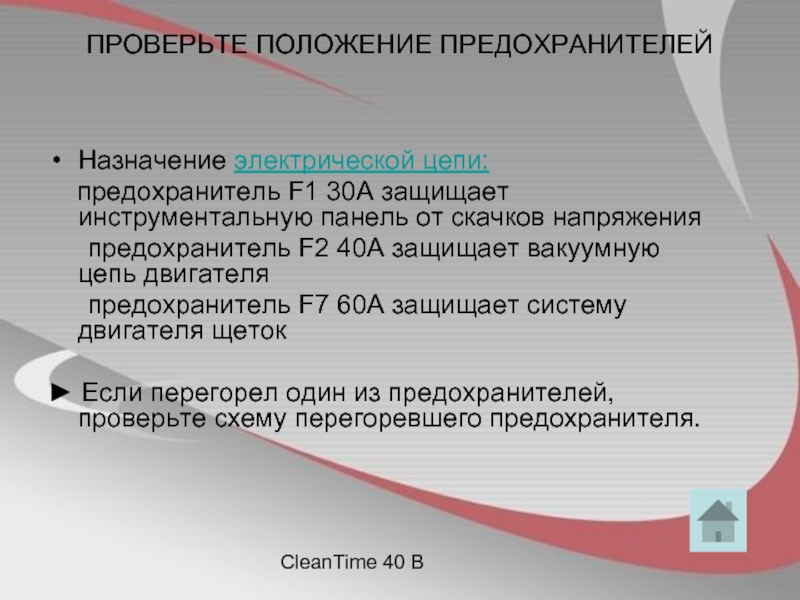

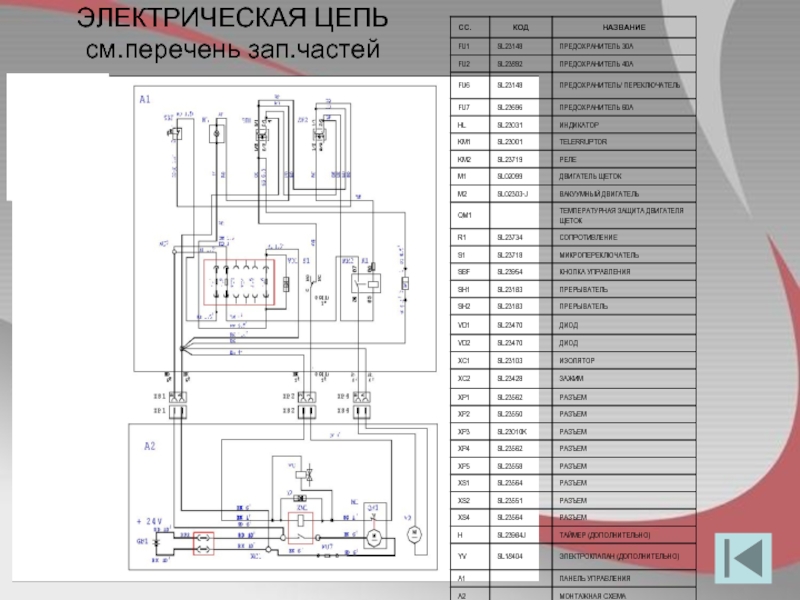

защищает инструментальную панель от скачков напряжения
предохранитель F2 40A защищает вакуумную цепь двигателя
предохранитель F7 60A защищает систему двигателя щеток

► Если перегорел один из предохранителей, проверьте схему перегоревшего предохранителя.

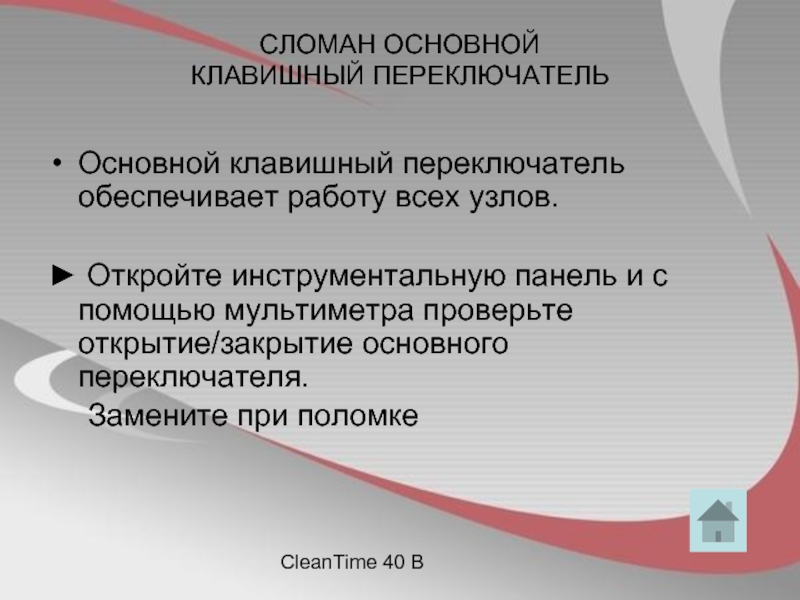

узлов.

► Откройте инструментальную панель и с помощью мультиметра проверьте открытие/закрытие основного переключателя.
Замените при поломке
