Центральные кондиционеры BasX Технические характеристики и сравнение с аналогами презентация

кондиционирование

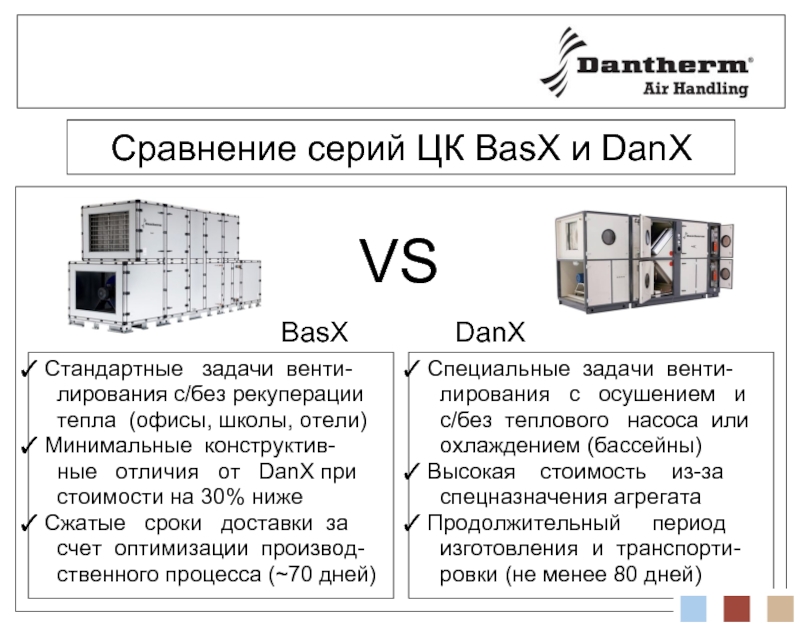

Оптимальное решение
в каждом проекте

Качество и авторитет,
проверенные временем

лирования с/без рекуперации
тепла (офисы, школы, отели)‏
Минимальные конструктив-
ные отличия от DanX при
стоимости на 30% ниже
Сжатые сроки доставки за
счет оптимизации производ-
ственного процесса (~70 дней)‏

Специальные задачи венти-
лирования с осушением и
с/без теплового насоса или
охлаждением (бассейны)‏
Высокая стоимость из-за
спецназначения агрегата
Продолжительный период
изготовления и транспорти-
ровки (не менее 80 дней)‏

BasX

DanX

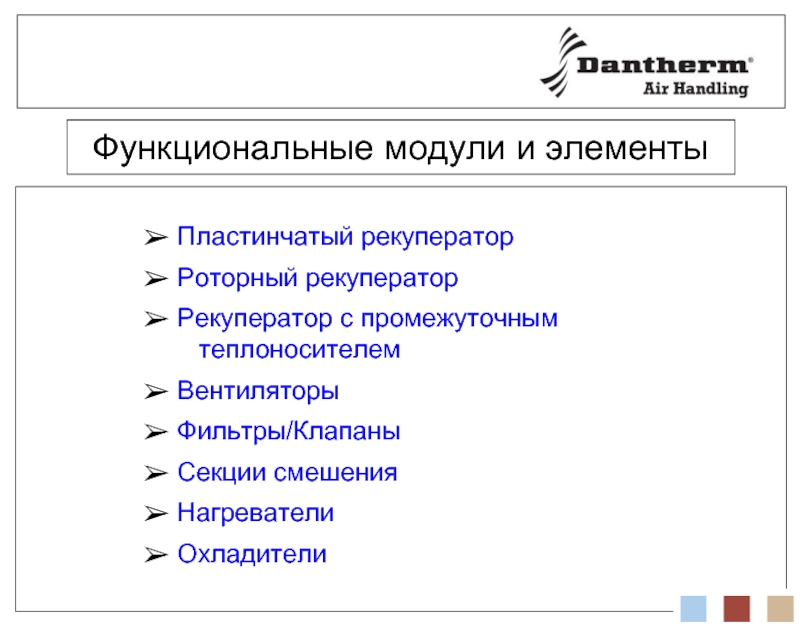

теплоносителем

Вентиляторы

Фильтры/Клапаны

Секции смешения

Нагреватели

Охладители

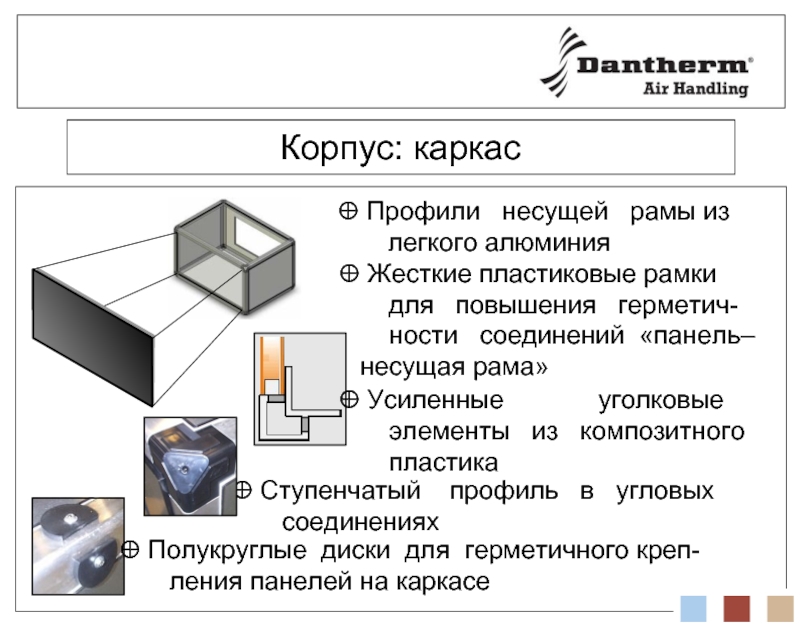

Усиленные уголковые
элементы из композитного
пластика

Жесткие пластиковые рамки
для повышения герметич-
ности соединений «панель– несущая рама»

Ступенчатый профиль в угловых
соединениях

Полукруглые диски для герметичного креп-
ления панелей на каркасе

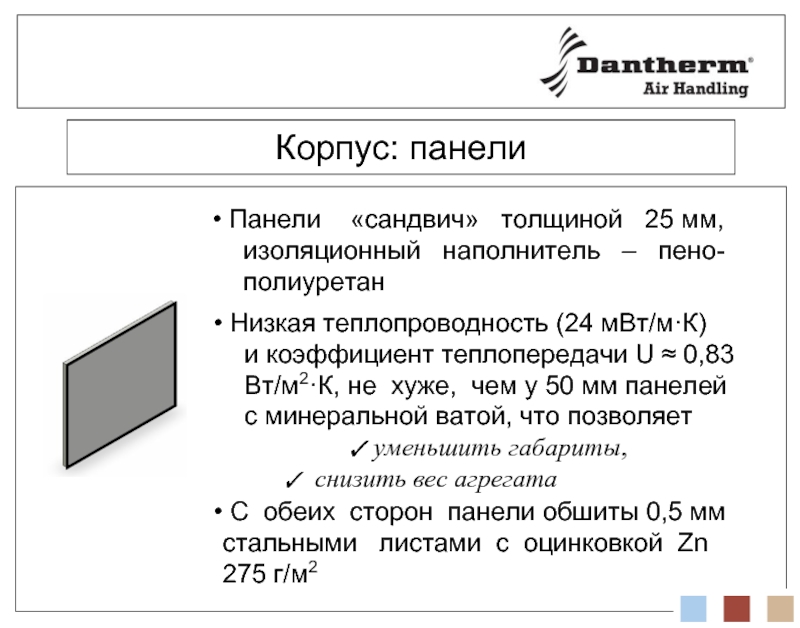

изоляционный наполнитель – пено-
полиуретан

Низкая теплопроводность (24 мВт/м·К)‏
и коэффициент теплопередачи U ≈ 0,83
Вт/м2·К, не хуже, чем у 50 мм панелей
с минеральной ватой, что позволяет
уменьшить габариты,
снизить вес агрегата

С обеих сторон панели обшиты 0,5 мм стальными листами с оцинковкой Zn 275 г/м2

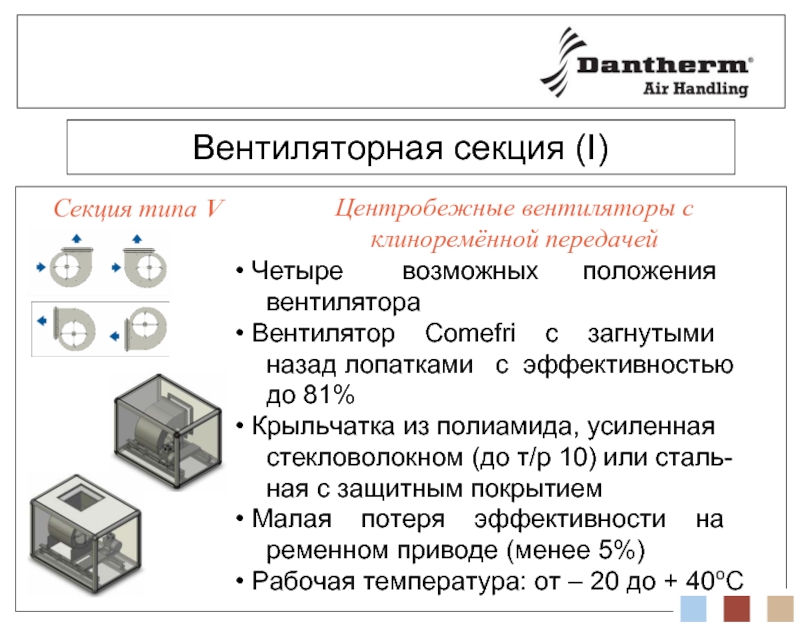

вентилятора
Вентилятор Comefri с загнутыми
назад лопатками с эффективностью
до 81%
Крыльчатка из полиамида, усиленная
стекловолокном (до т/р 10) или сталь-
ная с защитным покрытием
Малая потеря эффективности на
ременном приводе (менее 5%)‏
Рабочая температура: от – 20 до + 40оС

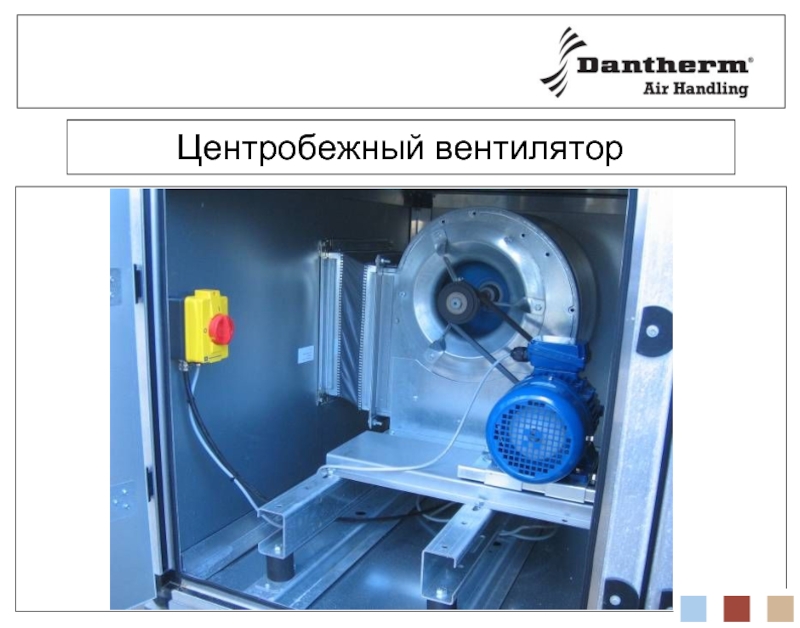

Центробежные вентиляторы с
клиноремённой передачей

Секция типа V

Два допустимых положения
Вентилятор Comefri с загнутыми
назад лопатками с эффективностью
до 81%
Крыльчатка из полиамида, усиленная
стекловолокном (до т/р 10) или сталь-
ная с защитным покрытием
Малая потеря эффективности на
ременном приводе (менее 5%)‏
Рабочая температура: от – 20 до + 40оС

Центробежные вентиляторы с
непосредственным приводом

Секция типа D

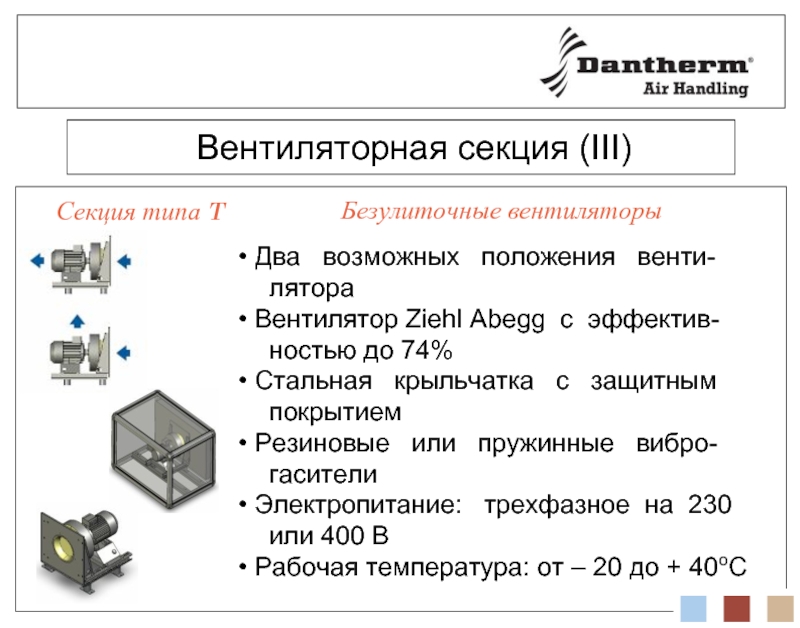

лятора
Вентилятор Ziehl Abegg с эффектив-
ностью до 74%
Стальная крыльчатка с защитным
покрытием
Резиновые или пружинные вибро-
гасители
Электропитание: трехфазное на 230
или 400 В
Рабочая температура: от – 20 до + 40оС

Безулиточные вентиляторы

Секция типа T

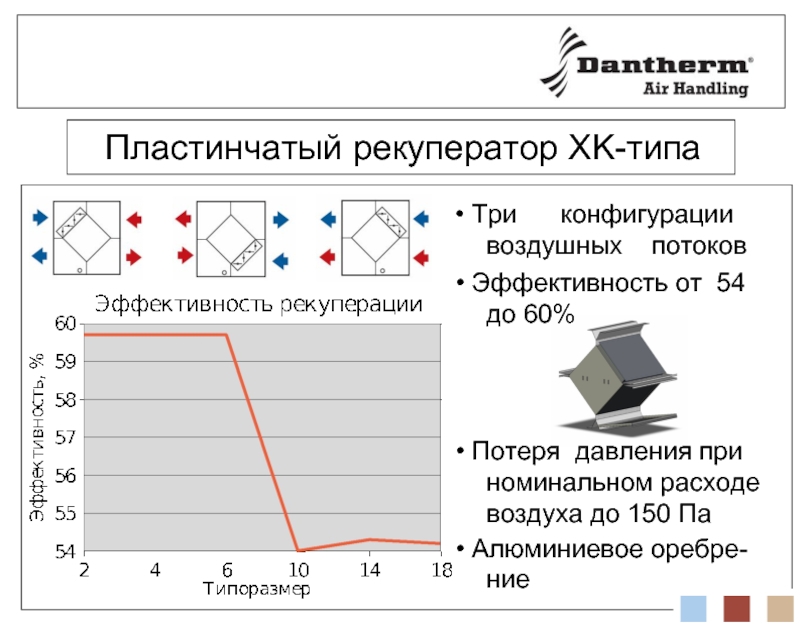

Эффективность от 54
до 60%

Потеря давления при
номинальном расходе
воздуха до 150 Па

Алюминиевое оребре-
ние

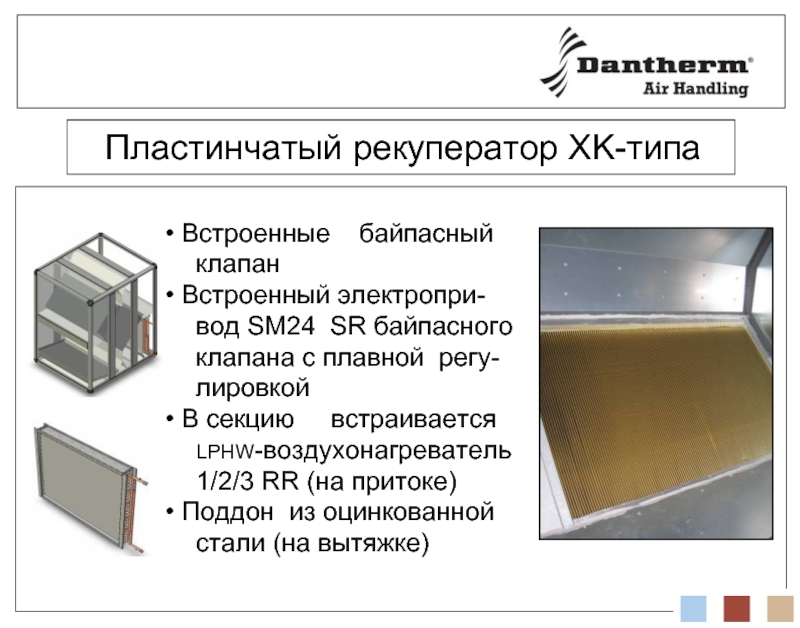

вод SM24 SR байпасного
клапана с плавной регу-
лировкой
В секцию встраивается
LPHW-воздухонагреватель
1/2/3 RR (на притоке)‏
Поддон из оцинкованной
стали (на вытяжке)‏

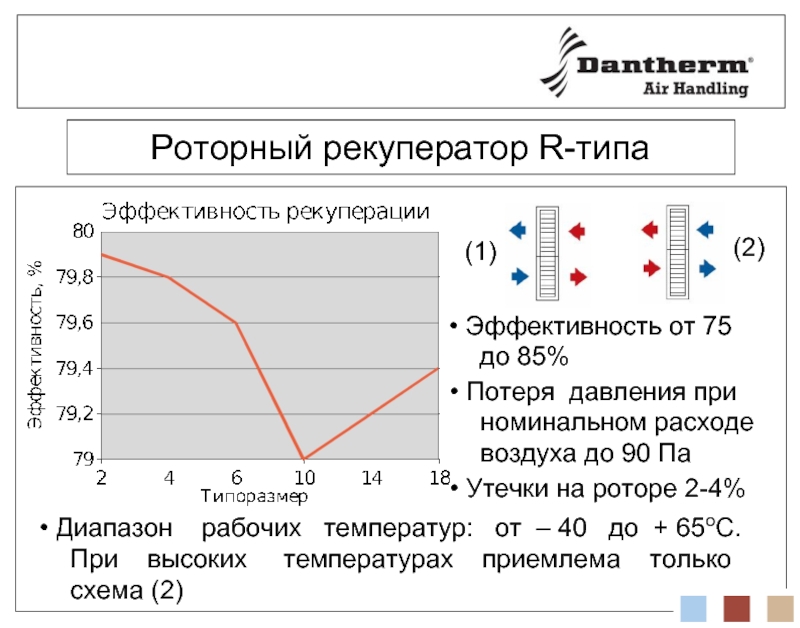

при
номинальном расходе
воздуха до 90 Па

Диапазон рабочих температур: от – 40 до + 65оС.
При высоких температурах приемлема только
схема (2)‏

(1)‏

(2)‏

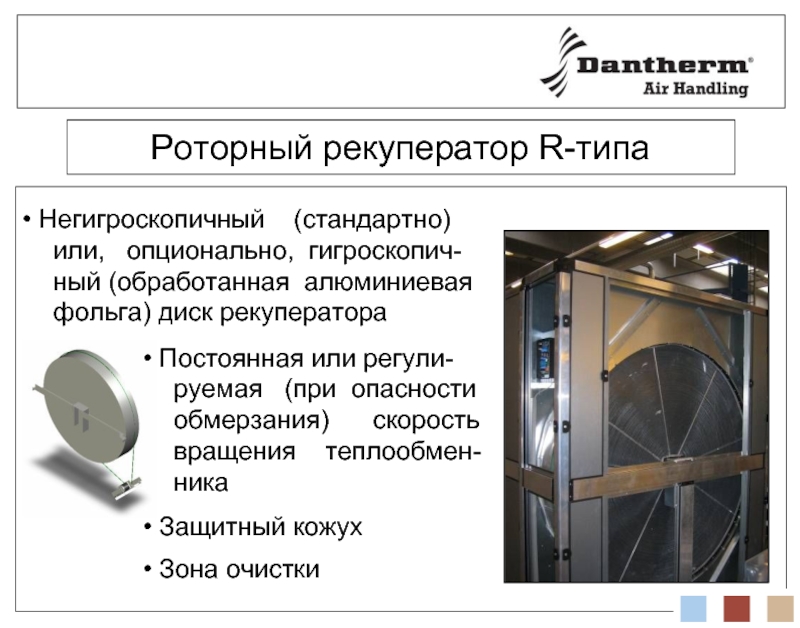

Утечки на роторе 2-4%

обмерзания) скорость
вращения теплообмен-
ника

Защитный кожух

Зона очистки

Негигроскопичный (стандартно)
или, опционально, гигроскопич-
ный (обработанная алюминиевая
фольга) диск рекуператора

скорости
выше 2,5 м/с

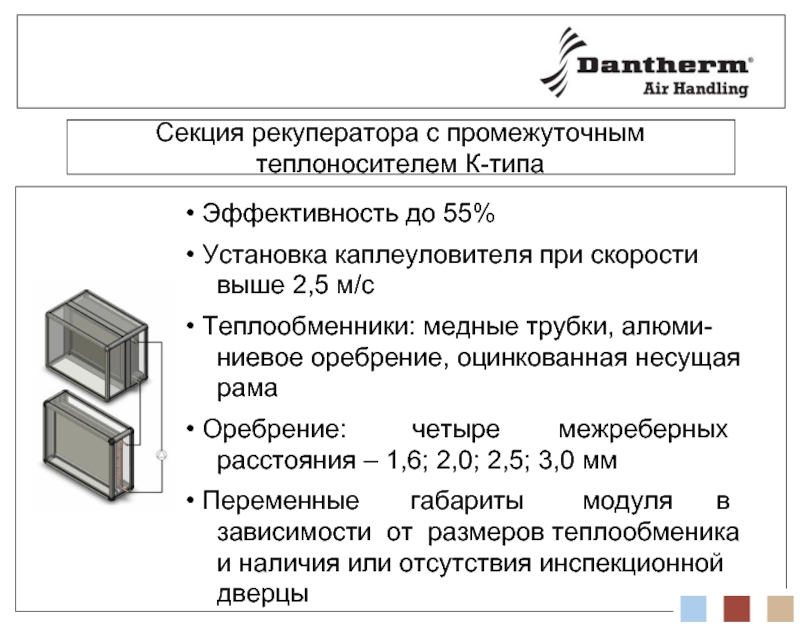

Теплообменники: медные трубки, алюми-
ниевое оребрение, оцинкованная несущая
рама

Оребрение: четыре межреберных
расстояния – 1,6; 2,0; 2,5; 3,0 мм

Переменные габариты модуля в
зависимости от размеров теплообменика
и наличия или отсутствия инспекционной
дверцы

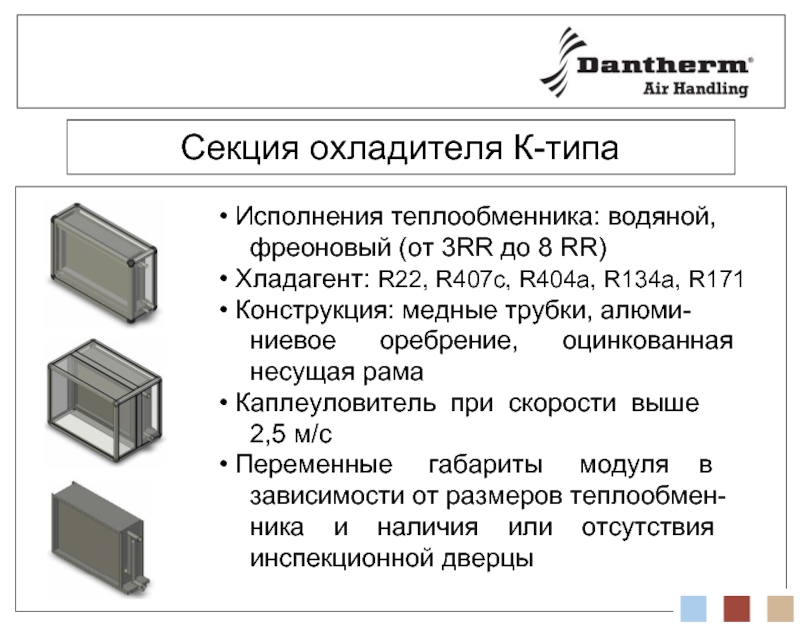

8 RR)‏
Хладагент: R22, R407c, R404a, R134a, R171
Конструкция: медные трубки, алюми-
ниевое оребрение, оцинкованная
несущая рама
Каплеуловитель при скорости выше
2,5 м/с
Переменные габариты модуля в
зависимости от размеров теплообмен-
ника и наличия или отсутствия
инспекционной дверцы

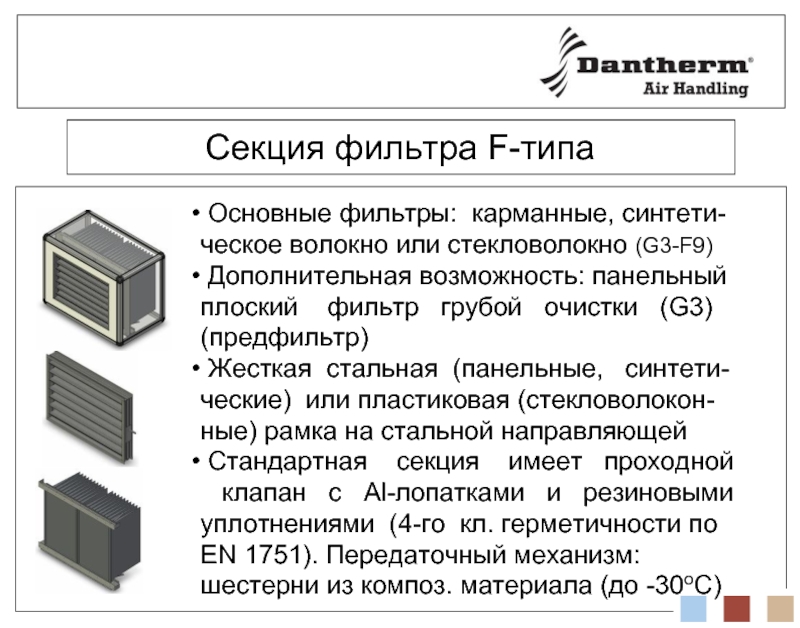

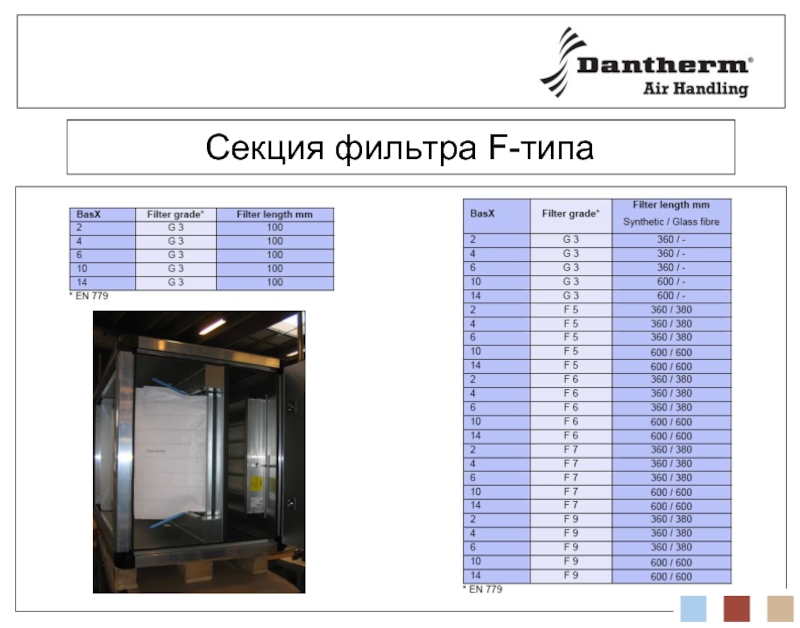

стекловолокно (G3-F9)‏
Дополнительная возможность: панельный плоский фильтр грубой очистки (G3) (предфильтр)‏
Жесткая стальная (панельные, синтети- ческие) или пластиковая (стекловолокон- ные) рамка на стальной направляющей
Стандартная секция имеет проходной
клапан с Al-лопатками и резиновыми уплотнениями (4-го кл. герметичности по EN 1751). Передаточный механизм: шестерни из композ. материала (до -30оС)‏

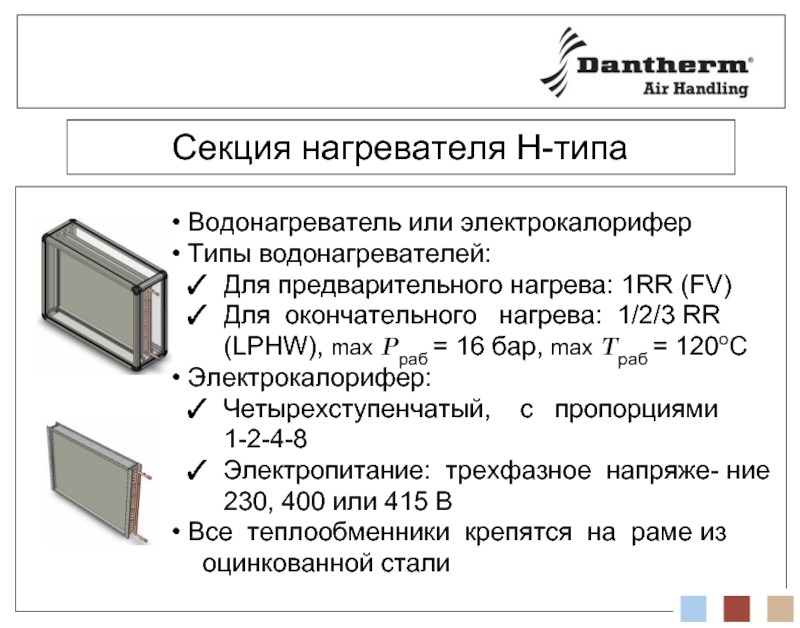

1RR (FV)‏
Для окончательного нагрева: 1/2/3 RR (LPHW), max Pраб = 16 бар, max Tраб = 120оС
Электрокалорифер:
Четырехступенчатый, с пропорциями 1-2-4-8
Электропитание: трехфазное напряже- ние 230, 400 или 415 В
Все теплообменники крепятся на раме из
оцинкованной стали

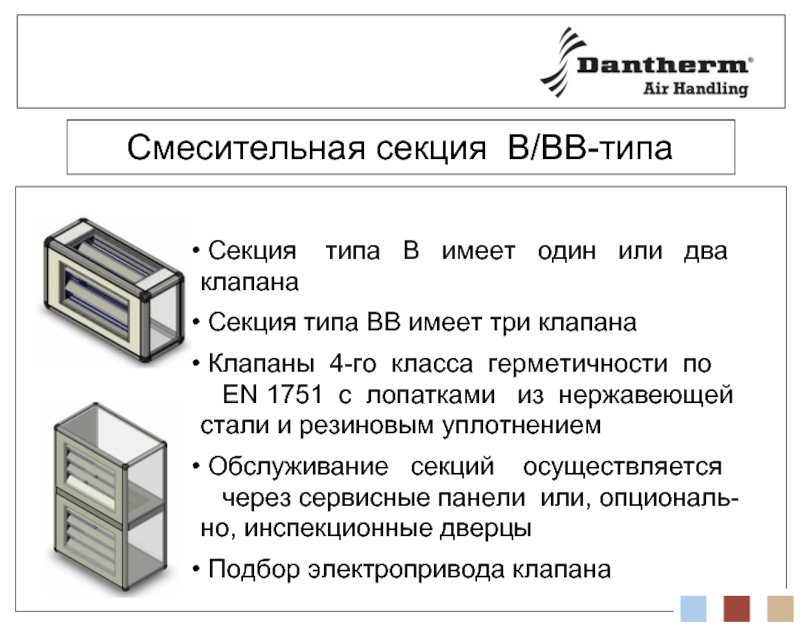

один или два клапана

Секция типа BB имеет три клапана

Клапаны 4-го класса герметичности по
EN 1751 с лопатками из нержавеющей стали и резиновым уплотнением

Обслуживание секций осуществляется
через сервисные панели или, опциональ- но, инспекционные дверцы

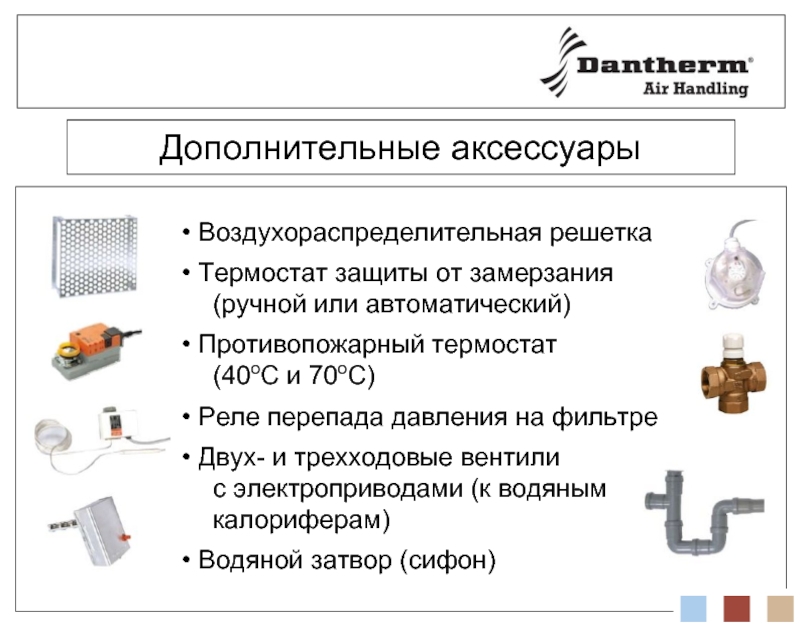

Подбор электропривода клапана

автоматический)‏

Противопожарный термостат
(40оС и 70оС)‏

Реле перепада давления на фильтре

Двух- и трехходовые вентили
с электроприводами (к водяным
калориферам)‏

Водяной затвор (сифон)‏

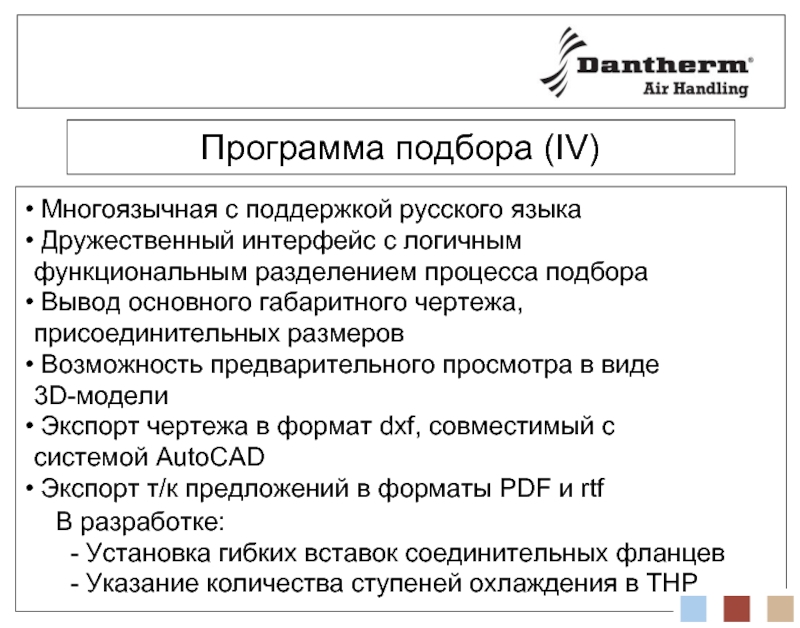

BasX,
VentC, VentR

логичным функциональным разделением процесса подбора
Вывод основного габаритного чертежа, присоединительных размеров
Возможность предварительного просмотра в виде 3D-модели
Экспорт чертежа в формат dxf, совместимый с системой AutoCAD
Экспорт т/к предложений в форматы PDF и rtf

В разработке:
- Установка гибких вставок соединительных фланцев
- Указание количества ступеней охлаждения в ТНР
