Возможности эхокардиографии в определении гемодинамических показателей презентация
Содержание
- 1. Возможности эхокардиографии в определении гемодинамических показателей
- 2. М-режим Преимущества: Возможность быстрых расчетов параметров центральной
- 3. В-режим Оценка полостей сердца (форма, размеры,

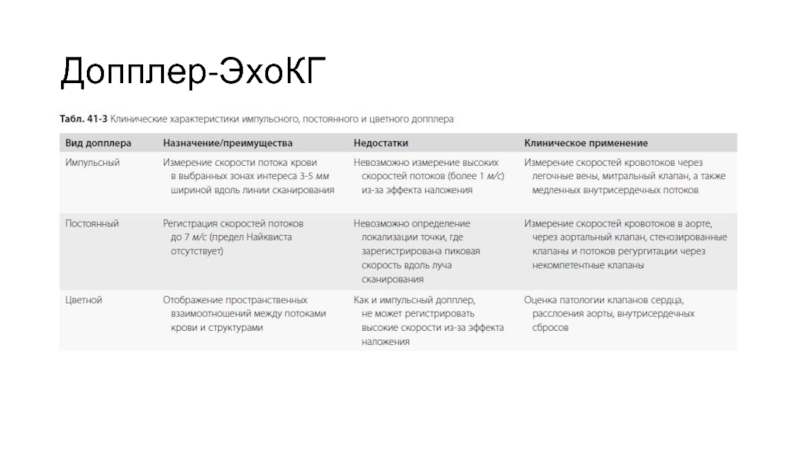

- 4. Допплер-ЭхоКГ
- 5. Чрезпищеводная ЭхоКГ Оценка состояния внутрисесердечных структур, клапанов

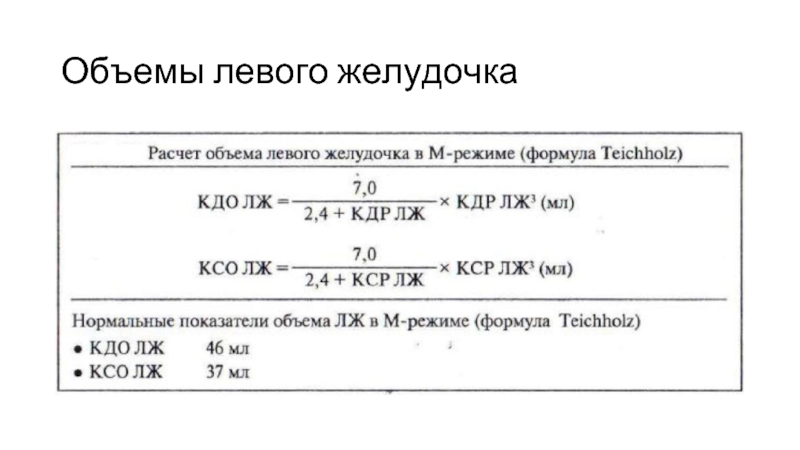

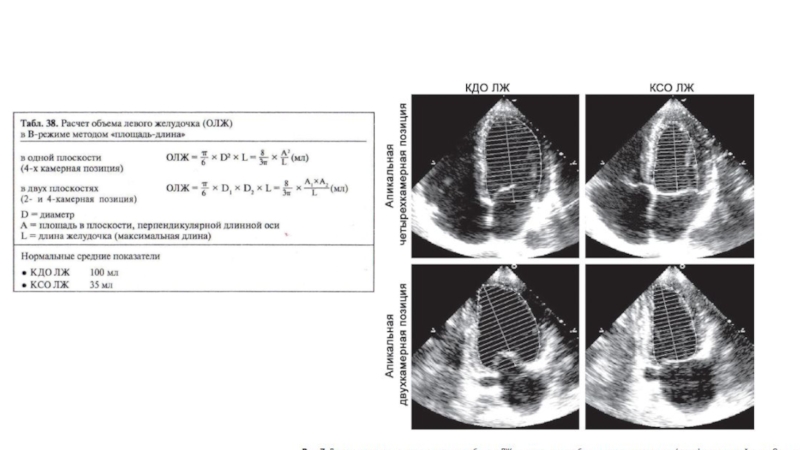

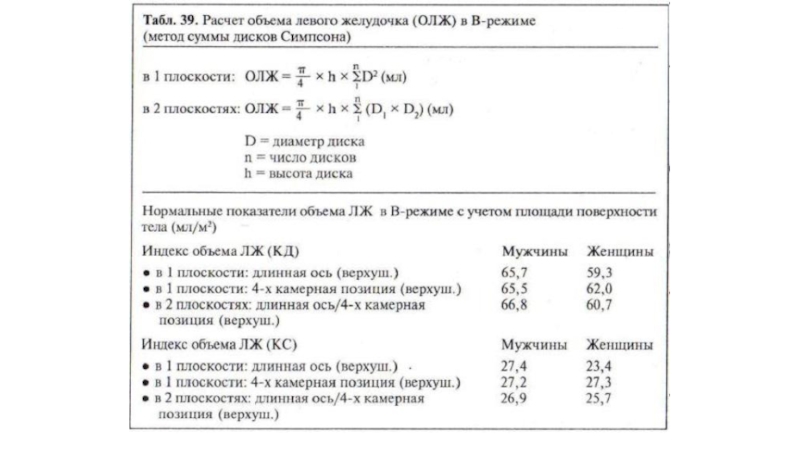

- 7. Объемы левого желудочка

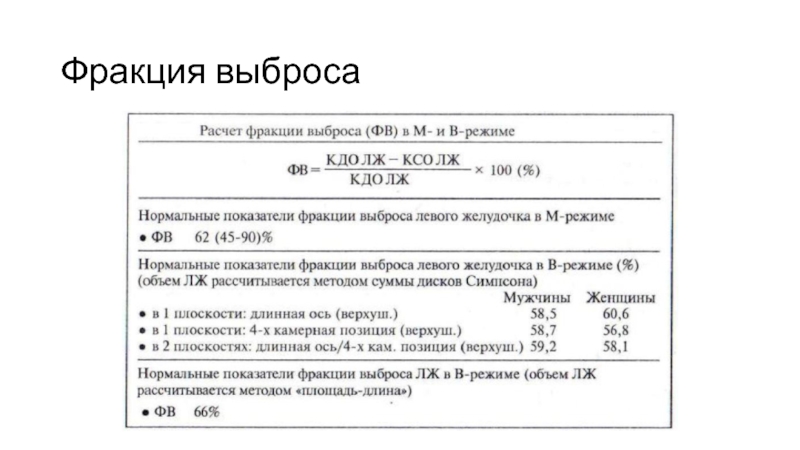

- 11. Фракция выброса

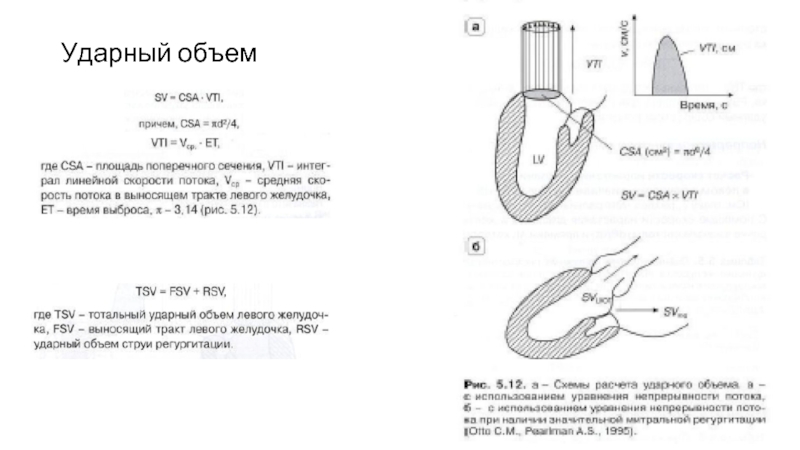

- 13. Ударный объем
- 14. УО = 2*2*0.785*19= 59,6 мл SV =
- 15. Конечное диастолическое давление Расчет КДДЛЖ
М-режим Преимущества: Возможность быстрых расчетов параметров центральной гемодинамики Проведение линейных измерений в систолу и диастолу Оценка формы движения створок клапанов Регистрация косвенных признаков ряда нарушений гемодинамики Недостатки: Ккурсор должен находиться перпендикулярно
Слайд 2М-режим
Преимущества:
Возможность быстрых расчетов параметров центральной гемодинамики
Проведение линейных измерений в систолу и
диастолу
Оценка формы движения створок клапанов
Регистрация косвенных признаков ряда нарушений гемодинамики
Оценка формы движения створок клапанов
Регистрация косвенных признаков ряда нарушений гемодинамики
Недостатки:
Ккурсор должен находиться перпендикулярно изображению.
Неточные измерения

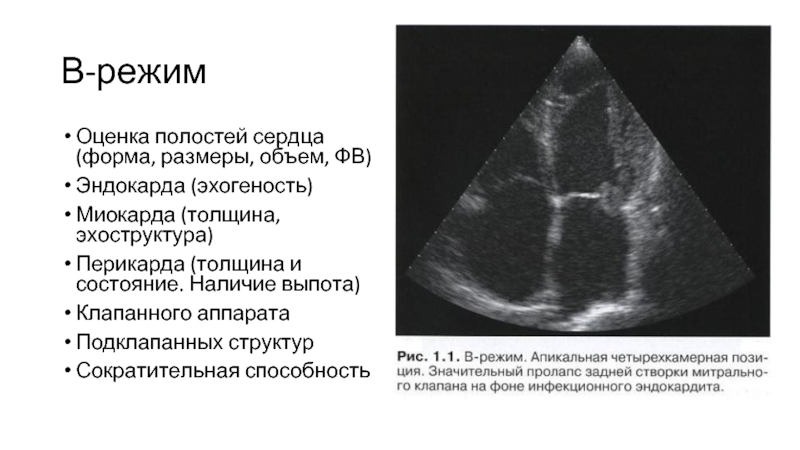

Слайд 3В-режим
Оценка полостей сердца (форма, размеры, объем, ФВ)
Эндокарда (эхогеность)
Миокарда (толщина, эхоструктура)
Перикарда
(толщина и состояние. Наличие выпота)
Клапанного аппарата
Подклапанных структур
Сократительная способность
Клапанного аппарата
Подклапанных структур
Сократительная способность

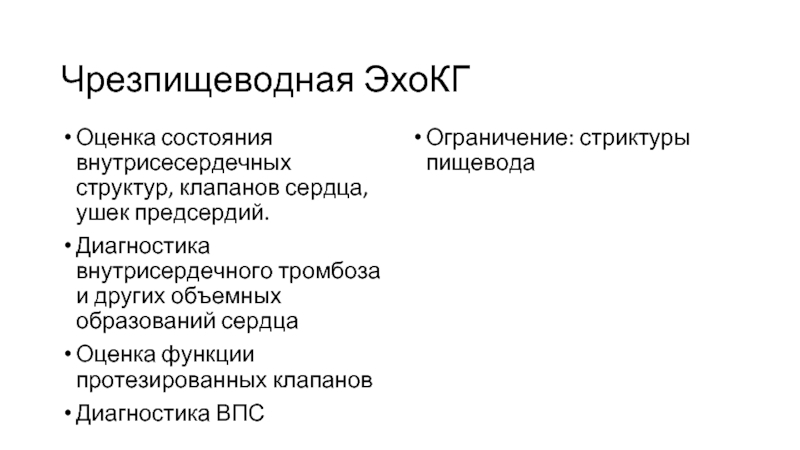

Слайд 5Чрезпищеводная ЭхоКГ
Оценка состояния внутрисесердечных структур, клапанов сердца, ушек предсердий.
Диагностика внутрисердечного тромбоза
и других объемных образований сердца
Оценка функции протезированных клапанов
Диагностика ВПС
Оценка функции протезированных клапанов
Диагностика ВПС
Ограничение: стриктуры пищевода

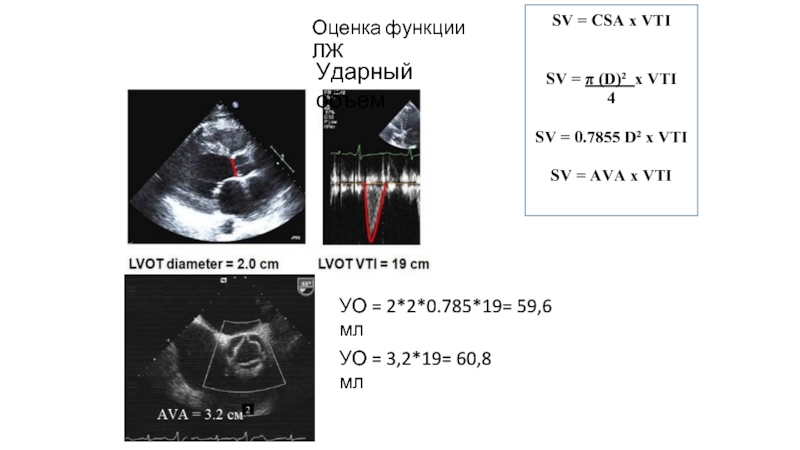

Слайд 14УО = 2*2*0.785*19= 59,6 мл
SV = CSA x VTI
SV = π
(D)² x VTI
4
SV = 0.7855 D² x VTI
SV = AVA x VTI
4
SV = 0.7855 D² x VTI
SV = AVA x VTI
Оценка функции ЛЖ
Ударный объем
УО = 3,2*19= 60,8 мл

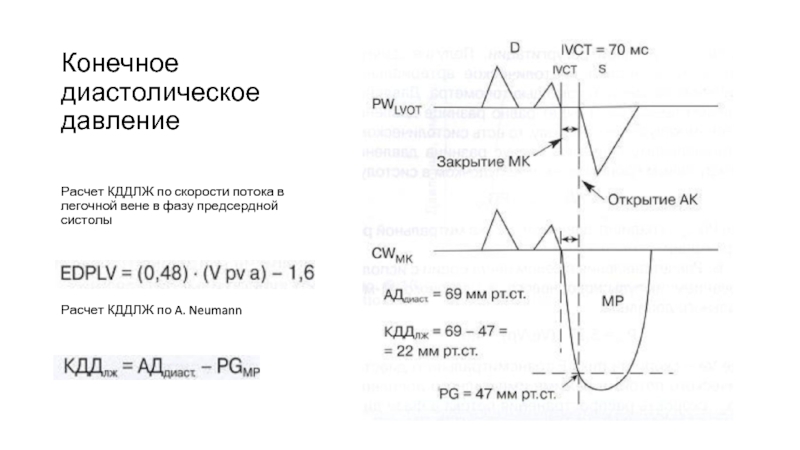

Слайд 15Конечное диастолическое давление
Расчет КДДЛЖ по скорости потока в легочной вене в
фазу предсердной систолы
Расчет КДДЛЖ по A. Neumann
Расчет КДДЛЖ по A. Neumann
