Оптическая микроскопия. Лазерная сканирующая конфокальная микроскопия презентация
Содержание
- 1. Оптическая микроскопия. Лазерная сканирующая конфокальная микроскопия
- 2. Принцип лазерной сканирующей конфокальной микроскопии Принцип лазерной сканирующей конфокальной микроскопии
- 3. Принцип лазерной сканирующей конфокальной микроскопии
- 4. Фазовое разделение в смесях ПС / ПММА:
- 5. ЛСКФМ: динамика фазового разделения в смесях полимеров
- 6. Агрегация молекул β-глюкана в растворе: наблюдения
- 7. Гепатоциты печени (3D) Гепатоциты печени (3D)
- 8. Оптическая микроскопия Оптическая микроскопия Лазерная сканирующая конфокальная микроскопия многофотонная схема
- 9. Преимущества многофотонной схемы ЛСКМ Преимущества многофотонной
- 10. Изображение многофотонной ЛСКФМ Изображение многофотонной ЛСКФМ
- 11. Оптическая микроскопия Оптическая микроскопия 4π-микроскопия
- 12. Принципы 4π-микроскопии Принципы 4π-микроскопии Bewersdorf et
- 13. Разрешение 4π-микроскопии Разрешение 4π-микроскопии Egner & Hell // TRENDS Cell Biol 2005, 15(4), 207-215
- 14. Оптическая микроскопия Оптическая микроскопия STED микроскопия STED: stimulated emission depletion (Истощение индуцированного излучения)
- 15. Принципы STED-микроскопии Принципы STED-микроскопии Ito & Aoki // Adv. Polym. Sci. 2005, 182, 131-169
- 16. Принципы STED-микроскопии Принципы STED-микроскопии Hell // Nature Biotechnol. 2003, 21(11), 1347-1355
- 17. STED-микроскопия преодолела оптический предел разрешения
- 18. Разрешение STED-микроскопии Разрешение STED-микроскопии Garini, et al. // Curr. Opin. Biotechnol. 2005, 16, 3-12
- 19. Электронная микроскопия Электронная микроскопия Сканирующая электронная
- 20. Принцип СЭМ Принцип СЭМ
- 21. Отклик на первичный пучок Отклик на первичный пучок
- 22. Взаимодействие первичных электронов с образцом
- 23. Схема СЭМ Схема СЭМ PE –

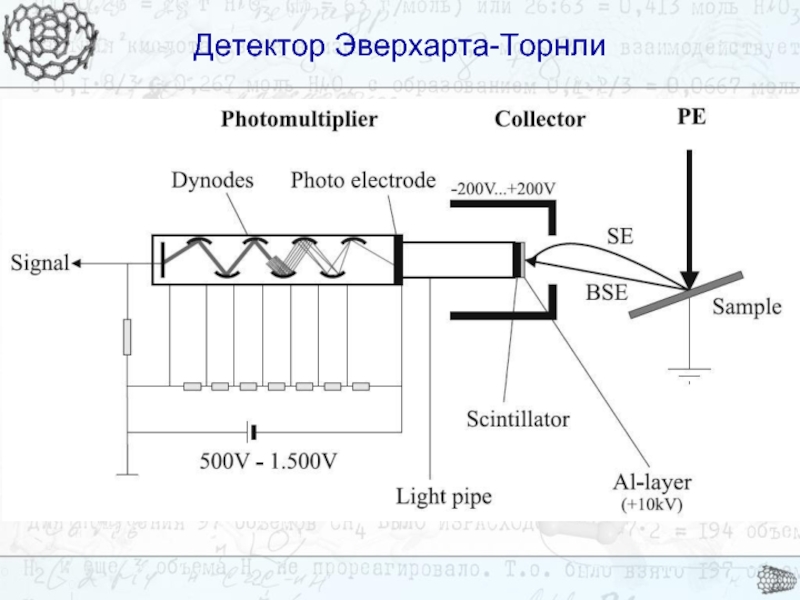

- 24. Детектор Эверхарта-Торнли Детектор Эверхарта-Торнли
- 25. Контраст и рельеф поверхности Контраст и

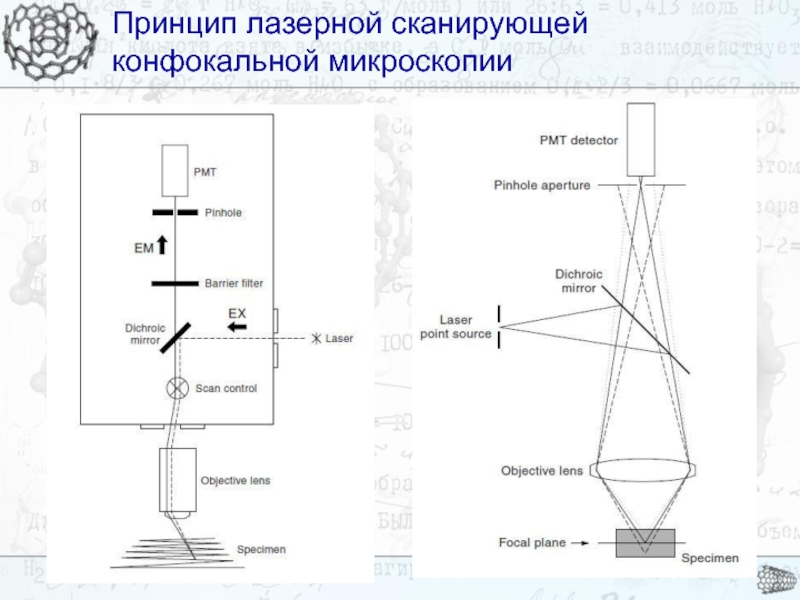

Принцип лазерной сканирующей конфокальной микроскопии Принцип лазерной сканирующей конфокальной микроскопии
Слайд 2Принцип лазерной сканирующей
конфокальной микроскопии
Принцип лазерной сканирующей
конфокальной микроскопии
Слайд 3Принцип лазерной сканирующей
конфокальной микроскопии
Принцип лазерной сканирующей
конфокальной микроскопии
Ito & Aoki
// Adv. Polym. Sci. 2005, 182, 131
Феофанов // Успехи биолог. хим. 2007, 47, 371
Конфокальная диафрагма для пространственной селекции сигнала флуоресцентного отклика, сканирование, информация о трехмерной структуре
Слайд 4Фазовое разделение в смесях ПС / ПММА:
результаты ЛCКМ
Фазовое разделение в смесях
ПС / ПММА:
результаты ЛCКМ
результаты ЛCКМ
Kumacheva et al. // Langmuir 1997 , 13 (9), 2483-2489

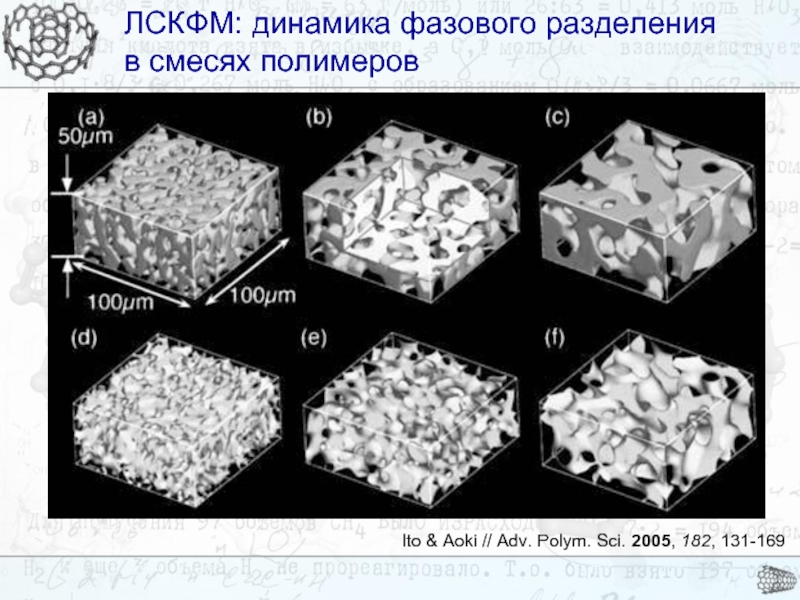

Слайд 5ЛСКФМ: динамика фазового разделения
в смесях полимеров
ЛСКФМ: динамика фазового разделения
в смесях полимеров
Ito
& Aoki // Adv. Polym. Sci. 2005, 182, 131-169
Слайд 6Агрегация молекул β-глюкана в растворе:
наблюдения ЛCКМ
Агрегация молекул β-глюкана в растворе:
наблюдения ЛCКМ
Wu et al. // J. Agric. Food Chem. 2006, 54(3), 925-934
Возрастание концентрации в ряду: (A) 5, (B) 10, (C) 15, (D) 40, (E) 60, (F) 80, и (G) 100 мг/мл. Размер кадра 300 мкм × 300 мкм
Слайд 7Гепатоциты печени (3D)
Гепатоциты печени (3D)
Разрешение: dx,y ≈ 0.4 λ / NA,
dz ≈ 1.4 λn / NA2
10 мкм
Слайд 8Оптическая микроскопия
Оптическая микроскопия
Лазерная сканирующая конфокальная микроскопия
многофотонная схема
Слайд 9Преимущества многофотонной схемы ЛСКМ
Преимущества многофотонной схемы ЛСКМ
Denk & Svoboda // Neuron
1997, 18, 351-357
Сочетание высокого разрешения и высокой интенсивности сигнала (нет необходимости в диафрагме), предотвращение обесцвечивания красителя (возбуждение на иной длине волны), меньше рассеяние (больше контраст)
Слайд 10Изображение многофотонной ЛСКФМ
Изображение многофотонной ЛСКФМ
Denk & Svoboda // Neuron 1997, 18,
351-357
Изображение нейрона in vivo, высокое разрешение
Слайд 12Принципы 4π-микроскопии
Принципы 4π-микроскопии
Bewersdorf et al. // G.I.T. Imaging & Microscopy 2004,
(4), 24-25
Слайд 13Разрешение 4π-микроскопии
Разрешение 4π-микроскопии
Egner & Hell // TRENDS Cell Biol 2005, 15(4),
207-215
Слайд 14Оптическая микроскопия
Оптическая микроскопия
STED микроскопия
STED: stimulated emission depletion
(Истощение индуцированного излучения)

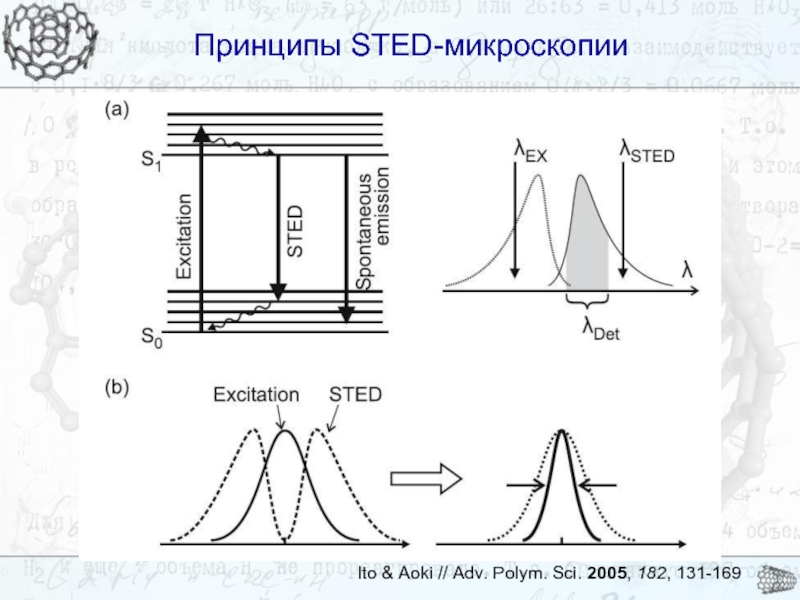

Слайд 15Принципы STED-микроскопии
Принципы STED-микроскопии
Ito & Aoki // Adv. Polym. Sci. 2005, 182,
131-169
Слайд 16Принципы STED-микроскопии
Принципы STED-микроскопии
Hell // Nature Biotechnol. 2003, 21(11), 1347-1355
Слайд 17STED-микроскопия преодолела
оптический предел разрешения
STED-микроскопия преодолела
оптический предел разрешения
Ito & Aoki
// Adv. Polym. Sci. 2005, 182, 131-169
Молекулы флуоресцентного красителя
Слайд 18Разрешение STED-микроскопии
Разрешение STED-микроскопии
Garini, et al. // Curr. Opin. Biotechnol. 2005, 16,
3-12

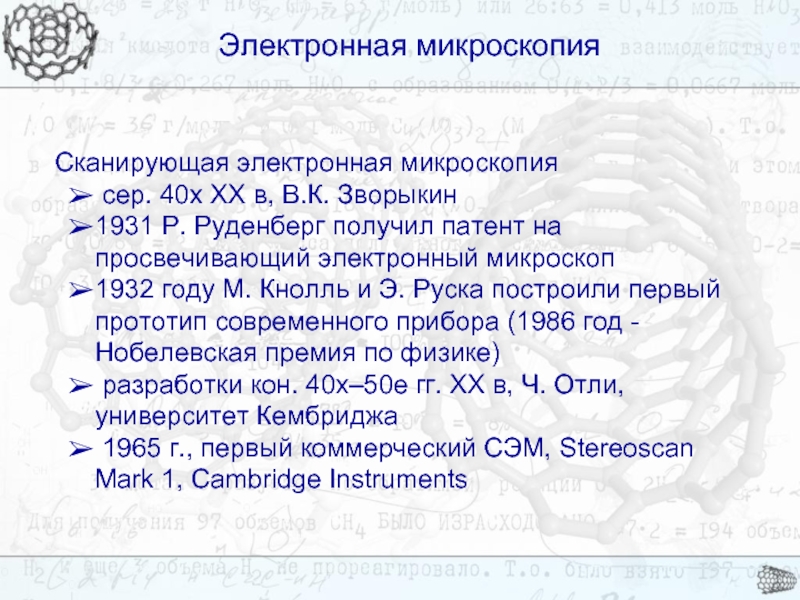

Слайд 19Электронная микроскопия
Электронная микроскопия
Сканирующая электронная микроскопия
сер. 40х XX в, В.К. Зворыкин
1931
Р. Руденберг получил патент на просвечивающий электронный микроскоп
1932 году М. Кнолль и Э. Руска построили первый прототип современного прибора (1986 год - Нобелевская премия по физике)
разработки кон. 40х–50е гг. XX в, Ч. Отли, университет Кембриджа
1965 г., первый коммерческий СЭМ, Stereoscan Mark 1, Cambridge Instruments
1932 году М. Кнолль и Э. Руска построили первый прототип современного прибора (1986 год - Нобелевская премия по физике)
разработки кон. 40х–50е гг. XX в, Ч. Отли, университет Кембриджа
1965 г., первый коммерческий СЭМ, Stereoscan Mark 1, Cambridge Instruments
Слайд 22Взаимодействие первичных
электронов с образцом
Взаимодействие первичных
электронов с образцом
моделирование
Монте-Карло →

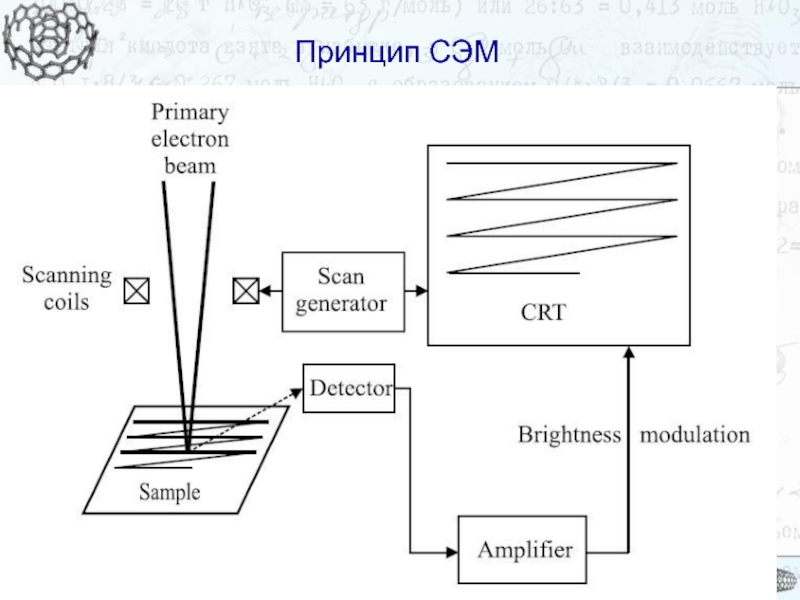

Слайд 23Схема СЭМ
Схема СЭМ
PE – первичные электроны,
OL – линзы объектива,
SE – вторичные
электроны,
BED – детектор обратно-рассеянных электронов,
EDX/WDX – рентгеновские детекторы
BED – детектор обратно-рассеянных электронов,
EDX/WDX – рентгеновские детекторы
Слайд 25Контраст и рельеф поверхности
Контраст и рельеф поверхности
Кристаллы парафина
12 кВ
Получены при регистрации
вторичных электронов
