Компьютерная томография, анатомия и семиотика заболеваний головного мозга презентация
Содержание
- 1. Компьютерная томография, анатомия и семиотика заболеваний головного мозга
- 2. Варианты плоскости сканирования при компьютерной томографии головного
- 3. Протоколы КТ головного мозга КТ без контрастного

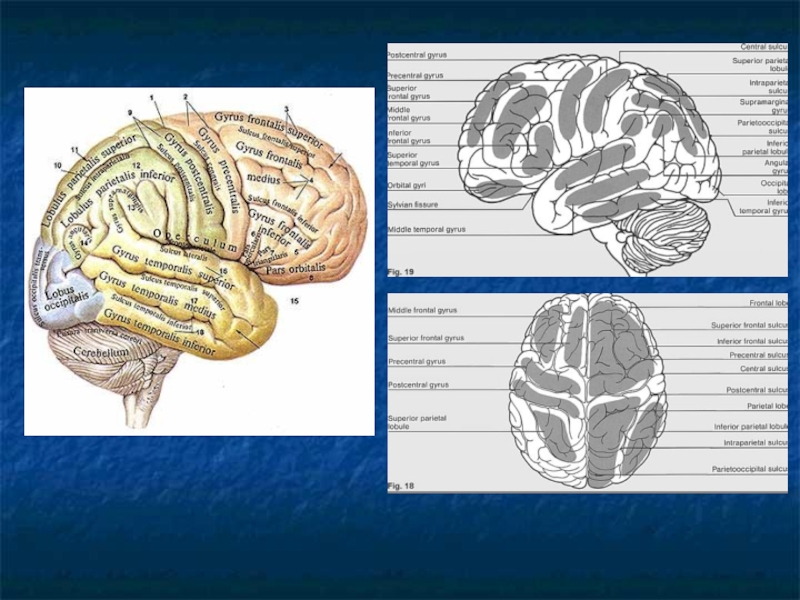

- 4. Нормальная анатомия.
- 9. КТ-анатомия (аксиальная проекция)
- 11. Базальные ганглии слева - хвостатое

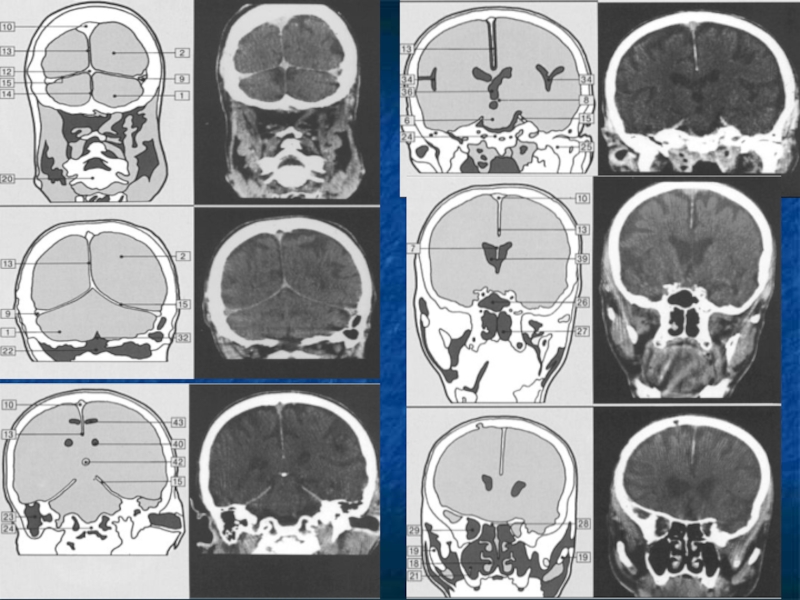

- 13. КТ-анатомия (коронарная проекция)
- 15. Пирамидный и экстрапирамидный тракт
- 16. Центры речи (красный, голубой, желтый).
- 17. Зрительный тракт (синий). Глазодвигательные пути (красный)
- 18. КТ-признаки поражения головного мозга Прямые признаки Очаговые
- 19. Контрастное усиление

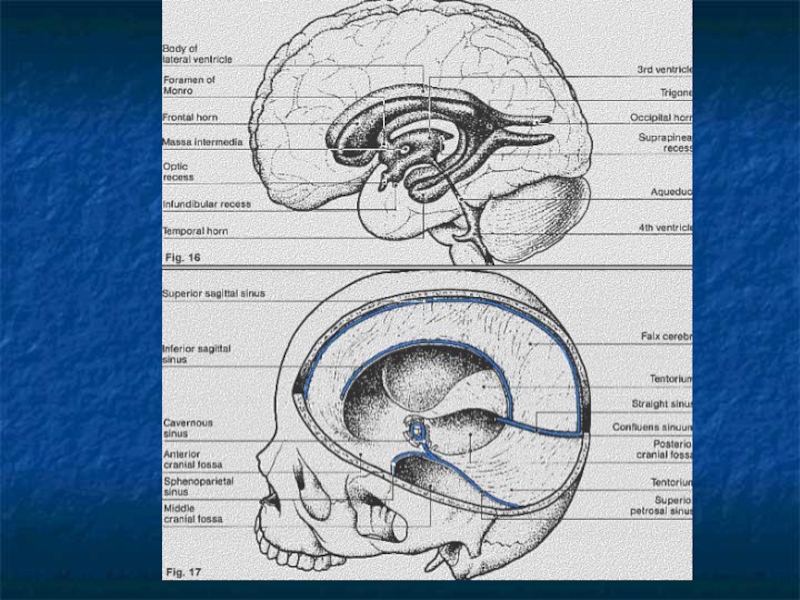

- 20. Серповидный отросток Намет мозжечка (схема и МР-изображение)
- 21. Типы дислокаций мозга 1-трансфальксная 2-латеральная транстенториальная (височно-тенториальная):
- 22. Подфальксная дислокация Дислокационная гидроцефалия левого желудочка (обструкция на уровне отверстий Монро)
- 23. Подфальксная дислокация Дислокационная гидроцефалия левого желудочка (обструкция на уровне отверстий Монро)
- 24. Латеральная транстенториальная дислокация
- 25. Нисходящая центральная транстенториальная дислокация (сдавление понтийных, межножковых цистерн за счет смещения среднего мозга)

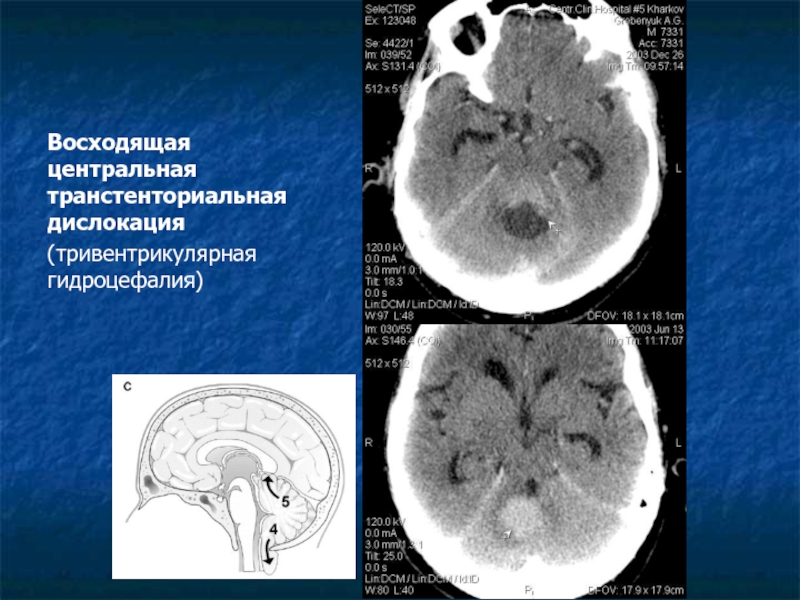

- 26. Восходящая центральная транстенториальная дислокация (тривентрикулярная гидроцефалия)
- 28. Гидроцефалия Дилатация желудочков мозга вследствие нарушения баланса
- 31. Латеральный желудочек 3-й желудочек
- 32. Обструктивная (некоммуникантная интравентрикулярная)гидроцефалия Обструкция ликворных путей за

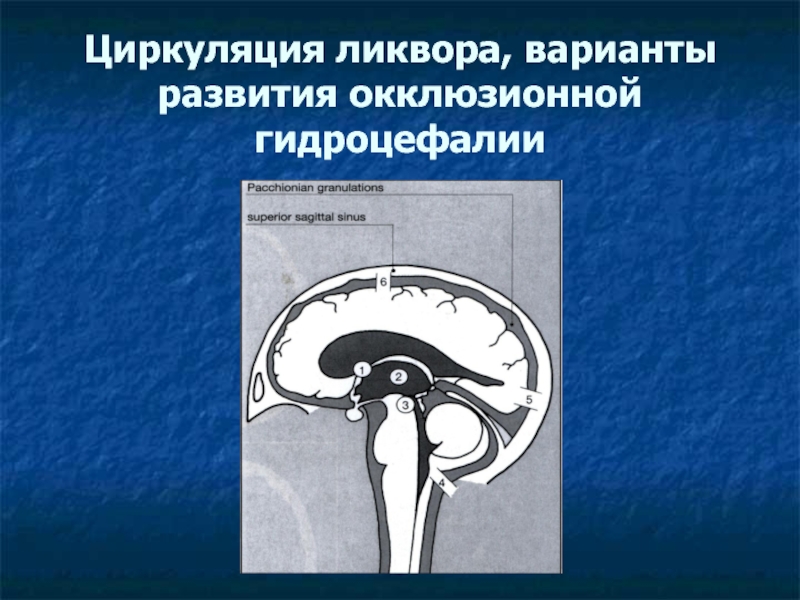

- 33. Циркуляция ликвора, варианты развития окклюзионной гидроцефалии
- 34. Окклюзионная гидроцефалия окклюзия на уровне отверстия Монро
- 35. Стеноз сильвиева водопровода. Окклюзионная гидроцефалия

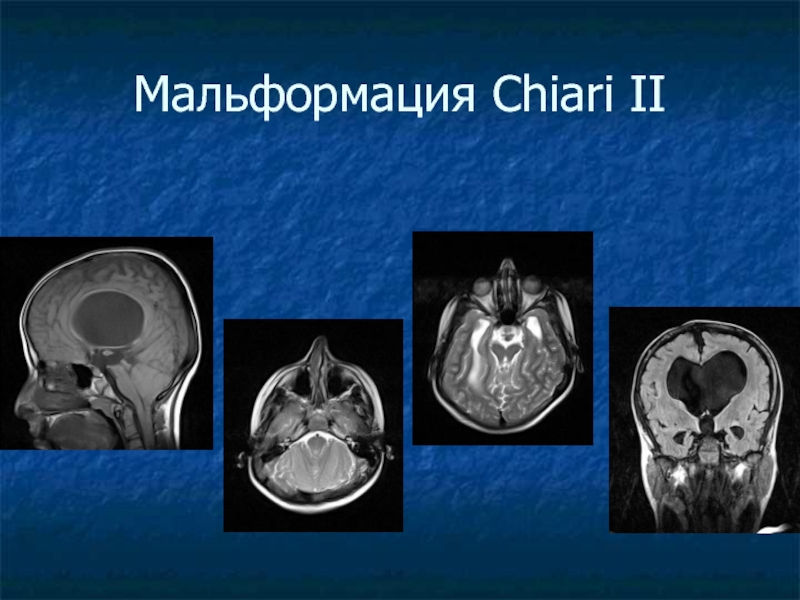

- 36. Мальформация Chiari II
- 37. Мальформация Chiari III
- 38. Гидроцефалия
- 39. Коммуникантная гидроцефалия Арезорбтивная (экстравентрикулярная обструкция) Причины: воспалительный процесс Субарахноидальные кровоизлияния Лептоменингиальный карциноматоз Венозная гипертензия
- 41. КТ-признаки поражения головного мозга Прямые признаки Очаговые
- 42. Артефакты
- 43. Внутримозговые кисты Арахноидальная киста Коллоидная киста Киста
- 44. Внутримозговые гиподенсивные очаги
- 45. Гиподенсивные очаги
- 46. Очаги содержащие жир Липома Дермоидная опухоль Тератома Менингиома
- 47. Межполушарная липома
- 48. Очаги накапливающие контрастное вещество
- 49. Очаги с кольцевидным накоплением контрастного вещества
- 50. Кальцинированные образования Краниофарингиомы Олигодендроглиомы Эппендимомы Астроцитомы
- 51. Внутримозговые патологические кальцификаты
- 52. Сalcifications of the basal ganlia (globi
- 53. Гиперденсивные некальцинированные очаги Лимфомы Менингиомы Медуллобластомы Кисты кармана Ратке Кровоизлияния Герминомы Коллоидные кисты

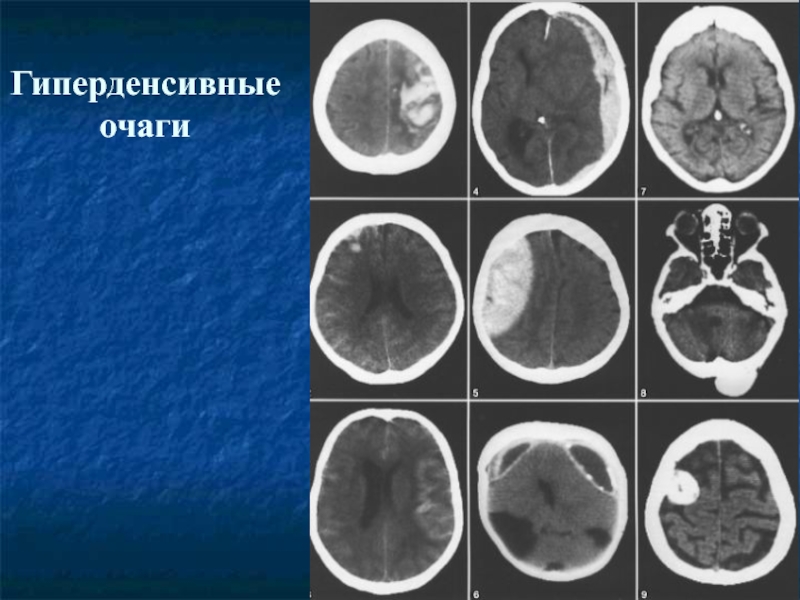

- 54. Гиперденсивные очаги
- 55. Гиперденсивные очаги
- 56. Очаги с геморрагическим компонентом Первичные опухоли Глиобластомы Эппендимомы Олигодендроглиомы Примитивные нейроэпителиальные опухоли Метастазы
Варианты плоскости сканирования при компьютерной томографии головного мозга ОМ - Орбитомеатальная плоскость DH – инфраорбитомеатальная плоскость SL – плоскость височной доли
Слайд 2Варианты плоскости сканирования при компьютерной томографии головного мозга
ОМ - Орбитомеатальная плоскость
DH
– инфраорбитомеатальная плоскость
SL – плоскость височной доли
SL – плоскость височной доли
Слайд 3Протоколы КТ головного мозга
КТ без контрастного усиления (пошаговое сканирование, толщина среза
3-5 мм
КТ с контрастным усилением неионное КВ (концентрация иода 300) 50,0 в/в струйно (пошаговое сканирование, толщина среза 3-5 мм
КТ-перфузия неионное КВ (концентрация
иода 300-370) – 40-50,0 мл, скорость 4-10 мл/сек, задержка 5 сек, 40-50 40-50 сек. сканирования на уровне базальных ядер
КТ-ангиография неионное КВ (концентрация
иода не менее 300) – 100,0 мл, скорость 3-4 мл/сек, задержка 18 сек, толщина среза 1,25 мм, pitch – 1, индекс реконструкции 0,7; кV - 120, mA -170)
КТ с контрастным усилением неионное КВ (концентрация иода 300) 50,0 в/в струйно (пошаговое сканирование, толщина среза 3-5 мм
КТ-перфузия неионное КВ (концентрация
иода 300-370) – 40-50,0 мл, скорость 4-10 мл/сек, задержка 5 сек, 40-50 40-50 сек. сканирования на уровне базальных ядер
КТ-ангиография неионное КВ (концентрация
иода не менее 300) – 100,0 мл, скорость 3-4 мл/сек, задержка 18 сек, толщина среза 1,25 мм, pitch – 1, индекс реконструкции 0,7; кV - 120, mA -170)
Слайд 11Базальные ганглии
слева - хвостатое ядро (white arrow) и скорлупа
(putamen) (white arrowhead).
Слайд 16

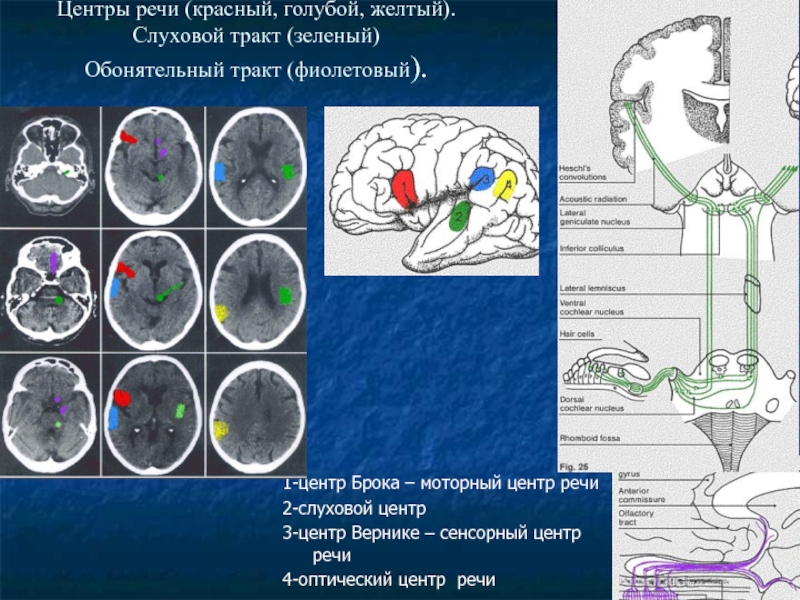

Центры речи (красный, голубой, желтый).
Слуховой тракт (зеленый)
Обонятельный тракт (фиолетовый).
1-центр
Брока – моторный центр речи
2-слуховой центр
3-центр Вернике – сенсорный центр речи
4-оптический центр речи
2-слуховой центр
3-центр Вернике – сенсорный центр речи
4-оптический центр речи
Слайд 18КТ-признаки поражения головного мозга
Прямые признаки
Очаговые изменения плотности вещества головного мозга (гиподенсивные,
изоденсивные, гиперденсивные)
Косвенные признаки
Различные виды дислокации мозговых структур и ликворной системы
Изменения размеров желудочков мозга и подпаутинных пространств
Косвенные признаки
Различные виды дислокации мозговых структур и ликворной системы
Изменения размеров желудочков мозга и подпаутинных пространств
Слайд 21Типы дислокаций мозга
1-трансфальксная
2-латеральная транстенториальная (височно-тенториальная): ункальная или парагиппокампальная
3-нисходящая транстенториальная
4- дислокация миндалин
в БЗО
5-восходящая транстенториальная
6-наружная (через дефект)
5-восходящая транстенториальная
6-наружная (через дефект)
Слайд 22Подфальксная дислокация
Дислокационная гидроцефалия левого желудочка (обструкция на уровне отверстий Монро)
Слайд 23Подфальксная дислокация
Дислокационная гидроцефалия левого желудочка (обструкция на уровне отверстий Монро)
Слайд 25Нисходящая центральная транстенториальная дислокация
(сдавление понтийных, межножковых цистерн за счет смещения среднего
мозга)
Слайд 28Гидроцефалия
Дилатация желудочков мозга вследствие нарушения баланса между продукцией и резорбцией СМЖ.
Необходимо
дифференцировать с атрофией мозга (дилатация желудочков ex vacoo)
и гидранэнцефалией (последствия массивного деструктивного процесса мозга в эмбриональном периоде – инфаркт, вирусная инфекция)
и гидранэнцефалией (последствия массивного деструктивного процесса мозга в эмбриональном периоде – инфаркт, вирусная инфекция)

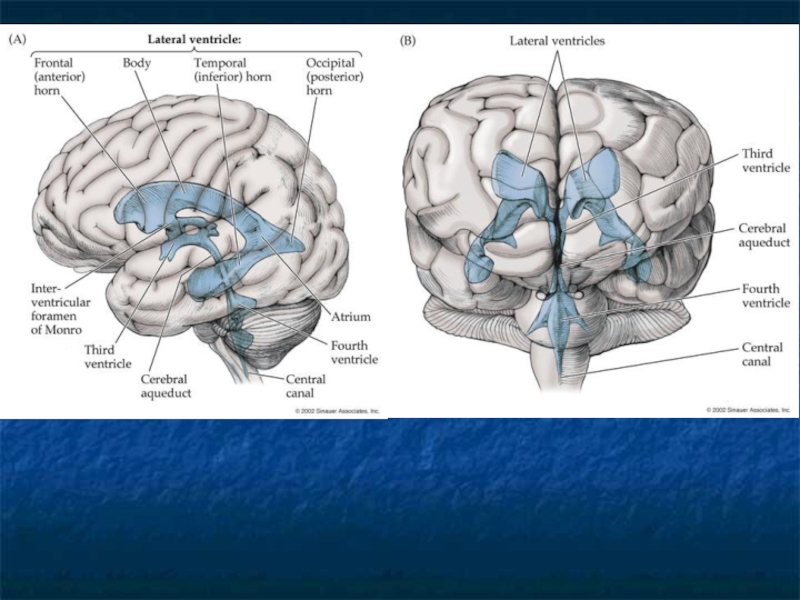

Слайд 31
Латеральный желудочек
3-й желудочек
4-й желудочек
Foramen of Monro
Aqueduct of Sylvii
Foramen of
Luschka and Magendi
Подпаутинное пространство
Ворсинками арахноидальных грануляций СПЖ всасывается
Слайд 32Обструктивная (некоммуникантная интравентрикулярная)гидроцефалия
Обструкция ликворных путей за счет окклюзии опухолью,
Нарушение оттока
ликвора за счет сужения ликворных путей – стеноз(глиоз) сильвиева водопровода, отверстия Монро
Врожденные аномалии (Dandy-Walker, Arnold Chiary)
Врожденные аномалии (Dandy-Walker, Arnold Chiary)
Слайд 39Коммуникантная
гидроцефалия
Арезорбтивная (экстравентрикулярная обструкция)
Причины: воспалительный процесс
Субарахноидальные кровоизлияния
Лептоменингиальный карциноматоз
Венозная гипертензия
Слайд 41КТ-признаки поражения головного мозга
Прямые признаки
Очаговые изменения плотности вещества головного мозга (гиподенсивные,
изоденсивные, гиперденсивные)
Косвенные признаки
Различные виды дислокации мозговых структур и ликворной системы
Изменения размеров желудочков мозга и подпаутинных пространств
Косвенные признаки
Различные виды дислокации мозговых структур и ликворной системы
Изменения размеров желудочков мозга и подпаутинных пространств
Слайд 43Внутримозговые кисты
Арахноидальная киста
Коллоидная киста
Киста кармана Ратке
Киста пинеальной области
Эпидермоидная киста
Дермоидная киста
Внутриопухолевая киста
Порэнцефалия
Паразитарные
кисты
Киста прозрачной перегородки
Киста прозрачной перегородки
Слайд 49Очаги
с кольцевидным накоплением контрастного вещества
Абсцесс
Глиомы
Метастазы
Рассеянный склероз
Подострые гематомы
Инфаркты
Слайд 50Кальцинированные образования
Краниофарингиомы
Олигодендроглиомы
Эппендимомы
Астроцитомы
Менингиомы
Хордомы
Хондросаркомы
Аневризмы
Токсоплазмоз
Цитомегаловирусная инфекция
Паразитарные поражения
Туберкуломы
Сосудистая мальформация Штурге-Вебера
Слайд 52Сalcifications of the basal ganlia (globi pallidi, striatum and subcortical white
matter).
Etiologies:
metabolic (hypoparathyroidism,
pseudohypoparathyroidism,
pseudopseudohypoparathy-roidism,hyperparathyroidis),
systemic,
infectious,
idiopathic
Слайд 53Гиперденсивные
некальцинированные очаги
Лимфомы
Менингиомы
Медуллобластомы
Кисты кармана Ратке
Кровоизлияния
Герминомы
Коллоидные кисты
Слайд 56Очаги
с геморрагическим компонентом
Первичные опухоли
Глиобластомы
Эппендимомы
Олигодендроглиомы
Примитивные нейроэпителиальные опухоли
Метастазы
