Основы построения инфокоммуникационных систем и сетей презентация
Содержание
- 1. Основы построения инфокоммуникационных систем и сетей
- 2. Общие определения
- 5. Уровни передачи
- 6. Абсолютные уровни, опорные значения

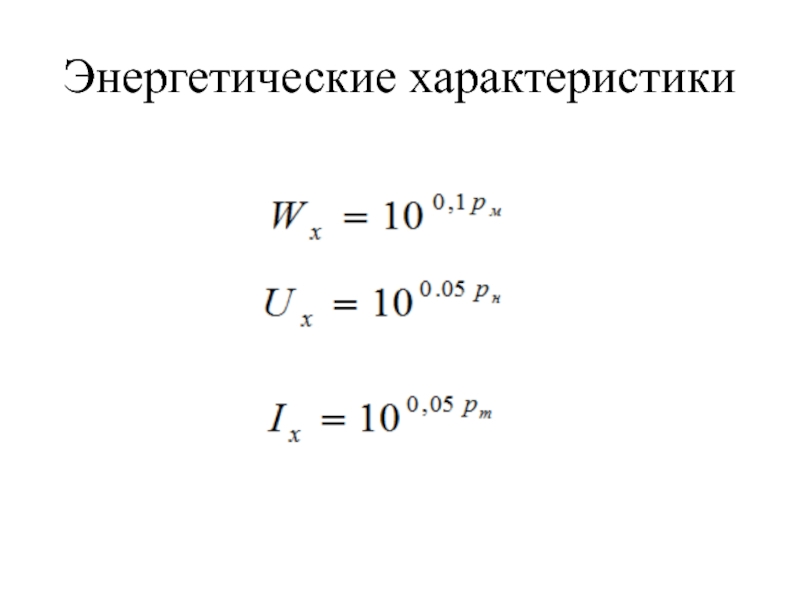

- 7. Энергетические характеристики
- 8. Взаимосвязь
- 9. Затухание и усиление
- 10. Диаграмма уровней
- 11. Первичные сигналы электросвязи
- 12. Основные параметры первичных сигналов длительность сигнала Тс
- 13. Основные параметры первичных сигналов эффективно передаваемая полоса частот объемом первичного сигнала количество информации
- 14. Речь ΔFТ = 0,3…3,4 кГц ηТ =
- 15. Средняя спектральная плотность мощности речевогосигнала
- 16. Динамические спектрограммы губно-зубного глухого щелевого согласного ф
- 17. спектр смычных согласных в полном и разговорном стилях
- 18. Средние нормированные корреляционные функции речевого сигнала
- 19. Функции плотности вероятностей речевых сигналов

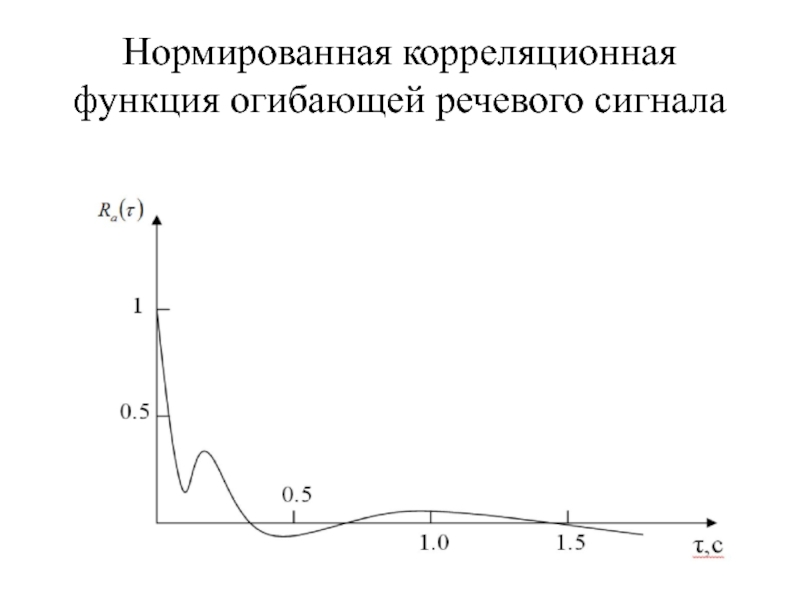

- 20. Нормированная корреляционная функция огибающей речевого сигнала

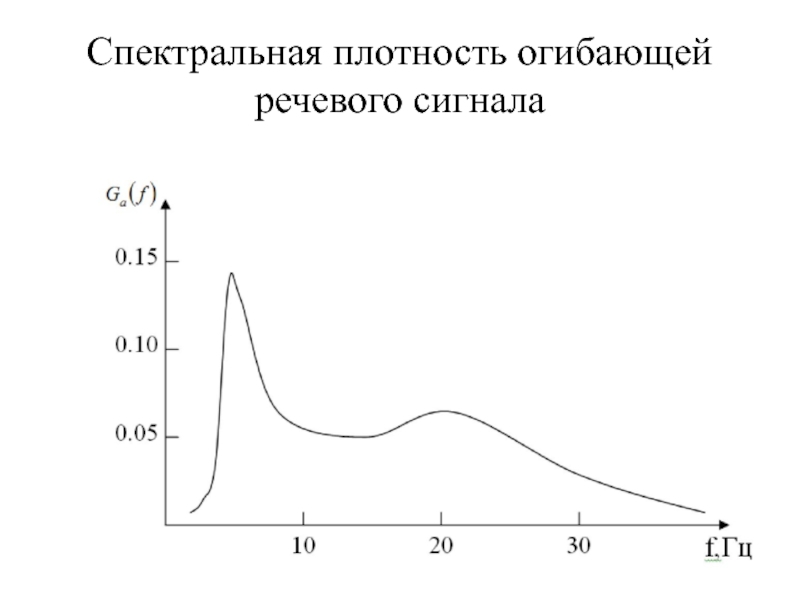

- 21. Спектральная плотность огибающей речевого сигнала
- 22. Одномерная плотность вероятностей огибающей речи
- 23. Сигналы звукового вещания ΔFзв = 30…15000
- 24. Факсимильные сигналы ΔF = 1,5 …250 кГц
- 25. Телевизионный сигнал ΔF = 6.25 МГц DТВ
- 26. Телевизионный сигнал
- 27. ТВЧ ГОСТ Р 53533 Экран 16:9 1920х1080
- 28. Телевидение Сверхвысокой Чёткости UHDTV В августе
- 29. КАНАЛЫ ПЕРЕДАЧИ
- 30. Основные параметры каналов передачи эффективно передаваемая полоса
- 31. Канал передачи как четырехполюсник
- 32. Типовая амплитудно -частотная характеристика канала
- 33. Шаблон допустимых отклонений ЧХ остаточного затухания канала передачи
- 34. Типовая фазо - частотная характеристика канала и характеристика ГВЗ
- 35. Нелинейные искажения Анг = 20 lg (U1г / Uтг ) шаблон
- 36. Типовые каналы передачи
- 37. Канал тональной частоты

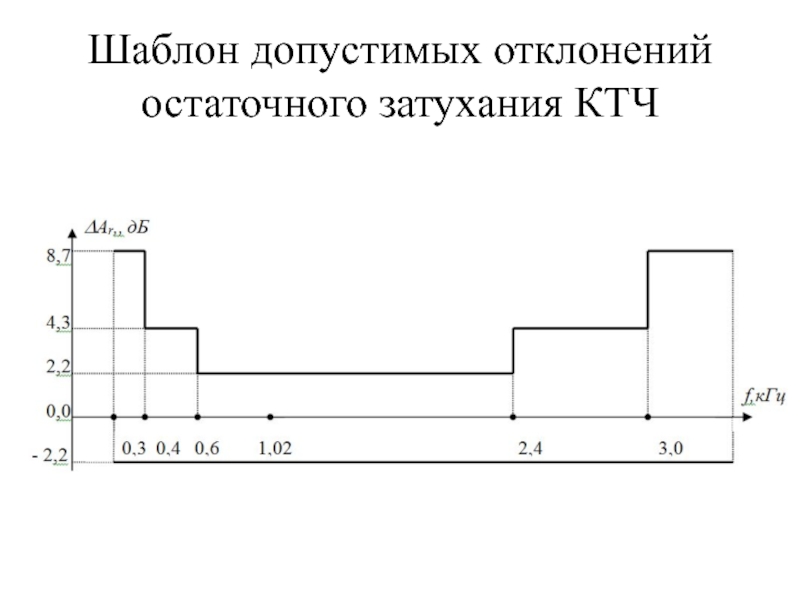

- 38. Шаблон допустимых отклонений остаточного затухания КТЧ
- 39. Неравномерность АЧХ для простого канала длиной 2500 км

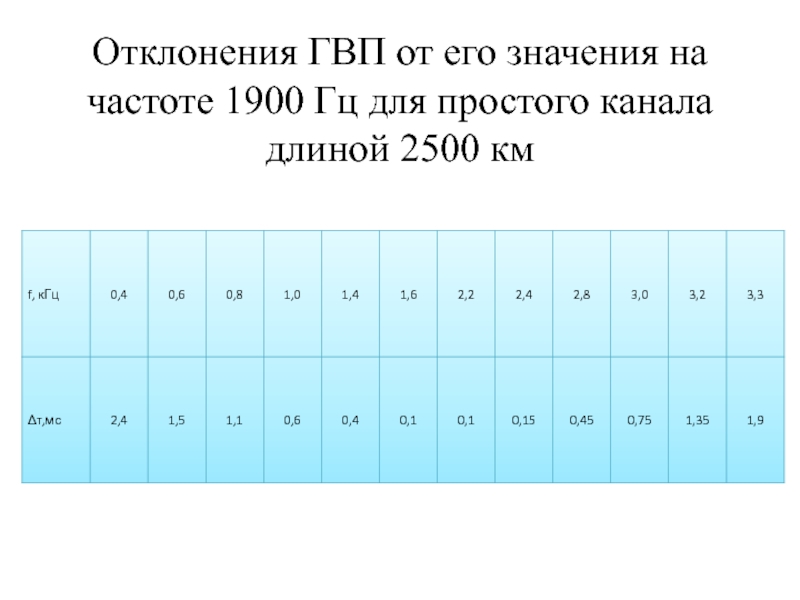

- 40. Отклонения ГВП от его значения на частоте 1900 Гц для простого канала длиной 2500 км
- 41. Затухание отражения ≤ 20 дБ
- 42. Широкополосные каналы
- 44. Цифровые каналы
- 45. основной цифровой канал (ОЦК) со скоростью передачи
- 46. Принципы построения двусторонних каналов
- 47. Однополосная четырехпроводная схема организации двусторонней телефонной связи
- 48. Однополосная двухпроводная схема организации двусторонней связи
- 49. Двухполосная двухпроводная схема организации двусторонней связи
- 50. Характеристики ослабления направляющих фильтров
- 51. Дуплексный усилитель однополосной четырехпроводной схемы
- 52. Дуплексный усилитель двухполосной двухпроводной организации связи
- 53. Обобщенная схема однополосной четырехпроводной системы двусторонней связи
- 54. Обобщенная структурная схема двустороннего канала
- 55. Двухпроводное окончание телефонного канала
- 56. Развязывающие устройства
- 57. Дифференциальная система

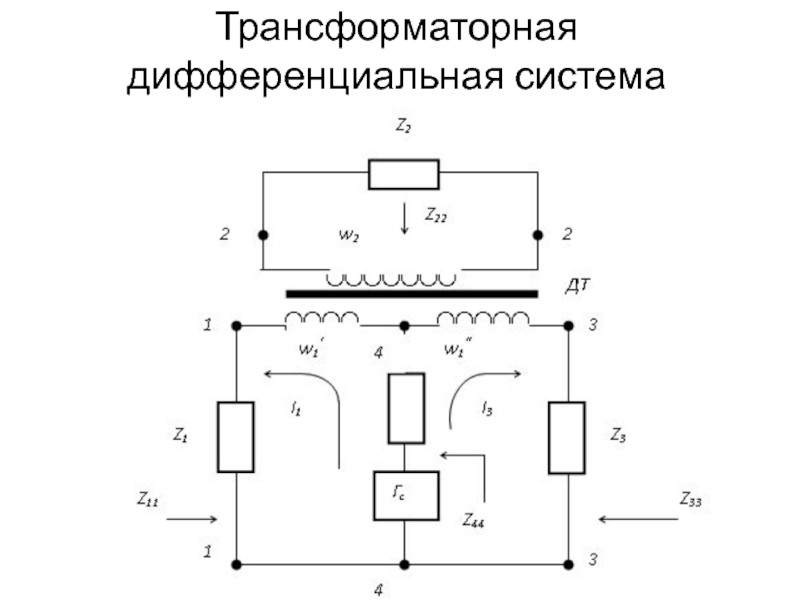

- 58. Трансформаторная дифференциальная система
- 59. Расчетные соотношения
- 60. Расчетные соотношения
- 61. Неуравновешенная дифсистема
- 62. Дифференциальная система на основе COMBO

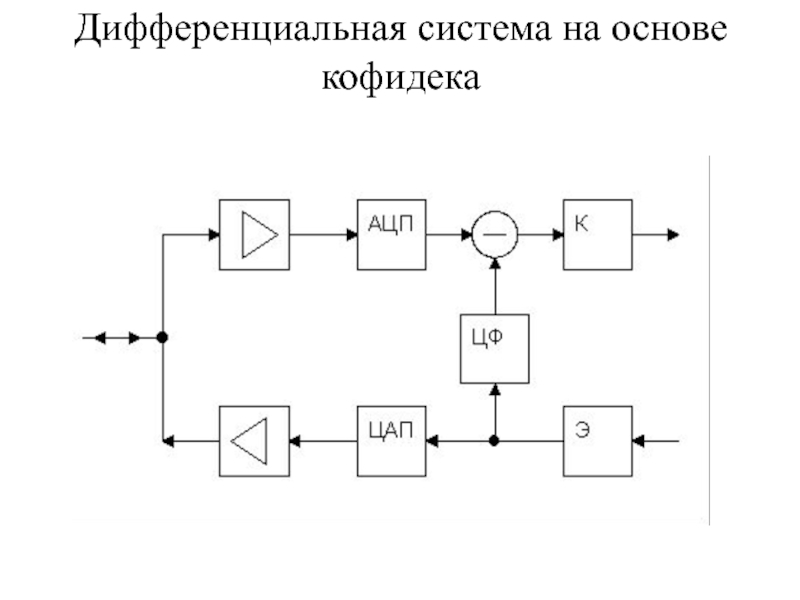

- 63. Дифференциальная система на основе кофидека
- 65. Самобалансирующаяся (адаптивная) дифференциальная система
- 66. Канал как замкнутая система
- 67. Искажения от обратной связи
- 68. Частотное разделение каналов (ЧРК)
- 69. Обобщенная структурная схема многоканальной системы передачи С1(t)
- 70. Унифицированное оборудование многоканальных систем передачи
- 71. Формирование канальных сигналов при амплитудной модуляции
- 72. Спектры сигналов u ω ω Ω
- 73. Модулированный сигнал
- 74. Фильтровой метод выделения одной боковой полосы
- 75. Схема КОО с ЧРК

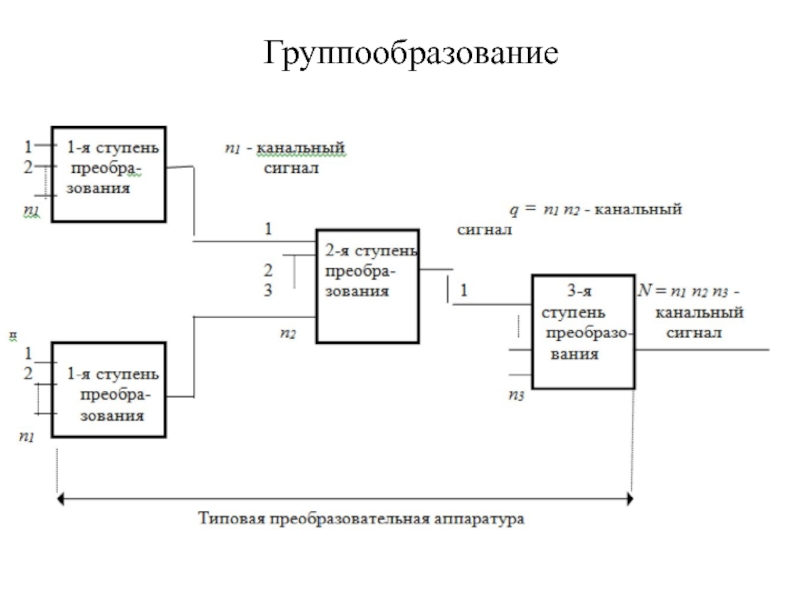

- 76. Группообразование

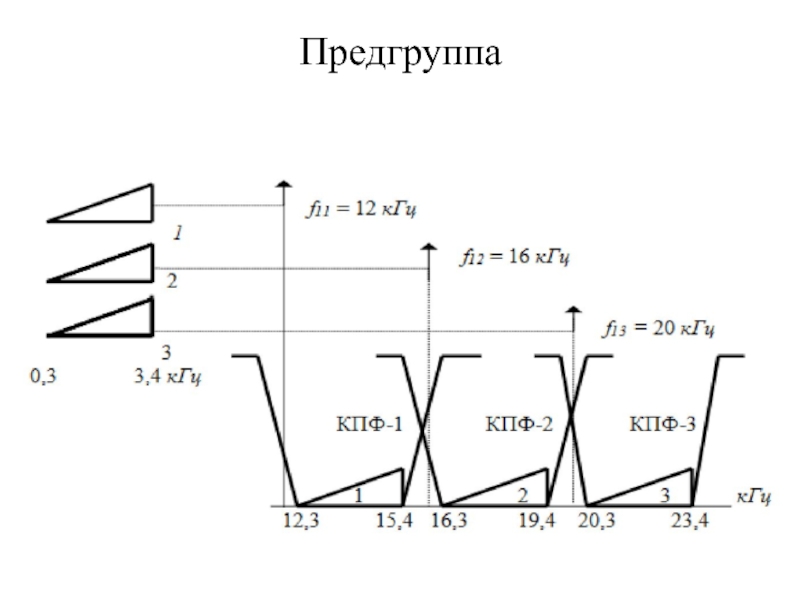

- 77. Предгруппа
- 78. Первичная группа
- 79. Вторичная группа
- 80. Линейный спектр К60
- 81. Основы построения цифровых систем передачи

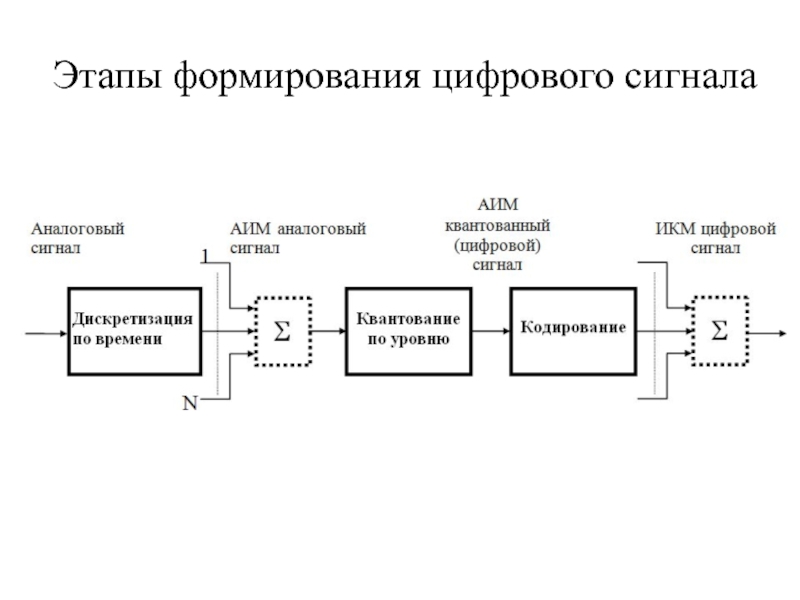

- 82. Этапы формирования цифрового сигнала
- 83. Дискретизация по времени
- 85. АЦП

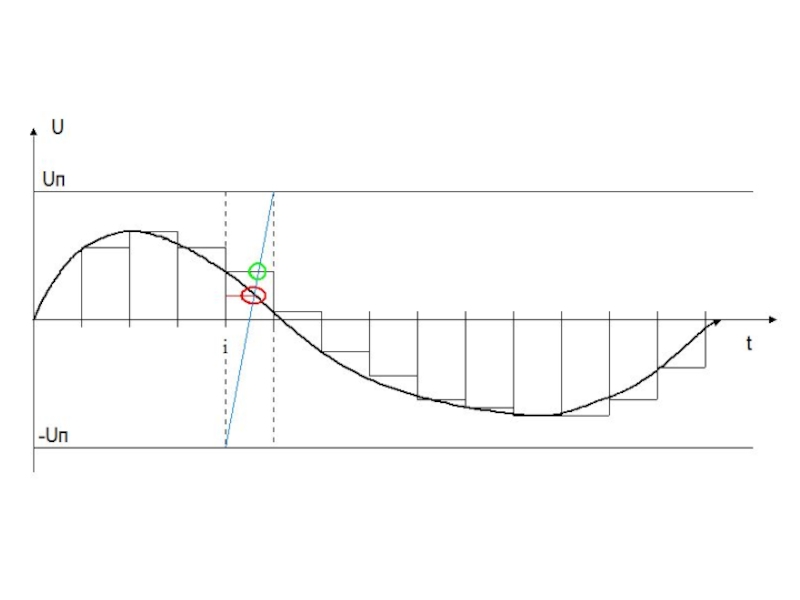

- 89. Процесс квантования по уровню и шумы квантования
- 90. Защищенность от шумов квантования и ограничения
- 91. Перегрузка
- 92. Перегрузка
- 94. Структурная схема регенератора
- 97. DS2153Q
- 98. Схема включения
- 99. Временные диаграммы
- 100. Волоконно – оптические системы передачи
- 101. Обобщенная структурная схема волоконно-оптической системы передачи
- 102. Возможность получения ОВ с параметрами, обеспечивающими расстояние
- 103. Высокая скрытность связи (утечка информации): ответвление сигнала
- 104. Соответствующим образом спроектированные ВОЛС относительно невосприимчивы к
- 105. Обобщенная структурная схема оптического передатчика
- 106. ПКГ
- 107. Лазер

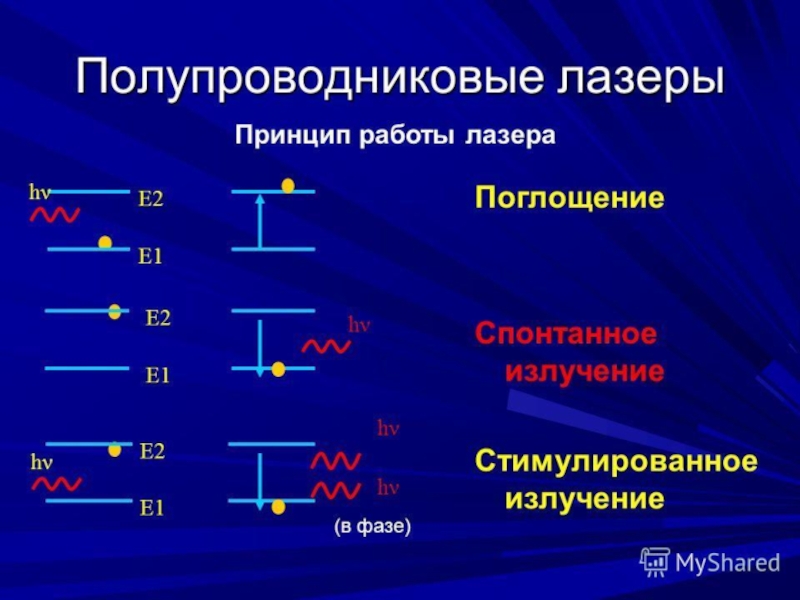

- 108. Когерентное излучение
- 109. Оптическое волокно

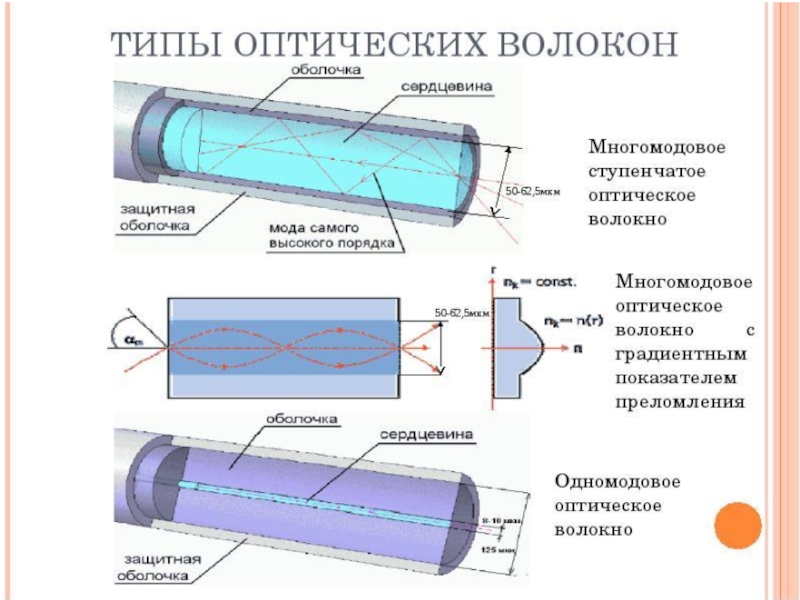

- 112. Конструкции волокон

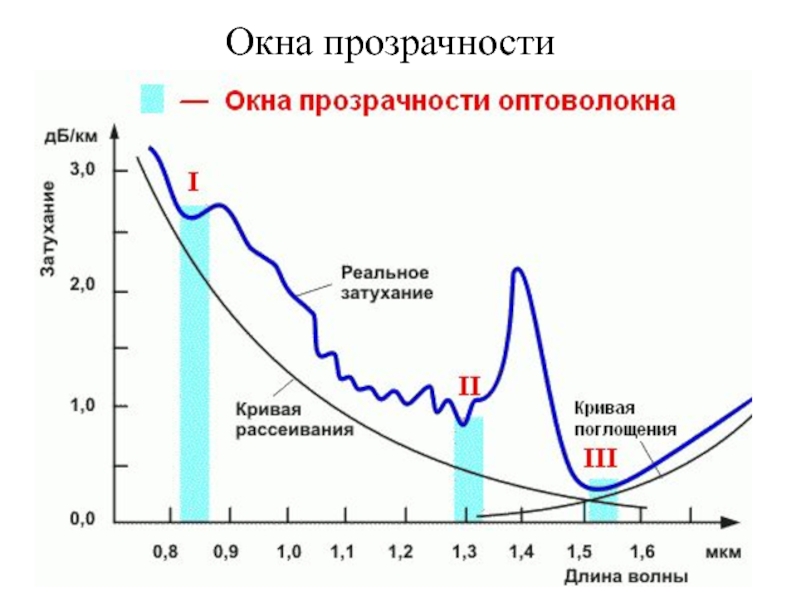

- 113. Окна прозрачности
- 114. Окна прозрачности
- 115. Диапазоны
- 116. Спектральное уплотнение (WDM)

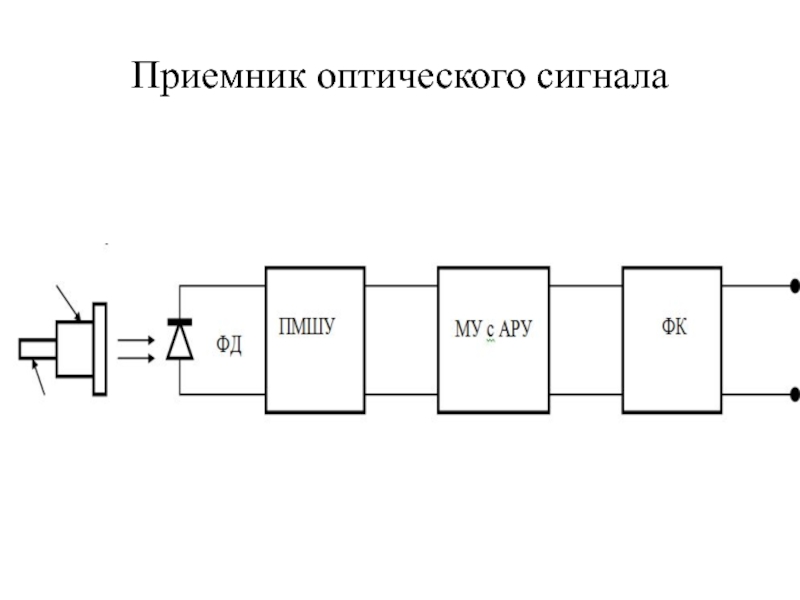

- 118. Приемник оптического сигнала
- 119. Оптический усилитель
- 120. Оптические усилители Усилители Фабри-Перо Усилители на волокне,
- 121. Оптический усилитель на примесном волокне
- 122. Основы построения радиосистем
- 124. Наименование диапазонов и полосы частот спутниковой связи

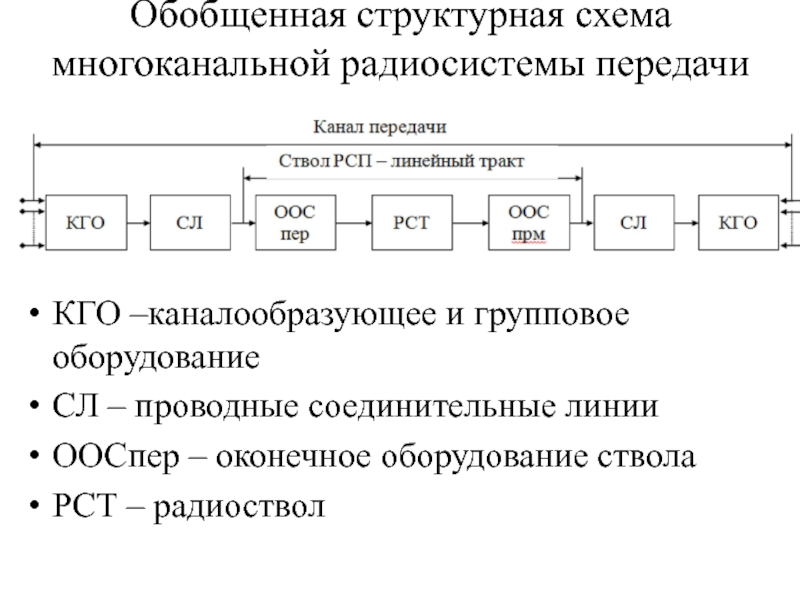

- 125. Обобщенная структурная схема многоканальной радиосистемы передачи КГО
- 126. Структурная схема радиолинии

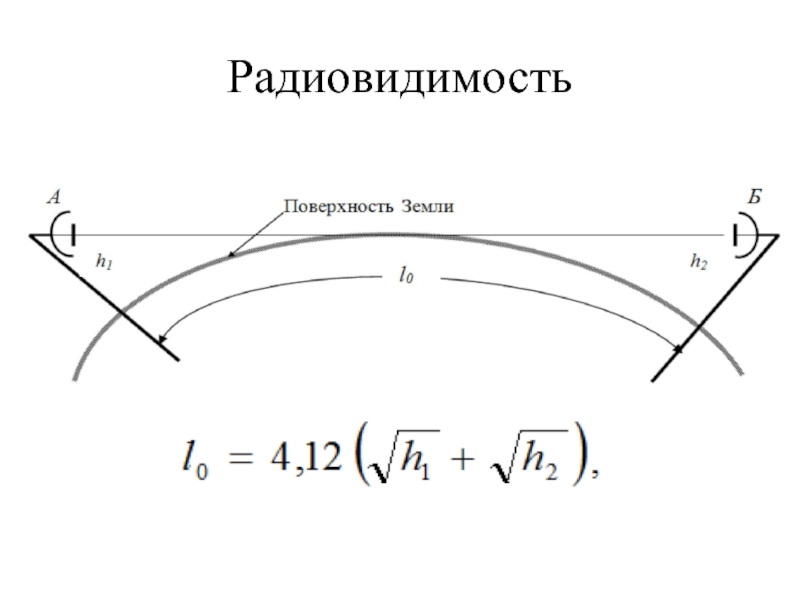

- 127. Радиовидимость
- 128. Радиорелейная линия передачи прямой видимости
- 129. Тропосферная радиорелейная линия
- 130. Спутниковая линия передачи F1 F2 F3 F4
- 131. Carrier – In – Carrier
- 132. Амплитудная модуляция
- 133. АМ
- 134. Частотная модуляция
- 135. ЧМ сигнал
- 136. Функции Бесселя
- 137. Спектр ЧМ сигнала
- 138. Комплексный стереосигнал
- 139. УКВ - ЧМ
- 140. FM
- 141. QPSK
- 142. Модулятор ФМ-4 (QPSK)
- 143. Фильтр Найквиста
- 144. АЧХ фильтра Найквиста
Общие определения
Слайд 12Основные параметры первичных сигналов
длительность сигнала Тс
средняя мощность
максимальная мощность Wмакс
минимальная мощность
Wмин
динамический диапазон Dc
пикфактор Qc
защищенность
динамический диапазон Dc
пикфактор Qc
защищенность
Слайд 13Основные параметры первичных сигналов
эффективно передаваемая полоса частот
объемом первичного сигнала
количество информации
Слайд 14Речь
ΔFТ = 0,3…3,4 кГц
ηТ = 0,25…0,35
WминТ = 0,1 мкВт0
WсрТ = 88
мкВт0
WмаксТ =2220 мкВт0
DТ = 43 дБ
QТ = 14 дБ
IТ = 10000 бит/с
WмаксТ =2220 мкВт0
DТ = 43 дБ
QТ = 14 дБ
IТ = 10000 бит/с
Слайд 16Динамические спектрограммы губно-зубного глухого щелевого согласного ф в симметричных слогах гласный
– ф – гласный: [уфУ], [офО]
Слайд 23Сигналы звукового вещания
ΔFзв = 30…15000 Гц
Wмакс.зв = 8000 мкВт0
Wср.зв =
923 мкВт0 при усреднении за час
2230 мкВт0 – за минуту
4500 мкВт0 – за секунду
Dзв = 65 дБ
Потенциальная информационная емкость
140…200 кбит/с
2230 мкВт0 – за минуту
4500 мкВт0 – за секунду
Dзв = 65 дБ
Потенциальная информационная емкость
140…200 кбит/с
Слайд 25Телевизионный сигнал
ΔF = 6.25 МГц
DТВ = 40 дБ
IТВ = 6,64⋅ 6,0⋅106
lg 100 ≅ 80 Мбит/с
АТВ = не менее 48 дБ
Qмакс.тв = 4,8 дБ
АТВ = не менее 48 дБ
Qмакс.тв = 4,8 дБ

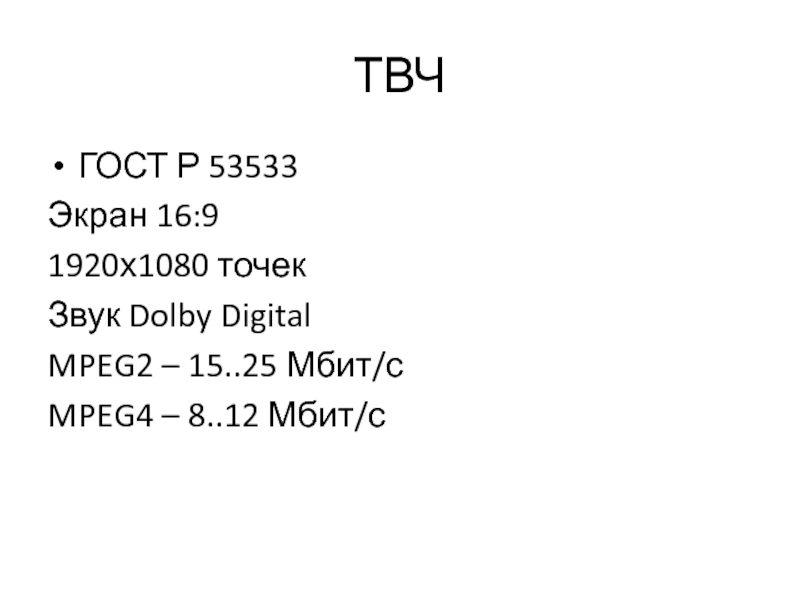

Слайд 27ТВЧ
ГОСТ Р 53533
Экран 16:9
1920х1080 точек
Звук Dolby Digital
MPEG2 – 15..25 Мбит/с
MPEG4 –
8..12 Мбит/с
Слайд 28Телевидение Сверхвысокой Чёткости UHDTV
В августе 2012 года были приняты два набора
стандартов цифрового телевидения
4K UHD TV 2160p с разрешением 3840х2160 и
8K UHDTV 4320p. Super Hi-Vision 7680х4320
4K UHD TV 2160p с разрешением 3840х2160 и
8K UHDTV 4320p. Super Hi-Vision 7680х4320
Слайд 30Основные параметры каналов передачи
эффективно передаваемая полоса частот ΔFк
время предоставления Тк
динамический
диапазон Dк
емкость или объем Vк = Dк Fк Tк
защищенность
пропускная способность
емкость или объем Vк = Dк Fк Tк
защищенность
пропускная способность
Слайд 45основной цифровой канал (ОЦК) со скоростью передачи 64 (1±50⋅10-6) кбит/с;
субпервичный цифровой
канал (СПЦК) со скоростью передачи 480 (1±50⋅10-6) кбит/с;
первичный цифровой канал (ПЦК) со скоростью передачи 2048 (1±50⋅10-6) кбит/с;
вторичный цифровой канал (ВЦК) со скоростью передачи 8448 (1±30⋅10-6) кбит/с;
третичный цифровой канал (ТЦК) со скоростью передачи 34368 (1±20⋅10-6) кбит/с;
четверичный цифровой канал (ЧЦК) со скоростью передачи 139264 (1±15⋅10-6) кбит/с.
первичный цифровой канал (ПЦК) со скоростью передачи 2048 (1±50⋅10-6) кбит/с;
вторичный цифровой канал (ВЦК) со скоростью передачи 8448 (1±30⋅10-6) кбит/с;
третичный цифровой канал (ТЦК) со скоростью передачи 34368 (1±20⋅10-6) кбит/с;
четверичный цифровой канал (ЧЦК) со скоростью передачи 139264 (1±15⋅10-6) кбит/с.

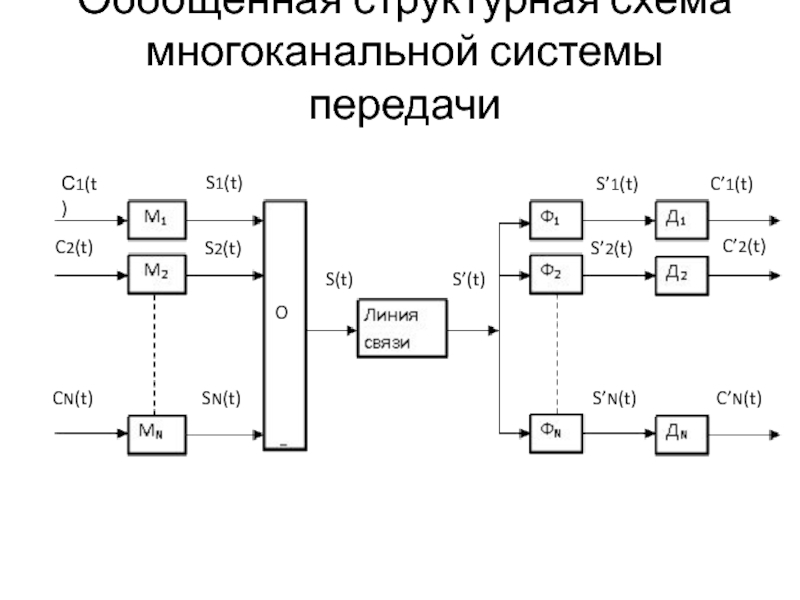

Слайд 69Обобщенная структурная схема многоканальной системы передачи
С1(t)
C2(t)
CN(t)
S1(t)
S2(t)
SN(t)
O
S(t)
S’(t)
S’1(t)
S’2(t)
S’N(t)
C’1(t)
C’2(t)
C’N(t)
Слайд 72Спектры сигналов
u
ω
ω
Ω
ω+Ω
ω-Ω
Uвб = 0,5mUω
Uнб=0,5mUω
UΩ
Uω
W
Ω1
Ω2
Uω
0,5mΩi Uω
0,5mΩi Uω
ω - Ω 2
ω
+ Ω2
Слайд 102Возможность получения ОВ с параметрами, обеспечивающими расстояние между ретрансляторами не менее
100…150 км.
Производство оптических кабелей (ОК) с малыми габаритными размерами и массой при высокой информационной пропускной способности.
Отсутствие в конструкции ОК цветных металлов (медь, свинец, алюминий), постоянное и непрерывное снижение стоимости производства ОК и совершенствование технологии их производства.
Высокая защищенность от внешних электромагнитных воздействий и переходных помех.
Производство оптических кабелей (ОК) с малыми габаритными размерами и массой при высокой информационной пропускной способности.
Отсутствие в конструкции ОК цветных металлов (медь, свинец, алюминий), постоянное и непрерывное снижение стоимости производства ОК и совершенствование технологии их производства.
Высокая защищенность от внешних электромагнитных воздействий и переходных помех.

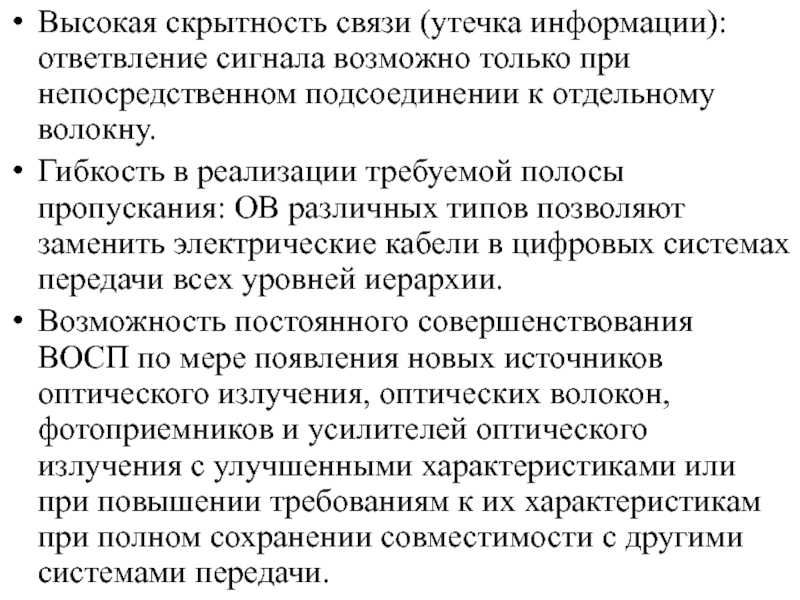

Слайд 103Высокая скрытность связи (утечка информации): ответвление сигнала возможно только при непосредственном
подсоединении к отдельному волокну.
Гибкость в реализации требуемой полосы пропускания: ОВ различных типов позволяют заменить электрические кабели в цифровых системах передачи всех уровней иерархии.
Возможность постоянного совершенствования ВОСП по мере появления новых источников оптического излучения, оптических волокон, фотоприемников и усилителей оптического излучения с улучшенными характеристиками или при повышении требованиям к их характеристикам при полном сохранении совместимости с другими системами передачи.
Гибкость в реализации требуемой полосы пропускания: ОВ различных типов позволяют заменить электрические кабели в цифровых системах передачи всех уровней иерархии.
Возможность постоянного совершенствования ВОСП по мере появления новых источников оптического излучения, оптических волокон, фотоприемников и усилителей оптического излучения с улучшенными характеристиками или при повышении требованиям к их характеристикам при полном сохранении совместимости с другими системами передачи.
Слайд 104Соответствующим образом спроектированные ВОЛС относительно невосприимчивы к неблагоприятным температурным условиям и
влажности и могут быть использованы для подводных кабелей.
Надежная техника безопасности (безвредность во взрывоопасных средах, отсутствие искрения и короткого замыкания), возможность обеспечения полной электрической изоляции и др.
Надежная техника безопасности (безвредность во взрывоопасных средах, отсутствие искрения и короткого замыкания), возможность обеспечения полной электрической изоляции и др.
Слайд 120Оптические усилители
Усилители Фабри-Перо
Усилители на волокне, использующие бриллюэновское расстояние
Усилители на волокне, использующие
рамановское расстояние
Полупроводниковые лазерные усилители (ППЛУ)
Усилители на примесном волокне
Полупроводниковые лазерные усилители (ППЛУ)
Усилители на примесном волокне
Слайд 124Наименование диапазонов и полосы частот спутниковой связи
L –диапазон 1452-1550 МГц и
1610-1710 МГц
S – диапазон 1930 – 2700 МГц
C – диапазон 3400 -5250 МГц и 5725 – 7075 МГц
X – диапазон 7250 – 8400 МГц
Ku – диапазон 10,70 - 12,75 ГГц и 12,75 - 14,80 ГГц
Ka – диапазон 15,40 - 26,50 ГГц и 27,00 - 30,20 ГГц
K – диапазон 84,0 - 86,0 ГГц
S – диапазон 1930 – 2700 МГц
C – диапазон 3400 -5250 МГц и 5725 – 7075 МГц
X – диапазон 7250 – 8400 МГц
Ku – диапазон 10,70 - 12,75 ГГц и 12,75 - 14,80 ГГц
Ka – диапазон 15,40 - 26,50 ГГц и 27,00 - 30,20 ГГц
K – диапазон 84,0 - 86,0 ГГц
Слайд 125Обобщенная структурная схема многоканальной радиосистемы передачи
КГО –каналообразующее и групповое оборудование
СЛ –
проводные соединительные линии
ООСпер – оконечное оборудование ствола
РСТ – радиоствол
ООСпер – оконечное оборудование ствола
РСТ – радиоствол
