Алгебра логики презентация

Содержание

Слайд 1*
Алгебра логики

Слайд 2*

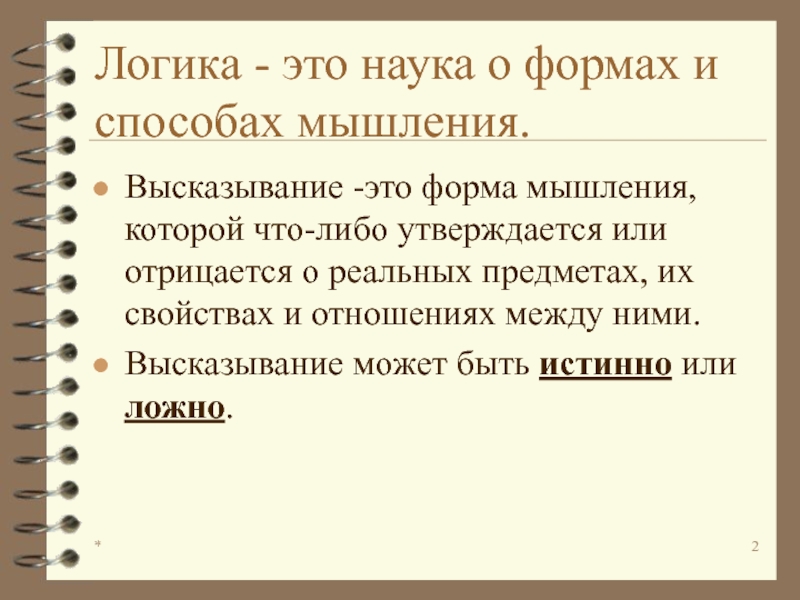

Логика - это наука о формах и способах мышления.
Высказывание -это форма

мышления, которой что-либо утверждается или отрицается о реальных предметах, их свойствах и отношениях между ними.
Высказывание может быть истинно или ложно.

Слайд 3*
В алгебре высказываний высказывания обозначаются именами логических переменных, которые могут принимать

лишь два значения «истинно» и «ложно».
Истинно =1
Ложно=0

Слайд 4*

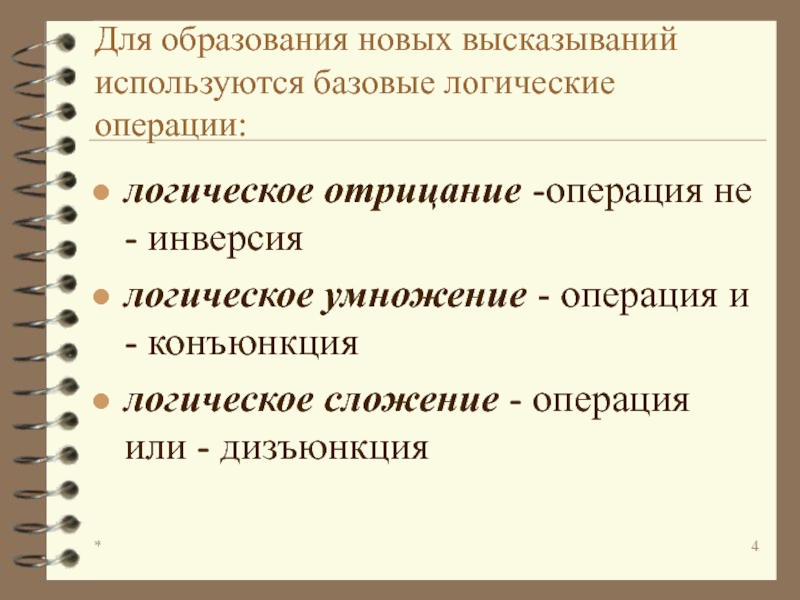

Для образования новых высказываний используются базовые логические операции:
логическое отрицание -операция не

- инверсия
логическое умножение - операция и - конъюнкция
логическое сложение - операция или - дизъюнкция

Слайд 5*

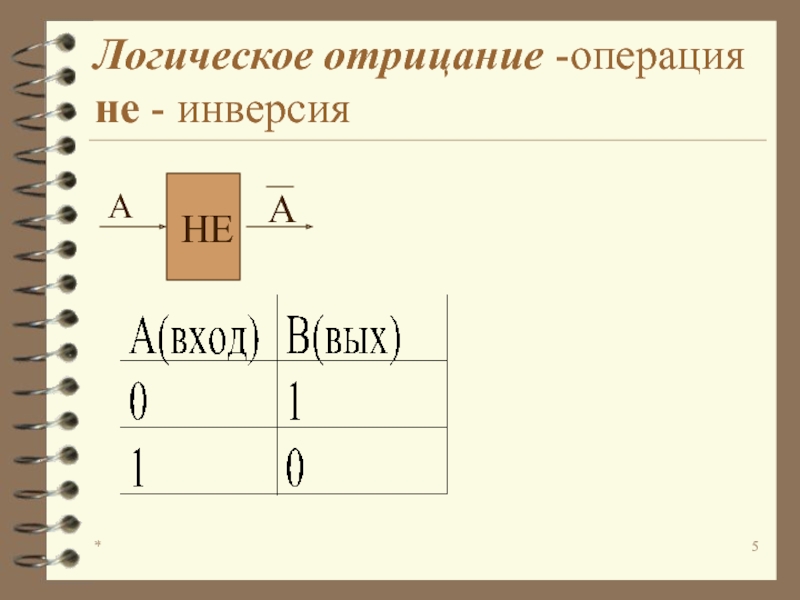

Логическое отрицание -операция не - инверсия
НЕ
А
А

Слайд 6*

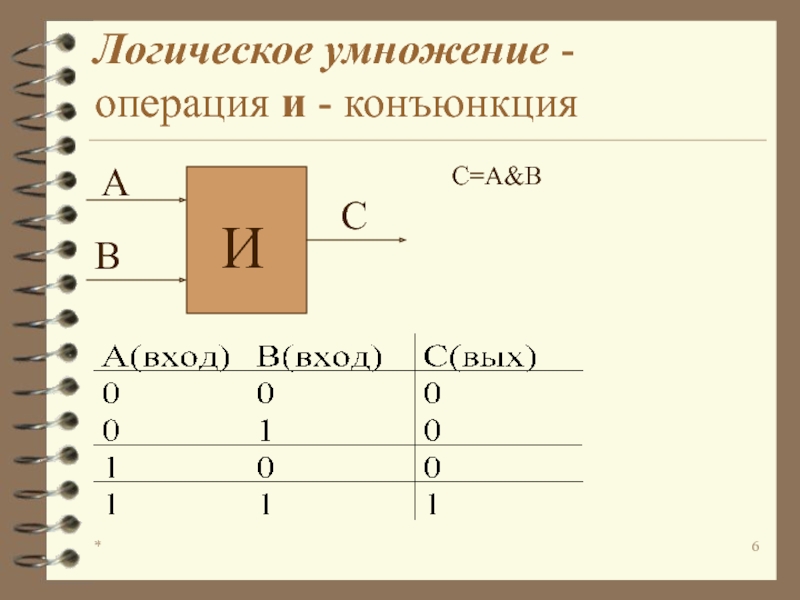

Логическое умножение - операция и - конъюнкция
C=A&B

Слайд 7*

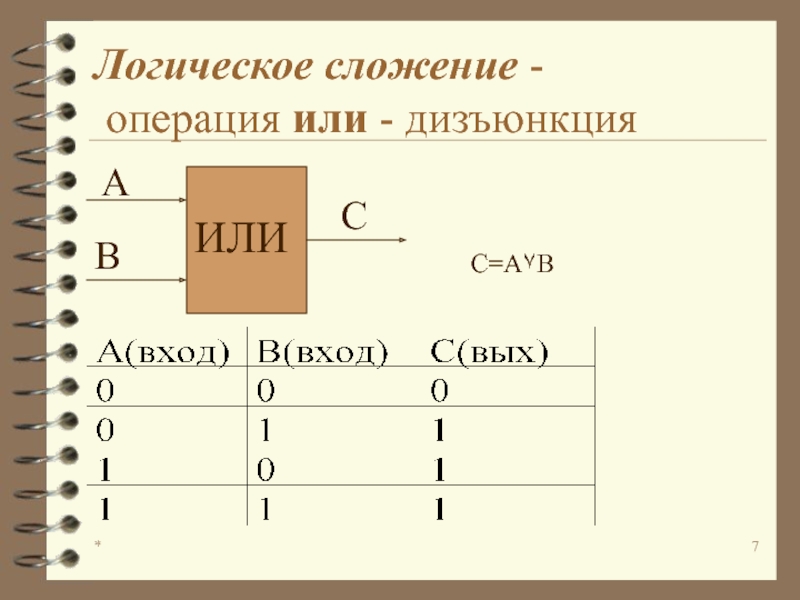

Логическое сложение - операция или - дизъюнкция

ИЛИ
А
В
С
C=A۷B

Слайд 8*

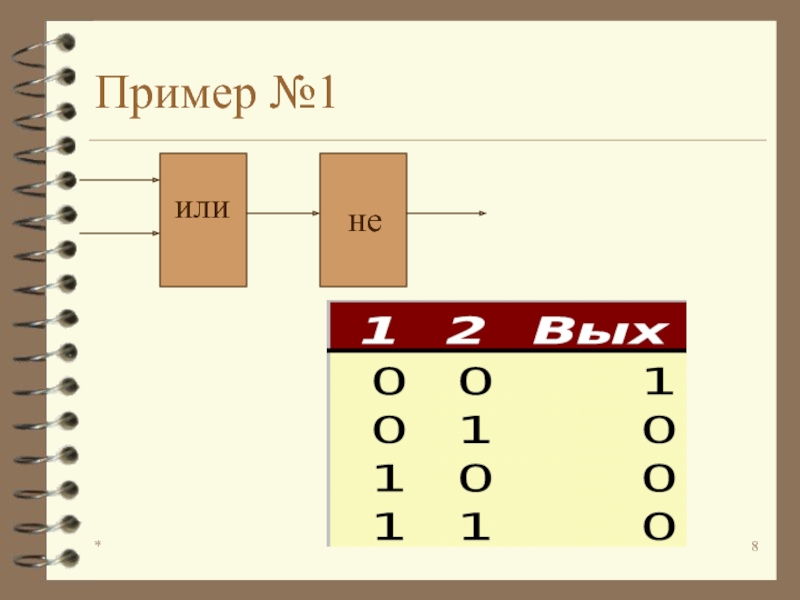

Пример №1

Слайд 9*

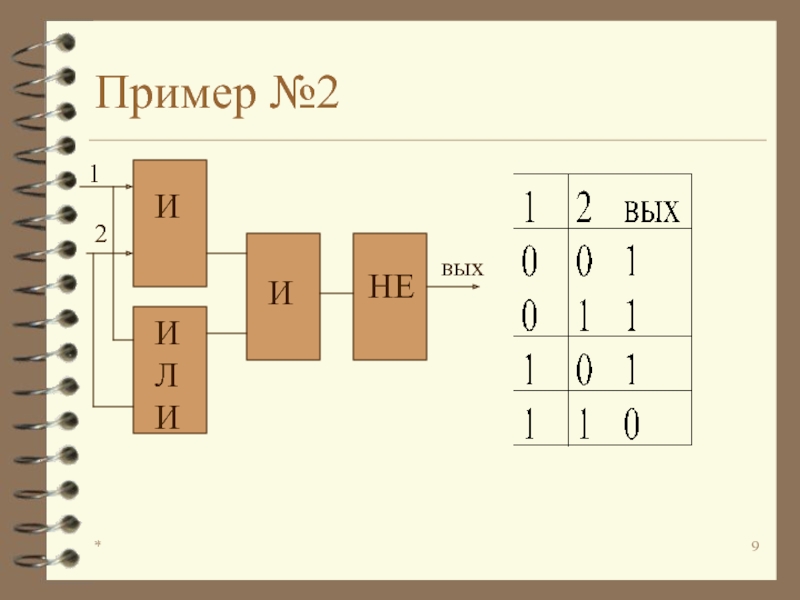

Пример №2
вых

Слайд 10*

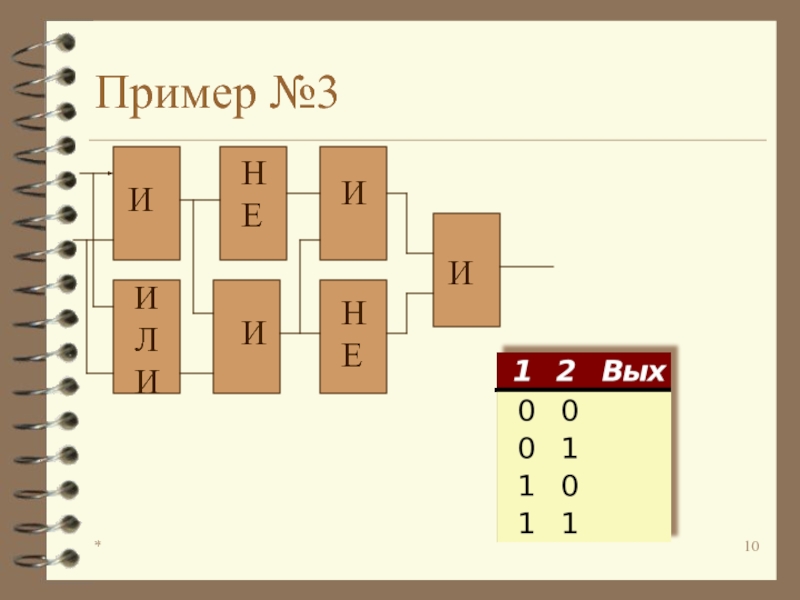

Пример №3

Слайд 11*

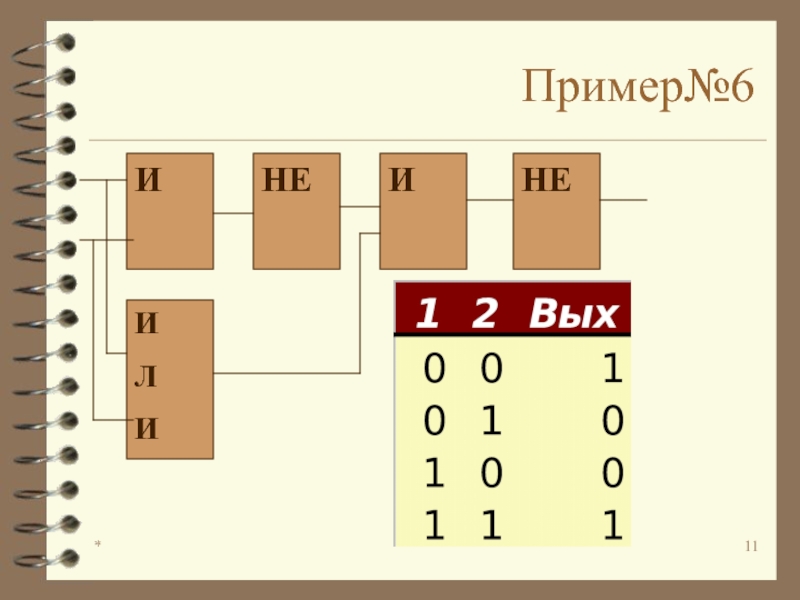

Пример№6

Слайд 12*

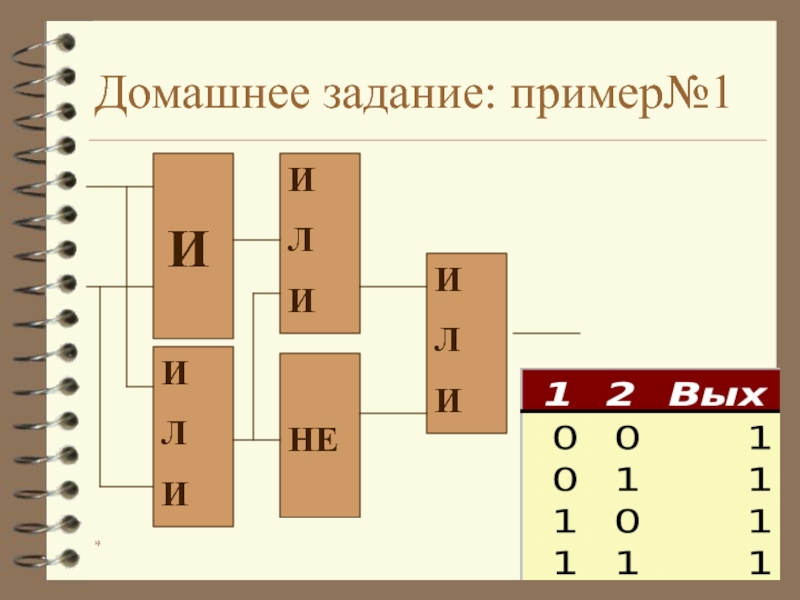

Домашнее задание: пример№1

Слайд 13*

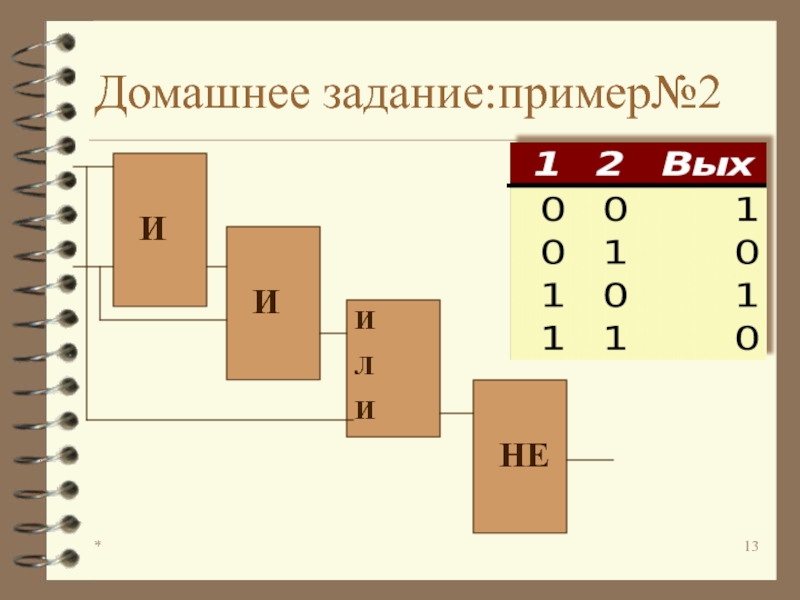

Домашнее задание:пример№2

Слайд 14*

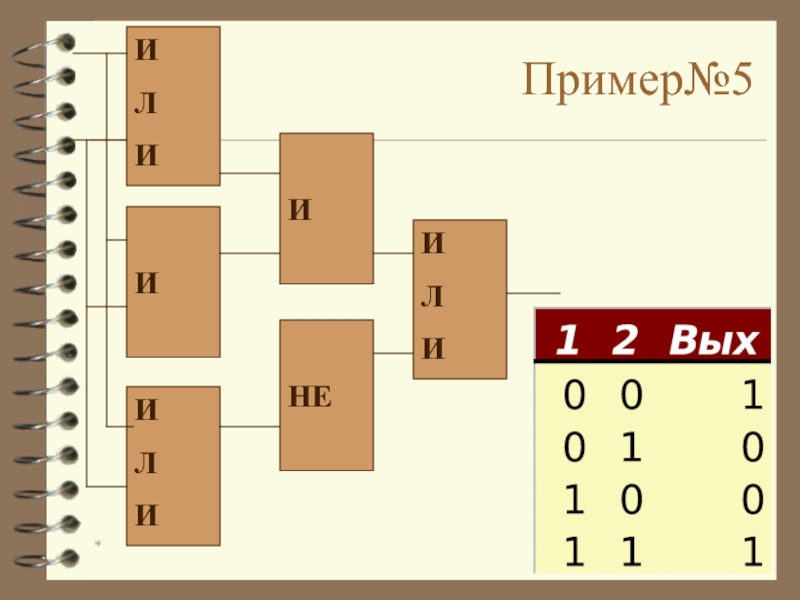

Пример№5

Слайд 15*

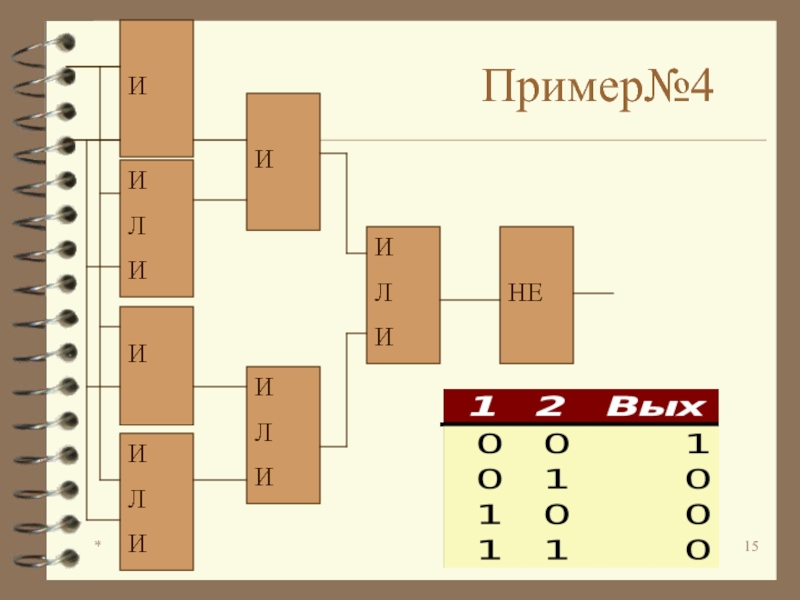

Пример№4

Слайд 16*

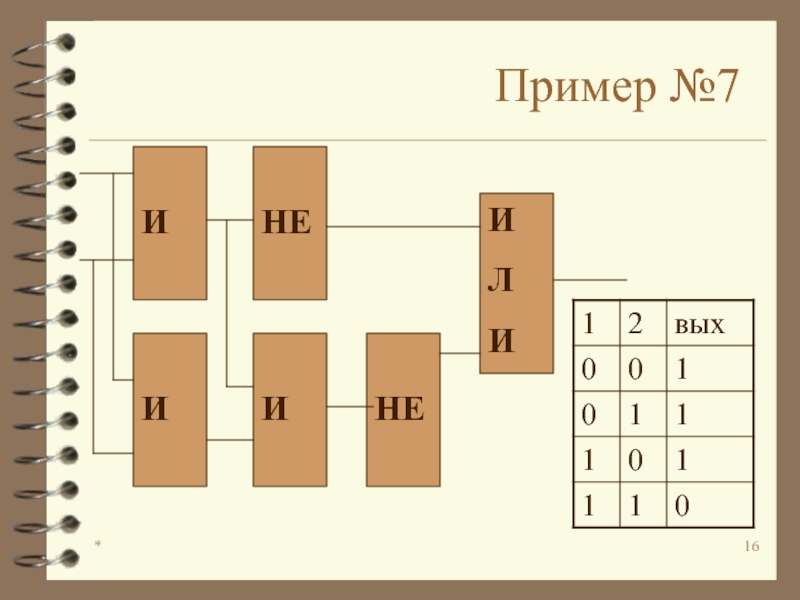

Пример №7

Слайд 17*

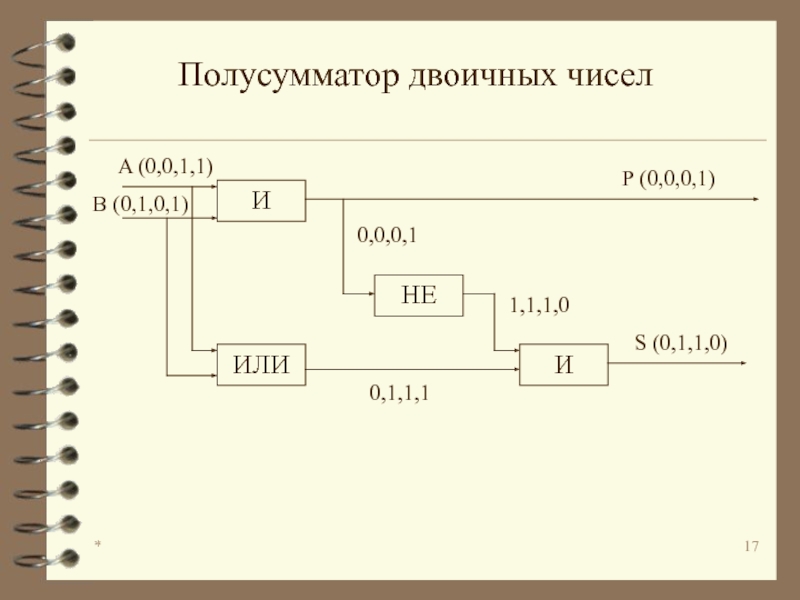

Полусумматор двоичных чисел

Слайд 18*

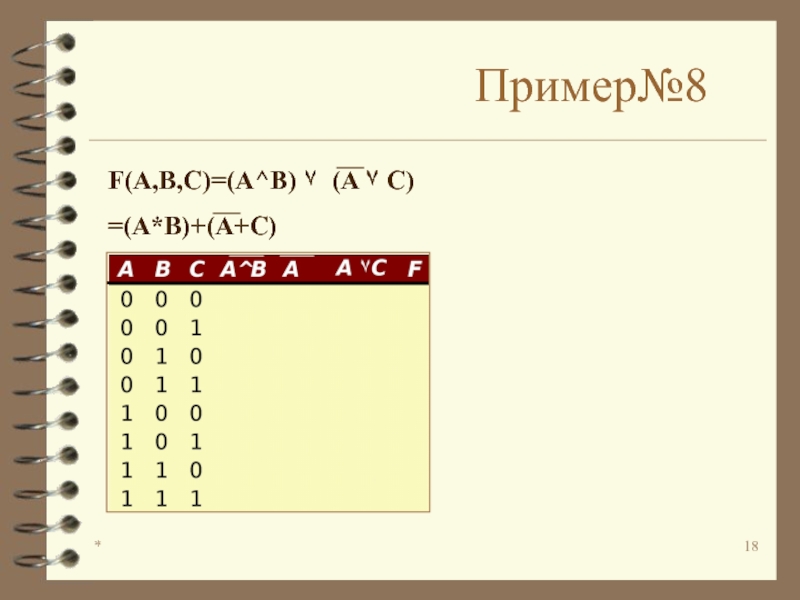

Пример№8
F(A,B,C)=(A^B) ۷ (A ۷ C)
=(A*B)+(A+C)

Слайд 19*

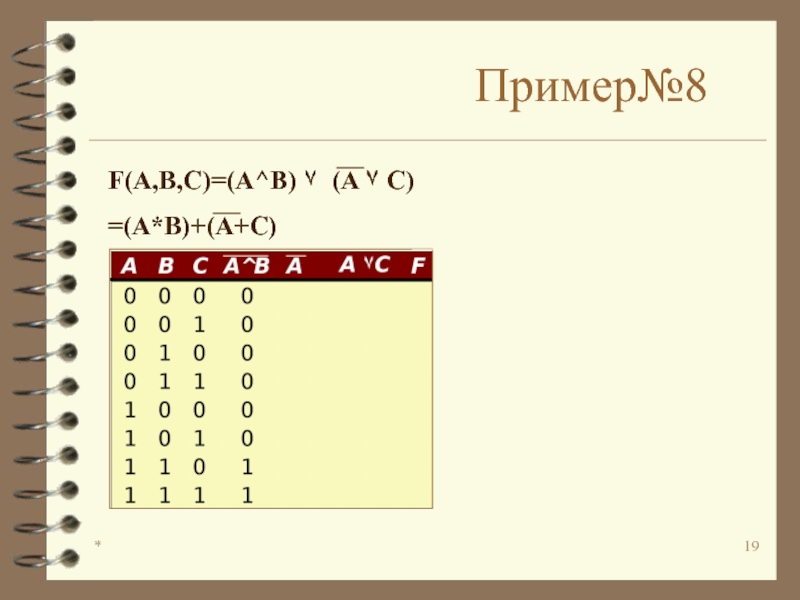

Пример№8
F(A,B,C)=(A^B) ۷ (A ۷ C)
=(A*B)+(A+C)

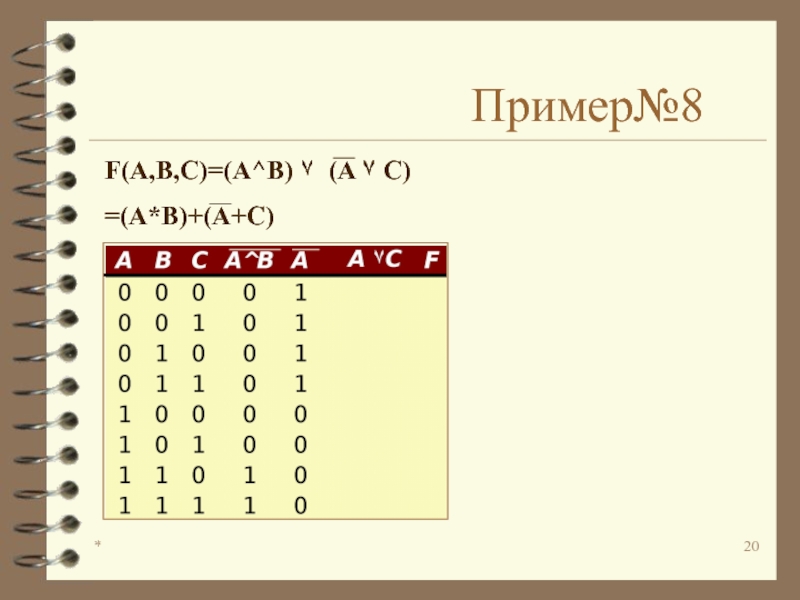

Слайд 20*
Пример№8
F(A,B,C)=(A^B) ۷ (A ۷ C)
=(A*B)+(A+C)

Слайд 21*

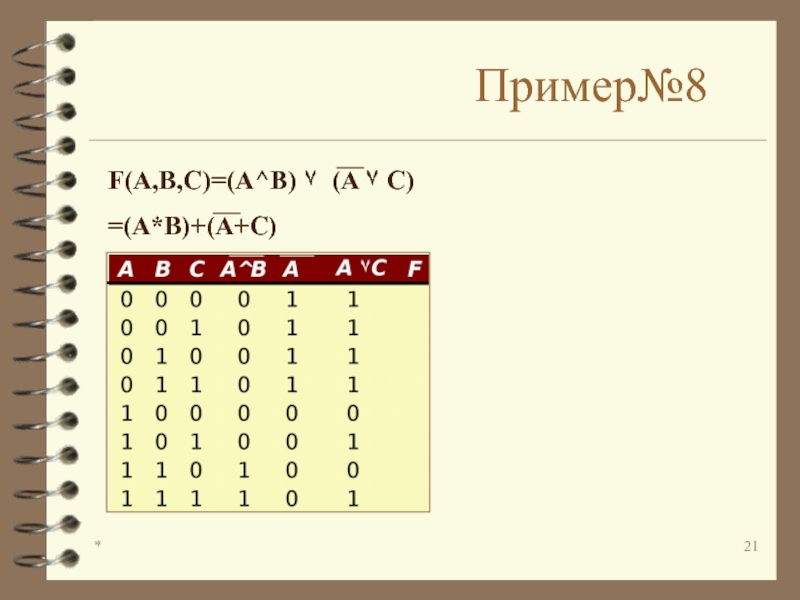

Пример№8
F(A,B,C)=(A^B) ۷ (A ۷ C)
=(A*B)+(A+C)

Слайд 22*

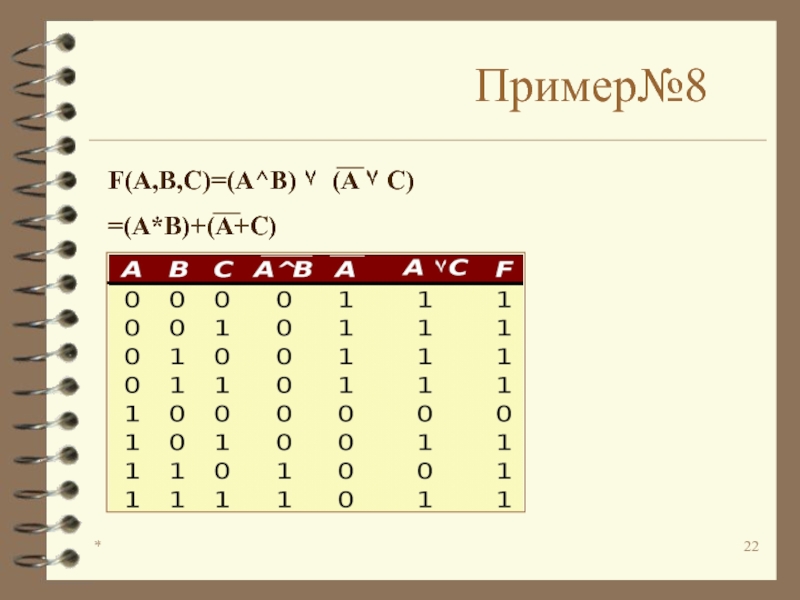

Пример№8
F(A,B,C)=(A^B) ۷ (A ۷ C)
=(A*B)+(A+C)

Слайд 23*

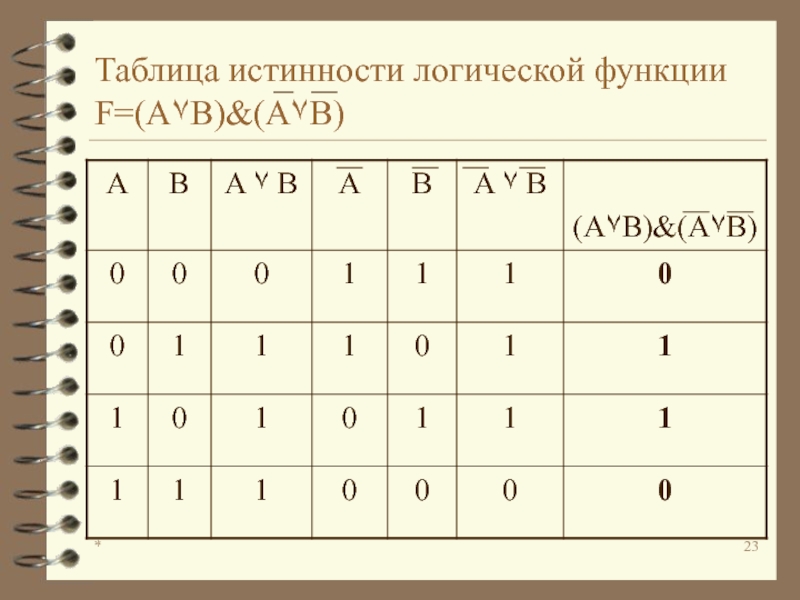

Таблица истинности логической функции F=(A۷B)&(A۷B)

Слайд 24*

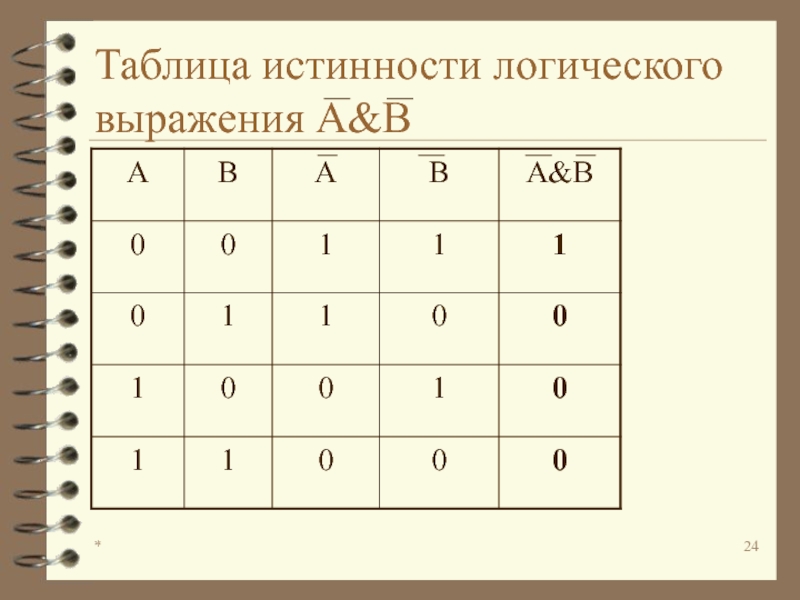

Таблица истинности логического выражения A&B

Слайд 25*

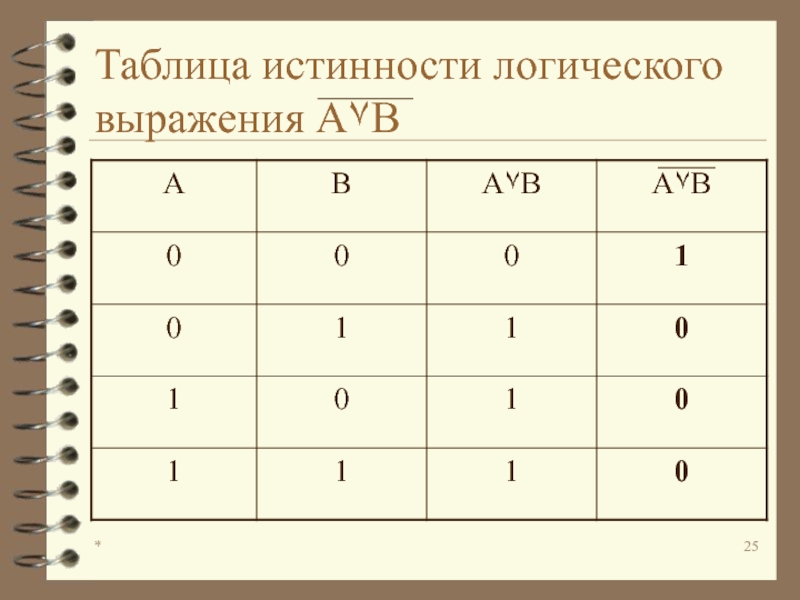

Таблица истинности логического выражения A۷B

Слайд 26*
Логические законы и правила преобразования логических выражений
Закон тождества: всякое высказывание тождественно

самому себе.
А=А
Закон непротиворечия: высказывание не может быть одновременно истинным и ложным.
А & А=1
Закон исключенного третьего. Высказывание может быть истинным, либо ложным, третьего не дано.
А ۷ А=1
Закон двойного отрицания: если дважды отрицать некоторое высказывание, то в результате мы получим исходное высказывание.
А=А

Слайд 27*

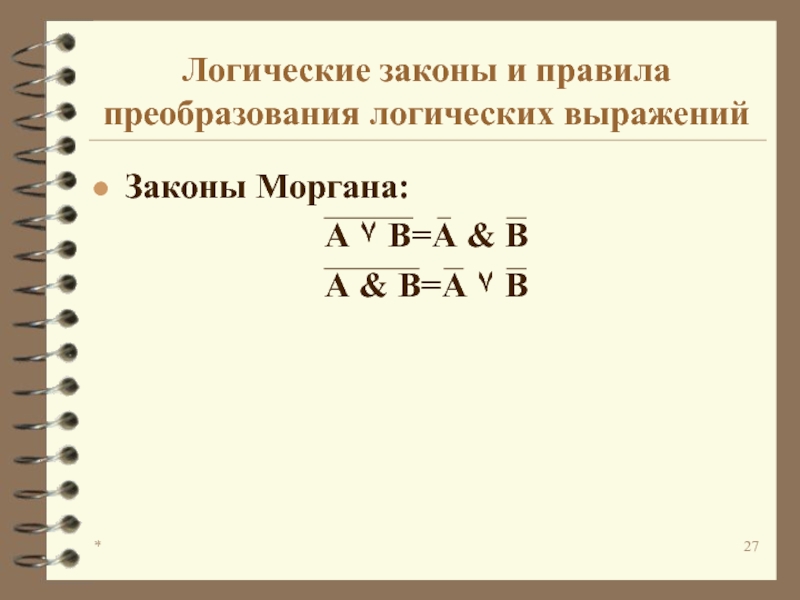

Логические законы и правила преобразования логических выражений
Законы Моргана:
А ۷ В=А

& В
А & В=А ۷ В

Слайд 28*

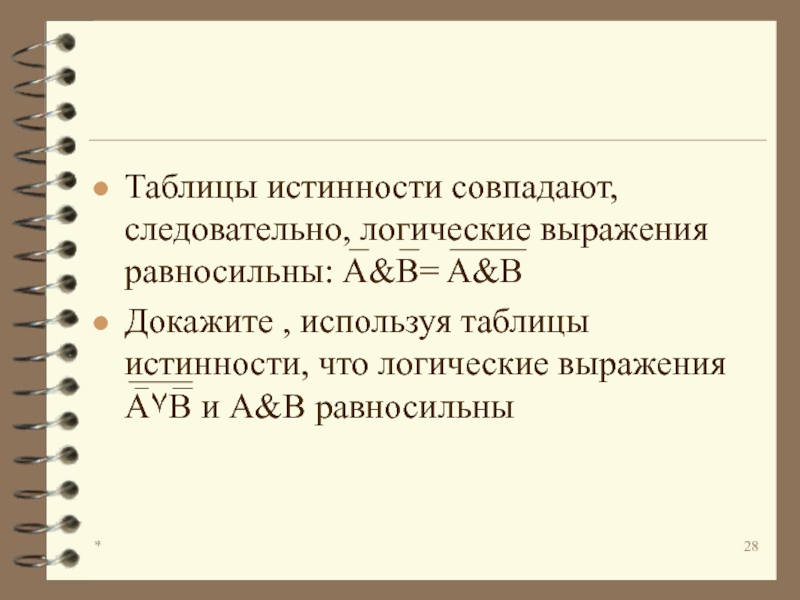

Таблицы истинности совпадают, следовательно, логические выражения равносильны: A&B= A&B
Докажите , используя

таблицы истинности, что логические выражения А۷В и А&В равносильны

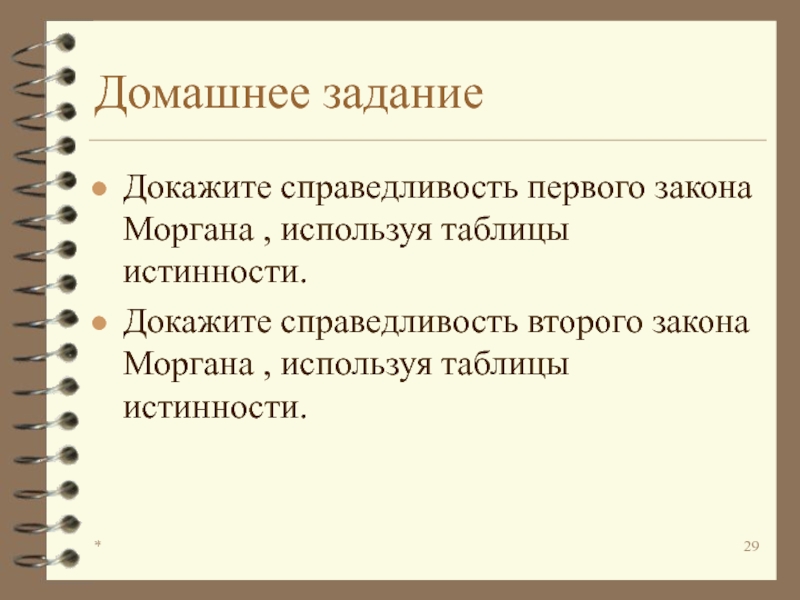

Слайд 29*
Домашнее задание
Докажите справедливость первого закона Моргана , используя таблицы истинности.
Докажите справедливость

второго закона Моргана , используя таблицы истинности.

Слайд 30*

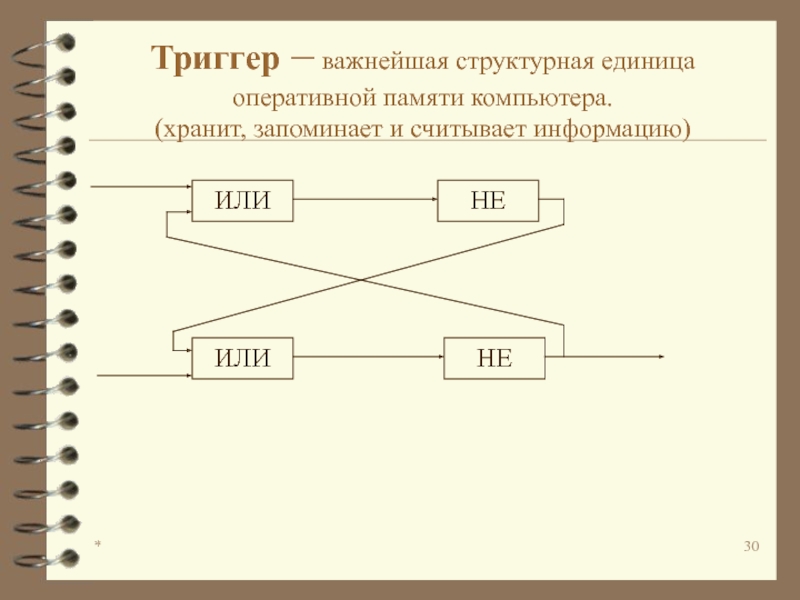

Триггер – важнейшая структурная единица оперативной памяти компьютера. (хранит, запоминает и

считывает информацию)

ИЛИ

НЕ

ИЛИ

НЕ
