Перенос намагниченности презентация
Содержание
- 1. Перенос намагниченности
- 2. Перенос намагниченности
- 3. Вращение под действием импульсов и свободная прецессия Квантовая радиофизика Операторное представление матриц плотности
- 4. INEPT Время эволюции τ = 1/4JAS
- 5. Циклирование фазы
- 6. Что происходит со спиновой системой S
- 7. –Sx и –Sy могут иметь разные фазы
- 8. Az -> -Ay -> AxSz ->
- 9. Receiver: 180 Одновременная регистрация Sx и
- 10. X X Y X –X (0 0
- 11. При наличии постоянной составляющей при приёме сигнала
- 12. Уровень квантовой когерентности p Определяется через временную
- 13. Продольная намагниченность Нулевой уровень
- 14. Будем рассматривать операторы повышения/понижения I+:p=1, I-:p=-1,
- 15. В системе двух спиновых популяций существуют более
- 16. Влияние фазы импульса на фазу когерентности Рассмотрим
- 17. Действие импульса со смещенной фазой
- 18. Действие импульса со смещенной фазой
- 19. Например, импульс, переводящий когерентность уровня 2 в
- 20. Приёмник: (0, 270, 180, 90) Δp=-3: (0,
- 21. Приёмник: (0, 270, 180, 90) Δp=-3: (0,

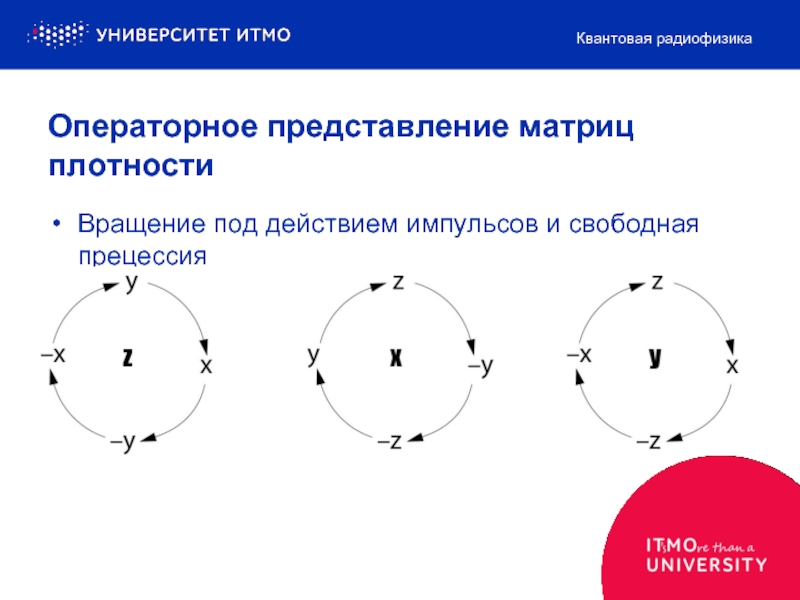

Слайд 3Вращение под действием импульсов и свободная прецессия
Квантовая радиофизика
Операторное представление матриц плотности
Слайд 6Что происходит со спиновой системой S
Sz -> - Sz -> -Sx
Одновременная регистрация –Sx и –Sy
Квантовая радиофизика
INEPT последовательность
Слайд 7–Sx и –Sy могут иметь разные фазы
–Sx и –Sy могут иметь
Квантовая радиофизика
Одновременная регистрация двух сигналов
Слайд 8
Az -> -Ay -> AxSz -> - AzSx -> - Sy
Одновременная регистрация –Sx и –Sy
Az -> Ay -> -AxSz -> AzSx -> Sy
Sz -> - Sz -> -Sx -> -Sx
Одновременная регистрация –Sx и Sy
Квантовая радиофизика
Циклирование фазы
Слайд 9
Receiver: 180
Одновременная регистрация Sx и Sy
Receiver: 0
Одновременная регистрация –Sx и Sy
Суммарный
Квантовая радиофизика
Смена фазы приёмника

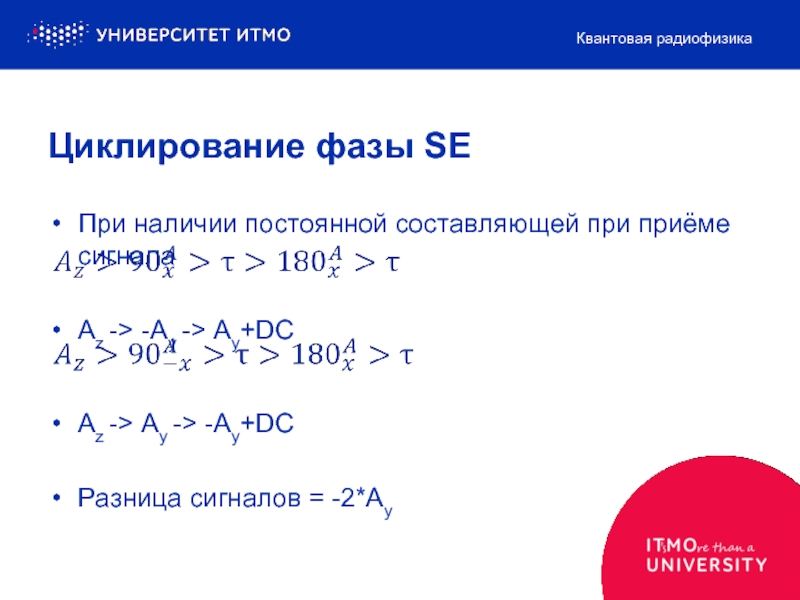

Слайд 11При наличии постоянной составляющей при приёме сигнала
Az -> -Ay -> Ay+DC
Az
Разница сигналов = -2*Ay
Квантовая радиофизика
Циклирование фазы SE
Слайд 12Уровень квантовой когерентности p
Определяется через временную эволюцию состояния
Поперечная намагниченность p=1
Квантовая радиофизика
Общая
Слайд 13Продольная намагниченность
Нулевой уровень когерентности
Квантовая радиофизика
Общая теория циклирования фаз
Слайд 14Будем рассматривать операторы повышения/понижения
I+:p=1, I-:p=-1,
Путь уровней когерентности в последовательности SE
Iz ->
Квантовая радиофизика
Общая теория циклирования фаз
Слайд 15В системе двух спиновых популяций существуют более высокие уровни когерентности
Например A+S+:
Аналогично случаю 1 популяции x и y состояния будут смесью когерентностей разных уровней
AxSx = ½(A+S++A-S-) + ½(A+S-+A-S+) – смесь p=±2 и p=0
Квантовая радиофизика
Общая теория циклирования фаз
Слайд 16Влияние фазы импульса на фазу когерентности
Рассмотрим импульс с опорной фазой
Импульс переводит
U(0) связано с U(φ)
Квантовая радиофизика
Общая теория циклирования фаз
Слайд 17Действие импульса со смещенной фазой
Таким образом
Квантовая радиофизика
Общая теория циклирования фаз

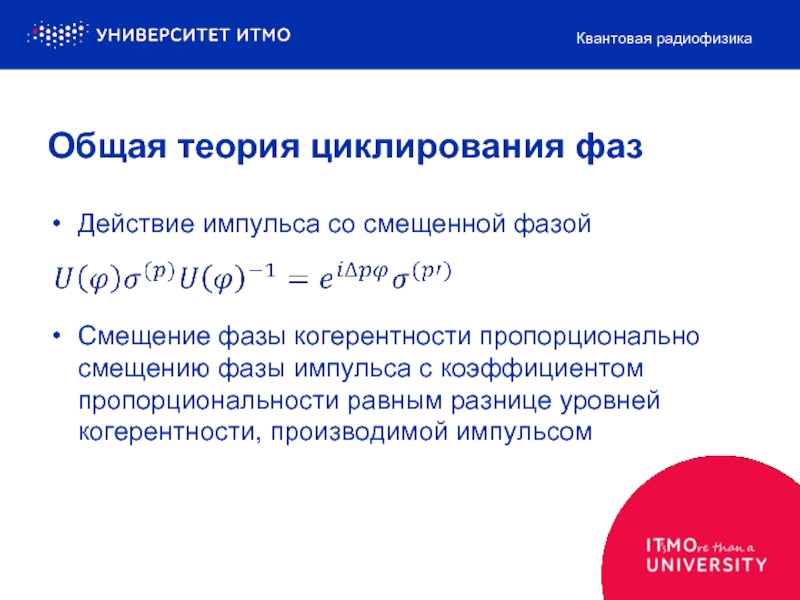

Слайд 18Действие импульса со смещенной фазой
Смещение фазы когерентности пропорционально смещению фазы импульса
Квантовая радиофизика
Общая теория циклирования фаз

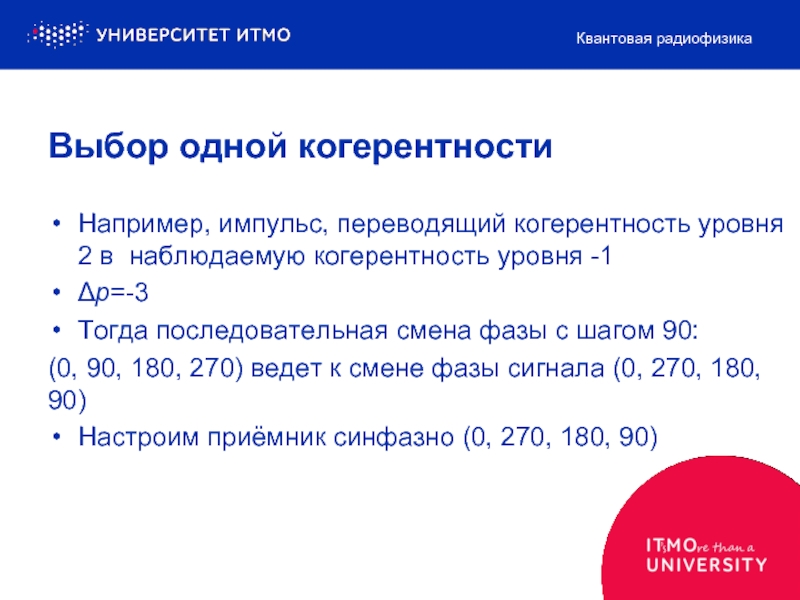

Слайд 19Например, импульс, переводящий когерентность уровня 2 в наблюдаемую когерентность уровня -1
Δp=-3
Тогда
(0, 90, 180, 270) ведет к смене фазы сигнала (0, 270, 180, 90)
Настроим приёмник синфазно (0, 270, 180, 90)
Квантовая радиофизика
Выбор одной когерентности
Слайд 20Приёмник: (0, 270, 180, 90)
Δp=-3: (0, 270, 180, 90) -> (+,
Δp=-2: (0, 180, 0, 180) -> (+, 0, -, 0)
Δp=-1: (0, 90, 180, 270) -> (+, -, +, -)
Δp=0: (0, 0, 0, 0) -> (+, 0, -, 0)
Однкао
Δp=1: (0, 270, 180, 90) -> (+, +, +, +)
Квантовая радиофизика
Выбор одной когерентности
Слайд 21Приёмник: (0, 270, 180, 90)
Δp=-3: (0, 270, 180, 90) -> (+,
Δp=-2: (0, 180, 0, 180) -> (+, 0, -, 0)
Δp=-1: (0, 90, 180, 270) -> (+, -, +, -)
Δp=0: (0, 0, 0, 0) -> (+, 0, -, 0)
Однкао
Δp=1: (0, 270, 180, 90) -> (+, +, +, +)
Необходимо дополнительное циклирование
Квантовая радиофизика
Выбор одной когерентности
