Слайд 1
Текст слайда:

Система кровообращения человека

ЛЕКЦИЯ 1
08.02. 2017

Гидродинамическая схема кровеносной системы
Условие неразрывности струи для системы
кровообращения
3. Вязкость крови. Кровь, как неньютоновская жидкость
4. Методы определения вязкости крови
5. Гемодинамическое сопротивление в системе
кровообращения
6. Ламинарное и турбулентное течения крови
7. Роль эластичности сосудов в системе кровообращения


Слайд 2
Текст слайда:

8. Пульсовые волны
9. Распределение давления и скорости кровотока
в сосудистой системе
10. Показатели кровообращения: кровяное давление
и скорость кровотока
11. Методы определения давления крови. Физические
основы метода Короткова
12. Методы определения скорости крови. Трубка Пито
13. Эффект Доплера. Ультразвуковой метод
определения скорости кровотока.
14. Механическая работа и мощность сердца

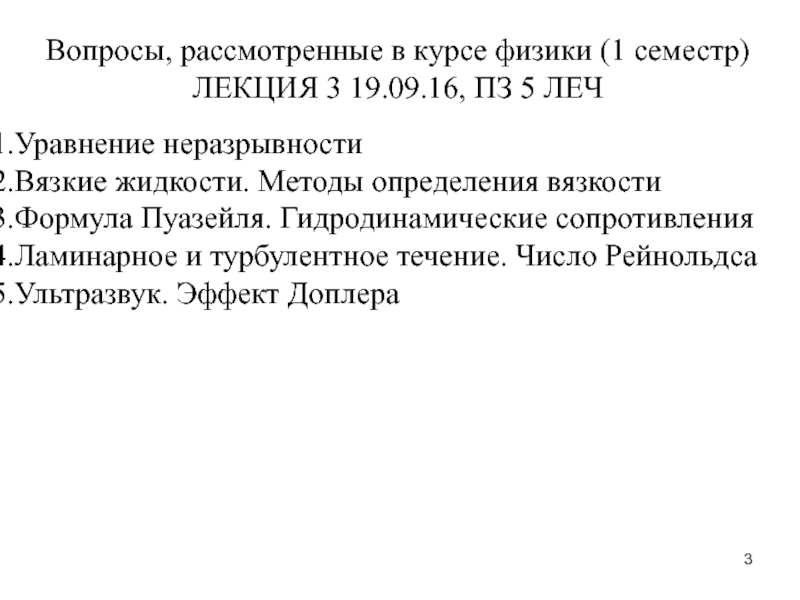

Слайд 3
Текст слайда:

Вопросы, рассмотренные в курсе физики (1 семестр)
ЛЕКЦИЯ 3 19.09.16, ПЗ 5 ЛЕЧ

Уравнение неразрывности
Вязкие жидкости. Методы определения вязкости
Формула Пуазейля. Гидродинамические сопротивления
Ламинарное и турбулентное течение. Число Рейнольдса
Ультразвук. Эффект Доплера


Слайд 4
Текст слайда:




Слайд 5
Текст слайда:

Два контура (большой и малый круги)



ЛЖ

ПЖ





БК

МК


Слайд 6
Текст слайда:

Анализ:

Два контура – две гидравлические системы
с разными гидравлическими сопротивлениями

2. Течение жидкости в контурах происходит
происходит за счет работы двух насосов (ЛЖ и ПЖ)

3. Мощности, развиваемые насосами:

Рлев. ж. > Рпр. ж.

4. Достаточно рассмотреть БК

Деятельность сердца – непрерывная череда,
следующих друг за другом циклов


Слайд 7
Текст слайда:








Схема сердечного насоса

ЛЖ



ЛПС

Митральный
клапан

Аортальный
клапан

Аорта

Легочная
вена (4 шт.)


Слайд 8
Текст слайда:








ЛЖ



ЛПС

МК

АК

1.Систола предсердия t ≈ 0,1 с рПС↑

Кровь


Слайд 9

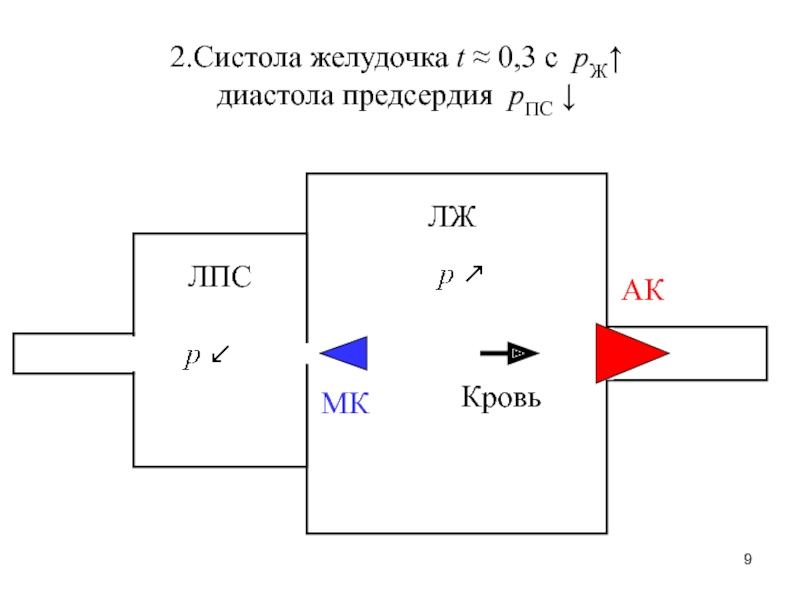

Текст слайда:








ЛЖ



ЛПС

МК

АК

2.Систола желудочка t ≈ 0,3 с рЖ↑
диастола предсердия рПС ↓

Кровь


Слайд 10
Текст слайда:








ЛЖ



ЛПС

МК

АК

3. Диастола желудочка t ≈ 0,4 с

В первый момент диастолы

Через 0,05 с

Кровь


Слайд 11
Текст слайда:

«Размотка» кровеносной системы








Аорта

Артерии

Артериолы

Капилляры


Слайд 12
Текст слайда:

Ограничения:

1. Стенки сосудов не жесткие, но эластичные

2. Кровь – высокомолекулярная, неньютоновская
жидкость

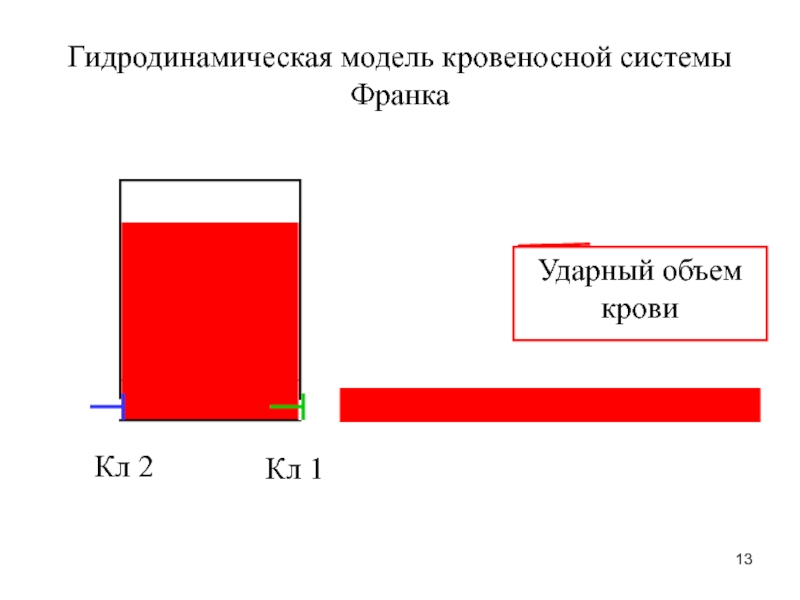

Слайд 13
Текст слайда:

Гидродинамическая модель кровеносной системы
Франка




Ударный объем крови

Кл 1

Кл 2


Слайд 14
Текст слайда:




М



S ~ ударному
объему крови


Слайд 15
Текст слайда:




М





Конденсатор (расширительный бачок)


АК (Кл 1) закрыт



Слайд 16
Текст слайда:

Упругий резервуар – «конденсатор» крови

Во время систолы увеличивает свой объем












Во время диастолы уменьшает свой объем


Слайд 17
Текст слайда:


УР

Артериальная часть системы кровообращения


Н




Слайд 18
Текст слайда:

Условие неразрывности (сохранения объема):




Слайд 19

Слайд 20
Текст слайда:

Интегрирование:












Слайд 21

Слайд 22
Текст слайда:










Экспериментальная кривая р = f(t) для сонной артерии




Слайд 23
Текст слайда:

Ударный
объем крови
















Эксперимент

Планиметр

RПС =

Планиметр

Эксперимент


Слайд 24
Текст слайда:

Во время диастолы:


Слайд 25
Текст слайда:









Слайд 26
Текст слайда:




Слайд 27
Текст слайда:

Пульсовая волна

Волна повышенного давления, распространяющаяся
по аорте и артериям за счет выброса крови
из левого желудочка во время систолы

м/с

м


Слайд 28
Текст слайда:

Скорость пульсовой волны:

Формула Моенса – Кортвега


Слайд 29
Текст слайда:

Профиль артерии





Передний фронт ПВ

Задний фронт ПВ

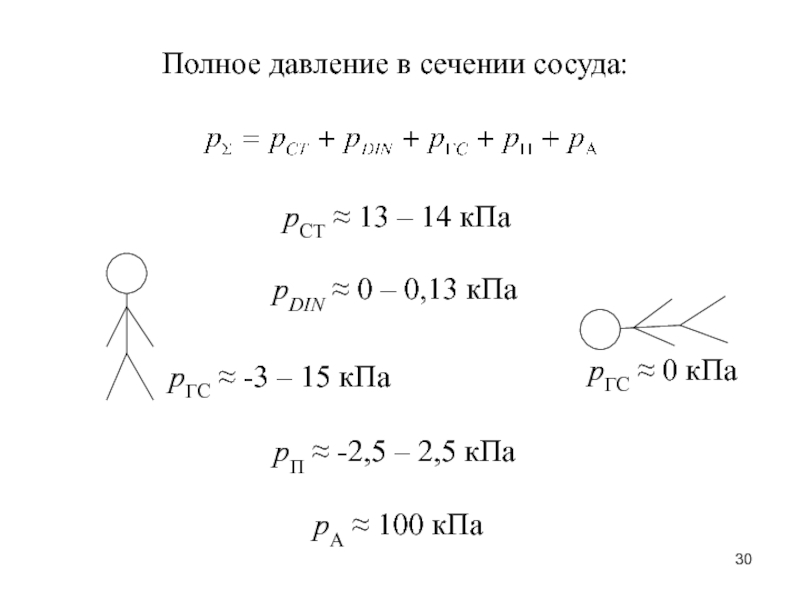

Слайд 30
Текст слайда:

Полное давление в сечении сосуда:

рСТ ≈ 13 – 14 кПа

pDIN ≈ 0 – 0,13 кПа

рГС ≈ -3 – 15 кПа

рГС ≈ 0 кПа

рП ≈ -2,5 – 2,5 кПа

рА ≈ 100 кПа


Слайд 31
Текст слайда:

Полное избыточное давление:


Слайд 32
Текст слайда:





Аорта

Артерии

Артериолы

Капилляры





Слайд 33
Текст слайда:


Артерии

Артериолы

Капилляры

13,5

10,5

6,5

3,5

Вены



Слайд 34
Текст слайда:

Изменение пульсовой составляющей давления:


Слайд 35
Текст слайда:




Аорта

Артерии

Артериолы



Слайд 36
Текст слайда:


Артерии

Артериолы

Капилляры

13,5

10,5

6,5

3,5

Вены



Для фиксированного момента времени


Слайд 37

Слайд 38
Текст слайда:








Аорта

Артерии

Артериолы

Капилляры



Венулы

Вены


Слайд 39
Текст слайда:

Артерии

Артериолы

Капилляры

13,5

10,5

6,5

3,5

Вены


0,5

0





Слайд 40
Текст слайда:


Насос =ЛЖ



Однократное сокращение левого желудочка:





Слайд 41

Слайд 42

Слайд 43

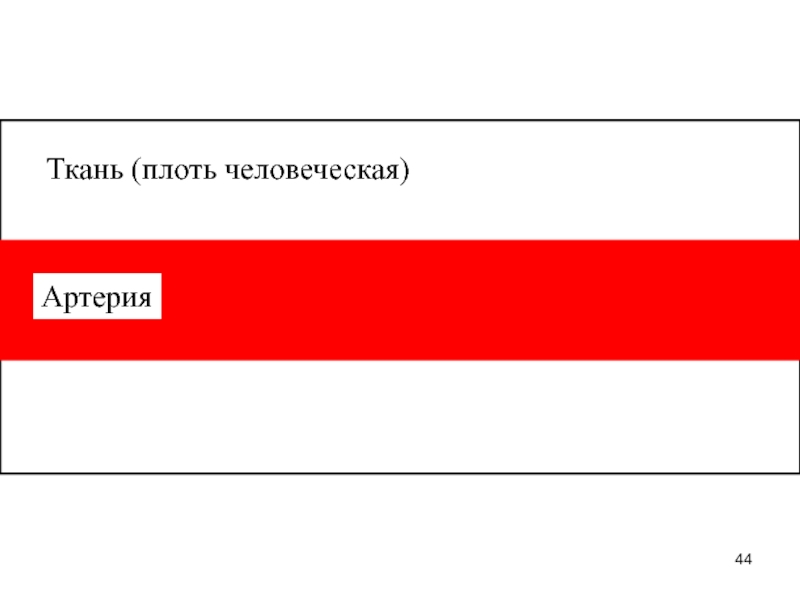

Слайд 44
Текст слайда:


Ткань (плоть человеческая)


Артерия


Слайд 45
Текст слайда:


Трубка Пито - Прандтля









Кровоток



М1



М2


Слайд 46
Текст слайда:


Плоть


Артерия


Слайд 47

Слайд 48
Текст слайда:














Слайд 49
Текст слайда:







Приемник звука

Звукопровод

Врач


начало шумов

Давление в манжете плавно уменьшается


Слайд 50
Текст слайда:

Фиксируется давление, соответствующее началу
шумов: рС


Слайд 51
Текст слайда:







Приемник звука

Звукопровод

Врач


прекращение шумов

Давление в манжете плавно уменьшается


Слайд 52
Текст слайда:

Фиксируется давление, соответствующее
прекращению
шумов: р∂


Слайд 53
Текст слайда:

Общие выводы:

Законы гидромеханики в гемодинамике
применимы лишь качественно из-за
эластичности сосудов и неньютоновских
вязких свойств крови

2. Эластичность сосудов существенно сглаживает
пульсации давления в кровеносной системе
