Замер динамического уровня презентация
Содержание
- 1. Замер динамического уровня
- 2. Перед изучением данного тренинга вы должны знать:
- 3. Замер динамического уровня Объект: Исследования, связанные с
- 4. Конструкция устьевого оборудования скважины должна
- 5. Подготовительные работы на базе: Перед выездом на
- 6. Технология проведения работ По прибытии на куст
- 7. Подготовительные работы Снять заглушку с патрубка
- 8. Выгрузить и поднести приборы и инструменты к
- 9. Присоединить уровнемер к патрубку Ввести в прибор
- 10. Включить сравнительный анализ, если уровень не
- 11. Заключительные работы Привести скважину в исходное состояние.
- 12. Участнику тренинга перечислить технологические шаги «Замер динамического уровня»
Перед изучением данного тренинга вы должны знать: основы нефтедобычи; основные сведения по исследованию скважин; приборы для исследования; подготовительно заключительные работы; наземные исследования при установившихся режимах;
Слайд 1Учебный элемент
9.1. Замер динамического уровня
«Замер динамического уровня»
Модуль
9. Наземные исследования
Слайд 2Перед изучением данного тренинга вы должны знать:
основы нефтедобычи;
основные сведения
по исследованию скважин;
приборы для исследования;
подготовительно заключительные работы;
наземные исследования при установившихся режимах;
основы геологии нефти и газа;
программное обеспечение.
приборы для исследования;
подготовительно заключительные работы;
наземные исследования при установившихся режимах;
основы геологии нефти и газа;
программное обеспечение.
«Замер динамического уровня»
Слайд 3Замер динамического уровня
Объект: Исследования, связанные с измерением давления и контролем уровня
жидкости, проводятся на нефтяных и газовых добывающих скважинах различного способа эксплуатации (фонтан, газлифт, механизированная добыча и т.д.), а также на нагнетательных, водозаборных, контрольных и других скважинах.
Цель: Контроль за работой добывающих скважин механизированным способом, в целях определения Ндин.,Рбуф, Рлин., Рзатр, Рзаб
Цель: Контроль за работой добывающих скважин механизированным способом, в целях определения Ндин.,Рбуф, Рлин., Рзатр, Рзаб
«Замер динамического уровня»

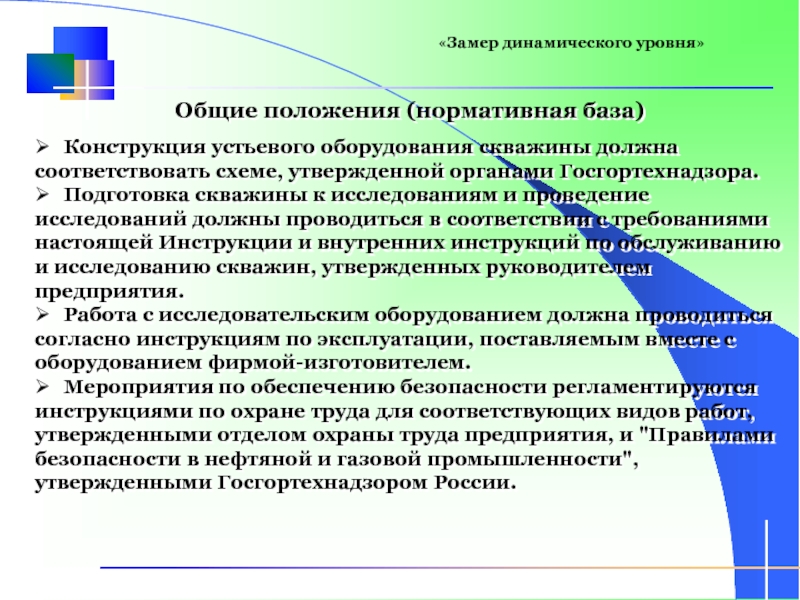

Слайд 4
Конструкция устьевого оборудования скважины должна соответствовать схеме, утвержденной органами Госгортехнадзора.
Подготовка скважины к исследованиям и проведение исследований должны проводиться в соответствии с требованиями настоящей Инструкции и внутренних инструкций по обслуживанию и исследованию скважин, утвержденных руководителем предприятия.
Работа с исследовательским оборудованием должна проводиться согласно инструкциям по эксплуатации, поставляемым вместе с оборудованием фирмой-изготовителем.
Мероприятия по обеспечению безопасности регламентируются инструкциями по охране труда для соответствующих видов работ, утвержденными отделом охраны труда предприятия, и "Правилами безопасности в нефтяной и газовой промышленности", утвержденными Госгортехнадзором России.
Работа с исследовательским оборудованием должна проводиться согласно инструкциям по эксплуатации, поставляемым вместе с оборудованием фирмой-изготовителем.
Мероприятия по обеспечению безопасности регламентируются инструкциями по охране труда для соответствующих видов работ, утвержденными отделом охраны труда предприятия, и "Правилами безопасности в нефтяной и газовой промышленности", утвержденными Госгортехнадзором России.
Общие положения (нормативная база)
«Замер динамического уровня»
Слайд 5Подготовительные работы на базе:
Перед выездом на скважину оператор обязан:
Привести в порядок
спецодежду и другие средства защиты;
Получить под роспись задание от мастера;
Пройти инструктаж по безопасному выполнению работ;
Проверить исправность приборов и оборудования;
Ознакомиться с условиями безопасного выполнения работ, указанными в наряде допуске на производстве работ;
Ознакомится со схемой дорог к требуемой скважине.
Получить под роспись задание от мастера;
Пройти инструктаж по безопасному выполнению работ;
Проверить исправность приборов и оборудования;
Ознакомиться с условиями безопасного выполнения работ, указанными в наряде допуске на производстве работ;
Ознакомится со схемой дорог к требуемой скважине.
«Замер динамического уровня»
Слайд 6Технология проведения работ
По прибытии на куст спец. автомобиль устанавливается не ближе
25 метров от ближайшей скважины с наветренной стороны.
Осмотреть рабочее место.
Обратить особое внимание!
Осмотреть рабочее место.
Обратить особое внимание!
На наличие ограждений СК, отсутствие замазученности фонтанной арматуры
отсутствие пропусков нефти и газа в межфланцевых соединениях, подходы к устью скважины должны быть свободными.
«Замер динамического уровня»
Слайд 7Подготовительные работы
Снять заглушку с патрубка для эхолотирования.
Необходимо свинчивать
заглушку против часовой стрелки до её освобождения.
Предварительно убедиться, что внешняя затрубная задвижка надёжно закрыта.
«Замер динамического уровня»
Слайд 8Выгрузить и поднести приборы и инструменты к скважине.
Продувку производить плавным
открытием задвижки, находиться с боку
с наветренной стороны!
Продуть затруб, открытием задвижки
«Замер динамического уровня»

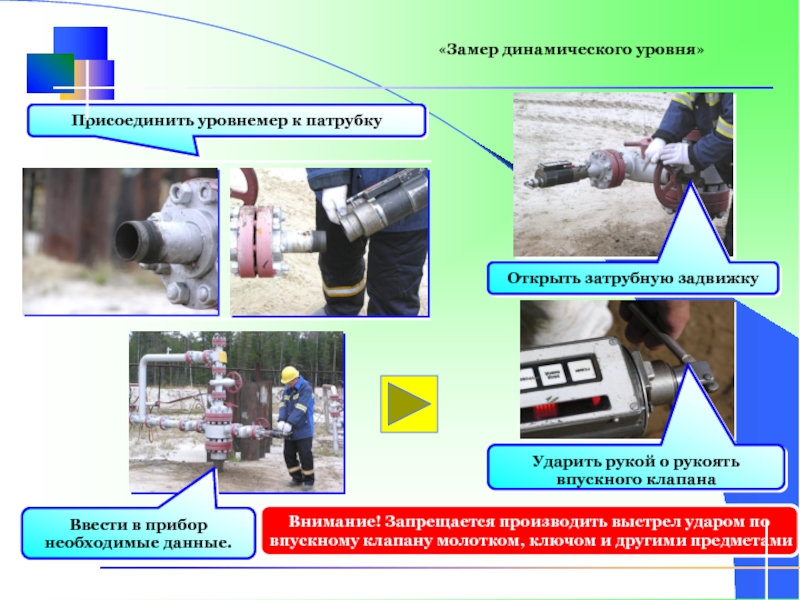

Слайд 9Присоединить уровнемер к патрубку
Ввести в прибор
необходимые данные.
Открыть затрубную задвижку
Ударить рукой
о рукоять впускного клапана
Внимание! Запрещается производить выстрел ударом по
впускному клапану молотком, ключом и другими предметами
«Замер динамического уровня»

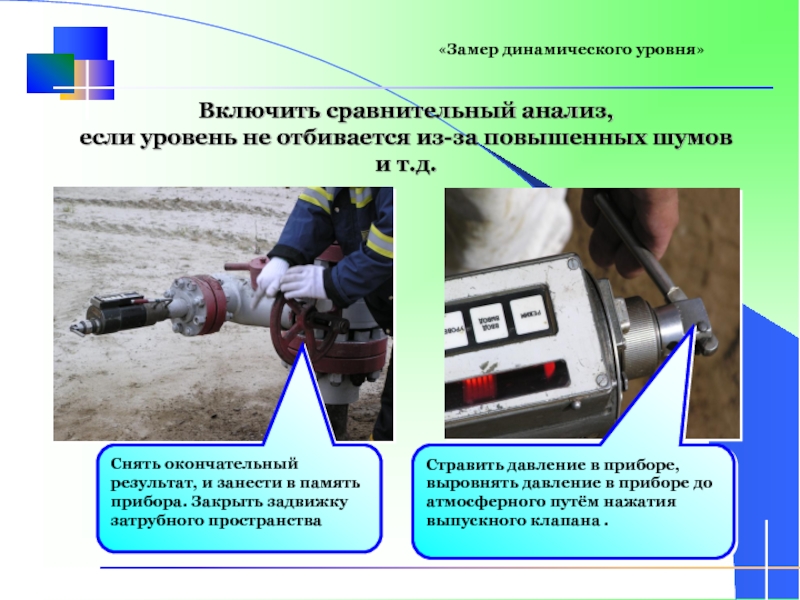

Слайд 10Включить сравнительный анализ, если уровень не отбивается из-за повышенных шумов и
т.д.
Стравить давление в приборе,
выровнять давление в приборе до атмосферного путём нажатия
выпускного клапана .
Снять окончательный результат, и занести в память прибора. Закрыть задвижку затрубного пространства
«Замер динамического уровня»

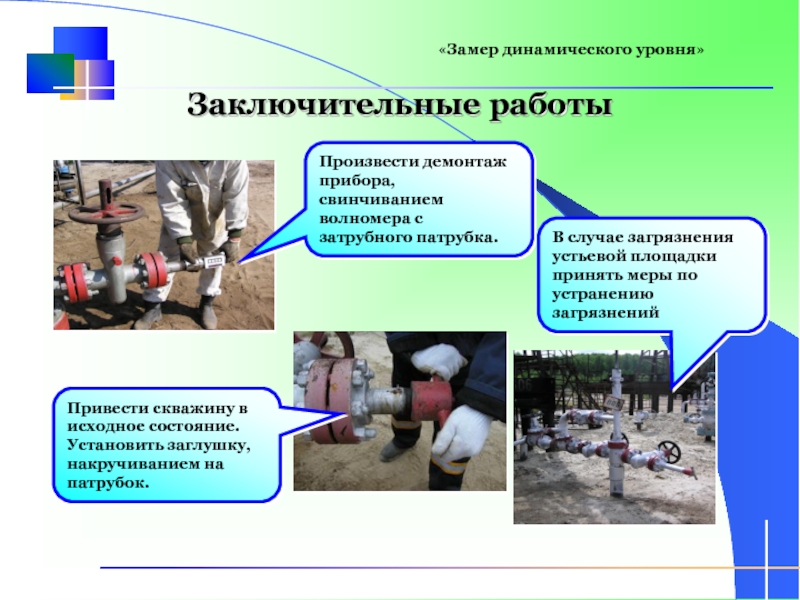

Слайд 11Заключительные работы
Привести скважину в исходное состояние. Установить заглушку, накручиванием на патрубок.
Произвести
демонтаж прибора, свинчиванием волномера с затрубного патрубка.
«Замер динамического уровня»
В случае загрязнения устьевой площадки принять меры по устранению загрязнений
