Слайд 1Лекция: Выбор числа и мощности трансформаторов

Разработал: д.т.н. Иванова Е.В.
Разработал: д.т.н.

Иванова Е.В.

Слайд 2СИЛОВЫЕ ТРАНСФОРМАТОРЫ
Силовой трансформатор -
это электрический аппарат, который предназначен для преобразования

электрической энергии одного напряжения в электрическую энергию другого напряжения.

Слайд 3Различают:
однофазные и трехфазные трансформаторы;
двухобмоточные и трехобмоточные трансформаторы;
автотрансформаторы;
с расщепленной обмоткой;
повышающие;
понижающие.

СИЛОВЫЕ ТРАНСФОРМАТОРЫ


Слайд 4Буквенно-цифровые обозначения
В типе трансформаторов последовательно указывают:
1. Т - трехфазный;
О

- однофазный.
2. С - естественное воздушное охлаждение;
М - естественное масляное охлаждение;
Д - масляное охлаждение с дутьем и естественной циркуляцией масла;
ДЦ - масляное охлаждение с дутьем и принудительной циркуляцией масла;
Ц - масляно-водяное охлаждение с принудительной циркуляцией масла.

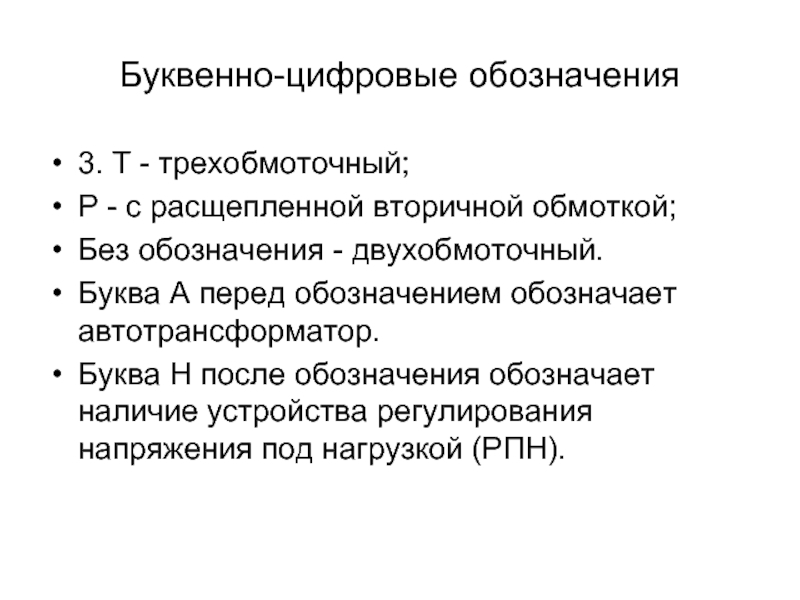

Слайд 53. Т - трехобмоточный;
Р - с расщепленной вторичной обмоткой;
Без обозначения -

двухобмоточный.
Буква А перед обозначением обозначает автотрансформатор.
Буква Н после обозначения обозначает наличие устройства регулирования напряжения под нагрузкой (РПН).

Буквенно-цифровые обозначения


Слайд 6Принцип работы
основан на законе электромагнитной индукции.
Если к первичной обмотке


подключить источник переменного тока,
то по виткам этой обмотки будет
протекать переменный ток, который
создаст в магнитопроводе
трансформатора переменный магнитный поток.
Замкнувшись в магнитопроводе, переменный магнитный поток будет индуктировать электродвижущую силу (ЭДС) в другой обмотке трансформатора. Это объясняется тем, что все обмотки трансформатора намотаны на один магнитопровод, то есть они связаны между собой магнитной связью. Значение индуктируемой ЭДС будет пропорционально количеству витков данной обмотки.


Слайд 7Номинальные параметры трансформаторов
номинальная мощность, , кВА, МВА;
- номинальное напряжение,

, кВ;
- номинальный ток, , А;
- номинальные условия охлаждающей среды;
- напряжение короткого замыкания, ;
- ток холостого хода, ; %;
- потери холостого хода, , кВт;
- потери короткого замыкания, , кВт.


Слайд 8Номинальной мощностью
трансформатора называется указанное в паспорте значение полной мощности, на

которую трансформатор может быть нагружен непрерывно в номинальных условиях установки и охлаждающей среды при номинальной частоте и напряжении.
За номинальную мощность АТ принимается номинальная мощность сторон, имеющих автотрансформаторную связь. Ее называют "проходной" мощностью.
.

Слайд 9Номинальная мощность трансформатора - это та мощность, на которую он может

быть нагружен непрерывно в течение всего срока службы при нормальных условиях окружающей среды

Нормальные условия среды:
Температура окружающей среды 20 градусов
Превышение температуры масла над температурой окр. среды 36 градусов
Превышение температуры наиболее нагретой точки обмотки над средней температурой обмотки 13 градусов
Отношение потерь кз к потерям хх равно 5 кратному значению


Слайд 10Номинальное напряжение обмоток
это напряжение первичной и вторичных обмоток при холостом ходе

(линейные - для 3-хфазных или - для однофазных трансформаторов)

Слайд 11Номинальным коэффициент трансформации для 2-х обмоточных трансформаторов


Слайд 12Номинальный ток
Номинальными токами обмоток трансформатора называют токи, определяемые по их

номинальным мощностям и номинальным напряжениям. Под номинальной нагрузкой понимают нагрузку, равную номинальному току.

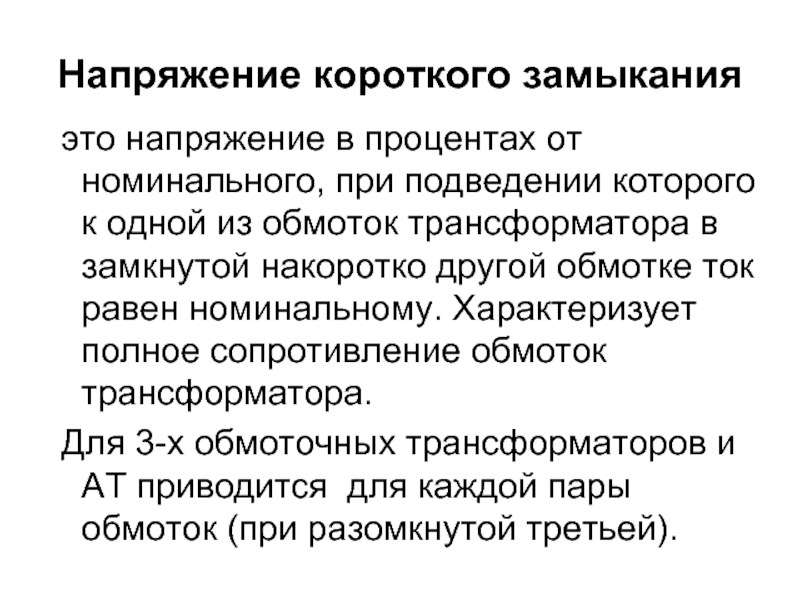

Слайд 13Напряжение короткого замыкания
это напряжение в процентах от номинального, при

подведении которого к одной из обмоток трансформатора в замкнутой накоротко другой обмотке ток равен номинальному. Характеризует полное сопротивление обмоток трансформатора.
Для 3-х обмоточных трансформаторов и АТ приводится для каждой пары обмоток (при разомкнутой третьей).


Слайд 14Ток холостого хода
характеризует активные и реактивные потери в стали и

выражается в процентах от номинального тока трансформатора.


Слайд 15Потери холостого хода и короткого замыкания
определяют экономичность работы трансформатора.
Характеризуют

потери в стали (на вихревые токи и гистерезис) и потери в обмотках при протекании по ним токов нагрузки.


Слайд 16Элементы конструкции трансформатора
- магнитопровод;
- обмотки;
- изоляция;
- выводы;
- бак;
- охлаждающие устройства;
- устройства

регулирования напряжения;
- защитные и измерительные устройства;
- тележка (каретка с катками).


Слайд 17Устройство силового масляного трансформатора


Слайд 18Устройство силового масляного трансформатора
1 — бак, 2 — вентиль,
3 — болт

заземления,
4 — термосифонный фильтр,
5 — радиатор,
6 — переключатель,
7 — расширитель,
8 — маслоуказатель,
9—воздухоосушитель,
10 — выхлопная труба,
11 — газовое реле,
12 — ввод ВН,
13 — привод переключающего устройства, 14 — ввод НН, 15 — подъемный рым, 16 — отвод НН, 17 — остов, 18 — отвод ВН, 19 — ярмовая балка остова (верхняя и нижняя), 20 — регулировочные ответвления  обмоток ВН,   21 — обмотка  ВН   (внутри  НН),   22 — каток тележки


Слайд 19Элементы конструкции трансформаторов
Магнитопровод составляет остов трансформатора. Он выполняется из листов

электротехнической стали, изолируемых бумагой. или лаком. Стержни магнитопровода стягиваются стеклобандажами а ярма - стальными бандажами.
На остове магнитопровода устанавливают обмотки - концентрические или чередующиеся. Чаще применяются концентрические обмотки, чередующиеся - только в специальных трансформаторах (печных, сухих). Для проводников обмоток используют алюминий (при мощности трансформаторов до 6300кВА) или медь.



Слайд 20Для изоляции масляных трансформаторов используются:
- масло и твердые диэлектрики;
- масло и

бумага;
- масло и электрокартон;
- масло и гетинакс;
- масло и дерево.
Масло заполняет бак трансформатора, обеспечивая междуфазную изоляцию и изоляцию от заземленного бака.
В сухих трансформаторах применяются изолирующие материалы на основе кремнийорганических соединений.


Элементы конструкции трансформаторов


Слайд 21Магнитопровод вместе с обмотками и отводами от них к вводам составляют

активную часть.
Активную часть помещают в бак. Крышку бака используют для установки вводов, расширителя, термометров. На стенках бака укрепляют охлаждающие устройства - радиаторы. При ремонтах снимают крышку и поднимают активную часть из бака. Если масса активной части больше 25 тонн, она устанавливается на донную часть бака, а затем накрывается колоколообразной верхней частью бака. При ремонтах не требуется выемки активной части. Баки экранируются пакетами электротехнической стали или немагнитными материалами.

Элементы конструкции трансформаторов

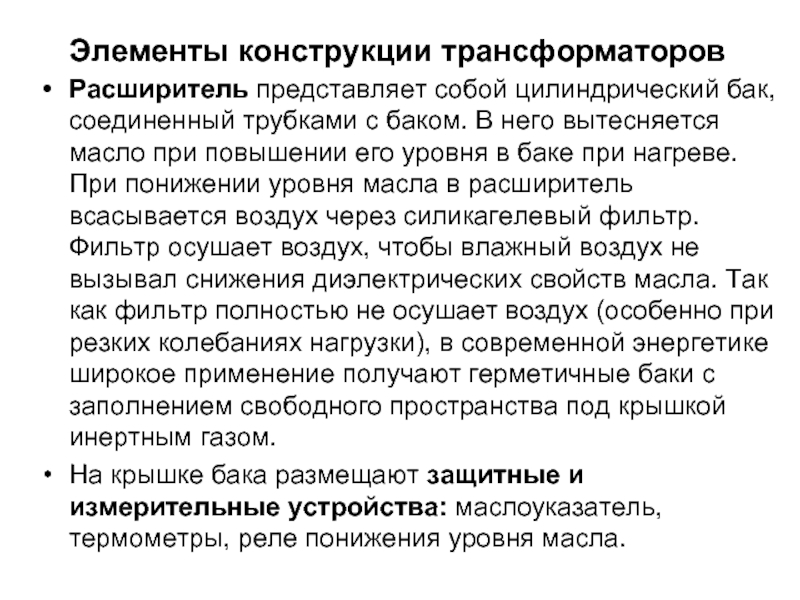

Слайд 22Расширитель представляет собой цилиндрический бак, соединенный трубками с баком. В него

вытесняется масло при повышении его уровня в баке при нагреве. При понижении уровня масла в расширитель всасывается воздух через силикагелевый фильтр. Фильтр осушает воздух, чтобы влажный воздух не вызывал снижения диэлектрических свойств масла. Так как фильтр полностью не осушает воздух (особенно при резких колебаниях нагрузки), в современной энергетике широкое применение получают герметичные баки с заполнением свободного пространства под крышкой инертным газом.
На крышке бака размещают защитные и измерительные устройства: маслоуказатель, термометры, реле понижения уровня масла.

Элементы конструкции трансформаторов

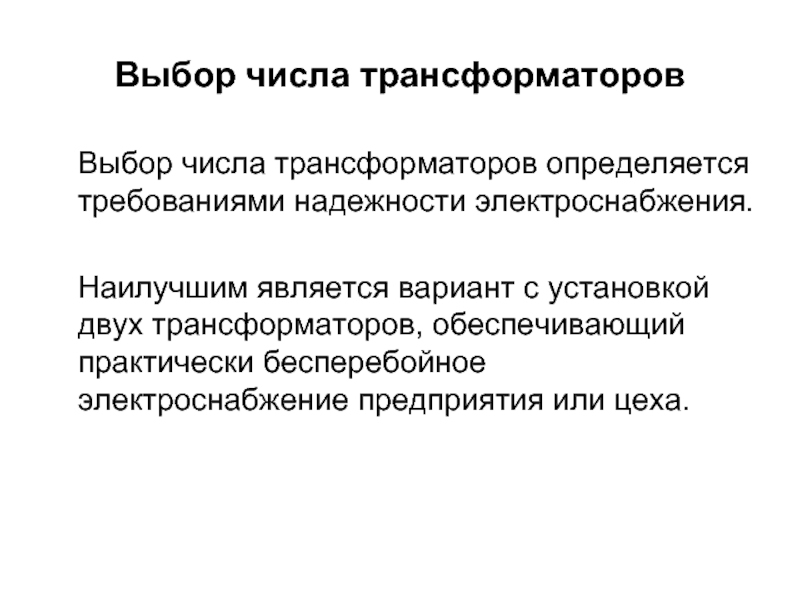

Слайд 23Выбор числа трансформаторов
Выбор числа трансформаторов определяется требованиями надежности электроснабжения.

Наилучшим является

вариант с установкой двух трансформаторов, обеспечивающий практически бесперебойное электроснабжение предприятия или цеха.


Слайд 24Системы охлаждения силовых трансформаторов
Охлаждение масляных трансформаторов выполняют:
- естественным масляным;
- естественным масляным

с искусственным воздушным;
- масловодяным;
- масловоздушным.


Слайд 25тепло от обмоток и магнитопровода передается маслу, а от него через

стенки и крышку бака - окружающему воздуху. При этом происходит естественная циркуляция масла в баке. Трансформаторы малой мощности имеют гладкие стенки бака, трансформаторы средней мощности - трубчатые или снабженные трубчатыми радиаторами.

Естественное масляное (М) охлаждение


Слайд 26Естественное масляное с принудительным воздушным дутьем (Д) охлаждение
осуществляется обдувом трубчатых

радиаторов от двигателей - вентиляторов, размещенных внутри радиаторов. При этом масло проникает в радиаторы естественным образом. Пуск и остановка всех или части вентиляторов в зависимости от температуры может осуществляться вручную или автоматически.


Слайд 27Масловодяное (Ц) охлаждение
Центробежный насос (1) забирает горячее масло из верхней части

бака, прогоняет его через водяной охладитель (2) и возвращает в нижнюю часть бака через воздухоотделитель (3).
Трансформаторы с масловодяным охлаждением имеют гладкие стенки бака, а так как масловодяное охлаждение применяют только для мощных трансформаторов, даже на холостом ходу система циркуляции должна быть включена.


Слайд 28Масловоздушное (ДЦ, НДЦ) охлаждение
масло насосами прогоняется через воздушные охладители.
Масловодяное и

масловоздушное охлаждение применяются для трансформаторов большой мощности. Маслоохладители могут быть установлены на стенках бака или выносными.


Слайд 29Охлаждение сухих трансформаторов
Сухие трансформаторы имеют воздушное охлаждение (С). Применяется для трансформаторов

небольшой мощности, если по условиям пожароопасности невозможна установка масляного трансформатора (в производственных помещениях, общественных зданиях).
Воздушное охлаждение выполняется в разных исполнениях:
- С - открытом;
- СЗ - защищенном;
- СГ - герметизированном;
- СД - с принудительной циркуляцией воздуха.


Слайд 30Схемы и группы соединения обмоток
Обмотки обычно имеют схемы соединений: звезда Υ;

звезда с выведенной нейтралью ; треугольник Δ.


Слайд 31Сдвиг фаз между ЭДС первичной и вторичной обмоток выражают группой соединений.

При разных схемах соединений обмоток может быть получено 12 групп соединений.
При схемах Y / Y - группы: 2, 4, 6, 8, 10, 0.
При схемах Δ /Y или Y/Δ - группы: 1, 3, 5, 7, 9,11.

Схемы и группы соединения обмоток


Слайд 32Обмотку ВН обычно соединяют в Y , что позволяет экономить изоляцию


Обмотку НН - в Δ, так как при этом ток в фазе будет , что позволяет снизить расход меди.

Схемы и группы соединения обмоток


Слайд 33 Коэффициент трансформации
- это отношение числа витков питаемой от сети обмотки к числу

витков другой обмотки или одного напряжения (первичного) к другому (вторичному).

Слайд 34Регулирование напряжения трансформаторов
осуществляется за счет изменения коэффициента трансформации


Слайд 35Обмотки трансформатора выполняют с отпайками (ответвлениями), это позволяет изменять число витков

(коэффициент трансформации) и вторичное напряжение.
Переключение ответвлений может производиться при отключенном от сети состоянии (ПБВ - переключение без возбуждения) или в процессе работы трансформатора автоматически (РПН - регулирование под нагрузкой).

Регулирование напряжения трансформаторов


Слайд 36Регулирование напряжения трансформаторов (РПН)
Переключатель (П) обеспечивает грубую регулировку (добавляется или исключается

сразу несколько витков bc).
Избиратель тонкой регулировки добавляет или убирает по одному витку. Переключение регулировочной обмотки de должно осуществляться без разрыва цепи и замыкания накоротко витков. Для этого применяются специальные переключающие устройства с реакторами или резисторами, включающимися в моменты перехода с одной отпайки на другую.

Слайд 37Выбор мощности трансформаторов
Мощность трансформаторов должна обеспечивать в нормальном режиме питание всех

электроприемников.
Мощность трансформаторов определяется с учетом их перегрузочной способности.

Различают
а) Аварийная перегрузка

б) Систематическая перегрузка


Слайд 38Аварийная перегрузка
Трансформатор можно перегружать на срок 5 суток на 40%, когда

его загрузка до аварийной перегрузки не превышала 0,93 Sном.
По продолжительности перегрузка не должна превышать 6 час (подряд или с перерывом)

Слайд 39Систематическая перегрузка
Систематическая перегрузка – это допустимая дополнительная нагрузка трансформатора в часы

максимальных нагрузок за счет неполного использования трансформатора в другие часы.

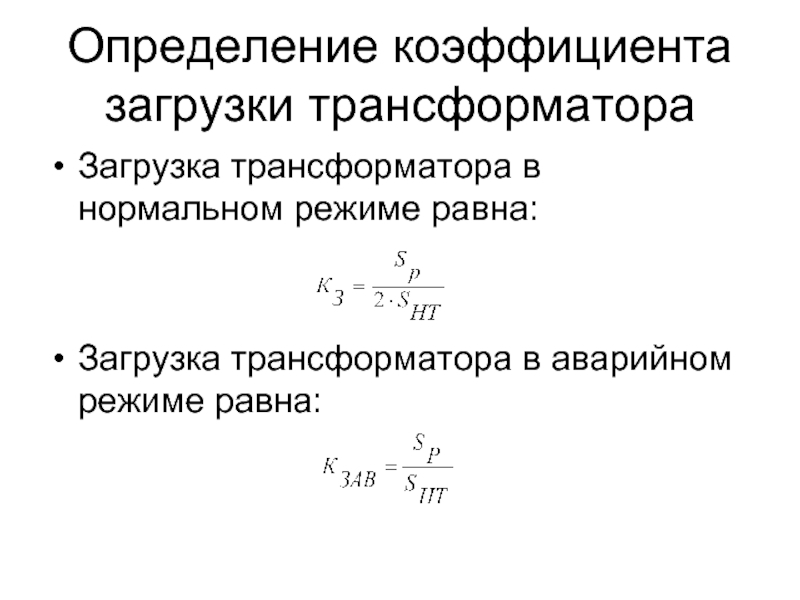

Слайд 40Определение коэффициента загрузки трансформатора
Загрузка трансформатора в нормальном режиме равна:


Загрузка трансформатора в

аварийном режиме равна:




Слайд 41Системы охлаждения трансформаторов
ТМ – естественное, масляное охлаждение
С -сухой трансформатор, т.е. с

естественным охлаждением,
Д – масляное охлаждение с дутьем, т.е. обдувание бака вентилятором,
Ц – принудительная циркуляция масла через водяной охладители,
ДЦ – принудительная циркуляция масла через охладители, обдуваемые вентилятором

Слайд 42Выбор трансформаторов
Осуществляется на основе технико-экономических сравнений
по значениям приведенных годовых затрат.

Приведенные годовые

затраты включают в себя: эксплуатационные расходы и капитальные вложения.


Слайд 43Задание
Устройства РПН
Автотрансформаторы
Трехобмоточные трансформаторы
