Ввод-вывод данных в PLC FP Sigma презентация
Содержание
- 1. Ввод-вывод данных в PLC FP Sigma
- 2. * ЭВМ и ВС, часть2 Передача данных по каналам связи
- 3. * ЭВМ и ВС, часть2 Коммуникационные порты

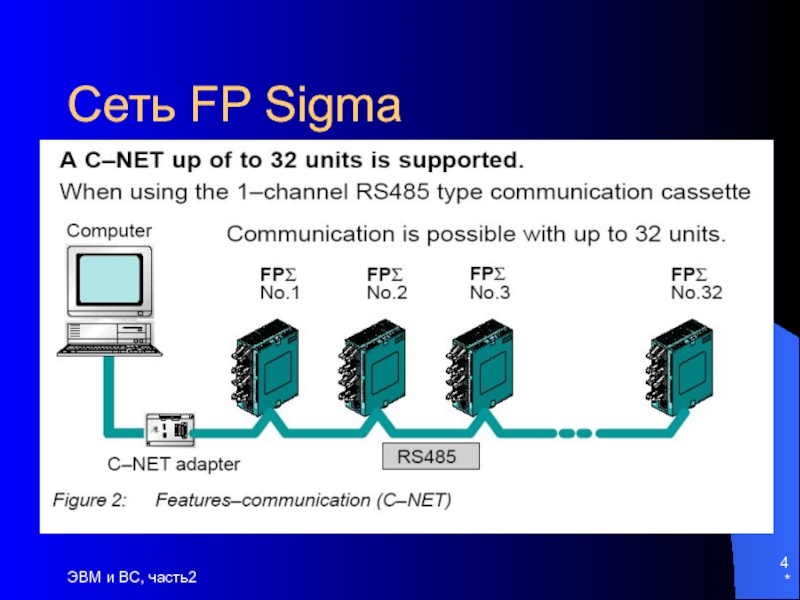

- 4. * ЭВМ и ВС, часть2 Сеть FP Sigma
- 5. * ЭВМ и ВС, часть2 Объединение PLC
- 6. * ЭВМ и ВС, часть2 Высокоскоростные входы/выходы
- 7. * ЭВМ и ВС, часть2 Ввод импульсных сигналов
- 8. * ЭВМ и ВС, часть2 Вывод импульсных сигналов
- 9. * ЭВМ и ВС, часть2 Ввод цифровых сигналов
- 10. * ЭВМ и ВС, часть2 Основные принципы включения входов/выходов (на примере PLC TWIDO)
- 11. * ЭВМ и ВС, часть2 Высокоскоростные входы
- 12. * ЭВМ и ВС, часть2 команда контакт
- 13. * ЭВМ и ВС, часть2 Вход-сток /
- 14. * ЭВМ и ВС, часть2 С =
- 15. * ЭВМ и ВС, часть2 Дискретные входы Дискретные выходы Номенклатура модулей дискретных Вх/Вых Twido

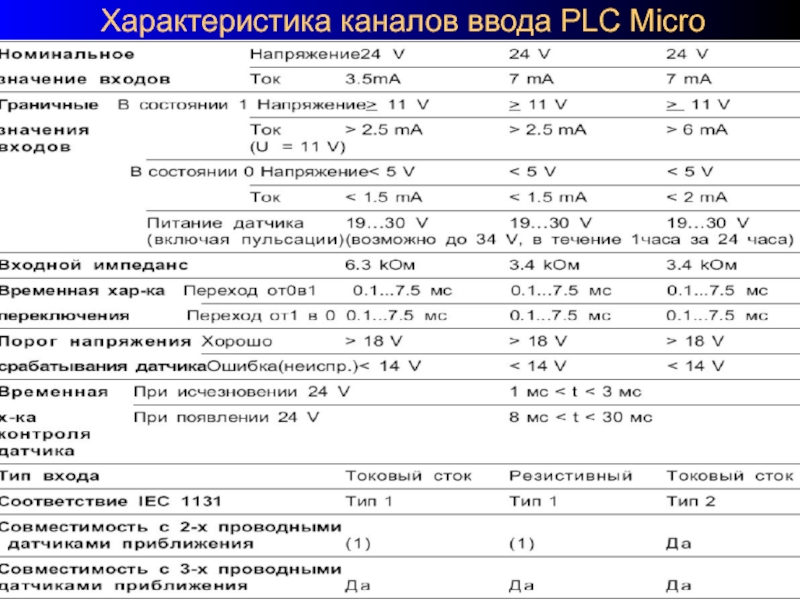

- 16. * ЭВМ и ВС, часть2 Характеристика каналов ввода PLC Micro
- 17. * ЭВМ и ВС, часть2 1. Схема входных цепей PLC

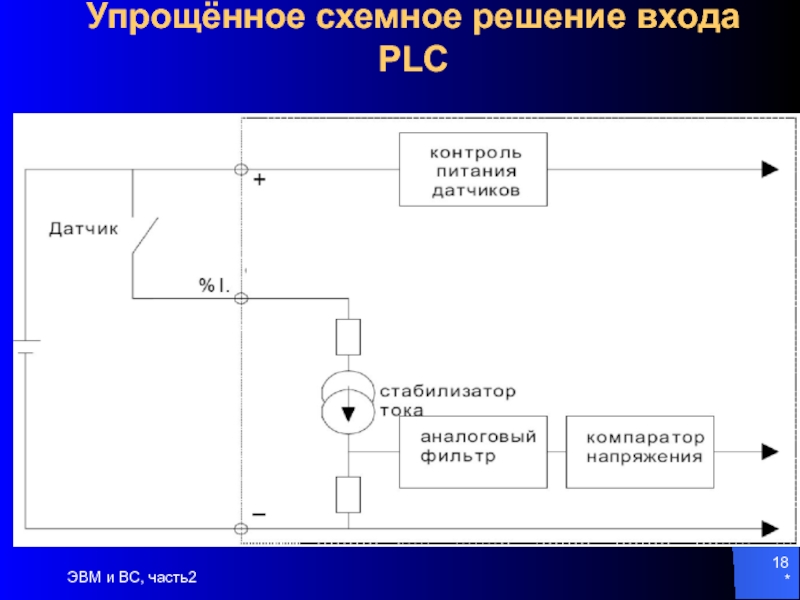

- 18. * ЭВМ и ВС, часть2 Упрощённое схемное решение входа PLC

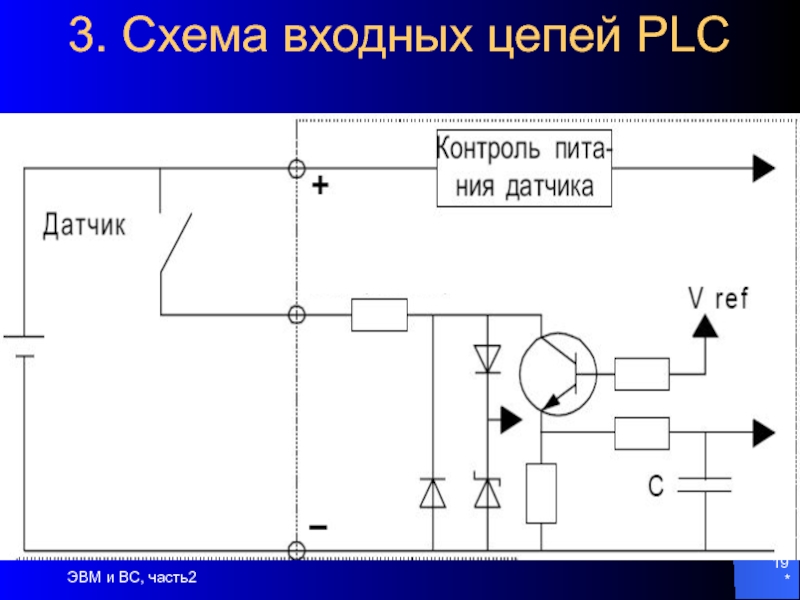

- 19. * ЭВМ и ВС, часть2 3. Схема входных цепей PLC
- 20. * ЭВМ и ВС, часть2 Вход с гальванической развязкой

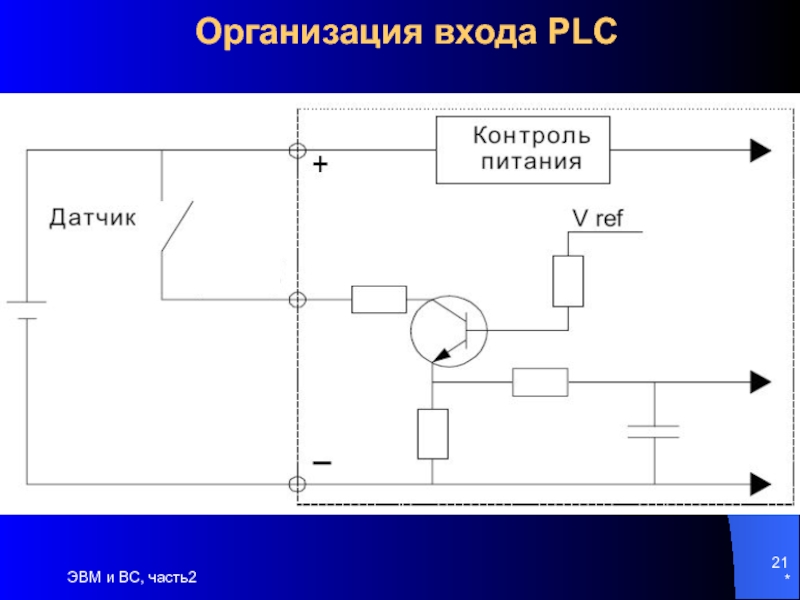

- 21. * ЭВМ и ВС, часть2 Организация входа PLC

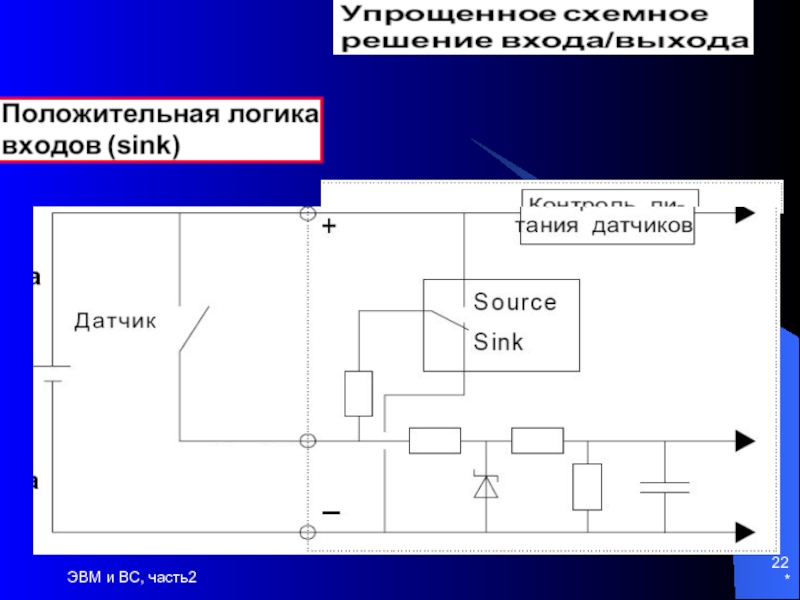

- 22. * ЭВМ и ВС, часть2
- 23. * ЭВМ и ВС, часть2
- 24. * ЭВМ и ВС, часть2 Упрощённая схема
- 25. * ЭВМ и ВС, часть2
- 26. * ЭВМ и ВС, часть2 2. Схема входных цепей PLC

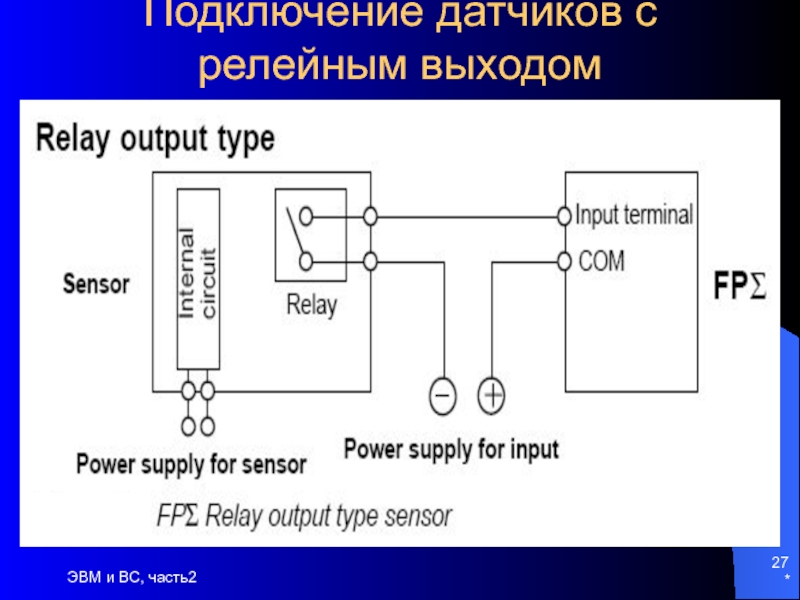

- 27. * ЭВМ и ВС, часть2 Подключение датчиков с релейным выходом
- 28. * ЭВМ и ВС, часть2 Схема подключения датчиков к PLC
- 29. * ЭВМ и ВС, часть2 1 вар. Подключение датчиков с транзисторным (NPN) выходом
- 30. * ЭВМ и ВС, часть2 Варианты вкл.
- 31. * ЭВМ и ВС, часть2 2вар. Подключение

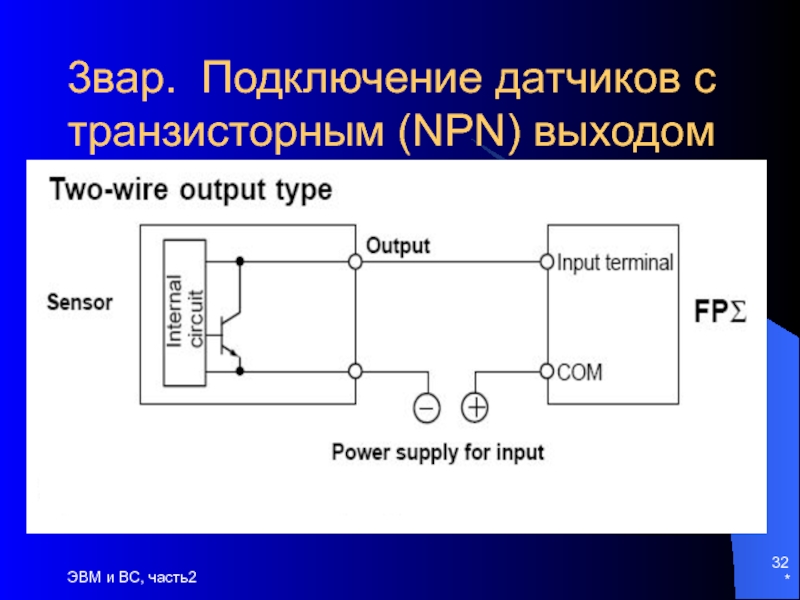

- 32. * ЭВМ и ВС, часть2 3вар. Подключение датчиков с транзисторным (NPN) выходом
- 33. * ЭВМ и ВС, часть2 Подключение датчиков с индикацией Обеспечьте правильную полярность напряжения питания

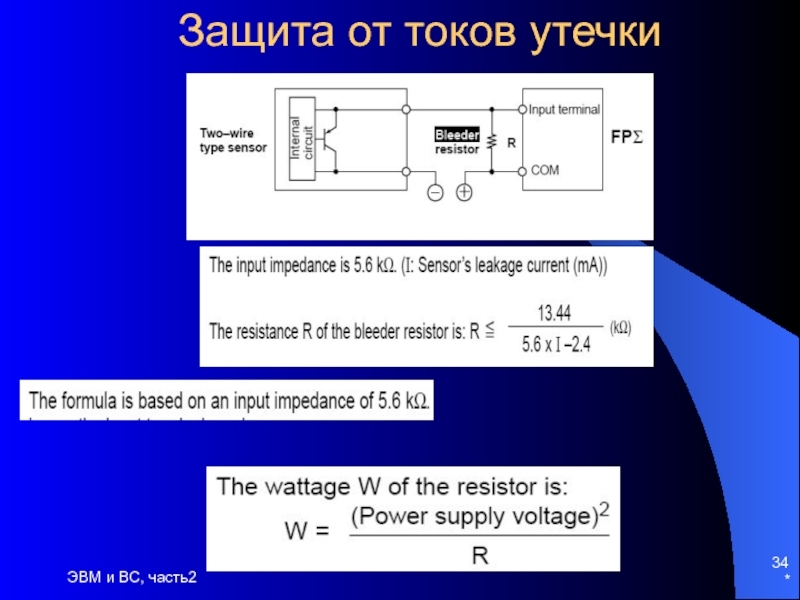

- 34. * ЭВМ и ВС, часть2 Защита от токов утечки

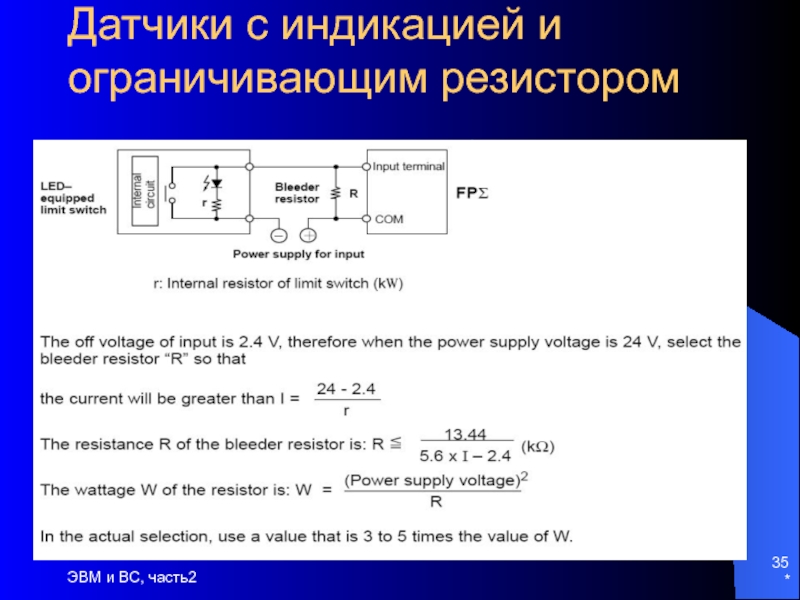

- 35. * ЭВМ и ВС, часть2 Датчики с индикацией и ограничивающим резистором
- 36. * ЭВМ и ВС, часть2 Вывод цифровых сигналов
- 37. * ЭВМ и ВС, часть2 Характеристика транзисторных каналов вывода
- 38. * ЭВМ и ВС, часть2 Характеристика релейных каналов вывода

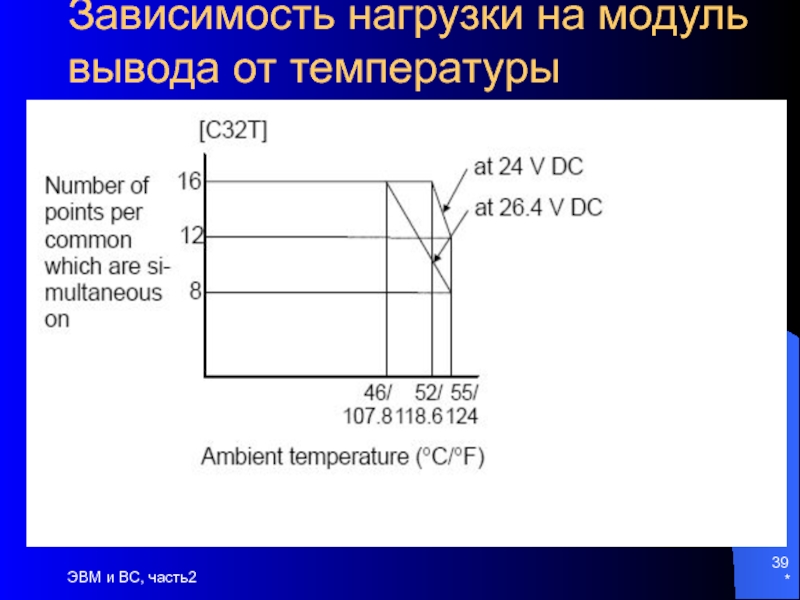

- 39. * ЭВМ и ВС, часть2 Зависимость нагрузки на модуль вывода от температуры
- 40. * ЭВМ и ВС, часть2 Подключение нагрузки к PLC

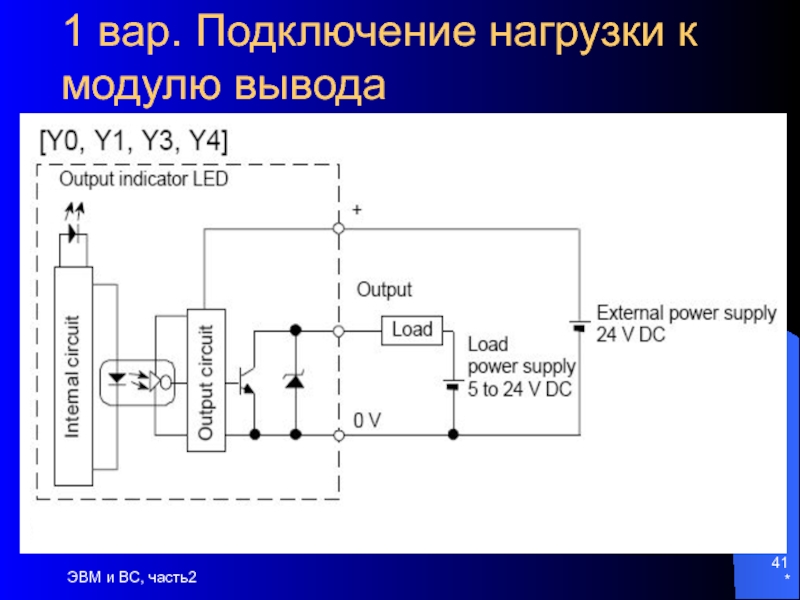

- 41. * ЭВМ и ВС, часть2 1 вар. Подключение нагрузки к модулю вывода

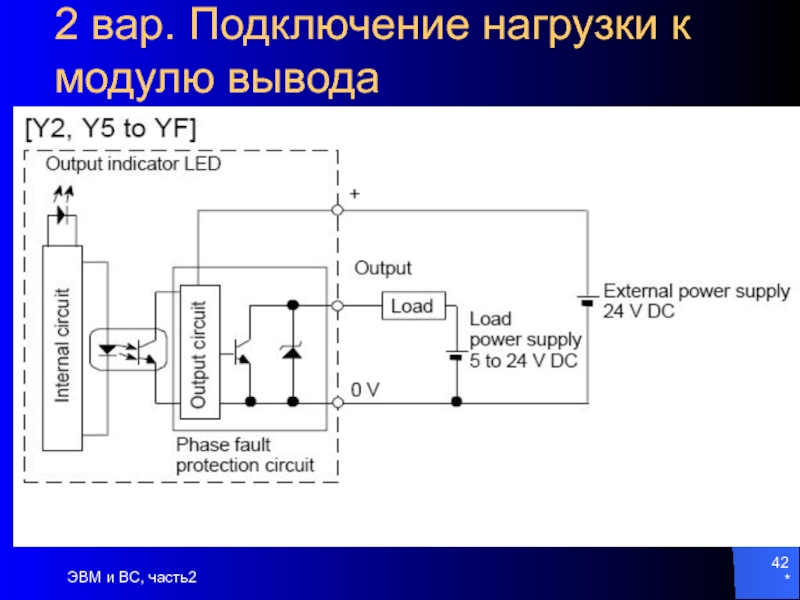

- 42. * ЭВМ и ВС, часть2 2 вар. Подключение нагрузки к модулю вывода
- 43. * ЭВМ и ВС, часть2 Общая схема подключения нагрузки к модулю вывода

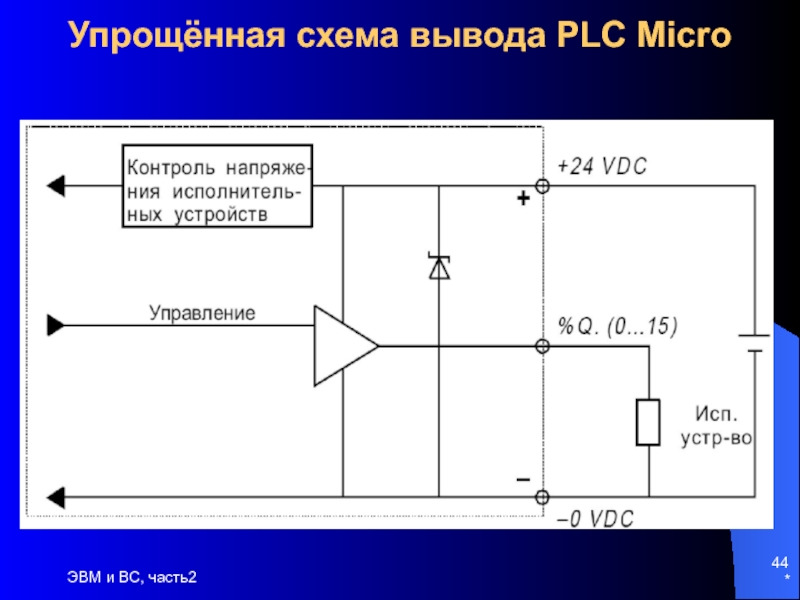

- 44. * ЭВМ и ВС, часть2 Упрощённая схема вывода PLC Micro
- 45. * ЭВМ и ВС, часть2 Упрощённое схемное решение транзисторного выхода PLC
- 46. * ЭВМ и ВС, часть2 Релейный выход PLC
- 47. * ЭВМ и ВС, часть2

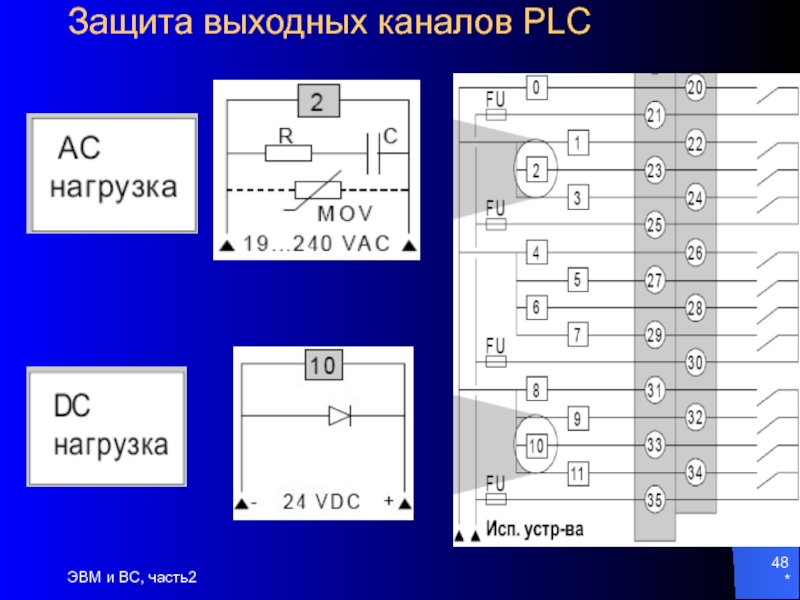

- 48. * ЭВМ и ВС, часть2 Защита выходных каналов PLC
- 49. * ЭВМ и ВС, часть2
- 50. * ЭВМ и ВС, часть2 Пример принципиальной схемы включения датчиков
- 51. * ЭВМ и ВС, часть2 Пример принципиальной схемы включения нагрузки релейных модулей вывода
* ЭВМ и ВС, часть2 Передача данных по каналам связи
Слайд 11*
ЭВМ и ВС, часть2
Высокоскоростные входы или входы захвата
Стандартные входы
I0, I1
I0, I1,
I6, I7
I2…I13
I2…I5, I8…I23
<− 10, 16, 24 Вх/Вых −>
<− 40 Вх/Вых −>
Схемотехника дискретных входов Twido
Слайд 12*
ЭВМ и ВС, часть2
команда
контакт
Задержка на Вкл:
max 6 мс
Дребезг контакта:
max
6 мс
Задержка
на Откл:
max 10 мс
Релейные выходы
Транзисторные выходы
исток
(источник)
сток
(приемник)
Схемотехника дискретных выходов Twido
Слайд 13*
ЭВМ и ВС, часть2
Вход-сток / Выход-исток
Вход-исток / Выход-сток
Варианты
подключения
входы
выходы
Схемотехника дискретных Вх/Вых Twido

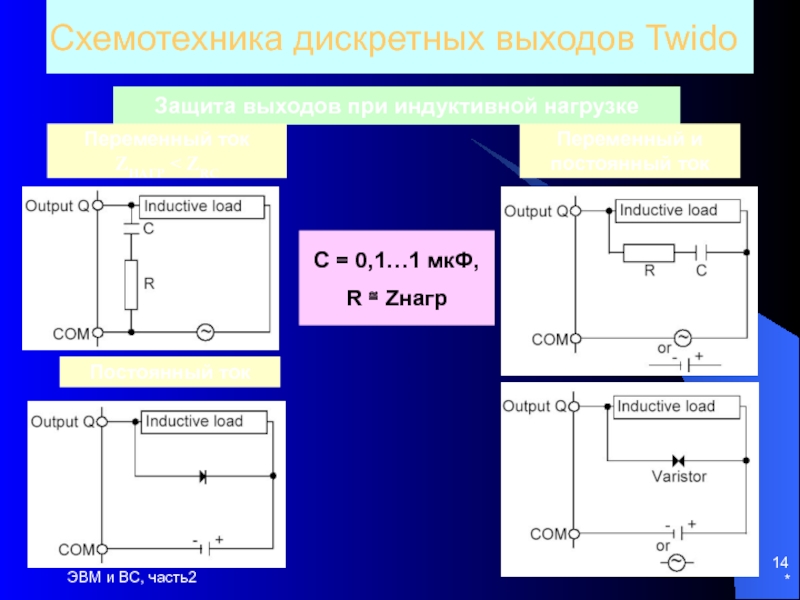

Слайд 14*
ЭВМ и ВС, часть2
С = 0,1…1 мкФ,
R ≅ Zнагр
Защита
выходов при индуктивной нагрузке
Переменный ток
ZНАГР < ZRC
Переменный и постоянный ток
Постоянный ток
Схемотехника дискретных выходов Twido
Слайд 15*
ЭВМ и ВС, часть2
Дискретные входы
Дискретные выходы
Номенклатура модулей дискретных Вх/Вых Twido
Слайд 24*
ЭВМ и ВС, часть2
Упрощённая схема подключения входов (модули TSX DEY 16A2
/ 16A3 / 16A4 / 16A5)
Слайд 31*
ЭВМ и ВС, часть2
2вар. Подключение датчиков с транзисторным (NPN) выходом
Инвертирование сигнала
датчика Датчик сработал в ПЛК Ноль

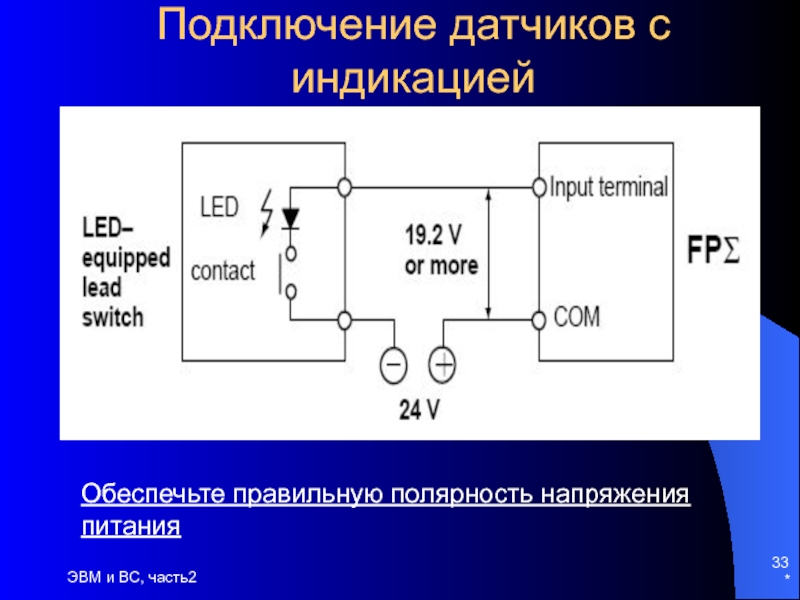

Слайд 33*
ЭВМ и ВС, часть2
Подключение датчиков с индикацией
Обеспечьте правильную полярность напряжения питания
