Визуализация результатов применения метода главных компоненти кластеризации к Политическому Атласус помощью программы VidaExpert презентация
Содержание
- 1. Визуализация результатов применения метода главных компоненти кластеризации к Политическому Атласус помощью программы VidaExpert
- 2. VidaExpert является свободно распространяемым программным продуктом, позволяющим
- 3. Как визуализировать четырехмерное пространство главных компонент Политического
- 4. Другой способ. Так как проекции стран на
- 5. Поясним смысл этой сферы. Ее полюса отвечают
- 6. Вклад четвертой компоненты можно сделать более наглядным,
- 7. Тот же вид, но без визуализации самой
- 8. Если включить в рассмотрение четвертую компоненту явным
- 9. Визуализация результатов кластеризации. Два кластера – удачники и неудачники.
- 10. Десять кластеров. Размер точки здесь пропорционален индексу
- 11. Десять кластеров. Размер точки здесь пропорционален индексу
- 12. Десять кластеров. Размер точки здесь пропорционален индексу
- 13. Сорок кластеров. Размер точки здесь пропорционален индексу
- 14. Несмотря на определенные возможности визуализации на двумерии,
- 15. Для визуализации данных Политического Атласа разработана специальная
VidaExpert является свободно распространяемым программным продуктом, позволяющим наглядно представлять многомерные данные и результаты их обработки с помощью удобного 3D-вьювера
Слайд 1Визуализация результатов применения метода главных компонент и кластеризации к Политическому Атласу с помощью
программы VidaExpert
Слайд 2VidaExpert является свободно распространяемым программным продуктом, позволяющим наглядно представлять многомерные данные
и результаты их обработки с помощью удобного 3D-вьювера
Слайд 3Как визуализировать четырехмерное пространство главных компонент Политического Атласа Современности? Один из
простейших способов – использовать цвет и размер точек-стран для того, чтобы изобразить значения «невидимых» компонент. На изображении внизу плоскость первых двух главных компонент. Третья компонента изображена с помощью размера точки, а четвертая – с помощью цветовой шкалы
PC1
PC2
PC3
PC4
Слайд 4Другой способ. Так как проекции стран на главные компоненты расположены на
поверхности трехмерной сферы и связаны соотношением нормировки, визуализацию можно сделать в трехмерном пространстве.
Для этого построим двумерную сферу единичного радиуса в пространстве первых трех главных компонент. На этой картинке цвет и форма точек соответствуют их географическому положению, а размер – численности населения страны.
Для этого построим двумерную сферу единичного радиуса в пространстве первых трех главных компонент. На этой картинке цвет и форма точек соответствуют их географическому положению, а размер – численности населения страны.
PC1
PC2
PC3

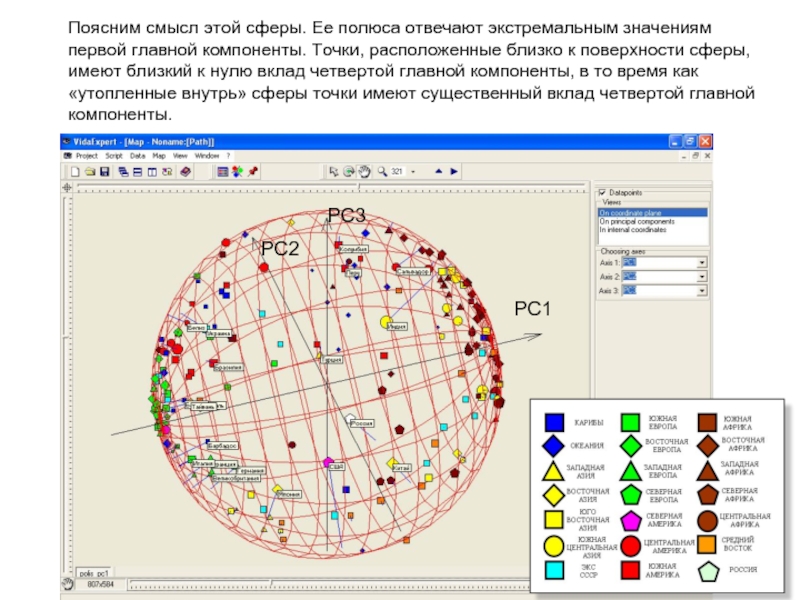

Слайд 5Поясним смысл этой сферы. Ее полюса отвечают экстремальным значениям первой главной
компоненты. Точки, расположенные близко к поверхности сферы, имеют близкий к нулю вклад четвертой главной компоненты, в то время как «утопленные внутрь» сферы точки имеют существенный вклад четвертой главной компоненты.
PC1
PC2
PC3

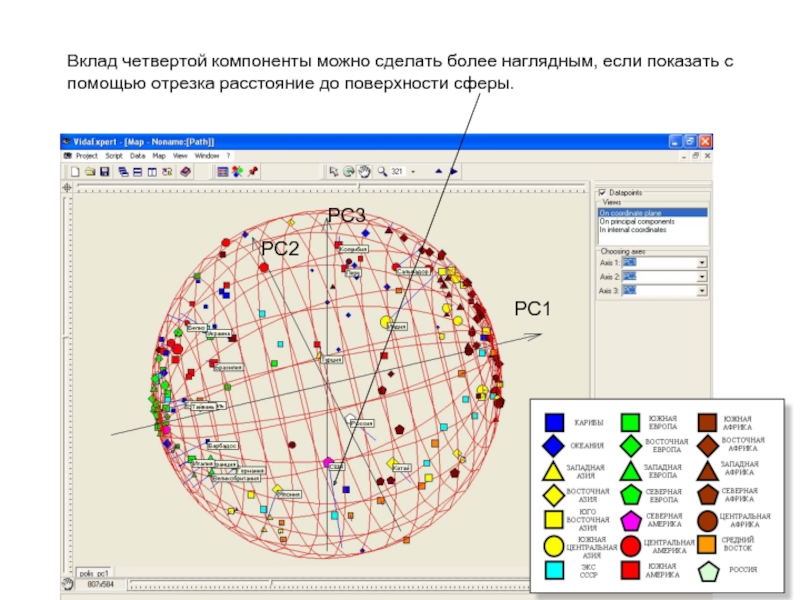

Слайд 6Вклад четвертой компоненты можно сделать более наглядным, если показать с помощью
отрезка расстояние до поверхности сферы.
PC1
PC2
PC3
Слайд 7Тот же вид, но без визуализации самой сферы. Четко видны страны
с большим вкладом четвертой компоненты.
PC1
PC2
PC3

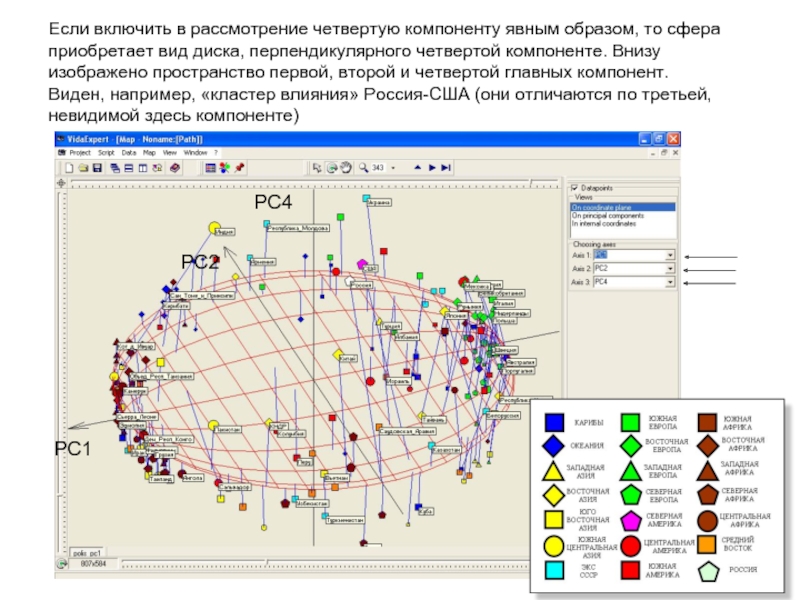

Слайд 8Если включить в рассмотрение четвертую компоненту явным образом, то сфера приобретает
вид диска, перпендикулярного четвертой компоненте. Внизу изображено пространство первой, второй и четвертой главных компонент.
Виден, например, «кластер влияния» Россия-США (они отличаются по третьей,
невидимой здесь компоненте)
Виден, например, «кластер влияния» Россия-США (они отличаются по третьей,
невидимой здесь компоненте)
PC1
PC2
PC4
Слайд 10Десять кластеров. Размер точки здесь пропорционален индексу влияния. Хорошо виден, например,
«оранжевый кластер влияния» из 8 стран

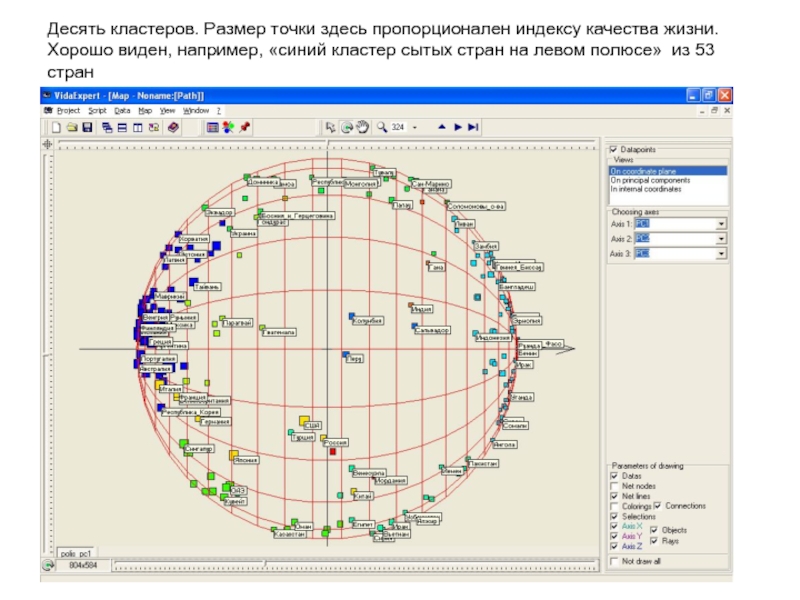

Слайд 11Десять кластеров. Размер точки здесь пропорционален индексу качества жизни. Хорошо виден,
например, «синий кластер сытых стран на левом полюсе» из 53 стран
Слайд 12Десять кластеров. Размер точки здесь пропорционален индексу демократии. Видно, как в
«голубом кластере на правом полюсе» из 58 стран меняется индекс
демократии (больше авторитарии к нижнему полушарию).
демократии (больше авторитарии к нижнему полушарию).
Слайд 13Сорок кластеров. Размер точки здесь пропорционален индексу государственности. Видно, что США
и Россия образуют один кластер. На правом полюсе находится кластер «проблемной государственности», виден «ровный», сохраняющийся при смене кластерного масштаба кластер из Перу, Сальвадора, Колумбии
Слайд 14Несмотря на определенные возможности визуализации на двумерии, лучшим способом работы с
VidaExpert является взаимодействие с трехмерным вьювером: использование вращения, зума, сдвига и аннотации трехмерной картинки.
Например, одним щелчком можно заставить данные «автоматически» вращаться.
Например, одним щелчком можно заставить данные «автоматически» вращаться.

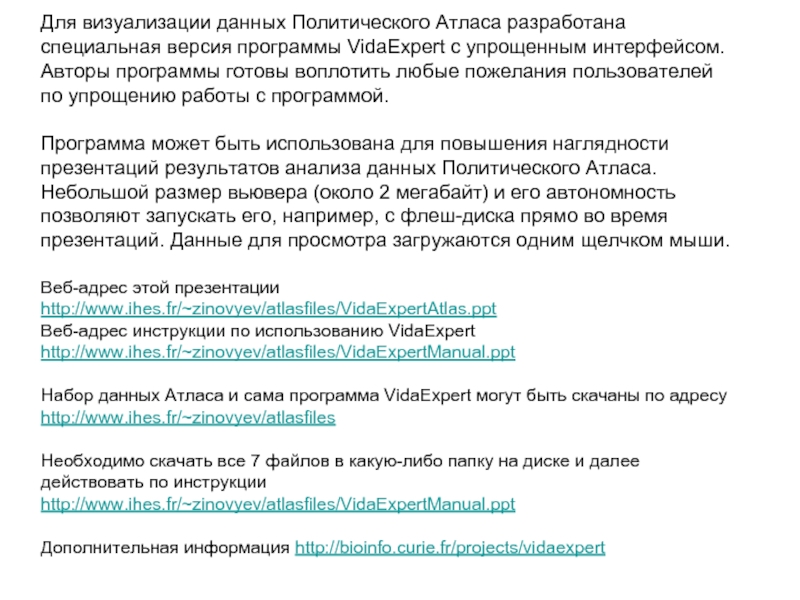

Слайд 15Для визуализации данных Политического Атласа разработана специальная версия программы VidaExpert с
упрощенным интерфейсом.
Авторы программы готовы воплотить любые пожелания пользователей
по упрощению работы с программой.
Программа может быть использована для повышения наглядности презентаций результатов анализа данных Политического Атласа. Небольшой размер вьювера (около 2 мегабайт) и его автономность позволяют запускать его, например, с флеш-диска прямо во время презентаций. Данные для просмотра загружаются одним щелчком мыши.
Веб-адрес этой презентации
http://www.ihes.fr/~zinovyev/atlasfiles/VidaExpertAtlas.ppt
Веб-адрес инструкции по использованию VidaExpert
http://www.ihes.fr/~zinovyev/atlasfiles/VidaExpertManual.ppt
Набор данных Атласа и сама программа VidaExpert могут быть скачаны по адресу
http://www.ihes.fr/~zinovyev/atlasfiles
Необходимо скачать все 7 файлов в какую-либо папку на диске и далее действовать по инструкции
http://www.ihes.fr/~zinovyev/atlasfiles/VidaExpertManual.ppt
Дополнительная информация http://bioinfo.curie.fr/projects/vidaexpert
