Вентиляционные системы для гипермаркетов презентация
Содержание
- 1. Вентиляционные системы для гипермаркетов
- 2. Вентиляционные системы для гипермаркетов 1 Общие сведения
- 3. Общие сведения Торговая зона: Супермаркет: до 3
- 4. Общие сведения Торговая зона: Помещение под
- 5. Стандартное решение Агрегаты типа RoofTop Воздухораспределение с использованием воздуховодов и диффузоров
- 6. Решение компании Hoval RoofVent® LHW LH
- 7. Техническое решение компании Hoval: RoofVent® LHW
- 8. Техническое решение компании Hoval: TopVent® DKV
- 9. Техническое решение компании Hoval: TopVent® CAU
- 10. Техническое решение компании Hoval RoofVent® LHW
- 11. Сравнение 2 систем Требования Температура воздуха снаружи внутри
- 12. Сравнение 2 систем Капитальные и эксплуатационные расходы
- 13. Сравнение 2 систем

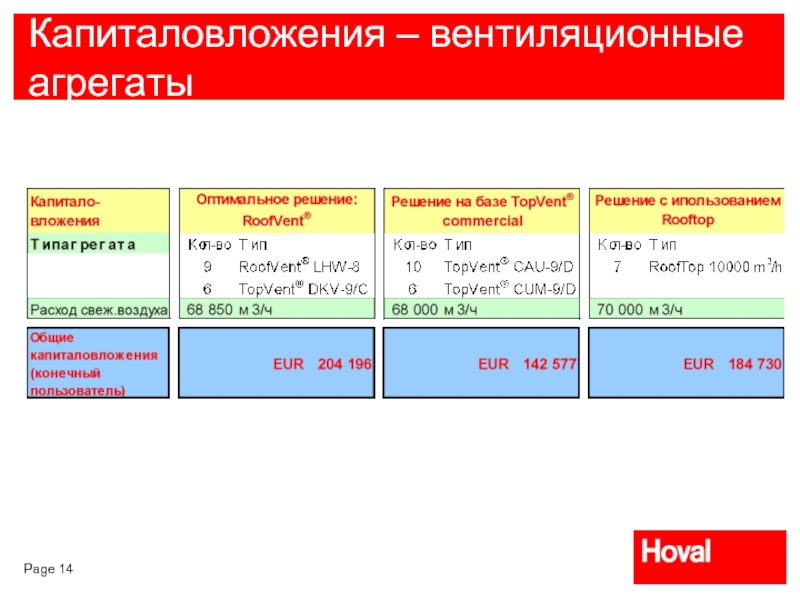

- 14. Капиталовложения – вентиляционные агрегаты
- 15. Затраты на монтаж
- 16. Капиталовложения– Монтаж
- 17. Капиталовложения– Оборудование
- 18. Эксплуатационные расходы – основные показатели

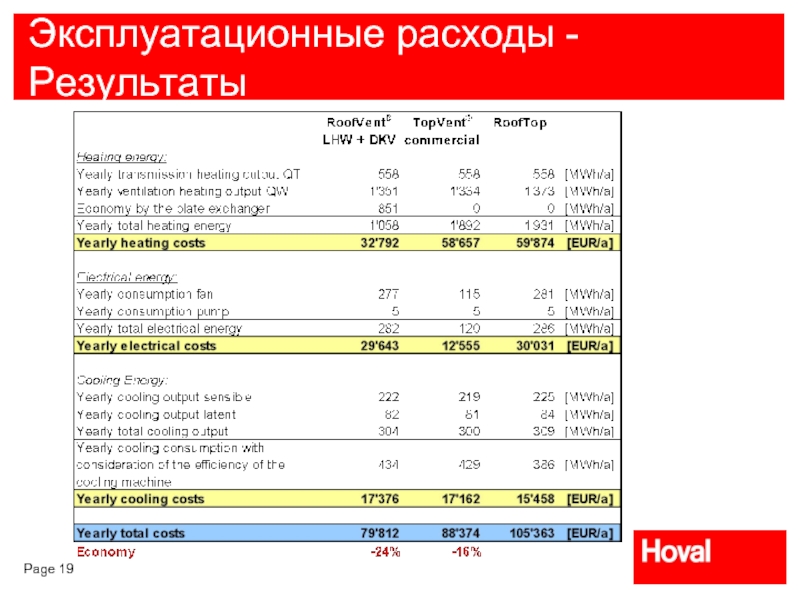

- 19. Эксплуатационные расходы - Результаты
- 20. Себестоимость

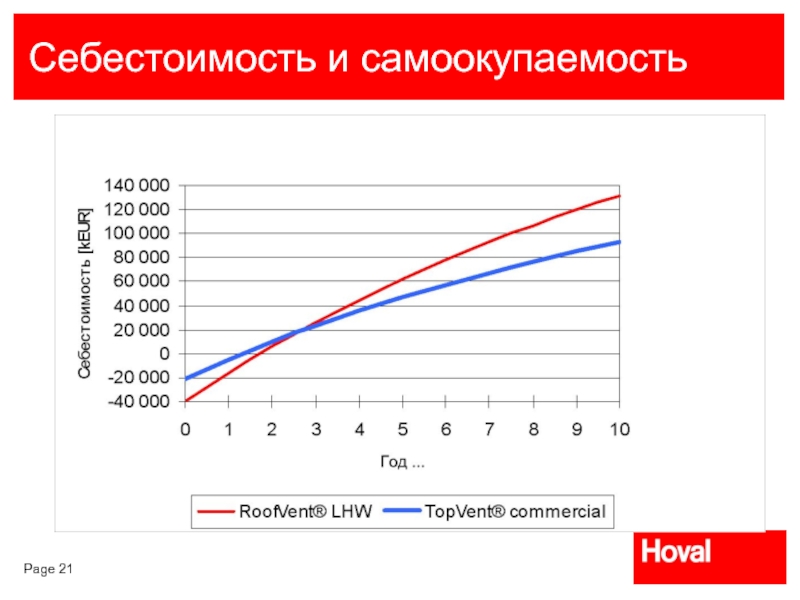

- 21. Себестоимость и самоокупаемость
- 22. Примеры Bauhaus, Zagreb Хорватия
- 23. Примеры Bauhaus, Zagreb Хорватия
- 24. Примеры Cora, Wittenheim Франция
- 25. Примеры Atac, Rocbaron Франция
- 26. Примеры Atac, Rocbaron Франция
- 27. Примеры Auchan, Piaseczno Польша
- 28. Примеры Edeka C+C Jena, Германия
- 29. Выводы Более комфортные условия для клиентов:
- 30. Выводы Экономичная эксплуатация: Рекуперация тепла Низкие эксплуатационные расходы Быстрый срок окупаемости
- 31. Выводы Технические решения Hoval обеспечивают:
Вентиляционные системы для гипермаркетов 1 Общие сведения Стандартные решения Технические решения Hoval Сравнение 2 систем Выводы 2 3 4 5 6 Пример
Слайд 2Вентиляционные системы для гипермаркетов
1
Общие сведения
Стандартные решения
Технические решения Hoval
Сравнение 2 систем
Выводы
2
3
4
5
6
Пример
Слайд 3Общие сведения
Торговая зона:
Супермаркет: до 3 000 м2
Гипермаркет: от 3 000 до 15
000 м2
Строймаркет: от 1 000 до 10 000 м2
Высота помещений: от 6,0 до 9,0 м
Монтажная высота: от 4,5 до 8,0 м (светильники)
Расход свежего воздуха: норм: 20 м3/ч на чел.
Посещаемость: 1 чел. на 5 м2 торговой зоны
Строймаркет: от 1 000 до 10 000 м2
Высота помещений: от 6,0 до 9,0 м
Монтажная высота: от 4,5 до 8,0 м (светильники)
Расход свежего воздуха: норм: 20 м3/ч на чел.
Посещаемость: 1 чел. на 5 м2 торговой зоны
Слайд 4Общие сведения
Торговая зона:
Помещение под избыточным давлением
Вытяжка через вспомогательные помещения (булочная,
мясной отдел,...)
Объем воздуха на вытяжке 60% от объема на притоке
Температурные уставки:
зима: 18°C
лето: 25°C (на 5 K ниже воздуха снаружи )
демисезонный период: 18°C < t ° < 25°C (естественное охлаждение)
Объем воздуха на вытяжке 60% от объема на притоке
Температурные уставки:
зима: 18°C
лето: 25°C (на 5 K ниже воздуха снаружи )
демисезонный период: 18°C < t ° < 25°C (естественное охлаждение)
Слайд 5Стандартное решение
Агрегаты типа RoofTop
Воздухораспределение
с использованием воздуховодов и диффузоров
Слайд 6Решение компании Hoval
RoofVent®
LHW
LH
TopVent®
DHV-9
DKV-9
TopVent® commercial
CAU-9
CUM-9
Комбинация агрегатов
Слайд 10Техническое решение компании Hoval
RoofVent®
LHW
LH
TopVent®
DHV-9
DKV-9
TopVent® commercial
CAU-9
CUM-9
Комбинация агрегатов
Слайд 11Сравнение 2 систем
Требования
Температура воздуха
снаружи внутри
зима: -15°C 18°C
лето: 32°C – 40% rН 26°C
Площадь: 8 205
м2 (вкл. склад 180 м)
Размеры помещения: ~ 120 x 67 м
Высота помещения: от 7,5 до 8,0 м
Расход свежего воздуха: 68 850 м3/ч
Нагрев Охлаждение
Теплопередача: 340 кВт 410 кВт
Свежий воздух: 800 кВт (-15°C) 80 кВт (32°C)
Общая мощность: 1.140 кВт 490 кВт (всего)
Размеры помещения: ~ 120 x 67 м
Высота помещения: от 7,5 до 8,0 м
Расход свежего воздуха: 68 850 м3/ч
Нагрев Охлаждение
Теплопередача: 340 кВт 410 кВт
Свежий воздух: 800 кВт (-15°C) 80 кВт (32°C)
Общая мощность: 1.140 кВт 490 кВт (всего)
Слайд 12Сравнение 2 систем
Капитальные и эксплуатационные расходы
для 3 технических решений:
Решение 1:
RoofVent® LHW + TopVent® DKV
(оптимальный вариант)
Решение 2: TopVent® commercial CAU-9 + TopVent® DKV-9
Решение 3: Rooftop
Решение 2: TopVent® commercial CAU-9 + TopVent® DKV-9
Решение 3: Rooftop
Слайд 29Выводы
Более комфортные условия для клиентов:
Оптимальное воздухораспределение при нагреве и охлаждении, без
избыточной подвижности
Комфортные условия в рабочей зоне, равномерное распределение температуры
Низкий уровень шума
Улучшенный микроклимат за счет подачи необходимого количества свежего воздуха
Комфортные условия в рабочей зоне, равномерное распределение температуры
Низкий уровень шума
Улучшенный микроклимат за счет подачи необходимого количества свежего воздуха
Слайд 30Выводы
Экономичная эксплуатация:
Рекуперация тепла
Низкие эксплуатационные расходы
Быстрый срок окупаемости
Слайд 31Выводы
Технические решения Hoval обеспечивают:
Удовлетворение требований клиентов
Экономичную эксплуатацию
